9外国建筑史——第六章西欧中世纪建筑
西欧中世纪建筑
西欧中世纪建筑西欧中世纪建筑，是指在中世纪时期（公元5世纪至公元15世纪）在西欧地区兴起的建筑风格。
这个时期的建筑风格多样，包括了罗曼式建筑、哥特式建筑等。
这些建筑不仅仅是艺术的代表，更是当时社会、历史和文化的缩影。
罗曼式建筑是西欧中世纪建筑的开端，它在公元5世纪至11世纪的时期达到了巅峰。
罗曼式建筑注重稳重和实用，它的特点是厚重的墙壁、圆拱门和圆柱形塔楼。
这种建筑风格受到了古罗马建筑的影响，因此被称为“罗曼式”。
罗马式建筑的典型代表是法国的蒙圣米歇尔修道院和英国的坎特伯雷大教堂。
随着时代的发展，罗马式建筑被哥特式建筑所取代。
哥特式建筑兴起于公元12世纪，一直延续到15世纪。
它的特点是高大而细长的尖顶、突出的飞扶壁和複杂的尖拱。
哥特式建筑强调立柱的垂直性和阳刚之美，与罗马式建筑形成了鲜明对比。
著名的哥特式建筑包括法国的圣母院和英国的威斯敏斯特教堂。
西欧中世纪建筑不仅仅是建筑风格的演变，更是当时社会和文化发展的反映。
在中世纪封建社会中，教堂和修道院扮演着重要角色。
它们是灵魂的庇护所，也是艺术和知识的中心。
因此，教堂建筑成为了当时建筑师们施展才华的场所。
通过建筑风格的演进，我们可以看到中世纪社会的变迁和文化的发展。
此外，西欧中世纪建筑还展示了人们对宗教的虔诚和对进步的追求。
尽管中世纪欧洲经历了黑暗时期，但建筑师们通过对建筑材料和结构的改进，不断创新，使得建筑更加宏伟、稳固和美丽。
他们使用了石头、砖块和彩色玻璃等材料，创造了让人惊叹的建筑结构和艺术品。
这些建筑不仅仅是教堂和修道院，也包括城堡、市政厅和私人住宅等。
正如建筑反映社会和文化一样，建筑也对人们的生活产生了影响。
教堂建筑的布局和装饰，为人们提供了一个宗教仪式和社交活动的场所。
城堡的建造则是为了保护贵族和当地居民免受入侵者的侵害。
在中世纪波澜壮阔的历史中，建筑扮演了一个重要的角色，不仅在形式上，更在实质上对社会和个人的生活产生了深远的影响。
西欧中世纪建筑是人类历史上的珍贵遗产。
9外国建筑史——第六章 西欧中世纪建筑解析
2、辉煌式哥特教堂：垂直的
线条被各种装饰缓和了。
§7.3 意大利的中世纪建筑
一、比萨主教堂建筑群 建筑特征：
（1）用白色石块砌筑，暗 绿色石块做水平带 （2）三座建筑物的外表面 都分层做连续券空廊 （3）仍可见古罗马的遗韵
始建于1063年，教堂平面呈十字拉丁形， 长95米。
比萨斜塔是意大利比萨城大教堂
六、哥特教堂的内部处理 1、中厅一般不宽，但它们 很长，因此教堂内部导向 祭坛的动势很强。 2、由于技术的进步，中厅 越来越高。骨架券从柱墩 上散射出来，有很强的升 腾的动势。
七、哥特式教堂建筑的衰落 1、垂直式哥特教堂：原来的
骨架券变了味，增加了许多装 饰，它们在拱顶上交织成错综 的网，不但没有结构作用，反 而成了结构的累赘。
三、佛罗伦萨主教堂和旧 宫 四、威尼斯的总督府
由于当时威尼斯与地中海东部的伊斯兰 国家密切的文化贸易往来，大量阿拉伯 人定居威尼斯，所以总督府立面的席纹 图案明显受到了伊斯兰建筑的影响。
§7.4 西班牙中世纪的伊斯兰建筑
一、哥多瓦大清真寺 它是伊斯兰世界最大 的清真寺之一。 大清真寺包括一座大 殿和一个前院。大殿 东西宽126米，南北 深112米。被南北向 的18排柱子划分为19 条空间。它们尖券
3、飞券
四、哥特式教堂外观形象 1、大门、钟塔
2、尖顶
五、彩色玻璃窗 起初，在玻璃上着色， 后来烧制彩色玻璃，把 它们按设计原稿裁成面 积不大的各种形状，用 铅条拼接起来，组成图 画。 题材多以宗教性故事为 主，也夹杂少量现实生 活题材 早期的作品，玻璃片面 积小，透明度低，色彩 偏暗偏浓，因此窗子的 色调统一而沉稳。
9外国建筑史——第六章 西欧中世纪建筑
2、辉煌式哥特教堂：垂直的
线条被各种装饰缓和了。
§7.3 意大利的中世纪建筑
一、比萨主教堂建筑群 建筑特征：
（1）用白色石块砌筑，暗 绿色石块做水平带 （2）三座建筑物的外表面 都分层做连续券空廊 （3）仍可见古罗马的遗韵
始建于1063年，教堂平面呈十字拉丁形， 长95米。
比萨斜塔是意大利比萨城大教堂
六、哥特教堂的内部处理 1、中厅一般不宽，但它们 很长，因此教堂内部导向 祭坛的动势很强。 2、由于技术的进步，中厅 越来越高。骨架券从柱墩 上散射出来，有很强的升 腾的动势。
七、哥特式教堂建筑的衰落 1、垂直式哥特教堂：原来的
骨架券变了味，增加了许多装 饰，它们在拱顶上交织成错综 的网，不但没有结构作用，反 而成了结构的累赘。
三、佛罗伦萨主教堂和旧 宫 四、威尼斯的总督府
由于当时威尼斯与地中海东部的伊斯兰 国家密切的文化贸易往来，大量阿拉伯 人定居威尼斯，所以总督府立面的席纹 图案明显受到了伊斯兰建筑的影响。
§7.4 西班牙中世纪的伊斯兰建筑
一、哥多瓦大清真寺 它是伊斯兰世界最大 的清真寺之一。 大清真寺包括一座大 殿和一个前院。大殿 东西宽126米，南北 深112米。被南北向 的18排柱子划分为19 条空间。它们只在南 北方向互相有发券连 接。
三、“罗马风”建筑—— 特点与成就
1.在结构上，在专业工匠的参与下， 突破了教会封锁，大胆启用筒拱、 十字交叉拱乃至四分肋骨拱，出现 骨架券承重，减轻拱顶厚度，但在 侧推力处理方面不够完善，仍未摆 脱厚实的承重墙及扶壁。 2.在平面形式上，拉丁十字平面得 到发展和完善，成为天主教的主要 平面型制。同时在交叉点上方出现 采光塔，以照亮圣坛。 3.在立面上，主要注重入口西立面， 开始出现1～2座塔夹着中间低矮入 口的立面形式，称为“西殿堂”， 并出现透视门。此外，其典型特征 还包括：巨大厚实的墙体、墙面的 连列小券、门窗洞口的多层同心半 圆券、狭小的窗同、连续的扶壁， 柱墩粗大的圆柱等。且所有拱券均 为半圆形。
欧洲中世纪建筑西欧中世纪建筑威尼斯的总督府
欧洲中世纪建筑
西欧中世纪建筑
可是，封建制度毕竟比奴隶制进步。以手工 业工匠和商人为主体的市民们展开了对封建领主 的斗争，争取城市的独立解放。同时，也展开了 市民文化对天主教神学教条的斗争。 建筑也进入了新阶段。城市的自由工匠们掌 握了比古罗马的奴隶们娴熟得多的手工技艺。建 筑中人力物力的经济性远比古罗马的高。除了教 堂外，各种公共建筑物也逐渐多了起来，城市市 民为城市的独立或自治同封建主的斗争，以及市 民文化同宗教神学的斗争，也在建筑中鲜明地表 现出来。
点是占地少而向高发展，中央大穹隆没有了，改为 几个小穹隆群，并着重于装饰，如威尼斯的圣马可 教堂。 三、后期：（13-15世纪），十字军的数次东 征使拜年占庭帝国大受损失。这时建筑既不多，也 没有什么新创造，后来在土耳其入主后大多破损无 存。
欧洲中世纪建筑
拜占庭的建筑
欧洲中世纪建筑
圣索菲亚大教堂
统一，教堂的整体和局部的匀称和谐等也大有进步、
砌工精致多了。
欧洲中世纪建筑 西欧中世纪建筑 以法国为中心的哥特式教堂
罗马风建筑的进一步发展，就是12-15世纪西欧 以法国为中心的哥特式建筑。 “哥特”原是参加覆灭罗马奴隶制的日耳曼“蛮 族”之一，15世纪，文艺复兴运动反对封建神权，提
倡复活古罗马文化，乃把当时的建筑风格称为“哥
拜占庭原是古希腊与罗马的殖民城市。其建筑
按国家发展可分为三个阶段： 一、前期：即兴盛时期（4-6世纪），主要是按 古罗马城的样子来建设君士坦丁堡。在6世纪出现了 规模宏大的以一个穹隆为中心圣索菲亚大教堂。
欧洲中世纪建筑
拜占庭的建筑
二、中期：（7-12世纪），由于外敌相继入
侵，国土缩小，建筑减少，规模也大不如前。其特
欧洲中世纪建筑

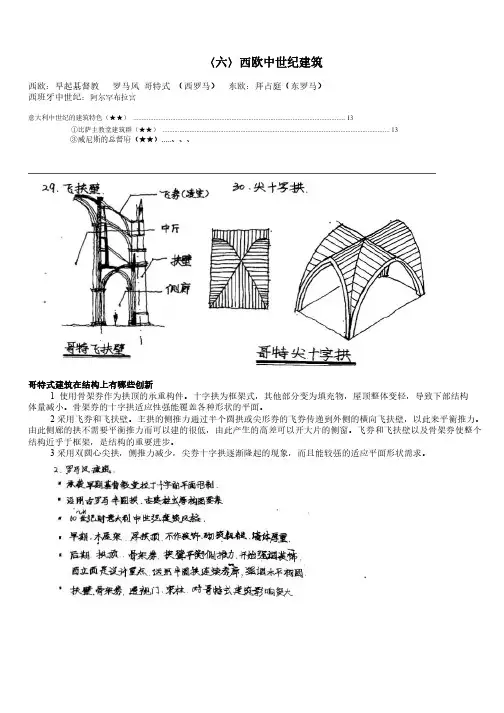

外国建筑历史-西欧中世纪建筑
〈六〉西欧中世纪建筑西欧：早起基督教罗马风哥特式（西罗马）东欧：拜占庭（东罗马）西班牙中世纪：阿尔罕布拉宫意大利中世纪的建筑特色（★★） (13)①比萨主教堂建筑群（★★） (13)③威尼斯的总督府（★★）.....、、、哥特式建筑在结构上有哪些创新1使用骨架券作为拱顶的承重构件。
十字拱为框架式，其他部分变为填充物，屋顶整体变轻，导致下部结构体量减小。
骨架券的十字拱适应性强能覆盖各种形状的平面。
2采用飞券和飞扶壁。
主拱的侧推力通过半个圆拱或尖形券的飞券传递到外侧的横向飞扶壁，以此来平衡推力。
由此侧廊的拱不需要平衡推力而可以建的很低，由此产生的高差可以开大片的侧窗。
飞券和飞扶壁以及骨架券使整个结构近乎于框架，是结构的重要进步。
3采用双圆心尖拱，侧推力减少，尖券十字拱逐渐隆起的现象，而且能较强的适应平面形状需求。
英国哥特式建筑与法国哥特式建筑的不同之处。
法国哥特式教堂平面虽然是拉丁十字形，但横翼突出很少。
西面是正门入口，东头环殿内有环廊，许多小礼拜室成放射状排列。
教堂内部特别是中厅高耸，有大片彩色玻璃宙。
其外观上的显著特点是有许多大大小小的尖塔和尖顶，西边高大的钟楼上有的也砌尖顶。
平面十字交叉处的屋顶上有一座很高的尖塔，扶壁和墙垛上也都有玲珑的尖顶，窗户细高，整个教堂向上的动势很强，雕刻极其丰富。
西立面是建筑的重点，典型构图是：两边一对高高的钟楼，下面由横向券廊水平联系，三座大门由层层后退的尖券组成透视门，券面满布雕像。
正门上面有一个大圆宙，称为玫瑰窗，雕刻精巧华丽。
法国早期哥特式教堂的代表作是巴黎圣母院。
英国的哥特式建筑出现的比法国稍晚，流行于12～16世纪。
英国教堂不象法国教堂那样矗立于拥挤的城市中心，力求高大，控制城市，而是往往位于开阔的乡村环境中，作为复杂的修道院建筑群的一部分，比较低矮，与修道院一起沿水千方向伸展。
它们不象法国教堂那样重视结构技术，但装饰更自由多样。
英国教堂的工期一般都很长，其间不断改建、加建，很难找到整体风格统一的。
外国建筑史笔记——中世纪建筑
古代希腊建筑（公元前7~前6世纪的古典时期）(1～3世纪为建筑繁荣期)拱券技术是罗马建筑最大的特色，最大的成就，对欧洲建筑最大的贡献。
解决发展柱式同罗马建筑的矛盾1.解决了柱式同券拱结构的矛盾，创造了券柱式的组合。
2.解决了柱式与多层建筑的矛盾，发展了叠柱式，创造性的解决了立面水平划分的构图形式。
3.解决了柱式与罗马建筑巨大体积的矛盾，用一组线脚或复合线脚代替简单的线脚。
拜占庭建筑(4～6世纪为建筑繁荣期)1、教堂的空间型制与宗教派别（略）巴西利卡式教堂集中式教堂2、拜占庭建筑结构与空间发展（重点难点）帆拱、鼓座、穹顶相结合的做法君士坦丁堡的圣索菲亚大教堂。
主要成就：拜占庭建筑的代表是东正教教堂，发展了古罗马的穹顶结构和集中式型制，创造了穹顶支撑在4个或更多的独立柱上的结构方法，以及相应的集中式型制建筑。
彩色镶嵌和粉画装饰艺术。
结构方式为帆拱、鼓座、穹顶相结合的做法。
穹顶：集中式教堂的决定性因素典型作法：是在方形平面的四边发券，在四个券之间砌筑以对角线为直径的穹顶，仿佛一个完整的穹顶在四边被发券切割而成，它的重量完全由四个券承担，从而使内部空间获得了极大的自由。
也可用这方法把穹顶架在8个或者10个支柱上，可能在各种正多边形平面上使用穹顶。
贡献：这个结构方案不仅使穹顶和方形平面的承接过渡在形式上自然简洁，而且把荷载集中到4角的支柱上，完全不需要连续的承重墙。
它对欧洲纪念性建筑的发展作出巨大的贡献。
鼓座、帆拱：鼓座：在水平切口上砌一段圆筒形的鼓座，穹顶砌在鼓座上端。
帆拱：水平切口和4个发券之间所余下的4个角上的球面三角形部分。
帆拱、鼓座和穹顶，这一套拜占庭的结构方式和艺术形式，以后在欧洲广泛流行。
穹顶的平衡：穹顶向各个方向都有侧推力，它的侧推力通过一圈筒形拱传到外面的承重墙上，于是形成了带环廊的集中式教堂。
但仍然不能使建筑物的外墙摆脱沉重的负担，建筑物的立面和内部空间仍然受到很大的束缚。
拜占庭匠师们在四面对着帆拱下的大发券砌筒形拱来抵挡穹顶的推力。
外国建筑史—欧洲中世纪建筑
1.西欧中世纪主要有哪几种建筑风格？罗马风建筑哥特式建筑伊斯兰建筑2.哥特式的教堂的主要特征有哪些？举出几个代表作品？1、扶壁、飞扶壁、飞券、骨架券、尖十字拱、玫瑰窗被广泛应用2、用砖、石建造的框结构3、彩色玻璃镶嵌于框架之间4、立面及空间具有强烈的向上冲势5、西立面的构图定型化3.巴黎圣母院是哪种建筑风格的代表作？哥特式建筑4.钢笔建筑画——巴黎圣母院的西立面5.意大利中世纪的建筑成就是什么？A、许多城市是当时欧洲经济最先进的城市，建立了最早的城市共和国。
B、即吸收外来文化，又发扬传统独立发展，因而特色鲜明，水平很高。
a、独立式发展的城市：比萨、佛罗伦萨、罗马b、受外来影响的城市：威尼斯、米兰6.意大利中世纪的建筑代表作为哪些？各有什么建筑特色？A、比萨主教堂建筑群（11世纪－12世纪）主教堂：拉丁十字平面、中厅木构架、侧廊十字拱、四层空劵廊、典型罗曼风格钟塔：八层、直径16米、高55米、底层浮雕连续劵、中间6层罗曼式空劵廊、顶层收缩洗礼堂：三层、圆形、直径35.4米、总高54米、上两层空劵廊、哥特式细部三座建筑：形体各异、对比强烈、变化丰富、母题一致、风格统一、整体和谐B、佛罗伦萨主教堂建筑群（1296-1470年）主教堂：长80米、柱距和开间均20米、空阔敞朗洗礼堂：平面八角形、集中式、八角锥形穹顶钟塔：方形平面、高84米三座建筑均以各色大理石贴面、形体丰富多变、风格和谐统一、气氛宏伟壮丽C、威尼斯总督府（1309-1424年）四合院平面、三层立面空间开阔宽敞、装饰精巧华丽世界上最美丽的建筑二分之一构图的绝唱融古罗马、哥特式和伊斯兰三种建筑风格于一体D、威尼斯圣马可教堂（1063－1085年）意大利拜占庭建筑的代表作平面紧凑、空间多变、集中形制构图俏丽、形体华丽、装饰美丽7.哥多瓦大清真寺、阿尔汗布拉宫、吉拉尔达塔是哪个时期、哪个地区的建筑？它们各自的建筑特色是什么？A、哥多瓦大清真寺（786年－988年）西班牙中世纪建筑的代表作广厅式形制、连续劵结构大殿东西宽126米、南北深112米、18排柱子、每排36棵、彩色大理石砌成柱头和顶棚间两层发劵、下层马蹄劵、上层半圆劵、层层叠叠、迷离绱晃马蹄劵、半圆劵、火焰劵、三叶草劵、梅花劵等重叠交错；神秘华丽、装饰性极强。
西欧中世纪建筑
种建筑让参观者感到印象深刻
的是它有一个庞大、阴暗的內
部空间，其黑暗阴冷与户外的
灿烂阳光形成一种强烈对比。
在整体视觉上，圣塞南教堂给
人简朴、庄重、具有韵律的空
间感受。
LOGO
以法国为中心的哥特式教堂 LOGO
• 罗马风建筑的进一步发展，在11世纪下半叶起源于法国，13～15 世纪流行于欧洲的一种建筑风格。主要以法国为中心的哥特式建 筑。也影响到一些世俗建筑。哥特式建筑以其高超技术和艺术成 就，在建筑史上占有重要的地位。
• 肋在明不显仅地有比承以重前的复功杂能了，，还加有固装的饰对的象意也义不。只装是饰棱现。在它可现以LOGO 堂而皇之地进入"主的殿堂"，这在以前思想禁锢的年代 是不可能的。到了后来，肋的复杂程度简直令人难以想
象。下图是14世纪英国的格罗切斯特大教堂里的肋。
LOGO
• 也是由于肋的增多，肋组成的网络就足以承担重量，拱柱 之间的墙承受的压力就小了，所以苏格创造性地用彩色玻 璃马赛克组成的大窗替代了墙。光线就这样第一次以瑰丽 的形式进入了原来教堂里阴暗的空间。信徒在这样光线下， 怎么不会产生接近神灵的感觉？
LOGO
•
圣塞南教堂的平面设计就
是一个拉丁十字架的形狀，面
向东边的祭坛后方有半圆形的
后堂，周围还突出许多小的半
圆室，可同时容多位教士作弥
撒。笔直插向天空的是塔楼，
除去上端的尖頂，其造型让我
們回想到古代罗马竞技场。圣
塞南教堂的內部中堂是由巨大
方柱所撑起的桶形拱顶，两旁
的拱门及柱式划分成许多间架，
具有古代罗马的建筑风格。这
LOGO
LOGO • 法国亚眠大教堂，建造于公元
1220～1410年，所用结构及主要 材料：砖、石、拱及木屋架．亚 眠大教堂是盛期哥特式教堂中规 模最大的，建筑长145m，平面3 廊(单侧廊)形式，中廊宽14.6m， 建筑面积约7700平方米。中廊跨 度方向柱间采用石砌4肋拱形式的 尖券顶棚，高度达到42.3m。由 于“飞券+扶壁”传递侧推力系统 的进一步发展，侧廊只有一层， 中廊上部的墙壁基本被省略，成 为专用的采光面积。东侧的圣坛 采用了7叶形格局，是哥特式盛期 具有代表性的做法。由于建造过 程中的种种变更，教堂的西立面 在双塔的比例等方面显得不够协 调，但西立面上的玫瑰窗以及多 层叠入的门洞(带有说教内容的雕 刻)的做法是哥特式盛期的典型做 法。长期以来，亚眠大教堂被认 为是首屈一指的哥特式建筑。
西欧中世纪建筑史
总督宫（意大利语： Palazzo Ducale），是一座 位于意大利威尼斯的哥特 式建筑，往昔为政府机关 与法院，亦是威尼斯总督 的住处。总督宫通过叹息 桥连接到监狱。
法国亚眠主教堂(Amiens）
是哥特式建筑顶峰时期的
兰斯大教堂(Rheims） 法国第一位的国王Clovis克洛维接受洗礼的地 方，而从1027 年开始一直到法国大革命，这 里也是几乎每个法国国王举行他们加冕仪式的 地方。
全英国最高的天主教堂——索尔兹伯里教堂（Salisbury Cathedral）
米兰大教堂是世界上最大的哥特式建筑，世界上最大的教堂之一 规模雄踞世界第二，是仅次于梵蒂冈的圣彼得教堂。
西班牙伯各斯主教堂(Burgos）由于大量的伊斯兰建筑手法渗入哥特建筑中而 形成穆旦迦风格(Mudajar Style) 哥特式建筑特点： 1. 蜡烛、火焰为创作源泉、垂直向上升腾的感觉。 2. 尖拱、尖形肋、拱顶、坡度大屋面、飞扶壁、彩色玻璃窗、钟塔、玫瑰窗 3. 15世纪后，法国发展为“辉煌式”哥特建筑，英国发展为“垂直式”哥特建筑。
还有法国的昂古莱姆主教堂是罗马 风建筑
三、哥特式建筑(Gothic) ——起源于 法国
巴黎圣母院大教堂（Cathédrale Notre Dame de Paris） 建筑师： 尚· 德· 谢耶（Jean de Chelles） 皮耶· 德· 蒙特厄依（Pierre de Montreuil） 尚· 哈维（Jean Ravy ） 维优雷· 勒· 杜克（Viollet-le-Duc）
二、罗马风(Romanesque)建筑——又叫罗曼、似罗马、伪罗马 1. 2. 饰。 檐下、腰线用连续小券，门窗洞口用同心多层小圆券
比萨主教堂 既是罗马风又是哥特式
中外建筑史-刘舒婷主编-西欧建筑。
<西欧中世纪建筑>-西欧1.中世纪时期：从4 SJ末古罗马灭亡，到14SJ资本主义萌芽的产生，西欧经济从破败衰落到逐渐兴盛。
唯有宗教文化(基督教文化)成为中世纪精神、权力的象征。
同样，建筑上是从低起点、结构技术和艺术经验失传开始，逐渐进入一个极富创造性，获得光辉成就的新时期。
2.10~12世纪，由于欧洲已经形成了一些新的国家，如法兰西、日耳曼、意大利等，所以在建筑上，又各自形成了各区域的地方特征。
法国的封建制度在西欧最为典型，其余各国深受法国影响。
意大利和尼德兰的建筑各有独特的风格，西班牙受阿拉伯人的影响，多以伊斯兰建筑风格为主。
一．罗马式建筑1.巴西利卡式教堂由来：4世纪后基督教活动合法化，其信徒们开始寻找活动场所。
古代的神庙只是神的住宅，祭神的仪式在庙外进行。
而基督教的教堂是信徒们进行宗教活动的场所，就要求它有一个广阔的内部空间，这是神庙缺少的。
最初没有条件建造教堂时，就利用当时原有的巴西利卡--公共会堂作为教堂。
显然这种原为交易场所之用的公共建筑物，用来进行宽、高是中厅；两侧是较低的侧间，中厅比侧间高可开高侧窗。
多数巴西利卡用木屋架，屋盖轻，支柱较细，用柱式柱子。
在中厅后部是圣坛，用半穹顶覆盖，圣坛之前是祭坛，祭坛之前是唱诗班的席位--歌坛。
随着宗教仪式日趋复杂，后来在祭坛前增建一道横向的空间，大一点也分中厅和侧廊。
形成了一个十字形的平面，竖道比横道长得多，叫做拉丁十字式。
由于拉丁十字象征基督的受难，且很适合仪式的需要，所以天主教会一直把它当作最正统的教堂形制，流行于整个中世纪的西欧。
3.集中式和巴西利卡的区别：前者没有明显的方向性，外观造型较单纯，室内空间集中统一，建筑规模比巴西利卡式小得多。
平面有希腊十字式、八角形等。
4.教堂形制的定型≠建筑物体系的成熟，成熟的建筑物需经过结构、材料等众多方面长时间成自己独特风格的建筑，即罗马式建筑。
由来：10世纪起，教堂开始采用拱顶结构，并开始使用十字拱技术。
【外国建筑史】第6章：西欧中世纪建筑
·体量 《图集》109页： 马克思在谈到天主 堂时说：
巨大的形象震撼人心，使人吃惊。……这些 庞然大物以宛若天然生成的体量物质地影响人 的精神。精神在物质的重量下感到压抑，而压 抑之感正是崇拜的起点。
③ 兰斯主教堂 ·建于1211-1290年 ·法兰西国王加冕教堂 ·平面 ·西立面：与巴黎圣母院比较
§6 ·2 罗马风
一·罗马风建筑产生的背景 ·罗马风 西欧10～12世纪封建制度确立时
期的一种建筑 风格。因该期建筑的材料大多
来自古罗马废墟， 承袭了古罗马建筑的半圆形券
拱和砖石技术，
·背景
封建制度确立 .经济形态：自给自足的自然经济 经济状态好转.
——朝圣热
——圣战热
二·罗马风建筑的特征
第六章：西欧中世纪建筑
15世纪
公元 476 —
公元476（或330）年 —9世纪：早期基督教建筑 10 —12世纪：罗马风 12 —15世纪：哥特建筑
§6· 1 早期基督教建筑
一· 巴西尼卡拉丁十字型制 古罗马巴西尼卡
？ 无导向
基督教堂
西
有导向
圣坛
巴西 利卡拉丁十字基督教堂
圣坛
西 →
有导向
· 教堂是巴西尼卡拉丁十字式，全长95米，有四
排柱子。中厅用木桁架，侧廊用十字拱。正面 高约32米
·洗礼堂 直径达39·3米
钟塔主教堂东南20多米，直径约16米，高8层， 中间6层围着空券廊，，由于基础不均匀沉降。 塔身开始逐年倾斜。
艺术处理 ——建筑组群：形体对比
——统一 ： ① 连续券，不仅用作装饰，使形体和光影都丰 富和变化 ② 色彩 ——红白相间
外国建筑史：欧洲中世纪建筑
有两种：一种伺灰浆干了之后画，质量不很好； 一种在灰浆将干未干时画，比较持久，质量很高。
拉温那的圣维达来教堂的马塞克彩色镶嵌是拜占庭
艺术的代表作。
石雕： 发券、拱脚、穹顶底脚、柱头、檐口和其他
承重或转折的部位用石头砌筑，在它们上面做雕 刻装饰，题材以几何图案或呈式化的植物为主。 雕饰手法特点是：保持构件原来的几何形状，而
西欧中世纪建筑
西欧中世纪建筑
早期基督教时期 （西罗马帝国末年 到10世纪）
罗曼时期 （12世纪之前）
哥特时期 （12世纪之后）
早期基督教时期
巴西利卡：长方形的大厅，纵向的几排柱子把
它分为几个长条空间，中央的比较宽是中厅，两 侧窄点，是侧廊。
拉丁十字：一种形式，竖道比横道长的多，外
廊多为巴西利卡，信徒所在的大厅比圣坛和祭坛 长得多，叫做拉丁十字。特点是：它是继承了古 罗马末年的初期基督教教堂的形式，多为巴西利 卡式，教堂的横道短竖道长，且都装饰华丽，并 用柱子向中间集中，人为造就神圣的感觉。
在鼓座上端。
“帆拱”：是对古罗马”穹拱”一种地域性的变异及
重新诠释。在四个柱墩上沿方形平面的四条边长 做券，在四个垂向券拱之间砌筑一个过四个切点 的相切穹顶，它的自重完全由四个券拱下的柱墩 承担，这一结构不仅使穹顶与方形平面的承接过 渡在形式上自然简洁，也将荷载集中至四座面的环廊、礼拜室等，由于形状复杂，不 易用筒形拱或十字拱覆盖。
哥特建筑
以教堂为主，建筑风格完全脱离了古罗马 的影响，而以来自东方的尖券、尖形肋骨 拱顶、坡度很大的两坡屋面和教堂中的钟 楼、飞扶壁、束柱、花窗棂等为其特点。
结构特点：
①使用骨架券作为拱顶的承重构件，十字拱成了框 架式的，其余填充维护部分减薄，材料省了，拱 顶大为减轻，侧推力小多了。
欧洲中世纪的建筑特点—第六章：拜占庭的建筑
结构体系—关系明确、层次井然 内部空间—曲折多变、集中统一 装饰效果—色彩绚丽、灿烂夺目
圣 索 非 亚 大 教 堂 平 、
立 、 剖 面
图
圣 索 非 亚 大 教 堂 远 眺
圣 索 非 亚 大 教 堂 鸟 瞰
圣 索 非 亚 大 教 堂 俯 视
圣 索 非 亚 大 教 堂 正 立 面
巴西利卡： 古罗马时期创建的建筑型制，长方形带侧厅的会议大厅，中厅比侧厅高， 高侧窗通风、采光。
拉丁十字式教堂平面： 东西方向平面及空间较南北方向长得多的教堂。 （大 厅比圣坛、祭坛长得 多，象征耶稣受难）
希腊十字式教堂平面： 东西方向平面及空间基本等于南北方向的教堂。 （中央穹顶和四面筒形拱组成的等臂十字平面）
11世纪 —— 15世纪： 国界固定，经济恢复，文化发展，建筑复苏，宗教建筑 是建筑的最高成就。
宗教原因： 东欧——东正教; 建东正教和拜占庭教堂 西欧——天主教; 建罗马风和哥特式教堂 意大利－天主教; 建筑走独特的发展道路 西班牙－伊斯兰教; 建西班牙风格的教堂
建筑特点： 适应了自然和人文环境、艺术形式丰富多彩、地方风格浓郁强烈
?结构体系关系明确层次井然?内部空间曲折多变集中统一?装饰效果色彩绚丽灿烂夺目圣索非亚大教堂平立剖面图圣索非亚大教堂远眺圣索非亚大教堂鸟瞰圣索非亚大教堂俯视圣索非亚大教堂正立面圣索非亚大教堂背立面圣索非亚大教堂主大厅圣索非亚大教堂主大厅侧墙圣索非亚大教堂局部从圣索非亚大教堂侧厅看主厅圣索非亚大教堂侧廊圣索非亚大教堂侧廊圣索非亚大教堂侧廊圣索非亚大教堂侧厅圣索非亚大教堂劵拱圣索非亚大教堂顶棚圣索非亚大教堂劵拱和柱式圣索非亚大教堂柱式圣索非亚大教堂柱头圣索非亚大教堂壁画圣索非亚大教堂壁画伊斯坦布尔的阿里苏丹清真寺伊斯坦布尔的苏里曼耶清真寺伊斯坦布尔的苏里曼耶清真寺意大利威尼斯的圣马可教堂平面图剖面图意大利威尼斯的圣马可教堂主立面意大利威尼斯的圣马可教堂意大利威尼斯的圣马可教堂意大利威尼斯的圣马可教堂意大利威尼斯的圣马可教堂主入口东欧的小教堂?建筑特点
外国建筑史-ch06西欧中世纪建筑
哥特建筑实例
（1）法国的哥特建筑
巴黎圣母院
典型横三段、纵三 段的“三段式”立 面构图
法国夏特尔主教堂
夏特尔是法国中世纪后期 哥特艺术的发源地，这座 教堂便是最主要的代表性 作品，被公认为十二、十 三世纪玻璃艺术最完美的 典范,教堂上大量的装饰性 雕像也是哥特雕塑的最著 名的代表作之一。 横殿两端不太突出，是典 型的法国样式。
第六章
西欧中世纪建筑
西欧中世纪建筑活动概况
从西罗马帝国灭亡（5世纪）至文艺复兴（15世 纪）称为西欧中世纪 1、5-10世纪：早期基督教建筑，建筑类型主要 是基督教堂、修道院（拉丁十字式巴西利卡）。 2、9-12世纪：罗马风建筑 3、12-15世纪：哥特建筑
1、5-10世纪：封建割据、社会生产力落后。建筑类型主要是修 道院（拉丁十字式巴西利卡）。
“罗马风”建筑实例
比萨大教堂
是意大利罗马风建筑的代表 由教堂、浸礼堂、斜塔组成的风格对比统一的建 筑群
– 尽管各建筑形态不一，但是外墙都采用白色云石、半圆 形连续券统一构图，形成对比同一的建筑群体空间。
斜塔
教堂
浸礼堂
教堂立面装饰繁多
– 白色大理石为底色， 彩色大理石构成水 平线条纹，色彩搭 配雅致 – 教堂西面有四层柱 廊，柱体细长。除 了装饰作用以外， 柱体的承重作用减 少了墙的厚度 – 底层半圆形拱券， 尺度舒展
钟塔和教堂分离是典型的 意大利型制。
法国卡昂圣埃提安教堂
– 法国北部现存最古老的罗马风教堂之一 – 圣坛外部出现了飞扶壁的雏形。
教堂内景
由于过去受古罗马的影 响较小，法国北部地区 的建筑较早形成了自己 的建筑风格。 中厅很高，采用半圆形 肋骨六分拱，既可以减 少拱顶的重量，也可以 减小柱墩断面。 这些都是后来哥特建筑 教堂的特征。
外国建筑史西欧中世纪建筑-文档资料共90页
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
外国建筑史西欧中世纪建筑-文档资料 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
ห้องสมุดไป่ตู้
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.在内部装饰上，内部追求构图的 完整统一。柱头逐步退化，中厅和 侧廊的拱顶的骨架券一直延续下来， 贴在柱墩上，形成“束柱”。教堂 内部垂直因素加强，削弱了沉重之 感。
5.在雕刻技艺上，应用框架法则， 将非写实性的（即将寓意、象征、 夸张、变形等多种艺术手法随心所 欲地兼取并用，并违反正常比例的） 雕刻运用到门楣中心、横楣、拱门 饰、门廊、门间壁、门侧壁甚至柱 头与柱身的所有表面。
六、哥特教堂的内部处理
1、中厅一般不宽，但它们 很长，因此教堂内部导向 祭坛的动势很强。
2、由于技术的进步，中厅 越来越高。骨架券从柱墩 上散射出来，有很强的升 腾的动势。
七、哥特式教堂建筑的衰落
1、垂直式哥特教堂：原来的
骨架券变了味，增加了许多装 饰，它们在拱顶上交织成错综 的网，不但没有结构作用，反 而成了结构的累赘。
三、阿尔罕布拉宫
代表了西班牙莫尔艺术的颠峰， 它由一系列庭院、天顶、宫殿 组成。里面错综复杂的镶嵌式 墙壁和天花板设计使得整个宫 殿显得非常奢华。
柘榴院 中庭纵观一个长方形水池，
两旁是修剪整齐的石榴树 篱。 水池中的倒影显得一派安 逸、亲切的气氛。
柘榴院
狮子院 后妃们居住的庭院
2、尖券
3、飞券
四、哥特式教堂外观形象 1、大门、钟塔
2、尖顶
五、彩色玻璃窗
起初，在玻璃上着色， 后来烧制彩色玻璃，把 它们按设计原稿裁成面 积不大的各种形状，用 铅条拼接起来，组成图 画。
题材多以宗教性故事为 主，也夹杂少量现实生 活题材
早期的作品，玻璃片面 积小，透明度低，色彩 偏暗偏浓，因此窗子的 色调统一而沉稳。
的独立式钟楼。
比萨斜塔从地基到塔顶高58.36米， 从地面到塔顶高55米，钟楼墙体在 地面上的宽度是4.09米，在塔顶宽 2.48 米，总重约14453吨，重心在地 基上方22.6米处。圆形地基面积为 285平[2]方米，对地面的平均压强为 497千帕。目前的倾斜约10%，即 5.5度，偏离地基外沿2.3米，顶层突 出4.5米。
大清真寺包括一座大 殿和一个前院。大殿 东西宽126米，南北 深112米。被南北向 的18排柱子划分为19 条空间。它们只在南 北方向互相有发券连 接。
伊斯兰建筑形式的基本特点之一是发券的花色多。 以马蹄形和火焰形为主
二、吉拉尔达塔
吉拉尔达塔虽然高大 但门窗尺度正常， 用马蹄券或花券， 配着小巧的阳台， 墙面上砌着薄薄的 凸出的阿拉伯式的 几何花纹，很细密， 整个塔在简朴浑厚 中不失精致。
罗马风建筑的后期还出现了骨架券。 罗马风教堂的另一个创新之处是在 教堂正面的两旁加上了钟塔。
三、“罗马风”建筑—— 特点与成就
1.在结构上，在专业工匠的参与下， 突破了教会封锁，大胆启用筒拱、 十字交叉拱乃至四分肋骨拱，出现 骨架券承重，减轻拱顶厚度，但在 侧推力处理方面不够完善，仍未摆 脱厚实的承重墙及扶壁。
§7.2以法国为中心的哥特式教堂
一、背景
1、法国中央王权逐渐加 强
“哥特”是指野蛮人，哥特艺术是 野蛮艺术之义，是一个贬义词。在 欧洲人眼里罗马式是正统艺术，继 而兴起的新的建筑形式就被贬为 “哥特”(野蛮)了。 第一个哥特式 建筑是在法国国王的领地上诞生的。 之后整个欧洲都受到“哥特化”的 影响。
是一个经典的阿拉伯 式庭院，由两条水渠 将其四分。水从石狮 的口中泻出，经由这 两条水渠流向围合中 庭的四个走廊。 这种水景体系既有制 冷作用，又具有装饰 性。
本来是大都市里作为法庭或者大商场的豪华建筑。
西欧天主教堂最正统的形制是“拉丁十建筑是10～12世纪，欧
洲基督教流行地区的一种建筑风格。
又称罗曼建筑。多见修道院和教堂 建筑
罗马风建筑承袭初期基督教建筑， 采用古罗马建筑的一些传统做法如 半圆拱、十字拱等，有时也用简化 的古典柱式和细部装饰。经过长期 的演变，逐渐用拱顶取代了初期基 督教堂的木结构屋顶，对罗马的拱 券技术不断进行试验和发展，采用 扶壁以平衡沉重拱顶的横椎力，后 来又逐渐用骨架券代替厚拱顶。平 面仍为拉丁十字。出于向圣像、圣 物膜拜的需要，在东端增设若干小 礼拜室，平面形式渐趋复杂。
巴西利卡----增加一道横向空间----形成十字形平面--- 拉丁十字式
巴西利卡：
是古罗马的一种公共建筑形式，其特点是平面呈长方向，外侧有一圈柱廊，主
入口在长边，短边有耳室，采用条形拱券作屋顶。后来的教堂建筑即源于巴西利卡，
但是主入口改在了短边。 巴西利卡这个词来源于希腊语，原意是“王者之厅”的意思，
1178年首次发现倾斜。
三、佛罗伦萨主教堂和旧 宫
四、威尼斯的总督府
由于当时威尼斯与地中海东部的伊斯兰 国家密切的文化贸易往来，大量阿拉伯 人定居威尼斯，所以总督府立面的席纹 图案明显受到了伊斯兰建筑的影响。
§7.4 西班牙中世纪的伊斯兰建筑
一、哥多瓦大清真寺
它是伊斯兰世界最大 的清真寺之一。
2.在平面形式上，拉丁十字平面得 到发展和完善，成为天主教的主要 平面型制。同时在交叉点上方出现 采光塔，以照亮圣坛。
3.在立面上，主要注重入口西立面， 开始出现1～2座塔夹着中间低矮入 口的立面形式，称为“西殿堂”， 并出现透视门。此外，其典型特征 还包括：巨大厚实的墙体、墙面的 连列小券、门窗洞口的多层同心半 圆券、狭小的窗同、连续的扶壁， 柱墩粗大的圆柱等。且所有拱券均 为半圆形。
第六章 西欧中世纪的建筑
第一节 从修道院教堂到城市教堂 第二节 以法国为中心的哥特式教堂 第三节 意大利的中世纪教堂 第四节 西班牙中世纪的伊斯兰建筑
学习重点
1、以法国为中心的哥特式教堂的结构、造型 以及空间风格。
2、意大利的罗马风建筑---比萨主教堂群
§7.1 从修道院教堂到城市教堂
一、拉丁十字式巴西利卡
2、辉煌式哥特教堂：垂直的
线条被各种装饰缓和了。
§7.3 意大利的中世纪建筑
一、比萨主教堂建筑群 建筑特征：
（1）用白色石块砌筑，暗 绿色石块做水平带
（2）三座建筑物的外表面 都分层做连续券空廊
（3）仍可见古罗马的遗韵
始建于1063年，教堂平面呈十字拉丁形， 长95米。
比萨斜塔是意大利比萨城大教堂
2、市民文化改变了基督 教
二、哥特主教堂的形制
1、大门朝西 2、内部空间包含三大部分 （1）长方形大厅 （2）圣坛 （3）袖厅
三、哥特式主教堂的结构 特点
1、肋架券
券架在柱子顶上，“蹼”架在券上。 “蹼”的重量传到券上，由券传到柱子 再传到基础。这是一框架式的结构，券 成了肋，重力的传递很明确。使用肋架 券的第一好处是“蹼”的厚度大大减小， 可以薄到25--30厘米左右，因此节约了材 料，减轻了结构重量，并且可以在建造 时先砌筑肋架券，然后将“蹼”填充到 几个券之间去，从而少用许多模板，使 施工经济，简便快捷。
