变电站工程简介
500kv变电站分部分项工程
500kv变电站分部分项工程1. 介绍500kv变电站分部分项工程是电网建设中一个重要的环节。
它是指将变电站规划为若干个分部分项工程，每个工程单元实施一项或多项工程任务，完成相应的施工和设备安装工作。
本文将从以下几个方面对500kv变电站分部分项工程进行探讨。
2. 分部分项工程的意义2.1 提高施工效率将变电站分为多个分部分项工程，可以将工作任务分配给不同的工程团队，实现并行施工。
这样可以大大提高施工效率，缩短项目工期。
2.2 降低风险500kv变电站是一个复杂的工程项目，由众多的设备和系统组成。
将变电站划分为分部分项工程，可以将风险局部化，便于监控和控制。
如果发生问题，可以更快地进行识别和修复，避免对整个变电站造成严重影响。
2.3 提高项目管理效能通过将变电站划分为分部分项工程，可以有效进行项目管理。
每个分部分项工程都可以独立进行计划、实施和监测，使项目管理更加灵活和高效。
3. 分部分项工程的划分原则3.1 设备划分原则根据变电站的设备类型和功能，可以将分部分项工程划分为主变、电容器、GIS、断路器等设备。
每个设备类型可以形成一个独立的分部分项工程，方便施工和管理。
3.2 工程任务划分原则根据工程任务的性质和工作内容，可以将分部分项工程划分为土建工程、电气工程、通信工程、机械工程等。
每个工程任务类型可以独立进行施工和安装，便于管理和控制。
4. 分部分项工程的实施流程4.1 工程准备阶段在分部分项工程实施之前，需要进行工程准备工作。
包括编制工程方案、确定施工组织和资源配置、准备设备和材料等。
这个阶段的主要目标是确保项目有序进行。
4.2 施工阶段在施工阶段，按照分部分项工程的划分，分别组织施工人员进行相应的工作。
每个分部分项工程都有独立的施工计划和实施方案。
在施工过程中，需要做好质量管理、安全管理和进度控制。
4.3 竣工验收阶段完成每个分部分项工程的施工后，需要进行竣工验收。
这个阶段主要是对施工质量、安全性、功能性进行检查和确认。
35kV变电站工程运维手册
35kV变电站工程运维手册1. 简介本手册旨在提供关于35kV变电站工程的运维指南，以确保变电站的正常运行和维护。
2. 变电站概述2.1 变电站定义35kV变电站是电力系统中的一个重要组成部分，用于将高压电力转换成适用于配电系统或用户的较低电压。
2.2 变电站组成35kV变电站通常由下列设备组成：- 变压器- 高压开关设备- 低压开关设备- 光纤通信设备- 控制与保护设备- 其他辅助设备2.3 变电站运行要求为了保证35kV变电站的稳定运行，以下要求必须满足：- 确保设备的正常运行- 做好设备巡视和维护- 及时处理设备故障- 完善的防火措施- 安全用电，防止事故发生3. 运维指南为了保障35kV变电站的正常运行，以下是一些运维指南：- 定期检查变压器的油位和油质，及时更换老化的绝缘材料- 检查高压开关设备的运行状态，保持其干燥和无异物- 定期检测低压开关设备的接触电阻，保持其正常工作- 维护光纤通信设备，确保其正常传输信号- 定期检查控制与保护设备的运行情况，防止因故障导致变电站停运- 做好设备巡视和维护记录，以便进行故障排查和维修4. 应急处理4.1 故障处理在发生设备故障时，应按照以下步骤进行处理：- 立即停止运行故障设备- 尽快进行故障排查，确定故障原因- 修复或更换故障设备，并检查相邻设备是否受到损害- 报告上级并记录故障处理过程4.2 突发事件处理对于突发事件（如火灾、地震等）的处理，应按照应急预案进行操作，并确保人员的安全和设备的保护。
5. 安全管理35kV变电站的安全管理至关重要。
以下是一些安全管理措施：- 做好设备维护记录和管理，确保设备正常运行- 建立健全的防火措施，定期检查消防设备的有效性- 进行安全培训和演，提高员工应对突发事件的能力- 对进入变电站的人员进行身份验证和安全检查- 严禁未经授权的人员接触变电站设备结论本手册提供了35kV变电站工程的运维指南，旨在促进变电站的安全和稳定运行。
110KV横岗西区变电站工程全解
110KV横岗西变电站工程（电气专业）
设备铭牌汇总
北京送变电公司深圳分公司
二0一0年十二月
铭牌目录
10kV高压开关柜铭牌
10kVⅢ段馈线柜铭牌
主变进线柜(开关)铭牌
母线设备柜铭牌
接地装置高压开关柜铭牌
真空断路器铭牌
馈线、站用变、电容器、接地变柜真空断路器铭牌
高压开关柜电流互感器铭牌主变进线开关柜电流互感器铭牌
主变进线隔离柜电流互感器铭牌
分段开关柜电流互感器铭牌
10kV高压柜电压互感器铭牌
10kVPT柜里避雷器铭牌
零序电流互感器铭牌
高压开关柜保护装置铭牌
10kV电容器组铭牌
接地变
低压零序CT铭牌
站用变铭牌
110kVGIS铭牌母线设备电压互感器（三相）
六氟化硫断路器
高压带电显示闭锁装置
六氟化硫氧化锌避雷器
主变附件铭牌
主变中性点套管
主变铭牌。
变电站建设工程概况
变电站建设工程概况引言变电站是电力系统中重要的组成部分，负责将输电系统中高压电能降压并配送给用户。
变电站建设工程是指为了满足电力输送和配送的需求而进行的工程建设。
本文将对变电站建设工程的概况进行介绍，并对其重要性和主要内容进行阐述。
项目背景和目的电力系统是现代社会不可或缺的基础设施之一，变电站作为电力系统的重要组成部分，在确保电能可靠供应和保障电力质量方面发挥着至关重要的作用。
随着电力需求的增长和电网升级改造的需要，变电站建设工程成为建设者和运营商的重要任务。
变电站建设工程的目的是建造、改造或扩建变电站，以提高电力系统的输送能力、增加区域供电可靠性，并满足新能源并网和电力需求增长的要求。
通过建设现代化的变电站，可以提高电力系统的运行效率和可靠性，并为新能源消纳提供支持。
工程规划变电站建设工程需要进行详细的规划，包括选址、设计、施工和调试等阶段：选址变电站的选址是工程规划的首要任务。
选址需要考虑地理位置、地形地貌、供电范围、交通便利性等因素。
合理的选址可以最大程度地降低工程建设和运营成本，并减少对周边环境的影响。
设计变电站的设计是在选址基础上进行的。
设计包括变电站的布局、主要设备的选择和配置、配电系统的设计等。
设计需要满足电力系统规模和负荷需求，并考虑系统的可靠性、安全性和经济性。
施工变电站的施工是将设计方案变为现实的过程。
施工需要按照设计要求进行土建工程、电气设备安装、调试等工作。
施工期间需要合理安排工程进度，协调施工人员和供应商，确保工程的质量和进度。
调试和运营施工完成后，变电站需要进行调试和运营。
调试包括设备的初次运行和各项保护措施的测试，以确保变电站的正常运行。
运营阶段需要关注设备的状态和运行指标，进行定期检修和维护，以确保变电站的长期可靠运行。
技术要点变电站建设工程涉及到多个技术要点，包括：•变电设备的选择和配置：变电站中的主要设备包括变压器、断路器、隔离开关等，这些设备的选择和配置需要考虑电力系统的负荷需求和可靠性要求。
变电站建设工程概况
高压开关柜及厂用低压抽屉柜
❖ 开关柜在安装之前，需根据现场实际情 况，拆除一部分配件以减轻重量，在条 件允许的情况下，可已采用吊车，如条 件不允许，可在柜体下部放置圆形钢管， 以此来移动柜体，在安装中，应注意柜 体位置，方向，所有柜体就位后，将柜 体外壳与接地线可靠连接，完成后，可 将柜体与地埋槽钢焊接到一起。
为23.08米，垂直高度就是避雷针的高度
23.08m
●
20m
23.08m
接地深井
二次盘变压器
油务处理 安装冷却装置 套管升高座的安装 有载调压装置的安装 油枕的安装 连管及其它配件安装 配线组装及配线连接 结尾工作
真空滤油 本体抽油真务空 处本理体真空注油 有载
谢谢
高压开关柜
低压抽屉柜
控制室二次测控保护装置
❖基础定位及拼装 ❖二次屏柜接地 ❖屏顶小母线安装 ❖二次接线 ❖引入相应的交直流电源
基础定位及拼接
❖ 对于二次户内二次屏柜，按照设计图纸先将二次 屏柜置于槽钢基础上，再用油性笔在二次屏柜底部 的安装孔内描出孔样，然后将二次屏柜移开，再用 电钻描出的孔洞中心钻孔定位。
变电站建设主要包括：
О：接地系统 О：主变压器
高压CT及PT 高压支柱绝缘子及隔离开关 О：高压开关柜及厂用低压抽屉柜 О：接地变，厂用变及无功补偿装置 О：控制室二次测控保护装置 О: 控制直流系统，柜体照明加热系统
接地系统：
1：主接地网安装 2：变电站避雷针安装 3：接地深井施工 4：二次盘柜室接地网安装 5：所有设备外壳接地 6：电力电缆屏蔽层接地
变压器散热器
套管升高座的安装
有载调压装置的安装
油枕的安装
。
连管及其它配件安装
配线组装及配线连接
变电站工程总结(标准版)
工程总结一、工程概况1. 工程规模（1）工程建设意义背景及工程地址路径。
南阳1000kV变电站位于河南省南阳市东北方向的方城县赵河镇南石寨村和王岗村地域，站址西南距南阳市约30km、东距方城县约20km。
本工程扩建2个1000千伏出线间隔至驻马店特高压站，1个1000千伏出线间隔至荆门特高压站。
本期工程在变电站西侧、南侧围墙外新征扩建，新增征地面积7.70公顷，其中围墙内占地面积6.92公顷。
（2）主接线方式、容量、出线回数。
本期扩建1000 千伏出线3 回（至驻马店2回、荆门1回），一个半断路器接线，共安装5 台断路器，完善1个不完整串、新建2个不完整串，采用HGIS 设备。
其中驻马店Ⅰ回通过GIL分支母线引接至变电站东侧围墙处出线。
至驻马店1回、荆门1回出线各装设1组720Mvar高抗及中性点小电抗。
2.主要参建单位（建设、设计、施工、监理）出资单位：国家电网***公司建管单位:国家电网有限公司***公司国家电网有限公司***公司国家电网有限公司***公司设计单位：***电力设计院有限公司监理单位：***监理有限公司物资单位：国网***限公司施工单位：国网***工程有限公司3. 施工主要进度节点（1）开、竣工日期。
工程于2019年08月11日正式开工建设2019年09月12日进行全站防雷接地装置安装2019年09月18日开始进行1000千伏HGIS设备安装2020年04月14日进行1000千伏高压电抗器安装2020年04月15日进行全站电缆施工及二次线安装2020年07月18日竣工（2）验收日期（施工自检、单位工程竣工预验收、中间验收、竣工预验收、启动验收日期）。
南阳1000千伏变电站扩建工程安装项目中间接受质量监督检查，2020年05月电气项目部完成全站构架吊装工作，于2020年05月09日-05月10日对南阳1000千伏变电站扩建工程进行电气设备安装前阶段公司级专检，对构架钢横梁、构架柱及支架实体进行了抽查，河南省质量中心站对现场安装实体和施工内页进行了专检，基本满足相关规程规范要求，项目部对提出问题进行认真整改闭环。
变电站建设工程
变电站建设工程引言变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，并通过输电线路向用户供电。
变电站建设工程是指建设各种类型和规模的变电站的工程项目。
本文将介绍变电站建设工程的一般流程、关键步骤和注意事项。
工程流程1. 前期准备阶段在启动变电站建设工程前的准备阶段，需要完成以下任务：•工程立项：确定变电站建设的目标、范围和预算，并进行项目评估和审批。
•土地选址：筛选并选定适合建设变电站的土地，考虑到地理位置、接入电网条件、环境保护等因素。
•勘测设计：进行土地勘测，制定详细的建设方案和设计图纸。
2. 设备采购和施工准备阶段在设备采购和施工准备阶段，需要完成以下任务：•设备采购：根据设计方案确定所需的变电设备，并与供应商进行洽谈和采购。
•材料采购：根据施工计划购买所需的建筑材料、电缆、导线等。
•施工准备：确定施工队伍和施工计划，制定安全标准和工地管理措施。
3. 建设施工阶段在建设施工阶段，需要完成以下任务：•土地平整：清理原有建筑和设施，进行土地平整和基础工程施工。
•设备安装：按照设计图纸和安装要求，对设备进行安装调试。
•导线电缆敷设：按照设计布置，敷设高压导线、低压电缆等。
•建筑施工：进行变电站建筑物的施工，包括主体结构和室内装修。
•环境保护：进行施工期间的环境保护工作，包括噪音和污染控制。
•安全监控：建立安全监控系统，监测施工过程中的安全风险。
4. 联调和试运行阶段在联调和试运行阶段，需要完成以下任务：•联调测试：对变电站内外的设备进行调试和协调，确保各部分能够正常运行。
•试运行：进行一段时间的试运行，检查设备运行状态和性能是否符合要求。
•调整优化：根据试运行结果进行调整和优化，确保整个变电站的稳定运行。
5. 验收和投运阶段在验收和投运阶段，需要完成以下任务：•效果验收：对整个工程进行验收，包括设备性能、建筑质量、环保合规等方面。
•安全评估：进行安全评估和风险分析，确保变电站的运行安全。
220kV变电站施工组织设计
220千伏输变电工程施工组织设计一、工程概况及特点1．1工程概况1．1．1工程简述220千伏变电站工程是省广电集团有限公司投资建设的项目，是220千伏电网的重要组成部分。
本站的建成，将极大地缓解市供电紧张的局面，改善供电质量。
●工程名称：220千伏变电站工程●项目法人：省广电集团有限公司●建设单位：电力工业局●设计单位：电力设计院●监理单位：电力工程监理有限公司本工程配电装置全部采用户内布置型式。
变电站由一座综合配电楼组成，10kV配电装置及主变布置在一楼；220千伏GIS、110千伏GIS等电器设备均布置在楼上，220千伏从楼顶引入至220千伏GIS，110千伏出线及10千伏出线由电缆从电缆沟引出。
1．1．2工程规模1．1．3工程承包范围本工程土建工程包括主控制综合楼、主变压器基础及防火墙、电缆沟及站外电缆管廊、站区内沟道、井池、站区上下水道、站区内其它建构筑物。
电气工程包括主变系统、10千伏屋内配电装置、110千伏配电装置、220千伏配电装置、控制及保护系统、站用电系统的安装及调试、全站电缆敷设。
1．1．4交通情况站址位于市区黄沙大道。
变电站所在地区交通便利，路面平整，道路宽阔，主要电气设备可由火车运至南站后转大型平板车进入站内。
1．2工程特点1．2．1设计特点主变、220千伏GIS、110千伏GIS、10千伏馈线柜等电气设备均在同一座综合数内。
电缆管廊采用内径3米的环形钢筋混凝土结构的管，进行不开挖的顶管。
1．2．2工程特点1．电气设备均采用户内式布置。
采用分层分布式综合自动化系统。
2．220千伏采用架空进线、110千伏和10千伏均采用电缆出线。
3．电缆管廊工程采用非明挖的顶管施工。
4．本工程建设周期短、设备自动化程度高，对施工安装质量、进度的保证提出了较高要求二、施工现场组织机构2．1组织管理机构为确保优质，高速，安全，文明地完成220KV 变电站工程的施工任务，公司将成立施工领导小组领导项目经理部对本项目实施全过程的组织、管理和协调。
变电站工程施工范围
变电站工程施工范围一、前言变电站是连接电网与用户的枢纽，承担着输电、变压、配电等功能。
在现代社会中，变电站的作用日益凸显，其建设和施工工程也越来越重要。
变电站工程施工范围，是指在变电站建设过程中，需要进行的施工工作和相关范围。
本文将对变电站工程施工范围进行详细介绍。
二、变电站工程施工范围1.场地准备在进行变电站建设之前，首先需要对建站场地进行准备工作。
这包括场地清理、平整、排水等工作。
根据设计要求和施工方案，对场地进行勘察、标定工程范围，确定施工界限和施工分区。
同时，还需要进行场地围护，确保安全施工。
2.土石方工程变电站建设需要进行大量的土石方工程。
这包括场地开挖、填方、边坡整治等工作。
根据设计要求和现场情况，选择合适的土石方方法和施工工艺，确保工程质量和安全。
3.基础工程变电站建设需要进行多种类型的基础工程，如基坑开挖、基础支撑、基础浇筑等。
根据设计要求和现场条件，选择合适的基础类型和施工方法，确保基础工程质量和安全。
4.结构工程变电站的结构工程包括主体建筑、建筑物防水、建筑物外观、建筑物内部结构等。
根据设计要求和施工方案，进行主体建筑施工、建筑物外观装饰、建筑防水等工作，确保建筑物质量和安全。
5.设备安装变电站设备安装包括主变压器、断路器、隔离开关、电缆桥架等设备的安装。
根据设计要求和设备规格，选择合适的设备安装方法和施工工艺，确保设备安装质量和安全。
6.电气工程变电站的电气工程包括电缆敷设、设备接线、保护装置调试等工作。
根据设计要求和施工方案，进行电气工程施工，确保电气设备的正常运行和安全。
7.通信工程变电站通信工程包括通信线路敷设、信号设备安装、通信系统调试等工作。
根据设计要求和施工方案，进行通信工程施工，确保通信设备正常运行和安全。
8.消防工程变电站消防工程包括灭火器配置、消防安全标识、消防设施设置等工作。
根据设计要求和施工方案，进行消防工程施工，确保变电站的消防安全。
9.防雷工程变电站防雷工程包括避雷带、避雷针、引雷线等设施的设置。
柴达木换流变电站简介
柴达木换流变电站简介概述柴达木换流变电站工程是目前世界上同电压等级建设海拔最高的变电站工程，是国家电网公司和青海省电力公司2010年度重点建设项目之一。
工程的建设对加快西北750kV主网架的建设步伐，实现西藏与西北联网，实现更大范围的区域资源优化配置和黄河上游目前最大的拉西瓦水电站、以及今后班多水电站电力资源安全可靠外送，将发挥十分重要的战略作用。
同时对加速西部大开发和柴达木盆地资源开发，振兴青海和西藏地区经济，维护边疆民族团结和构建和谐社会，具有非常重要的政治意义。
同时对落实国家电网公司建设“一强三优”现代公司和建设坚强的青海电网，实现青海省电力公司“小而强”的奋斗目标将发挥关键作用。
柴达木换流变电站站址位于青海省海西蒙古族藏族自治州格尔木市以东27.km的西城区郭勒木德乡的戈壁滩荒地。
以站区南侧的G109国道引接，新建进站道路长度为3005m。
柴达木换流变电站与换流站同址分建。
750kV主变和750kV配电装置布置在站区东侧，750kV向东、西两个方向出线；330kV布置在站区西部北侧，向北出线；直流场地布置在站区西部南侧，向南出线；交流滤波器组位于直流场西侧；站前区布置在南侧中部（已在换流站工程建设），南侧进站。
本工程按变电站规模一次征地（本站征地仅包括主变无功和750kV配电装置场地，330kV配电装置场地已包含在换流站征地内），变电站围墙内占地面积9.02公顷，变电站总征地面积9.72公顷。
750kV变电站和换流站围墙内共计站的23.5ha，合计总征地27.68ha，本站海拔高度约2877m，所有设备外绝缘均按海拔3000m进行修正。
根据可行性研究报告及评审意见，格尔木换流站与格尔木750kV变电站采用合建方案，两站通过330kV母线联接。
青海～西藏±400kV直流联网工程北起青海格尔木市附近的格尔木换流站，南至西藏拉萨市附近的拉萨换流站，输电距离约1038.7km。
其中送端的格尔木换流站采用和750kV变电站合建方案。
电力变电站工程
电力变电站工程电力变电站工程是指为了将高压电能转变成低压电能，以供城市、乡村等地区使用而建立的工程。
它起到能量转换和分配的作用，是电力系统中不可或缺的一部分。
本文将从变电站的概念、功能、建设过程和发展前景等方面进行论述。
1. 变电站的概念变电站是指位于电力系统中，用于改变电压、调整无功功率、做出电能分布结构变化等工作的设施。
其主要功能是将输送至变电站的高压电转变为适用于不同用电区域的低压电，并通过相应的设备实现电能的传输和分配。
2. 变电站的功能2.1 电压转换功能变电站通过变压器，将输送至变电站的高压电转变为适合不同区域使用的低压电。
这样可以满足不同地区的电能需求，实现电能的有效利用和分配。
2.2 无功功率调整功能变电站可通过装置调整无功功率的大小，以维持电网的稳定运行。
通过调整变电站的功率因数，可以保持电能的稳定供应，避免电网运行中的功率问题。
2.3 电能分布功能变电站在将电能转变为适用于不同用电区域的低压电后，还通过配电设备和线路将电能分配到不同的用电终端。
这样，变电站实现了电力系统中电能的分布，使其能够覆盖更广的范围。
3. 变电站工程的建设过程变电站工程的建设是一个复杂的过程，包括选址、设计、建设等多个环节。
以下是变电站工程建设的一般步骤：3.1 选址选址是变电站工程建设的首要任务。
选址应考虑到地理条件、交通便利度、供电范围等因素，确保变电站能够满足周边地区的电力需求。
3.2 设计设计包括变电站的总体布局设计和技术设计。
总体布局设计应注重安全性和合理性，确保设备的互不干扰，并满足未来的扩展需求。
技术设计应充分考虑电力系统的特点，确保设备的可靠性和稳定性。
3.3 建设建设包括变电站的土建施工、设备安装和系统调试等阶段。
土建施工应按照设计要求进行，确保变电站的安全稳定。
设备安装需要严格按照设备的要求进行，保证设备的正常运行。
在系统调试阶段，需要对整个变电站的系统进行检测和调整，以确保电能的正常传输和分配。
500kv变电站分部分项工程
500kv变电站分部分项工程一、前言500kv变电站是电力系统中的重要组成部分，其作用是将高压电能转换为低压电能，以便于输送和使用。
其中，分部分项工程是变电站建设的重要组成部分之一，包括了许多细节工作。
本文将以500kv变电站分部分项工程为主题，对其进行全面详细的介绍。
二、500kv变电站概述1. 500kv变电站的定义和作用2. 500kv变电站的主要构成部分3. 500kv变电站的基本原理和运行方式三、500kv变电站分部分项工程概述1. 500kv变电站分部分项工程的定义和作用2. 500kv变电站分部分项工程的主要内容3. 500kv变电站分部分项工程与整体建设之间的关系四、设计阶段1. 设计阶段的意义和目标2. 设计阶段需要考虑哪些因素3. 设计阶段需要完成哪些任务五、施工阶段1. 施工阶段的意义和目标2. 施工阶段需要考虑哪些因素3. 施工阶段需要完成哪些任务六、验收阶段1. 验收阶段的意义和目标2. 验收阶段需要考虑哪些因素3. 验收阶段需要完成哪些任务七、运行阶段1. 运行阶段的意义和目标2. 运行阶段需要考虑哪些因素3. 运行阶段需要完成哪些任务八、安全管理1. 安全管理的意义和目标2. 安全管理需要考虑哪些因素3. 安全管理需要完成哪些任务九、质量管理1. 质量管理的意义和目标2. 质量管理需要考虑哪些因素3. 质量管理需要完成哪些任务十、环境保护1. 环境保护的意义和目标2. 环境保护需要考虑哪些因素3. 环境保护需要完成哪些任务十一、总结与展望1. 500kv变电站分部分项工程的重要性和作用2. 500kv变电站分部分项工程存在的问题和挑战3. 500kv变电站分部分项工程未来发展方向。
输变电工程简介
过程层
PPT文档演模板
•电磁式互感器 •一次设备
•变电站综合自动化
•新型电子式互感器 •数字化一次设备
•智能变电站
输变电工程简介
2 一体化电源的典型配置
PPT文档演模板
输变电工程简介
2.1 一体化电源的特点
•1 •各种操作电源高度整合，集中监控； •2 •统一用DL/T860标准接入自动化系统； •3 •全部馈出开关均采用模块化设计； •4 •远程可操作系统中任一个可操控部件；
•C1=9 •C2=5
•C2=0
•事件发生时以较短的间隔连续传输（1ms，2ms，4ms），
避免数据报文的丢失
•事件结束后以较长的间隔连续传输（1s），以保持通信
线路的畅通
PPT文档演模板
输变电工程简介
4 IEC 61850标准
•保护程序：刷新数据
•保护程序判断结果 •距离I段动作，跳A相
•返回时间到
GndPDIS1.Op.gener 0
0
1 1 1 1
0 0 0 0
0
al
GndPDIS1.Op.PhsA 0
0
1 1 1 1
0 0 0 0
0
GndPDIS1.Op.PhsB 0
0
0 0 0 0
0 0 0 0
0
GndPDIS1.Op.PhsC 0
0
0 0 0 0
0 0 0 0
0
•St5
•St5
•St6•St6•St6 •St6
•A相是否动作 •B相是否动作
•1 •0
•phsC •C相是否动作
•0
•数据对象
•Str •Op
•保护启动 •保护动作
北京城北500千伏变电站项目
100%，观感得分率90%以上；电气安装工程质
量目标为单位工程优良率100%，分项工程合格
率100%，一次设备消缺完成率100%，保护和
自动装置投入率100%，检测仪表投入率100%，
运动装置信息齐全正确，设备启动投运成功率
100%。
2 安全目标
3
工程建设期间杜绝人身重伤以上事故、
重大设备事故和其他重大事故。千人负伤
四、亮点项目策划和实施
（一）亮点项目策划 土建工程亮点： 进站大门和围墙 站内道路（包括巡视小道和绝缘地面） 设备基础和保护帽 站内广场（含五环标志） 电缆沟盖板 主变压器防火墙 主控楼、附属建筑物内装修 主控楼、附属建筑物外装修 场区照明 场区绿化 电气安装工程亮点： 架构、设备柱接地 架构柱外观涂料 设备底座接地 设备引下线、设备连线和引流线安装 变压器、GIS组合电器二次布线 主变压器安装 GIS组合电器安装 电缆桥架安装 电缆敷设 电缆二次结线
度控制职责，并根据月度计划、周计划，定期
进行工程盘点，及时跟踪统计项目进展，及时
反馈材料设备信息，及时预测进度风险，采取
防控措施，协调好设计、监理、施工、调试、
物资供应、运行等参建各方的工作。各参建单
位根据施工实际情况、设备到货情况等制定了
二级网络计划。
（2）进度控制措施
创优工作组以一级网络计划为依据，制定了详细的进度控
制措施。创优工作组总体制定土建施工和电气安装的月度 计划和周计划，并定期进行工程盘点工作，使计划更有实 效性。创优工作组审核设计、施工、物资供应单位编制的 月进度计划，并调整各单位进度与一级网络计划不符合之 处。每周五组织设计、施工、物资供应、监理单位召开一 次现场协调会，检查工作进度计划完成情况，协调解决施 工中存在的问题，并对影响进度的因素进行分析和预测。 创优工作组及时跟踪、统计项目进展和设备信息，及时判 定进度风险并在分析的基础上采取风险管理措施，对各参 建单位计划实施情况进行跟踪检查并纠正偏差，必要时对 进度计划进行调整，进度计划调整后及时编制新的进度计 划，并指导监督施工单位实施。
变电工程文档
变电工程1. 简介变电工程是电力系统中的重要环节，用于将输送到变电站的高压电能变换成适合传输和分配的低压电能。
在电力系统中，变电工程起着至关重要的作用，它负责调节电压、提供稳定的电力供应以及保障电力系统运行的安全可靠性。
2. 变电工程的主要作用•电压变换：变电工程通过变压器将高压电能转换成适合传输和分配的低压电能。
这样可以将高压输电线路的电能经过变电站变压器的升压或降压处理后，分配到各个用户终端。
•电力传输：变电工程通过电缆、导线等输电设备将电能从变电站传输到用户终端，确保电力顺畅传输。
•电力分配：变电工程将输送到变电站的电能按需分配给各个用户终端，保障用户的用电需求。
•电力质量调节：变电工程可以通过滤波器、电容器等设备对电力进行调节，提供稳定的电力供应，防止电力波动对用户设备造成损害。
3. 变电工程的基本组成3.1 变电站变电站是变电工程的核心设施，它是将输送到变电站的高压电能转换为低压电能的场所。
根据规模和作用不同，变电站可分为不同类型，包括主变电站、分支变电站、换流站等。
变电站通常包括大型变压器、刀闸、隔离开关、电容器等设备。
3.2 变压器变压器是变电工程中必不可少的设备之一，它用于将输送到变电站的高压电能变成适合传输和分配的低压电能。
变压器的工作原理是利用电磁感应原理，通过磁场耦合将输入的电能传递到输出端。
3.3 输电设备输电设备是将电能从变电站传输到用户终端的重要组成部分。
它包括电缆、导线、绝缘子等。
这些设备需要具备良好的绝缘性能和耐高压能力，以确保电能能够顺畅传输。
4. 变电工程的施工过程4.1 前期准备变电工程的前期准备包括选址、设计和立项等。
选址需要综合考虑输电线路的需求、土地条件、周边环境等因素。
设计阶段需要设计师进行方案设计、系统布置、设备选择等工作。
立项阶段包括项目申请、审批、招投标等程序。
4.2 施工准备施工准备包括场地准备、设备采购、施工人员招聘和培训等。
场地准备需要进行平整化处理，确保施工现场的安全和顺畅。
杨柳滩水电站变电站
• 根据四川省的具体情况，结合中央“西部大开发”战略的 实施和“西电东送”的历史机遇，建设杨柳滩电站将为四 川省“西电东送”规模的进一步扩大创造良好条件，同时， 工程兴建也是“西部大开发”基础设施建设的一大举措。 • 杨柳滩电站地处川滇两省界河，所在的四川宜宾县和云南 水富县经济实力在两省处于中等偏下水平，国家实施西部 大开发后，四川省和云南省经济获得了快速增长，两县矿 产资源较为缺乏，但水能资源较为丰富，开发利用当地水 能资源，是当地发展经济的重要途径之一。杨柳滩电站的 建设对于加快地方基础设施建设，将当地水能资源转化为 商品，将促进川滇接壤地区，特别是滇东贫困地区经济可 持续发展，增强民族和地区之间的团结、共同致富和奔小 康具有十分重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、封闭式组合电器
• 把电气设备封装 在金属外壳内， 并充装相应的绝 缘介质（一般为 SF6气体）以提 高电气设备对外 壳的绝缘强度， 这种设备叫做金 属封闭式组合电 器，简称GIS。
（1）GIS的主要特点
• 节省占地和空间，运 行安全可靠，电气性 能良好，检修周期长， 维护方便，无噪声、 静电感应和无线电干 扰，安全环保。但对 SF6的纯度和水分含 量要求严格，金属耗 量大，造价高。主要 用于110kV及以上高 压电气。
施工方案，一方面要看出其中的问题，另一 方可能从中受益，得到你以前不知道的东 西。 4、多去施工现场看看，只要用心会发现一些 违章现象。 5、接地施工是最容易出问题工序。 6、熟悉标控设备指用于监测、控制、保护的二次设备， 现在基本上都通过微机完成，监测的是运行参数， 控制的是各种操作，保护的是设备及设施，如主 变保护、母线保护、线路保护等。主控设备安装 在继保室，通过通信网络实现遥控、遥测、遥信。 站内网络一般为以太网，站外通信一般
为光纤通信，智能化变电站站内也为光纤通 信。 直流装置主要有整流、充电、馈电及蓄 电池组成，实现直流电源供给，并配置逆 变设备作为应急电源。 蓄电池安装后要进行充放电试验，施工 单位提供充放电记录；蓄电池室的电气设 备需用防爆型的。所有二次设备的调试应 有记录，调试单位提供调试报告。
变电站工程简介
电气监理人员培训资料
一、变电站的作用
• 变电站的主要作用是把不同电压等 级的电网连接起来，并通过输电线 路完成电能的输送、分配任务。一 般来讲，发电厂发出的电能经过升 压变电站升压后送到电网，电网把 电能送到目的地后，通过降压站降 压后分配到用户。
二、变电站的基本布置
• 现在变电站基本上都采用典型设计 方案，其特点是结构紧凑、布局合 理、节省用地。一个220kV变电站 一般有一下主要建构筑物组成： • 1、220kV配电装置室（也有部分 站将220kV配电装置布置于室外）， 将220kV配电设备安装于其内；
(2)主变附属设备
• 主变附属设备主要有中性点隔 离开关、中性点放电间隙、中 性点避雷器（图片上左侧支架 上部分级下图），充氮灭火装 置（图片上右侧红色部分）等 组成。
(3)主变压器安装程序
（4）主变压器安装注意事项
• 运输过程冲撞记录值不大于规定； • 充氮运输的变压器充氮压力符合规定； • 器身检查时器身暴露在空气中的时间不超过16小 时，且湿度符合规定； • 主变到位后做好接地； • 注油及热循环时，铁芯及所有绕组必须接地； • 中性点接地线不能用构支架代替，不少于两根且 要接于不同的接地点； • 主变交接试验项目较多，要根据规范要求检查是 否全部完成且合格。
2、主变压器
• 主变压器是变电站的 核心部件，它决定了 变电站的容量规模， 其作用是连接不同电 压等级的电网，进行 能量转换，以便实现 电能的输送和分配。 主变一般为油浸式、 有载调压；分三相和 单相两种。
（1）主变压器的主要部件
• 主变主要由绕组铁芯、有载调压开关、散热器、 电流互感器（升高座）、出线套管等组成，另外 辅以温度、瓦斯、压力、呼吸器、油色谱等监测 保护装置。
7、电缆敷设要求
• • • • •
排列美观，避免交叉，固定可靠，标牌齐全正确。 电缆支架桥架接地可靠，桥架连接处要跨接地线。 电缆的钢铠、屏蔽层根据不同要求可靠接地。 电力电缆与控制电路宜分开敷设。 防火封堵符合设计要求。
8、几点提示
• 初涉变电站建设的电气监理人员应注意以 下几点： 1）熟悉工程资料，主要包括批复的可行性研 究报告、施工图及设计文件、设备订货技 术协议、随设备的技术资料等，这些资料 对进行监理活动很有用。 2）熟悉有关规范规程，特别是国网公司的规 定，变化较频繁，要及时掌握，以便执行。 3）仔细审查施工单位报审的施工组织设计及
4、无功补偿装置
• 无功补偿装置主要用于电网无功功率的补偿，降 低电网电能损耗，提高电能品质和设备利用率。 • 无功补偿装置主要有（电网变电站）电容器、限 流电抗器、放电线圈组成，并辅以隔离、接地开 关，避雷器等。
无功补偿装置主要部件
• 空心电抗器与电容器串联，用于限制浪涌电流和瞬 时过电压；安装时要注意其接地不能成闭合回路。 • 电容器的作用是产生容性电流来补偿电网的感性电 流，降低无功功率。 • 放电线圈主要用于停电时放掉电容两端的电压，保 证安全
6、图像监控及环境监测
• 图像监控是为了便于观察和记录现场设备 的运行情况及人员进出情况而设置的。 • 环境监测分两部分，其一是SF6及O2量监 测，当室内SF6超标或氧量低于规定值时， 装置报警并启动通风设备通风，以保证室 内环境安全；其二是室内温湿度监测，当 温度过低或湿度过大时，启动各控制箱柜 的加热装置，以保证元器件对环境温度的 要求和防止结露。
3、35kV及站用电配电装置
• 35kV配电柜一般手车式金属铠装柜，由开关室、仪表室、 母线室、电缆室等部分组成；开关一般为真空或SF6断路 器，母线多为D型母线，保护装置多为微机综合保护器就 地保护，安全采用五防保护。 • 站用电配电装置由站用变压器及低压配电柜组成。 • 注油仪表室接地铜排要连接到等电位网。
（2）断路器及刀闸
• 断流能力强，用于接 通、断开线路负荷， 并在线路故障时切断 大电流的故障线路， 保护设备；操作机构 一般为液压，注意在 充装SF6之前不允许电 动操作。刀闸主要用 于线路与设备的隔离 及接地，不允许带负 荷操作。
（3）母线及电流互感器
• 母线一般采用三相共箱组 装，即三相共装在一个母 线筒内，通过连接件完成 与设备的连接；母线安装 时要特别注意清理好导体 及母线筒的污染及毛刺， 通过连接件可靠连接。电 流互感器主要用于检测、 计量、保护；注意电流互 感器二次侧必须可靠接地 且不允许开路。
• 2、生产综合楼，主要用于安装110kV、 35kV配电设备、站用电设备和二次设 备；无人值守的变电站一般为地上两 层地下半层结构，地下半层为电缆层， 地上一层安装35kV配电设备及站用电 装置，二层安装110kV配电设备，继保、 通信、直流等二次屏柜根据楼内的具 体情况布置。
3、主变基础及构支架，主变基 础一般安排在综合楼与220kV配 电装置室之间靠近综合楼测，用 于安装主变压器；构支架主要用 于主变附属设备安装和挂导线用。 4、室外配电装置构筑物，目前
（4）电压互感器、避雷器
• 电压互感器一般是将高压 变为100V电压，主要用 于检测、计量、保护；注 意电压互感器二次侧不允 许短路。 • 避雷器用于线路过电压保 护，防止设备及线路因过 电压而损坏。 • 注意以上两种设备应在开 关设备及母线耐压试验完 成后安装。
（5）GIS安装的一般要求
• a.安装环境清洁，空气湿度符合规定要求。 • b.法兰对接前，各法兰面、密封槽、密封圈光 洁、无损伤，合拢前，母线筒已清洁，密封剂 已均匀涂抹，对接过程测量法兰间隙均匀，螺 栓的紧固均用力矩扳手，力矩值符合要求。 • c.各气室真空处理合格，SF6气体充装后微水测 试合格，用灵敏度不低于10的负六次方SF6检 漏仪检漏不报警，年泄漏率小于1%。
220kV变电站主要指补偿电容 器装置基础和独立避雷针。 5、屋外电缆沟，用于屋外电 缆的敷设；其他还有消防系 统、给排水系统、站内道路 及图像监控系统等。
王庄220kV变电站鸟瞰图
坪上220kV变电站平面布置图
220kV变电站典型设计一次图
三、变电站的主要设备

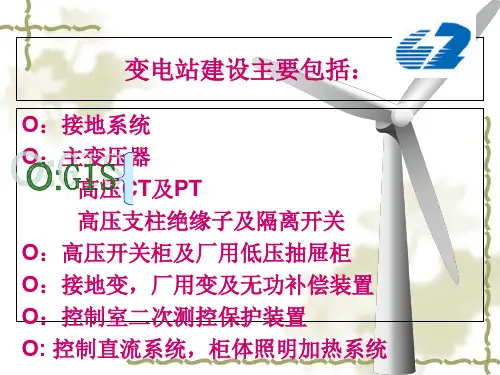

• 变电站主要设备(以220kV站为例)有金属封 闭式组合电器简称GIS、主变压器、35kV 配电装置、无功补偿装置、站用电装置、 主控与直流设备、通信系统设备、图像监 控及环境监测、防雷及接地、电缆等设施。 下面分别进行简要介绍：
