钻井知识点
钻井重点整理
第一章静液压力：由液柱自身的重力所引起的压力，它的大小与液体的密度、液柱的垂直高度或深度有关。
上覆岩层压力：地层某处的上覆岩层压力是指该处以上上地层岩石基质和孔隙中流体的总重力所产生的压力。
地层压力：指岩石孔隙中的流体所具有的压力，也称地层孔隙压力。
基岩压力：指由岩石颗粒之间相互接触来支撑的那局部上覆岩层压力，亦称有效上覆岩层压力或颗粒间压力，这局部压力是不被孔隙水所承当。
异常压力：异常低压和异常高压统称为异常压力。
地层压力评价的结论：在正常地层压力井段，随着井深深度增加，岩石的孔隙度减小，声波速度增大，声波时差减小(具体12 页)地层压力监测结论(16页1-19式dc-D曲线)地层破裂压力：在井下一定深度裸露的地层，承受流体的压力的能力是有限的，当液体压力到达一定数值时会使地层破裂，这个液体压力称地层破裂压力。
第二章钻头分类：目前石油钻井中使用的钻头分为牙轮钻头、金刚石材料钻头及刮刀钻头三大类。
其中牙轮钻头的牙齿按材料不同分为铣齿 (也称钢齿) 或鑲齿(也称硬质合金齿)两大类。
钻柱的作用：1、钻柱在钻井过程中的作用(1) 为钻井液由井口流向钻头提供通道(2) 给钻头施加适当的压力(钻压) ，使钻头的工作刃不断吃入岩石(3) 把地面动力(扭矩等)传递给钻头，使钻头不断旋转破碎岩石(4) 起下钻头(5) 根据钻柱的长度计算井深2、钻柱的特殊作用(1) 通过钻柱可以观察和了解钻头的工作情况、井眼状况及地层情况等(2) 进行取芯、挤水泥、打捞井下落物、处理井下事故等特殊作业( 3)对地层流体及压力状况进行测试与评价，即钻杆测试，又称中途测试钻柱的组成：钻柱由钻杆、钻杆段和下部钻具组合三大局部组成。
钻杆的钢级：钻杆的钢级是指钻杆钢材的等级，它是钻杆钢材的最小屈服强度。
API规定的钻杆钢级有D E、95 (X)、105 (G)、135 (S)其中X、G S为高强度钻杆。
钻柱设计计算第三章虑失和造壁：当钻头钻穿带孔隙的渗透性地层时，由于一般情况下钻井液的静液柱压力总是大于地层压力地层内渗透，钻井液中的液体在压差的作用下便向地层内渗透，这个过程称为钻井液的虑失。

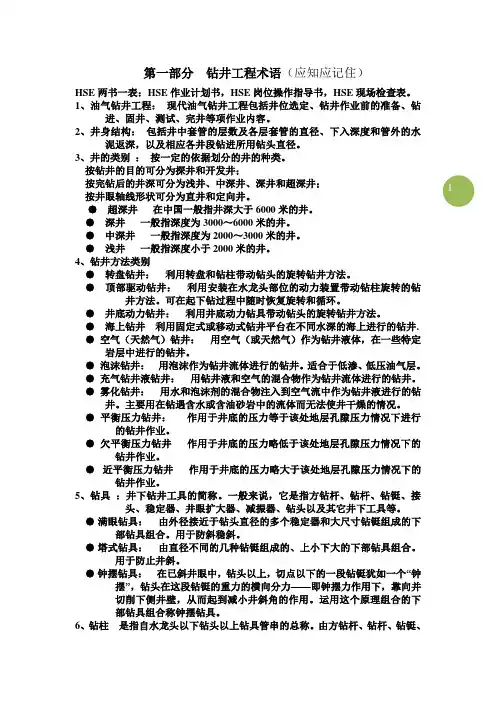

钻井工程知识.
1第一部分 钻井工程术语（应知应记住）HSE 两书一表：HSE 作业计划书，HSE 岗位操作指导书，HSE 现场检查表。
1、油气钻井工程： 现代油气钻井工程包括井位选定、钻井作业前的准备、钻进、固井、测试、完井等项作业内容。
2、井身结构： 包括井中套管的层数及各层套管的直径、下入深度和管外的水泥返深，以及相应各井段钻进所用钻头直径。
3、井的类别 ： 按一定的依据划分的井的种类。
按钻井的目的可分为探井和开发井； 按完钻后的井深可分为浅井、中深井、深井和超深井；按井眼轴线形状可分为直井和定向井。
● 超深井 在中国一般指井深大于6000米的井。
● 深井 一般指深度为3000～6000米的井。
● 中深井 一般指深度为2000～3000米的井。
● 浅井 一般指深度小于2000米的井。
4、钻井方法类别● 转盘钻井： 利用转盘和钻柱带动钻头的旋转钻井方法。
● 顶部驱动钻井： 利用安装在水龙头部位的动力装置带动钻柱旋转的钻井方法。
可在起下钻过程中随时恢复旋转和循环。
● 井底动力钻井： 利用井底动力钻具带动钻头的旋转钻井方法。
● 海上钻井 利用固定式或移动式钻井平台在不同水深的海上进行的钻井.● 空气（天然气）钻井： 用空气（或天然气）作为钻井液体，在一些特定岩层中进行的钻井。
● 泡沫钻井： 用泡沫作为钻井流体进行的钻井。
适合于低渗、低压油气层。
● 充气钻井液钻井： 用钻井液和空气的混合物作为钻井流体进行的钻井。
● 雾化钻井： 用水和泡沫剂的混合物注入到空气流中作为钻井液进行的钻井。
主要用在钻遇含水或含油砂岩中的流体而无法使井干燥的情况。
● 平衡压力钻井： 作用于井底的压力等于该处地层孔隙压力情况下进行的钻井作业。
● 欠平衡压力钻井 作用于井底的压力略低于该处地层孔隙压力情况下的钻井作业。
● 近平衡压力钻井 作用于井底的压力略大于该处地层孔隙压力情况下的钻井作业。
5、钻具 ：井下钻井工具的简称。
一般来说，它是指方钻杆、钻杆、钻铤、接头、稳定器、井眼扩大器、减振器、钻头以及其它井下工具等。
井下作业工钻井知识
一．井的概念石油和天然气埋藏在地下几十米和几千米的油气层中，要把它开采出来，需要在地面和地下油气层中建立一条油气通道，这条通道就是井。
为了开采石油和天然气，在油田勘探和开发的过程中，凡是为了从地下获得油气而钻的井，统称为石油井。
对于一口钻完进尺的井眼，井内有钻井液和泥饼保护井壁，这时的井称之为裸眼井。
裸眼井下入套管，再用水泥浆封固套管与井壁之间的环形空间，封隔油（汽、水）层后，就形成了可以开采油气的石油井。
为达到不同的勘探目的及适应油、气田开发的需要，在油气田的不同部位上，分别打着不同类型的井。
主要类型有：探井、资料井、生产井、注水井、观察井、检查井、调整井。
1）探井：在经过地球物理勘探证实有希望的地质构造上，为探明地下构造及含油情况，为寻找油气田而钻的井，称为探井。
2）资料井：为了取得编制油田开发方案所需要的资料而钻的井，称之为资料井。
这种井要求全部或部分取岩心。
3）生产井：用来采油、采气的井称之为生产井。
4）注水井：用来向油层内注水保持油层压力的井，称之为注水井。
5）观察井：在油田开发过程中，专门用来观察油田地下动态的井，叫观察井。
如观察各类油层的压力、含水变化规律和单层水淹规律等。
观察井一般不负担生产任务。
6）检查井：在油田开发过程中，为了检查油层开采效果而钻的井。
7）调整井:为了挽回死油区的储量损失，改善断层遮挡地区的注水开发效果，以调整平面矛盾严重地段的开发效果而补钻的井称之为调整井。
调整井用以扩大扫油面积，提高采油速度，改善开发效果。
二、井身结构井身结构是指由直径、深度和作用各不相同，且均注水泥封固的环形空间而形成的轴心线重合的一组套管和水泥环的组合。
如图所示：1.井身结构的组成及作用井身结构主要有导管、表层套管、技术套管、油层套管和各层套管的水泥环等组成。
1）导管：井身结构中下入的第一层套管叫导管，其作用是保持井口附近的地表层。
2）表层套管：井身结构中第二层套管叫表层套管，一般为几十至几百米。
钻井知识
1、井：以勘探开发石油和天然气为目的的，在地层中钻出的具有一定深度的圆柱形孔眼。
2、井口：井的开口端。
3、井底：井的底端。
4、裸眼：未下套管部分的井段。
5、井深：从转盘补心面至井底的深度。
6、井壁：井眼的圆柱形表面。
7、环空：井中下有管柱时，井壁与管柱或管柱与管柱之间的圆环形截面的柱状空间。
8、井眼轴线：井眼的中心线。
9、井身结构：指的是钻头钻深、相应井段的钻头直径、下入的套管层数、直径及深度、各层套管外的水泥返高以及人工井底等。
10、人工井底：设计的最下部油层下的阻流环或水泥塞面。
(注：该定义不全面，人工井底是可变的)11、井的类别：按一定依据划分的井的总类。
按钻井的目的可分为探井和开发井等；按完钻后的井深可分为浅井(<1200m)、中深井(1200～3000m)、深井(3000～5000m)和超深井(>5000m)；按井眼轴线形状可分为直井和定向井。
12、探井：指以了解地层的时代、岩性、厚度、生储盖的组合和区域地质构造，地质剖面局部构造为目的，或在确定的有利圈闭上和已发现油气的圈闭上，以发现油气藏、进一步探明含油气边界和储量以及了解油气层结构为目的所钻的各种井，包括地层探井、预探井、详探井和地质浅井。
13、开发井：指为开发油气田所钻的各种采油采气井、注水注气井，或在已开发油气田内，为保持一定的产量并研究开发过程中地下情况的变化所钻的调整井、补充井、扩边井、检查资料井等。
14、直井：井眼轴线大体沿铅垂方向，其井斜角、井底水平位移和全角变化率均在限定范围内的井。
15、定向井：沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井。
16、丛式井：在一个井场上或一个钻井平台上，有计划地钻出两口或两口以上的定向井(可含一口直井)。
17、救援井：为抢救某一口井喷、着火的井而设计、施工的定向井。
18、多底井：一个井口下面有两个或两个以上井底的定向井。
19、大斜度井：最大井斜角在60°～86°的定向井。
钻工培训知识点总结
钻工培训知识点总结1. 钻井原理和流程钻井是一项复杂的工程，需要根据地质条件和钻井目标选择合适的钻井方法和工艺。
钻井的基本流程包括井口准备、钻井设计、钻井施工、固井和完井。
钻井原理涉及到地层压力、流体力学、钻头工作原理等知识，钻工需要了解这些知识来指导实际的操作。
2. 钻井设备和工具钻井设备和工具是钻工工作的关键，包括钻机、钻头、扩孔器、泥浆循环系统等。
钻工需要了解各种设备和工具的使用方法、结构原理和维护保养知识，确保设备正常运转和工作安全。
3. 钻井技术钻井技术是钻工必须掌握的核心知识，包括钻井动力、转速、进给速度、排渣方式、压裂技术、井眼防塌等。
钻工需要掌握不同井型、不同地质条件下的钻井技术，以及处理钻井过程中的各种意外情况的应对方法。
4. 安全生产钻工是一个高风险行业，安全生产是最重要的。
钻工培训应包括安全技术规范、安全操作流程、事故应急处理等方面的知识，提高钻工的安全意识和应对突发事件的能力。
5. 环境保护钻井过程中会产生大量的废水、废渣和废气，对环境造成污染。
因此，钻工需要了解环境法规和政策，采取环保措施，减少对环境的影响。
6. 质量管理钻井工程的质量与井筒的稳定性、完井后的产油效果直接相关。
因此，钻工需要了解质量管理的方法和技术，确保钻井工程的质量符合要求。
7. 管理技能作为一名钻工，除了技术知识，还需要具备一定的管理技能。
包括团队管理、沟通协调、问题解决、资源调配等方面的知识和技能。
8. 专业知识钻工还需要了解地质学、化学、工程力学、石油勘探等专业知识，以便更好地理解钻井工程的相关内容。
以上便是关于钻工培训的一些知识点总结，希朝对钻工培训感兴趣的朋友有所帮助。
钻井基础知识(员工培训材料1)
8、组织停工时间：是指由于组织工作不善、器材供应不及时或劳力调配 不当，等待命令等原因而造成的停工时间。
9、复杂情况时间：是指处理因井斜过大或井壁坍塌、回填重钻、井漏、 水侵、气侵、遇阻遇卡、钻井液循环发生故障、钻井液性能变坏、跳钻、 蹩钻等作业时间。
第三节 钻井施工流程
二、钻前工程
1、道路勘测
道路勘测是对井队搬迁所经过的道路进行实地调查，以保证安全 顺利地搬迁。
1）勘查道路、桥梁、涵洞宽度、高度及承载能力。 2）沿途的通讯线、电力线分布情况等。
不符合搬迁要求及时进行整改或改变线路。
2、基础施工（由钻前队伍施工） 基础是安装钻井设备的地方，目的是保证钻井设备的稳固，保证设
3、钻井进尺：是衡量钻井工作量的基本指标。一般钻井进尺从转盘面算起， 多井底定向井的钻井进尺从原井眼侧出的位置开始计算，与原井眼累计计算进 尺。包括取心进尺、地质报废进尺和自然灾害造成的其它报废进尺，计算单位： 米。
第二节 钻井经济技术指标
4、工程报废进尺：由于钻井工程故障等 原因造成的报废进尺，不能作为钻进 进尺上报。 5、取心进尺： 是指实际取心钻进的进尺。它是衡量取心工作量的基本指标， 计算单位：米。 6、钻井周期：是指一口井从开钻到完钻所用的时间。一般用天（d）或小时 （h）表示。 7、完井周期：是完钻日期到完井日期之间的作业时间。 8、建井周期：是指从钻机搬迁安装到完井为止的全部时间。包括搬迁安装时 间、钻进时间和完井时间三部分。
一、钻前工程
在一口井施工前所进行的定井位、道路勘查、钻机基础 施工等作业叫钻前工程。
钻井工程知识
三、钻井工程基础知识应知部分1.钻压：施加于钻头上的重力。
钻压=钻具总重量+大钩重-大钩负荷。
2.钻井设备：是指进行钻井作业所需要的各种机械设备的总称。
3.立管压力：立管内的钻井液循环压力。
4.转盘转数：转盘每分钟旋转的圈数。
5.泵冲数：钻井液泵活塞每分钟往返的次数（活塞往返一次为一冲）。
6.泵排量：单位时间内钻井液泵输出的液体量。
7.井控技术：是指对油气井压力的控制技术。
8.钻井事故：是指钻井过程中由于各种原因造成的钻具折断、井喷、卡钻、井下落物、井塌等恶果。
其危害很大。
9.卡钻：是指钻具在井内不能自由活动，甚至有不能循环钻井液的现象。
10.钻具：是指包括方钻杆、钻铤、连接接头、钻头及其它下井工具构成的管串或钻柱。
11.方钻杆：是中段为正四方或正六方形的中空厚壁管体，上端为左旋（反）螺纹，下端为右旋（正）罗纹。
方钻杆起到连接水龙头与钻杆，传递转盘扭矩给钻杆的作用。
12.钻时：钻井过程中，每钻进单位进尺所需要的纯钻进时间。
13.井深：从地面向地下钻进形成的井眼深度。
井深的起始零点是转盘上平面。
钻达的最大停钻井深称为井底或井底深度。
14.方入：方钻杆入井部分的长度或者说方钻杆进入转盘上平面以下部分的长度。
15.自然电位测井：在测井过程中，当供电电极停止供电，测量电极在正对孔隙型渗透地层，测得自然电场位差，称为自然电位测井（SP）。
16.视电阻率测井：是以钻井液为媒介，使电极与地层沟通来进行的测井方法。
17.声波测井：是以振动波在地层、泥饼、钻井液中传播时，其速度和幅度的衰减变化来研究地层特性。
一般用于检查固井质量。
18.放射性测井：有些原子核是不稳定的，有放射性。
它可以是自然的，也可以是由粒子轰击激发出来的。
核射线有α、β、γ三种，其中只有γ射线是频率很高的电磁波型，具有足够的穿透力，能使井下计数器工作。
放射性测井就是利用γ射线这一特性。
19.钻井液密度：是指单位体积钻井液的质量。
20.钻井液粘度：是指钻井液流动时固体颗粒之间，固体与液体之间以及液体分子之间内磨檫的总反映。
钻井基本知识
按钻井方式分类：陆地钻井、 海上钻井等
按钻井液分类：清水钻井、 泥浆钻井等
02
钻井设备
钻机
定义：钻机是用于钻孔的设备，是钻井基本设备之一
组成：钻机由钻头、钻杆、钻铤、稳定器等组成
分类：钻机可根据钻孔深度、钻孔直径、钻孔目的等进行分类
应用：钻机广泛应用于石油、天然气、矿产等资源勘探开发领域
添加标题
添加标题
水：稀释粘土，使其易于操作
添加标题
添加标题
重晶石：增加钻井液的密度，有 助于平衡地层压力
钻井液的性能
密度：钻井液的重量，影响钻压和排量 粘度：钻井液的粘稠度，影响悬浮和携带岩屑 切力：钻井液的抗剪切力，影响井壁稳定 滤失性：钻井液中的水分透过滤纸的能力，影响井壁泥饼的形成和地层渗透率
钻井基本知识
单击此处添加副标题
汇报人：
目录
钻井概述 钻井液 钻井应用
钻井设备 钻井技术 钻井发展趋势与挑战
01
钻井概述
钻井的定义
钻井是一种通过钻探技术将地面钻穿，从而形成井筒的工程技术。
钻井是石油、天然气等资源开发的重要手段，也是地质勘探、水文地质调查等领域的重要技术 手段。
钻井的主要目的是为了获取地下资源，同时也可以为地质研究、地下水利用等提供基础数据。
钻头
钻头是钻井设备中的重要组成部分，用于破碎岩石并形成井眼 钻头类型多样，包括刮刀钻头、牙轮钻头和金刚石钻头等 钻头选择应根据地层特性和钻井要求进行，以提高钻井效率 钻头磨损和损坏应及时更换，以保证钻井安全和效率
钻杆
定义：钻杆是钻井设备中的主要组成部分，用于传递钻压和扭矩
材质：通常采用高强度钢材制成，也有采用合金钢、不锈钢等材料
钻井液的循环与净化
钻井工程基础知识
第一节钻井工程钻井分直井和定向井。
定向井可分为：普通定向井、大斜度井、丛式井、多底井、斜直井、水平井等。
普通定向井：在一个井场内仅有一口最大井斜角小于60°的定向井。
大斜度井：在一个井场内仅有一口最大井斜角在60°～86°X围内的定向井。
丛式井：在一个井场内有计划地钻出的两口或两口以上的定向井组，其中可含一口直井。
多底井：一个井口下面有两个或两个以上井底的定向井。
斜直井:用倾斜钻机或倾斜井架完成的，自井口开始井眼轨道一直是一段斜直井段的定向井。
动画3-1一、钻井过程1、准备工作定井位：地质师根据地质上或生产上的需要确定井身轴线或井底的位置。
修公路：主要保障能通行重车，有的满载车总重可达39～40吨或更多。
平井场：在井口周围平整出一块场地以供施工之用。
井场面积因钻机而异，大型钻机约需120×90m2，中型钻机可为100×60m2。
打基础：为了保证施工过程中各设备不因下陷不均匀而歪斜，要打基础。
小些的基础用预制件，大的基础则在现场用混凝土浇灌。
安装：立井架，安装钻井设备。
2、钻进当前世界各地普遍使用的打井方法是旋转钻井法，此法始于1900年。
钻进：钻进直接破碎岩石的工具叫钻头。
钻进时用足够的压力把钻头压到井底岩石上，使钻头的刃部吃入岩石中。
钻头上边接钻柱，用钻柱带动钻头旋转以破碎并底岩石广井就会逐渐加深。
加到钻头上的压力叫钻压，是靠钻柱在洗井液中的重量(即减去浮力后的重量)的一部分产生的。
钻柱把地面的动力传给钻头，所以，钻柱是从地面一直延伸到井底的，井有多深，钻柱就有多长。
随着井的加深，钻柱重量将逐渐加大，以致于将超过钻压的需要。
过大的钻压将会引起钻头、钻柱、设备的损坏，所以必需将大于钻压的那部分钻柱重量吊悬起来，不使作用到钻头上。
钻柱在洗井液中的重量称为悬重，大于钻压需要而吊悬起来的那部分重量称为钻重。
亦即钻压=悬重一钻重。
井加深的快慢，即钻进的速度，用机械钻速或钻时表示。
钻井工程专业知识
第一章钻井的工程地质条件1.钻井的工程地质条件：与钻井工程有关的地质因素的综合。
2.静液压力：液柱自身的重力所产生的压力。
3.上覆岩层压力：该处以上地层岩石基质和孔隙中流体的总重力所产生的压力。
4.地层孔隙压力/地层压力：岩石孔隙中的流体所具有的压力。
5.基岩应力：岩石骨架所承担的部分压力。
6.声波时差法：通过测量声波在不同地层中传播的速度可识别地层岩性、判断储集层、确定地层孔隙度和计算地层孔隙压力。
7.声波时差法原理：8.Dc指数法：机械钻速法，只考虑压差的影响，机械钻速随压差的增大而减小。
9.Dc指数法原理：10.泊松比：水平应力与垂直应力之比。
11.地层坍塌压力：钻井液密度过低，井壁应力将超过岩石的抗剪强度而产生剪切破坏（井眼坍塌扩径、屈服缩径），此时的井眼液柱压力即为地层坍塌压力。
12.三轴应力条件下，岩石力学性质：随着围压的增大，岩石表现出从脆性向塑形的转变，并且围压越大，岩石破坏前所呈现的塑形也越大。
13.岩石的可钻性：岩石抗破碎的能力。
14.岩石的研磨性：岩石磨损钻头的能力。
15.硬度与抗压强度的区别：硬度只是固体表面的局部对另一物体压入或侵入时的阻力，抗压强度则是固体抵抗固体整体破坏时的阻力。
第二章石油钻机及钻井工具1.石油钻机：用来进行油气勘探、开发的成套钻井设备，是由多种机器设备组成、具有多种功能的联合工作机组。
八大系统：动力驱动系统、传动系统、提升系统、旋转系统、钻井液循环系统、控制系统、钻机底座、辅助设备系统。
三种能力：起下钻能力、旋转钻进能力、循环洗井能力。
2.钻柱：钻头以上、水龙头以下部分工具的总称，其主体包括方钻杆、钻杆、钻铤、转换接头及稳定器等井下工具。
3.中性点：钻柱上轴向力等于0的点（N点）。
4.钻铤：与钻杆相比，钻铤的主要特点是壁厚大，具有较大的重量和刚度，可承受较大的轴向压力而不发生弯曲。
5.钻铤的作用：a.给钻头施加钻压；b.保证压缩条件下的必要强度；c.减轻钻头的振动、摆动和跳动等，使钻头工作平稳；d.控制井斜。
钻井人的必备知识
钻井人的必备知识
作为钻井人，需要掌握以下必备知识：
1. 钻井工程基础知识：了解钻井的基本概念、原理、流程、设备等。
2. 井下工具的结构和规范：掌握井下工具的结构和规范，包括钻头、钻杆、套管、水泥头等，以便在钻井过程中进行选型和使用。
3. 钻井液的种类和使用方法：了解不同类型的钻井液的成分和用途，以及如何正确地配制、使用和处理钻井液。
4. 钻井安全知识：熟悉钻井过程中可能遇到的危险和安全措施，包括如何正确使用安全设备、如何应对突发事件等。
5. 钻井操作技能：掌握钻井操作技能，包括如何操作钻井设备、如何判断钻井过程中的异常情况等。
6. 钻井质量管理知识：了解如何进行钻井质量管理，包括如何制定质量控制计划、如何进行质量监测等。
7. 环境保护和安全生产知识：了解钻井过程中的环境保护和安全生产要求，包括如何正确处理废弃物、如何预防事故等。
8. 钻井相关法律法规和标准：了解钻井相关的法律法规和标准，包括环境保护法、安全生产法、钻井行业标准等。
9. 英语知识：掌握一定的英语基础知识，能够读懂和编
写钻井相关的英文资料。
10. 地热能知识：了解地热能的基本概念、原理、应用等，以及地热能与钻井的关系。
钻井知识
• 4）、离心机 • 离心机有沉淀式、筛筒式、水力涡轮式、 叠片式等多种类型，而在石油钻井中处 理钻井液用的多数是前三种。 • 离心机主要用在加重钻井液中回收重晶 石和清除细小固相及胶体，在非加重钻 井液中清除钻屑，也可用离心机对旋流 器排出的底流进行第二次分离，回收液 相，排除钻屑。 • 离心机的处理量和分离粒度与其转速和 容量有关。
2、粘度和切力过低也不利于钻井，如： ⑴洗井不良，井眼净化效果差； ⑵冲刷井壁加剧，引起井塌等井下事故； ⑶岩屑过细影响录井。
• 三）、滤失量和泥饼质量与钻井工作的关系 • 钻井液滤失量过大，泥饼厚而虚，会引起一系 列问题。 • 1、易造成地层孔隙堵塞而损害油气层，滤液 大量进入油气层，会引起油气层的滲透率等物 性变化，损害油气层，降低产能。 • 2、泥饼在井壁堆积太厚，环空间隙变小，泵 压升高。 • 3、易引起泥包钻头，下钻遇阻、遇卡或堵死 水眼。 • 4、在高滲透地层易造成较厚的滤饼而引起阻 卡，甚至发生压差卡钻。
• ⑵除泥器。直径为100毫米和150毫米的 旋流器称为除泥器。其处理能力是：在 进料压力为0.2兆帕时不低于10和15立方 米每小时。正常工作的除泥器能清除约 95％大于40微米的钻屑和约50％大于15 微米的钻屑。除泥器能除去12～13微米 的重晶石，因此，不能用它来处理加重 钻井液。在使用中，除泥器的许可处理 量，应为钻井时最大排量的125％～150 ％。
• 3、腐植酸类 • 利用褐煤中的腐植酸进行磺化或硝化而 形成的各种盐类。它既有降滤失作用， 又有降粘作用。 • ⑴腐植酸钠 • 代号NaHm或NaC，是由褐煤和NaOH水解产 物，黑褐色粉末，易溶于水，水溶液呈 碱性。主要用作淡水钻井液的降滤失剂， 具有降粘作用，抗温性好。
• 二、有机处理剂 • 一）、稀释剂（降粘剂） • 稀释作用主要是通过稀释剂分子在粘土 颗粒某些部位的吸附，改变粘土颗粒的 表面水化状态，减弱或拆散钻井液内部 的网状结构来达到稀释的目的。
钻井专业知识
项目一、倒换钻机大绳倒换大绳的步骤如下：1将空游车大钩放置在钻台上2松开死绳固定器绳卡及压板，手握制动杆（无制动杆的死绳固定器可通过木滚筒控制钢丝绳放出速度），放出需用的储备在木滚筒上的钢丝绳3慢合低速气开关，使滚筒轻轻地转动，将要换上来的新钢丝绳缠绕在滚筒上4然后倒开滚筒上缠绕的钢丝绳，松开活绳头压板，剁去报废的一段，并把它从滚筒上抽去，将新的活绳头用压板固定牢固5重拍滚筒第一层钢丝绳，提起并调整游车大钩的高度。
对无绳槽的滚筒，当吊卡贴近转盘面时，大型钻机约留一层半，轻便钻机不低于6圈6最后紧固死绳头。
项目二、使用压杆式黄油枪操作步骤：1检查黄油枪，要求其活塞密封良好、油道畅通。
润滑脂干净无杂质2拉出拉杆，使活塞靠近后端，锁住拉杆3旋下前端盖，装满润滑脂4旋上前端盖，将拉杆解锁5往复掀动手柄，排出空气至油枪头出现润滑脂为止6将黄油枪对正润滑部位的黄油嘴并压紧，然后往复掀动手柄将润滑脂缓慢压入7注完后拔出黄油枪，将其擦净放好技术要求1所用润滑脂要干净无杂质，以防止堵塞油道2注润滑脂时，油枪头要与黄油嘴对正，倾斜度不得大于15度3注润滑脂必须在所保养的设备停止运转的情况下进行，并要做好明显标记。
项目三、启动振动筛操作步骤：1、检查准备工作（1）．要检查振动筛电动机及护罩的固定情况，要求螺丝齐全、固定牢靠。
（2）振动弹簧或橡胶块无断裂或脱落。
（3）检查皮带和筛布的松紧度，要求松紧合适。
（4）偏心轴要注油润滑。
（5）电动机接线要符合要求2盘泵2～3圈，查看转动是否正常3两次挂合启动4振动筛进入正常工作状态。
技术要求：1禁止戴湿手套操作电源开关2要保持筛布清洁，不准用铁锹刮泥砂3严禁在筛布上站人或放重物。
振动筛的常见故障及维护振动筛过热:1检查砂泵吸入管是否有砂子堆积并清理 2检查轴承密封套是否有空气漏入泵，并上紧润滑剂漏失：使用高温润滑剂轴承中有砂:清洗轴和轴承，重新润滑轴承有噪音:更换轴承振动不稳:检查皮带是否损坏,松动或在一直线上,检查平衡装置,然后分别加以解决岩屑向上跑:调动电动机三相电源线的任意两相接线，改变转动方向响声大:紧固偏心轴的固定螺丝振动力减弱:更换振动元件掉皮带:校正皮带轮，拉紧皮带项目四、检查钻杆操作步骤：1检查准备工作：撬杠、钢丝刷、绵纱2滚动钻杆，平视钻杆，仔细观察其是否弯曲，并同时认真观察检查其本体是否有明显伤痕。
钻井基础知识
现代钻井系统组成
钻井液的性能主要有：(1)密度；(2)粘度；(3)屈服
值；(4)静切力；(5)失水量；(6)泥饼厚度；(7)含砂量；(8) 酸碱度；(9)固相、油水含量。
泥浆泵将泥浆打入循环管线 现代钻井系统组成
三开钻进
下中间套管
二开固井 下生产套管 完井固井
三、钻进流程
钻进基本过程包括： 钻进、接单根、起钻、换钻头、下钻等
钻 进：钻头破碎岩石使井眼不断加深
接单根：通过接单根使钻具不断加长 起下钻：将井内钻具起出或将井内起出的钻具重新下到井内 换钻头：起出钻具卸掉旧钻头换上新钻头重新下入井中 循环钻井液：钻头提离井底并保持钻井液的循环
件
四、固井施工流程
固井施工
→固井设备 水泥灰罐 固井施工作业
固 井 施 工
↓ 固 井 附 件
水泥头
喷射混合器及漏斗
干水泥 清 水
水泥浆
提纲
一.钻井的概念 二.现代钻井系统组成
三.钻井流程
四.固井施工流程 五.完井技术
提纲
一.钻井的概念 二.现代钻井系统组成
三.钻井流程
四.固井施工流程
五.完井技术
填井放弃。当确定地层没有工业油气流，放弃该
井。如果有工业油气流需要完井，莫里青主要以 射孔完井为主。
五、完井技术
固井射孔完井法 适用条件
-- 适用范围广，一般无不适用地层。 类 型
优点
缺点
射 孔 完 井
1.可有选择性地射开地层， 1.出油面积小， 实现分层开采 完善程度较差 2.在生产井段能选择性的进 2.对井深和射孔 行修井作业 浓度要求严格 3.可进行各种井下增产措施 3.固井质量要求 4.可以多层完井 高，水泥浆可能 5.适合多种类型油气藏完井 伤害油气层
钻井重点整理
第一章静液压力：由液柱自身的重力所引起的压力，它的大小与液体的密度、液柱的垂直高度或深度有关。
上覆岩层压力：地层某处的上覆岩层压力是指该处以上上地层岩石基质和孔隙中流体的总重力所产生的压力。
地层压力：指岩石孔隙中的流体所具有的压力，也称地层孔隙压力。
基岩压力：指由岩石颗粒之间相互接触来支撑的那部分上覆岩层压力，亦称有效上覆岩层压力或颗粒间压力，这部分压力是不被孔隙水所承担。
异常压力：异常低压和异常高压统称为异常压力。
地层压力评价的结论：在正常地层压力井段，随着井深深度增加，岩石的孔隙度减小，声波速度增大，声波时差减小（具体12页）地层压力监测结论（16页1-19式dc-D曲线）地层破裂压力：在井下一定深度裸露的地层，承受流体的压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称地层破裂压力。
第二章钻头分类：目前石油钻井中使用的钻头分为牙轮钻头、金刚石材料钻头及刮刀钻头三大类。
其中牙轮钻头的牙齿按材料不同分为铣齿（也称钢齿）或鑲齿（也称硬质合金齿）两大类。
钻柱的作用：1、钻柱在钻井过程中的作用(1)为钻井液由井口流向钻头提供通道(2)给钻头施加适当的压力（钻压），使钻头的工作刃不断吃入岩石(3)把地面动力（扭矩等）传递给钻头，使钻头不断旋转破碎岩石(4)起下钻头(5)根据钻柱的长度计算井深2、钻柱的特殊作用(1)通过钻柱可以观察和了解钻头的工作情况、井眼状况及地层情况等(2)进行取芯、挤水泥、打捞井下落物、处理井下事故等特殊作业（3）对地层流体及压力状况进行测试与评价，即钻杆测试，又称中途测试钻柱的组成：钻柱由钻杆、钻杆段和下部钻具组合三大部分组成。
钻杆的钢级：钻杆的钢级是指钻杆钢材的等级，它是钻杆钢材的最小屈服强度。
API规定的钻杆钢级有D、E、95（X）、105（G）、135（S）其中X、G、S为高强度钻杆。
钻柱设计计算第三章虑失和造壁：当钻头钻穿带孔隙的渗透性地层时，由于一般情况下钻井液的静液柱压力总是大于地层压力地层内渗透，钻井液中的液体在压差的作用下便向地层内渗透，这个过程称为钻井液的虑失。
钻井工程知识点
钻井工程知识点1、静液柱压力答：是由静液柱自身重力产生的压力，大小等于液体的密度乘以重力加速度与静液柱垂直深度2、聚结稳定性答：聚结稳定性则指分散相颗粒是否自动粘结变大的性质。
若实际上不自动降低分散度，则称此体系具有聚结稳定性。
3、沉降稳定性答：沉降稳定性是指重力作用下分散相颗粒是否容易下沉的性质。
若沉降速度很小，甚至可忽略不计，则称该体系具有沉降稳定性。
4、岩石的硬度答：一压头压人岩石并使之破坏，则岩石局部压坏时的单位载荷，称之为岩石硬度，是岩石的机械性质。
5、井深：井眼轴线上任一点到井口的井眼长度称为该点的井深，也称测量井深或斜深。
6、井斜角：井眼轴线上任一点的井眼方向线（切线，指向前方）与通过该点的重力线间之间的夹角，称为该点的的井斜角。
7、方位角：井眼轴线上任一点的正北方向线与该点的井眼方向线在水平面投影线之间的夹角，称为该点处方位角。
8、井斜变化率：单位长度井段内井斜角的改变值称为井斜变化率。
9、方位角的变化率：单位长度井段内方位角的改变值称为方位变化率。
10、井眼曲率（全角变化率，狗腿角严重度）单位井段长度内井眼切线倾角的改变。
通常以两测点间切线倾角的变化值与两侧点间井段长度的比值表示。
它决定着设计的可行性、经济性、和安全性。
井眼曲率大，可以在较短的弯曲井段内获得所需的较大的井斜角，从而节省造斜进尺和施工费用。
但是，井眼曲率过大会加剧钻具磨损，甚至造成段钻具事故。
，也会使钻具通过困难并给后期的完井作业和采油工程增加麻烦。
1、钻井液基本成分由分散相、分散介质和化学处理剂组成。
2、溢流发生时，应迅速关井，并且准确记录立管压力、套压和钻井液增量。
3、钻井作业中，泥饼过厚也至少会产生两个害处：井径缩小，引起起下钻遇阻遇卡；泥饼粘附卡钻。
因此生产现场上要求泥饼的特点是薄、密、韧。
失水量要适量。
4、钻进工艺的系统目标主要体现在安全、成功、效益三个方面。
5、声波在地层中传播的速度与岩石的密度、结构、孔隙度及埋藏深度有关。
钻井基础知识简介中油海
中国石油集团海洋工程有限公司 钻 井事业部
China National Petroleum Offshore Engineering Co. Ltd. Drilling Division
⑥、对松软地层，可能泡垮易坍塌地层，形成不规 则的井眼、引起井漏等。 因此，泥饼一定要薄、致密、韧性好，能经 受钻井液液流的冲刷。
④、固相含量高，钻井液的流变性难以控制，且流阻大， 功耗多，钻井效率低。
中国石油集团海洋工程有限公司 钻 井事业部
China National Petroleum Offshore Engineering Co. Ltd. Drilling Division
⑤、含砂量大，易造成钻头、钻具等机械设 备的磨损。
避免沉砂卡钻。
中国石油集团海洋工程有限公司 钻 井事业部
China National Petroleum Offshore Engineering Co. Ltd. Drilling Division
6、润滑并冷却钻头、钻具。 7、防止地层中盐水、盐岩、石膏、芒硝等对钻井液的化
学污染，防止硫化氢污染和损害。 8、利用钻井液传递获取脉冲信号，通过精密仪器准确获
中国石油集团海洋工程有限公司 钻 井事业部
China National Petroleum Offshore Engineering Co. Ltd. Drilling Division
三、钻井中地质录井工作
1、钻时录井 通过计时器把实钻一个规定的单位进尺的时
间反映并记录下来的过程，一般用“分／米”表 示。
中国石油集团海洋工程有限公司 钻 井事业部
China National Petroleum Offshore Engineering Co. Ltd. Drilling Division
钻井现场基本知识
谢谢！
三、定向井基本知识
1、定向井简介；
定向井就是使井身沿着预先设计的井斜和方位钻达目的层的钻 井方法。其剖面主要有三类：(1)两段型：垂直段+造斜段；(2)三段 型：垂直段+造斜段+稳斜段；(3)五段型：上部垂直段+造斜段+稳斜 段+降斜段+下部垂直段。水平井是定向井的一种，一般的油井是垂直 或倾斜贯穿油层，通过油层的井段比较短。而水平井是在垂直或倾斜 地钻达油层后，井筒转达接近于水平，以与油层保持平行，得以长井 段的在油层中钻进直到完井。这样的油井穿过油层井段上百米以至二 千余米，有利于多采油，油层中流体流入井中的流动阻力减小，生产 能力比普通直井、斜井生产能力提高几倍。
龙头→钻柱内→钻头→钻柱外环形空间→井口、泥浆 (钻井液)槽→钻井液净化设备→钻井液罐。
二、钻井基本知识
7、影响机械钻速的因素： (1)钻压、转速和钻井液排量； (2)钻井液性质； (3)钻头水力功率的大小； (4)岩石可钻性与钻头类型。
二、钻井基本知识
8、钻井中井下复杂情况 钻进中由钻井液的类型与性能选择不当、井身质量较差等原因 ，造成井下遇阻、遇卡、以及钻进时严重蹩跳、井漏、井喷等 ，不能维持正常钻井和其他作业的正常进行的现象。
钻井现场基本知识
目录
一、进入井场及现场工作注意事项； 二、钻井基本知识； 三、定向井基本知识。
一、进入井场及现场工作注意事项；
1、进入井场，要保持良好的精神状态和健康的身体。 2、安全第一，预防为主。
a、穿戴好劳动保护用品：安全帽、工衣、工鞋、手套等。 b、不准在井场随意走动、逗留，如因工作需要，应时刻提高警惕， 注意周围情况变化。 c、我不伤人、人不伤我。首先保证自己安全，再帮助他人安全。 d、遵守井队、所里制定的现场安全规章制度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．钻具口型
5寸（127mm）钻杆411*410扣型、外径127mm、内径108mm。
7寸（178mm）钻挺411*410扣型、外径178mm、内径 71.40mm
8寸（203mm）钻挺631*630扣型、外径203mm、内径 71.40mm
1）完整的钻杆接头代号由四部分组成：
对于内平、贯眼、正规型接头螺纹，接头螺纹代号用接头所配钻杆通称外径（以英寸为单位）和代表接头接头类型的符号来表示，而对于数字型接头，用NC和和表示螺纹基面中径尺寸（1/10in）的数字表示。
如4IF_42X表示配外径为4in（101.6mm）钻杆、线密度为20.8kg/m、X级钻杆用内平式接头。
NC50_62E表示陪外径
5in(127.00mm)、线密度29.0kg/m、E级钻杆用数字型接头。
2）钻挺的扣型表示方法
NC26_35,表示扣型短横线“_”前面的两位数字是以英制单位表示的丝扣节圆直径，后两位数字是以英制单位表示的外径尺寸。
水龙头下端扣型（631）
上旋塞（631*630）
方钻杆扣型（521*630）
转换接头（411*520）
下旋塞（411*410）
方保接头（411*410）
书写钻具组合时规范为：外径+名称+长度
合川001-83-H1井二开双扶通井钻具组合
○1311.2mm钻头*0.29m+○1203mm双母接头*0.81m+○1203mm回压凡尔*0.5m+○1 310mm扶正器*1.72m+○1203mm无磁钻挺*9.01m+○1210mm转换接头*0.48m+○1 308mm扶正器*0.97m+○1219mm转换接头*0.46m+○1219mm转换接头*0.80m+○1 127mm加重钻杆*27.72m+○1203mm旁通阀*0.50m+○1127mm加重钻杆
*251.89m+○1127mm钻杆*1115.86m+○1_方保接头*0.81m+○1_下旋塞*0.44m+○1_转换接头*0.80m
2.套管的扣型
长圆扣和阶梯扣
1）下套管时先下入的三根和套管鞋要涂好丝扣胶，防止放生井下落鱼，增强下部套管的密封效果，且下套管时，要边下套管边灌浆，防止挤毁套管，且扶正器在斜井段要多于直丼段。
2）下入组合为：引鞋+套管+浮箍+2根套管+浮箍+套管
3）合川001_83_H1井身结构
3.四川合川地区地质分层
3.为了保证井眼畅通，一开施工根据返砂情况，进行短起下作业，短起下要平稳，控制速度，起钻前要循环好泥浆，将井底清洗干净。
4.一开前50米开单泵循环钻进，后使用双泵循环钻进，开泵要平稳，先开单泵循环顶通，在缓慢开第二台泵循环。
5.一开施工前150米用牙轮钻头开眼钻进，之后换PDC钻头螺杆定向稳斜钻进完钻，钻头接触井底缓慢加压，司钻送钻均匀，防溜、防顿。
6.一开完钻后，要通井一次，调节好泥浆性能，循环2~3个循环周彻底清洗井底后，起钻准备下套管。
7.一开固井施工，专门用一个循环罐替泥浆，并通过泥浆泵冲和泥浆罐液面变化两种方式准确计量，水泥塞预留20~40m。
8.二开钻穿套管5~10米，做地破实验，泵使用单凡尔，柴油机转速为800转缓慢加压，在保证套管和井控设备抗内压强度的前提下，在16Mpa以内，如果地层未破裂，按照地层破裂压力16Mpa计算。
9.合川001_83_H1井二开造斜点为1260m钻至井深1770m，进行短期下，短起下至造斜点1260m，后下钻到底，循环两个循环周，约1小时，然后起钻，准备进行两次通井作业，先为单扶通井作业，后进行双扶通井作业。
双扶通井结束后，钻头接触井底时，用稠浆循环2~3个循环周约1小时，后打入封井浆高粘切力高密度，打入多少视井壁状况而定，进行封井，后起钻下套管。
10.对放喷管线试压作业流程
1）下试压塞入套管头，关闭半封闸板，打开反循环压井管汇的平板阀，，打开压井管汇的两处平板阀，打开节流管汇的平板阀，关闭去重浆罐的平板阀，打开主防喷管线处的平板阀。
2）泵冲80单泵缓慢憋压，打压10Mpa,稳压10分钟，压力降不大于0.7Mpa.
3)试压结束后，打开去液气分离器管线的平板阀，泄压。
4）后关闭去液气分离器平板阀，关去节流压井处的平板阀，开立管的平板阀，正常钻进。
11.钻杆s135为乃硫化氢钻杆。
12.定向仪器的使用
上半圆部分增斜，右半圆增方位，90度，全力增方位，180全力降斜，当井下弯螺杆处于某一个工作面时，加压时工具面将向顺时针方向走，减压时工具面是逆时针方向走。
13．API对焊钻杆的规范及加厚尺寸（X、G、S钢级）。
