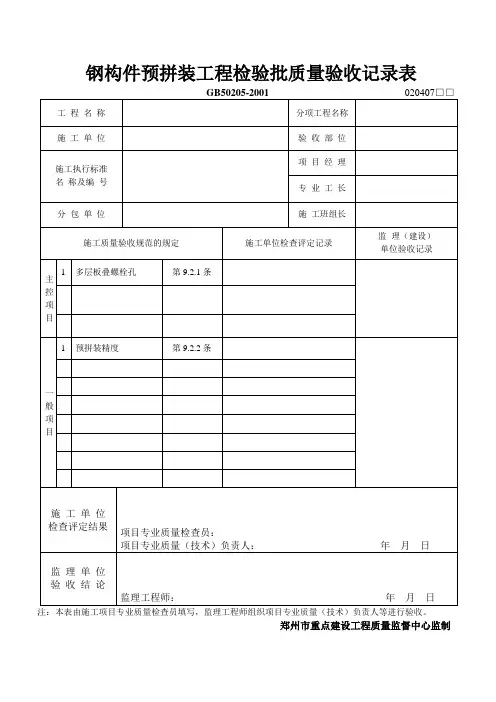

02030402钢构件预拼装检验批质量验收记录
钢构件预拼装工程检验批质量验收记录表
检查评定结果
项目专业质量检查员：
项目专业质量（技术）负责人：年月日
监理单位
验收结论
监理工程师：年月日
注：本表由施工项目专业质量检查员填写，监理工程师组织项目专业质量（技术）负责人等进行验收。
郑州市重点建设工程质量监督中心监制
钢构件预拼装工程检验批质量验收记录表
GB50205-2001020407□□
工程名称
分项工程名称
施工单位
验收部位
施工执行标准
名称及编号
项ቤተ መጻሕፍቲ ባይዱ经理
专业工长
分包单位
施工班组长
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1
多层板叠螺栓孔
第9.2.1条
一般项目
1
预拼装精度
第9.2.2条

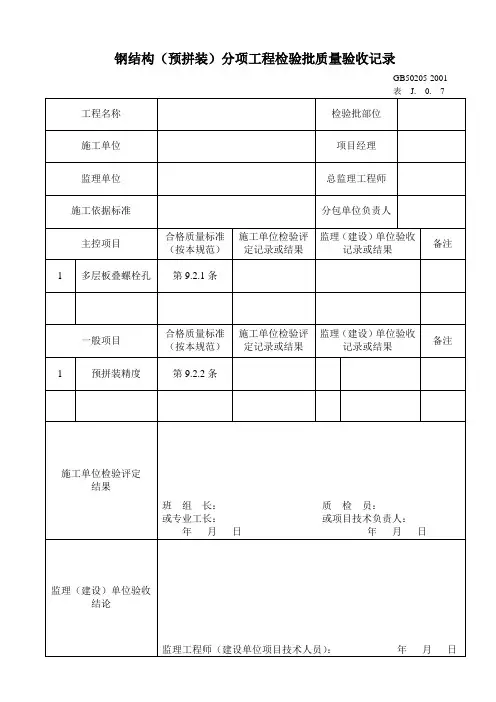

钢结构(预拼装)分项工程检验批质量验收记录
