图解三种最规范的电线接法
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
三相五线制电路布线图解
5、从第一级漏电保护器“N”出线 端接引到工作零接线端。
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
现以三路分三路为例， 详述总配电箱到分配电箱 的接法
1、从总配电箱的分配电开关分别引出黄、绿、红 （A、B、C）三相线，淡蓝色工作零线从工作零
接线端引出，黄绿双色PE保护零线从PE端子引出
直接接地的保护系统,称为保护接地系统,也 称T T 系统.第一个符号T 表示电力系统中 性点直接接地;第二个符号T 表示负载设备 金属外壳和正常不带电的金属部分与大地 直接联接,而与系统如何接地无关.在TT 系 统中负载的所有接地均称为保护接地。
• TN 方式供电系统是将电气设备的金属外壳和
正常不带电的金属部分与工作零线相接的保护 系统,称作接零保护系统,用 TN 表示.TN-C 方式 供电系统是用工作零线兼作接零保护线,可以称 作保护中性线,可用NPE 表示,即常用的三相四 线制供电方式.TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TNS 供电系统,即常用的三相五线制供电方式.
•30mA：
• 人体的感知电流----男为1.1mA女为
0.7mA；摆脱电流男为16mA女为10.5mA， 儿童要较成人为小；在较短时间内危及生 命的电流是致使电流，从两个方面理解---一是电流达到50mA就会引起心室颤动， 有生命危险，而100mA以上的电流则足 以将人致死，30mA以下暂时不会有生命 危险。
几 种 供 电 方 式 的 区 别
三相四线制(TN-C)与三相 五线制(TN-S)系统的比较
• 在三相四线制供电方式中,由于三相负载不
平衡时和低压电网的零线过长且阻抗过大 时,零线将有零序电流通过,过长的低压电网, 由于环境恶化、导线老化、受潮等因素,导 线的漏电电流通过零线形成闭合回路,致使 零线也带一定的电位,这对安全运行十分不 利.
电线接法图解
史上最详尽电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
（a）（b）图5（3）多股铜导线的直接连接。
电线接头接法图示
电线接头接法图示一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）、单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）、单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(左)]，也可以向左右两个方向缠绕[见图5(右)]。
图5（3）、多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
单股多股各种电线的接法_电工接线方法_电线接头接法图解
单股多股各种电线的接法_电工接线方法_电线接头接法图解
导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
（2）单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对紧密缠绕5～8圈后剪去多余线头即可。
图3图4
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。
（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
（a）（b）
图6
图7
图8
图9
图10电工,电线,接头,接线
图1
大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
电线接头接法图解

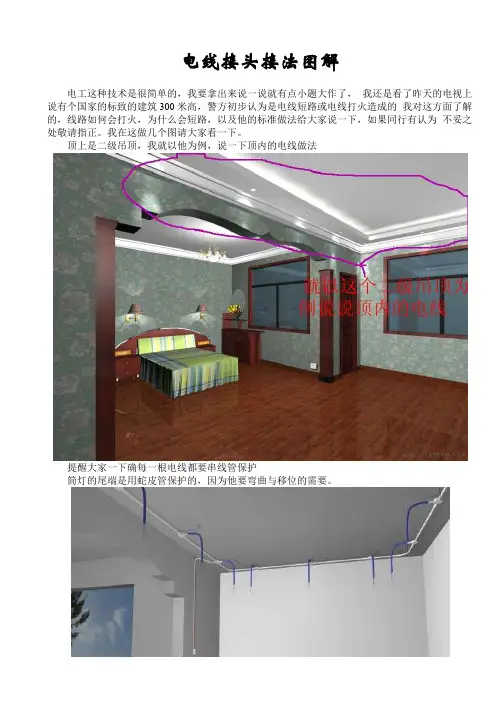

电线接头接法图解电工这种技术是很简单的，我要拿出来说一说就有点小题大作了，我还是看了昨天的电视上说有个国家的标致的建筑300米高，警方初步认为是电线短路或电线打火造成的我对这方面了解的，线路如何会打火，为什么会短路，以及他的标准做法给大家说一下，如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶，我就以他为例，说一下顶内的电线做法提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
电线接头接法图解通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
这是施工规范，是每个电工的应该的做到的，这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
2电线接头接法图解每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
3电线接头接法图解上属电线盒内的接头处理是这样的，这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕4电线接头接法图解6--8圈。
电工技术多股铜芯电线接法图解
电工技术多股铜芯电线接法图解
以7股铜芯线为例说明多股铜芯导线的接线方法：1）先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞，并将每根芯线拉直。
2）把两伞骨状线端隔根对叉，必须相对插到底。
3）捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
4）先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°5）接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。
6）接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。
7）把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；
接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。
8）另一侧按步骤④～⑦方法进行加工。
软线和硬线怎么连接？原来这才是最规范的三种接法！
软线和硬线怎么连接？原来这才是最规范的三种接法！展开全文关于软线和硬线我们之前说过很多，大家对它们的重要性也都有数。
今天我们不讨论到底哪种电线好这个老生常谈的问题，而是想说一下软硬电线怎么连接。
首先我们需要了解硬软线的区别硬线就是我们常说的单股线，有铝和铜这两种材质，在接线的时候接触效果会比较好。
软线为多股线，在软线的连接过程中为了让软线的接触更加良好，一般会额外使用一个接线鼻子来接线或在接头做烫锡处理。
硬线、软线怎么接？这里我们给大家提供了3种方法，大家可以根据自身的情况进行选择螺线法1、先将软线拧成单股导线，再缠到单股硬线上，绕7~8圈左右（视自身情况定）2、最后将单股硬导线向后弯曲，压紧以防止脱落下面给大家提供了一张螺线法的图片，大家看了会更加明白螺线法是比较规范的电线接头处理方法，要知道在装修的时候线管之间是不能有接头的（有也应该在电线盒里），所以用这种方法来处理接口，才能保证电线不会有打火、短路等现象产生。
压线帽连接法这种方法比较安全，但是它需要用到专业的工具——压线帽和压线钳操作非常简单，只要把电线绕到压线帽上，然后用压线钳拧紧就OK了。
说道这里有的朋友可能要问：用多大的压线帽合适？这其实要根据被压线的线径大小和数量决定。
防火胶布隔离法这个方法多用在吊顶或串灯，操作起来同样不难，用副线绕主线8圈左右，然后用防火胶布缠好即可，如图使用防火胶布主要是为了防止电打火的时候将外层的绝缘层烧坏，为了保险，最好在外层另外包裹几层绝缘胶布。
以上就是我们总结的3种方法，当然了现在有专门的接线端子，方便、快捷、安全。
觉得上面的方法效率慢的朋友们，可以考虑接线端子。
蘑菇装修599/㎡整居全包，是国内第一批互联网装修，致力于让装修更省钱、省心、省时。
装修不提前做好预算，最终花了很多冤枉钱，我们给大家提供了一个“超详细的报价”，报出的就是你家装修的价格，连马桶刷都不会漏掉。
你可以点击本文下方，去算一算自家装修需要花多少钱！做到心里有数！。
电工接线标准规范大全
电工接线标准规范大全电工规范的三种接法：1、下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
导线的几种连接方法1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2.单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3.7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图解三种最规范的电线接法
水电等隐蔽工程因为其隐蔽的属性，所以施工中往往有很多注意点，一旦没有施工好，以后就会产生各种问题，往往让人烦恼。
介绍3种最规范的电线接法，避免出现一些问题。
第一种接法
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
第二种接法，防火胶布隔离法
多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
第三种接法，压线冒接线法
这种方法是最规范和最实的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不符合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
