电线规范的接法电线接法在家庭装修、工业生产及其他领域中都有应用，正确的电线接法可以保证电气安全，防止电火灾等事故发生。
接线可以分为两种：平行接线和穿线接线。
本文将介绍电线接法的规范及注意事项。
一、平行接线平行接线是在同一个电路内将两条电线连接在一起的一种方式，常用于连接配电盘、灯具开关等。
平行接线主要有以下几种方法：1、套管接法套管接法是将待连接电线的端头分别剥掉一段导体部分，并相互穿过一个绝缘外套，再用钳子将套管整个卡紧。
在此过程中要注意，剥光的部分不能过长，过长的剥线部分在钳子卡紧时容易折断，导致接触不良。
套管的局部也不能有缺陷、裂纹等瑕疵，否则电线容易断裂。
2、开孔接法开孔接法是在接线盒内部使用开孔式压型端子来将两条平行电线连接在一起。
通常情况下，需要选用符合电线截面的压型端子，紧固端子前要注意将电线的剥线部分拧成捻股状，防止出现散线或松散。
环套型接法是先将电线端部裸露出的导体部分绕成环套状，然后再将两条电线的环套部分通过螺纹接头互相扣紧。
在使用过程中，需要断电，将电线的剥线长度控制在合适的范围内，避免短路或引发火灾。
二、穿线接法1、翻边装置法翻边装置法是将电线端头插入插头孔内，然后加压插针，形成插针和电线的良好接触。
在使用过程中，需要预先剥去电线的绝缘层，并折叠到插条上，注意电线的剥线部分长度不要过长或过短；在插针的固定时不能破坏插头其他部分结构，使线路失效。
拽线接法是先通过预埋管或装饰管将待连接的电线穿过插座并插上插头，再将电线以匀称的力使其与插头连接起来。
在过程中，预先要注意：将电线的剥线部分压平，不要出现散线情况；拽线时力度不能太小，否则导致电气接触不良，太大则容易损坏电线的绝缘。
3、卡槽式接法卡槽式接法是将电线剥去一定长度的绝缘，通过卡槽式压型端子，将电线卡在端子的卡槽内，并旋紧螺钉固定。
在使用过程中需要注意，需要使用符合标准的压型端子，电线接头不能有掉毛、松散、泄漏等情况发生。
电线接头规范接法
电线接头规范接法电线接头是一种将电线连接在一起的装置，常用于电力系统、电气设备和家庭电器等领域。
正确接法是确保电线连接安全可靠的重要环节，本文将从选择合适的电线接头、准备工作、接线方法和注意事项四个方面详细介绍电线接头的规范接法。
首先，选择合适的电线接头是确保接线质量的关键。
合适的接头应具备以下几个方面的特点：材质良好、耐高温、耐腐蚀、绝缘性能好、结构紧凑等。
根据不同的电流负载和接线环境选择合适的规格和型号的接头是非常重要的。
准备工作是接线过程中必不可少的一步。
首先，应确保电源已经切断电流，避免触电危险。
其次，需要准备好必要的工具，如剥线钳、扁嘴钳、绝缘胶带等。
然后，检查电线的绝缘层是否完好，若有损坏应先修复或更换。
最后，清理接头附近的杂物和油污，确保接头与电线的连接面干净。
接线方法是接头规范接法的核心内容。
根据电线的规格和型号选择相应的接头，在剥掉电线绝缘层后，将裸露的导线插入接头内部，并确保导线无松动。
然后，用剥线钳将导线的铜芯清理干净，使其光亮。
接着，用扁嘴钳将接头固定螺母旋紧，使导线与接头之间紧密接触。
最后，用绝缘胶带将接头部分包裹，增加绝缘性能和防水性能。
在进行接线过程中，还需要注意一些事项。
首先，接头的容量不能超过电线的额定容量。
其次，应避免接头的过热现象，特别是在高负荷运行的情况下，可以加装散热器或使用耐高温接头。
第三，连接后应进行检测，确认接头连接牢固可靠，无松动现象。
最后，接头应符合国家标准和规范的要求，严禁使用假冒伪劣产品。
总之，电线接头的规范接法是确保电线连接安全可靠的必要步骤。
正确选择合适的接头、做好准备工作、遵循规范的接线方法和注意接线过程中的事项，将有效提高接头的质量和安全性。
希望本文对您有所帮助！。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电线的五种接法 -回复
电线的五种接法-回复电线是现代社会不可或缺的重要组成部分，广泛应用于家庭、工业和商业领域。
然而，在使用电线时，正确的接法非常重要，以确保安全、稳定和高效的电力传输。
本文将以“电线的五种接法”为主题，逐步讨论每一种接法及其特点、适用范围、使用注意事项等。
第一种接法是“并联接法”。
在并联连接中，多条电线从相同的起始点分开，并在目标设备附近重新汇聚。
这种接法通常用于将电线连接到多个照明设备或电源插座。
并联接法的主要特点是可靠、灵活和容易维修。
它使得在一个点上的故障不会影响其他接线点的正常工作。
然而，在使用并联接法时，应确保使用适当的电线尺寸及负载均衡来避免过载或电压下降。
第二种接法是“串联接法”。
在串联连接中，电线依次连接在一起，形成一个电路路径。
串联接法通常用于长距离传输电力或信号的场景，如电线传输到远离主电路的照明灯。
串联接法的优点是简单、成本低廉，并可减少电线使用量。
然而，在使用串联接法时，必须确保电线具有足够的导电能力，以避免信号衰减或电压下降。
第三种接法是“星型接法”。
星型接法是将多个电线从一个起始点连接到一个中心节点。
这种接法通常用于建筑物的电网系统中，其中从配电箱到各个房间的电线均是独立的。
星型接法具有高度的可靠性和灵活性，可以简化故障排除过程。
然而，在使用星型接法时，必须确保中心节点具有足够的容量来处理所有电线的负荷。
第四种接法是“环形接法”。
环形接法是将多个电线连接成一个环，通常用于电力输送或信号传输较长距离的场景。
环形接法具有高度的容错性，即使一个电线断开，电流或信号仍然可以沿着其他路径传输。
然而，由于这种接法需要至少两个电线沿着相同的路径走向，因此电线的长度可能会增加，成本也可能会升高。
第五种接法是“混联接法”。
混联接法是使用多种不同的接法组合而成的。
例如，可以使用并联连接两个串联电路，或者使用环形连接的起点和星型连接的终点来形成一个复杂的接线系统。
混联接法通常用于较大规模的电力或通信网络中，以提供更大的灵活性和冗余。
电线最规范的接法
电线最规范的接法电线最规范的三种接法下面是第一种接法。
注意:在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路，与接触不良的现象.下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中,主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法,用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕.下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做,压线冒的压线钳来压线，把压电线用的专用钳子,套在压线冒上，用力压紧就行了.另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线.我们见过很多电线的事故发生,有一部分是电线超负荷的使用造成的,另一部分是电线的接头松动造成的.电线线盒内的接头不付合规范,电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪”几声的冒火，后再出现跳闸声，这种现象全部是由于,电线的接头不规范，电压在受负载的情况下,接触不良造成的. 下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示.用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削,如图3-1c)所示。
最后将剖开的绝缘层折叠,齐根剖削如图3—1d）所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯,清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
电线正确接线方法和技巧

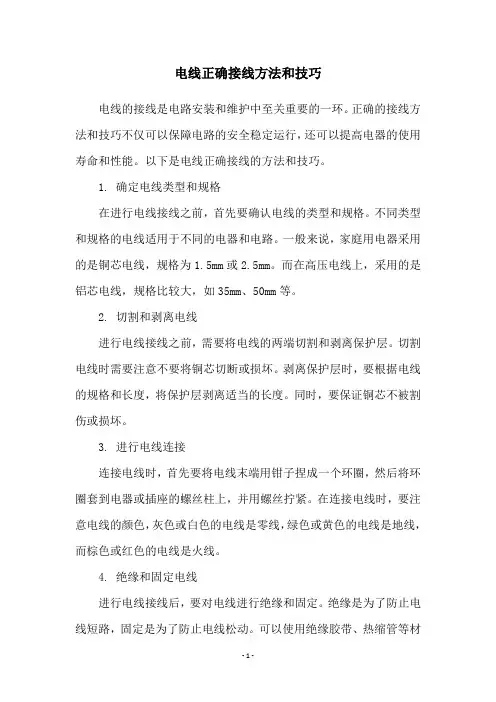

电线正确接线方法和技巧
电线的接线是电路安装和维护中至关重要的一环。
正确的接线方法和技巧不仅可以保障电路的安全稳定运行，还可以提高电器的使用寿命和性能。
以下是电线正确接线的方法和技巧。
1. 确定电线类型和规格
在进行电线接线之前，首先要确认电线的类型和规格。
不同类型和规格的电线适用于不同的电器和电路。
一般来说，家庭用电器采用的是铜芯电线，规格为1.5mm或2.5mm。
而在高压电线上，采用的是铝芯电线，规格比较大，如35mm、50mm等。
2. 切割和剥离电线
进行电线接线之前，需要将电线的两端切割和剥离保护层。
切割电线时需要注意不要将铜芯切断或损坏。
剥离保护层时，要根据电线的规格和长度，将保护层剥离适当的长度。
同时，要保证铜芯不被割伤或损坏。
3. 进行电线连接
连接电线时，首先要将电线末端用钳子捏成一个环圈，然后将环圈套到电器或插座的螺丝柱上，并用螺丝拧紧。
在连接电线时，要注意电线的颜色，灰色或白色的电线是零线，绿色或黄色的电线是地线，而棕色或红色的电线是火线。
4. 绝缘和固定电线
进行电线接线后，要对电线进行绝缘和固定。
绝缘是为了防止电线短路，固定是为了防止电线松动。
可以使用绝缘胶带、热缩管等材
料对电线进行绝缘，使用电线夹、绑扎带等材料对电线进行固定。
以上是电线正确接线的方法和技巧。
在接线过程中，要注意安全，遵守电路操作规范，确保电线连接的牢固和稳定。
如有不懂的地方，应及时请教专业人士。
软线和硬线怎么连接？原来这才是最规范的三种接法！
软线和硬线怎么连接？原来这才是最规范的三种接法！展开全文关于软线和硬线我们之前说过很多，大家对它们的重要性也都有数。
今天我们不讨论到底哪种电线好这个老生常谈的问题，而是想说一下软硬电线怎么连接。
首先我们需要了解硬软线的区别硬线就是我们常说的单股线，有铝和铜这两种材质，在接线的时候接触效果会比较好。
软线为多股线，在软线的连接过程中为了让软线的接触更加良好，一般会额外使用一个接线鼻子来接线或在接头做烫锡处理。
硬线、软线怎么接？这里我们给大家提供了3种方法，大家可以根据自身的情况进行选择螺线法1、先将软线拧成单股导线，再缠到单股硬线上，绕7~8圈左右（视自身情况定）2、最后将单股硬导线向后弯曲，压紧以防止脱落下面给大家提供了一张螺线法的图片，大家看了会更加明白螺线法是比较规范的电线接头处理方法，要知道在装修的时候线管之间是不能有接头的（有也应该在电线盒里），所以用这种方法来处理接口，才能保证电线不会有打火、短路等现象产生。
压线帽连接法这种方法比较安全，但是它需要用到专业的工具——压线帽和压线钳操作非常简单，只要把电线绕到压线帽上，然后用压线钳拧紧就OK了。
说道这里有的朋友可能要问：用多大的压线帽合适？这其实要根据被压线的线径大小和数量决定。
防火胶布隔离法这个方法多用在吊顶或串灯，操作起来同样不难，用副线绕主线8圈左右，然后用防火胶布缠好即可，如图使用防火胶布主要是为了防止电打火的时候将外层的绝缘层烧坏，为了保险，最好在外层另外包裹几层绝缘胶布。
以上就是我们总结的3种方法，当然了现在有专门的接线端子，方便、快捷、安全。
觉得上面的方法效率慢的朋友们，可以考虑接线端子。
蘑菇装修599/㎡整居全包，是国内第一批互联网装修，致力于让装修更省钱、省心、省时。
装修不提前做好预算，最终花了很多冤枉钱，我们给大家提供了一个“超详细的报价”，报出的就是你家装修的价格，连马桶刷都不会漏掉。
你可以点击本文下方，去算一算自家装修需要花多少钱！做到心里有数！。
导线的几种连接方法
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
电线接头标准接法规范
电线接头标准接法规范
1、接头必须清洁，应当将接头表面擦洗干净，去除污垢、油污及其他污染物。
2、两极接线柱必须清洁，应当将接线柱表面擦洗干净，去除污垢、油污及其他污染物。
3、接头应当严格按照电线的尺寸和规格接线，不得把电线接在其他尺寸和规格的接头上。
4、接头应当按照规定的接法接线，不得把电线接在其他接法上。
5、接头应当牢固，不得接触到其他导线，不得有松动现象。
6、接头应当完整，不得损坏，不得有漏电现象。
7、接头应当按照规定的颜色接线，不得把电线接在其他颜色的接头上。
电线对接头的正确接法
电线对接头的正确接法
x
一、安装电线对接头的正确接法
1、将电线对接头的端子插入安装架上的孔位，确认插头的深度和位置。
2、打开电线对接头的锁定螺丝，小心翼翼，不要损坏对接头及其安装件。
3、将电线的接线端插入电线接线接口的插槽，将电线接线接口的夹紧螺丝拧紧，将电线牢固地固定在电线接头上。
4、将电线的接头插入对应的接线端口，调整螺丝，将电线接头固定在安装架上。
5、安装完成后，必须检查接线端口的紧固情况，保证电线接头的安全可靠。
二、正确连接电线的步骤
1、打开电线对接头上的螺母，拔出端子。
2、将电线折弯，做成U型，确定电线的长度。
3、将电线的U形结插入端子内，保证电线的长度，同时也不宜插太深，否则会影响电线的静电导热性能。
4、将端子放回端子夹，用手力扭紧，调整端子的紧固度。
5、将螺母拧紧，将端子的插头锁入夹紧器。
6、最后，检查电线的连接是否稳固，电线上是否有明显的损伤，以确保电线的安全可靠性。
电线接法图解
史上最详尽电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
（a）（b）图5（3）多股铜导线的直接连接。
电缆线的接法
电缆线的接法
电缆线的接法有多种，下面列举了几种常见的接法：
单股铜导线的直接连接：对于小截面的单股铜导线，可以先将两导线的芯线线头作X形交叉，然后将它们相互缠绕2～3圈后扳直两线头，之后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
单股铜导线的分支连接：对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
多股铜导线的直接连接：首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
以同样方法缠绕另一边的线头。
多股铜导线的分支连接：可以采用紧压连接，即使用铜或铝套管套在被连接的芯线上，再用压接钳或压接模具压紧套管使芯线保持连接。
紧压连接前应先清除导线芯线表面和压接套管内壁上的氧化层和粘污物，以确保接触良好。
此外，对于粗电缆的连接，可以先将粗电线的一端芯线裸露一些出来，长度可以适
当短一些。
然后选择芯线彼此之间互相交叉缠绕，以防止脱落。
之后将芯线两两拧在一起，以缠绕方式，按电线裸露口三倍长度做包扎处理。
经过密封以后，即可实现两根粗电缆连接在一起。
电线接头接法图解
电线接头接法图解一、导线连接的大体要求导线连接是电工作业的一项大体工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路可否平安靠得住地长期运行。
对导线连接的大体要求是：连接牢固靠得住、接头电阻小、机械强度高、耐侵蚀耐氧化、电断气缘性能好。
二、经常使用连接方式需连接的导线种类和连接形式不同，其连接的方式也不同。
经常使用的连接方式有绞合连接、紧压连接、焊接等。
连接前应警惕地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一路。
铜导线经常使用绞合连接：（一）、单股铜导线的直接连接。
（1）小截面单股铜导线连接方式如图1所示，先将两导线的芯线线头作X形交叉，再将它们彼此缠绕2～3圈后扳直两线头，然后将每一个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1（2）大截面单股铜导线连接方式如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头别离折回，再将两头的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2（3）不同截面单股铜导线连接方式如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
图3（二）、单股铜导线的分支连接。
（1）单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
关于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个围绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图4（2）单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
能够将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也能够向左右两个方向缠绕[见图 5(b)]。
图5（三）多股铜导线的直接连接。
电线接头接法图解
一、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。
②互相绞合2～3圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
二、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
②小截面的芯线可以不打结。
三、双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
四、7股铜芯线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，必须相对插到底。
③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。
⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。
⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。
⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺⑧另一侧按步骤④～⑦方法进行加工。
五、7股铜芯线的T字形连接方法①将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。
用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。
②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线规范的接法
————————————————————————————————作者：————————————————————————————————日期：
电线最规范的接法
电线最规范的三种接法
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，
与接触不良的现象。
导线的几种连接方法
1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接
(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，
清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T
形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。
3．7股铜芯导线的直线和T形分支连接
(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。
理平线芯，把7根线芯分成2、2、
3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4．19股铜芯导线的连接其方法与7股导线相似。
因其线芯股数较多，在直线连接时,可钳去线芯中间几根。
导线连接好以后，为增加其机械强度，改善导电性能，还应进行锡焊处理。
铜芯导线连接处锡焊处理的方法是：先将焊锡放在化锡锅内高温熔化，将表面处理干净的导线接头置于锡锅上，用勺盛上熔化的锡从接头上面浇下。
刚开始时，由于接头处温度低，接头不易沾锡，继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。
最后清除表面焊渣，使接头表面光滑。
5．铝芯导线的连接因铝线容易氧化，且氧化膜电阻率高，所以铝芯导线不宜采用铜
螺栓压接法接线
压接管压接法接线
导线的连接方法。
铝芯导线应采用螺栓压接和压接管压接方法。
螺栓压接法如图3—6示。
此法适用于小负荷的铝芯线的连接。
压接管压接法连接适用较大负荷的多股铝芯导线接法接线的连接(也适用于铜芯导线)，如图3—7所示。
压接时应根据铝芯线的规格选择合适的铝压接管。
先清理干净压接处，将两根铝芯线相对穿入压接管，使两线端伸出压接管30mm 左右，然后用压接钳压接。
压接时，第一道压坑应压在铝芯端部一侧。
压接质量应符合技术要求。
绝缘带的包缠方法
6．导线绝缘层的恢复
导线的绝缘层因外界因素而破损或导线在做连接后为保证安全用电，都必须恢复其绝缘。
恢复绝缘后的绝缘强度不应低于原有的绝缘层的绝缘强度。
通常使用的绝缘材料有黄油带、涤纶薄膜带和黑胶带等。
绝缘带包缠的方法如图3—8所示。
做绝缘恢复时，绝缘带的起点应与线芯有两倍绝缘带宽的距离。
包缠时黄蜡带与导线应保持一定倾角，即每圈压带宽的1/2。
包缠完第一层黄蜡带后，要用黑胶布带接黄蜡带尾端再反方向包缠一层，其方法与前相同，以保证绝缘层恢复后的绝缘性能。
