电线最规范的三种接法..
电线接头规范接法
电线接头规范接法电线接头是一种将电线连接在一起的装置，常用于电力系统、电气设备和家庭电器等领域。
正确接法是确保电线连接安全可靠的重要环节，本文将从选择合适的电线接头、准备工作、接线方法和注意事项四个方面详细介绍电线接头的规范接法。
首先，选择合适的电线接头是确保接线质量的关键。
合适的接头应具备以下几个方面的特点：材质良好、耐高温、耐腐蚀、绝缘性能好、结构紧凑等。
根据不同的电流负载和接线环境选择合适的规格和型号的接头是非常重要的。
准备工作是接线过程中必不可少的一步。
首先，应确保电源已经切断电流，避免触电危险。
其次，需要准备好必要的工具，如剥线钳、扁嘴钳、绝缘胶带等。
然后，检查电线的绝缘层是否完好，若有损坏应先修复或更换。
最后，清理接头附近的杂物和油污，确保接头与电线的连接面干净。
接线方法是接头规范接法的核心内容。
根据电线的规格和型号选择相应的接头，在剥掉电线绝缘层后，将裸露的导线插入接头内部，并确保导线无松动。
然后，用剥线钳将导线的铜芯清理干净，使其光亮。
接着，用扁嘴钳将接头固定螺母旋紧，使导线与接头之间紧密接触。
最后，用绝缘胶带将接头部分包裹，增加绝缘性能和防水性能。
在进行接线过程中，还需要注意一些事项。
首先，接头的容量不能超过电线的额定容量。
其次，应避免接头的过热现象，特别是在高负荷运行的情况下，可以加装散热器或使用耐高温接头。
第三，连接后应进行检测，确认接头连接牢固可靠，无松动现象。
最后，接头应符合国家标准和规范的要求，严禁使用假冒伪劣产品。
总之，电线接头的规范接法是确保电线连接安全可靠的必要步骤。
正确选择合适的接头、做好准备工作、遵循规范的接线方法和注意接线过程中的事项，将有效提高接头的质量和安全性。
希望本文对您有所帮助！。

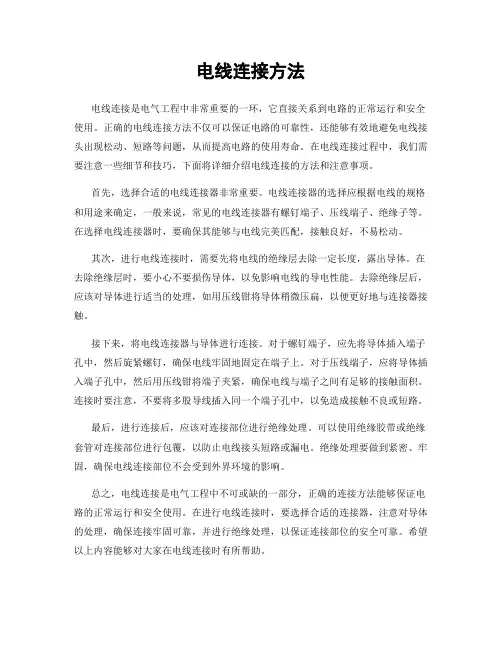

电线连接方法
电线连接方法电线连接是电气工程中非常重要的一环，它直接关系到电路的正常运行和安全使用。
正确的电线连接方法不仅可以保证电路的可靠性，还能够有效地避免电线接头出现松动、短路等问题，从而提高电路的使用寿命。
在电线连接过程中，我们需要注意一些细节和技巧，下面将详细介绍电线连接的方法和注意事项。
首先，选择合适的电线连接器非常重要。
电线连接器的选择应根据电线的规格和用途来确定，一般来说，常见的电线连接器有螺钉端子、压线端子、绝缘子等。
在选择电线连接器时，要确保其能够与电线完美匹配，接触良好，不易松动。
其次，进行电线连接时，需要先将电线的绝缘层去除一定长度，露出导体。
在去除绝缘层时，要小心不要损伤导体，以免影响电线的导电性能。
去除绝缘层后，应该对导体进行适当的处理，如用压线钳将导体稍微压扁，以便更好地与连接器接触。
接下来，将电线连接器与导体进行连接。
对于螺钉端子，应先将导体插入端子孔中，然后旋紧螺钉，确保电线牢固地固定在端子上。
对于压线端子，应将导体插入端子孔中，然后用压线钳将端子夹紧，确保电线与端子之间有足够的接触面积。
连接时要注意，不要将多股导线插入同一个端子孔中，以免造成接触不良或短路。
最后，进行连接后，应该对连接部位进行绝缘处理。
可以使用绝缘胶带或绝缘套管对连接部位进行包覆，以防止电线接头短路或漏电。
绝缘处理要做到紧密、牢固，确保电线连接部位不会受到外界环境的影响。
总之，电线连接是电气工程中不可或缺的一部分，正确的连接方法能够保证电路的正常运行和安全使用。
在进行电线连接时，要选择合适的连接器，注意对导体的处理，确保连接牢固可靠，并进行绝缘处理，以保证连接部位的安全可靠。
希望以上内容能够对大家在电线连接时有所帮助。
电线最规范的三种接法
电线最规的三种接法2009-07-24 10:40电线最规的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管更不能有接头，如果有接头也应该是在电线盒。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒的接头不付合规，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规，电压在受负载的情况下，接触不良造成的。
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。

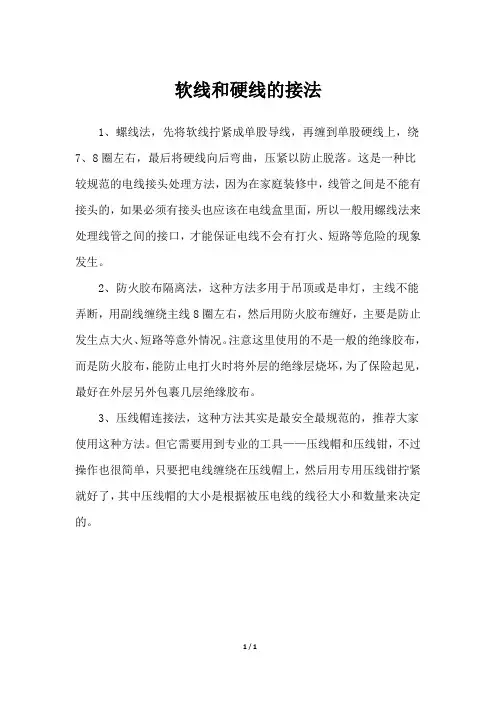

软线和硬线的接法
软线和硬线的接法
1、螺线法，先将软线拧紧成单股导线，再缠到单股硬线上，绕7、8圈左右，最后将硬线向后弯曲，压紧以防止脱落。
这是一种比较规范的电线接头处理方法，因为在家庭装修中，线管之间是不能有接头的，如果必须有接头也应该在电线盒里面，所以一般用螺线法来处理线管之间的接口，才能保证电线不会有打火、短路等危险的现象发生。
2、防火胶布隔离法，这种方法多用于吊顶或是串灯，主线不能弄断，用副线缠绕主线8圈左右，然后用防火胶布缠好，主要是防止发生点大火、短路等意外情况。
注意这里使用的不是一般的绝缘胶布，而是防火胶布，能防止电打火时将外层的绝缘层烧坏，为了保险起见，最好在外层另外包裹几层绝缘胶布。
3、压线帽连接法，这种方法其实是最安全最规范的，推荐大家使用这种方法。
但它需要用到专业的工具——压线帽和压线钳，不过操作也很简单，只要把电线缠绕在压线帽上，然后用专用压线钳拧紧就好了，其中压线帽的大小是根据被压电线的线径大小和数量来决定的。
1 / 1。
电工的三种接线方法
电工的三种接线方法
1. 平行接线方法：将电源与负载设备之间的电线平行连接，使电流在每条电线上分流，可以增加电流容量，减少电线的发热和电压降。
2. 串联接线方法：将电源与负载设备之间的电线依次连接，使电流在各个电线上依次通过，可以增加电压，减小电流容量，适用于长距离输电。
3. 星形接线方法：将电源与负载设备之间的电线连接在一起并与一个中心点相连，形成一个星状的结构，可以使各个电源或负载设备之间保持相对独立，适用于多点供电或多点控制的场景。
如何正确接电线
如何正确接电线电线的铺设和布线是电气安装的重要环节，因此正确接电线是确保电气安全的基本要求。
遵循正确的接线方法，可以确保电线不会损坏、电路工作正常，避免电路短路、火灾等事故发生。
下面就来了解如何正确的接电线吧。
一、认识电线类型1. 导线：导电线路上电流和信号传输的载体，一般由铜、铝材料制成。
2. 电缆：是由多根（一般为两根以上）不同功能的绝缘导线组成，灵活性好，适用于多股线并置场合。
二、如何正确接线1. 接头准备：确认接线前设置的开关都已经关闭。
根据具体情况准备好所需工具和电线，电线的裸露部分应该与接线柱长度相当。
2. 接线柱布局：根据具体情况，决定接线柱布局要考虑接线长度，以及电压电流的情况，保证电线顺畅、整齐。
接线柱应选用舒适、安全、美观的布局方式，要符合电气标准规范要求。
3. 接线柱安装：接线柱的安装要牢固可靠，必须按工艺要求进行，不能出现错位，齿节数量不够等现象。
4. 拧紧螺丝：用扳手拧紧螺丝时，要保证能顺畅旋转，锁口处平整干净，防止松散。
5. 接线固定：我们在接线时应使用绝缘性持封胶、橡胶垫圈等材料固定，防止接头松动或掉出。
三、注意事项1. 安全最重要电线接线的安全性是最为重要的，一旦出现安全隐患必须及时处理。
另外，在接线后，欠整理的电线应采用绝缘性胶标或电线扣进行固定，以免被拉扯或损坏。
2. 接地保护在接线时，一定要注意接地保护。
所有金属设备必须接地，并且地线的电阻必须符合国家规定，这样才可以保证安全。
3. 线缆距离为了防止电磁干扰，电缆距离应适当保持一定的间隔，不同类型的电线距离不同，需要根据实际情况进行布线。
4. 现场测量在接线后，需要进行现场测量，对电路的电流、电压、电阻值等进行检测，确保接线正常，防止出现短路等安全问题。
5. 保养维护接线后需要进行定期的保养维护，定期清洁电线及接头，并进行定期的检测和测量，以便及时发现问题并进行处理，保证电气设备的正常运行。
总之，正确接电线是电气安装中的重要环节，需要认真对待。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电缆电线接头方法
电缆电线接头方法屋顶内电线的做法每一根电线都要串线管保护，筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象这是施工规范，是每个电工的应该的做到的这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下。
分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
上属电线盒内的接头处理是这样的，这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
所以大家注意地线的重要性，在拉插座的同时不要忘了地线，在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。
做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
主线和分线的接法
主线和分线的接法
电线接线的接法有以下几种：
1. 第一种接法：割断电线的绝缘外衣，裸露较长的一段导线4-6厘米，连接的两个电线接头相互缠绕彼此7-9圈。
2. 第二种接法：割断电线的绝缘外衣，裸露较长的一段导线4-6厘米，将其中一根电线弯折成钩状，另外一个电线从钩状电线中间套过，然后绕着钩状电线缠绕8-10圈，牢牢锁住两根电线。
3. 第三种接法（分支线路接法）：主线路不能截断，副电线围绕主线缠绕6—8圈，然后用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，最后，外面再用绝缘胶布缠绕。
4. 第四种接法（压线帽接法）：把压电线用的专用压线钳，套在压线冒上，选择合适的槽口，用力压紧即可。
以上接法仅供参考，请根据实际情况选择合适的接法，并确保接线的安全。
如果不确定如何操作，建议寻求专业电工的帮助。
导线的几种连接方法
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。
理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4．19股铜芯导线的连接其方法与7股导线相似。
电线的连接方法
电线的连接方法电线的连接是电气工程中非常重要的一环，它直接关系到电路的通断、导通和安全性。
正确的电线连接方法不仅可以保证电路的正常运行，还能保障使用者的人身安全。
因此，在进行电线连接时，务必严格按照规范操作，确保连接的牢固可靠。
下面将介绍几种常见的电线连接方法。
首先，最常见的电线连接方法之一是螺丝端子连接。
螺丝端子连接是一种简单、可靠的连接方式，适用于绝大多数电气设备和线路连接。
在进行螺丝端子连接时，首先需要将电线的绝缘层去除，露出一定长度的金属导体。
然后将导体插入螺丝端子孔中，用螺丝刀旋紧螺丝端子即可。
连接完成后，用手轻拉电线，检查连接是否牢固，以确保连接的可靠性。
其次，压接端子连接也是一种常见的电线连接方式。
压接端子连接适用于一些特殊的场合，如在狭小的空间内进行连接或是需要频繁更换的设备上。
在进行压接端子连接时，首先需要使用专用的压线钳，将裸露的导体放入端子孔中，然后用压线钳施加一定的压力，将导体与端子牢固连接。
连接完成后，同样需要用手轻拉电线，检查连接是否牢固可靠。
另外，焊接连接是一种在特定场合下使用的电线连接方式。
焊接连接适用于一些高温、高震动环境下的电气设备，如汽车电路、航空电子设备等。
在进行焊接连接时，需要先将电线端的绝缘层去除，然后用焊锡将导体与焊接端子牢固连接。
连接完成后，需要用万用表检测焊接是否良好，以确保连接的可靠性。
最后，绝缘子连接是一种在户外电气设备中常见的连接方式。
绝缘子连接能够有效地防止电线接触到外界的潮湿、污染物等，保障连接的安全性。
在进行绝缘子连接时，需要使用绝缘子套管将裸露的导体包裹起来，然后使用绝缘子夹将导体与端子连接。
连接完成后，需要用绝缘测试仪检测连接是否良好，以确保连接的安全可靠。
总之，电线的连接方法有很多种，每种连接方式都有其适用的场合和特点。
在进行电线连接时，需要根据具体情况选择合适的连接方式，并严格按照规范操作，以确保连接的牢固可靠，保障电路的正常运行和使用者的人身安全。
电工接线标准
电工接线标准一般导线与接线端子连接时,如果是10m㎡及以下的单股导线,需要在导线端部弯一圆圈接到接线端子上。
而如果是４ｍ㎡以上的多股铜线则需装接线鼻子，再与接线端子连接。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。
理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
电线接头的正确接法
电线接头的正确接法嘿，朋友们！今天咱就来讲讲电线接头的正确接法。
这可真是个重要的事儿啊，就好比人的关节一样，接得好那就是顺顺畅畅，接不好可就麻烦啦！先说说准备工作吧。
就像要去打仗，咱得先把武器备好不是？那电线啊、剥线钳啊、螺丝刀啊之类的工具，一个都不能少。
你可别小瞧这些家伙什儿，它们可都是咱的得力助手呢！然后呢，拿起电线，用剥线钳小心翼翼地把电线的外皮剥开。
这就好像给电线脱衣服一样，可别太粗鲁把它弄伤了哦。
露出里面的铜丝，亮晶晶的，这就是关键啦。
接下来就是真正的接法啦。
常见的有绞接和焊接。
绞接呢，就像是把两根绳子拧在一起，让铜丝紧紧地交织在一起。
你想想，要是两根绳子松松垮垮地系着，那能结实吗？肯定不行啊！所以绞接的时候可得用点力，把它们绞得紧紧的。
焊接呢，就像是给它们上了一道保险，让连接更加牢固。
接的时候咱可得注意，别把铜丝弄断了呀，那可就前功尽弃啦。
就好比建房子，根基没打好，房子能稳吗？还有啊，接完之后要用绝缘胶带缠好，这就像是给电线穿上了一件保护衣，免得它们不小心碰到别的东西，引起短路啥的。
你说这电线接头简单吗？其实也不简单，得细心、耐心。
就跟咱做人做事一样，不能马虎。
你想想，要是家里的电线接头没接好，突然哪天跳闸了，多闹心啊！这可不是开玩笑的事儿。
还有啊，不同规格的电线接法可能还不太一样呢。
就好像不同尺码的衣服，穿法也不一样嘛。
所以咱得根据实际情况来，不能一概而论。
总之呢，电线接头的正确接法可真是门学问。
咱得认真对待，不能敷衍了事。
接好了，那就是万事大吉；接不好，那可就有麻烦咯。
大家可都要记住咯，别到时候出了问题才后悔呀！这就是我给大家分享的关于电线接头正确接法的一些小经验，希望对大家有用！。
电线接头接法图解
电线接头接法图解电工这种技术是很简单的，我要拿出来说一说就有点小题大作了，我还是看了昨天的电视上说有个国家的标致的建筑300米高，警方初步认为是电线短路或电线打火造成的我对这方面了解的，线路如何会打火，为什么会短路，以及他的标准做法给大家说一下，如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶，我就以他为例，说一下顶内的电线做法提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
电线接头接法图解通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
这是施工规范，是每个电工的应该的做到的，这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
2电线接头接法图解每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
3电线接头接法图解上属电线盒内的接头处理是这样的，这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕4电线接头接法图解6--8圈。
接电线的方法
接电线的方法在进行接电线之前，首先需要明确的是接线的目的和要求，以及所用电线的种类和规格。
接线时需要注意安全，严格按照电气安全规范进行操作，确保接线的质量和稳定性。
接下来，我们将详细介绍接电线的方法。
1.准备工作。
在进行接电线之前，首先需要准备好所需的工具和材料，包括电线、绝缘胶带、剥线钳、螺丝刀等。
同时，需要确保电源已经断开，并且使用电压表检测电源是否已经断电，确保操作的安全性。
2.剥线。
接线前需要将电线的绝缘层剥去一定长度，露出导线。
使用剥线钳按照电线规格剥去绝缘层，注意不要损坏导线。
剥线后需要检查导线是否完整，无断裂或者损坏。
3.连接。
将需要连接的导线分别用绝缘带包好，确保导线之间不会短路。
然后使用螺丝刀将导线连接端子上，确保连接牢固。
连接时需要注意导线的颜色和规格，确保连接正确，避免导致电路故障。
4.绝缘。
连接完成后，需要使用绝缘胶带将连接处进行绝缘处理，确保连接处不会短路或者漏电。
绝缘处理需要仔细，确保每个导线都得到充分的绝缘保护。
5.测试。
接线完成后，需要进行电路测试，确保接线质量和稳定性。
使用电压表或者万用表进行电路测试，检查电路的通断情况，确保连接正确并且电路正常工作。
6.固定。
最后，需要将接线处进行固定，使用固定夹或者绑线带将电线固定在固定位置，避免因为外力拉扯导致接线松动或者断开。
总结。
接电线是电气工程中非常重要的一环，正确的接线方法能够确保电路的安全和稳定。
在进行接线时，需要做好充分的准备工作，严格按照操作规范进行操作，确保接线的质量和稳定性。
希望以上介绍能够帮助大家正确掌握接电线的方法，确保电路的安全和可靠性。
强电电线的接法
强电电线的接法强电电线的接法电工这种技术是很简单的，我要拿出来说一说就有点小题大作了，我还是看了昨天的电视上说有个国家的标致的建筑300米高，警方初步认为是电线短路或电线打火造成的我对这方面了解的，线路如何会打火，为什么会短路，以及他的标准做法给大家说一下，如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶，我就以他为例，说一下顶内的电线做法贴子相关图片:2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
贴子相关图片:3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象这是施工规范，是每个电工的应该的做到的，贴子相关图片:4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
6每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
3种电线接头技巧
如何正确处理电线接头？教你3种实用技巧电线是家庭装修中不可或缺的基础材料，电线的连接方式直接影响到电路的安全和稳定。
如果电线接头处理不当，可能会导致火灾、触电等严重后果。
因此，我们需要掌握一些电线接头的技巧，保证电线的连接牢固、可靠、美观。
本文将介绍3种常用的电线接头技巧，分别是：直接缠绕法压接法线夹法直接缠绕法直接缠绕法是最简单也最常见的一种电线接头方法，适用于截面较小的单股铜导线或多股铜导线的连接。
直接缠绕法的步骤如下：1. 先将两根待连接的电线剥去绝缘层，露出约2厘米左右的芯线。
2. 将两根芯线的线头作X形交叉，然后相互缠绕2~3圈，再扳直两根线头。
3. 将每个线头在另一根芯线上紧贴并绕6~8圈，然后用钢丝钳切去余下的芯线，并钳平芯线末端。
4. 用绝缘胶布或防火胶布将缠绕处包裹好，注意要包裹紧密，不留空隙。
直接缠绕法的优点是操作简单，不需要专用工具，但缺点是连接处容易松动，导致接触不良或短路。
因此，这种方法只适用于临时性或低压低流量的电路连接，不适用于高压高流量或长期使用的电路连接。
压接法压接法是一种更为专业和规范的电线接头方法，适用于截面较大的单股铜导线或多股铜导线的连接。
压接法需要使用专用的压接套管和压接钳来进行操作。
压接套管有圆形和椭圆形两种，圆形套管内可以穿入一根导线，椭圆形套管内可以并排穿入两根导线。
压接钳有不同型号和规格，要根据压接套管和导线的大小选择合适的压接钳。
压接法的步骤如下：1. 先将两根待连接的电线剥去绝缘层，露出约3厘米左右的芯线。
2. 选好合适的压接套管，并清除套管内壁和芯线表面上的氧化层和污物，涂上中性凡士林。
3. 将两根芯线相对插入并穿出压接套管，使两根芯线各自伸出套管25~30毫米。
4. 用压接钳在套管上均匀地压出几个凹坑，使套管紧紧地固定在芯线上。
室内电路通常压4个凹坑，室外电路通常压6个凹坑。
5. 用绝缘胶布或防火胶布将压接处包裹好，注意要包裹紧密，不留空隙。
电工基础电线接法
电工基础电线接法
电线接法是电工基础中非常重要的一部分，它涉及到电线的连接、维护和安全等方面。
正确的电线接法可以保证电线的正常工作，同时也可以避免电线出现故障和安全事故的发生。
下面我们来详细了解一下电工基础电线接法。
电线接法的种类有很多，常见的有直接接法、绝缘接法、绞线接法、插头接法等。
其中，直接接法是最简单的一种，它是将两根电线直接连接在一起，通常使用绝缘胶带或绝缘套管进行包裹，以保证安全。
绝缘接法则是将两根电线的绝缘层剥开，然后将裸露的金属线连接在一起，最后再用绝缘胶带或绝缘套管进行包裹。
绞线接法则是将两根电线分别绞在一起，然后再用绝缘胶带或绝缘套管进行包裹。
插头接法则是将电线插入插头中，然后用螺丝固定，最后再用绝缘胶带或绝缘套管进行包裹。
电线接法的注意事项也非常重要。
首先，要注意电线的颜色，通常红色为正极，黑色为负极，如果颜色不一致，就需要使用万用表进行测试。
电线接法是电工基础中非常重要的一部分，正确的电线接法可以保证电线的正常工作，同时也可以避免电线出现故障和安全事故的发生。
因此，我们在进行电线接法时一定要认真细致，遵循相关规定和注意事项，以确保电线的安全和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线最规范的三种接法..
————————————————————————————————作者：————————————————————————————————日期：
电线最规范的三种接法
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。
电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。
导线的几种连接方法
1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
最后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。
剖削
绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接
(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，
清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T
形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。
3．7股铜芯导线的直线和T形分支连接
(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。
理平线芯，把7根线芯分成2、2、
3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住
余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4．19股铜芯导线的连接其方法与7股导线相似。
因其线芯股数较多，在直线连接时,可钳去线芯中间几根。
导线连接好以后，为增加其机械强度，改善导电性能，还应进行锡焊处理。
铜芯导线连接处锡焊处理的方法是：先将焊锡放在化锡锅内高温熔化，将表面处理干净的导线接头置于锡锅上，用勺盛上熔化的锡从接头上面浇下。
刚开始时，由于接头处温度低，接头不易沾锡，继续浇锡使接头温度升高、沾锡、直到接头处全部焊牢为止。
最后清除表面焊渣，使接头表面光滑。
5．铝芯导线的连接因铝线容易氧化，且氧化膜电阻率高，所以铝芯导线不宜采用铜
螺栓压接法接线
压接管压接法接线
导线的连接方法。
铝芯导线应采用螺栓压接和压接管压接方法。
螺栓压接法如图3—6示。
此法适用于小负荷的铝芯线的连接。
压接管压接法连接适用较大负荷的多股铝芯导线接法接线的连接(也适用于铜芯导线)，如图3—7所示。
压接时应根据铝芯线的规格选择合适的铝压接管。
先清理干净压接处，将两根铝芯线相对穿入压接管，使两线端伸出压接管30mm左右，然后用压接钳压接。
压接时，第一道压坑应压在铝芯端部一侧。
压接质量应符合技术要求。
绝缘带的包缠方法
6．导线绝缘层的恢复
导线的绝缘层因外界因素而破损或导线在做连接后为保证安全用电，都必须恢复其绝缘。
恢复绝缘后的绝缘强度不应低于原有的绝缘层的绝缘强度。
通常使用的绝缘材料有黄油带、涤纶薄膜带和黑胶带等。
绝缘带包缠的方法如图3—8所示。
做绝缘恢复时，绝缘带的起点应与线芯有两倍绝缘带宽的距离。
包缠时黄蜡带与导线应保持一定倾角，即每圈压带宽的1/2。
包缠完第一层黄蜡带后，要用黑胶布带接黄蜡带尾端再反方向包缠一层，其方法与前相同，以保证绝缘层恢复后的绝缘性能。
其它接线如下。
