TSY-3土工布有效孔径测定仪

合集下载

TSY-3土工布有效孔径测定仪

操作使用和保养
开机前，拧出(155A)上螺塞，加足润滑油至螺孔面，装套筛时先将扭紧螺栓(55A)左旋以松开筛盖固定顶杆(47A)然后连同筛盖(43A)往上提，然后右旋固定可置套筛托盘(62A)上在将扭紧螺栓左右松开往下压并右旋之使固定紧即可工作。根据工作需要，时间任意设置，需要中途停机，应切断电源开关。此仪器保养简单，每隔3-6个月更换垫子出一次，使用时注意避免盖板上的七根倒杆的变形。
A07124功率：0.37千瓦
外型尺寸：600x400x880
总量：130公斤
结构如图所示，主要有机座、上盖、回转机构、振击机构、夹紧机构与套筛组成，主要结构说明如下。
回转机构
电动机(1A)与离合体(146A)转动轴套(145A)—得齿轮(135A)通过齿轮(152A)而带动齿轮轴(137A)上的小斜齿轮(141A)转动，小斜齿轮带动大斜齿轮(97A)使以键与之连接的空心的主偏心轴(74A)旋转，从而带动以120度均布与上盖(3A)上的三个副偏心轴(15A)回转，使整个活动架得到半径等于偏心距正圆平面摇动。
TSY-3
（干筛法）
【TSY-吐工布有效孔径测定仪（干筛法）适用范围】：
用于土工织物和复合土工织物的有效孔径干筛法的测定。
【TSY-3土工布有效孔径测定仪（干筛法）符合标准】：
JTG E50-2006 GB/T14799-2005
TSY-3土工布有效孔径测定仪（干筛法）技术参数：
1．筛具最大直径200毫米
适用于所有类型的土工布产品。【符合标准】：
GB/T14799,ASTM D4751, JTG E50 T1144, SL/T235-19等99。
TSY-3土工布有效孔径测定仪(干筛法)主要技术规范

土工膜厚度仪测试规程

TSY-31型土工膜厚度仪测试规程一、简介土工膜厚度仪-天津美特斯仪器适用于测量土工膜材料及片材制品的厚度。

依据SL235土工合成材料测试规程之相关标准设计制造。

具有外型美观。

使用方便等优点。

二、技术参数：1. 测量范围：0－10mm2.分度值：0.001mm3.施加压力：0.5-1.0N4.外形尺寸：160X140X200mm5.整机重量：1.5KgTSY-25型土工膜糙面厚度仪一、简介土工膜糙面厚度仪是依据CJ/T234标准设计制造，主要适用于糙面土工膜及其相关产品的厚度测量，具有使用方便，测量精度准确等优点。

二、技术参数1、测量量程：0-12mm2、测量精度：0.01mm3、同轴压力：0.56N+0.054、外形尺寸：140x120x200mm5、重量：1.5kg2压脚重量：5N（2kPa±0.01kPa 压脚自重：510.2g四只）TSY-33型糙面土工膜毛糙高度测定仪一、简介糙面土工膜毛糙高度测定仪是依据GB/T17643标准设计制造，主要适用于糙面土工膜及其相关产品的厚度测量，具有使用方便，测量精度高等优点。

二、原理主要适用于糙面土工膜试样上用深度计测量膜面凸出处（峰）与凹陷处（谷）表面之间的高度差，对样品在宽度方向上所有有效点的测量值取平均值作为糙面土工膜的毛糙高度。

三、技术参数1、测量量程：0-12mm2、测量精度：0.01mm3、同轴压力：0.56N+0.054、外形尺寸：160x140x200mm5、重量：1.5kgTSY-35型塑料薄膜和薄片测厚仪一、简介塑料薄膜和薄片测厚仪适用于塑料薄膜、薄片的厚度测试，还可适用于纸张、纸板的厚度测试、箔片、硅片、金属片的厚度测试、纺织材料的厚度测试、固体电绝缘体的厚度测试。

二、产品参数1、分度值0.001mm 量程0-12mm2、上下测量面为凸/平面时，上测量面的曲率半径在15-50（mm）时，其测量面对试样施加的负荷为0.1N到0.5N之间。

产品名称TSY-1型土工布透水性测定仪

产品名称：土工布透水性测定仪土工布渗透系数土工布垂直渗透仪土工布渗透系数测定仪土工合成材料透水性测定仪土工布透水性测定仪是运用JIGAOTEST系统设计研发的一款用来检测土工合成材料及相关复合材料在垂直方向水流透过率的测试设备。

【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。

土工布透水性测定仪技术参数：最大水头压差：250mmH2O(2450pa)水位分度值：1mm，夹持器内径：50±0.5mm，适用试样厚度：≤20mm，时间控制器：0～99.99秒，量筒：1000ml(分度：10ml)，水位分度值：1mm，温度计范围：0～50℃(精度0.1℃)，电源：AC220V±10% 50Hz 100W，外形尺寸：400×500×850mm，重量：45kg土工布透水性测定仪【适用范围】：用于土工织物及复合材料垂直渗透性能的测试。

【相关标准】：GB/T15789、JTG E50、SL/T235、ISO11058、ASTM D4716注意事项：1. 使用该仪器时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

2. 初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

3. 实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。

4. 土工布透水性测定仪设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头的仪器设备，必须插入带有保护接地供电插座中，保证安全。

5. 使用时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行一、概述土工布透水性测定仪用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。

二、土工布透水性测定仪原理在规定条件下，测定垂直通过单层土工布的水流量。

主要技术参数1. 最大水头压差：250mmH2O(2450Pa)2.夹持器内径：ф50±0.5mm3.试样最大厚度：20mm4.时间计数器：0~99.995.温度计范围：0~506.量筒：1000mL(10mL)7.电源：220v8.仪器外形：400X500X850mm9.重量：25kg四·结构仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。

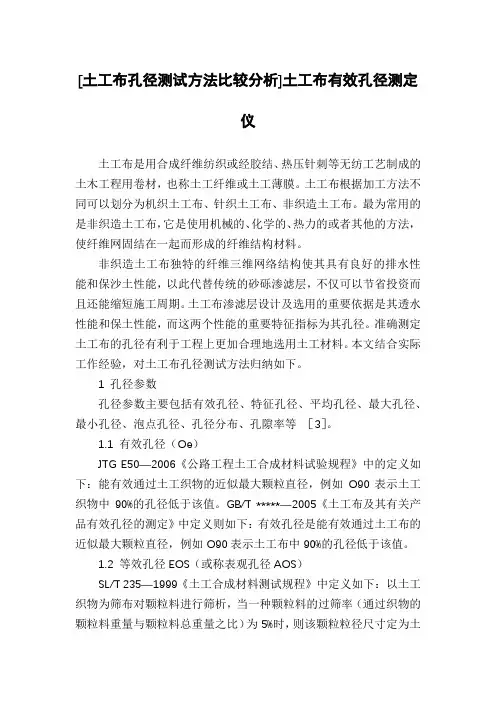

[土工布孔径测试方法比较分析]土工布有效孔径测定仪

[土工布孔径测试方法比较分析]土工布有效孔径测定仪土工布是用合成纤维纺织或经胶结、热压针刺等无纺工艺制成的土木工程用卷材，也称土工纤维或土工薄膜。

土工布根据加工方法不同可以划分为机织土工布、针织土工布、非织造土工布。

最为常用的是非织造土工布，它是使用机械的、化学的、热力的或者其他的方法，使纤维网固结在一起而形成的纤维结构材料。

非织造土工布独特的纤维三维网络结构使其具有良好的排水性能和保沙土性能，以此代替传统的砂砾渗滤层，不仅可以节省投资而且还能缩短施工周期。

土工布渗滤层设计及选用的重要依据是其透水性能和保土性能，而这两个性能的重要特征指标为其孔径。

准确测定土工布的孔径有利于工程上更加合理地选用土工材料。

本文结合实际工作经验，对土工布孔径测试方法归纳如下。

1 孔径参数孔径参数主要包括有效孔径、特征孔径、平均孔径、最大孔径、最小孔径、泡点孔径、孔径分布、孔隙率等［3］。

1.1 有效孔径（Oe）JTG E50—2006《公路工程土工合成材料试验规程》中的定义如下：能有效通过土工织物的近似最大颗粒直径，例如O90表示土工织物中90%的孔径低于该值。

GB/T *****—2005《土工布及其有关产品有效孔径的测定》中定义则如下：有效孔径是能有效通过土工布的近似最大颗粒直径，例如O90表示土工布中90%的孔径低于该值。

1.2 等效孔径EOS（或称表观孔径AOS）SL/T 235—1999《土工合成材料测试规程》中定义如下：以土工织物为筛布对颗粒料进行筛析，当一种颗粒料的过筛率（通过织物的颗粒料重量与颗粒料总重量之比）为5%时，则该颗粒粒径尺寸定为土工织物的等效孔径。

GB *****—1998《土工合成材料应用技术规范》及SL/T 225—1998《水利水电工程土工合成材料应用技术规范》中定义如下：土工织物的最大表观孔径[7-8]。

JTJ/T 019—1998《公路土工合成材料应用技术规范》中定义如下：用于表示织物型土工合成材料孔隙大小的指标。

土工布动态穿孔试验仪

土工布动态穿孔试验仪土工布动态穿孔试验仪是一种能够模拟现实工况下土工布被锥形物、圆柱物等物体穿刺的试验设备。

通过该试验仪的测试，可以深入了解土工布的抗穿刺性能，为土工布的应用提供参考。

仪器原理土工布动态穿孔试验仪的原理是通过制造一种类似标准化物体的滑块，使其击穿测试样品。

测试过程中，测试样品的大小、材料等都可以进行自由设置。

试验仪还配备了高速相机，能够捕捉测试过程中的动态高速图像，对测试结果进行科学分析，提高测试精度。

仪器使用方法使用土工布动态穿孔试验仪时，需要先将测试样品放在测试台上，然后将滑块控制器设置为所需参数，并将试验平台下降到适当位置。

接下来，运行控制器，让滑块在速度控制下击穿测试样品。

测试过程中，高速相机会记录下实验的详细时刻记录，并将数据传输到计算机上进行计算和分析。

试验参数在进行试验前，需要设置以下参数：1.角度：测试物体与垂直方向的夹角。

2.强度：滑块冲击测试物体的速度。

3.变形程度：测试过程中测试物体所发生的变形程度。

试验结果实验完成后，试验数据和高速图像都会被传输到计算机上分析。

通过分析结果，可以获得土工布的抗穿刺性能数据，包括穿刺力、穿刺深度和损伤形态等信息。

同时，还能提供土工布材料的动态性能和变形性能等科学数据，为土工布的加工、设计和应用提供依据。

应用领域土工布动态穿孔试验仪被广泛应用于土工布材料的抗穿刺性能测试和评价，是土工布研究、开发、应用的不可缺少的重要试验设备。

通过土工布的动态穿孔试验，可以对土工布的材料性能进行深入了解，为土工布的应用提供科学依据，有效提高土工布的使用效果和使用寿命。

结论土工布动态穿孔试验仪是一种能够模拟现实工况下土工布被锥形物、圆柱物等物体穿刺的试验设备，通过高速相机和计算机等设备实时记录并分析试验过程，能够获得土工布的抗穿刺性能数据和损伤形态等信息。

在土工布科研、应用领域中，土工布动态穿孔试验仪的应用将有助于提高土工布的使用效果和使用寿命。

土工布透水性测定仪的规范操作

土工布透水性测定仪的规范操作土工布透水性测定仪是土工织物及复合料子垂直渗透性能的测试仪器。

它的规范操作如下：1、装夹试样：取出夹持器21，松开压紧螺母20，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母20，将夹持器安排在定位支承销19上，再将温度计3插入夹持器上的小孔。

2、接通电源，打开电源开关10，在时间计数器9上设定收集时间值。

（本仪器时间计数器9的设定范围为0～99.99秒，按GB/T15789—1995标准，设定时间10秒）3、确定放水口18处于关闭状态，进水口16外接稳压水源后，打开流量掌控开关5，将出水嘴2对准水位量筒4往仪器内注水，直至水位超出试样平面实现内容器6的高度，此时水头压差为零。

4、待水平面稳定后连续注水，水开始溢出内容器，调整流量掌控开关5掌控水的流量以得到固定的压差，即水位量筒4内的水位稳定，此时溢出的水通过排水口 17 排出。

5、待水头压差稳定30秒后，按下键8，时间计数器9开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口11流出。

流出水量用容器收集，再用量筒测出具体数值，到10mL（收集的水量应1L，如不到1L，应酌情加大时间设定值）；实现设定时间后，电磁阀动作，此时溢出水从排水口17排出。

6、在进行上步骤的同时，读取温度计3上的温度值，水温应在10～25℃（到0.1℃）。

7、重复第6.3～6.6条步骤。

全部得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。

试验时水流速度从做到。

8、重复第 6.2～6.7步骤，在同一水压下将余下试样测试完毕。

9、关闭电源开关9，拔下电源插头14。

10、打开放水口18将仪器内的剩水排空。

11、将测试数据按 GB/T15789—1995 处理。

备注：电源打开后，电磁阀会自动离合，发出磁铁闭合的声音。

标签:土工布透水性测定仪。

土工布有效孔径测定仪操作规程

土工布有效孔径测定仪操作规程一、引言土工布有效孔径是评估土工布过滤性能的重要指标之一，准确测定土工布的有效孔径可以帮助选择适合的土工布材料，保证工程的安全性和稳定性。

土工布有效孔径测定仪是用来测定土工布有效孔径的专用设备，下面将详细介绍土工布有效孔径测定仪的操作规程。

二、仪器准备1.土工布有效孔径测定仪：确保仪器完整、无损坏。

2.校准样品：用于校准仪器的有效孔径，确保校准样品可靠。

3.测定样品：需要测定有效孔径的土工布样品。

三、实验操作1.准备工作(1)将土工布有效孔径测定仪放置在水平台面上。

(2)调整仪器底座，使其水平平稳。

(3)清洗测定仪各部件，确保无杂质影响测定结果。

2.校准仪器(1)将校准样品放置在测定仪中心位置。

(2)启动土工布有效孔径测定仪，并选择相应的校准程序。

(3)依次调整仪器参数，如压力、流速等，直到仪器显示的校准结果稳定在合理范围内。

(4)记录校准结果，注明日期、时间和校准样品编号。

3.测定土工布有效孔径(1)将测定样品放置在测定仪中心位置。

(2)启动土工布有效孔径测定仪，并选择相应的测定程序。

(3)依次调整仪器参数，如压力、流速等，直到仪器显示的测定结果稳定在合理范围内。

(4)记录测定结果，注明日期、时间和测定样品编号。

4.重复测定(1)如有必要，可以对同一土工布样品进行多次测定，取多次测定结果的平均值作为有效孔径的测定结果。

(2)记录每一次的测定结果，以备参考。

5.后续处理(1)根据测定结果，判断土工布的过滤性能。

(2)根据需要，对测定结果进行统计分析。

(3)根据测定结果，选择适合的土工布材料。

四、仪器维护1.每次使用后，应及时清洗土工布有效孔径测定仪，以保证仪器的准确性和稳定性。

2.定期检查土工布有效孔径测定仪的仪器参数是否正常。

3.如有任何异常情况，应立即停止使用并进行维护。

五、安全注意事项1.使用过程中应注意操作规范，防止发生意外伤害。

2.在操作过程中，应戴好防护设备，如手套、护目镜等。

131土工布(排水板滤膜)有效孔径试验原始记录

深圳市恒义建筑工程检测有限公司中铁二局工程有限公司试验室
管理编号：HY（ZT）-4-JC-B131
土工布（排水板滤膜）有效孔径试验原始记录
委托编号：委托单位工程名称工程部位采样类别试验次数 1
底盘重 g
见证类型: □普通送检□有见证送检□监理见证送检□甲方见证送检样品名称规格等级标准粒料重 □ 客户 □试验室试验设备标准粒料粒径 mm 0.35～ 0.40 0.30～ 0.35 0.25～ 0.30 0.20～ 0.25 0.15～ 0.20 0.12～ 0.15 0.10～ 0.12 50g
结论
校核人：பைடு நூலகம்
主要试验人：
第页共页
报告编号：委托日期试验日期试验依据评定标准
0.09～ 0.10
0.075～ 0.09
0.060～ 0.075
2 3 4 5 平均
筛余（%）
土工布：O90= 排水板：过筛量平均值 R ＝排水板：当平均过筛量小于 2%时，等效孔径 O98 小于 75μ m；当平均过筛量大于 2%时，等效孔径 O98 大于 75μ m。备注

实验六土工布有效孔径的测试

实验六土工布有效孔径的测试一、实验目的与要求1、了解土工布有效孔径测试的意义及原理。

2、掌握干筛法测试土工布有效孔径的操作方法。

二、基本理论知识土工布的孔径与它的过滤性能、排水性能、保土性能、防淤堵性能等关系非常密切。

目前测定土工布孔径的办法很多，主要有直接测量法、干筛法、湿筛法、反射法、光导法等等，而用的较为普遍的是干筛法和湿筛法。

如果土工布用于水利工程中，则湿筛法更能反映土工布实际使用时的孔径。

本实验主要介绍的是干筛法。

土工布的空隙大小呈一定分布。

从挡土角度看，土工布最大空隙尺寸及大过某种尺寸的通道数是至关重要的。

专家们各自提出了不同的代表性孔径，如有效孔径、等效孔径、表观孔径等。

而较常用的是有效孔径用O e来表示，如O95、O90等。

O代表通道孔径的等面积圆的直径，O90表示小于该孔径的通道占总通道的90%，即大于该孔径的土粒都不能通过该土工布。

三、实验原理用被测试的土工布试样作为筛布，将已知直径的玻璃珠或球形沙粒等颗粒材料放在土工布布面上振筛，称取通过土工布的颗粒材料重量，计算出过筛率，调换不同直径的颗粒材料进行试验，由此绘出土工布的孔径分布曲线，求出O90值。

玻璃珠在振筛过程中易出现静电现象，影响测量结果，通常选用石英砂或其它沙粒材料进行试验。

该法适用于针刺法、纺粘法等加工的非织造土工物。

湿筛法与此相似，所不同的是沙粒材料在通过土工布的时候是在有水冲洗。

且此法适用于所有形式的单层土工材料。

四、试验仪器及用具1、支撑网筛：直径200mm。

2、标准筛振筛机：横向摇动频率（220±10）次/min；回转半径（12±1）mm。

垂直震动频率（150±10）次/min；振幅（10±2）mm。

标准颗粒材料粒径（mm）分组如下：0.045-0.063,0.063-0.071,0.071-0.090,0.090-0.125,0.125-0.180,0.180-0.250,0.250-0.280,0.280-0.355,0.355-0.500,0.500-0.710。

土工布有效孔径测定仪操作规程

土工布有效孔径测定仪操作规程
1、取出夹持器，将试样平整无强力地平铺在支承网栅上，然后用夹持器将之压紧，试样应保持水平。

2、将按标准选取的颗粒材料均匀地撒在试样上。

3、接通电源，打开电源于开关。

4、在计时器上设置振功时间（可设置为600秒，仪器计时器具两档计时功能，分别可设置范围为0～99.99s和0～99分59s)。

5、进水口外接稳压水源，将莲蓬头放置透明罩内，盖防溅盖，并扣上夹扣，打开流量调节阀，对试样进行喷水。

6、按下启动键，开始测试。

7、通过试样的颗粒从收集槽流出，将之收集。

8、到达设定时间后，使仪器停止振动。

9、收集未通过的颗粒材料与试样。

10、仪器结束后，关闭电源，并清洁仪器。

第1 页共1 页。

土工布有效孔径测定仪的使用注意事项

土工布有效孔径测定仪的使用注意事项前言土工布是一种应用广泛的土工合成材料，具有优良的隔水、过滤、排水、加固、隔离等功能，被广泛应用于工程建设、水利工程、交通运输等领域。

而测定土工布有效孔径是评估其过滤性能的重要指标。

因此，土工布有效孔径测定仪是土工工程中必不可少的一种仪器。

本文将介绍土工布有效孔径测定仪的使用注意事项。

土工布有效孔径概述土工布有效孔径是指在液相中通过的孔径大小，它反映了土工布材料的过滤性能。

通常使用精密的过滤器测定土工布有效孔径，而土工布有效孔径测定仪就是一种专门用于测定土工布有效孔径的仪器。

土工布有效孔径测定仪的使用注意事项1. 设备检查在使用土工布有效孔径测定仪前，需要进行设备检查，确保设备在正常工作状态下。

具体步骤如下：•检查仪器的电源线是否连接稳固；•检查仪器的水路是否畅通，排除积水问题；•检查仪器的各项参数是否调整正确；•检查仪器的滤器、密封圈等易损配件是否完好。

2. 样品处理在进行土工布有效孔径测定之前，需要进行样品处理，以确保测定结果的准确性。

具体要求如下：•样品应经过严格筛选和清洗，除去杂质等；•样品应加入合适的溶液中，以保证溶液稳定；•样品应摇匀，以避免堆积现象影响测定结果。

3. 实验步骤进行土工布有效孔径测定时，需要按照以下步骤进行：•安装滤器并连接水源；•根据测试标准和实验需要，调整好滤器的各项参数；•收集样品，并进行样品处理；•将样品倒入滤器中，开始进行过滤；•收集和记录过滤液相；•在过滤完成后，取出滤器，清洗和干燥。

4. 精度和重复性在进行土工布有效孔径测定时，需要注意仪器的精度和重复性问题。

一般来说，仪器的精度要求十分高，因为有效孔径的大小会影响到土工布的各项性能。

同时，仪器的重复性也需要注意，以避免测定误差过大导致实验失效。

结语土工布有效孔径测定仪是一种十分重要的测试工具，它能够有效判断土工布材料的过滤性能。

为了确保测定结果的准确性，需要注意设备检查、样品处理、实验步骤以及精度和重复性等问题。

土工布有效孔径测定仪的使用参数

土工布有效孔径测定仪的使用参数简介土工布有效孔径测定仪是一种专门用于测定土工布有效孔径的仪器。

有效孔径是指土工布中的一个最大孔径，当土工布的孔径大于这个值时，粒子可以通过土工布的孔隙而进入到土工布内部。

因此，有效孔径是评价土工布过滤性能的一个重要参数。

使用土工布有效孔径测定仪可以快速准确地确定土工布的有效孔径，为土工布的选择和设计提供依据，降低工程风险。

本文主要介绍土工布有效孔径测定仪的使用参数。

使用参数1.有效孔径测定范围：土工布有效孔径测定仪的测定范围通常为0.02mm-10mm（也有些仪器能够测定更小或更大的孔径），这个范围足以满足绝大部分土工布的要求。

2.操作稳定性：土工布有效孔径测定仪的操作稳定性是衡量仪器性能的一个重要指标。

使用者需要保证测量时的环境稳定，避免外部因素的干扰。

此外，在测量时需要遵循相关的操作规程和标准，以确保测量结果准确可靠。

3.测定精度：测定精度是土工布有效孔径测定仪的另一个重要指标。

仪器需要使用高精度的测量设备，以确保测量结果的准确性。

同时，使用者需要注意仪器的各项参数设置和测量条件，保证测量结果的稳定性和可靠性。

4.测量速度：测量速度是衡量土工布有效孔径测定仪性能的一个重要指标。

在现代工程施工中，时间是一项非常重要的资源。

因此，使用者需要选择测量速度较快的土工布有效孔径测定仪，以便更快地获得测量结果。

5.数据输出方式：土工布有效孔径测定仪的数据输出方式通常有模拟输出和数字输出两种。

使用者需要在购买前了解并选择适合自己使用环境的数据输出方式。

使用步骤1.安装：首先，使用者需要将土工布有效孔径测定仪按照说明书进行安装，并对仪器的各项参数进行设置。

2.校准：安装完成后，需要进行校准操作。

校准过程中需要使用标准参考物质的穿透度来确定测量仪器的准确性和稳定性。

3.测量：进行测量操作时，需要将土工布样品放置在测量装置中，并根据测量仪器的使用说明进行操作。

在测量过程中，需要注意外部环境的稳定性，保证测量结果的准确性。

土工布动态穿孔测定仪校准规范

土工布动态穿孔测定仪校准规范1范围本规范适用于落锥式土工布动态穿孔测定仪（以下简称“穿孔仪”）的校准，其他类似仪器的校准可参照本规范。

2引用文件本规范引用了下列文件：GB/T 8170 数值修约规则与极限数值的表示和判定JJF 1071-2010 国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新现行有效版本（包括所有的修改单）适用于本规范。

3概述穿孔仪由支撑放开装置、钢锥和试样夹持环等组成（见图1），适用于落锥法测定土工布及其有关产品动态穿孔穿透程度。

工作原理为：一定质量的钢锥从一定高度自由垂直跌落刺入试样形成破洞，用量锥（见图2）测量试样破洞最大可见直径。

1-支撑放开装置 2-钢锥 3 -夹持环 4-试样图1 穿孔仪示意图图2 量锥示意图4 计量特性4.1 夹持环内径：（150±0.5）mm4.2 钢锥尖到试样表面距离：（500±2）mm4.3 钢锥质量：（1000±5) g4.4 钢锥锥尖端半径：R(1±0.1)mm4.5 钢锥锥角：45°±20′4.6 钢锥最大直径：(50±0.10) mm4.7 量锥质量：（600±5） g4.8 量锥刻度直径示值误差：±0.10 mm5 校准条件5.1 环境条件5.1.1 工作电压：AC(220±22）V5.1.2 其他条件：穿孔仪应置于稳固的水平基础上，校准环境应清洁，周围无腐蚀性介质，无影响使用的震源。

5.2 测量标准及其他设备测量标准及其他设备见表1。

表1 测量标准及其他设备序号标准器名称测量范围、分度值或分辨力最大允许误差或准确度或不确定度数量1 游标卡尺测量范围：（0～200）mm，分辨率：0.01mmMPE：±0.03mm 12 千分尺测量范围：（0～25）mm;(25～50)mm分度值：0.01mmMPE：±0.004mm 23 电子天平测量范围：（20～1100) g ,e=1 g, d=0.1 g14 钢直尺测量范围：（0～600）mm，分度值：1 mmMPE：±0.15 mm 15 万能角度尺测量范围：（0°～320 °）,分度值：2′MPE：±2′ 16 玻璃线纹尺测量范围为（0～1）mm，分度值为0.01mm，1.0U mμ=2k= 17 显微镜(带显示图像或投影功能)放大倍数：≥100倍1注：主要测量标准及设备可选用本表所列，也可以选用其引入的测量不确定度U（k=2）不大于被校量的最大允许误差1/3的测量设备。

土工布有效孔径测定仪注意事项土工布有效孔径测定仪维护和修理保养

土工布有效孔径测定仪注意事项土工布有效孔径测定仪维护和修理保养土工布有效孔径测定仪注意事项：★本仪器工作时具有确定振频，工作台须与其它设备隔离。

★如接受砂土作试验颗粒，请注意对仪器的清洁工作。

★试验结束后，请将仪器内的水与杂物清放干净。

★对于偏心轴与支承弹簧，以及其它动作部件应定期加注润滑油。

相关设备漆膜测厚仪土工布有效孔径测定仪简介：本仪器适用于全部类型土工布产品有效孔径的测定，其性能符合GB/T176341998 《土工布及其相关产品有效孔径的测定湿筛法》标准对仪器的要求。

以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。

以通过的颗粒材料和特定粒径表示试样有效孔径。

土工布有效孔径测定仪参数：★夹持器内径：176mm。

★振动频率：50Hz。

★振动幅度：1.5mm（振动高度3mm）。

★时间设定：分两档 0～99.99s 0～99分59s。

★匹配电机: 2800r/min 550W。

★电源：Ac220V10% 50Hz。

★外形尺寸：680420750mm。

★重量：50Kg。

土工布有效孔径测定仪结束注意：必需注意防潮，防腐蚀，使用两年左右需清洗加油一次。

土工布有效孔径测定仪测试原理：以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。

以通过的颗粒材料和特定粒径表示试样有效孔径。

润滑系统：本结构润滑简单，轴承全部用润滑脂黄油润滑，而齿轮和偏心轴与主（副）偏心轴的润滑都是飞溅润滑。

注油咀可在副偏心处加机油，每班必需加机油一次，以防飞溅不到。

主机必需加机油10Kg，如缺润滑油，润滑系统显现故障，本厂概不负责。

自动停车装置：电源开关接通后，又定时器通过中心继电器掌控电动机长期运转活定时运转停止运转。

为了保证安全工作，本机点击托盘装有接地线螺钉，用户必需按规程接地。

土工布有效孔径试验记录

土工布有效孔径试验记录话说有一天，小明和他的朋友们在工地上玩耍，无意间发现了一堆神秘的土工布。

他们好奇地问：“这是什么呀？”工地上的大师傅回答说：“这是土工布，可以过滤掉泥土里的杂质，让我们的建筑物更加坚固。

”小明听了，觉得很神奇，于是决定了解一下土工布的“内部”世界。

大师傅给小明讲解了土工布的基本知识。

原来，土工布是一种用纤维材料制成的新型建筑材料，具有很强的抗拉强度、抗裂强度和抗老化性能。

它可以有效地隔离土壤与建筑物之间的水分和气体交换，防止土壤侵蚀，保护建筑物的安全。

接下来，大师傅带领小明参观了土工布的生产车间。

在那里，他们看到了一台台机器正在高速运转，将原材料加工成各种形状的土工布。

小明惊讶地发现，原来土工布是这样制作出来的！然后，大师傅让小明亲自动手做了一次土工布有效孔径试验。

他先拿出一张土工布，然后用一把小刀在上面划了一道道细小的口子。

接着，他将一些水倒在土工布上，让小明看看水是如何渗透到土工布里面的。

小明按照大师傅的要求做了一遍又一遍，最后得出了一个惊人的结果：虽然土工布上有很多小口子，但水还是能轻松地渗透到里面去！大师傅给小明讲解了土工布的应用场景。

他说：“土工布可不仅仅局限于建筑领域哦！它还可以用于环保、水利、交通等多个领域。

比如，我们可以用它来治理沙漠化、防止洪水侵袭、改善道路排水等。

”小明听了，觉得土工布真是一个神奇的存在！通过这次试验和学习，小明和他的朋友们对土工布有了更深入的了解。

他们明白了土工布的重要性和广泛应用领域，也更加珍惜这个与自己生活息息相关的物品。

他们也认识到了自己的不足之处，决心要努力学习科学知识，将来为建设美好家园贡献自己的力量！。

土工布有效孔径试验记录

土工布有效孔径试验记录1. 引言土工布，听起来是不是有点高大上的感觉？其实，它就是我们在建筑和工程中常用的材料，主要用来防止土壤流失、过滤水分，通俗点说，就是给土壤穿了一件“防护服”。

但是，土工布的质量好不好，关键在于它的有效孔径。

今天，就让咱们聊聊这个有效孔径试验，轻松点，别紧张！2. 有效孔径的重要性2.1 何为有效孔径？说到有效孔径，咱们可以简单理解为土工布上那些小孔洞的大小。

这些孔洞就像是一个个小门，决定了水能不能顺利通过，但又不会让土壤溜走。

想象一下，如果这些小门太大，土壤就跟着水一块跑，那可就麻烦了；如果太小，水又通不过去，那也得闹心。

所以，有效孔径的大小，就像是门口的保安，得把关好！2.2 为什么要进行试验？试验的目的就是测量这些孔洞的大小，确保土工布能在实际应用中发挥应有的作用。

想想如果你买了一个包包，结果发现拉链根本不闭合，所有东西都掉出来，那你还敢用吗？所以，试验是必须的。

咱们可不能让土工布在关键时刻掉链子，对吧？3. 试验过程3.1 准备工作进行有效孔径试验之前，咱们得先准备好工具。

这个就像是做菜，材料和调料得齐全。

常用的工具包括筛网、称量器、和一些水。

别看这些小工具，它们在试验中可是大有用处。

3.2 试验步骤接下来，咱们就开始试验吧！首先，把土工布放在筛网的上面，确保它平整无皱。

这时候，水就像是调皮的小孩子，得让它通过小门。

慢慢地把水倒进去，观察水的流动情况。

这个时候，可能会出现一个小插曲：如果水流得太慢，那就说明孔径太小；如果流得太快，那小土豆们可能就要溜走了。

然后，咱们就要测量通过的水量，看看这个土工布的“保安”是否称职。

通过这些数据，咱们可以算出有效孔径的大小。

得，所有的数字算出来，咱们的土工布就“真相大白”了。

4. 结果分析4.1 数据解读经过一番忙碌，咱们得到了结果。

数据就像是一本书，读懂了才能明白其中的含义。

如果有效孔径在标准范围内，说明这块土工布可以放心使用；如果不在范围，那就得重新考虑了，可能得换一块新的。

产品名称TSY-3型土工布动态穿孔测定仪

产品名称：土工布动态穿孔测定仪土工布动态穿孔试验仪土工布动态穿孔试验机土工合成材料落锥穿孔试验仪土工布落锥穿孔试验仪土工合成材料落锥穿透试验仪土工布动态穿孔测定仪简介：本仪器用于测定土工布及其有关产品抵抗从固定高度落下的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630《土工布及其有关产品动态穿孔试验 ?? 落锥法》的要求。

土工布动态穿孔测定仪原理：将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。

土工布动态穿孔测定仪【符合标准】：GB/T17630《土工布及其有关产品动态穿孔试验 ?? 落锥法》【适用范围】：用于测试各种土工材料抵抗从固定高度落下的钢锥穿透能力，以表征土工材料抗岩石跌落性能。

【技术参数】：1．夹持环内径：150±0.5（mm）2．钢锥尖顶到试样距离：500±2（mm）3．不锈钢锥：锥角：45 b 、总质量：1000±5（g）4．量锥质量：600±5（g）5．外形尺寸：435×575×1600（mm）土工布检测仪器系列产品：TSY-10土工布磨损试验仪TSY-3土工布有效孔径测定仪，WDW-10土工布拉力试验机，TSY-1土工布透水性测定仪，TSY-4土工布动态穿孔测定仪，TSY-19土工布厚度仪•土工布动态穿孔测定仪简介：是沧州智晟试验仪器厂自行研发的新一代实验仪器技术电话0 3 1 7-4 6 0 4 7 6 9本仪器用于测定土工布及其有关产品抵抗从固定高度落下的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630《土工布及其有关产品动态穿孔试验落锥法》的要求。
