发射接收模块 - 360文档中心

433m发射模块与接收模块的匹配

433m发射模块与接收模块的匹配英文回答：Understanding Compatibility between 433MHz Transmitter and Receiver Modules.The compatibility between 433MHz transmitter and receiver modules is critical for establishing reliable wireless communication links. Here are the key factors to consider:1. Frequency Range and Modulation:Both the transmitter and receiver modules should operate within the same frequency range, typically433.92MHz in the case of 433MHz modules.The modulation method employed by the transmitter (e.g., ASK, FSK) must match the demodulation capabilities of the receiver.2. Transmission Power and Sensitivity:The transmitter's output power should be sufficient to reach the receiver with an acceptable signal strength.The receiver's sensitivity should be low enough to detect the transmitted signal reliably.3. Encoding and Decoding:Some transmitter and receiver modules may use encoding and decoding schemes to improve data integrity.These schemes must match on both the transmitter and receiver sides for successful communication.4. Antenna Compatibility:The type and characteristics of the antennas used with the transmitter and receiver modules should be compatible.Matching impedance and antenna gain will ensure efficient signal transmission and reception.5. Data Rate and Protocol:The data rate and communication protocol used by the transmitter and receiver must be consistent.This includes the number of bits per second, framing, and other protocol parameters.6. Physical Interfacing:The transmitter and receiver modules should have compatible physical interfaces for connecting them to the host microcontrollers or other devices.This includes the type of connector, pinout, and voltage levels.Matching Transmitter and Receiver Modules.To ensure compatibility, it is essential to carefully select transmitter and receiver modules that meet the following criteria:Match operating frequency and modulation: Both modules should operate at the same frequency and use the same modulation method.Consider power and sensitivity: The transmitter's output power should be adequate for the desired range, and the receiver's sensitivity should be sufficient to receive the transmitted signal.Verify encoding and decoding: If usingencoding/decoding, ensure they are compatible on both sides.Choose suitable antennas: Select antennas withmatching impedance and gain for optimal signal performance.Confirm data rate and protocol: The transmitter and receiver should support the same data rate and communication protocol.Check physical interfaces: Ensure the modules have compatible connectors, pinout, and voltage levels for seamless integration.中文回答：433MHz发射模块与接收模块的匹配。

SP多用途无线数据收发模块

SP多用途无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/42 2数据通信、数字音频、数字图像传输等领域中。

这是数据发射模块的电路图这是数据接收模块的电路图SP发射模块主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ/433MHZ3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12VSP数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3 ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

SP发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

SP数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

相控阵雷达微波组件-概述说明以及解释

相控阵雷达微波组件-概述说明以及解释1.引言1.1 概述：相控阵雷达技术是一种通过控制多个发射接收单元之间的相位差来实现波束扫描的雷达技术。

微波组件作为相控阵雷达系统中的关键组成部分，起着至关重要的作用。

本文将重点探讨相控阵雷达中的微波组件，包括其在系统中的应用、性能要求以及未来发展趋势。

通过深入了解微波组件在相控阵雷达中的作用，我们可以更好地理解和应用这一先进的雷达技术。

"1.2 文章结构"部分内容如下：本文将首先介绍相控阵雷达的概念和原理，讨论其在军事和民用领域中的重要性。

然后将重点探讨微波组件在相控阵雷达中的作用和应用，分析其在系统性能、精度和灵活性方面的重要性。

最后，结合相关文献和案例研究，总结微波组件在相控阵雷达中的作用，并展望未来微波组件的发展趋势。

文章以系统性和逻辑性展开，旨在全面解析相控阵雷达微波组件的关键作用和发展前景。

1.3 目的本文的目的是探讨相控阵雷达中微波组件的重要性及其应用。

通过对相控阵雷达和微波组件的简介，以及微波组件在相控阵雷达系统中的实际作用进行分析和总结，希望能够帮助读者更深入地了解相控阵雷达技术和微波组件在其中的关键角色。

此外，还将展望未来微波组件的发展趋势，为相关领域的科研人员和工程师提供一些启示和思考。

通过本文的研究，旨在促进相控阵雷达技术的进步与发展，推动微波组件在雷达系统中的应用与创新。

2.正文2.1 相控阵雷达简介相控阵雷达是一种利用多个天线阵列组成的雷达系统，通过对每个天线的信号进行精确的相位控制和合成，实现对目标的定位和跟踪。

相控阵雷达具有方向性强、抗干扰能力强和较高的分辨率等优点，被广泛应用于军事、航空航天、气象探测等领域。

相控阵雷达的工作原理是利用天线阵列中的多个天线，通过分别改变每个天线的发射信号的相位和幅度，实现对目标的定位、跟踪和成像。

相控阵雷达系统可以根据需要调整天线的指向角度，实现对空间内不同区域目标的监测和探测。

3、PT2262遥控发射模块、PT2272遥控接收模块说明书V0.3

二、应用范围 1、车辆防盗系统 2、家庭防盗系统 3、遥控玩具 4、其他电器遥控
三、芯片工作原理： PT2262/2272 是台湾普城公司生产的一种 CMOS 工艺制造的低功耗低价位通
用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。 PT2262/2272 最多可有 12 位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供 531441 个地址码。PT2262 最多可有 6 位(D0-D5)数据端管脚,设定的地址码和数据码从 17 脚（Dout）串行输出，可用于无线遥控发射电路。
名称 D0-D5 Vcc Vss
TE OSC1 OSC2 Dout
表 1-1：编码电路 PT2262 管脚功能表
管脚
说明
7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉
18
电源正端（＋）
9
电源负端（－）
14
编码启动端，用于多数据的编码发射，低电平有效
16
振荡电阻输入端，与 OSC2 所接电阻决定振荡频率
图 1-1 PT2262 引脚排列图
图 1-2 PT2272 引脚排列图
编码芯片 PT2262 发出的编码信号由地址码、数据码、同步码组成一个完整的码字。解码芯片 PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚
才输出高电平，与此同时相应的数据脚也输出高电平。PT2262 每次发射时至少发射 4 组字码，因为无线发射的特点，第一组字码非常容易受零电平干扰，往往会产生误码，所以 2272 只有在连续两次检测到相同的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动 VT 端同步为高电平。当发射机没有按键按下时，PT2262 不接通电源，其 17 脚为低电平，所以 315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第 17 脚输出经调制的串行数据信号，当 17 脚为高电平期间 315MHz 的高频发射电路起振并发射等幅高频信号，当 17 脚为低平期间 315MHz 的高频发射电路停止振荡，所以高频发射电路完全受控于 PT2262 的 17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为 100％的调幅。

2.4g无线收发模块原理与作用是什么？

2.4g无线收发模块原理与作用是什么？
无线发射接收模块都已经进行了封装设计（集成了单片机控制和无线编码）跟单片机直接通过异步串行口连接就可以，现在市面上的无线收发模块，其无线工作方式由模块内部的单片机控制，与用户单片机的连接一般就只有电源和收、发等几根线。

无线发射模块和接收模块必需配对使用，且工作频率要完全一样，接收模块一定要根据发射局部的编码格式来配解码IC，无线收发模块都是传输数据的一个通道，接收模块接收到发射信号后通过DA TA 脚传给解码IC，让其工作。

2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，简称2.4G无线技术。

基于2.4G无线技术封装的高度集成芯片组我们称之为2.4G无线模块，而2.4g无线收发模块是无数2.4G无线模块中的一种，广泛应用于无线遥控、无线耳机、无人机、无线键盘、无线监控、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控等行业和商品中。

2.4g无线收发模块原理是什么？那2.4G无线收发模块的工作原理是怎样的呢？无线传输的目的在于解放自己，用无线技术取代有线连接。

怎么取代？简单来说2.4G无线传输通过接受模块接受音源处理发射电磁波，接受模块接受被发射模块辐射到空中的电磁波，在通过数模转换传给喇叭。

麦克风无线收发模块结构功能图
ADC/DAC：模数转换器/数模转换器
MCU：单片微型计算机（相当电脑CPU）
FLASH：存储芯片（相当于电脑硬盘）
SDRAM：同步动态随机存储器（相当电脑内存）
RF：无线射频
PA：功率放大器。

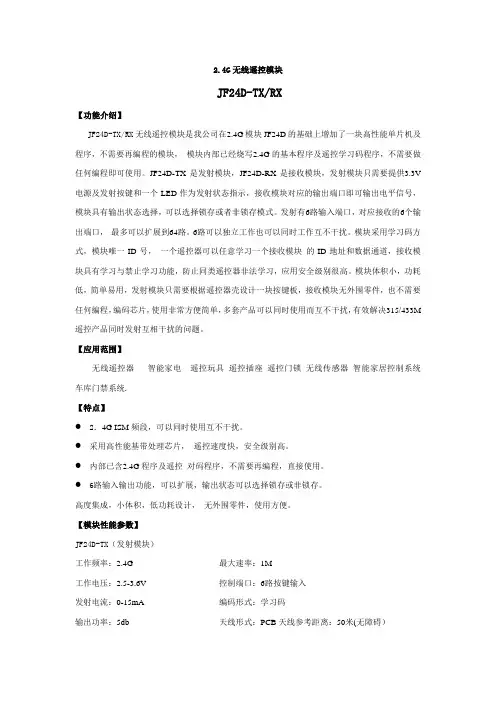

2.4g无线遥控模块无线模块

2.4G无线遥控模块JF24D-TX/RX【功能介绍】JF24D-TX/RX无线遥控模块是我公司在2.4G模块JF24D的基础上增加了一块高性能单片机及程序，不需要再编程的模块，模块内部已经烧写2.4G的基本程序及遥控学习码程序，不需要做任何编程即可使用。

JF24D-TX是发射模块，JF24D-RX是接收模块，发射模块只需要提供3.3V 电源及发射按键和一个LED作为发射状态指示，接收模块对应的输出端口即可输出电平信号，模块具有输出状态选择，可以选择锁存或者非锁存模式。

发射有6路输入端口，对应接收的6个输出端口，最多可以扩展到64路。

6路可以独立工作也可以同时工作互不干扰。

模块采用学习码方式，模块唯一ID号，一个遥控器可以任意学习一个接收模块的ID地址和数据通道，接收模块具有学习与禁止学习功能，防止同类遥控器非法学习，应用安全级别很高。

模块体积小，功耗低，简单易用，发射模块只需要根据遥控器壳设计一块按键板，接收模块无外围零件，也不需要任何编程，编码芯片，使用非常方便简单，多套产品可以同时使用而互不干扰，有效解决315/433M 遥控产品同时发射互相干扰的问题。

【应用范围】无线遥控器智能家电遥控玩具遥控插座遥控门锁无线传感器智能家居控制系统车库门禁系统.【特点】● 2．4G ISM频段，可以同时使用互不干扰。

● 采用高性能基带处理芯片，遥控速度快，安全级别高。

● 内部已含2.4G程序及遥控对码程序，不需要再编程，直接使用。

● 6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。

高度集成，小体积，低功耗设计，无外围零件，使用方便。

【模块性能参数】JF24D-TX（发射模块）工作频率：2.4G工作电压：2.5-3.6V 发射电流：0-15mA 输出功率：5db 最大速率：1M控制端口：6路按键输入编码形式：学习码天线形式：PCB天线参考距离：50米(无障碍）休眠电流：3.5uA调制方式：GFSK模块尺寸： 25X13X2mm （长X 宽X 厚）JF24D-RX （接收模块）工作频率：2.4G工作电压：2.5-3.6V接收电流：23mA接收灵敏度：-85dBm调制方式：GFSK数据通道：6路输出状态：锁存/非锁存输出电平：0-高电平编码形式：学习码，自动识别遥控器地址及数据天线形式：PCB 天线参考距离：50米(无障碍）模块尺寸：25X13X2mm （长X 宽X 厚）【脚位功能】【安装尺寸】【测试电路】【测试说明】对码：将接收模块B7端口接地为对码状态，B8端口任意为锁存或非锁存状态。

DF无线收发模块的原理与应用

DF无线收发模块的原理与应用无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：25x32x8毫米，发射距离500M,9元/只(左图);50-100米发射头,上图5元/只;中间是等效电路图；下图为小型发射头30-100米5元/块尺寸：10*18*6MM。

该发射模块体积小，工作电压范围极宽（3V－12V），发射功率大，功耗低，广泛应用在简易数据无线传输，无线遥控，防盗报警等场合。

主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ/433MHZ （433需定制）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V** LC-FS04 /20-100米带编码的4路发射板，3-12V；10元/块使用时只需将发射的电源经一个开关或单片机的控制的三极管，送到D0/D1/D2/D3的接口即可，GND 端和单片机共地，如电源大于5V请在去D0/D1/D2/D3数据端上串接一个30-100欧的电阻去耦。

发射距离视电压高低和使用的环境。

** LC-FS08 /20-100米带编码的8路发射板，可以直接交流6-9V供电方便工业使用15元/块本板提供电源，使用时只需在VCC脚接一个51欧的电阻引出到开关的一端，开关的另一端接板上的1---8路的输入控制端即可，按下相应的开关就可以发射相应的路数的控制信号。

--------------------信道2000米带编码发射板,供电电压5-12V,45元一个.DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

315M发射模块315MHZ超再生接收模块

点击查看大图315M发射模块型号：货号：10326简介：发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高。

价格：8.00元购买：详细说明:主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约。

无线发射接收模块详细资料

无线发射/接收模块1.微型无线发射/接收模块
被信号抑制,但不合理的地线及部件引入的干扰很难被抑制，应逐步断开后级电路找到干扰源，发射电路调试详见F05AF05B。

第3页
射频接收模块??????J04E???J04H(超再生)
射频接收模块???J04C???J04S??(超再生)
????3310A接收模块是一片直接将芯片做在PCB板上具有较高性价比的超外差接收模块,具有体积小,免调试,无外围,性能稳定等特点,芯片内含射频放大器，混频器，本地振荡器，中频放大器，滤波器及限幅比较器，输出为数据电平信号，可直接至标准解码器或CPU解码，频率为315M及433.92MHZ，适合与ASK方式的发射模块及遥控手柄配套，用于各种遥控器，报警器及单片机短距离数据传输。

内部结构及应用电路参见J05C。

无线发射与接收模块

无线发射与接收模块
无线发射与接收模块
无线发射模块中我们常用的编码方式是固定码和滚动码。

滚动码是固定码的升级换代产品，现几乎涉及保密的，都使用滚动编码方式。

即使有这样的编码方式使其具备远程控制的功能。

无线发射接收模块是从事数字音频无线传输、数字视频无线传输、无线数据通信、无线传输系统、无线遥控和遥测系统、无线数据采集系统、无线网络、无线安全防范系统等应用中，无线收发电路的设计一直是无线应用的一个瓶颈。

无线收发模块整合了高频键控收发电路的功能，以特小体积更低成本实现高速数据传输的功能。

无线发射与接收模块的5大优势：1.安装维护方便、绕射能力强、组网结构灵活、大范围覆盖。

无线接收发射模块适合于点多而分散、地理环境复杂等应用场合，可广泛应用于水文、油田、电力、交通、气象、环保、保安、银行、税务、报警、GPS定位信息回传、GIS等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求，大大降低人员劳动强度和企业运营成本。

2.简单易用的硬件接口功能。

无线接收发射模块可以将模块用2.54mm脚距的排针焊在主板上，可方便的与232接口实现串口数据传输。

同时也提供了简单易懂的傻瓜软件包下载及技术支持，客户不需要再为复杂的寄存器配制而浪费时间和精力，这样可以缩短2.4G产品的应用研发周期，降低开发难度，节约研发成本。

3.性价比高。

无线接收发射模块可以在很多地方运用，其发射模块与接收模块均只有大拇指大小，为业界最微型的模块之一。

315m无线发射接收模块解析

超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆
的，否则对接收灵敏度有很大的影响，所以如果用1/4波长的普通导线时应为23
厘米最佳，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）
发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免
受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
空旷地传输距离约20〜50米，发射功率较小，当电压5V时约100〜200米，当电压9V时约300〜500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700〜800米，发射功率约500毫瓦。当电压大于I2V时功耗增大，有效发射功率不再明显提高。这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。
编辑本段英文翻译
315Mhz RF tran sceiver/receiver module

DF无线数据收发模块

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

光模块的专业术语

光模块的专业术语
光模块是光通讯中非常重要的组件，而对于光模块的专业术语则
是光通讯技术人员必须掌握的知识点。

下面我们将从几个方面来介绍
光模块的专业术语。

一、光发射模块
光发射模块通常由激光器、驱动电路、热电偶和包装材料等组件构成。

其功能是将电信号转换成连续的光信号，并通过光纤传输到接收端。

常见的光发射模块有：VCSEL（垂直腔面发射激光器）、DFB（分布式
反馈激光器）、FP-LD（Fabry-Perot激光器）等。

二、接收模块
接收模块通常由光电探测器、前置放大器、数字信号处理器和包装材
料等组件构成。

其功能是将接收到的光信号转换成电信号，并进行放
大和处理。

常见的接收模块有：PIN光电二极管、APD（增强型光电二
极管）等。

三、光衰减器
光衰减器是一种可以调节光信号强度的元件，常用于测试和调整光通
讯系统的性能。

常见的光衰减器有：可变光衰减器、固定光衰减器等。

四、波分复用器
波分复用器是一种可将多个光信号复用到一根光纤中进行传输的元件。

波分复用器将不同波长的光信号分离出来，再把它们组合成一个复合
波长的光信号，这样就可以在一条光纤中同时传输多个信号。

常见的
波分复用器有：DWDM（密集波分复用器）、CWDM（宽带波分复用器）等。

综上所述，光模块的专业术语涉及到了多个方面，其中包括光发
射模块、接收模块、光衰减器、波分复用器等。

对于光通讯技术人员
来说，掌握这些专业术语是非常必要的，这将有助于提高工作效率，
更好地开展光通讯系统的维护和优化工作。

射频发射～接收模块

射频发射～接收模块作者：春风电子（1）射频发射元件说明射频发射模块F05A F05B F05C主要参数工作电压：3~12V发射电流：2~10mA发射功率：10mW发射频率：315M~433M工作温度：-40O C~+60 O C频率稳定度：10-5调制方式：AM；频差：±150K传输速度：＜10kbps图5-6-1 F05典型应用电路1图5-6-2 F05典型应用电路射频发射模块F05A F05B F05C(声表稳频)（2）射频发射模块性能说明F05系列采用声表谐振器稳频，SMT树脂封装，频率一致性好，免调试，特别适合多发一收无线遥控及数据传输系统。

而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约为5~8mA，大于12V直流功耗增大，有效发射功率不再明显提高。

F05系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与F05之间用电阻连接，而不能用电容耦合，否则F05将不能正常工作。

数据电平应接近F05的实际工作电压以获得较高的调制效果，F05对过宽的调制信号易引起调制效率下降，收发距离变近。

当高电平脉冲宽度在0.08~1mS时发射效果较好，大于1mS后效率开始下降，当低电平区大于10mS，接收到的数据第一位极易被干扰（即零电平干扰），而引起不解码。

如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10mS。

F05输入端平时应处于低电平状态，输入的数据信号应该是正逻辑电平，幅度最高不应超过F05的工作电压；F05天线长度可从0~250mm选用，也可无天线发射，但发射效率下降。

F05C为改进型，体积更小，内含隔离调制电路消除输入信号对射频电路的影响，信号直接耦合，性能更加稳定。

315M发射模块315MHZ超再生接收模块

点击查看大图315M 发射模块型号：货号： 10326 简介：发射模块的工作频率为315M ，采用声表谐振器SA W 稳频，频率稳定度极高。

价格： 8.00元购买：详细说明:主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

超声波发射接收电路

1.超声波发射接收模块：超声波发射是利用压电效应，在其两端发射一定压差的38khz频
率的方波信号，电压控制其振动而发射出超声波，再由另一端感受其振动而又由逆压电效应将声音信号转化成同频率的电信号，再加上适当的检测电路即可检测该信号。

发射电路：从单片机发出的脉冲信号峰值为0到5v。

电压值有些小，本方案中我们巧妙地使用了max232做了一个推挽电路。

从单片机输出的脉冲信号先做一路非门，就有两路互补的信号。

一路送入max232的T1 IN端，另一路送入max232的T2 IN端。

再从该芯片的T1 OUT 端与T2 OUT端取出信号。

由于MAX232内部有双路电荷泵电压转换器，可以将低电平0v 转换成8v，将高电平转换成-8v。

这样就提升了38k方波的峰峰值，从而增强了其发射强度。

接收电路：超声波的接收头利用了逆压电效应，能感受外界的超神波而产生共振，又将振动的量转化成电量，在其两端可检测到38k的正弦波。

这里我们用到了超声波接收专用芯片cx20106.该芯片内部集成了放大，滤波，检波，比较等功能。

将接收头的信号送至该芯片内部时，会在其输出端口有一个由高电平到低电平的突变，将该引脚直接连接单片机的外部中断输入口，就可以通过判断其发射到接受所用的总时间来计算出超声波传播的距离。
