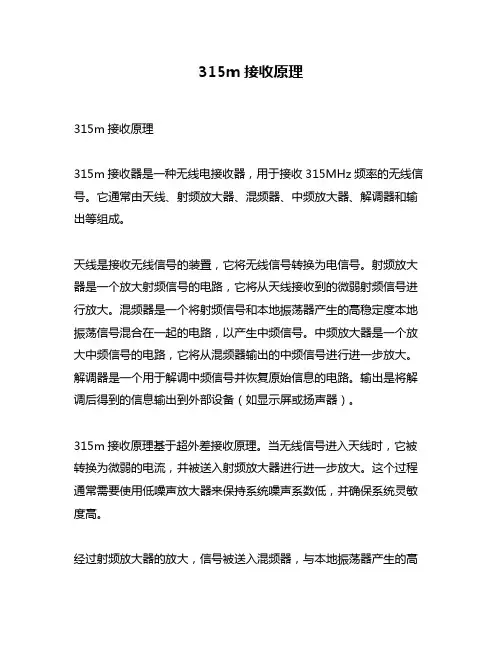

315m接收原理

315m接收原理
315m接收原理
315m接收器是一种无线电接收器，用于接收315MHz频率的无线信号。

它通常由天线、射频放大器、混频器、中频放大器、解调器和输出等组成。

天线是接收无线信号的装置，它将无线信号转换为电信号。

射频放大器是一个放大射频信号的电路，它将从天线接收到的微弱射频信号进行放大。

混频器是一个将射频信号和本地振荡器产生的高稳定度本地振荡信号混合在一起的电路，以产生中频信号。

中频放大器是一个放大中频信号的电路，它将从混频器输出的中频信号进行进一步放大。

解调器是一个用于解调中频信号并恢复原始信息的电路。

输出是将解调后得到的信息输出到外部设备（如显示屏或扬声器）。

315m接收原理基于超外差接收原理。

当无线信号进入天线时，它被转换为微弱的电流，并被送入射频放大器进行进一步放大。

这个过程通常需要使用低噪声放大器来保持系统噪声系数低，并确保系统灵敏度高。

经过射频放大器的放大，信号被送入混频器，与本地振荡器产生的高
稳定度本地振荡信号混合在一起。

混频器输出的中频信号经过中频放大器进一步放大，并被送入解调器进行解调。

解调器将中频信号解调为原始信息，并将其输出到外部设备。

总之，315m接收原理是通过将无线信号转换为电信号，然后进行放大、混频、中频放大和解调等步骤来恢复原始信息。

这个过程需要使用多个电路和组件来实现。

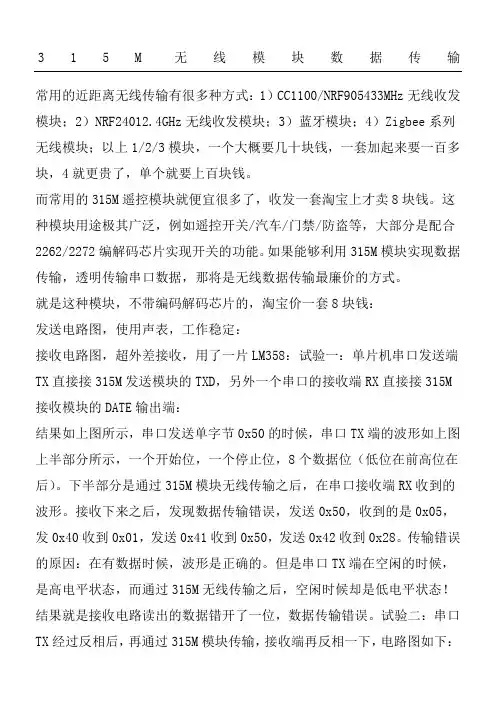

315M无线模块数据传输

315M无线模块数据传输常用的近距离无线传输有很多种方式：1）CC1100/NRF905433MHz无线收发模块；2）NRF24012.4GHz无线收发模块；3）蓝牙模块；4）Zigbee系列无线模块；以上1/2/3模块，一个大概要几十块钱，一套加起来要一百多块，4就更贵了，单个就要上百块钱。

而常用的315M遥控模块就便宜很多了，收发一套淘宝上才卖8块钱。

这种模块用途极其广泛，例如遥控开关/汽车/门禁/防盗等，大部分是配合2262/2272编解码芯片实现开关的功能。

如果能够利用315M模块实现数据传输，透明传输串口数据，那将是无线数据传输最廉价的方式。

就是这种模块，不带编码解码芯片的，淘宝价一套8块钱：发送电路图，使用声表，工作稳定：接收电路图，超外差接收，用了一片LM358：试验一：单片机串口发送端TX直接接315M发送模块的TXD，另外一个串口的接收端RX直接接315M 接收模块的DATE输出端：结果如上图所示，串口发送单字节0x50的时候，串口TX端的波形如上图上半部分所示，一个开始位，一个停止位，8个数据位（低位在前高位在后）。

下半部分是通过315M模块无线传输之后，在串口接收端RX收到的波形。

接收下来之后，发现数据传输错误，发送0x50，收到的是0x05，发0x40收到0x01，发送0x41收到0x50，发送0x42收到0x28。

传输错误的原因：在有数据时候，波形是正确的。

但是串口TX端在空闲的时候，是高电平状态，而通过315M无线传输之后，空闲时候却是低电平状态！结果就是接收电路读出的数据错开了一位，数据传输错误。

试验二：串口TX经过反相后，再通过315M模块传输，接收端再反相一下，电路图如下：这次数据传输成功了！1）在1200bps和2400bps速率下，在数据传输期间，数据是正确的，但是数据发送完成后，接收端会收到一大堆的乱码；2）在4800bps速率下，首字节丢失，其他字节传输正常，发送完成后仍然跟着一堆乱码。

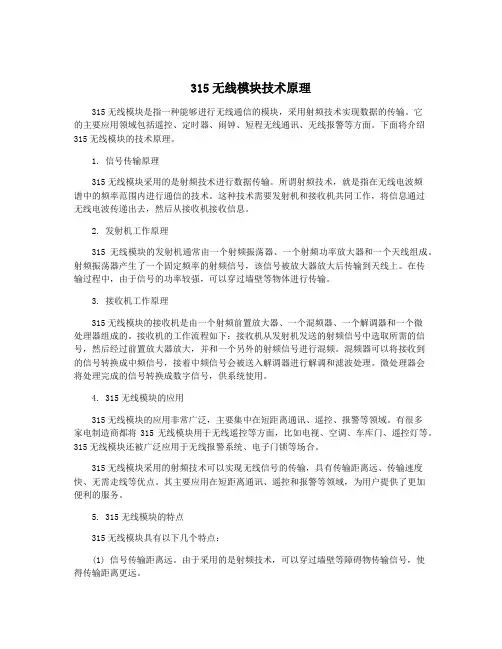

315无线模块技术原理

315无线模块技术原理315无线模块是指一种能够进行无线通信的模块，采用射频技术实现数据的传输。

它的主要应用领域包括遥控、定时器、闹钟、短程无线通讯、无线报警等方面。

下面将介绍315无线模块的技术原理。

1. 信号传输原理315无线模块采用的是射频技术进行数据传输。

所谓射频技术，就是指在无线电波频谱中的频率范围内进行通信的技术。

这种技术需要发射机和接收机共同工作，将信息通过无线电波传递出去，然后从接收机接收信息。

2. 发射机工作原理315无线模块的发射机通常由一个射频振荡器、一个射频功率放大器和一个天线组成。

射频振荡器产生了一个固定频率的射频信号，该信号被放大器放大后传输到天线上。

在传输过程中，由于信号的功率较强，可以穿过墙壁等物体进行传输。

3. 接收机工作原理315无线模块的接收机是由一个射频前置放大器、一个混频器、一个解调器和一个微处理器组成的。

接收机的工作流程如下：接收机从发射机发送的射频信号中选取所需的信号，然后经过前置放大器放大，并和一个另外的射频信号进行混频。

混频器可以将接收到的信号转换成中频信号，接着中频信号会被送入解调器进行解调和滤波处理。

微处理器会将处理完成的信号转换成数字信号，供系统使用。

4. 315无线模块的应用315无线模块的应用非常广泛，主要集中在短距离通讯、遥控、报警等领域。

有很多家电制造商都将315无线模块用于无线遥控等方面，比如电视、空调、车库门、遥控灯等。

315无线模块还被广泛应用于无线报警系统、电子门锁等场合。

315无线模块采用的射频技术可以实现无线信号的传输，具有传输距离远、传输速度快、无需走线等优点。

其主要应用在短距离通讯、遥控和报警等领域，为用户提供了更加便利的服务。

5. 315无线模块的特点315无线模块具有以下几个特点：(1) 信号传输距离远。

由于采用的是射频技术，可以穿过墙壁等障碍物传输信号，使得传输距离更远。

(2) 传输速度较快。

使用无线信号进行数据传输，比有线传输更快，且不受线路长度限制。

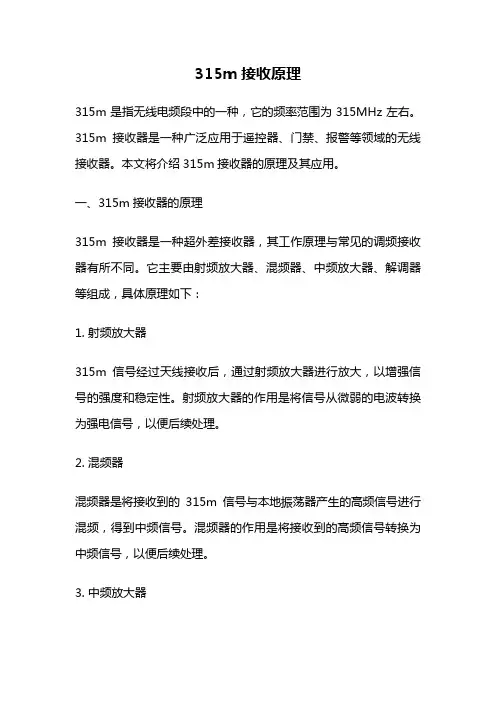

315m接收原理

315m接收原理315m是指无线电频段中的一种，它的频率范围为315MHz左右。

315m接收器是一种广泛应用于遥控器、门禁、报警等领域的无线接收器。

本文将介绍315m接收器的原理及其应用。

一、315m接收器的原理315m接收器是一种超外差接收器，其工作原理与常见的调频接收器有所不同。

它主要由射频放大器、混频器、中频放大器、解调器等组成，具体原理如下：1. 射频放大器315m信号经过天线接收后，通过射频放大器进行放大，以增强信号的强度和稳定性。

射频放大器的作用是将信号从微弱的电波转换为强电信号，以便后续处理。

2. 混频器混频器是将接收到的315m信号与本地振荡器产生的高频信号进行混频，得到中频信号。

混频器的作用是将接收到的高频信号转换为中频信号，以便后续处理。

3. 中频放大器中频放大器是对混频器输出的中频信号进行放大，以增强信号的强度和稳定性。

中频放大器的作用是将信号从微弱的中频信号转换为强电信号，以便后续处理。

4. 解调器解调器是对中频信号进行解调，还原出原始的信号。

在315m接收器中，解调器通常采用振荡解调的方式，通过一个带有谐振电路的晶体管将中频信号解调，得到原始的信号。

二、315m接收器的应用315m接收器广泛应用于遥控器、门禁、报警等领域。

它具有体积小、功耗低、成本低等优点，非常适合在电子产品中使用。

以下是315m接收器的应用场景：1. 遥控器315m接收器是遥控器中必不可少的部件之一。

它可以将遥控器发出的无线信号接收并解码出来，以便执行相应的操作。

比如，当我们按下遥控器上的开关键时，315m接收器会将信号转换为电信号，然后将这个电信号发送给电器，从而实现开关机的操作。

2. 门禁315m接收器也是门禁系统中的重要部件。

当我们刷门禁卡时，门禁系统会将卡片上的信息转换为无线信号，并将这个信号发送给315m接收器。

315m接收器会接收并解码这个信号，然后将解码后的信息发送给门禁控制器，从而实现开门的操作。

433MHz(315MHz)无线接收芯片中文规格书介绍

产品特征●300MHz到440MHz的频率范围●工作电压：2.2V-3.6V●接受灵敏度高：-108dBm●数据传输速率达10kbps（固定模式）●低功耗⏹315MHz下，最大工作电流2.5mA433MHZ下，最大工作电流3.5mA⏹关闭时的电流为0.9uA⏹扫描操作时（10：1任务周期操作）电流为300uA●唤醒输出标记用来启动解码器和微处理器●天线处的射频辐射非常低●集成度高，外部器件需求少应用领域●汽车远程无钥匙进入（RKE）●远程控制●远程风扇和电灯控制●车库门和门禁控制XC4366是一个ASK/OOK（开关键控）的单晶片射频接收集成电路设备。

它是一个真正的“从天线接收到数据输出”的单片电路。

所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。

实现了一个高度可靠且低成本的解决方案。

XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。

XC4366提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。

这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。

XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。

四个解调滤波器的带宽可以由用户从外部控制。

XC4366提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。

在固定模式中，XC4366用作传统的超外差接收器。

在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。

固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。

1.目录1.目录 (2)2.典型的应用 (3)3.订货须知 (4)4.引脚框图 (4)5.引脚的选择性 (5)6.引脚定义 (5)7.极限最大值（注释1） (6)8工作额定值（注释2） (6)9.电气特性 (7)10.功能框图 (9)11.应用说明和功能描述 (9)12.设计步骤 (9)12.1步骤1：选择工作模式 (10)12.2步骤2：选择参考晶振 (10)12.3步骤3.选择CTH电容 (12)12.4步骤4：选择CAGC电容 (13)12.5步骤5：选择解调器的带宽 (14)13.其他应用程序信息 (15)13.1天线阻抗匹配 (15)13.2关机功能 (17)13.3电源旁路电容 (18)13.4可选带通滤波器可增加选择性 (18)13.5数据噪声控制 (18)13.6唤醒功能 (19)14.封装信息 (20)14.1 16引脚的SOP封装 (20)14.2 8引脚的SOP封装 (21)14.3 16引脚的SOP顶层标志 (21)14.4 8引脚的SOP顶层标志 (22)2.典型的应用315MHz 800bps的开关键控接收器433.92MHz 800bps的开关键控接收器3.订货须知4.引脚框图标准的16引脚或者8引脚的封装5.引脚的选择性标准的16引脚允许完整的可配置型的控制。

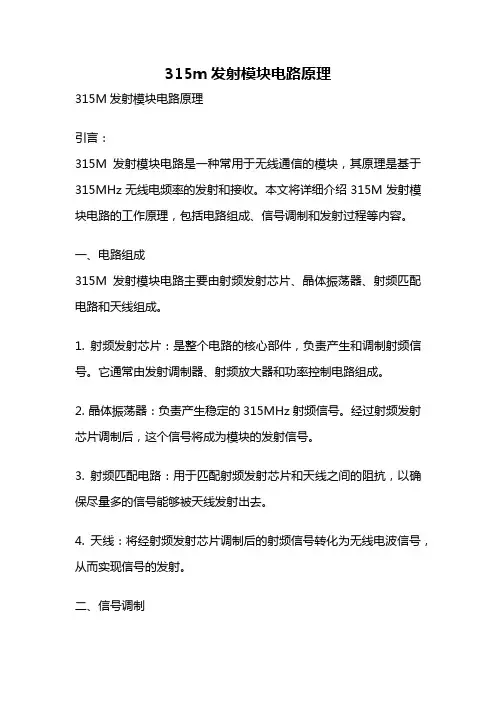

315m发射模块电路原理

315m发射模块电路原理315M发射模块电路原理引言：315M发射模块电路是一种常用于无线通信的模块，其原理是基于315MHz无线电频率的发射和接收。

本文将详细介绍315M发射模块电路的工作原理，包括电路组成、信号调制和发射过程等内容。

一、电路组成315M发射模块电路主要由射频发射芯片、晶体振荡器、射频匹配电路和天线组成。

1. 射频发射芯片：是整个电路的核心部件，负责产生和调制射频信号。

它通常由发射调制器、射频放大器和功率控制电路组成。

2. 晶体振荡器：负责产生稳定的315MHz射频信号。

经过射频发射芯片调制后，这个信号将成为模块的发射信号。

3. 射频匹配电路：用于匹配射频发射芯片和天线之间的阻抗，以确保尽量多的信号能够被天线发射出去。

4. 天线：将经射频发射芯片调制后的射频信号转化为无线电波信号，从而实现信号的发射。

二、信号调制315M发射模块电路中的信号调制主要分为两个步骤：频率调制和幅度调制。

1. 频率调制：射频发射芯片通过改变晶体振荡器的频率，将原本稳定的315MHz信号调制成不同频率的射频信号。

这种调制方式可以实现不同类型的数据传输，例如调制成ASK（Amplitude Shift Keying）信号、FSK（Frequency Shift Keying）信号等。

2. 幅度调制：在315M发射模块电路中，幅度调制通常使用ASK 调制方式。

射频发射芯片通过改变射频信号的幅度来表示不同的信息。

当幅度为高电平时，代表1；当幅度为低电平时，代表0。

三、发射过程315M发射模块电路的发射过程主要包括信号调制和射频信号的发射。

1. 信号调制：根据需要传输的数据类型，射频发射芯片通过频率调制和幅度调制将数据编码成射频信号。

编码后的信号将传递到射频匹配电路。

2. 射频信号发射：射频匹配电路将接收到的射频信号传递给天线，天线将信号转化为无线电波信号并发射出去。

这样，无线电波信号就可以在空间中传播，实现无线通信的目的。

315m发射模块电路原理

315m发射模块电路原理随着科技的不断发展，无线通信已经成为人们日常生活中不可或缺的一部分。

而在无线通信中，发射模块电路起着至关重要的作用。

本文将介绍315m发射模块电路的原理及其工作过程。

一、315m发射模块电路的基本组成315m发射模块电路主要由射频发射芯片、天线、功率放大器以及调制电路等组成。

1. 射频发射芯片：射频发射芯片是整个发射模块电路的核心部件，它负责将输入信号转换成无线射频信号。

它一般由振荡器、调制器和放大器等部分组成。

2. 天线：天线是用来辐射射频信号的装置，它负责将射频发射芯片产生的电信号转换成无线电波并进行辐射。

3. 功率放大器：功率放大器用于增大射频信号的幅度，以便提高信号的传输距离。

4. 调制电路：调制电路负责对输入信号进行调制，将其转换成适合无线传输的信号形式。

常用的调制方式有ASK（调幅键控）、FSK （频移键控）等。

二、315m发射模块电路的工作原理315m发射模块电路工作的基本原理是将输入信号转换成射频信号，并通过天线进行无线传输。

1. 输入信号转换：输入信号经过调制电路进行调制，转换成适合无线传输的信号形式。

调制电路可以根据需要选择ASK或FSK等调制方式。

2. 射频信号产生：经过调制的信号进一步经过射频发射芯片的处理，通过振荡器产生射频信号，并经过放大器放大后，送到天线。

3. 无线传输：射频信号经过天线辐射出去，形成无线电波，实现无线传输。

315m发射模块电路的工作频率一般在315MHz左右。

三、315m发射模块电路的应用领域315m发射模块电路在无线通信领域有着广泛的应用。

它可以用于无线遥控、无线传感器、无线报警、无线门铃等方面。

1. 无线遥控：315m发射模块电路可以用于各种无线遥控器，如车载遥控器、无线遥控门禁系统等。

它能够将遥控信号转换成无线信号，实现远程控制。

2. 无线传感器：315m发射模块电路可以与各种传感器相结合，实现无线传感功能。

比如温湿度传感器、光感应传感器等，将采集到的数据通过无线信号传输出去。

315M433M无线发射接收模块讲课稿

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

315M无线通讯模块

315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。

1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。

以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。

8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。

9．6．技术扣扣：二七四九七六三六五一
158+58=216。

基于51单片机315MHz无线收发模块调试程序

^****************************315Mhz无线通信程序原理：第一块单片机pl.O 口输出脉冲方波提供给无线发射模块，无线发射模块将信号以电磁波的形式传到无线接收模块。

无线接收模块会根据这个电磁波还原出脉冲方波提供给第二块单片机，第二块单片机进行进一步的解算处理。

通信协议：根据这个原理和315模块的特性。

我决定以900us高电平和2000us底电平表示1 ;450us高电平和2000us低电平表示0。

而8个1或0组成一个字节。

为了防止误码，所以在每个字节的前面加一个2ms高电平和2ms低电平的起始码。

每个5S发送一个字符，一个字符发送20遍%A^ >A^ %A^ >A^vl^ /^Tw ^T^yT^ ^T^yr^yt^yr^yj% yr^yj% yr^yj% yj% yj% yj% yj% yj% /{ xLr >±^ vl^ ^2^>X^ vl^ vl^i yr% yr^ yr% yr% yr^ yj^ *r% *r% *r% 彳・"卜315Mhz无线通信程序发送程序11.0592M晶振1机器周期二1.0851US定时器产生2MS定时TH0=0XF8;TLO=OXCD;900us定时THO二OXFC;TLO二0XC3;450us定时THO二OXFE;TLO二0X61;vtx vtx vtx xtx /^T> #T^ #T^>r^ yrs yrs yis^w yrs yrs^w yrs yrs^w /#include<reg52.h>Sinclude "intrins・h"#define uint unsigned int#define uchar unsigned charsbit WXSEND二P「0;uchar timedata[8]二{Oxfe, 0x61, Oxfc, 0xc3, 0xf8, Oxcd, Oxea, 0x66} ;// 450us, 900us, 2MS, 6ms/ >1^/ yj%yj%11.0592MHZ下500毫秒延时，还准vtx vtx vtx xtx vtx /yj% >Jx #y% #y% yj% ^J> ^J> 吩・^J> / void delay500ms(uint i) uint j;uchar k;while (i--){for(j=0;j<750;j++)for(k=0;k<200;k++);}void timeOinit()(TMOD二0x01;//void sendset (uchar senddata) ;// 发送数据程序void sendstartbit () ;//数据发送起始信号2ms高电平和2ms低电平的起始码void sendlowbit() ;// 发送低电平void sendhighbit 0 ;// 发送高电平void main(){uchar senddata, i;timeOinit () ;//定时器初始化senddata二0x55;wh订e(l) {for(i=0;i<20;i++){sendset (senddata) ;// 发送数据程序)delay500ms (10);senddata++;}//发送数据程序void sendset(uchar senddata){uchar i,sendbit;sendstartbit () ;//发送开始信号for(i=0;i<8;i++){sendbit二senddata&0x80;if (sendbit==0) sendlowbit (); // 发送低电平else sendhighbit 0 ;// 发送高电平senddata=senddata<<l;//数据发送起始信号6ms高电平和2ms低电平的起始码void sendstartbit()(WXSEND=1;TH0=timedata[4];TLO二timedata[5];TRO=1;while (TF0==0);TRO二0;TFO二0;TH0=timedata[4];TLO二timedata[5];WXSEND=O;TRO二1;while (TFO==O);TRO二0;TFO=O;void sendlowbit () // 发送低电平WXSEND=1;THO=timedata[O]; TLO 二timeddta[l]; TRO 二1;while (TFO==O);TRO=O;TFO=O;TH0=timedata[4];TLO 二timeddta[5];WXSEND=O;TRO=1;while (TFO==O);TRO=O;TFO=O;WXSEND=1;TH0=timedata[2];TL0=timedata[3];TRO=1;while (TFO==O);TRO=O;TFO 二0; voidsendhighbi t ()//发送高电平TH0=timedata[4];TLO二timedata[5];WXSEND=O;TRO二1;while (TFO==O);TRO=O;TFO二0;315Mhz无线通信程序接收程序U.0592M晶振1机器周期二1.0851US用中断0边沿触发中断，开启接收程序由于接收模块平时大部分时间是低电平，有信号时是高电平，而中断以，°是负边沿触发，所硕件电路中接收模块的信号输出端经过非门后接到单片机P3. 2接收到数据，用串口传到上位机的串口调试软件显示#include<reg52.h>#include 〃inttins. h〃#define uint unsigned intSdefine uchar unsigned char sbit WXrecep=P3^2;//uchar code timedata[6]二{Oxfe, 0x61, Oxfc, 0xc3, Oxf&Oxcd};// 450us,900us, 2MS uchar wxrecepda;void timeOinit ()(TMOD二0x21;// 定时器0THO=O;TLO=O;//TM0D=0x20:/*TMOD:timer1, mode2, 8-bitreload*/TH1二OxFD;/*THl 11.0592MHz*/TL1=OXFD;EA=1;EXO=1;ETO=1;IE0=0;void uartinit()(SCON二0x50;/*SCON:模式1, 8-bitUART,使能接收 */ TR1=1;/*TR1:timerlrun*/void receivewxO ;// 接收子程序void main()timeOinit () ;//定时器初始化uartinit ();wh订e(l)；void receivewx ()// 接收子程疗；{uint i;uchar j, recedata;while(WXrecep—0);TRO=O;i二TH0*256+TL0;THO=O;TLO=O;if((i>=1800)&&(i〈二1890)){ recedata二0;for(j=0;j<8;j++){while (WXrecep— 1);TRO二1;while(WXrecep—0);TRO二0;i二TH0*256+TL0;if ((i>二390)&&(iO450)) recedata=recedata&Oxfe;else if ((i>=800)&&(i<=860)) recedata=recedata 0x01;recedata二:recedata〈〈l;TH0=0;TL0=0;}wxrecepda=recedata»l ；SBUF=wxrecepda;while(TI==0);TI=0;}void wxrecint() interrupt 0(THO=O;TLO=O;TRO=1;EXO=O;receivewx ();EXO=1;。

315M 433M无线遥控接收芯片射频模块MG1866A

条件
fRF=4.8970MHz fRF=6.7458MHz
fRF=315MHz,VDD=3.3V fRF=315MHz,VDD=5V fRF=433.92MHz,VDD=3.3V fRF=433.92MHz,VDD=5V VSHUT=VDD fRF = 315MHz / 2kbps fRF = 433.92MHz / 2kbps fRF = 315MHz fRF = 433.92MHz
最小
2.0 -40 1
典型
3.3
最大
5.5 +125
单位
V ℃ m V/μs
3.2 极限参数
符号
VDD VIN TJ TSTG TSDR VHBM
参数
电源电压[1] 接口电压
结温储藏温度焊接温度 ESD等级[2]
条件
持续至少 30 秒人体模型（HBM）
最小
-0.3 -0.3 -40 -65
-8
3.4 3.47 3.76 3.87 0.01 -113 -113 350 350 0.86 0.43 -20 30
最大
5.5
单位
V
MHz
MHz
10
kbps
mA
mA
mA
mA
µA
dBm
dBm
kHz
kHz
MHz
MHz
dBm
µVr/m s
290
kΩ
5.2
6.7458 （433.92M）
145 ±100
4 3
RSC = 50Ω ANT pin, RSC = 50Ω
fT
晶体振荡器频率
ZCTH IZCTH(leak)
CTH Source Impedance

基于315MHz的数字无线通信(发射,接收)系统实验报告

void main (void)
{ //P1=0x00;
P37=1;
SCON = 0x50;/* SCON:模式1, 8-bit UART,使能接收*/
TMOD |= 0x20; /* TMOD: timer 1, mode 2, 8-bit reload */
TH1 = 0xFD; /* TH1: reload value for 9600 baud @ 11.0592MHz */
图3为发送载波波形
同组同学接收的图像:
图4为接收载波波形
说明射频发射模块工作正常,接收模块正常,与本组同学通信正常。
九、试验中遇到的问题及解决方法
1、电源电路部分输出电压不是5V？
电容接反了，而且小电容不仔细看都一样，但有一个是不同的。
2、串行接口部分连接与电路图不相符？
发现信号地应该与5针脚相连接，可是电路板上却与1针脚相连接，用一根导线将1针脚与5针脚相连，即可正常传输数据。
串口调试图像：
5、实现自发自收
将自发自收程序烧到单片机中，用串口线将电路与计算机相连接，在发送框中输入发送的内容，点击接收，接收框中出现刚才发送的内容。
将程序拷入CPU中，P3.7口线输出10KHZ的方波，说明RS232芯片正常通信，CPU工作正常。
调试图像：
CPU工作正常（P3.7口线输出10KHZ的方波）图像。
通过通信系统方案设计及具体的电路调试和软件编程实践，进一步加深对通信系统的了解，理解所学的专业知识，提高动手能力，提高解决实际问题的综合能力。
三、设计要求
通过亲自设计，动手焊接并调试电路实现315M的数字无线通信系统无线收发数据功能
四、给定条件
电路板（发送）、电阻、电容、发光二级管、晶振、7805、2262、2051单片机、RS232、导线等

315m发射模块电路原理

315m发射模块电路原理随着科技的不断进步，无线通信技术也在不断发展。

315m发射模块是一种常用的无线通信模块，广泛应用于无线遥控、车载防盗、安防监控等领域。

本文将从基本原理、电路结构和工作方式三个方面介绍315m发射模块电路的原理。

一、基本原理315m发射模块采用超外差技术，即将待发送的信号频率与一定的参考频率进行相减，得到中频信号。

然后通过射频调制电路将中频信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。

接收方收到射频信号后，经过解调电路解调出中频信号，再经过滤波电路得到原始信号。

二、电路结构315m发射模块的电路结构主要包括射频调制电路、功放电路、天线和供电电路等部分。

射频调制电路由射频振荡器、混频器和滤波器等组成，其中射频振荡器产生参考频率信号，混频器将待发送信号与参考频率信号相减得到中频信号，滤波器对中频信号进行滤波以去除杂散频率。

功放电路负责将中频信号放大到适合发送的射频信号功率。

天线将放大后的射频信号辐射出来。

供电电路为模块提供工作所需的电源。

三、工作方式315m发射模块的工作方式主要分为调制和发射两个阶段。

在调制阶段，待发送的信号通过射频调制电路进行调制，即与参考频率信号相减得到中频信号。

调制的方式可以是幅度调制、频率调制或相位调制等。

在发射阶段，中频信号经过功放电路放大后，通过天线辐射出去。

需要注意的是，315m发射模块的工作频率是固定的，一般为315MHz。

这是因为在无线通信领域，为了避免干扰和冲突，不同设备需要使用不同的工作频率。

总结起来，315m发射模块电路的原理是基于超外差技术，通过射频调制电路将待发送信号调制成射频信号，再经过功放电路放大后，通过天线发送出去。

它的电路结构包括射频调制电路、功放电路、天线和供电电路等部分。

工作方式主要分为调制和发射两个阶段。

315m发射模块的应用广泛，为无线通信提供了便利，使得遥控、防盗、监控等领域得以快速发展。

希望通过本文的介绍，读者对315m发射模块电路原理有更清晰的了解。

433MHz(315MHz)无线收发模块中文规格书

XCMC433M 规格书
无锡矽励微电子有限公司
1 无锡新区国家软件园水瓶座326-327室 xChip Microelectronics (Wuxi) Co., Ltd 电话：
(86)510-85380069 XCMC433M 无线收发解决方案
一、概述
XCMC433M 是基于矽励微电子公司的XC4388/4366系列无线收发芯片设计的一款完整的、低功耗、低成本的无线收发解决方案。

主要设定为315MHz/433MHz 频段。

可以根据客户具体的产品需求，灵活进行全定制的模块设计，极大地缩短终端产品的开发周期。

二、应用领域
● 无线遥控器（家电、玩具、航模、智能机器人等）
● 无线传感系统
● 报警系统与安防系统
● 无线计量和无线智能电网
● 物联网与智能家居
● 物流跟踪、仓库巡检、电子标签等
● 工业仪器仪表无线数据采集和控制
● 无线PDA 、无线表决器、无线抢答器、无线点菜器
三、基本特点与技术参数
● 工作频率：315MHz/433MHz
● 调制方式：OOK/ASK
● 工作电压：2.2V ～3.6V
● 接收灵敏度：-108dBm
● 发射功率：12dBm (3V)
● 数据速率：10kbps
● 接收模块最大工作电流：2.5mA(315MHz)，3.5mA(433MHz)
● 自动待机功能，模块进入待机模式，电流小于1uA
● 通讯距离：0~100m （全向发射，障碍物穿透）
● 支持按键扫描和键盘扩展
四、实例参考图。

315M发射模块315MHZ超再生接收模块

点击查看大图315M发射模块型号：货号：10326简介：发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高。

价格：8.00元购买：详细说明:主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约。

315无线模块技术原理

315无线模块技术原理1. 引言无线通信技术在现代社会中扮演着重要的角色，它为人们提供了便捷的通信方式。

而315无线模块作为一种常用的无线通信模块，广泛应用于遥控、安防、智能家居等领域。

本文将详细解释315无线模块技术的基本原理。

2. 315无线模块概述315无线模块是一种基于射频（Radio Frequency, RF）技术的无线通信模块，其工作频率为315MHz。

该模块通常由发射器和接收器两部分组成，可以实现远距离的数据传输。

3. 发射器工作原理发射器是将待发送数据转换为无线信号并发送出去的设备。

它主要由以下几个部分组成：编码芯片、射频发射电路和天线。

3.1 编码芯片编码芯片是发射器中的核心部件，它负责将待发送数据进行编码，并生成与之对应的数字信号。

常见的编码方式有AM（振幅调制）和ASK（振幅移键调制）。

这些数字信号经过编码后，会以一定的模式进行调制，从而形成射频信号。

3.2 射频发射电路射频发射电路是将数字信号转换为射频信号的关键部件。

它主要由振荡器、放大器和滤波器等组成。

•振荡器：振荡器是发射器中的一个重要组件，它能够产生特定频率的振荡信号。

在315MHz无线模块中，通常采用压控晶体振荡器（VoltageControlled Crystal Oscillator, VCXO）作为振荡源。

•放大器：放大器负责将来自振荡器的低功率信号进行放大，以便能够达到较远距离的传输。

常用的放大器有功率放大器和电流驱动放大器等。

•滤波器：滤波器主要用于去除无关频率的干扰信号，确保发送出去的射频信号纯净、稳定。

常见的滤波方式有低通滤波和带通滤波等。

3.3 天线天线是将发射出来的无线信号辐射到空间中的装置。

在315无线模块中，一般采用半波长天线或四分之一波长天线。

这些天线能够有效地将射频信号传输到接收器。

4. 接收器工作原理接收器是将接收到的无线信号转换为数字信号并输出的设备。

它主要由以下几个部分组成：射频接收电路、解调芯片和解码芯片。

315m无线发射接收模块解析

超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆
的，否则对接收灵敏度有很大的影响，所以如果用1/4波长的普通导线时应为23
厘米最佳，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）
发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免
受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
空旷地传输距离约20〜50米，发射功率较小，当电压5V时约100〜200米，当电压9V时约300〜500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700〜800米，发射功率约500毫瓦。当电压大于I2V时功耗增大，有效发射功率不再明显提高。这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。
编辑本段英文翻译
315Mhz RF tran sceiver/receiver module

简易无线遥控发射接收设计-315M遥控电路

简易无线遥控发射接收设计（315M遥控电路）OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC 发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

工作模式选择通过MICRF002的第16脚（SWEN）实现。

另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。

315M发射模块315MHZ超再生接收模块

点击查看大图315M 发射模块型号：货号： 10326 简介：发射模块的工作频率为315M ，采用声表谐振器SA W 稳频，频率稳定度极高。

价格： 8.00元购买：详细说明:主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
