无线遥控发射接收模块
无线遥控器及接收模块使用及调试说明
无线遥控器及接收模块使用及调试说明一、无线遥控器及接收模块的使用方法1.遥控器使用方法：①安装电池：打开遥控器背部的电池仓，按照正负极方向正确安装电池。
②学习/匹配功能：一些遥控器支持学习功能。
在遥控器上按下学习按钮，然后将需要控制的设备进行对应操作。
例如，按下遥控器的电源按钮，则遥控器会记住电源按钮所对应的设备。
③操作按钮：根据具体使用需要，按下遥控器上对应的按钮，即可实现对设备的操作。
2.接收模块使用方法：①连接设备：将接收模块与需要控制的设备进行连接。
一般情况下，接收模块会有标有电源、信号输入、信号输出等接口。
根据设备的不同，将接收模块与设备的对应接口进行连接。
②遥控器匹配：在接收模块上找到匹配按钮，并按下。
接收模块进入匹配状态，并等待遥控器发送信号。
③接收信号：当遥控器上对应按钮按下时，遥控器将信号发送出去，接收模块接收到信号并进行解码。
④控制设备：接收模块解码后的信号会触发相应的控制动作，控制设备进行相应操作。
二、无线遥控器及接收模块的调试步骤1.遥控器调试：①检查电池：安装电池时，要注意电池的正负极方向是否正确。
如果电池电量不足，及时更换新电池。
②学习/匹配功能：按下遥控器上的学习按钮，并注意遥控器上的指示灯是否亮起。
如果有指示灯亮起，表示遥控器已成功进入学习模式，可以进行匹配操作。
③测试按钮：按下遥控器上的按钮，观察设备是否有相应的动作。
2.接收模块调试：①设备连接：将接收模块与设备进行连接，确保接口连接正确。
②匹配遥控器：按下接收模块上的匹配按钮，并注意接收模块上的指示灯是否亮起。
如果有指示灯亮起，表示接收模块已进入匹配模式。
③接收信号：按下遥控器上的按钮，观察接收模块上的指示灯是否闪烁。
指示灯闪烁表示接收到信号并进行解码。
④控制设备：确认接收模块解码正确后，观察设备是否有相应的动作。
三、无线遥控器及接收模块的常见问题及解决方法：1.遥控器无法正常使用：可能原因：电池电量不足、遥控器损坏、学习/匹配功能失效等。
带解码四路无线遥控接收模块产品使用手册
产品使用手册315M超再生带解码四路无线接收模块普通桃木四键遥控器.四键遥控器和超再生固定码接收模块可以组成四路无线发射接收电路，遥控器的四位数据码对应模块的四路输出，可以方便的组成无线遥控发射接收电路，该产品广泛适用于广大电子爱好者的家庭、工业遥控类电子产品的设计和开发，可很好的作为单片机的信号输入源，特别适合大中院校学生电子电路设计、毕业设计中的遥控电路部分，可与单片对接，或加一级放大驱动继电器或小型直流电机。
接收板有自锁、非锁、互锁三种型号。
非锁、自锁、互锁三种工作方式说明非锁型SC2272-M4输出又称点动输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制，有遥控信号时数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平，适用于如电动门、电动门锁、与单片机对接等只需要一个高电平的电路等电路等。
自锁型SC2272-T4输出的数据脚能实现触发翻转工作逻辑，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
自锁型四路相互独立互不影响，可同时遥控四路，如灯具的控制等。
互锁型SC2272-L4输出就是任意一路收到信号则该路就能一直保持对应的高电平状态，接收到任意其它路的数据则恢复到原始状态，四路互锁只能有一路接通，实际应用如电风扇档位开关电路等。
接收板主要参数工作频率：315M工作电压：DC5V工作电流：≤3mA(5.0VDC)工作原理：超再生调制方式：ASK编码芯片：SC2272（PT2272、PT2294），芯片兼容灵敏度：优于-105dBm(50Ω)输出信号：非锁型（PT2272-M4）遥控距离：20～50米以上（开阔地）接收模块的七根引脚分别为D3、D2、D1、D0、GND、VT、VCC，其中VCC为DC5V的供电端，GND为接地端，VT端为解码有效输出端，只要发射器的数据码有输出，VT都能同步输出高电平；D3、D2、D1、D0是2262解码芯片的四位数据输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器的四位数据码输出一一对应。
433mhz无线收发模块工作原理
433mhz无线收发模块工作原理433MHz无线收发模块是一种常见的无线通信模块，广泛应用于遥控器、无线门铃、无线报警器等领域。
本文将详细介绍433MHz无线收发模块的工作原理，包括其基本原理、硬件结构和通信过程等方面。
同时，还将探讨其应用领域和发展前景。
通过本文的阅读，读者将对433MHz无线收发模块有一个全面的了解。
第一章：引言引言部分介绍了433MHz无线收发模块的背景和意义。
同时指出了本文要讨论的问题，并提出了研究目标。
第二章：基本原理在基本原理部分，首先介绍了射频通信技术的基础知识，包括频率、波长等概念。
然后详细解释了433MHz频段在射频通信中的特点和优势。
接着介绍了调制解调技术在射频通信中的作用，并具体分析了AM调制技术在433MHz无线收发模块中的应用。
第三章：硬件结构硬件结构部分详细介绍了433MHz无线收发模块各个组成部分及其功能。
首先介绍了射频发射器和接收器的基本原理和结构。
然后对模块中的天线、滤波器、放大器、调制解调电路等关键部件进行了详细解释。
最后介绍了模块的供电和接口部分。
第四章：通信过程通信过程部分详细介绍了433MHz无线收发模块的工作流程。
首先介绍了发送端的工作流程，包括数据输入、调制过程和射频发射等环节。
然后介绍了接收端的工作流程，包括射频接收、解调过程和数据输出等环节。
最后对整个通信过程进行了总结。
第五章：应用领域应用领域部分探讨了433MHz无线收发模块在各个领域中的应用情况。
首先介绍了遥控器领域，包括家电遥控器、车载遥控器等应用场景。
然后介绍了无线门铃和无线报警器等安防领域中的应用情况。
最后还提及到其他一些领域中可能存在的应用场景。
第六章：发展前景发展前景部分对433MHz无线收发模块在未来可能面临的挑战和发展方向进行了展望。
首先分析了当前市场上的竞争格局和技术发展趋势。
然后提出了一些可能的技术改进方向，如提高通信距离、增加通信速率等。
最后对模块在物联网、智能家居等领域的应用进行了展望。

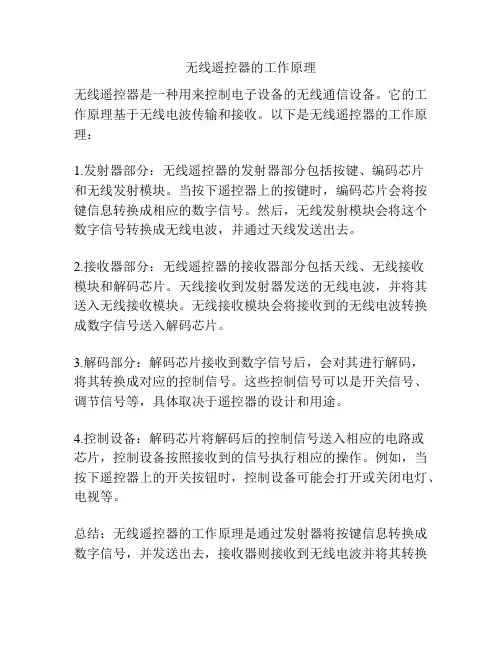

无线遥控器的工作原理
无线遥控器的工作原理
无线遥控器是一种用来控制电子设备的无线通信设备。
它的工作原理基于无线电波传输和接收。
以下是无线遥控器的工作原理：
1.发射器部分：无线遥控器的发射器部分包括按键、编码芯片
和无线发射模块。
当按下遥控器上的按键时，编码芯片会将按键信息转换成相应的数字信号。
然后，无线发射模块会将这个数字信号转换成无线电波，并通过天线发送出去。
2.接收器部分：无线遥控器的接收器部分包括天线、无线接收
模块和解码芯片。
天线接收到发射器发送的无线电波，并将其送入无线接收模块。
无线接收模块会将接收到的无线电波转换成数字信号送入解码芯片。
3.解码部分：解码芯片接收到数字信号后，会对其进行解码，
将其转换成对应的控制信号。
这些控制信号可以是开关信号、调节信号等，具体取决于遥控器的设计和用途。
4.控制设备：解码芯片将解码后的控制信号送入相应的电路或
芯片，控制设备按照接收到的信号执行相应的操作。
例如，当按下遥控器上的开关按钮时，控制设备可能会打开或关闭电灯、电视等。
总结：无线遥控器的工作原理是通过发射器将按键信息转换成数字信号，并发送出去，接收器则接收到无线电波并将其转换
成数字信号后，进行解码，最终转换成对应的控制信号，用于控制相应的电子设备。
(完整版)无线遥控模块PT2262控制原理
123*LJ 5Li 1111 11 9 L0 无线电遥控，就是利用无线电波对被控对象进行远距离控制，在工业控制、航空航天、冢电领域应用广泛。
一、无线遥控模块的构成：由发射部分和接收部分组成。
发射部分由，按键，编码芯片，315M 调制器，功率放大电路等构成其中编码部分电路由PT2262编码IC 来组成，具体电路见图所示SK 矗同接收部分由无线信号接收电路，解码芯片构成触发信号一FT2262编码一315MHz®制器一尊功率抜大—\编码输出接收头mmD0,D1,D2,D3为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制。
也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制。
二、编码解码芯片PT2262/PT2272PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。
其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。
接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有暂存”和锁存”两种方式，方便用户使用。
后缀为“M为暂存型” 后缀为“为锁存型”其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯名称 管脚・ 说明DQ-DE 7-3. 10-1? 1 数据输入端，有一个为"1"即有編码发出，内部下拉，Vcc IB- 电源正端（+ ）7ss- 0 电源负端〔-）TE 14 編科启动端’用于多数据的編码芨射，低电平有数OSCI 16- 振荡电阻输入端，与0兀2所接电阻决定振荡频率DSC2 15 标蒜电阻振茹器输由端Dout 17編码输出端（正常时为低电平）喪1：编诂电路PT2262管■知功能赛 名称管脚• 说明 M-A11 1-乳 10-19- 地址管脚，用于进行地址编码，可置为"0笃T 笃 W （悬空〉,必须与2262 一致,否则不幣码DO-DE 7-8, 10-13地址或数据管脚■当做为数据管脚时，只有在地址期与 2262 一致,数据管脚才能输岀与2262数据端对应的高 电平』否则输出为低电平,锁存型只有在接收到下一数 据才能转换 Vcc18 电源正端（+ ） Uss9 电源负端O ） DIN14 数据信号输入端，来自接收模块输出端* OSCI16- 振荡电阻输入端，与0咒2所接电阻决定振荡频率 0SC215 振汤电阻振霸器输出端 VT17 解码有效确认输出端（常低）解码有效变成高电平（瞬 态） 蔻N 解码电路PT2272 19營功能表在通常使用中，我们一般采用 8位地址码和4位数据码，这时编码芯片PT2262和解码芯片PT2272的第1〜8脚为地址设定脚，有三 种状ftO t 1 18J VCDAL 匚 2 H3 Bout 匚 3 1&2 QSCl 匚 4 153 DSC2 A4 L.5 14 J T E AS r £ 13 1 All .-'D5 Afe/DO 匚 ? 123 A L 0/D4 flTfDi 匚 8 11 2 A^/ia Wss 匚 9 10 3 JL8/I? 1 1 s 2 17 3 1& 4 15 5 14 G 13 T 12 5 11 3 VDD 1 VT 3 OSCI □ 0SC2 □ DIN □ D5 □ D4 J D3 J D2 El FT236Z-IREEC-LELru-c-L &12 ^04501 S A A A- A A D D sV OSCI OSC2AO Al A10/U4 A11/H5FT 226 2-1R 内部原理框圍态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为38=6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1〜8脚设置相同即可，例如将发射机的PT2262 的第2脚接地，第3脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第2 脚接地，第3 脚接正电源，其它引脚悬空就能实现配对接收。
2.4g无线遥控器jf24e-tx 无线收发模块
采用高性能基带处理芯片， 遥控速度快，安全级别高。 内部已含2.4G 程序及遥控 对码程序，不需要再编程，直接使用。 接收模块输出状态可以选择锁存或非锁存。 高度集成，小体积，低功耗， 无外围零件，使用方便。 【遥控器及接收模块产品外观图】
【性能参数】 JF24E-TX（遥控器）
工作频率：2.4G 工作电压：2.5-3.6V 发射电流：4.3mA 输出功率：5db 待机电流：3uA 调制方式：GFSK 编码方式：芯片 ID 地址 自动对码 JF24E-RX（接收模块） 工作频率：2.4G 工作电压：2.5-3.6V 接收待机电流：0.1mA（平均值） 唤醒扫描电流：0.3mA 休眠模式电流：3uA 接收灵敏度：-85dBm 调制方式：GFSK 【遥控器尺寸及按键功能】
2.4G 无线遥控器及配套接收模块
JF24E-TX/RX 技术规格书
V03版本（多发1收） V02版本（多收1发） 【功能介绍】 JF24E-TX 是一款内含遥控程序的高端大方的2.4G 无线遥控器，是安阳市新世纪电子研究所 在 JF24D-TX/RX 遥控模块的功能基础上开发的带外壳的低功耗2.4G 遥控器。遥控器内部已经 烧写2.4G 的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。遥控器采 用一粒 CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。 遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态 LED 指示， 亮度降低需要更换电池。JF24E-RX 是遥控器配套的低功耗接收模块，接收模块已经烧写与遥 控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重 新对码。接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平， 收到发射信号输出为高电平，输出能力可驱动一只 LED，如需驱动更大功率负载需要加功率驱 动管。模块具有2种输出状态选择，可以选择锁存或者非锁存模式。5路输出可以独立工作也可 以同时工作互不干扰。遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键 即可完成对码。模块采用芯片唯一的 ID 地址对码， V03版本一个接收器可以配多个遥控器 （不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。V02版本是一个遥控 器可以控制多个接收器（不限制数量）。每个接收器可以输出5路控制信号。接收模块为低功耗 设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA 电流，比超外差接收模块消耗的电流 小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对 于遥控产品完全可以忽略这个延迟时间。接收模块体积小，功耗低，无任何外围零件，无需编 程即可嵌入各种遥控主板实现控制，使用非常方便简单。2.4G 遥控的最大优势是多套产品可以 同时使用而互不干扰，可以有效解决315/433M 遥控产品存在的同时发射互相干扰的问题。 【应用范围】 遥控开关 智能家电遥控 遥控玩具 遥控插座 遥控门锁 遥控窗帘 遥控卷帘门 遥控 LED 灯 智能家居控制系统 车库门禁系统，报警系统。 【产品特点】 2．4G ISM 频段料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
电视遥控器的原理
电视遥控器的原理引言电视遥控器是现代电视机不可或缺的配件之一，它通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。
本文将介绍电视遥控器的原理和工作原理。
原理概述电视遥控器的原理基于无线电通信技术。
遥控器中的按键通过电路将用户的操作转化为特定的信号，然后通过无线电波将信号发送给电视机，电视机接收到信号后解码并执行相应的操作。
发射和接收模块电视遥控器分为发射和接收两个模块。
发射模块包含按键电路、编码电路和无线电发射器。
用户按下遥控器上的按键时，按键电路会检测到按键信号，并将其转化为数字信号。
编码电路将数字信号编码为特定的模式，然后将编码后的信号传送给无线电发射器。
无线电发射器将信号转化为无线电波信号，通过天线发射出去。
接收模块包含无线电接收器、解码电路和控制电路。
无线电接收器接收到从遥控器发射出来的无线电波信号，然后将信号传递给解码电路。
解码电路解码收到的信号，还原出原始的数字信号，并将其传递给控制电路。
控制电路根据数字信号执行相应的操作，例如改变音量、切换频道等。
通信协议电视遥控器和电视机之间需要一种协议来进行通信。
常见的通信协议有红外线遥控和无线电频率遥控两种。
红外线遥控是指遥控器发送红外线信号给电视机进行通信。
这种通信协议常用于家庭电视遥控器。
红外线信号通过红外LED发射器发射出去，电视机上的红外接收器接收到信号后进行解码。
无线电频率遥控是指遥控器通过无线电波信号进行通信。
这种通信协议常用于大型的公共电视设备，如医院、机场等。
遥控器通过无线电发射器将信号转化为无线电波信号发射出去，电视机上的无线电接收器接收到信号后进行解码。
安全性电视遥控器的安全性也是需要考虑的一个重要问题。
为了保护用户的隐私和避免遭到恶意干扰，一些电视遥控器使用了加密技术。
加密技术能够加密遥控器发送的信号，防止被不法分子截获并进行恶意操作。
结论电视遥控器通过无线电波信号传输和电视机进行通信，实现人们对电视机的遥控操作。
3、PT2262遥控发射模块、PT2272遥控接收模块说明书V0.3
三、芯片工作原理： PT2262/2272 是台湾普城公司生产的一种 CMOS 工艺制造的低功耗低价位通
用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。 PT2262/2272 最多可有 12 位(A0-A11)三态(悬空,接高电平,接低电平)地址设定 管脚,任意组合可提供 531441 个地址码。PT2262 最多可有 6 位(D0-D5)数据端管 脚,设定的地址码和数据码从 17 脚（Dout）串行输出，可用于无线遥控发射电路。
名称 D0-D5 Vcc Vss
TE OSC1 OSC2 Dout
表 1-1：编码电路 PT2262 管脚功能表
管脚
说明
7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉
18
电源正端（＋）
9
电源负端（－）
14
编码启动端，用于多数据的编码发射，低电平有效
16
振荡电阻输入端，与 OSC2 所接电阻决定振荡频率
图 1-1 PT2262 引脚排列图
图 1-2 PT2272 引脚排列图
编码芯片 PT2262 发出的编码信号由地址码、数据码、同步码组成一个完整 的码字。解码芯片 PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚
才输出高电平，与此同时相应的数据脚也输出高电平。PT2262 每次发射时至少 发射 4 组字码，因为无线发射的特点，第一组字码非常容易受零电平干扰，往往 会产生误码，所以 2272 只有在连续两次检测到相同的地址码加数据码才会把数 据码中的“1”驱动相应的数据输出端为高电平和驱动 VT 端同步为高电平。当发 射机没有按键按下时，PT2262 不接通电源，其 17 脚为低电平，所以 315MHz 的 高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第 17 脚输出经调 制的串行数据信号，当 17 脚为高电平期间 315MHz 的高频发射电路起振并发射等 幅高频信号，当 17 脚为低平期间 315MHz 的高频发射电路停止振荡，所以高频发 射电路完全受控于 PT2262 的 17 脚输出的数字信号，从而对高频电路完成幅度键 控（ASK 调制）相当于调制度为 100％的调幅。
315M433M无线发射接收模块讲课稿
315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。
适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。
超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
2.4G无线遥控模块
2.4G无线遥控模块JF24D-TX/RX【功能介绍】JF24D-TX/RX无线遥控模块是我公司在2.4G模块JF24D的基础上增加了一块高性能单片机不需要再编程的模块，模块内部已经烧写2.4G的基本程序及遥控学习码程序，不需要做任何编程即可使用。
JF24D-TX是发射模块，JF24D-RX是接收模块，发射模块只需要提供3.3V 电源及发射按键和一个LED作为发射状态指示，接收模块对应的输出端口即可输出电平信号，模块具有输出状态选择，可以选择锁存或者非锁存模式。
发射有6路输入端口，对应接收的6个输出端口，最多可以扩展到64路。
6路可以独立工作也可以同时工作互不干扰。
模块采用学习码方式，单片机唯一ID号，一个接收模块最多可以学习6个遥控器地址和数据通道，接收模块具有学习与禁止学习功能，防止同类遥控器非法学习，应用安全级别很高。
模块体积小，功耗低，简单易用，不需要任何编程，编码，使用方便，多套产品可以同时使用而互不干扰，有效解决315/433M遥控产品不能同时使用的问题。
【应用范围】无线遥控器无线控制系统智能家电遥控玩具遥控插座遥控门锁无线传感器智能家居控制系统【特点】2．4G ISM频段，可以同时使用互不干扰。
采用高性能基带处理芯片，遥控速度快，安全级别高。
内部已含2.4G程序及遥控对码程序，不需要再编程，直接使用。
6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。
高度集成，小体积，低功耗设计，无外围零件，使用方便。
【模块性能参数】JF24D-TX（发射模块）工作频率：2.4G工作电压：2.5-3.6V发射电流：0-14mA输出功率：5db休眠电流：3.5uA调制方式：GFSK最大速率：1M控制端口：6路按键输入编码形式：学习码天线形式：PCB天线参考距离：20米(无障碍）模块尺寸：28X13X2mm（长X宽X厚）JF24D-RX （接收模块）工作频率：2.4G工作电压：2.5-3.6V接收电流：26mA接收灵敏度：-85dBm调制方式：GFSK数据通道：6路输出状态：锁存/非锁存输出电平：0-高电平编码形式：学习码，自动识别遥控器地址及数据天线形式：PCB天线参考距离：20米(无障碍）模块尺寸：28X13X2mm（长X宽X厚）【测试说明】对码：接收模块先上电，将B7端口悬空为学习对码状态，将B8端口悬空为非锁存状态。
2.4g无线遥控器jf24e-tx无线收发模块[宝典]
![2.4g无线遥控器jf24e-tx无线收发模块[宝典]](https://img.taocdn.com/s3/m/3673ce27b80d6c85ec3a87c24028915f804d8428.png)
2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。
遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。
遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。
遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。
JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。
接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。
模块具有2种输出状态选择，可以选择锁存或者非锁存模式。
5路输出可以独立工作也可以同时工作互不干扰。
遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。
模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。
V02版本是一个遥控器可以控制多个接收器（不限制数量）。
每个接收器可以输出5路控制信号。
接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。
接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。
遥控器工作原理
遥控器工作原理遥控器是一种无线电设备，用于远程控制其他设备的操作。
它通常由发射器和接收器两部份组成。
发射器是手持设备，通过按下按钮或者操作开关来发送控制信号。
接收器则是被控制设备上的装置，用于接收和解码发射器发送的信号，然后执行相应的操作。
遥控器工作原理涉及到无线通信、编码解码和电子电路等方面的知识。
下面将详细介绍遥控器的工作原理。
1. 发射器部份：发射器是遥控器的核心部件，它包含一个或者多个按钮、一个编码器和一个无线发射模块。
当用户按下按钮时，编码器会将按钮的状态转换为数字编码，然后将编码通过无线发射模块发送出去。
2. 接收器部份：接收器是被控制设备上的装置，它包含一个无线接收模块、一个解码器和一个执行器。
无线接收模块用于接收发射器发送的信号，然后将信号传递给解码器。
解码器根据预定的编码规则解析接收到的信号，并将其转换为控制命令。
最后，执行器根据解码器输出的控制命令执行相应的操作，例如打开灯、调节音量等。
3. 无线通信：遥控器使用无线通信技术进行信号传输。
常见的无线通信技术包括红外线（IR）和无线射频（RF）技术。
红外线遥控器通过发射和接收红外线信号来实现通信，适合于短距离控制。
无线射频遥控器通过发射和接收无线射频信号来实现通信，适合于长距离控制。
4. 编码解码：编码和解码是遥控器工作原理中的重要环节。
编码器将按键状态转换为数字编码，以便传输和识别。
解码器根据预定的编码规则解析接收到的信号，并将其转换为控制命令。
编码和解码方式有多种，例如固定码、滚动码和学习码等。
5. 电子电路：遥控器内部包含各种电子元件和电路，用于实现信号的处理和传输。
例如，发射器中的编码器将按键状态转换为数字编码，无线发射模块将数字编码转换为无线信号并发送出去。
接收器中的无线接收模块接收信号，解码器解析信号并输出控制命令，执行器执行相应的操作。
总结：遥控器工作原理涉及到无线通信、编码解码和电子电路等方面的知识。
发射器通过按键操作将控制信号转换为数字编码，并通过无线通信方式发送出去。
315M433M无线发射接收模块超详细版
315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。
适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。
超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
2.4g无线遥控器jf24e-tx 无线收发模块
2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。
遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。
遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。
遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。
JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。
接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。
模块具有2种输出状态选择，可以选择锁存或者非锁存模式。
5路输出可以独立工作也可以同时工作互不干扰。
遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。
模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。
V02版本是一个遥控器可以控制多个接收器（不限制数量）。
每个接收器可以输出5路控制信号。
接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。
接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。
无线遥控实验报告
一、实验背景随着科技的不断发展，无线通信技术得到了广泛应用。
无线遥控技术作为一种典型的无线通信技术，在智能家居、远程控制、工业自动化等领域具有广泛的应用前景。
本实验旨在设计一个简易的无线遥控系统，实现对指定设备的远程控制。
二、实验目的1. 了解无线遥控系统的基本原理和组成；2. 掌握无线遥控系统的设计与实现方法；3. 学会使用无线通信模块进行数据传输；4. 熟悉嵌入式系统编程与调试。
三、实验原理无线遥控系统主要由发射模块、接收模块和执行模块组成。
发射模块负责将控制信号通过无线方式发送出去；接收模块负责接收来自发射模块的信号，并将其转换为控制指令；执行模块根据接收到的指令执行相应的动作。
本实验采用无线射频（RF）技术实现无线遥控。
RF技术利用射频信号在空间传播，将信息从发射端传输到接收端。
本实验选用RF433MHz无线通信模块，该模块具有成本低、传输距离远、抗干扰能力强等优点。
四、实验器材1. 无线射频模块（RF433MHz）；2. 单片机（如Arduino）；3. 执行模块（如舵机、继电器等）；4. 电源；5. 连接线；6. 开发板（如Arduino板）；7. 编程软件（如Arduino IDE）。
五、实验步骤1. 设计无线遥控系统硬件电路图；2. 编写单片机程序，实现数据采集、处理和无线传输；3. 编写执行模块程序，实现控制指令的执行；4. 连接硬件电路，调试程序；5. 测试无线遥控系统的性能。
六、实验内容1. 设计无线遥控系统硬件电路图根据实验要求，设计无线遥控系统硬件电路图，包括单片机、无线射频模块、执行模块等。
电路图如下：```+---------+| MCU |+---------+| || |V V+---------+ +---------+| RF | | 执行 || 模块 |----| 模块 |+---------+ +---------+```2. 编写单片机程序使用Arduino IDE编写单片机程序，实现数据采集、处理和无线传输。
无线发射接收模块详细资料
无线发射/接收模块1.微型无线发射/接收模块
被信号抑制,但不合理的地线及部件引入的干扰很难被抑制，应逐步断开后级电路找到干扰源，发射电路调试详见F05AF05B。
第3页
射频接收模块??????J04E???J04H(超再生)
射频接收模块???J04C???J04S??(超再生)
????3310A接收模块是一片直接将芯片做在PCB板上具有较高性价比的超外差接收模块,具有体积小,免调试,无外围,性能稳定等特点,芯片内含射频放大器，混频器，本地振荡器，中频放大器，滤波器及限幅比较器，输出为数据电平信号，可直接至标准解码器或CPU解码，频率为315M及433.92MHZ，适合与ASK方式的发射模块及遥控手柄配套，用于各种遥控器，报警器及单片机短距离数据传输。
内部结构及应用电路参见J05C。
无线发射与接收模块
无线发射与接收模块
无线发射与接收模块
无线发射模块中我们常用的编码方式是固定码和滚动码。
滚动码是固定码的升级换代产品，现几乎涉及保密的，都使用滚动编码方式。
即使有这样的编码方式使其具备远程控制的功能。
无线发射接收模块是从事数字音频无线传输、数字视频无线传输、无线数据通信、无线传输系统、无线遥控和遥测系统、无线数据采集系统、无线网络、无线安全防范系统等应用中，无线收发电路的设计一直是无线应用的一个瓶颈。
无线收发模块整合了高频键控收发电路的功能，以特小体积更低成本实现高速数据传输的功能。
无线发射与接收模块的5大优势：1.安装维护方便、绕射能力强、组网结构灵活、大范围覆盖。
无线接收发射模块适合于点多而分散、地理环境复杂等应用场合，可广泛应用于水文、油田、电力、交通、气象、环保、保安、银行、税务、报警、GPS定位信息回传、GIS等领域的监控、采集数据的实时传送，满足客户对于数据实时性、准确性的要求，大大降低人员劳动强度和企业运营成本。
2.简单易用的硬件接口功能。
无线接收发射模块可以将模块用2.54mm脚距的排针焊在主板上，可方便的与232接口实现串口数据传输。
同时也提供了简单易懂的傻瓜软件包下载及技术支持，客户不需要再为复杂的寄存器配制而浪费时间和精力，这样可以缩短2.4G产品的应用研发周期，降低开发难度，节约研发成本。
3.性价比高。
无线接收发射模块可以在很多地方运用，其发射模块与接收模块均只有大拇指大小，为业界最微型的模块之一。
无线遥控器及接收模块使用及调试说明
一、遥控器使用说明：1．供电：遥控器背面有4节5号电池给遥控器正常工作供电。
若发现供电不足导致其无法工作，应该立即更换电池。
2．电源控制：遥控器正面上方有个电源按钮，在不用遥控器的时候最好关掉电源，以延长电池使用时间。
3．天线：2.4G 5db天线。
4．吊具选择：遥控器正面的10个数字键是用来选择吊具的，按下灯亮表示选中该吊，此种方法可选择个别吊具或几个吊具单独动作。
若要选择所有吊具工作，可用快捷键“全选”，即可选中所有吊具。
若要选择部分吊具，可以按“取消”键，取消当前所选吊具，再单独选择需要的吊具。
5．吊具动作：选择好吊具后，即可按“上”“下”“左”“右”让吊具动作，需要一直按住该键才能让吊具动作，如果要吊具停下动作，只需要松开按键，即可停止动作。
6．遥控器空闲8秒后将自动关闭无线模块，同时所有按键清零。
7．如果某个按键失灵，可以关断电源控制开关10秒后再打开电源开关即可。
图1 遥控器面板按键图二、地面站接收模块说明：1．供电：+24V，模块左上方PWR为电源指示灯，亮表示供电正常。
2．天线：2.4G 9db天线3．输出：可输出16位干节点，1到10位为10个吊具选择输出，11，12，13，14分别为“上”“下”“左”“右”动作选择输出，15，16备用。
对应输出导通则相应的指示灯亮。
-24V+24V天线Q1Q2Q3Q4Q5Q6Q7Q8COM1Q9Q10Q11Q12Q13Q14Q15Q16COM2图2 接收单元面板图三、遥控器调试说明：1．测量电源对地是否有短路现象，若无，电池供电，测量单片机+3.3V供电是否正常，无线模块+3.3V供电是否正常。
2．给无线zigbee模块下载固件。
3．配置无线zigbee模块。
4．下载单片机程序。
四、无线接收模块调试说明：1．测量电源对地是否有短路现象，若无，模块供电，测量+3.3V供电是否正常。
2．给无线zigbee模块下载固件。
3．配置无线zigbee模块。
制作无线遥控模块的原理
制作无线遥控模块的原理无线遥控模块一般由发送端和接收端组成，其原理如下：1. 发送端原理：发送端是通过某种方式将指令转换成无线信号，并通过天线发射出去。
常见的原理有：- 调幅（Amplitude Modulation, AM）：通过调制载波的幅度来表示指令信息，一般采用简单的AM电路或集成芯片实现。
- 调频（Frequency Modulation, FM）：通过调制载波的频率来表示指令信息，一般采用FM发射芯片实现。
- 调相（Phase Modulation, PM）：通过调制载波的相位来表示指令信息，一般采用PLL（Phase-Locked Loop）芯片实现。
发送端一般包含一个微控制器或是编码器，用于解析用户输入的指令，然后将解析出的指令信号通过上述方法调制到一个射频载波波形上，再经过功率放大器放大后，由天线发射出去。
2. 接收端原理：接收端主要负责将无线信号解调出来，还原出原始的指令信息。
常见的原理有：- 调幅解调（AM Demodulation）：通过利用振荡电路产生一个参考振荡信号，并将接收到的调幅信号与参考信号进行解调，得到原始的指令信号。
- 调频解调（FM Demodulation）：通过利用追踪敏感解调器或鉴频器对接收到的调频信号进行解调，得到原始的指令信号。
- 调相解调（PM Demodulation）：通过利用鉴相器对接收到的调相信号进行解调，得到原始的指令信号。
接收端一般包含一个微控制器或解码器，用于解析接收到的信号，还原出原始的指令信号。
解析过程一般是根据事先约定好的协议和编码方式进行。
解码器根据解析出的指令信号产生相应的控制信号，用于控制被遥控对象（比如电器设备）的行为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线遥控发射接收模块
这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。
这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。
产品名称：
200米四键遥控模块价格：20元/个
外形尺寸：
58x38.5x13毫米发射功率：20毫瓦工作电流：
14毫安
工作电压：12V A27报警器专用电池
图为发射器外形，面板上有A、B、C、D四位操
纵按键及一个发射指示灯。
发射机内部采用进口
声表谐振器稳频，频率一致性非常好，稳定度极
高，工作频率315MHZ频率稳定度优于10－5，
使用中无需调整频点，特别适合多发一收等无线
电遥控系统使用，而目前市场上的一些低价位无
线电遥控模块一般仍采用LC振荡器，稳定度及
一致性较差，即使采用高品质微调电容，当温度
变化或者震动后也很难保证已调试好的频点不
会发生偏移，造成发射距离缩短。
图中两发射器效果一样，只是外表不同
这是发射机等效电路图
1000米四键遥控模块——价格：35元/个
手持式微型无线编码遥控模块的使用距离一般为50～100m，对某些需要四五百米甚至更远操作距离的应用场合，这类遥控模块便显得无能为力。
这里介绍一种800米四通道遥控接收模块，它的特点是：发射器内部采用了声表面谐振稳频技术，可靠性达到工业级水准，空旷地实测有效距离可达1000m，是目前性能较好，距离较远的遥控产品。
发射器体积体积32x17x85毫米，带有23厘米长的金属拉杆天线，使用A27电池供电，背后有活动的电池舱盖，可以方便地更换电池。
发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳
定度极高，峰值发射功率0.25W，工作频率315MHZ频率稳定度优于10
－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，
而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致
性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试
好的频点不会发生偏移，造成发射距离缩短。
上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。
因为要满足远距离遥控，所以发射机的发射功率比较大，当然发射电流也比普通的遥控模块大许多，市场上常见的200米遥控模块的发射电流一般在10毫安左右，而这种800米发射机的发射电流，当天线不拉出时约20毫安，遥控距离在300米左右，当天线全部拉出时发射电流增大到60毫安，遥控距离在开阔地大于800米。
无线遥控接收模块——价格：15元/个
接收板：频率315MHZ/振荡电阻200K/编解码芯片均兼容PT2262/2272系列
接收模块从工作方式分，可以分成超外差接收板和超再生接收板。
超再生式接收机具有电路简单、性能适中、成本低廉的优点所以在实际应用中被广泛采用。
这是超再生接收机等效电路图
接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。
1.天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线
2.接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
3.接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。
超再生接收模块有七个引出端，分别为VCC、D1、D2、D3、D4、VT、GND，其中VCC为5V供电端，GND为接地端， VT端为解码有效输出端，D1、D2、D2、D4是解码芯片PT2272(SC2272)集成电路的输出脚,为四位数据锁存输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器上的四为个按键一一相对应。
下面的本站增强型51实验板和无线遥控发射接收模块的应用实例照片
图左为无线接收模块，频率非常稳定，性能优越，站长试验时没出过问题。
图中红色板为本站的增强型51试验板，功能强大，使用方便。
图右边的是手持式发射机，酷吧：）
将无线接收模块的VCC、GND以及各数据端分别与增强型51实验板上的VCC、GND 及LED指示引脚相连后。
从上图我们可以看到从左到右，第三个LED不亮，那是因为站长按了遥控器上的相应键，因此，相应的数据端输出高电平，板上发光管低电平时点亮。
如果按遥控器上其它按键的效果是，相应的数据端输出高电平，另外三个输出端输出低电平。
VT端只要遥控器按任何按键，都会出现脉冲信号。
手挂式遥控器有200米和800米两种,都适用于增强型51实验板。
当然，如果你把数据端插在增强型51实验板的继电器接口引脚上，则按遥控器键，触发器会执行闭合和释放的动作，凭耳朵可以听得出“嗒嗒”的声响。
如果通过单片机来编用程序，那可以控制的内容只要你想得到的，再用程序去实现就OK了，非常灵活，发挥你的想象吧：）
关于增强型51实验板的介绍，请看这里
. .
.。
