铁路轨道施工作业标准
铁路客运专线轨道工程补碴整道作业标准

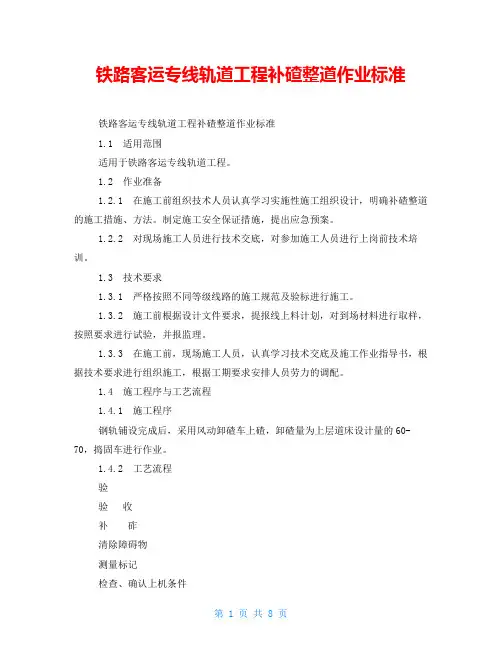

铁路客运专线轨道工程补碴整道作业标准铁路客运专线轨道工程补碴整道作业标准1.1 适用范围适用于铁路客运专线轨道工程。
1.2 作业准备1.2.1 在施工前组织技术人员认真学习实施性施工组织设计，明确补碴整道的施工措施、方法。
制定施工安全保证措施，提出应急预案。
1.2.2 对现场施工人员进行技术交底，对参加施工人员进行上岗前技术培训。
1.3 技术要求1.3.1 严格按照不同等级线路的施工规范及验标进行施工。
1.3.2 施工前根据设计文件要求，提报线上料计划，对到场材料进行取样，按照要求进行试验，并报监理。
1.3.3 在施工前，现场施工人员，认真学习技术交底及施工作业指导书，根据技术要求进行组织施工，根据工期要求安排人员劳力的调配。
1.4 施工程序与工艺流程1.4.1 施工程序钢轨铺设完成后，采用风动卸碴车上碴，卸碴量为上层道床设计量的60-70，捣固车进行作业。
1.4.2 工艺流程验验收补砟清除障碍物测量标记检查、确认上机条件补充、均匀石砟拧紧扣件SPZ-20__型配砟整形车配砟08-32型捣固车起拨道捣固夯拍检测线路作业质量SPZ-20__型配砟整形车整形WD-320型动力稳定车图4.7-1补碴整道施工工艺流程图1.5 施工要求1.5.1 施工准备曲线只需测出起道量(以曲线内股为准)，标记在大机作业方向混凝土枕的左半部，其形式为：起道量“+××”，并按照提供的曲线资料(曲线起始点里程、半径、偏角、曲线半径，缓和曲线长，圆曲线长、外轨超高)准确标注ZH(ZY)、HY、YH、HZ(YZ)点位置。
1.5.2 风动卸碴车由内燃机车牵引进行布碴，牵引速度不得大于10km/h。
补碴分3次进行前两次各完成需要碴量的1/2—1/3，第三次补足全部道碴。
布碴时应使枕盒饱满，道肩丰厚。
1.5.3 每次布碴后，由轨道作业车进行起道和稳定作业。
前2次各完成总起道量的1/2—1/3，第三次按设计轨面高程起道。
铁路工务专业-单根更换钢轨作业标准
单根更换钢轨作业一、作业流程（一）作业准备1.工具：抬杠、轨卡、吊轨小车、内燃扳手、T型扳手、内燃冲击镐或捣镐、起道机、撬棍、绝缘尺（30-50m）、活口扳手、道尺、道钉锤、扣件、接头螺栓、木楔、石笔、长效油、红油漆、防护隔离绳、连接线（以上工具根据现场情况选用）2. 校对工具：换轨作业前，由换轨负责人对当日使用的各种量具进行检查核对（道尺必须定期由计量部门进行检定，保持量具准确）；由起道机手检查起道机状态是否完好；内燃冲击镐手检查内燃冲击镐是否良好，油箱油料是否充足，并带足油料。
3. 到达作业地点后首先测量轨温，掌握换轨当时的轨温与丈量新轨时的轨温差，确认新轨因轨温变化伸缩后的长度差异。
4.现场两端设置响墩和移动停车手信号防护，防护设好后方可作业。
防护设置方法:施工负责人确认行调给点的起、止时间和命令号后，发布施工命令。
设置停车信号防护，区间线路上在距施工地点两端各20m处的线路中心设置停车信号牌(灯) ，两端防护员在距施工地点两端各860m处顺列车运行方向左股轨面上设置第一个晌墩(双线应在右侧路肩上设置作业标)、840m处右股轨面上设置第二个晌墩、820m处左股轨面上设置第三个响墩，防护员在距施工地点两端800m处顺列车运行方向左侧的路肩上显示移动停车手信号。
站线线路上在距施工地点两端各50m处的线路中心设置停车信号牌(灯)，如一端不足50m可根据具体情况确定设置距离。
维修天窗点内作业邻线来车，客车下道避车，货车必须停止作业。
站内或道岔区作业邻站客车发车时，影响列车进路的作业，必须下道避车。
（二）检查换轨前，要正确丈量并细致检查换上换下两根钢轨的类型、长度、断面是否一致；认真检查预定更换钢轨的前后轨缝，检查范围至少五六节钢轨，对轨缝不良必须先调整轨缝。
夏天要注意瞎缝，防止拆开接头钢轨伸长，钢轨放不进去换不上；冬季要注意大缝，防止拆开接头钢轨收缩，夹板联接不上。
检查轨缝，不能只看表面，必要时松开前后接头螺栓做实验。
铁路轨道铺设施工作业指导书
轨道施工作业指导书文件编号：________________版号：___________________有效状态：________________修改状态：________________编制：___________________审核：___________________批准：___________________受控编号：________________轨道施工作业指导书编制目的为加快施工进度，对站场改建轨道及道岔施工进行指导，满足施工生产，确保施工质量。
二、适用范围本作业指导书适用于、站改建轨道及道岔施工作业。
三、编制依据2、《铁路轨道施工规范》TB10202 —2002。
3、《铁路轨道工程验收规范》TB10414-20034、《铁路工程施工安全技术规程》TB10401-20035、施工现场实际情况调查。
四、施工步骤＜一＞施工准备1、材料准备封锁施工需用轨道材料前期运至工地并散布于各施工地点，注意不侵限，并派巡守看护，以防丢失；所用施工工具统计归类，调试保养。
轨枕及零配件及道碴全部到位，钢轨及其联结零件到位。
各种机具准备到位，施工前对各种机具进行检查，保证使用性能良好。
岔后附带曲线配轨计算及复核，并割锯钻孔待用。
道岔前后所配短轨进行量锯，并钻好螺栓孔。
铺设道岔纵横向移动的线路（铺设导轨）。
3、新铺线路准备（1）两端咽喉道岔及线路改造准备（2）试工测量放线：定出道岔的岔头、岔尾桩、附带曲线中桩、绝缘接头位置、道岔预铺位置及新铺和拆铺线路中心桩等。
（3）搭架预铺道岔：为减小拨接平移距离，要注意枕木垛的高度;枕木垛内侧施工时注意限界要求和施工防护，距既有线外轨2.5m，外侧不能太靠边，至少保持1.0m以上，不倾斜，以保证安全和操作方便；枕木之间要钉牢，摆放时要考虑将来穿滑道的位置。
（4）配轨准备：对需要配轨的长度要进行精确、反复、倒手测量，做好线路曲线缩短轨配置，并进行计算和复核，确认无误后进行准备，要充分调查龙口前后有无瞎缝、假缝，注意既有轨头方正情况，锯轨在拨接前3日内进行。
轨道工程施工质量要求包括
轨道工程施工质量要求包括一、总则轨道工程是现代城市交通建设的重要组成部分，其施工质量直接关系到人民群众的出行安全和城市交通运行的顺畅与否。
为了确保轨道工程施工质量，提高城市轨道交通设施的品质和安全性，特制定本标准。
二、施工单位的基本要求1、具备相应的施工资质，拥有经验丰富的技术人员和熟练的作业人员；2、制定完善的工程质量管理体系，严格按照相关规范和标准进行施工；3、保证施工期间的安全生产，遵守施工现场的各项安全规定；4、保证施工过程中的环保要求，做好施工现场的环境保护工作；5、加强对施工人员的培训和管理，确保施工质量和安全。
三、轨道工程施工质量的控制要点1、土建工程的施工质量（1）地基处理：根据地质勘察报告确定的地基情况，进行相应的处理和加固。
确保地基的承载力和稳定性符合要求。
（2）基础施工：按照设计要求，进行基础的浇筑和验收，保证基础的质量和稳定性。
（3）结构施工：进行桥梁、隧道等结构的施工，保证结构的牢固和耐久。
2、轨道工程的施工质量（1）轨道铺设：选用合格的轨道材料，进行轨道的铺设和调整，保证轨道的平整度和曲线的平顺性。
（2）轨道连接和固定：进行轨道的连接和固定，确保轨道线路的稳定性和安全性。
3、设备安装的施工质量（1）信号设备：进行信号设备的安装和调试，确保信号的准确性和可靠性。
（2）电气设备：进行电气设备的安装和接线，确保电气设备的正常运行。
（3）通信设备：进行通信设备的安装和调试，确保通信的畅通和稳定。
四、轨道工程施工质量的验收标准1、土建工程的验收标准（1）地基验收：进行地基的承载力验收和沉降观测，符合设计要求即可验收。
（2）基础验收：进行基础的质量验收和稳定性验收，符合设计要求即可验收。
（3）结构验收：进行桥梁、隧道等结构的验收，符合设计要求即可验收。
2、轨道工程的验收标准（1）轨道铺设验收：进行轨道的平整度和曲线的平顺性验收，符合设计要求即可验收。
（2）轨道连接和固定验收：进行轨道连接和固定的验收，符合设计要求即可验收。
铁路轨道工程施工质量验收标准》
2 体现了对工程施工质量 的过程控制
由于工程质量是由施工准备、工序 操作质量决定的，是在施工过程中形 成的，而不是事后检验出来的。 所 以， 要保证工程质量，就必须加强 过程控制。质量控制应从施工准备、 材料进场开始，一直贯穿施工全过程， 直至工程竣工。
3 充分体现了可操作性，实 行量化管理
一方面是质量指标的定量化，检验 数量的定量化，检验方法的具体化；另 一方面是建设活动各方责任的具体化， 避免在验标执行过程中因对条文各有不 同理解，以致各行其事。
4 增加了施工现场质量 管理和质量控制的要求
施工前，施工现场应配齐相应的技术标 准，施工单位要有健全的质量管理体系，要 建立必要的施工质量检验制度；监理单位或 建设单位要对施工单位所做的施工准备工作 进行全面检查。
现场质量管理制度应包括现场施工技术 资料的管理制度在内。
5 增加了轨道单位工程 观感质量评定的要求
必须在设计锁定轨温范围内。（旁站监理） （主控项目）7.6.3 左右两股钢轨及相邻单元轨
节的锁定轨温差均不得大于5℃。 （主控项目） 7.6.4 同一区间内各单元轨节的最
高与最低锁定轨温差不得大于10℃。
⑴ 在线路锁定施工中， 当锁定作 业轨 温 在设计锁定轨温允许范围 之 内 时，可将单元轨节应力放散 后 直 接 进 行 锁定， 这时现场实测的锁定作业轨 温平均值， 要是以一个完整部位进行 分部工程划分。原验标主要是以施工 阶段进行分部工程划分，两者有着本 质的区别。
分项工程划分
分项工程主要按工序进行划分，每 个分项工程可由若干个检验批组成， 特殊情况下一个分项工程仅含 一 个 检 验批。
检验批划分
根据施工质量控制和验收需要， 按长度、工程数量或施工段将一个分 项工程划分为若干个检验批。检验批 是施工质量验收的基本单元。
铁路工务专业-线路起道作业标准
线路起道作业标准一、作业前机具及人员分配起道一般由三人互相配合作业，一人看道、量水平，一人抬道，另一人打塞。
液压起拨道器随当日工作量而定，捣固由两人组成一组，一人在钢轨外侧，一人在钢轨内侧，也可多组镐同时使用。
作业人员应携带捣镐1把，四齿耙1把。
二、安全注意事项（一）机手必须熟悉起道机性能和操作方法，严格执行有关安全规定。
起道机走行小车必须随起道机同时下道。
（二）看道者要切实掌握列车间隔时间，尽量做到起好捣完，减少重复作业。
（三）起道应使用专用撬棍做手把，并不得以起道机蹬钢轨或枕木头。
（四）起道量的确定应考虑现有石碴量，要防止盲目起高道而造成缺碴。
三、作业（操作）方法、步骤（一）校对量具、轨距尺等。
（二）检查划撬。
划出轻重镐、低接头、拱腰、空吊板等处所，用约定的符号表示。
（三）打浮离道钉或拧紧扣件螺栓，消除空吊板。
（四）确定标准股。
直线上以水平高的一股为标准股，普遍起道时则以左股为标准股，曲线地段则以下股为标准股，以免因反超高而造成下股落道或上股超高不足的缺点。
（五）看道。
看到者俯身在标准股上，距起道机20～30m 处，看轨头外侧下颚水平线，以三点确定一线的方法，根据前标准点和后标准点起平中间点。
（六）放置起道机。
拿起道机的人要密切注视看道者的指挥，正确的放置起道机，动作要敏捷。
全起全捣时，起道机一般在接头中间放置一次，两端距接头8根轨枕处各放置一次，并顺次向前：重起全捣或重起重捣时，陡坑在坑底处放置一次，漫坑则要放置2～3次。
起道机必须放平放稳，直线放在钢轨里口，曲线上股放在外口，下股放在里口：接头处应放在接头中间这孔。
（七）打塞（砸撬）。
当轨道起到要求的高度后，打塞者在钢轨外侧下枕木处，将道碴串实，禁止打顶门塞。
确保撤出起道机后轨道不回落。
在混凝土枕地段起道时，打塞者应协助拿起道机者抬起线路，并将起道机两侧轨枕底道碴串实。
（八）起道找平。
先起标准股，然后再用水平道尺找平另一股。
道尺要尽可能靠近起道机：找平曲线外股时，按超高度垫上高度板。
铁路工务安全规则
线路工应知应会模块—安全知识—人身安全—培训资料《铁路工务安全规则》第一章行车安全第一节放行列车条件第一条施工地段放行列车时，轨道静态几何尺寸偏差不得超过经常保养(速度υmax＝120km ／h)容许偏差管理值。
列车速度υmax>45 km／h时，工务设备状态符合铁路线路、桥隧修理有关规定。
列车限速υmax≤45 km／h时，线路状态应符合下列要求：1.轨枕盒内及轨枕头部道碴不少于1／3。
2.枕底道碴串实。
3.轨枕每隔6根可空1根。
4.道钉或扣件：(1)钢轨接头两根轨枕和桥枕上道钉、扣件齐全、有效；(2)半径小于或等于800 m曲线地段，混凝土轨枕可每隔1根拧紧3根，木枕可每隔1根钉紧6根；(3)半径大于800m曲线及直线地段，混凝土轨枕可每隔2根拧紧1根，木枕可每隔1根钉紧1根。
5.接头螺栓：每个接头至少拧紧4个(每端2个)。
6.钩螺栓：每隔3根桥枕拧紧1根。
7.起道(含垫碴)顺坡率不小于200倍。
8.冻害垫板平台两端的顺坡率不小于200倍。
（安规第2.1.12条）第二条施工作业过程中，设备管理单位应对封锁前准备、施工中控制、线路开通和逐步提速等关键环节进行监控，对线路开通、速度变更执行施工单位和设备管理单位共同检查签认制度。
（安规第2.1.13条）第三条施工作业地段线路开通后，列车限速应按速度阶梯逐步提高。
施工作业开通后的限速地段，为逐步提高行车速度，可使用能随时撤出线路的轻便小型机具进行线路整修。
线路整修时，必须设驻站联络员、现场防护员和作业地点两端的防护员。
（安规第2.1.14条）第四条线路大、中修，在封锁施工前”υmax≤45km／h的慢行时间内，允许每隔6根轨枕(板结地段4根)挖开1根轨枕底的道碴，但必须保持两侧轨枕底的道碴不松动。
机械清筛，在封锁施工前υmax≤45 km／h的慢行时间内，允许移动相邻两根轨枕扩大间距。
将道床挖至清筛深度，并使清筛机底梁导槽处钢轨支垫牢固。
（安规第2.1.15条）第五条在进行钢梁修理或上盖板涂装时，可根据施工需要移动桥枕，但移动后，每根桥枕的钩螺栓、道钉或分开式扣件应齐全有效，固定枕木的拉条保证枕木间距不变化；移动后的桥枕中心间距不应超过550 mm，个别情况也不得超过600 mm，而接头处桥枕净距不得超过210 mm。
铁路轨道施工作业标准
2.4 轨道作业标准2.4.1编制依据《客运专线铁路轨道工程施工质量验收暂行标准》铁建设[2005]160号《客运专线铁路轨道工程施工技术指南》（TZ211—2005）《客货共线铁路轨道工程施工技术指南》（TZ201—2008）《铁路轨道工程施工质量验收标准》（TB104113—2003）《高速与客运专线铁路施工工艺手册》2.4.2轨道工程工艺流程轨道工程工艺流程见图4.2-1所示。
图4.2-1 轨道施工总体工艺流程图2.4.3底碴摊铺标准2.4.3.1适用范围适用于新建一般铁路及铁路客运专线轨道工程。
2.4.3.2作业准备2.4.3.2.1上碴前由铺轨单位与路基施工单位共同对路基按设计要求进行检查验收，符合要求后，方可进行铺碴作业。
2.4.3.2.2 对路基中线、水平进行复测。
2.4.3.2.3 配置摊铺、碾压机械，各种检测设备，对机械进行安装调试，对检测设备进行检定。
2.4.3.3技术要求2.4.3.3.1 严格按照设计文件和不同等级线路的施工规范及验标进行施工。
2.4.3.3.2 底层道碴铺设厚度宜为150mm，单线宽度一般为4.5m，双线摊铺宽度宜为9～10m。
2.4.3.3.3 在施工前，现场施工人员，认真学习技术交底及施工作业指导书，根据技术要求进行组织施工，根据工期要求安排人员劳力的调配。
2.4.3.4 施工程序与工艺流程2.4.3.4.1 施工程序轨道工程开始施工前，线下路基、桥涵等主体工程及线路复测已经完成，形成了包括平纵断面及建筑物变更设计的重要内容资料，是铺轨工程重要的、可靠的指导文件，在建设单位主持下，向有关线下单位办理接收后，方可按照全线指导性施工组织设计、铺轨总工期等结合施工单位自身的铺轨能力，编制实施性施工组织设计指导施工。
2.4.3.4.2 工艺流程底层道碴铺设施工工艺流程如图4.3-1所示。
图4.3-1 底碴铺设施工工艺流程图2.4.3.5施工要求铺轨前需进行底层道碴预铺，路基面经检验合格后，采用汽车运送到路基上，进行摊铺、平整、压实，达到设计及规范标准。
铁路规定施工作业
