控制柜电气装配工艺流程样本
电气控制柜装配工艺流程
电气控制柜装配工艺流程电气控制柜是一种用于控制电力设备和电器设备的设备，它具有重要的功能和作用。
电气控制柜的装配工艺流程是为了确保电气控制柜的质量和性能，提高生产效率和工作效率。
下面是一个典型的电气控制柜装配工艺流程的示例：1.设计和准备工作：在开始装配电气控制柜之前，需要进行设计和准备工作。
设计工作包括确定电气控制柜的规格和尺寸，绘制装配图和布线图等。
准备工作包括准备所需的材料和零部件，如电缆、接线端子、断路器和继电器等。
2.组装结构：首先，将电气控制柜的外壳和结构件组装起来。
这包括安装顶板、底板、侧板和前后门等。
确保结构件的安装牢固和稳定。
3.安装电气元件：将电气元件按照规定的布线图和装配图安装到电气控制柜中。
这包括安装断路器、继电器、控制开关、插座和指示灯等电气元件。
确保电气元件的安装正确和固定。
4.连接电缆和导线：将电缆和导线连接到电气控制柜的电气元件上。
这包括将电缆和导线剥去绝缘层，插入到接线端子或接插件中，并紧固固定。
5.接地连接：确保电气控制柜的接地连接正确和可靠。
这包括将电气控制柜的金属外壳和结构件接地，以保护工作人员和设备的安全。
6.调试和测试：在装配完成后，进行电气控制柜的调试和测试工作。
这包括检查电气元件的连接和功能是否正常，测试电气设备的工作性能和保护功能。
7.完善和整理：完成调试和测试后，对电气控制柜进行完善和整理。
这包括清理和整理电气控制柜内部的杂物和线路，确保电气控制柜的整洁和美观。
8.验收和交付：最后，对电气控制柜进行验收和交付。
这包括按照规定的标准和要求进行验收，确保电气控制柜的质量和性能符合要求，然后将其交付给客户或使用部门。
总结：电气控制柜的装配工艺流程包括设计和准备工作、组装结构、安装电气元件、连接电缆和导线、接地连接、调试和测试、完善和整理、验收和交付等步骤。
这些步骤的顺序和细节在不同的电气控制柜装配过程中可能会有所不同，但总体目标是确保电气控制柜的质量和性能，提高生产效率和工作效率。
电气控制柜设计制作-安装与装配-导线加工步骤、设备及线束加工的工艺流程
导线加工步骤、设备及线束加工的工艺流程一、图纸和资料的准备（1）依据电气控制柜的电气原理图和电气控制柜的结构设计规范，绘出《电气布置图》。
《电气布置图》应准确给出各元器件安装位置，包括元器件端子的分布位置、线槽尺寸及安装位置。
（2）根据各电气元件的安装位置及元器件端子的分布位置，编制《电气接线图》，电气接线图中务必标出电气元件的型号并和明细表一一对应，以及导线的粗细，颜色、线号及走向。
（3）根据《电气接线图》规定导线的粗细、颜色及线号，通过试装编制出《电气接线明细表》。
二、线束材料、加工设备、工具的准备1．线束材料组成的基本元件是导线、接触端子、端子基座（俗称护套、塑件、橡胶密封件）、辅助材料为包扎保护层（如热缩套管、PVC绑扎带、套管等）、锡条或者锡线。
线束具有的对插、接触、传输三大基本功能需要以下三点去保证。
（1）电线类型的选择原则。
应根据环境温度、电压等级进行选择，一定应使用耐高温、阻燃耐油、耐振动、耐摩擦导线。
确定电线标准，对不同标准的电线的导体结构、标称截面、绝缘层材料和厚度，性能要求和最大外径都有差别。
（2）根据流过导线电流的大小和允许的插接范围选用合适的线束护套。
基座起保护端子的作用，此外，基座的重要功能就是达到对接的目的，方便可靠是最基本的要求。
护套的材料是套管，如热缩套管，PVC套管，纤维管。
在选用线束护套时还应注意，同种类型、形状相同而且安装位置又接近的线束护套，要用颜色予以区分，这才是正确的做法。
（3）压接头。
接线端子的材料从普通的黄铜、紫铜变为导电及弹性等性能良好的磷青铜、铍青铜等。
结构分为：片式、针孔式、管式、片簧式、音叉式、钩式等。
接线端子的选用必须满足与其压接的绝缘导线和与其连接的电气元件相适配。
2．线束加工设备（1）送线架：将所需加工线材绕在送线架上，防止损伤电线表面。
（2）全自动电脑剥线机：可按需要设定线径大小、裁线长度、剥皮长度、生产数量。
（3）计算机线号管打印机：在线号管上打出线号。
(完整版)电气控制柜生产工艺流程
电气控制柜生产工艺流程(1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。
(2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材(3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上(4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。
（注：线槽、导轨断缝应平直。
）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。
用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。
先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。
）(5)电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。
所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。
所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。
元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。
屏底侧安装接地铜排，并粘贴明显的接地标识牌。
三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。
A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。
控制柜电气装配工艺流程样本
资料内容仅供您学习参考，如有不、"|之处，请联系改正或者删除。

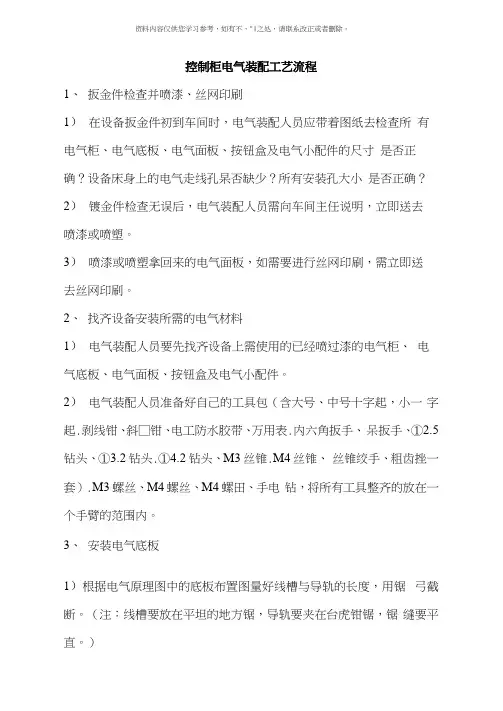

控制柜电气装配工艺流程1、扳金件检查并喷漆、丝网印刷1）在设备扳金件初到车间时，电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确？设备床身上的电气走线孔杲否缺少？所有安装孔大小是否正确？2）镀金件检查无误后，电气装配人员需向车间主任说明，立即送去喷漆或喷塑。
3）喷漆或喷塑拿回来的电气面板，如需要进行丝网印刷，需立即送去丝网印刷。
2、找齐设备安装所需的电气材料1）电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。
2）电气装配人员准备好自己的工具包（含大号、中号十字起，小一字起.剥线钳、斜□钳、电工防水胶带、万用表.内六角扳手、呆扳手、①2.5钻头、①3.2钻头.①4.2钻头、M3丝锥.M4丝锥、丝锥绞手、粗齿挫一套）.M3螺丝、M4螺丝、M4螺田、手电钻，将所有工具整齐的放在一个手臂的范围内。
3、安装电气底板1）根据电气原理图中的底板布置图量好线槽与导轨的长度，用锯弓截断。
（注：线槽要放在平坦的地方锯，导轨要夹在台虎钳锯，锯缝要平直。
）2）锯完后能够在砂轮机上磨直。
两根线槽如果搭在一起，其中一根线槽的一端应磨成45度斜角。
3）用手电钻在线槽、导轨的两端打固定孔（用①4.2钻头）。
4）将线槽.导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。
5）先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用①4.2钻头）o6）用M4螺钉、螺母将线槽.导轨固定在电气底板上。
7）开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝（用①2.5钻头打孔，然后用M3的丝锥功丝）,印制线路板的下⑥要垫铜柱子（M3X20） o8）伺服控制驱动器、变频器要用①3.2钻头打孔，然后用M4的丝锥功丝。
9）—般电气元器件底下都有一道槽，是专门用来卡在C型导轨上的，凤凰接线端子一般也是卡在C型导轨上的，其它接线端子一般使用i§）低导轨。
电气控制柜设计制作-安装与装配-柜体装配的工艺
柜体装配的工艺1．机柜框架的安装（1）装配需注意对构件的保护，不可划伤或碰伤。
（2）装配应当符合该型号产品构造的要求，应利用成模数关系的安装孔固定。
（3）外形尺寸要求如下所述。
柜体及部件按照图纸标注的尺寸测量、记录。
柜体属于规则型工件和尺寸大的情况，按下面要求检验：① 高、宽、深尺寸要求及检验部位。
高：在工件正反面两面四角测量。
宽：在工件正反面离边缘10cm处分三处测量。
深：在工件两侧离边缘10cm处分三处测量。
图纸未注公差的按表1规定检验。
表1图纸未注公差的检验规定② 外观垂直度检验。
柜体在未注垂直度要求的情况下，垂直度只允许向后倾斜4～5mm。
③ 柜体对角尺寸偏差要求见表2。
表2柜体对角尺寸偏差要求2．柜门及面板的安装1）柜门及面板的安装要求（1）机柜的门装配后，其间隙应均匀一致，开启灵活。
开启角度不得小于90°，但不宜过大。
门在转动过程中不应损坏漆膜，不应使电气元件受到冲击，门锁上后不应有显明的晃动。
（2）门锁、快锁、铰链、活动导轨等部件装配后，应启动灵活，推拉方便，牢固可靠。
检验办法：手执门锁轻轻推拉，移动量不超过2mm。
（3）门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000mm为1mm，大于1000mm为1.5mm；门与门框之间缝隙均匀差小于1000mm为2mm，大于1000mm为2.5mm。
2）机柜前后门的安装如图1所示，安装步骤如下：（1）将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。
（2）用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。
（3）松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。
（4）按照上面步骤，完成其他机柜门的安装。
说明：① 活动轴销在出厂前已安装在门板上，现场安装的时候不用再装。
② 机柜同侧左右两扇门完成安装后，它们与门楣之间的缝隙可能不均匀，这时需要调整两者之间的间隙。
电气控制柜元件安装接线配线的规范、方法(图解)
电气掌握柜元件装配接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件装配1.1 前提：所有元器件应按制作厂划定的装配前提进行装配.实用前提须要的灭弧距离装配灭弧栅须要的空间等,对于手动开关的装配,必须包管开关的电弧对操纵者不产生安全1.2 组装前起首看明图纸及技巧请求1.3 检讨产品型号.元器件型号.规格.数目等与图纸是否相符1.4 检讨元器件有无破坏1.5 必须按图装配 (假若有图）1.6 元器件组装次序应从板前视,由左至右,由上至下1.7 同一型号产品应包管组装一致性1.8 面板.门板上的元件中间线的高度应相符划定元件名称装配高度指导内心.指导灯 0.6-2.0电能计量内心 0.6-1.8掌握开关.按钮 0.6-2.0紧迫操纵件组装产品应相符以下前提：操纵便利.元器件在操纵时,不该受到空间的防碍,不该有触及带电体的可能.维修轻易.可以或许较便利地改换元器件及维修连线.各类电气元件和装配的电气间隙.爬电距离应相符 4.4 条的划定.包管一.二次线的装配距离.1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔.边沿及概况的毛刺.尖锋应打磨平整后再涂敷导电膏.1.10 对于螺栓的紧固应选择恰当的对象,不得破坏紧固件的防护层,并留意响应的扭距.1.11 主回路上面的元器件,一般电抗器,变压器须要接地,断路器不须要接地,下图中为电抗器接地.1.12 对于发烧元件 (例如管形电阻.散热片等) 的装配应斟酌其散热忱形,装配距离应相符元件划定.额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向装配.下图为错误接法1.13 所有电器元件及附件,均应固定装配在支架或底板上,不得悬吊在电器及连线上.1.14 接线面每个元件的邻近有标牌,标注应与图纸相符.除元件本身附有供填写的标记牌外,标记牌不得固定在元件本体上.a) 端子的标识1.15 标号应完全.清楚.稳固.标号粘贴地位应明白.能干b) 双重的标识1.16 装配于面板.门板上的元件.其标号应粘贴于面板及门板不和元件下方,如下方无地位时可贴于左方,但粘贴地位尽可能一致,c) 门上的器件1.17 呵护接地持续性呵护接地持续性应用有用接线来包管.柜内随意率性两个金属部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈并留意将垫圈齿面接触零部件概况（红圈处）,或者破坏绝缘层.门上的接地处（红圈处）要加“抓垫”,防止因为油漆的问题而接触不好,并且衔接线尽量短.1.18 装配因振动易破坏的元件时,应在元件和装配板之间加装橡胶垫减震.1.19 对于有操纵手柄的元件应将其调剂到位,不得有卡阻现象.变压器1.20 将母线.元件上预留给顾客接线用得螺栓拧紧.2 二次回路布线2.1 根本请求：按图施工.连线精确.2.2 二次线的衔接（包含螺栓衔接.插接.焊接等）均应稳固靠得住,线束应横平竖直设置装备摆设坚牢,层次分明,整洁美不雅.同一合同的雷同元件走线方法应一致.2.3 二次线截面积请求：单股导线不小于2多股导线不小于2弱电回路不小于2电流回路不小于2呵护接地线不小于22.4 所有衔接导线中心不该有接头.2.5 每个电器元件的接点最多许可接2 根线.2.6 每个端子的接线点一般不宜接二根导线,特别情形时假如必须接两根导线,则衔接必须靠得住.2.7 二次线应远离飞弧元件,其实不得防碍电器的操纵.2.8 电流表与分流器的连线之间不得经由端子,其线长不得超出3 米.2.90 二次线不得从母线相间穿过.1 带电阻的ProfibusBus 插头的衔接（实用于一根电缆的衔接）仅一根电缆衔接时,则导线与第一个接口衔接推进开关置“ON”地位编织的屏障带精确的放置在金属导向装配上2 带电阻的ProfibusBus 插头的衔接（实用于二根电缆的衔接）衔接的两根导线是在插头之内的串联推进开关置“OFF”地位编织的屏障带精确的放置在金属导向装配上3 不带电阻的ProfibusBus 插头的衔接编织的屏障带精确的平放在金属导向装配上.导向装配中的两根红绿线放置在刀口式端子上.绿导线：衔接点A红导线：衔接点B4 回拉式弹簧端子的联接导线的剥线长度： 10 mm导线拔出端子口中,直到感到到导线已插到底部.5 抽屉中 Profibus 屏障电缆的衔接拧紧屏障线至约15 mm 长为上;用线鼻子把导线与屏障压在一路;压过的线回折在绝缘导线外层上;· 用热缩管固定导线衔接的部分.3 一次回路布线3.1 一次配线应尽量选用矩形铜母线,当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线. 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2接地母排与接地端子：以下为错误接法3.2 汇流母线应按设计请求拔取,主进线柜和联络柜母线按汇流拔取,分支母线的选择应以主动空气开关的脱扣器额定工作电流为准,如主动空气开关不带脱扣器,则以其开关的额定电流值为准.对主动空气开关以下稀有个分支回路的,如分支回路也装有主动空气开关,仍按上述原则选择分支母线截面.如没有主动空气开关,比方只有刀开关.熔断器.低压电流互感器等则以低压电流互感器的一侧额定电流值拔取分支母线截面.假如这些都没有,还可按接触器额定电流拔取,如接触器也没有,最后才是按熔断器熔芯额定电流值拔取.主回路的走线：分支回路汇流排的精确接法（红圈处）：分支回路的汇流排的错误接法（红圈处）.3.3 铜母线载流量选择需查询有关文档,聚氯乙烯绝缘导线在线槽中,或导线成束状走行时,或防护等级较高时应恰当斟酌裕量.以下为错误接法：3.4母线应避开飞弧区域.3.5 当交换主电路穿越形成闭合磁路的金属框架时,三相母线应在同一框孔中穿过.接线不规范,必须把进入线槽的大电缆外层都剥开,把所有导线压进线槽3.6 电缆与柜体金属有摩擦时,需加橡胶垫圈以呵护电缆.以下为错误接法.3.7 电缆衔接在面板和门板上时,须要加塑料管和装配线槽.柜体出线部分为防止锐利的边沿割伤绝缘层,必须加塑料护套.以下为错误接法3.8 柜体内随意率性两个金属零部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈, 并留意将垫圈齿面接触零件概况,以包管呵护电路的持续性.3.9 当须要外部接线时,其接线端子及元件接点距构造底部距离不得小于200mm,且应为衔接电缆供给须要的空间3.10进步柜体屏障功效,如须要外部接线,出线时,需加电磁屏障衬垫,柜体孔缝请求为求缝长或孔径小于λ / (10~10 0）.假如须要在电柜内开通风窗口,交织分列的孔或高频率散布的网格比狭缝好,因为狭缝会在电柜中传导高频旌旗灯号.柜体与柜门之间的走线,必须加护套,不然轻易破坏绝缘层柜门没有接地柜门走线必须加线槽3.11 螺栓紧固标识A 临盆中紧固的螺栓应标识兰色B 检测后的紧固的螺栓应标识红色3.12 留意装配铜排时应戴手套.附注：1.抽屉单元（尤其是100mm 模高）中联接到二次接插件的二次线长度上应留有裕量.2.铜排冲孔应留意去毛刺,尤其是方孔时.3.绝缘支持厚度应不大于10mm,要留意检讨.4.装元器件之前要看看解释书,不然装完后不轻易查出.5.抽屉机械连锁,尤当时IP42 时,要斟酌密封条的厚度,或磨成尖角.6.抽屉单元按钮弹簧的强度要进步.7.大截面积铜排联接后要用塞尺复检,留意平垫的应用.8.不合电压等级的端子要离开.9.标牌的粘贴.要用3M 胶,可用502 点一下.10.门内线槽不克不及用双面胶粘贴,可以502,留意别留裂缝.11.用于外部接线端子的线槽应加大.12.线槽不要与主回路输出端太近.13.零序互感器要用自身所带铜排联接.14.成柜要做出厂磨练.15.导线经由隔板时要加护套.16.导线中心不要有接头.17.电缆支架要合理.18.斟酌装配保护的安然.4.电柜计划4.1 确保传动柜中的所有装备接地优越,应用短和粗的接地线衔接到公共接地点或接地母排上.衔接到变频器的任何掌握装备(比方一台PLC)要与其共地,同样也要应用短和粗的导线接地.最好采取扁平导体(例如金属网),因其在高频时阻抗较低.4.2 为电柜低压单元,继电器,接触器应用熔断器以呵护.当对主电源电网的情形不懂得时,建议最好加进线电抗器4.3 确保传导柜中的接触器有灭弧功效,交换接触器采取R － C 克制器,直流接触器采取“飞轮”二极管,装入绕组中.压敏电阻克制器也是很有用的.下图便为接触器上面的反向二极管.4.4 假如装备运行在一个对噪声迟钝的情形中,可以采取EMC 滤波器减小辐射干扰.同时为达到最优的后果,确保滤波器与装配板之间应有优越的接触.4.5 旌旗灯号线最好只从一侧进入电柜,旌旗灯号电缆的屏障层双端接地.假如非须要,防止应用长电缆.掌握电缆最好应用屏障电缆.模仿旌旗灯号的传输线应应用双屏障的双绞线.低压数字旌旗灯号线最好应用双屏障的双绞线,也可以应用单屏障的双绞线.模仿旌旗灯号和数字旌旗灯号的传输电缆应当分离屏障和走线.不要将24VDC 和115/230VAC 旌旗灯号共用同一条电缆槽！在屏障电缆进入电柜的地位,其外部屏障部分与电柜嵌板都要接到一个大的金属台面上.4.6 电机电缆应自力于其它电缆走线,其最小距离为500mm.同时应防止电机电缆与其它电缆长距离平行走线.假如掌握电缆和电源电缆交叉,应尽可能使它们按90度角交叉.同时必须用适合的夹子将电机电缆和掌握电缆的屏障层固定到装配板上.4.7 为有用的克制电磁波的辐射和传导,变频器的电机电缆必须采取屏障电缆,屏障层的电导必须至少为每相导线芯的电导的1/10.4.8 中心接地排组和PE 导电排必须接到横梁上 (金属到金属联接) .它们必须在电缆压盖处正对的邻近地位.中心接地排额外还要经由过程别的的电缆与呵护电路(接地电极) 衔接.屏障总线用于确保各个电缆的屏障衔接靠得住,它经由过程一个横梁实现大面积的金属到金属联接.4.8 不克不及将装有显示器的操纵面板装配在接近电缆和带有线圈的装备旁边,例如电源电缆,接触器,继电器,螺线管阀,变压器等等,因为它们可以产生很强的磁场.4.9 功率部件 (变压器,驱动部件,负载功率电源等等) 与掌握部件 (继电器掌握部分,可编程掌握器) 必须要离开装配.但是其实不实用于功率部件与掌握部件设计为一体的产品,变频器和相干的滤波器的金属外壳,都应当用低电阻与电柜衔接,以削减高频刹时电流的冲击.幻想的情形是将模块装配到一个导电优越,黑色的金属板上,并将金属板装配到一个大的金属台面上.喷过漆的电柜面板,DIN 导轨或其他只有小的支持概况的装备都不克不及知足这一请求.下图便为一个电柜的根本计划：4.10 设计掌握柜体时要留意EMC的区域原则,把不合的装备计划在不合的区域中.每个区域对噪声的发射和抗扰度有不合的请求.区域在空间上最好用金属壳或在柜体内用接地隔板隔离.并且斟酌发烧量,进风电扇与出风电扇的装配,一般发烧量大的装备装配在接近出风口处.进风电扇一般装配鄙人部,出风电扇装配在柜体的上部.4.11 依据电柜内装备的防护等级,须要斟酌电柜防尘以及防潮功效,一般应用的装备重要为：空调,电扇,热交换器,抗冷凝加热器.同时依据柜体的大小适合的选择不合功率的装备.关于电扇的选择,重要斟酌柜内正常工作温度,柜外最高情形温度,求得一个温差,电扇的换气速度,估算出柜内空气容量.已知三个数据：温差,换气速度,空气容量后,求得柜内空气改换一次的时光,然后经由过程温差盘算求得,现实须要的换气速度.从而选择现实须要的电扇.因为一般夜间,温度降低,故会产生冷凝水,依附在柜内电路板上,所以须要选择响应的抗冷凝加热器以保持柜内温度.5.对电柜的日常保护和检修5.1 检讨电柜四周情形,应用温度计,湿度计,记载仪检讨四周温度-10°C~+50°C,四周湿度90%以下,是否冻结.5.2 检讨全体装配是否有平常振动,平常声音5.3 检讨电源电压主回路电压是否正常5.4 拆下变频器接线,将端子R, S, T, U, V, W一齐短路,用DC500V级兆欧表测量它们与接地端子间的绝缘电阻.应在5 M欧以上,增强紧固件,应用不雅察不雅察元件是否有发烧的迹象.5.5 检讨端子排是否毁伤,导体是否歪斜,导线外层是否破损.5.6 检讨滤波电容器是否泄露液体,是否膨涨,用容量测定器测量静电容应在定额容量的85% 以上;检讨继电器动作时是否有“Be,Be”声音,触点是否光滑.断裂;检讨电阻器电阻器绝缘物是否有裂缝,确认是否有断线.5.7 检讨变频器运行时,各相间输出电压是否均衡;进行次序呵护动作实验.显示.呵护回路是否平常.5.8 检讨冷却体系是否有平常振动.平常声音,衔接部件是否有松脱.6．其他留意点➢号码管必须正面向外,便利检讨.最好选用有光泽的号码管.➢号码管必须与被接器件垂直,不得歪斜,偏向一般为逆时针90°.在线与线鼻子间套号码管必须保持套管地位的同一性,同一排号码管近乎程度.➢号码管两个重叠时,从正面看只能看见一个号码.此时线鼻子一正一反拼接,二者接触面为平整面.➢号码管的选择必须与线径一致,如许下端子接线号码管就不会脱落.➢压线端子的孔径与接线用的螺丝必须一致.➢压线端子必须应用划定的型号,必须与导线一致,压线时必须压紧,不成虚压.➢针管线鼻子的型号必须与导线线径一致,长短必须与被接物接线端相匹配,压线时也必须压紧,不克不及依附螺钉固准时带紧.➢剥落的铜丝,绝缘皮,电线,扎带等不得落在柜内.➢所有接线端子螺丝,器件螺丝,装配螺丝.短接片螺丝必须拧紧.➢精确应用线径,导线的安然载流量必须大于器件的额定电流.➢元器件接地线必须与接地母线相连,并选择响应的线径.接地线不准串接.➢电流互感器的2 次侧必须接地.➢柜门.侧板.底板等必须接地.➢柜内所有的接地必须与接地母排连成一体.➢铜排上的螺丝视铜排厚度,以便利,稳固为目标尽量攻丝.➢铜排A.B.C.PE（呵护接地）.FE（屏障接地）必须贴上标识表记标帜.➢粘块.扎带固定座在同一向线上的高度必须一致.➢柜子内部须要增长器件打孔时,必须做好呵护工作,以免铁屑落入器件而销毁.➢断线槽.导轨要平整其切割面,其实不得有快口.➢所有电器元器件的解释书必须整顿并保管好.➢持续器件：贴纸长度尽量与器件一致.➢落成后细心检讨端子排是否有漏接的线,标识表记标帜条是否精确,并盖好盖板.7．接线办法同一采取20mm套管（有光泽）,端子的标示采取菲尼克斯的端子标识表记标帜图1上图中导线标示1：头 QF22:1,尾 QF23:1,2：头 QF23:1,尾QF24:1,3：头 FAN1:1,尾 FAN2:1图2图3图4因为220VAC.0VAC.24VDC.0VDC端接点比较多,在EPLAN中依据功效进行分类.例如：图3安然回路24V是从24V端子排X1的第三个端子的上端（上a 下b）引出的,接到安然端子排X5的第一个端子,那么该导线的头：X1:3,尾：X5:1;图4急停回路24V是从24V端子排X1的第三个端子的下端（上a 下b）引出的,接到安然端子排X6的第一个端子,那么该导线的头：X1:3,尾：X6:1;图3.图4继电器回路：从24端子排引到安然回路继电器触点,然后再引到急停回路继电器触点.头：X1:2 尾：KA11:5.头：KA11:5, 尾：KA16:5PLC接线：1：24V端子侧：X1:14, PLC侧：CPU226:1M.2：输入端子侧：X3:2,所有旌旗灯号线长度至少预留20mm以上.电缆电缆散布的基起源基础则：JB（分线盒）.OP（操纵面板）经由过程端子进行衔接,电缆采取20芯;PB（操纵盒）经由过程端子进行衔接,电缆采取10芯;SG（安然门）.ES（急停）直接经由过程电缆进行衔接,一般工位都是2芯电缆,机械人工位为4芯电缆.模仿量旌旗灯号直接从元件衔接到CP内,长度不敷采取金属接插件进行延伸.CP内的旌旗灯号电缆跨越线体上桥架到达OP.PB.OP.PB相干地位等待电气道理图出完后给出.地面桥架须要离地100mm以上.电缆进出桥架.箱柜经由过程防水接头,装备上传感器电缆经由过程装配的桥架（50*50）进行铺设.电缆的标示采取魏德米勒或菲尼克斯的电缆标识表记标帜.装备之间的接线分成2套桥架,动力线.旌旗灯号与通信电缆（采取隔板离开）.解释建议制作部装配前具体浏览设计规范及电气道理图.设计规范中对器件.电缆的标识表记标帜,道理图页码.功效均有具体的描写.。
电气控制柜设计工艺及控制柜总装配图和接线图
电气控制柜设计工艺及控制柜总装配图和接线图电气控制柜设计工艺及控制柜总装配图和接线图控制柜电气控制柜设计工艺及控制柜总装配图和接线图1、基本思路电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。
但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。
这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。
总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式(xíngshì)反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成(zǔ chénɡ)为一个完整系统的依据。
总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声(zàoshēng)振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。
电气控制柜体及电气设备安装操作规程范本
电气控制柜体及电气设备安装操作规程范本第一章总则第一条为了规范电气控制柜体及电气设备的安装操作，确保施工质量和安全，保障设备的正常运行，制定本规程。
第二条本规程适用于电气控制柜体及电气设备的安装工作。
第二章安装准备第三条安装前，项目负责人应检查电气控制柜体及电气设备的图纸、设备清单等技术文件的齐全性和准确性。
第四条安装前，应检查电气控制柜体及电气设备的外观，确认无破损、变形等问题。
第五条安装前，应检查电气控制柜体及电气设备的各种附件、配件的完好性和齐全性。
第三章安装要求第六条电气控制柜体的安装要求：(一) 控制柜体应根据设计要求放置在合适的位置，以便于操作和维修。
(二) 控制柜体的安装是否平稳，应能承受正常工作负荷。
(三) 控制柜体的安装应符合防火安全要求，与易燃物保持一定的距离。
(四) 控制柜体的安装应符合通风散热要求，确保电气设备正常工作。
第七条电气设备的安装要求：(一) 电气设备应按照图纸要求和标准进行正确的安装。
(二) 电气设备的安装应满足安全性、可靠性和稳定性要求。
(三) 电气设备的接线要求应符合国家标准和相关规范。
(四) 电气设备的接地要求应符合国家标准和相关规范。
(五) 电气设备的安装结束后，应进行安全、功能等各项检测。
第四章安全措施第八条安装过程中，必须遵守相关的安全规定，人员应佩戴好个人防护装备。
第九条安装地点应通风良好，无易燃、易爆物品。
第十条安装过程中，应确保电气设备与电气线路的绝缘性能良好。
第十一条安装过程中，应注意防止设备的自身破损和污染。
第五章工作流程第十二条根据安装图纸和技术文件要求，安装电气控制柜体和电气设备，并进行相应的调试工作。
第十三条安装前，应先进行试运行，测试设备工作正常后方可安装。
第十四条安装后，应进行安全、功能等各项检测，并进行相应的记录和报告。
第十五条安装结束后，应进行设备清洁和维护，保持设备的良好状态，同时进行验收。
第六章质量保证第十六条安装过程中，应严格按照技术文件和相关标准要求进行操作，确保施工质量。
电气控制柜设计工艺及控制柜总装配图和接线图
电气控制柜设计工艺及控制柜总装配图和接线图控制柜电气控制柜设计工艺及控制柜总装配图和接线图1、基本思路电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。
但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。
这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。
总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。
总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。
总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。
2.1 电气控制柜组件的划分由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。
划分组件的原则是：(1)把功能类似的元件组合在一起；(2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中；(3)让强弱电控制器分离，以减少干扰；(4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起；(5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。
电气控制柜体及电气设备安装操作规程范本
电气控制柜体及电气设备安装操作规程范本1. 安全注意事项1.1 在开始安装电气控制柜体及电气设备之前，操作人员应仔细阅读并熟悉本安装操作规程，确保能够正确操作，避免人身伤害和设备损坏。
1.2 在进行任何安装工作前，必须确认供电已经切断，且用合适的工具和装备进行操作。
1.3 在进行电气设备的安装时，应确保设备支撑稳定，避免设备倾倒造成伤害。
1.4 在所有电气设备安装完成后，必须进行必要的接地和绝缘测试，确保设备的安全可靠性。
2. 控制柜体安装2.1 控制柜体安装前，应先检查柜体外观是否完好无损，确认没有变形、裂纹等问题。
2.2 控制柜体的安装要求垂直、水平，并且与墙体有适当的距离以便进行后续的接线工作和维护。
2.3 控制柜体的固定应使用适当的固定螺栓、垫片和螺母，确保稳固可靠。
3. 电气设备安装3.1 在安装电气设备之前，应检查设备的外观是否完好无损，确认没有变形、破损等问题。
3.2 电气设备的安装位置应符合设计要求，并且与相邻设备保持一定的间距，以方便设备的散热和维护。
3.3 电气设备的接线应符合电气图纸和规范要求，并使用合适的导线和端子进行连接。
3.4 在进行电气设备的连接前，应确认设备的电源已切断，并进行必要的安全措施，避免触电和短路事故发生。
3.5 在接线完成后，应对接线部分进行必要的绝缘处理，确保安全可靠。
4. 面板操作及测试4.1 在进行面板操作前，应确认电气设备已经接通电源，并进行必要的安全措施，避免触电事故发生。
4.2 在操作过程中，应按照设备的操作说明进行正确操作，避免误操作导致设备故障。
4.3 在测试设备功能前，应对设备进行必要的预热和检查，确保设备在正常工作状态下进行测试。
4.4 在进行设备功能测试时，应使用合适的测试工具和仪器，记录测试结果并进行必要的调整和修正。
5. 安全和质量检查5.1 在所有安装工作完成后，应对安装的电气控制柜体和电气设备进行全面的安全和质量检查。
5.2 检查项包括但不限于：接线是否正确，接地是否良好，绝缘是否合格，设备固定是否牢固等。
电气装配工艺过程卡
活板手
3
将件10平面集电器和软缆引入器用件M12固定在主梁上
活板手螺丝刀
4
将件11螺钉和件12线卡子固定在端梁上，并将件16开
描图
式螺旋扣固定于端梁另一端
5
将件14铅丝按电器设备安装（地面）表格截好长度一端
钢丝钳
描校
固定于件16开式螺旋扣上，另一端固定在件11螺钉上
6
调节件16将件14铅丝拉紧
产品型号
LDA
部件图号
RY1.00
共页
产品名称
电动单梁起重机
部件名称
软缆引入器安装
第页
工
序
号
工序
名称
工序内容
装配部门
设备及工艺装备
辅助材料
工时定额
（min）
1
将件10滑轮穿过件14滑轮，用件11、12M10固定
活板手
在件6支架上
2
将件4线卡子角件5固定在件6支架上
活板手
3
将件7挡板用件5、件8固定在件6支架上
调节件16将件14铅丝拉紧活板手螺丝刀底图号将软电缆和件15锁链按跨度截好长度并按一定距活板手螺丝刀离固定在件13吊线夹上装订号各线上套好护线嘴设计日期审核日期标准化日期会签日期标记更改文件号签字日期标记更改文件号签字日期限公司起重机车间电气装配工艺过程卡片产品型号lda部件图号ld204020c产品名称电动单梁起重机部件名称土寸闭司机室电器设备安装工序名称装配部门设备及工艺装备辅助材料工时定额min接线盒安装在操纵室顶上电气部活板手照明灯用件3456固定好活板手螺丝刀将件13电铃用件101112m6螺钉固定在操纵室活板手螺丝刀侧面活板手将件19控制柜用年月日415m10螺栓固定好螺丝刀201固定好描图底图号装订号设计日期审核日期标准化日期会签日期标记更改文件号签字日期标记更改文件号签字日期限公司起重机车间电气装配工艺过程卡片产品型号lda部件图号ld204020b产品名称电动单梁起重机部件名称土寸闭司机室电器设备安装工序名称装配部门设备及工艺装备辅助材料工时定额min接线盒固定在司机室顶上螺丝刀活板手照明灯用件3456m4螺钉固定在司螺丝刀活板手将件13电铃用件101112螺钉固定在侧面螺丝刀活板手将件15照明变压器箱用件111214m6螺钉固定螺丝刀活板手将件16控制箱用件m10螺钉固定在里面螺丝刀活板手将件17按钮开关箱用件111214m6螺钉固定好活板手螺丝刀活板手钉固定在上面螺丝刀活板手底图号各线管套好护线嘴钢丝嘴装订号设计日期审核日期标准化日期会签日期标记更改文件号签字日期标记更改文件号签字日期限公司起重机车间电气装配工艺过程卡片产品型号lda部件图号ld204020a产品名称电动单梁起重机部件名称开式操纵室电气设备安工序名称装配部门设备及工艺装备辅助材料工时定额min电线管和件2安全门开关装配件点焊在操纵室里面电气部电焊机电焊条控制箱用件4567m8螺栓固定在操纵室里照明灯用件810固定在上面将件11凸轮控制器用件1314m81固定在件12支架上活板手螺丝刀电焊机电焊条将件15按钮开关箱用件1718m4螺钉固定在件16支架描图将件19电铃用件202122m6螺钉固定在操纵室侧面将件23363031分别用件24线卡子和件25活板手螺丝刀2729螺钉m4m6固定好底图号将件电阻器安装在操纵室顶上装订号设计日期审核日期标准化日期会签日期标记更改文件号签字日期标记更改文件号签字日期限公司起重机车间电气装配工
电气控制柜元件安装接线配线工艺流程
电气控制柜元件安装接线配线工艺流程一、电气控制柜安装前提所有元器件应按制造厂规定的安装条件进行安装。
l.1适用条件需要的灭弧距离.拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(如果有图）1.6元器件组装顺序应从板前视，由左至右，由上至下下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定。
元件名称安装高度：指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮 0.6-2.0紧急操作件00.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。
保证一、二次线的安装距离。
1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭矩。
1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法：1.13所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
（1）端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目。
（2）双重的标识1.16 安装于面板、门板上的元件、、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，（3）门上的器件1.17 保护接地地连续性n保护接地连续性利用有效接线来保证。
电气控制柜生产工艺的设计流程图
电气控制柜生产工艺流程(1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。
(2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材(3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上(4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。
（注：线槽、导轨断缝应平直。
）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。
用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。
先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。
）(5)电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。
所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。
所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。
元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。
屏底侧安装接地铜排，并粘贴明显的接地标识牌。
三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。
A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。
电气控制柜体及电气设备安装操作规程模版
电气控制柜体及电气设备安装操作规程模版1. 引言本操作规程旨在规范电气控制柜体及电气设备的安装操作，确保安全、高效地完成安装任务。
所有安装操作人员必须严格按照本规程的要求进行操作。
2. 安全要求2.1 操作人员必须具备相关的电气知识和技能，且经过专业培训。
2.2 在进行安装操作前，必须检查控制柜体及电气设备是否符合要求，并检查安装用的工具和设备是否完好。
2.3 在进行电气设备安装操作时，必须先切断电源，确保工作区域安全。
2.4 在进行电气设备安装操作时，必须穿戴好防护用具，如安全鞋、安全帽、护目镜等。
3. 安装准备3.1 检查控制柜体和电气设备的包装是否完好，如有损坏应及时通知有关部门。
3.2 清理控制柜体和电气设备的安装位置，并保持干净整洁。
3.3 检查安装区域的环境是否符合安装要求，如有问题应及时处理。
3.4 准备好所需的安装工具和设备，如螺丝刀、扳手、电缆等。
4. 控制柜体安装4.1 根据设计要求，确定控制柜体的安装位置，并使用水平仪进行水平调整。
4.2 检查控制柜体的接地线是否连接牢固，确保接地可靠。
4.3 将控制柜体固定在安装位置上，使用螺钉将控制柜体固定。
4.4 检查控制柜体的门是否能够正常关闭，并确保门锁安装牢固。
5. 电气设备安装5.1 根据设计要求，确定电气设备的安装位置，并使用水平仪进行水平调整。
5.2 检查电气设备的电缆接头是否连接牢固，确保电缆连接可靠。
5.3 将电气设备固定在安装位置上，使用螺钉将设备固定。
5.4 根据设计要求，连接电源电缆和控制电缆，确保连接正确无误。
5.5 检查电气设备的接地线是否连接牢固，确保接地可靠。
5.6 检查安装后的电气设备是否存在松动、锈蚀等问题，如有问题应及时处理。
6. 安装调试6.1 在完成控制柜体和电气设备的安装后，需要进行调试工作，确保设备能够正常运行。
6.2 根据设计要求，接通电源，检查设备的电气连接是否正确。
6.3 对设备进行功能测试，确保各功能正常工作。
电气控制柜体及电气设备安装操作规程
电气控制柜体及电气设备安装操作规程一、总则本柜体作业规定了低压配电产品的装配的内容与要求，适用于组装的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱。
二、装配规程2.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
2.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
2.1.2 门应能在大于90°角内灵便转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
2.1.3壳体焊接应坚固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
壳体表面处理后，漆膜表面应丰满、色采鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
2.1.4产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
2.2 元器件选择及安装2.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和图纸的要求，在不影响产品内在质量要求的前提下，可以征得允许并得到相关批准进行认证规定范围内的代用。
2.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。
2.2.3产品上的所有指示灯和按钮颜色应符合GB/T4025-2003的规定，或者符合原理图或者接线图的规定。
2.2.4 所有元器件应按照其创造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵便，无卡阻现象。
2.2.5所有元器件均应坚固的固定在骨架或者支架上，每一个元器件应标注醒目的符号，使用的符号或者代号必须与原理图或者接线图一致。
2.2.6 辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清晰、完善坚固、有永久的附着力，标号必须与接线图标号一致。
2.2.7安装的元件应操作方便，操作时不受到空间的妨碍，不能触及到带电体。
电气控制柜体及电气设备安装操作规程标准范本
电气控制柜体及电气设备安装操作规程标准范本一、引言电气控制柜体及电气设备安装操作规程标准范本旨在规范电气控制柜体及电气设备的安装操作，确保安装过程的安全性和质量。
本标准适合于电气控制柜体及电气设备的安装工作。
二、术语和定义1. 电气控制柜体：指用于安装电气设备和控制元件的金属或者非金属结构，用于保护和支持电气设备的安装。
2. 电气设备：指用于变换、分配、控制和保护电能的设备，包括但不限于电动机、开关、断路器、继电器等。
3. 安装：指将电气设备安装到电气控制柜体中，并进行连接和固定的过程。
4. 操作规程：指按照一定的标准和要求进行操作的规定。
三、安装前准备1. 检查电气控制柜体和电气设备的型号、规格和数量是否与设计要求一致。
2. 检查电气控制柜体和电气设备的外观是否完好，无损坏和缺陷。
3. 准备所需的安装工具和设备，包括但不限于螺丝刀、扳手、电钻等。
4. 清理安装现场，确保安装区域干净整洁，无杂物。
四、安装步骤1. 将电气设备按照设计要求放置到电气控制柜体中，确保设备与柜体的连接孔对齐。
2. 使用螺丝刀和扳手将电气设备固定到电气控制柜体中，确保设备稳固可靠。
3. 进行电气设备之间的连接，包括但不限于电缆、导线等。
4. 检查电气设备的接线是否正确，确保接线坚固，无松动和短路现象。
5. 进行电气控制柜体的接地操作，确保接地良好，安全可靠。
6. 进行电气设备的调试和测试，确保设备正常运行。
五、安装验收1. 进行电气设备的功能测试，确保设备的各项功能正常。
2. 检查电气控制柜体和电气设备的外观是否完好，无损坏和缺陷。
3. 检查电气设备的接线是否坚固，无松动和短路现象。
4. 检查电气控制柜体的接地是否良好，安全可靠。
5. 编制安装验收报告，记录安装过程和结果。
六、安全注意事项1. 在安装过程中，必须按照像关安全操作规程进行操作，严禁违章作业。
2. 在进行电气设备的连接和接线时，必须断开电源，确保安全。
3. 在进行电气设备的调试和测试时，必须由专业人员操作，确保安全。
电气控制柜体及电气设备安装操作规程范文
电气控制柜体及电气设备安装操作规程范文一、概述电气控制柜体及电气设备的安装操作是电气工程中不可或缺的一项工作，其正确性和安全性直接关系到工程的顺利运行和人员的安全。
本规程旨在规范电气控制柜体及电气设备的安装操作，保障工程的顺利进行和安全完成。
本规程适用于电气控制柜体及电气设备的安装施工。
二、安装前准备1. 确认控制柜体和电气设备的布置图纸和相关技术要求，并按照要求准备所需的工具和材料。
2. 检查控制柜体和电气设备的外观是否完好，有无损坏情况；检查电气设备的型号、规格是否与图纸和技术要求一致。
3. 清理控制柜体和电气设备的安装现场，保持整洁，并确保安装现场的周围环境符合安全要求。
4. 检查施工人员的安全防护用品是否齐全，并对施工人员进行安全教育和培训。
三、控制柜体安装操作1. 根据布置图纸和技术要求，将控制柜体放置在正确的位置上，确保与周围设备和通道的距离符合要求。
2. 使用水平仪调整控制柜体的水平度，保证正常使用和观察。
3. 使用螺栓固定控制柜体，在固定过程中注意力均匀，避免变形或损坏。
4. 安装控制柜体的门，并根据需要安装锁具，确保控制柜体的密封性和安全性。
5. 检查控制柜体的接地导线是否连接牢固，并通过测量确认接地电阻符合要求。
四、电气设备安装操作1. 按照布置图纸和技术要求，将电气设备放置在控制柜体内，确保与控制柜的导线口、安装孔位等对应。
2. 使用固定件将电气设备固定在控制柜体内，注意不要损坏设备外壳和内部元件。
3. 连接设备之间的电源线和信号线，注意线路的颜色标识和正确连接。
4. 使用绝缘套管对电源线和信号线进行绝缘保护。
5. 进一步检查设备的接地线是否连接牢固，并通过测量确认接地电阻符合要求。
6. 检查设备的通气、散热和防尘措施是否完好有效，保证设备的正常运行和使用寿命。
五、安装完成后的检查与调试1. 检查控制柜体和电气设备的安装是否符合要求，确保无松动和损坏现象。
2. 对电气设备的电源线进行漏电保护测试，确保通过测试后才能接通电源。
电气控制柜体及电气设备安装操作规程
电气控制柜体及电气设备安装操作规程
电气控制柜体及电气设备安装操作
规程
一、总则
本柜体作业规定了低压配电产品的装配的内容与要求，适用于组装的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱。
二、装配规程
2.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
2.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
2.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
2.1.3壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
完整版电气控制柜生产工艺流程
电气控制柜生产工艺流程(1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。
(2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材(3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等)及所需要的安装辅材(行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上(4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。
(注：线槽、导轨断缝应平直。
)两根线槽如果搭在一起，其中一根线槽的一端应切45 度斜角。
用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。
先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。
）（5）电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。
所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。
所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。
元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。
屏底侧安装接地铜排，并粘贴明显的接地标识牌。
三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。
A、B、C 三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C 标贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制柜电气装配工艺流程
1、钣金件检查并喷漆、丝网印刷
1) 在设备钣金件初到车间时, 电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确? 设备床身上的电气走线孔是否缺少? 所有安装孔大小是否正确?
2) 钣金件检查无误后, 电气装配人员需向车间主任说明, 立即送去喷漆或喷塑。
3) 喷漆或喷塑拿回来的电气面板, 如需要进行丝网印刷, 需立即送去丝网印刷。
2、找齐设备安装所需的电气材料
1) 电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件。
2) 电气装配人员准备好自己的工具包( 含大号、中号十字起, 小一字起、剥线钳、斜口钳、电工防水胶带、万用表、内六角扳手、呆扳手、Φ2.5钻头、Φ3.2钻头、Φ4.2钻头、M3丝锥、M4丝锥、丝锥绞手、粗齿挫一套) 、M3螺丝、M4螺丝、M4螺母、手电钻, 将所有工具整齐的放在一个手臂的范围内。
3、安装电气底板
1) 根据电气原理图中的底板布置图量好线槽与导轨的长度, 用锯弓截断。
( 注: 线槽要放在平坦的地方锯, 导轨要夹在台虎钳锯, 锯缝要平直。
)
2) 锯完后能够在砂轮机上磨直。
两根线槽如果搭在一起, 其中一根线槽的一端应磨成45度斜角。
3) 用手电钻在线槽、导轨的两端打固定孔( 用Φ4.2钻头) 。
4) 将线槽、导轨按照电气底板布置图放置在电气底板上, 用黑色记号笔将定位孔的位置画在电气底板上。
5) 先在电气底板上用样冲敲样冲眼, 然后用手电钻在样冲眼上打孔( 用Φ4.2钻头) 。
6) 用M4螺钉、螺母将线槽、导轨固定在电气底板上。
7) 开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝( 用Φ2.5钻头打孔, 然后用M3的丝锥功丝) , 印制线路板的下面要垫铜柱子( M3×20) 。
8) 伺服控制驱动器、变频器要用Φ3.2钻头打孔, 然后用M4的丝锥功丝。
9) 一般电气元器件底下都有一道槽, 是专门用来卡在C型导轨上的, 凤凰接线端子一般也是卡在C型导轨上的, 其它接线端子一般使用高低导轨。
推荐选用Weidmuller的导轨, 请检验导轨的宽度在35mm-35.3mm
之间。
宽度太小的导轨会导致模块在导轨上卡接不够牢固。
发现有些客户的导轨宽度为34.3mm, 模块固定不牢固, 在通电情况下拆装信号线时, 导致模块扭动引起E-bus通讯中断。
在现场观察: 安装在宽度为35mm的导轨上的模块, 扭动模块未发现E-bus通讯中断。
对魏德米勒的产品型号为分别为TS 35X7.5 2M/ST/ZN, TS 35X7.5/LL 2M/ST/ZN
在接线之前, 把电器设备容易掉入杂物的散热孔用美纹纸覆盖。
4、接线
1) 三相电路一般使用2.5平方的电线连接, 控制电路中控制电动机的主回路及电气柜连接到外部的线路用0.75平方的电线连接, 其它线一般都使用0.5平方的电线。
2) 信号传感器、仪表通讯、计算机通讯、模拟量板卡输入、示波器输入等信号线都要用屏蔽线连接。
3) 剥线钳一般剥线长度为5~7 mm, 不应剥太长, 更不能够用斜口
钳剥线, 容易损伤电线。
4) 继电器、空气开关等普通元器件要使用叉形接线柄, 凤凰接线
端子、西门子PLC接线端子等小口径接线端子要使用针型接线柄,
两段导线的中间连接要使用中间过渡接线管。
5) 凡是拖在地上的电线要穿包塑软管, 露在外面的线要穿黑色波
纹管, 电气线路沿线要贴吸盘( 用哥俩好AB胶固定) , 然后用尼龙
扎带捆扎在吸盘上。
PLC序言
为确保系统的可靠性和安全性, 有必要在系统设计前先充分把握设置场所的环境, 然后再进行系统的构建。
从根本上讲, 有必要将对PLC系统的应力( 温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等) 尽量减小。
可是, 对策实行到什么程度, 应该在考虑故障发生时的影响度和设置环境
以及对策费用的基础上决定。
经过事先实施对策, 能够提高系统的可靠性, 而且可提高长期的运转率。
另外, 各单元的规格, 请参见相关资料。
PLC控制柜的安装环境
以下就PLC控制柜( 以下简称”柜”) 安装时的环境条件及对策进行说明。
温度
PLC的使用环境温度与元件的使用温度有关, 一般应该在5℃～40℃的范围内。
另一方面, 在非强制冷却的自然冷却的控制柜等中, 由于设备及系统的节省空间及小型化, 柜本身也小型化了, 那么柜内温度与柜外温度比较, 由经验可知有时会高出10℃～15℃以上。
因此, 有必要针对设置场所及柜内的发热问题, 采取以下的对策, 为确保柜内的温度不超过单元的使用温度范围, 应尽量保留充分的温度余量, 使之在有余量的温度范围内使用。
高温( 图1. 参照)
①自然风冷式( 依靠柜上下的百叶窗自然通风)
向柜内安装时,
使用风扇、空调等冷却设备是最好的方法。
此时, 有关PLC的安装的注意点如下:
1 不要设置在柜内热空气聚集的最上部
2 为确保通风空间, 上下部要和其它的设备、配线管等之间应维持充分的间隔距离
3 不要在指定以外的方向进行安装( 如纵向或上下颠倒) , 否则会造成PLC内部的异
常发热
4 不要安装在加热器、变压器、大容量电阻等发热量大的设备正上方
5 避开阳光直射的地方
②强制通风式( 依靠柜上部的风扇进行强制通风)
③强制循环式( 依靠密闭结构的柜内的风扇进行强制循环通风)
如不便于加装空调, 且柜内发热元件不多、功率不大。
那么一定要加装柜内对流风扇, 在柜内的左右两侧分别加装对上和对下吹的风扇, 使柜内形成空气环流。
利用柜体向外散发热量。
④房间整体冷却方式
( 用空调将放置控制柜的房间整体冷却)
《注意事项》
环境条件与冷却方式的关系如下。
・将控制柜设置在粉尘少的房间内→ ①或②
・设置在有粉尘的地方→ ③或④
电柜散热设计要求: 1、电柜左下角或右下角安装进风口( 加防尘滤网、无需风扇) , 电柜左上角或右上角安装排气风扇( 不加防尘滤网) 。
如果排气口加装防尘滤网, 时间一长滤网就被灰尘堵死, 排气口就形同虚设, 使电柜成为密闭容器, 导致CX和EL模块散热不良, 引起死机, 此时即使重上电也不一定能立即恢复正常。
工程师往往捣鼓一通之后也不知什么原因又恢复正常了, ( 因为打开电柜一段时间后温度有所下降) 。
对于密闭电柜, 一定要加装空调。
对于密闭电柜,柜内部无粉尘,空间狭小,能够在模块下方加装强制散热风扇。
如果粉尘很多, 将会把粉尘吹入模块内部, 更不利于工作稳定。
