圆锥破碎机传动轴和皮带轮部的安装
凯兴圆锥破碎机安装使用说明书-第四章
高效圆锥破碎机安装使用说明书目录第0章安全第一章概述第二章破碎机通用资料第三章机架、支承套、弹簧部部第四章传动轴架、传动轴和皮带轮部第五章推力轴承和偏心套部第六章碗形轴承架部第七章破碎圆锥部和破碎壁第八章调整套部和轧臼壁第九章润滑系统第十章液压系统第十一章操作指南第十二章液压清腔系统附录Ⅰ环氧树脂、固化剂及填料推荐表附录II 环氧树脂操作工艺附录Ⅲ易损件目录第四章传动轴架、传动轴和皮带轮部概述本章包括传动轴架,传动轴和破碎机皮带轮部。
通过三角皮带或直接驱动把动力从原动部传递给传动轴。
与传动轴压配合且以键定位的小锥齿轮,驱动偏心套上的大齿轮。
传动轴由两个轴套支承,轴套固定在传动轴架上以防轴套旋转,传动轴里套法兰承受来自小齿轮止推点半的全部推力。
用键固定在传动轴另一端的甩油环靠离心力将传动轴架窜出的油甩出。
套在甩油环上的集油器则使甩出的油返回油箱以便循环使用。
传动轴架与机架为紧配合,并用大直径螺栓牢牢拧紧。
传动轴架和机架配合表面间的“O”形圈可实现润滑油密封。
传动轴架护板可为传动轴架的暴露部分提供保护,使之免受下落物料的磨损。
装配说明参照传动轴架部安装图。
本章维修部分给出了安装各个零件的全过程。
如果由于运输的原因传动轴架已被拆开,将传动轴架安装到机架上的步骤如下:1.在包装箱中找出大直径O形圈,将其小心伸长并套在传动轴架小齿轮端的机加工外圆上。
O形圈可避免传动轴架和机架间出现漏油。
2.将传动轴架护板放在传动轴架的小齿轮端。
3.用一根长管子套在传动轴的皮带轮端,以平衡本部件重的多的小齿轮端的重量见传动轴架安装图。
4.利用吊车或其他合适的提升装置,小心地将传动轴对中凸缘滑入机架内,并尽可能将其向里推移。
5.从工具箱中找出三根专用六角千斤顶螺钉,将其穿过传动轴架法兰上的孔(孔间隔120°),然后拧入机架螺纹孔。
参见将传动轴架压入机架图。
6.因为传动轴架和机架二法兰间为过盈配合,为防止别劲,应轮流少量逐个拧紧千斤顶螺钉,直拧到机架螺纹孔的底部为止。
MP800圆锥破碎机安装技术
MP800圆锥破碎机安装技术破碎机在选矿工艺中是不可缺少的部分,起着十分重要的作用,以美卓生产的MP800圆锥破碎机为例阐述一下圆锥破碎机的安装技术,MP800圆锥破碎机由主机架、调整环、锁紧环、锁紧缸、过铁释放、偏心套、球面瓦架、传动轴箱和破碎机皮带轮、定锥、动锥总成、液压动力装置和润滑装置组成。
1特点MP800圆锥破碎机整体较重,约为120t,因此安装主机架水平度要求较高,为了方便以后维修调整,增加了钢底座,其他部件均在主机架内和上部安装,主机架安装水平直接影响整个破碎机水平度。
2适用范围本工法适用于MP系列破碎机安装3工艺原理MP800圆锥破碎机是驱动装置通过三角带带动破碎机偏心套总成,偏心套总成传动动锥摆动,与定锥挤压达到破碎效果,通过调整环转动使定锥上下控制动锥与定锥之间的间距,来调节排料口大小,达到理想产品粒度。
4工艺流程及操作要点4.1工艺流程总体安装顺序:基础处理—沙墩制作及垫铁放置—底座安装—主机架—传动轴和传动轴箱—偏心套和配重总成—润滑装置、液压动力装置—球面瓦架总成—动锥总成—调整环—过铁释放和破碎腔清理缸总成—定锥、定锥衬板和料斗总成安装—驱动装置。
4.2安装要点主机架调平、球面瓦及动锥安装。
4.3施工准备1)与土建办理中间交接,检查土建基础各中心线位置及尺寸是否符合安装要求。
2)砂墩制作及垫铁安装。
3)砂墩制作:为提高安装精度,拟采用混凝土浆墩垫铁法。
4)垫铁选型和布置数量。
根据垫铁选用计算公式A=100C(G1+G2)/nRmm2,计算垫铁的合适规格和垫铁的布置数量。
4.4主机架总成安装1)钢底座安装:调整破碎机钢底座其水平度不应大于0.20/1000。
2)主机架衬板和筋护板安装。
主机架衬板和筋护板安装如图1所示。
3)主机架安装:调整并固定破碎机主机架使其水平度不应大于0.20/1000。
4.5传动轴箱总成安装传动轴箱总成安装如图2、图3、图4所示。
图64.6破碎机皮带轮安装MP800破碎机皮带轮张紧螺栓的紧固扭矩如表1,皮带轮就位固定后,皮带轮毂端部与轴套法兰之间应保持大约6mm至10mm的间隙。
圆锥破安装要求
五.空偏心轴的安装 方式
(1) 空偏心轴安装前先将垫片装在底盖上用吊钩将底盖
在机架下端,然后再用吊钩将下圆板及圆板依次序装 在底盖上,并使下圆板的凸起和底盖的凹处卡好。 (2)按将空偏心轴装配时,可用环首螺钉将偏心套装入 架体中心孔内,装入时要稳落,不要使齿轮受到撞击。 (2) 空偏心轴装好后,大小齿轮的外端面必须对齐并检 查齿轮啮合间隙。对于1200破碎机齿轮的齿侧为2.1- 2.58mm。
二. 基础 怎么把握?
(1) 圆锥破碎机必须安装在稳固的钢筋混凝土基础上,
基础的深度用户可根据当地的地质条件决定。 (2) 为了避免破碎后的矿石堆积,基础下部必须有足够 的空间,安装运输设备。 (3) 为了基础不受损坏,在基础上部必须复盖护板,该 件由用户自备。 (4) 本厂供给的基础图,仅为基建施工提供螺钉位置, 不是基建施工图。 (5) 润滑系统和电气操作的位置,用户可以按工厂的具 体环境改变位置,但其次序不得变动。
圆锥破安装中应注意哪些?那些小细节是不容忽视的? 上海建冶重工提供,公司网站
一. 圆锥破碎机安装的一般指示
(1) 在安装前必须清点零件的数量。检查与清除各个零
件加工表面与螺纹在装卸搬运中所造成的损伤,并除 掉在包装时涂在加工表面上的保护涂料以及在搬运中 落上的尘土及脏物等。 (2) 安装时要在固定接触表面上涂以干油,在活动表面 涂以稀油。
十三. 液压站的安装与调整试验
(1)破碎机液压站就放在基础部的适当位置上,以便于操作,液
压站联通主机的各管路零部件及钦管,可按现场实际情况适当 布置。 (2)液压站的M、N、P三个口分别与推动缸的M、N口以锁紧缸 的P口相接。 (3)液压站各部装好后进行打压试验,试验压力为140kgf/cm2。 (4)锁紧试验。 A往锁紧缸打压之前必须往畜势器充入75-80kgf/cm2氮气。 B必须在推动缸卸压后往锁紧缸打压。 C在试验中锁紧缸及其管路的残留气体,可借助于管路中或蓄势 器底部螺堵排除之。 (5)调整试验:使锁紧缸卸压后用推动缸作调整排矿口的试验。 (6)作到液压站元件良好,操纵灵活。
圆锥破碎机安装
6.1圆锥破碎机安装6.1.1施工准备1)与土建办理中间交接,检查土建基础各中心线位置及尺寸是否符合安装要求;2)检查预留各孔洞位置及尺寸是否正确,清除基础内杂物。
3)在地脚螺栓孔两侧铲出垫铁窝,放好,级符合要求的斜铁,按照设计标高,初步找平找正。
4)安装时要注意制造厂的装配编号。
5)安装前应除净所有零部件或结合面上灰尘,并清除运输过程中的缺陷。
6)安装时零件的所有配合表面必须涂润滑油,其中固定表面涂干油。
1)安装转子轴承时,要用干净的清洗油洗净轴承。
2)安装时要保护好摩擦面,切勿使用不洁净的油类和棉纱擦洗表面,在容易弄脏和划伤的地方用防护板或洁净帆布盖好。
3)安装时严格按总图和部件图上的技术要求进行装配。
4)为了防止灰尘析出,壳体各结合面采用橡胶石棉板作密封片,其厚度为0.5~1.5毫米。
5)各轴的水平度不得大于0.1/mm/m。
6.1.3技术措施为了保证圆锥破碎机安装质量,整台设备部件的安装技术要求如下:1)调平机座时,应在机座中心孔上端的加工面上测量,安装水平不应大于0.20/1000。
2)组装传动轴时,应在底座与传动轴架的凸缘法兰间用垫片进行调整;各有关尺寸应符合设备技术文件的规定。
3)当传动装置采用滑动轴承时,传动轴向游动间隙宜为0.3~1.6mm;采用静动压轴承或滚动轴承时应符合设备技术文件的规定。
4)当组装偏心套时, 应符合下列要求:a、偏心套、机座衬套和底托盘的接合面应在组装前清洗洁净;b、底托盘上的调整垫片和止推垫应用专用工具并按设备技术文件规定的顺序进行装配,装配时应涂上一层润滑油;c、偏心套及其底板应用专用工具固定后方得装入机座衬套内。
5)锥形衬套与破碎圆锥主轴和偏心套与机座衬套之间的配合间隙应符合下表规定;锥形衬套与破碎圆锥主轴b、c、偏心套与机座衬套之间的配合间隙a(mm)6)贺锥齿轮的啮合间隙应符合下规定;齿面接触斑点沿齿高、齿长均不应小于40%。
7)碗形轴承的防尘圈与破碎圆锥的防尘环间的间隙不应大于3mm,但不得接触。
圆锥破碎机安装图文(一)
圆锥破碎机安装图文(一)本文由上海山威圆锥破碎机网整理:/一、圆锥破碎机安装前准备:(1).在安装前必须清点零件的数量。
检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤,并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。
(2).安装时要在固定接触表面上涂以干油,在活动表面涂以稀油。
二、圆锥破碎机安装基础准备:(1).圆锥破碎机必须安装在稳固的钢筋混凝土基础上,基础的深度用户可根据当地的地质条件决定。
(2).为了避免破碎后的矿石堆积,基础下部必须有足够的空间,安装运输设备。
(3).为了基础不受损坏,在基础上部必须复盖护板,该件由用户自备。
(4).本厂供给的基础图,仅为基建施工提供螺钉位置,不是基建施工图。
(5).润滑系统和电气操作的位置,用户可以按工厂的具体环境改变位置,但其次序不得变动。
图片来源:/三、圆锥破碎机机架的安装(1).安装机架时应保持严格的垂直性和水平性,可在底座的环形加工面上用水平仪及悬锤检查底座的中心线。
(2).用调整楔铁调整好底座的水平后,将地脚螺钉拧紧,进行第二次灌桨。
(3).当二次灌桨层硬化后,以破碎机底座下再取出调整楔铁,并用水泥充填此空隙,然后再按机架的安装(1)进行检查。
(4).保持底座的水平性与垂直性,能保证机器可靠的工作,否则将使铜套单面接触,研磨偏心套和引起密封装置工作不正常。
四、圆锥破碎机传动轴的安装(1).安装传动轴时应在底座与传动轴架的凸缘法兰间垫上调整垫片。
(2).传动轴装入以后,用样板检查与传动齿轮有关的尺寸。
(3).传动齿轮轴向移动量应为0.4-0.6mm(即是B两端的间隙)。
(4).拆卸传动轴时可利用传动轴架法兰上的方头固定螺钉顶出,在不拆卸传动轴时方头螺钉不要拧上。
四、圆锥破碎机空偏心轴的安装(1).空偏心轴安装前先将垫片装在底盖上用吊钩将底盖在机架下端,然后再用吊钩将下圆板及圆板依次序装在底盖上,并使下圆板的凸起和底盖的凹处卡好。

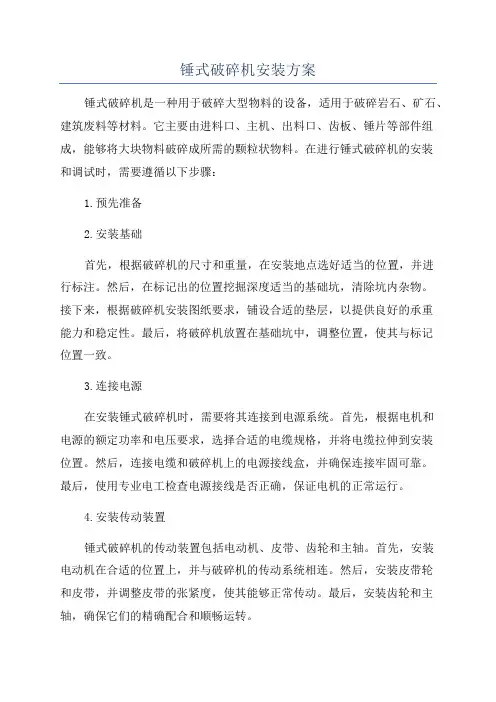

锤式破碎机安装方案
锤式破碎机安装方案锤式破碎机是一种用于破碎大型物料的设备,适用于破碎岩石、矿石、建筑废料等材料。
它主要由进料口、主机、出料口、齿板、锤片等部件组成,能够将大块物料破碎成所需的颗粒状物料。
在进行锤式破碎机的安装和调试时,需要遵循以下步骤:1.预先准备2.安装基础首先,根据破碎机的尺寸和重量,在安装地点选好适当的位置,并进行标注。
然后,在标记出的位置挖掘深度适当的基础坑,清除坑内杂物。
接下来,根据破碎机安装图纸要求,铺设合适的垫层,以提供良好的承重能力和稳定性。
最后,将破碎机放置在基础坑中,调整位置,使其与标记位置一致。
3.连接电源在安装锤式破碎机时,需要将其连接到电源系统。
首先,根据电机和电源的额定功率和电压要求,选择合适的电缆规格,并将电缆拉伸到安装位置。
然后,连接电缆和破碎机上的电源接线盒,并确保连接牢固可靠。
最后,使用专业电工检查电源接线是否正确,保证电机的正常运行。
4.安装传动装置锤式破碎机的传动装置包括电动机、皮带、齿轮和主轴。
首先,安装电动机在合适的位置上,并与破碎机的传动系统相连。
然后,安装皮带轮和皮带,并调整皮带的张紧度,使其能够正常传动。
最后,安装齿轮和主轴,确保它们的精确配合和顺畅运转。
5.安装进料和出料系统锤式破碎机的进料和出料系统是其正常运行的重要组成部分。
在安装进料系统时,需要根据破碎机的摆放位置和进料方式选择合适的进料设备,并将其与破碎机连接。
在安装出料系统时,需要根据破碎机的要求,设置合适的出料口,并将其与输送设备或收集设备相连接。
6.调试和试运行在安装完成后,需要对锤式破碎机进行调试和试运行。
首先,检查破碎机的各个部件是否安装正确,并进行必要的调整和修正。
然后,对设备进行试运行,观察其运行是否正常,如有异常情况及时排除。
最后,进行破碎机的负荷试验和破碎效果测试,确保其能够满足工作需求。
综上所述,锤式破碎机的安装方案主要包括预先准备、安装基础、连接电源、安装传动装置、安装进料和出料系统以及调试和试运行等步骤。
圆锥式破碎机的正确安装调试以注意事项范本
工作行为规范系列圆锥式破碎机的正确安装调试以注意事项(标准、完整、实用、可修改)编号:FS-QG-42729圆锥式破碎机的正确安装调试以注意事项Correct installation and commissioning of cone crusher with attention 说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
圆锥式破碎机的正确安装调试以及注意事项‘九层之台,起于累土’,同样的道理,想要圆锥式破碎机更长久、高效运行,需要对圆锥式破碎机正确的安装调试,这是使用圆锥式破碎机之前是基本的,也是必须做到的,那么如何正确安装调试圆锥式破碎机呢,下面环球破碎机网就列出圆锥式破碎机安装调试的步骤和注意事项:圆锥式破碎机安装时首先将机架安装在基础上,并校准水平度,接着安装传动轴。
将偏心轴套从机架上部装入机架套筒中,并校准圆锥齿轮的间隙。
然后安装球面轴承支座以及润滑系统和水封系统,并将装配好的主轴和可动圆锥插入,接着安装支承环、调整环和弹簧,最后安装给料装置。
装好后,进行7-8小时空载试验。
如无毛病,再进行12-16小时有载试验,此时,排油管排出的油沮不应超过50-60℃。
圆锥式破碎机启动以前,首先检查破碎腔内有无矿石或其他物体卡住;检查排矿口的宽度是否合适;检查弹簧保险装置是否正常;检查油箱中的油量、油温(冬季不低于20℃)情况;并向水封防尘装置给水,再检查其排水情况,等等。
作了上述检查,并确信检查的正确后,可按下列程序开动圆锥式破碎机。
开动油泵检查油压,油压一般应在0.8-1.5(公斤)厘米2,注意油压切勿过高,以免发生事故,如,我国某铁矿的碎矿车间,由于圆锥式破碎机油泵的压力超过3(公斤)厘米2,结果导致中碎圆锥式破碎机的重大设备事故。
另外,冷却器中的水压应比油压低0.5(公斤)厘米2,以免水掺入油中。
油泵正常运转3-5分钟后,再启动圆锥式破碎机。
圆锥破碎机主要零部件的修理与安装
圆锥破碎机主要零部件的修理与安装一、主要零部件的修理1.机体与支承套的修理圆锥破碎机在经过长时间运行后或在一段较短时间内,由于维护、使用不当,有时使机体与支承套的配合部位发生严重磨损,甚至出现大量的凸凹不平现象,其凸凹度大者可达10毫米以上,促使梯形上部两个平面相互接触并磨损或闯隙很小。
在此状况下运行的圆锥破碎机,将必然产生大的振动或偏颠(一面颠),为确保破碎机的长期正常运行,必须解体检查修理,恢复其原有要求技术状况,使机体与支承套的梯形斜面紧密配合接触,上部顶面有5~10毫米间隙(图6—8)。
在支承套与机体拆开后,先按图纸公称尺寸做出梯形部位的“凸凹”样板一副(图6-9),然后按此样板分别对支承套和机体的梯形部位进行校对,测量出梯形之两侧斜面与卜部顶面的磨损程度,根据支承套与机体的磨损数值,计算出总的磨损数值(等于两者的和)。
在有条件的情况下,可以对机体和支承套(或只支承套)磨损的不平部分进行机床切削加工,没有条件时,可以用手砂轮进行适当的磨削(或铲)修平,之后即可采用在机体梯形两侧斜面上补焊,或焊一层钢板的办法来恢复其原有配合尺寸修理。
根据样板校正后,测量计算的两个零件磨损数值和(如进行机床切削,切削去的数值也应加上)选取相等厚度的钢板(也可稍厚一点),按实际尺寸要求下料,沿圆周长可分12~18块,为保证焊接质量,可采取增大焊缝措施,即每块钢板对口缝应选用斜长的,见图6-10。
焊接过程中匣注意,焊肉不能超过焊接钢板厚度的边缘,否则影响配合和运行效果,再次加大磨损,同时影响装配,促成返工。
焊接工艺,必须符合第一章第四节的要求。
上述方法适合于机体与支承套斜面均磨损严重,并且没有新支承套更换的情况下,因为在机体上施工要比在支承套上施工方便。
如支承套磨损较严重,可在支承套两配合斜面处补焊钢板,具体补焊钢板厚度可通过检查测量时计算出来,补焊见图6-11。
机体和支承套的磨损速度与弹簧的压缩量是否适当;给矿是否均匀;矿石的性质;弹簧松紧程度的及时调整;以及申修时怵f及时合殚枪杏测量有关。
圆锥破碎机8大部件安装步骤及操作规范,收藏备用
圆锥破碎机8大部件安装步骤及操作规范,收藏备用图1 圆锥破碎机结构01底架的安装1)设备放置于构建的基础上。
2)设备的放置:设备需根据基础图预先埋置地脚螺栓(按用户要求,亦可不用地脚螺栓,而采用预埋铁方案):a、按照基础图地脚螺栓位置,进行第二次灌桨。
b、当二次灌桨层硬化后,安装底架。
3)安装底架时应保持严格的水平性,安装前须将底架减振垫对应的位置处打磨平整,并用水平仪检查基础水平度。
4)保持底座的水平性,能保证设备的动平衡,从而有力保证机器可靠性。
02传动部件的安装1)轴承采取热装,安装传动轴时应保证轴承相对传动轴的轴向位置。
2)传动轴装入以后,应检查轴向窜动。
3)安装压盖和主机皮带轮等时必须在平面接触部分和平键的平面涂满一层密封胶。
4)主机皮带轮的拆卸可用液压装置。
03激振器部件的安装1)激振器部件有三块偏心块,上、下偏心块和轴套上对应有键,轴套上有三组键槽,可以更换使用不同位置组的键槽以延长轴套的使用寿命。
2)三块偏心块的扇形部分外侧有多处键槽,长键通过上、下偏心块的力固定中间偏心块,使用时可根据需要变换中间偏心块与上、下偏心块的相对位置以得到不同的破碎力。
3)装卸偏心块时,可用小角度楔铁涨开偏心块开口处少许,以便装卸。
4)锁紧偏心块使用钢结构高强度螺栓,将螺帽沉入一边的开口槽。
若因条件所致,现场只能使用其他高强度螺栓,则须保证沉入后螺栓不转动90°,否则应在螺帽的任对称两边焊接薄铁板,以使螺帽能被开口槽锁紧。
5)拧紧螺母到使开口处两平面平行后,施加预紧力时用一米长加力杆将螺母再紧拧接近一定角度。
施加预紧力后,锁紧螺母。
6)装上两锁片,锁片贴近偏心块,如果上表面和轴套的轴向键槽的上表面存在间隙,可在锁片下面垫上薄铁板补偿间隙。
拧紧螺栓并锁死。
04激振器部件和动锥支承的安装1)为保证均匀细密接触,应配合动锥支承钢瓦将副支承球面瓦进行刮研,并保证球面瓦外环上每25mm×25mm有10~15接触点,同时使内环有少量环状间隙。
圆锥破碎机及部件的安全更换方法
圆锥破碎机及部件的安装及更换方法(1)圆锥破碎机工作时矿石必须分配在盘的中间,为了防止破碎机过载,使衬板磨损不均;不允许直接将矿石装入破碎腔内.正确的给矿条件是:矿石经分配盘均匀的分散在破碎腔内,给入的矿石不能高出轧臼壁的水平.(2)破碎机的最大给矿尺寸≤85%给矿口尺寸,否则将导至破碎机产量的降低,圆锥破碎机某些部件的损坏。
(3)破碎机不要负荷起动,以免造成事故。
(4)停车时,必须先停止给矿机,并让已进入破碎腔的矿石破碎排出后,使破碎机停车。
(5)破碎机工作时要经常检查锁紧系统的压力及液压站的工作情况,发现问题后及时处理.(6)轧臼壁的更换轧臼壁有U形螺钉把在调整环上,两者之间注入锌合金,使之紧密结合,新安装或更换轧臼壁时,在工作6-8小时后,应检查其紧固情况,并再次拧紧U形螺钉。
(7)圆锥破碎壁的更换圆锥破碎壁是用圆锥头固定在圆锥躯体上的,二者之间浇铸有锌合金,新安装或新更换的圆锥破碎壁工作6-8小时后,应检查紧固情况,发现松动要立即紧固。
(8)齿轮啮合由于磨擦使圆板磨损,影响了齿轮间隙的变化,为保证齿轮的正常啮合必须在底盖上补加垫片,其垫片的厚度应等于圆板的磨损量。
(9)轴承和密封装置安装碗形轴承时,注意不使钢丝绳碰坏挡油环(用硬木等物支持在钢丝绳之间)。
装配时,支承球面应进行刮研,保证破碎圆锥与碗形互球面在外圆接触内环应确保0.35-0.5mm的环状间隙。
碗形轴瓦是用周围灌注的巴化合金的锁钉固定在碗形轴承架上的,防止碗形轴瓦沿圆周方何转动。
碗形轴承架与架体用键(销)固定好,如果工作中发现碗形轴承架与架体有间隙必须立即进行处理。
(10)圆柱形衬套与架体为第三种过渡配合,为了防止衬套的转动,又在衬套上部槽内注入了锌合金,更换新衬套时应按架体的实际尺寸配制,因为破碎机经过长时间的工作和装卸必然造成配合关系的改变。
如果间隙过大将导致衬套发生破裂。
(11)圆锥形衬套锥套与空偏心轴要严合,注入锌合金以防止锥套转动,锌合金要充满全部间隙,由于热注锌合金的缘故可能造成锥套的变形,因此新锥套装好检查尺寸,发现不正确应及时修正,制造备件时应按偏心套内径的实际尺寸配制以保持原有的配合。
ch660圆锥破碎机安装图纸
hjo
hjo
In ö d
Godkänd
Changed App oved
136 5 35
2354 92 68
260 10 24
1600 62 99
A
B
145 5 71 153 6 02
270 10 63 310 12 20
A (1 : 10)
136 5 35 166 6 54
B (1 : 10)
文件号码 S 223.686 zh
SANDVIK CH660:02 附录 A:
安装图纸
发行:20081007
IM Sandvik CH660:02
A-1
IM Sandvik CH660:02
A.1 常规
本附录中的图纸主要分为两种安装方案:使用直接驱动亦或皮带传动。 皮带传动安装在破碎机的左侧或右侧均可。
5
5
5
5
±40 ±40 ±20 ±20 ±20 ±20
用于皮带传动的安装图纸 452.4459 - 破碎机在橡胶缓冲器上 每个安装点 (4 个)作用在地基上的力 (kN)。
CH660
地基
设备净负载
Vz
物料净负载
Vz
4.8 Hz 正常操作过程中 H
的动态负载
Vz
起动 / 停止过程中的动 H
态负载
Vz
D1 D2 E1 E2
每个安装点 (6 个)作用在地基上的力 (kN)。
CH660
地基
设备净负载
Vz
物料净负载
Vz
4.8 Hz 正常操作过程中 H
的动态负载
Vz
起动 / 停止过程中的动 H
态负载
Vz
圆锥破碎机安装工艺标准
圆锥破碎机安装工艺标准本条适用于液压圆锥破碎机的安装。
1.当调平机座时,应在机座中心孔上端的加工表面上测量,安装水平不应大于0.20/1000。
2.组装传动轴时,应在底座与传动轴架的凸缘法兰间用垫片进行调整;应检查各部位有关尺寸,并应符合设备技术文件的规定。
3.传动装置采用滑动轴承时,传动轴的轴向游动间隙宜为0.3~1.6mm;采用静、动压轴承或滚动轴承时;应符合设备技术文件的规定。
4.当组装偏心套时,应符合下列要求:(1)偏心套、机座衬套和底托盘的接合面应在组装前清洗洁净;(2)底托盘上的调整垫片和止推垫应用专用工具并按设备技术文件规定的顺序进行装配,装配时应涂上一层润滑油;(3)偏心套及底板应用专用工具固定后,方得装入机座衬套内。
5.锥形衬套与破碎圆锥主轴和偏心套与机座衬套之间的配合间隙应符合下表的规定,尼龙套的配合间隙应符合设备技术文件的规定。
6.破碎圆的锥与碗形轴承的配合应符合下列要求:(1)破碎圆锥的球面与碗形轴承换外圆接触,其接触宽度应为(0.3~0.5)R,并沿内圆周保持0.5~1mm的楔形间隙;(2)接触面上的接触点数,在每25mm×25mm面积内不应少于1个点。
7.圆锥齿轮的啮合间隙应符合下表的规定;齿面接触班点沿齿高、齿长均不应少于40%。
8.碗形轴承的防尘圈与破碎圆的防尘环间的间隙不应大于3mm,但不得接触。
9.装配调整环的同时应对排料口进行调整;当排料口调整到最小尺雨时,破碎壁与轧向壁在整个圆周上的排矿口尺寸相应等,允许偏差应符合下表的规定。
10.防尘罩与进料半,支承套与调整环之间,应垫上密封件,密封应严密。
11.装配给料槽时,其方向和位置应使物料先落在给料箱内,不应使其直接落入破碎机内。
12.推动缸和锁的柱塞与导向套间的径向间隙应符合设备技术文件的规定。
13.液压系统的管路应进行严密性试验;试验压力应缓慢升高至工作力的1.4倍,保压10min,再除至工作压力进行检查,不得有参漏现象。
浅谈带式输送机皮带粘接及破碎圆锥部安装方法
浅谈带式输送机皮带粘接及破碎圆锥部安装方法结合企业生产实际,讨论了带式输送机皮带粘接及破碎圆锥部安装方法。
标签:带式输送机;皮带粘接;破碎圆锥机;安装1 浅谈带式输送机皮带粘接赤峰大井子矿业有限公司选厂破碎车间使用三条带式输送机,规格如下:1#:皮带长度98m,带宽650mm,带速1.6m/s,电机功率22KW2#:皮带长度87m,带宽650mm,带速1.6m/s,电机功率18.5KW3#:皮带长度128m,带宽650mm,带速1.6m/s,电机功率37KW皮带使用寿命为8个月,皮带接头的粘接效果好坏是影响其使用寿命的主要因素,在实际生产中起到至关重要的作用,现将我公司皮带粘接的经验做以介绍,供大家参考。
1.1 粘接前准备(1)将皮带平铺于操作平台上(操作平台的尺寸为1000×1500mm,角钢平台上面平铺3cm木板制作),如图1所示,取皮带宽度650mm,做为皮带接头剥离长度,按长度方向将需剥离部分平分五等份,每份长度为130mm,划线,另一接头取皮带反面,亦如此平分划线,至此划线完成。
(2)按划线区域(如图1),将Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ区域,依次扒掉1、2、3、4、5层线,将反面按Ⅰ′、Ⅱ′、Ⅲ′、Ⅳ′、Ⅴ′区域,同样扒掉1、2、3、4、5层线,此过程中需人工先扒开一小部分,以使扒开留下的部分能够夹在老虎钳上,再仔细确认尼龙线层数,按上述要求,将需扒掉的部分依次扒掉,至此皮带接头粘接面剥离工作完成。
(3)将剥离好的皮带接头固定在操作平台上,用角磨机或手提砂轮机安装上钢丝刷将两个皮带接头上的尼龙线层打毛、粗化、去除遗留下的残胶,使尼龙线层全部露出,表面形成密密麻麻的粗化毛边即可,并清理干净。
图11.2 粘接(1)将准备好的皮带接头用清洗剂清理,彻底清除表面残留物,清洗剂一般为四氯化碳或专用易挥发性清洗剂(采购皮带专用胶时附带),然后自然晾干。
(2)将皮带专用胶,按说明书配比混合,搅拌均匀,用毛刷均匀涂于两个粘接面上,均匀涂一遍,不易过厚,透过胶层能够清晰看到尼龙线层即可,晾置20分钟左右,待表面不粘手时,再涂抹一次胶液,晾置15分钟,待胶液刚好不粘手时,对准接口延皮带长度方向从一侧到另一侧粘合。
圆锥破碎机安装技术
圆锥破碎机安装技术摘要:本文以哈萨克斯坦阿克托盖铜选厂项目两台型号为Raptor XL1100的圆锥破碎机安装为例,介绍了圆锥破碎机的结构组成、安装调整方法、技术要求,圆锥破碎机在铜选矿工艺中的作用和圆锥破碎机在安装过程中的注意事项等。
关键词:圆锥破碎机;顽石破碎;安装调整;铜选矿1 圆锥破碎机安装工序圆锥破碎机安装工序:设备验收→施工准备→基础检查及验收→基础放线及麻面处理→底板安装及灌浆→主机架安装→副轴总成安装→偏心总成安装→球面瓦总成安装→动锥总成安装→碗调整机构总成安装→液压及润滑系统安装→驱动装置安装→液压及润滑系统调试→碗总成安装→圆锥破碎机系统调试。
2 主要安装工艺及方法2.1 基础放线及麻面处理阿克托盖项目圆锥破碎机底板为扇形,且呈圆周分布(如图1所示),每个底板设计有一个地脚螺栓孔,地脚螺栓孔处底板圆周半径为1761mm。
底板安装前,需在基础上测绘出R=1761mm的圆弧以方便底板的找正工作,同时也要测绘出圆锥破碎机的纵横中心线,并将横向中心线(与副轴垂直)偏移至副轴侧的基础上。
图1.圆锥破碎机底板布局图圆锥破碎机底板设计安装在基础凹槽内,这省去了底板灌浆前的制模工作。
底板安装前需对凹槽进行凿麻处理,并对凹槽深度进行检查,要求凹槽深度达到75mm,以保证底板的灌浆层达到30mm,且底板边缘具基础凹槽边缘距离应不小于30mm。
2.2 底板安装及灌浆将底板上的油漆清理干净后即可将其吊至凹槽基础内,根据基础上测绘的圆弧对底板进行找正,利用三个M20的顶丝对底板进行调平,要求每块底板上表面水平度不超过0.25mm,且每块底板上表面与其他底板之间的标高差不超过0.25mm。
底板找正调平完成后,将地脚螺栓套管底部至底板地脚螺栓孔之间用发泡剂进行封堵,以防止灌浆时灌浆料流入地脚螺栓套管及底板地脚螺栓孔内。
然后用压缩空气将基础吹扫干净并灌环氧树脂灌浆料。
注意每次从一处浇注环氧树脂,禁止在一个底板的多个位置同时浇注,否则底板与环氧树脂灌浆料之间的空气不易排出,影响灌浆质量;另使用环氧树脂灌浆料需保持基础干燥且环境温度需达到5℃以上。
圆锥破碎机的三角带安装与日常养护要素
立志当早,存高远圆锥破碎机的三角带安装与日常养护要素圆锥破碎机的驱动大部分都是采用三角带来传动。
三角皮带驱动的好处是:第一,鉴于三角皮带本身的特点可以防止破碎机的冲击负荷传递给破碎机的电机。
第二能承受脉动负荷而无破碎机速度损失。
所有如何正确的安装好三角带也是保证圆锥破碎机正常运行的必要条件之一,下面就简单介绍一下圆锥破碎机三角带安装的要点:三角皮带驱动装置即可以由单根窄皮带也可以由联组带构成,采用较窄型皮带使驱动装置结构紧凑能减小悬臂负荷,联组带由单根皮带通过一共用连接层联结而成以防止皮带抖动或翻转联组带适用于各种标准皮带轮但联组带仅限于2 根或4 根单独皮带联结在一起。
一、三角皮带的初次安装在最初安装或重新组装三角皮带传动装置时应按下列程序进行1. 将皮带轮沟槽中的油油脂或铁锈清理干净。
2. 确保皮带轮对正轴平行。
3. 千万不要强行将三角带装到皮带轮上,通常缩短中心距直到皮带能轻易地套到皮带轮上为止。
4. 始终坚持使用匹配的皮带和同一制造厂生产的新皮带,切勿将新旧皮带混合使用。
5. 将皮带装到皮带轮上后旋转该传动装置几分钟然后将皮带张紧直到传动装置运转时皮带的松边只出现轻微的弧度或下垂为止。
6. 必须定期地检查皮带的张紧度,需要重新张紧皮带的征兆是皮带打滑,皮带打滑表现为圆锥破碎机皮带轮的功率和速度损失,皮带和皮带轮沟槽磨损严重这种情况经常伴随有皮带的尖叫声,同时皮带和皮带轮发热这种情况非常明显只需要简单地观察倾听和感觉就可以发现。
一旦发现上述情况应重新张紧或者更换皮带。
二、三角皮带的保护对于三角皮带传动操作该做与不该做的事情如下1. 该做的-在最初几天的试运转期间应经常检查皮带的张紧情况当发现有皮带已经落入皮带轮槽内时应重新张紧皮带新皮带具有一定的初始延。
传动轴与圆锥齿轮的连接方式
传动轴与圆锥齿轮的连接方式先说说为啥传动轴和圆锥齿轮要连接起来呢。
这俩家伙在好多机器里可都是重要的角色。
传动轴负责把动力从一个地方传到另一个地方,而圆锥齿轮呢,能改变动力的方向。
把它们连接好,就能让机器正常运转,发挥出大作用。
那它们到底咋连接呢?常见的一种方式就是用键连接。
啥是键呢?就好比是一个小零件,卡在传动轴和圆锥齿轮中间,让它们紧紧地连在一起,这样动力就能顺利地从传动轴传到圆锥齿轮上啦。
安装键的时候可得小心,要把尺寸选对了,不能太松也不能太紧。
太松了吧,动力传递的时候就会打滑,机器就不好好干活了。
太紧了呢,又装不进去,还可能把零件给弄坏了。
还有一种连接方式是用花键连接。
花键就像是好多小键组成的一个大键,它的接触面积更大,能传递更大的动力。
而且花键连接比较稳定,不容易松动。
不过花键的加工成本会高一些,安装的时候也需要更仔细。
要把花键和传动轴、圆锥齿轮的配合做好,不然也会出问题。
除了键连接和花键连接,有时候还会用螺栓连接。
就是用几个螺栓把传动轴和圆锥齿轮固定在一起。
这种连接方式比较简单,容易拆卸和维修。
但是螺栓连接的强度可能没有键连接和花键连接那么高,所以在传递大动力的时候要注意选择合适的螺栓规格。
在连接传动轴和圆锥齿轮的时候,还得考虑它们的对中性。
啥是对中性呢?就是要让传动轴和圆锥齿轮的中心轴线对得准准的。
如果对中性不好,动力传递就会不顺畅,还会产生振动和噪音,甚至会损坏零件。
为了保证对中性,可以用一些专门的工具来测量和调整,比如百分表啥的。
安装完之后,一定要检查一下连接是否牢固。
可以用手轻轻转动一下圆锥齿轮,看看有没有松动或者卡滞的现象。
如果有问题,就得赶紧重新安装或者调整。
在实际使用中,不同的机器可能会采用不同的连接方式。
这就要根据具体的情况来选择啦。
比如说,如果机器需要传递的动力比较大,就可以选择花键连接或者强度高的键连接。
如果机器需要经常拆卸和维修,螺栓连接可能就更合适。
而且,在使用过程中,还得注意保养和维护。
破碎机安装措施
破碎机安装措施姓名:XXX部门:XXX日期:XXX破碎机安装措施1.设备安装说明书(MMD706系列、1150MM中心距、双齿辊破碎机)。
2.机械设备安装工程施工及验收通用规范GB50231-983.。
二、工程概况工程概况1.破碎机是由设备底座、机架、破碎辊、动力系统、润滑系统、液压系统、钢架平台组成。
2.工作原理原料进入破碎室内,由异向旋转的辊子通过传动系统传递的强大动力使原料产生挤压而破碎,落入下部皮带机输出。
3.破碎机的主要部件1)设备机架:破碎机两侧是带有轴承座支撑辊轮,靠底部带有定位销的前后两条梁连接而形成紧固底座。
2)破碎辊:破碎机前后有两个辊轮。
3)动力系统:破碎机的前后2个辊轮是由电机带动皮带轮完成动力传递的。
4)润滑系统:破碎机由集中供油站通过管道供油给个润滑点。
5)液压站:破碎机液压站供出的压力油用以调整辊轮之间的间梁而达到技术要求。
三、施工前的准备1.施工工具:10T拉子2个,电焊机2台,水准仪一个,经纬仪一个叉车1辆,扳手5把,钳子3把小锤1把,铁锹3把等。
2.必要的备品配件:各种短接链、链环、螺栓、螺母、破碎机的第 2 页共 8 页保险销子。
3.润滑油、透平油。
四、工程施工的工艺流程1.施工现场三通一平以及前期基础交接工作。
2.工程施工设施安排1)根据施工要求,辅设临时电源以及其它辅助设施。
2)前期工程工序及施工平面交接,由土建方进行工序交接后,进行复测,检查基础的合格性并认可。
3.主要起重机械的选用和使用用叉车将设备零部件运至煤仓上口,再由2个10T拉子吊至基础上进行设备安装。
4.施工工艺流程1)放线找设备的纵横中心线,用座浆来保证设备的水平及标高。
2)设备底座安装。
3)破碎辊轮安装。
4)传动部分安装。
5)润滑油站的安装。
6)液压站的安装。
五、破碎机安装1.设备底座放线进入现场由土建提供基准中心线和基准标高,在基础上设中心线标点,该标点应作为永久性标点,根据此标点确定破碎机纵向与横向中心线,给中心线端点测量的极限偏差为上下1mm,检查基础中心线和标高,待中心线与标高检查无误,以设备中心线为基准,放出破碎机底座基础第 3 页共 8 页纵向、横向中心线,然后对土建基础进行麻面处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
圆锥破碎机传动轴和皮带轮部的安装
概述
本章包括传动轴架、传动轴和皮带轮部。
通过三角皮带或直接驱动把动力从电动机传给传动轴。
与传动轴配合且以键定位的小锥齿轮,驱动偏心套上的大齿轮。
传动轴由两个轴承套支撑,轴承套固定在传动轴架上。
靠近小锥齿轮端的轴承套端面承受来自小锥齿轮止推垫作用的轴向力和两者的全部磨损。
用键固定在传动轴另一端的甩油环靠离心力将传动轴架窜出的油排出。
套在甩油环上的集油器则使排出的油重新回到油箱以便循环使用。
传动轴架与机架配合为紧配合,并用大直径螺栓牢牢地把紧。
传动轴架前端与机架配合面之间的O型圈可实现润滑油的密封。
传动轴架上的护板可以防止暴露部分免受下落物料的冲刷和磨损。
装配说明
如果由于运输的原因传动轴架已经被拆开,将传动轴架安装到机架上的步骤如下:
1、在包装箱内找出大直径的O型圈,将其小心伸长并
套在传动轴架靠近小齿轮端的外圆柱面上。
2、将传动轴架护板放在传动轴架上。
3、将一根长管子套在传动轴的皮带轮一侧上,以平衡
本部件小齿轮端的重量。
4、利用吊车或其他合适的吊具小心的将传动轴架部滑
入机架内孔中并尽量向内推移。
5、从包装箱内找出三条千斤顶螺栓,将其穿过传动轴
架法兰上的孔(间隔120度),然后拧入机架上的螺纹孔。
6、由于传动轴架与机架孔为过硬配合,所以在压入传
动轴架时,要依次逐渐拧紧千斤顶螺栓直到旋到传动轴架螺纹孔底部。
7、拆下千斤顶螺栓,按照孔数全部换上六角螺栓。
依
次逐步旋紧六角螺栓,直至将传动轴架法兰端面贴紧传动机架内孔端面。
(注意两端面之间应有一密封垫,该密封垫的厚薄要根据小齿轮与偏心套上的大齿轮背锥对齐的要求进行调整)
8、轮流把紧这些标准六角螺栓。
破碎机皮带轮的安装
带有可拆衬套的破碎机皮带轮的安装步骤如下:
1、检查衬套、皮带轮锥面及传动轴表面是否清洁、有无毛刺擦伤和杂物。
2、向驱动端拉传动轴,直到小齿轮止推垫紧贴在内侧
轴承套端面上。
用木槌敲击甩油盘外侧端面使之贴紧外侧轴承套端面。
3、将衬套装在传动轴上,使衬套大端面距甩油盘外端
面0.8-1.6mm。
然后锁紧紧定螺钉使锥套在传动轴上固定。
4、敲击传动轴端面(为防止损坏传动轴,要求在传动
轴端面上垫一木块或铁板),使衬套大端面与甩油盘外侧端面贴合。
5、检查传动轴轴向窜动量,允许的窜动量为
0.8-1.6mm。
6、检查无误后,将大皮带轮装在衬套上并用把紧螺栓
把紧。
维修
传动轴架的拆卸
为了更换衬套、小齿轮或其他已磨损的零件,需要拆卸传动轴架部。
拆卸传动轴架和传动轴的步骤如下:
1、拆去影响传动轴架拆卸工作的全部油路。
2、拆下驱动部的皮带轮和衬套。
3、将传动轴架与机架的把合螺钉拆掉。
4、将随机携带的专用顶起螺钉拧入三个均匀分布在
传动轴架法兰上的螺纹孔中。
5、为防止传动轴架在机架中别劲,应逐个一点一点的
拧入顶起螺钉。
如果配合过紧,可用加热传动轴架外部配合面处机架的方法帮助拆卸。
该方法要注意两个问题,一是加热要迅速,二是使被加热部位温度高于环境温度550C左右。
6、继续拧紧各个螺钉,直到把传动轴架从机架中分离
为止。
7、在传动轴架皮带轮侧套入一根长管予以保持传动
轴架平衡。
借助吊车或其他其中合适的起吊装置,
将传动轴架部移出机架。
8、拆下集油器及传动轴上的键。
9、利用甩油环环上的两个拆卸螺纹孔,用两条长螺栓
将甩油环拆掉。
10、甩油环内有0型圈,拆卸时应尽量避免损坏之。
如
果损坏,重新装配时要更换之。
11、将传动轴(含小锥齿轮)从传动轴架中取出。
小齿轮的更换
无论何时从破碎机中拆出传动轴架,都要对小齿轮齿面、止推垫摩擦面以及轴承套内孔和端面进行检查。
如果小齿轮齿面已磨损到必须更换的程度,应按照有关通用规则拆下小齿轮。
注意要记录下传动轴端面至小齿轮端面的原始距离,重新安装时要保证原来的距离。
轴承套的安装
轴承套的更换安装除按照有关通则执行外,还需要注意以下问题:
1、面对传动轴架,传动轴架的铅垂面和破碎机铅垂面
一致。
2、根据电动机相对于破碎机安装位置,确定轴承套轴
向油槽的安装方向。
具体规定见下图:
正常位置或称12:00位置
-适合电动机轴与传动轴水平安装的顺、逆传动
3:00钟位置-适合电动机轴与传动轴竖直方向
或与竖直方向+—300范围内的逆时针转动的传动
9:00钟位置-适合电动机轴与传动轴竖直方向
0范围内的顺时针转动的传动或与竖直方向+
—30
传动轴架传动端漏油
如果开始从传动轴架传动端的集油器中漏油,可能是甩油环中的密封圈损坏需要更换。
也可能是润滑油不能迅速地从集油器中排出,尤其是在润滑油温度较低时。
这种形式的漏油可能是由于主排油管斜度不够或从集油器接出的管道不正确引起的。
还要检查从集油器接出的管道内部是否有障碍。
如果不便于停产检修,建议切断集油器与主排油管的联
系,直接将集油器回油管与润滑站的油箱连接。
这种方法往往最直接最有效。
传动轴架传动端漏油现象大多发生在移动式破碎站上,因为这种情况下往往因为空间限制,排油管的斜度不够而致。
