悬臂筛网振动筛(振动筛对烧结成品整粒系统的筛分)
常见的振动筛筛面的材质和分类
振动筛材质分析常见的振动筛筛面的材质和分类：振动筛筛面是整个设备的重要部分,一般对筛面的基本要求是：有足够的机械强度、最大的开孔率、筛孔不易堵塞。
所谓开孔率，是指筛孔总面积与整个筛面面积之比。
常见的筛面有筛蓖、筛板、筛网、筛片和筛布等几种。
按材质可分为金属和非金属两种。
金属筛面多采用低碳钢、高碳钢、锰钢、弹簧钢、不锈钢等材质制成，而非金属筛面多采用橡胶、尼龙、聚氨酯等材质制成。
棒条筛面棒条筛面是由平行排列的具有一定断面形状的一组蓖条直接固定在筛框横梁上而构成的筛面，因此又称为蓖条筛面或棒条筛面。
棒条筛面的棒条较粗、强度及刚度均较大，故各棒条间不设置横向构件，因此，工作面平滑。
对筛上物料的移动阻力很小，块料不容易卜塞。
棒条筛面的开孔率一般为50％-60% ，主要用于固定筛和重型振动筛，对来自矿山的大块物料作大于50mm(个别情况下可小至25 mm)的粗筛分。
棒条筛面在多数情况下是与筛框的各横梁固接，但有时只在一端与筛框固接，另一端呈悬臂状。
当物料给到筛面上时．由于物料的冲力及棒条的弹性，使各棒条产生不同的上下颤动，从而使物料松散并有助于排出筛上物，避免物料卡塞在筛缝中。
这种情况仅限于作固定筛使用。
冲孔筛板冲孔筛板是用钢板经钻孔或冲孔等加工方法制作的一种筛面。
筛板的厚度一般是5-12mm,筛孔尺寸越大,板厚也应相应增大,以保证其足够的强度。
但筛板太厚会增加重量，还会增加细粒物料透筛的阻力，通常按公式h=0.625D确定。
常用的孔形是圆形，个别情况下也采用方形。
为了使筛板有足够的强度而且开孔率尽可能大，圆形筛孔几乎总是作菱形排列。
筛片筛片是用圆形金属丝冷压成梯形、三角形或其他上宽下窄断面的筛条后，再经焊接或螺栓联接而成的筛面。
编织筛面编织筛面是由钢丝作经线和纬线编织而成，筛孔形状为方形或长方形。
为保证筛孔大小分布均匀、避免网丝错动，在网丝交叉处交替地设有凹槽。
编织筛网的有效面积大（可达75%以上），质量轻，便于制造，但使用寿命较短。
自定中心振动筛设备工艺原理
自定中心振动筛设备工艺原理自定中心振动筛是一种常用的固体物料筛分设备，它采用振动力将固体物料沿筛面分层筛分。
本文将介绍自定中心振动筛的工艺原理。
自定中心振动筛的结构组成自定中心振动筛主要由筛箱、筛网、振动马达、悬挂弹簧、底座、入料口、出料口等组成。
其中，筛箱和筛网是自定中心振动筛的主要部件，振动马达则是提供振动力的装置。
自定中心振动筛的工作原理自定中心振动筛的工作过程如下：1.将要筛分的物料放入入料口，物料通过振动传递到筛面。
2.筛箱内的振动马达提供垂直方向的振动力，使得筛箱和筛网一同振动。
3.物料沿着筛面分层，在振动力作用下，小于筛孔尺寸的物料通过筛网落入下方物料槽中，大于筛孔尺寸的物料保留在筛面上。
4.筛分完成后，落入下方物料槽中的物料从出料口排出。
自定中心振动筛的振动频率和振幅可通过调节振动马达的角度、重量和相对位置来进行设置。
同时，由于筛面的设计和筛孔的尺寸不同，可以满足不同物料粒度的筛分要求。
自定中心振动筛的特点自定中心振动筛具有以下特点：1.筛分效率高，筛分粒度范围广2.可进行多级筛分，筛分结果精准3.采用悬挂弹簧减震，噪音低，机身稳定4.筛箱和筛网均采用不锈钢材质，无毒无味，易清洗5.筛分过程中不会产生静电，保证物料无污染自定中心振动筛的应用范围自定中心振动筛广泛应用于药品制造、化工、食品、建材等工业领域，可用于筛分不同形态、不同大小的粉末、颗粒物料。
同时，自定中心振动筛还可以用于废旧物料回收利用，减少污染、节约能源。
总结本文介绍了自定中心振动筛的结构组成、工作原理、特点和应用范围。
自定中心振动筛作为常见筛分设备，其高效、精准、环保的特点得到了工业领域的广泛应用。
PERFECT 振动筛介绍
ROSTA电机弹性张紧底座
振动筛的结构-驱动系统
如何区分： 1. 如果轴承组中包含C型挡圈，那该轴承在轴向方向 上没有滑动余量，称之为固定轴承座 2. 如果轴承组中不包含C型挡圈，轴承在运转过程中 轴向上有滑动量，故称之为浮动轴承座
轴承座壳体 轴承迷宫密封
锁紧垫圈
C型挡圈 胀套 锁紧螺母 轴承
© 申克Process GmbH 2006 Seite 31
© 申克Process GmbH 2006 Seite 15
筛机本体 驱动系统
振动筛的结构
减振系统
激振系统
单层筛螺 旋弹簧 隔振架 （减震架） 隔振弹簧 下层筛面
© 申克Process GmbH 2006 Seite 16
后挡板
单层筛-结构术语
入料端盲板
单层筛-结构术语
激振器
激振器大梁
激振器
筛面
隔振架 排料端盲板
© 申克Process GmbH 2006 Seite 19
防尘罩-结构术语
防尘罩不随筛机本体参 振，它通过橡胶或帆布 与筛机软连接，起到防 止物料粉尘扩散的作用
© 申克Process GmbH 2006 Seite 20
一般在物料比较干燥，采用干法筛分 时，或原煤筛分时，粉尘容易飞扬的 环境下，采用防尘罩装置
振动筛的结构-激振系统-圆振动筛用
传动皮带轮 迷宫密封 注油孔 密封润滑注油孔
© 申克Process GmbH 2006 Seite 39
偏心块
轴承
轴承座
激振器轴
毛毡密封圈
轴端压盖
振动筛的结构-激振系统-圆振动筛用
皮带轮 迷宫密封
向心轴承
油腔
防护层

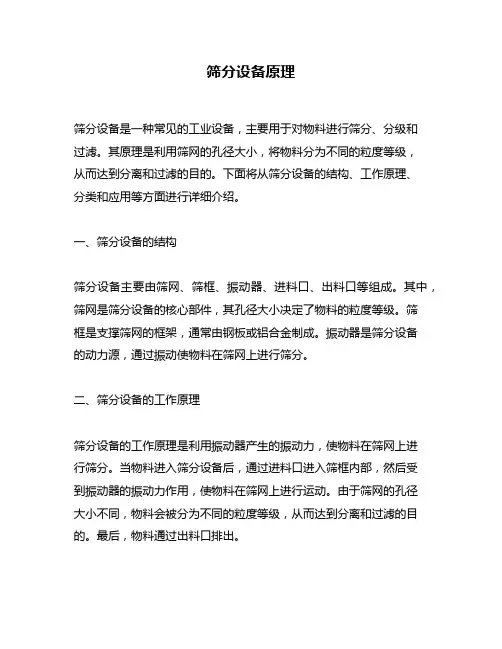

筛分设备原理
筛分设备原理筛分设备是一种常见的工业设备，主要用于对物料进行筛分、分级和过滤。
其原理是利用筛网的孔径大小，将物料分为不同的粒度等级，从而达到分离和过滤的目的。
下面将从筛分设备的结构、工作原理、分类和应用等方面进行详细介绍。
一、筛分设备的结构筛分设备主要由筛网、筛框、振动器、进料口、出料口等组成。
其中，筛网是筛分设备的核心部件，其孔径大小决定了物料的粒度等级。
筛框是支撑筛网的框架，通常由钢板或铝合金制成。
振动器是筛分设备的动力源，通过振动使物料在筛网上进行筛分。
二、筛分设备的工作原理筛分设备的工作原理是利用振动器产生的振动力，使物料在筛网上进行筛分。
当物料进入筛分设备后，通过进料口进入筛框内部，然后受到振动器的振动力作用，使物料在筛网上进行运动。
由于筛网的孔径大小不同，物料会被分为不同的粒度等级，从而达到分离和过滤的目的。
最后，物料通过出料口排出。
三、筛分设备的分类根据筛分设备的不同特点和用途，可以将其分为以下几类：1. 振动筛分设备：主要用于对粉状、颗粒状物料进行筛分和分级。
2. 旋振筛分设备：主要用于对粉状、颗粒状物料进行筛分和分级，具有高效、精度高等特点。
3. 离心筛分设备：主要用于对液态物料进行分离和过滤，具有高效、精度高等特点。
4. 滚筒筛分设备：主要用于对颗粒状物料进行筛分和分级，具有筛分效率高、噪音小等特点。
四、筛分设备的应用筛分设备广泛应用于化工、食品、医药、冶金、矿山等行业，主要用于对物料进行筛分、分级和过滤。
例如，在化工行业中，筛分设备可以用于对粉状物料进行筛分和分级，以保证产品的质量和粒度分布；在食品行业中，筛分设备可以用于对面粉、糖粉等物料进行筛分和过滤，以保证产品的质量和卫生安全；在矿山行业中，筛分设备可以用于对矿石进行筛分和分级，以提高矿石的品位和回收率。
总之，筛分设备是一种重要的工业设备，其原理简单、结构紧凑、应用广泛。
随着科技的不断发展，筛分设备的性能和效率也在不断提高，将为各行各业的生产和发展提供更好的支持和保障。
振动筛技术参数与规格
化工、食品、医药、非金属矿、冶金、磨料、陶瓷、橡胶、塑料、建筑材料、涂料、颜料、造纸、石化、军工、环保、尿素、酿造等各行业的干物料粉体分级、浆液过滤等有出色的应用。
斯维科根据客户的不同生产要求而制造气密型、宣泄型、喷气型、喷水型、转动刷型、移动车轮等多种特殊设计式。
筛选范围最广一只有SV系列三次元振动筛能分选如此广的原料范围：任何颗粒、细粉、浆液都可以筛选。
筛分小到500目（25微米），过滤小到5微米也可高效筛分过滤。
网孔防堵塞一三次元振动筛功能及本公司设计的自动清理放堵网装置把堵网几率降到最小。
单层或多层分选一每台SV系列筛分•过滤机可选一至五层筛网，能同时进行二到五个等级的分选或过滤。
高效率精确筛选一所有进机物料自动排放，机内无存料。
同等筛面SV 筛机比其他类型筛机有更大容量。
本公司研制的最新专利结构筛网固持体使排出机外的筛上物料含筛下物的百分比，比其它类型机为小。
筛网更换便捷--SV系列三次元振动筛据不同需要有多种网架结构；其中一种把更换筛网的时间降到3〜5分钟，比其他类型筛机节约30〜60分钟。
筛网寿命更长，效率更高。
振动无机械传导--SV系列振动筛的新型振动源产生的三次元振动强大而平稳，设备可安装到任何所需位置且便于移动。
经济环保一整机、筛网寿命长，能耗低、维修费用低，效率高及便于更换等特点使设备经济实惠。
低噪音、全封闭，环保性能突出。
通过改变振子相位角或振子质量，动力源即可带动振子产生不同的激振力，进而改变水平向或垂直向振幅，因此影响筛分流量和效率系数。
SV全不锈钢振动筛规格表:适用范围：1、 化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉等。
2、 磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。
3、 食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
4、 造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
5、 冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

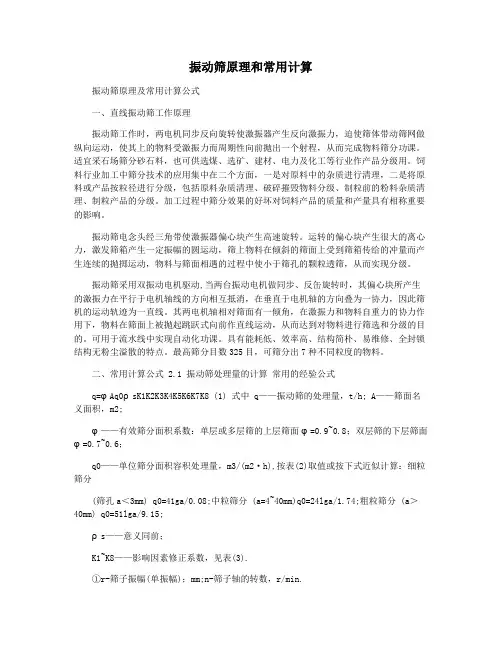

振动筛原理和常用计算
振动筛原理和常用计算振动筛原理及常用计算公式一、直线振动筛工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。
加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。
振动筛电念头经三角带使激振器偏心块产生高速旋转。
运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。
其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
可用于流水线中实现自动化功课。
具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。
最高筛分目数325目，可筛分出7种不同粒度的物料。
二、常用计算公式 2.1 振动筛处理量的计算常用的经验公式q=φAq0ρsK1K2K3K4K5K6K7K8 (1) 式中 q——振动筛的处理量，t/h; A——筛面名义面积，m2;φ——有效筛分面积系数：单层或多层筛的上层筛面φ=0.9~0.8；双层筛的下层筛面φ=0.7~0.6；q0——单位筛分面积容积处理量，m3/(m2·h),按表(2)取值或按下式近似计算：细粒筛分(筛孔a＜3mm) q0=41ga/0.08;中粒筛分 (a=4~40mm)q0=24lga/1.74;粗粒筛分 (a＞40mm) q0=51lga/9.15;ρs——意义同前；K1~K8——影响因素修正系数，见表(3).①r-筛子振幅(单振幅)；mm;n-筛子轴的转数，r/min.需要的振动筛总面积按下式计算：式中 At——需要的振动筛总面积，m2; qt——振动筛总给矿量，t/h; 其它符号同(1)式。
振动分级筛的设计
振动分级筛的设计【摘要】：文章对清选装置的研究现状作了论述，对虚拟样机技术的发展背景、理论基础及软件技术作了分析，指出了在矿物筛分机械的研究开发过程中引入虚拟样机设计技术的重要意义。
【关键词】：振动筛；分级；筛分理论中国分类号：TH12 文献标识码：A 文章编号：1002-6908(2007)0120062-01随着我国农业的集约化和工业化生产步伐加快，特别是要发展社会主义新农村，对优质的工农业加工机具需求十分强烈，物料的筛分加工机具已凸现出新的要求。
因此，要增强筛分机械的研制，建立良好的研发团队，大胆动手，为工农业提供优质产品，满足生产的需求，解决目前农业生产上呼声最高的”质效低”问题，研制高效筛分机械尤为必要。
它将作为发展工农生产的技术载体和支撑条件，更为推动我国工农业结构调整和农机具产业的发展发挥重要作用。
1．振动分级筛的产生和结构特点振动筛分机械是近20年来得到迅速发展的一种新型机器，目前已广泛应用于采矿、冶金、煤炭、石油化工、水利电力、轻工、建筑、交通运输和铁道等工业部门中，用以完成各种不同的工艺过程。
要筛分就要有网孔限制，固定筛孔尺寸是必然的，但人们在长期研究、使用这种按常规思维方式制造的振动筛时，发现固定筛孔这一重要结构制约着振动筛的广泛应用、迅速发展，致使：①物料临界颗粒容易”堵孔”；②湿料筛分容易”糊孔”。
若反向思维，筛孔结构单元开放式(见图1-lb)，形成了变孔距振动筛，就能比较彻底地解决”堵孔”、”糊孔”问题。
此原始创新产生的悬臂筛网振动筛填补了国内空白。
悬臂筛网振动筛为直线轨迹振动筛，采用偏心块或振动电机激振，筛面采用由一端固定，另一端悬臂的弹性筛棒组成，将传统的封闭型筛孔变为开放型筛孔，振动筛的开孔率高，冲刷率大，并且筛棒在随筛体进行振动的同时，本身还产生二次振动，它很好的解决了筛孔堵塞的问题.筛面使用寿命长，是普通筛面的2～3倍，在半年以上，筛面更换非常方便，维修简单。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
宝钢股份不锈钢分公司
目录1、首钢2号高炉铁口维护及出铁管理实践――――――――――――――首钢炼铁厂马洪斌武胜利2、论提高高炉风温的根本途径――――――――――武汉宏图发展炼铁技术有限公司段润心段中坚3、红外热成像技术在高炉长寿中的应用―――――――宝钢股份不锈钢分公司张振伟杨细中康晖4、全烧高炉煤气实现1250℃送风温度的两种工艺系统―――――――――――安徽工业大学许永贵5、高炉喷吹废塑料堵枪模拟研究―――――――――――――――――安徽工业在学冶金与资源学院龙世刚冯新华庞建明王思维孙刘恒6、华钢1号高炉强化冶炼生产实践――――――――――――――华西钢铁有限公司炼铁厂胡兵兵7、高强耐热链箅板的研制与应用――――――――――――――山东泰山钢铁集团有限公司陈培敦泰钢集团新材料研究所王振国陈茂敬8、高炉用铸铁机发展趋势与应用――――――――――――――――世林（漯河）冶金设备有限公司冯力刘升强冯国兴李鹏飞王怀柱贾晓涛苏州大学机械工程学院熊滨生9、武钢4＃高炉微水节能热风阀的研制与应用――――――――――世林（漯河）冶金设备有限公司冯力王银河张进郑州大学机械工程学院熊宾生张二岗武汉钢铁公司炼铁厂卓玉武李东10、基于金相测定法的高炉铸铁冷却壁水管防渗碳效果检测与研究――――――――――世林（漯河）冶金设备有限公司徐汝兰陈君圣赵小平冯力郑州大学机械工程学院熊滨生刘自军12、八钢炼铁技术进步的回顾与展望――――――――――――宝钢集团八钢公司炼铁分公司袁万能宝钢集团八钢公司技术开发中心李涛刘新娣13、我国高炉炼铁应成为世界先进水平―――林州市马氏炼铁技术研究开发公司马铁林郭俊奎马杰14、高炉鼓风湿分及其测量与控制技术―――――――――――――――首钢炼铁厂王自亭刘利峰钢铁研究总院炼铁室沙永志曹永志王凤岐15、COREX熔融还原炼铁工艺使用烧结矿的可行性研究――――――首钢迁钢公司炼人分厂贾国利16、达钢超高碱度烧结生产实践―――――――四川省达州钢铁集团公司烧结厂李翔时肖鹏伍雁梅17、技术进步推动达钢烧结生产再突破――――四川省达州钢铁集团公司烧结厂伍雁梅李翔时肖鹏19、大型高炉内燃式热风炉耐火材料破损调查―――――――――――武钢研究院徐国涛邓棠刘黎武钢炼铁厂张洪雷20、武钢炼铁系统“十五”以来节能降耗、减排治污技术进步―――――――――武钢股份有限公司生产技术部杨志泉21、南钢炼铁厂烧结系统近年来的工艺技术进步―――――――――南钢股份有限公司炼铁厂孙志鹏22、宝钢炼铁系统节能技术进步――――――――――――宝钢股份宝钢分公司炼铁厂刘绍良李勇23、大型高炉高余压发电技术的实践――――――――――――宝钢股份公司宝钢分公司炼铁厂李军24、马钢300m²烧结机带冷烟气余热发电工程简介――――――――――――马钢股份有限公司第二炼铁总厂汪保平吴朝刚顾云松25、邯钢4号高炉中心煤气流不稳定原因分析及改进措施――――邯钢公司技术中心侯金珠刘志朝26、试论我国球团矿的发展―――――――――――――――――――――――北京科技大学孔令坛27、高炉热风炉蓄热体――格子砖高辐射率覆层技术及应用―――――――――――山东慧敏科技开发有限公司周慧敏28、高磷铁矿石脱磷技术研究现状与展望―――――――――――――中南大学资源加工与生物工程学院彭志伟李光辉金勇士姜涛杨永斌29、八钢炼铁厂节能降成本实践――――――――新疆八一钢铁有限公司炼铁分公司周文胜田宝山30、全面贯彻“十字”方针，建立“高效”完整理念，提高节能减排的绩效――――――――中冶赛迪工程技术股份有限公司项仲庸31、大型高炉煤气能量回收透平膨胀机的研发――陕西鼓风机集团公司郑秀萍孙标杨歧平周成武32、提高高炉冶炼强度的顶压能量回收系统――陕西鼓风机集团公司印建安章本照柳黎光沈新荣33、PWM技术在高炉探尺装置的应用――――――――――马钢股份有限公司第二炼铁总厂陈海明34、武钢高炉长寿技术实践――――――――――――――――――――武钢研究院宋木森于仲洁武钢炼铁厂熊亚非李怀远35、南钢改进型顶燃式热风炉掺混转炉煤气的应用―――――――――――南昌长力钢铁股份公司炼铁厂胡小清王伟祥万淑霞甘超华36、配加蛇纹石烧结试验及生产分析―――――――――――――――马钢股份公司质监中心孙泰珍37、河南济钢2×75m2烧结机设计特点及生产实践―――――――――――河南济源钢铁集团有限公司炼铁厂伍荣燕李环东38、河南济钢200万t原料场设计特点及生产实践―――――――――――河南济源钢铁集团有限公司炼铁厂伍荣燕李环东39、国外炼铁状况及我国炼铁发展方向―――――――――――――――钢铁研究总院炼铁室沙永志40、南钢1050m3高炉热风炉高风温长寿技术的应用―――南昌长力钢铁股份有限公司徐冬华舒红英41、宣钢炼铁厂1＃高炉自动控制系统改造―――――――――――――宣钢集团有限公司炼铁厂陈艳张如伟贾世清高俊峰42、宣钢炼铁厂西铁区高炉炉冷却水系统改造与生产实践―――――――――――――宣钢集团有限公司炼铁厂黄晓东李荣玲王云江河北工业职业技术学院宣钢分院黄炜43、提高烧结矿强度、优化粒及组成实践――――――――――――宣钢集团有限公司炼铁厂王翠琴45、武钢高炉K、Na、Zn平衡计算―――――――――――――――――武钢研究院邹祖桥宋木森武钢炼铁厂赵思唐复显46、含铁废料在杭钢烧结中的应用―――――――――――杭钢集团公司炼铁厂罗文陈一忠张红雨47、长袋低压脉冲袋式除尘技术在杭钢烧结的应用――――杭钢集团公司炼铁厂张红雨徐晓燕罗文48、莱钢2＃1000m3高炉高效生产实践――――――莱钢股份公司炼铁厂马振军李国潘林刘卫国49、莱钢型钢烧结厂质量管理的基本思路―――――――――莱钢股份公司烧结厂陈鑫李强陈书峰50、莱钢型钢烧结厂自动控系制统研究与研究――――――――――――莱钢股份公司烧结厂卢秀红52、烧结厂提高管带机可靠性及输送能力的研究与应用――――――――――――莱钢股份公司烧结厂江龙宏刘利谷华李强吕袅毕欣成张发忠53、试谈各大中型企业生产中的产、质矛盾―――――――――――――莱钢股份公司烧结厂徐春玲56、风机常见故障诊断技术――――――――――――――莱钢股份公司烧结厂乔汉东谭松涛熊伟57、试谈配料方案与质量预测的优化――――――――――――莱钢股份公司烧结厂时逢雷徐春玲60、降低3×105m2烧结机工序能耗的实践――――莱钢股份公司烧结厂成昌省吴志军李克峰曹斌61、莱钢265m2烧结机故障停机的要因分析与改进措施――――――――莱钢集团公司银山型钢烧结厂王新章62、烧结机点火温度自动化控制――――――莱钢股份公司烧结厂王珂赵相轩张惠李连海王继永63、莱钢烧结厂265m2烧结机配加蛇纹石工业试验的研究与实践―――――莱钢股份公司烧结厂杨军64、烧结机冷返矿波动对生产的影响及对策―――莱钢股份公司烧结厂王子秀王延义姜兴军袁波66、无线工控在堆取料机上的应用―――――――――――――――――莱钢股份公司烧结厂王如旭67、型钢265m2烧结机高配比褐铁矿烧结技术的应用――――――――――莱钢股份公司烧结厂陈书峰崔永诗翟所莲68、悬臂筛网振动筛的小焦筛分工艺线上的应用―――――――――――莱钢股份公司烧结厂乐建华69、一种新型烧结机头尾密技术的研究与实践――――――莱钢股份公司烧结厂赵红光杨军侯纪宝70、莱钢265m2烧结机降低烧结矿固体燃耗的研究与实践―――――――――――莱钢股份公司烧结厂李连海张惠王继永夏建刚王炜71、莱钢2×265m2烧结机润滑系统改造――――――――――――――莱钢股份公司烧结厂卢秀红72、2685型椭圆振动筛常见故障分析及处理――――――莱钢股份公司烧结厂周忠源刘传振孝保忠73、3×105m2烧结机一次混合机的技术改造――――――――――――莱钢股份公司烧结厂乐建华77、莱钢3×105m2烧结机两期配料室供料的生产实践――――――――――莱钢股份公司烧结厂王延义李兴义王子秀姜兴军78、非高炉炼铁技术及在我国发展的展望―――――――――――――――东北大学钢铁冶金研究所赵庆杰储满生王治卿董文献79、济钢1750m3高炉炼铁技术进步――――――――――――济钢集团总公司技术中心王良周贾勇80、扩散燃烧式硅砖热风炉烘烤器――――中钢集团鞍山热能研究院设备研制厂徐正徐立伟吕英华81、华钢450m31＃高炉钛球护炉实践――――――――――江苏省华西钢铁有限公司炼铁分厂华昇82、1＃高炉降硅生产实践――――――――――――――――――江苏省华西钢铁有限公司殷秀标85、蒸发空冷器的管控实践――――――――――――――――――――莱钢股份公司炼铁厂张亚宇86、烧结机篦条糊堵现象的研究与应用――――――莱钢股份公司烧结厂杨军李强亓玉辉胡守忠87、干煤粉气化与粉矿流化床直接还原的联合工艺―――宝钢股份有限公司宝钢研究院钱晖周渝生88、现有主要炼铁工艺的优缺点和研究方向――――――――――――――宝钢股份有限公司宝钢研究院周渝生钱晖张友平李肇毅范建峰89、一铁总厂原燃料变化的应对措施―――――――――――――马钢公司第一炼铁总厂黄龙李嘉90、高炉脱湿鼓风技术应用中的几个技术问题―――――――陕西鼓风机集团有限公司孙鸿声刘侃91、高炉炭砖的损毁及其研究进展―――――――武汉科技大学耐火材料与高温陶瓷湖北重点实验室陈希来李亚伟李远兵金胜利葛山赵雷李淑静92、长钢高炉提高煤比研究及生产实践―――――――――长治钢铁集团公司炼铁厂张联斌许满胜93、炉前技术发展与大功率、高效能、环保型开口机研发应用―――――――――三峡工业设计研究院张秀萍胡华平于君成迁安钢铁公司炼铁分厂张春义宝钢炼铁厂敖爱国94、炼铁发展循环经济的探讨―――――――――――――――――――冶金工业规划研究院刘文权95、迁安2号高炉工艺优化与技术创新―――――北京首钢设计院毛庆武张福明姚轼钱世崇倪苹96、重钢5号高炉风温操作实践―――――――――重钢股份有限公司炼铁厂雷有高尹卫国刘向辉97、烧结矿粘结相自身强度的研究――东北大学材料与冶金学院李光森金明芳姜鑫储满生沈峰满98、八钢富蕴蒙库球团厂2007年节能减排工作成效显著――――――――――新疆八一钢铁集团富蒙库铁矿有限责任公司孙万里陈保峰100、宣钢中型炉电子秤现状及常见故障分析―――――――――――――宣钢炼铁厂张晓霞杨永斌101、烧结混合料制粒胶体核心的研究与应用――――――――――莱钢集团银山型钢烧结厂张子元102、应用系统方法，降低炼铁能耗――――――宣钢集团公司炼铁厂张慧霞冯艳国褚利娟岑亚虎104、高炉水淬渣的二氧化硫吸收性能研究――――――――――宁波太极环保设备有限公司刘常胜105、马钢－铁烧结系统降低固体燃耗的技术措施―――――――――――马钢第一炼铁总厂张永中106、HismeIt法冶炼高磷矿可能性分析――――――――――――――武汉科技大学钢铁冶金及资源利用省部共建教育部生点实验室毕学工周进东黄志成金焱熊玮107、宣钢8＃高炉冷却系统运行状况研究分析与生产实践――――――宣钢集团公司炼铁厂田德林108、宣钢8＃高炉供料系统运行状况分析―――――――――――――宣钢集团公司炼铁厂田德林胡智龙李永红於建忠马步城苏爱民109、铜／钢复合抗变形冷却壁在宣钢1＃高炉的开发应用―――宣钢炼铁厂谢相久成巨海张德新河北省万全县丰华有色金属加工厂牛建平闫丽峰110、宣钢9＃高炉低硅冶炼生产实践―――――――――――――――宣钢集团公司炼铁厂田德林111、宣钢1＃高炉长寿技术措施―――――――――唐钢集团宣钢炼铁厂王斌王素涛陈喜勇赵成112、宣钢9＃高炉低成本战略操作实践――――――――――――――宣钢集团公司炼铁厂郭金海113、宣钢炼铁厂西铁区节水综合改造的设计和实施―――――――――――唐钢集团宣钢炼铁厂张如艳岑亚虎王斌安钢115、采用炉顶煤气循环和风口喷吹技术降低COREX/FINEX燃料消耗的理论分析―――――上海大学材料学与工程学院姚晓光郑少波宝钢股份研究院徐万仁116、烧结烟气净化技术进步，节能减排效果显著――――――北京科大联创冶金技术有限公司张滔包钢集团公司炼铁厂高英117、高炉炼铁过程的数学模拟―――――――――――――东北大学钢铁冶金研究所储满生沈峰满安阳钢铁集团公司技术中心胡涛李子林118、铁矿热压含碳球团及其冷态强度的影响因素――――――――――――东北大学钢铁冶金研究所储满生吕继平付磊柳正根艾名星赵庆杰119、邢钢1＃高炉末期生产实践―――――――――――――――邢钢炼铁厂李炳岳史建超杨山林120、宣钢1800m3高炉自动控制系统设计与优化――――――――――――宣钢集团公司炼铁厂郝广春闫建英李建龙贾伟山121、宣钢1800m3高炉自动化控制系统的故障诊断――――宣钢集团公司炼铁厂李锦龙刘岩贾伟山122、烧结原料成分对烧结强度的影响―――――――――东北大学材料与冶金学院金明芳李光森尚策姜鑫沈峰满123、4＃高炉炉况失常处理总结―――――124、浅析炼铁厂冲渣水泵的节能改造―――――――――――――――武钢集团鄂钢炼铁厂陈昌武125、炉料结构中合理应用含MgO原料的研究―――――――――――――东北大学材料与冶金学院姜鑫张枥穆林沈峰满鞍钢集团炼铁总厂窦力威126、重钢750m3高炉提高喷煤比的研究――――――――重庆钢铁股份公司刘孝华赵仕清张海丰127、铁矿热压含碳球团高温抗压强度的实验研究――――――――――――东北大学钢铁冶金研究所付磊吕继平柳政根王兆才张伟储满生128、对于我国高炉铜冷却壁冷却技术的改进意见―――――――汕头华兴冶金备件厂有限公司陈钢129、天钢3200m3高炉炉前技术进步―――――――――――――――――天钢有限公司炼铁厂林杨130、高风温热风炉技术――――――――――――――――――――――天钢有限公司董文明李博131、天钢烧结机头烟尘治理实践――――――――天钢有限公司炼铁厂朱鸿林胡晓拱耀瑜朱延国132、天钢360m2烧结机低温厚料生产实践――――――天钢有限公司炼铁厂杨选民崔金丽孙海宁133、天钢2000m3高炉炉体维护的探索―――――――――――――――天钢有限公司炼铁厂杨正祥134、应对自产球团短缺对策的研究与实践―――――――――太钢集团公司技术中心蔡湄夏温继东135、太钢4350m3高炉高煤比攻关实践――――――――――――太钢集团公司炼铁厂王红斌张华136、太钢链蓖机――回转窑球团生产线适宜膨润土种类的选择研究―――――――――太钢集团公司范建军张晋生刘炯刘慈光赵国栋衡旭文137、太钢450m2烧结机配矿试验研究―――――――――――太钢集团公司技术中心贺淑珍蔡湄夏139、川威集团5＃高炉焖炉及开炉技术的进步――――――――――川威集团公司炼铁厂向健陈仁宏付相兵陈军刘忠建140、达钢450m3高炉全贫煤、贫瘦煤喷吹生产实践―――――――――达钢集团公司严礼祥杨祖伟141、达钢3＃高炉大凉事故的分析与处理――――――――――达钢集团公司钢研所严礼祥杨祖伟142、一种用于人造富矿的高镁熔剂――――――――――――――武钢股份有限公司烧结厂翁得明143、铁矿煤球团自产还原气生产直接还原铁工艺及估算―――――――山西省焦炭集团公司苏亚杰太钢集团公司煤气厂杜英虎中国日用化学研究院陈寿林144、高炉热风炉应用高发射率覆层的节能诊断及节能效果―――――――――北京科技大学冶金与生态工程学院王苗苍大强白皓宗燕兵山东慧敏科技开发有限公司周惠敏刘新华山东石横特钢集团有限公司张海涛145、马钢新区炼铁厂自动化系统设计与实施―――――――马钢股份公司第三炼铁总厂钱亚平卢鸣146、国产TRT马钢4000m3高炉上的应用――――――――马钢股份有限公司第三炼铁厂洪伟黄方147、马钢三铁总厂厚料层烧结生产实践―――――――――――马钢股份公司第三炼铁总厂洪永年148、马钢新区A#高炉开炉及达产实践――――――――马钢股份公司第三炼铁总厂王幼平吴宏亮149、马钢新区含铁尘泥的循环利用―――――――――――――马钢股份公司第三炼铁总厂田文杰150、提高和稳定链篦机――回转窑成品球团矿抗压强度的途径―――――――――马钢股份公司第三炼铁总厂技术中心黄世来杨胜义夏征宇151、深入开展工艺化工作，提高技术指标水平―――――――――――宣钢公司炼铁厂李俊娥李展152、重钢炼铁厂3＃高炉风口出水管优化改进―――――――――――――――重钢炼铁厂梁绍新153、750m3高炉生产节能降耗探讨―――――――――――――――――――――重钢炼铁厂毕绍虎154、高品位铁精矿的应用现状及制备技术―――――――――――东北大学李艳军韩跃新赵庆杰155、高炉无料钟布料参数对落点分布的影响―――北京科技大学冶金与生态工程学院高绪东程树森156、无钟高炉布料测试新技术及料面三维图像重建―――――――――――――北京科技大学冶金与生态工程学院杜鹏宇程树森157、冷却壁非稳态位移研究――――――北京科技大学冶金与生态工程学院解宁强宁晓钧程树森158、冷却壁非稳态温度场研究―――――北京科技大学冶金与生态工程学院解宁强宁晓钧程树森159、冷却壁非稳态应力场研究―――――北京科技大学冶金与生态工程学院解宁强宁晓钧程树森160、冷却水温度变化对高炉埋纯铜管铸铜冷却壁温度场的影响――――――――――北京科技大学冶金与生态工程学院解宁强程树森绍兴曙光机械有限公司阮新伟161、高炉配料自动控制方法研究――――――上海宝信软伯股份公司自动化部陶钧朱学其林文喜162、降低武钢三烧工序能耗的生产实践――――――――――――――――武钢公司烧结厂范维国163、炼焦煤细分技术在武钢的应用―――――――――――――武钢焦化公司陈翔盛军波梁治学164、浅谈烧结厂实行清洁生产的经验――――――――――――――武钢股份公司烧结厂陈云吴英165、湿式除尘器在武钢四烧――混进口的应用实践――武钢股份公司烧结厂林继新蒋国波陈宝军166、应用排队论提高港口物流能力的方法研究―――――――――――――――武钢工业港张远利167、宣钢炼铁厂创新管理实践―――――――――――――――宣钢集团公司炼铁厂崔成军刘素平168、宣钢炼铁厂7号高炉热风炉的损坏原因及对策―――――――宣钢集团公司炼铁厂周政德程贵169、宣钢7＃高炉操作实践―――――――――――――宣钢集团公司炼铁厂程贵李俊娥周政德170、宣钢7＃高炉提高风温措施―――――――――宣钢集团公司炼铁厂施宏匡禕李俊娥赵英云172、宣钢7号高炉冷却壁水管烧漏原因分析与对策――――――――――――宣钢集团公司炼铁厂匡禕程贵李俊娥侯志勇赵英云174、鼓风动能对高炉冶炼的影响及控制――宣钢集团公司炼铁厂杨金来侯志勇李展匡禕赵英云175、低频微波水分分析仪（LFM）在烧结厂中应用的评价―――――――――――――必和必拓公司176、提高堆积混匀效果的实验研究及应用―――――――济钢集团总公司王杰李俊杨传举李建沛177、2007年二号高炉年修装料及开炉――――――――武钢股份有限公司炼铁厂陆隆文赵思尹腾178、ABB DCS在宣钢中型炉炼铁生产中的应用――――――――宣钢炼铁厂张晓霞常欣张洪芹179、AC800F控制系统对炉顶设备的监控――――――――――――宣钢炼铁厂张晓霞张洪芹常欣181、熔融还原炼铁的发展思路―――――――――――――――首钢技术研究院钢铁研究所刘文运182、长寿高效高炉缸炉底设计存在问题评析―――北京科技大学冶金与生态工程学院赵宏博程树森183、“扬冷避热梯度布砖法”长寿保温型炉缸炉底设计理念―――――――――北京科技大学冶金与生态工程学院赵宏博程树森184、炉缸炉底侵蚀、结厚及活跃状态在线监测系统的开发―――――――――――北京科技大学冶金与生态工程学院赵宏博程树森185、提高360m2烧结机料层厚度生产实践―――――――――本钢板材股份有限公司炼铁厂孙秀丽186、干熄焦炭在迁钢2650m3高炉应用及效益分析―――首钢迁钢公司马金芳万雷王卫平吕金华187、迁钢高炉特殊炉况的降料面操作――――――――――――――――――首钢迁钢公司贾军民188、热风烧结技术在本钢360m2烧结机上的应用――――――――――本钢集团公司戴树平李万新189、焦炉煤气综合利用技术现状―――――――――――――――――――――首钢环保产业事业部技术中心廖洪强张振国包向军余广炜赵鹏190、炼焦配煤技术研究进展――首钢环保产业事业部技术中心张振国包向军廖洪强余广炜赵鹏191、配型煤炼焦技术研究进展――――――――――――首钢环保产业事业部技术中心张振国包向军廖洪强余广炜赵鹏192、钢铁企业节能减排新技术――清洁发展机制项目（CDM）―――――――――首钢环保事业部宣晓梅余广炜廖洪强193、基氏流动度分析在炼焦配煤中的应用――――――――首钢环保事业部付建华张振国薛立民194、石油、石化、冶金、桥梁、电力行业防腐涂料施工推荐主案――――――――――扬州美涂士金陵特种涂料有限公司卞大荣卞直兵冯有富195、ET－98无机磷酸盐富锌（铝）涂料性能与应用――――――――――――扬州美涂士金陵特种涂料有限公司卞大荣卞直兵冯有富196 西格里炭砖的特点及其应用效果――――――――――――德国西格里（SGL）炭素集团程坤明197、高炉冶炼专家系统推理知识库的建立――――――首钢自动化信息限公司自动化研究所刘莎莎198、首秦烧结过程点火优化控制模型―――――――――――首钢集团自信公司自动化研究所周卫199、加拿大低AI2O3矿粉实验研究―――――――――――――首钢技术研究院赵志星安钢徐萌北京科技大学冶金与生态工程学院安钢张曦东200、迁钢2号高炉低燃料比的操作技术―――――――――――――首钢迁钢公司炼铁厂许佳万雷201、迁钢2号高炉新技术设计与生产实践―――首钢迁钢公司炼铁分厂马金芳王卫平万雷郑敬先北京首钢设计院黄晋202、迁钢2号高炉在低焦比条件下对焦炭质量的要求――――――――――首钢迁钢公司龚鑫万雷203、首钢迁钢公司2号高炉高风温富氧冶炼实践―――――――――――――首钢迁钢公司赵铁良204、关于解决二系列链篦机生球爆裂问题探索―――――――――――――――首钢球团厂沈国良205、降低球团皂土消耗的试验研究―――――――――――――――――首钢矿业公司技术处王耀207、优化烧结生产组织的探讨―――――――――――――――――首钢矿业烧结厂高新洲扈恩征209、大型高炉在高喷煤比条件下对焦炭的质量要求―――――――――首钢迁钢公司贾国利龚卫民210、高炉综合护炉技术开发应用―――――――――――――――宝钢梅山钢铁公司炼铁厂陶中明211、采用小球烧结法，促进烧结节能减排―――――――――――――钢铁研究总院单继国石红梅212、迁钢炼铁降焦实践――――――――――――――――――――――――首钢迁钢公司贾军民213、高风温热风炉设计理念的调整及相关问题讨论―――――――――――中冶京诚工程技术有限公司吴启常沈明陈秀娟214、置换氮气，实现混合喷吹―――――――――――――吉林钢铁有限公司技术处曹金友周光才215、通钢集团吉林钢铁竖炉球团配用复合膨润土工业性试验――――――――――通钢集团吉林钢铁公司烧结厂金永吉吴从方刘晓东216、提高烧结机利用系数的措施――――――――――通钢集团吉林钢铁公司烧结厂褚立民程自宇217、改善竖炉球团矿质量的研究――――――――――通钢集团吉林钢铁公司烧结厂吴从方刘晓东218、球团焙烧炉大修新型耐火材料应用实践―――鞍钢股份有限公司炼铁总厂王志李恒旭徐福玉219、鞍钢7号高炉锌危害分析与控制――――――――――――――鞍钢股份有限公司炼铁总厂王宝海张洪宇肇德胜刘振宇赵鹏220、鞍钢西区烧结机改造与开工实践―――――鞍钢股份有限公司炼铁总厂宫作岩马贤国张明洲221、鞍钢铜冷却壁高炉热负荷管理――――――鞍钢股份有限公司炼铁总厂王宝海张洪宇车玉满222、MgO含量对鞍钢炼铁总厂烧结矿烧结指标及冶金性能的影响――――――――――鞍钢股份有限公司炼铁总厂于素荣刘艳辉刘跃民鞍钢集团科技发展部韩晓东223、炼铁总厂360m2烧结机节能降耗生产实践―――――――――――――鞍钢股份有限公司炼铁总厂刘艳辉段立群于淑荣鞍钢集团科技发展部韩晓东224、全干法除尘工艺在鞍钢新4号高炉的应用―――――鞍钢股份有限公司炼铁总厂范传昌李东生鞍钢集团科技部朱建伟鞍钢能源动力总厂钟山225、铁矿球团适宜MgO/SiO2比值的试验研究―――――――――鞍钢股份有限公司炼铁总厂黄永君鞍钢股份有限公司技术中心周明顺翟立委李艳茹226、通过改变布料方法来实现高炉的稳定与长寿―――――鞍钢股份有限公司炼铁总厂尚策张延辉227、风机旋转失速的故障诊断与处理―――――――――――――――――鞍钢设备保障部路俏俏鞍钢计量厂胡军。
浅谈焦化厂筛运焦改造工程
浅谈焦化厂筛运焦改造工程引言在焦化厂中，传统的椭圆等厚振动筛的筛分效率相对较低，而且能源消耗高，对于设备的维护费用也非常高，另外对环境的污染比较严重，导致厂区的工作环境非常差。
为了进一步提高筛分工作效率，实现降低企业生产成本和改善厂区工作环境的目的，我们要将椭圆等厚振动筛进行改造，使之变成悬臂筛网振动筛，从而降低消耗，提高筛分效率。
一、焦化厂概述1.焦化厂的外部环境分析随着全球经济一体化进程的加快，更多的国家越来越重视对资源的利用和环境的保护问题，大家都在探寻如何改进以环境污染为代价的生产方式。
而焦化厂属于环境污染比较严重的行业，其主要污染来自于煤炭和铁这两种资源，当前世界各国都在提高环境保护意识，并且加强对环境保护工作的力度，而焦化厂是造成环境污染的主要产业，因此必须进一步改进焦化厂的生产技术，加强企业内部管理，减少对能源的消耗，提高资源利用率。
欧美发达国家对于煤和铁的消耗量一直在减少，而中国作为一个人口和资源大国，必须适应经济社会发展形势，加强对焦化厂的控制和改造。
在焦化厂中，筛运焦过程对环境的污染也非常严重，焦化厂现有的机械设备制约了技术改进的推进，因此必须对筛运焦过程进行改造。
2.焦化厂的环境状况分析随着我国资源技术革命，最近几年来，我国煤炭的利用量也出现了下降的趋势，铁矿资源的利用量在逐渐下降。
但是，目前仍然无法对焦化厂的资源利用问题做出很好的处理。
我国的焦化厂规模普遍较小，工艺技术和经济效益比较低，企业产能和产品质量都还很低，这些问题严重影响着焦化厂的发展，因此焦化厂必须引进新的生产经营模式。
焦化厂的筛运焦改造工程对于整个焦化企业的改造至关重要，是焦化企业实现改革发展的关键环节。
二、筛运焦改造工程的主要改造内容1.悬臂筛网振动筛的主要特点分析我们要将TDLS3090椭圆等厚振动筛进行改造，将其改为悬臂筛网振动筛，经过改造后的筛分效率将进一步提升，一台悬臂筛网振动筛需要完成5毫米和10毫米两个分级，超过10毫米的筛上物体，接下来将要进入另一台20 毫米分级的悬臂筛网振动筛进行在此筛分作业。
悬挂式振动筛
悬挂式振动筛悬挂式振动筛的简介悬挂式振动筛，属于机械加工制造领域，包括悬挂支架、筛体、电动机、激振器、减震弹簧、长螺纹螺杆和钢丝绳，其中电动机与激振器连接且两者均设置在悬挂支架内，筛体置于悬挂支架内且其下方设有漏斗，激振器通过其主轴设在筛体上部的轴套中与筛体相连，且其另一端设有偏心轮；减震弹簧设置在悬挂支架上方且其上端均设有定位块，长螺纹螺杆穿过对应定位块的螺纹孔进入减震弹簧中部，通过吊板上开孔长螺纹螺杆下端与吊挂筛体的钢丝绳相连。
该悬挂式振动筛结构简单、体积小重量轻、安装调整方便，筛分能力大，可根据不同地点调整安装高度和筛体倾角，同时维修方便运行可靠，振动噪音低，使用寿命长，提高了工作效率。
悬挂式振动筛的简例悬挂式振动筛（圆悬挂式振动筛）做圆形运动，是一种多层数、高效新型悬挂式振动筛。
悬挂式振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，悬挂式振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。
电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。
改变激振器偏心重，可获得不同振幅。
悬挂式振动筛的主要优点1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。
悬挂式振动筛的原理悬挂式振动筛的筛箱运动轨迹为圆形或椭圆形,悬挂式振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。
为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
悬挂式振动筛特点及筛分效率影响因素分析悬臂筛网振动筛是一种新型的振动筛分设备，它突破了传统振动筛的设计思路，将封闭型筛孔变为开放型筛孔，筛面由一层层相互平行的弹性筛棒和安装弹性筛棒的固定梁组成，弹性筛棒的一端安装在固定梁上，另一端悬臂，筛面在顺物料流方向呈阶梯分布，这样筛棒在随筛体振动的同时自身还产生二次振动，筛面开孔率高，并且物料在筛分时是从上一层筛面跳跃到下一层筛面，提高了物料对筛面冲刷作用，使得筛分效率有了很大的提高，并解决了物料在筛面上堵塞的难题。
振动筛分类及性能特点
振动筛分类及性能特点振动筛是一种常用的颗粒筛分设备，广泛应用于矿山、石油化工、建筑材料、冶金、能源等行业。
根据结构形式和性能特点的不同，振动筛可以分为多种类型，包括直线振动筛、圆振动筛、高频振动筛等。
下面主要介绍几种常见的振动筛及其性能特点。
1.直线振动筛直线振动筛是一种高效率的筛分设备，具有体积小、重量轻、结构简单、易于安装和维修等特点。
它的筛面成直线运动，筛孔均匀，适用于中小颗粒物料的筛分。
同时，直线振动筛采用双电机驱动，产生强大的振动力，可有效筛分湿性较大的物料，具有较高的筛分效率。
2.圆振动筛圆振动筛是一种经典的振动筛，广泛应用于矿石、煤炭等材料的筛分工作。
它的筛面呈圆形运动，具有高筛分效率、大处理量的特点。
圆振动筛的结构相对复杂，包括筛箱、筛网、振动器等组成部分，其振动力主要由振动器提供。
此外，圆振动筛还可配置多层筛网，实现多级筛分，满足不同颗粒物料的筛分要求。
3.高频振动筛高频振动筛是一种利用高频振动力进行筛分的设备，具有高效、高产量等特点。
相比传统振动筛，高频振动筛采用高频振动力，筛分效率更高，能更好地处理细粒度物料。
此外，高频振动筛还具有较小的振幅和较高的振频，有效减少泥浆粘结，提高筛分效果。
除了上述几种主要类型的振动筛外，还有一些特殊类型的振动筛，如悬臂式振动筛、倾斜式振动筛等。
这些振动筛根据不同的工作条件和筛分要求，采用不同的设计结构，有其独特的特点和适用性。
总的来说，振动筛具有以下几个性能特点：1.高效筛分：振动筛采用振动力进行筛分，能够快速将物料筛分出所需要的颗粒大小，提高生产效率。
2.大处理量：通过合理设计振动筛的筛面面积和筛网孔径，可实现大处理量的筛分要求。
3.良好的适应性：振动筛能适应不同物料的筛分要求，通过更换不同尺寸的筛网可以满足不同颗粒大小的筛分需求。
4.易于维护：振动筛的结构相对简单，易于维护和清洗，减少停机时间，提高生产效率。
5.低噪音：振动筛采用振动力进行筛分，相对于传统的旋转筛分设备，其噪音较小，提供了更好的工作环境。
常用的筛分设备及其适用范围
常用的筛分设备及其适用范围
常用的筛分设备主要包括振动筛、旋流器、离心筛、气流筛
和冲击筛等，它们在不同的行业和领域中都有广泛的应用。
1.振动筛：振动筛是一种常见的机械筛分设备，通过振动力
使物料在筛网上层次分离，常用于粉体、颗粒等物料的筛分操作。
振动筛广泛应用于食品、化工、制药、矿业、冶金等领域。
2.旋流器：旋流器是一种利用液体的旋流原理进行筛分的设备，其主要通过液体旋转形成离心力，将物料按粒径进行分级。
旋流器常用于液固分离、泥浆处理、排水、水处理等领域。
3.离心筛：离心筛是一种通过离心力进行物料筛分的设备，
通过离心力使物料在筛网上进行分级分离。
离心筛常用于固液
分离、颗粒物料的粒度分级等领域。
4.气流筛：气流筛是一种利用气流对物料进行筛分的设备，
通过气流的作用将物料进行分级。
气流筛广泛应用于颗粒物料
的分级、除尘等领域。
5.冲击筛：冲击筛是一种利用冲击力对物料进行筛分的设备，在物料进入筛网时通过冲击力将物料进行分级分离。
冲击筛常
用于煤炭、建材等领域。
这些筛分设备根据不同的筛分原理和适用范围进行选择和应用，可以满足不同行业和领域的筛分需求。
根据具体的物料特
性、筛分要求和生产情况来选择合适的筛分设备，以提高生产效率和产品质量。
各类型振动筛型号分类及技术参数
型号1：之阳早格格创做ZS3/Z-01型振荡筛ZS3/Z-01结构示企图1．用途及适用范畴：ZS3/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ZS3/Z-01为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小，▲振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-02型振荡筛ZS3/Z-02结构示企图1．用途及适用范畴：ZS3/Z-02钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-02为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数筛网规格海浪形钩边筛网3-1050×700；筛目：80～200目激振电机最大振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）2950×1594×1540mm沉量1850Kg筛网里积（㎡）筛分固相颗粒曲径（μm）≥75钻井液处理本领（m3/h）＞200型号3：ZS3/Z-03型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-03钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-03为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-04型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-04钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-04为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z1×2-01型振荡筛ZS3/Z1×2-01结构示企图1．用途及适用范畴：ZS3/Z1×2-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z1×2-01为三段式单层筛网、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲筛网为单池型单层筛网结构，表层为8～20目金属网板网，灵验过滤掉大颗粒固相，减少下层筛池筛网的筛分背荷，普及了下层筛网的筛网灵验性，延少了下层筛使用寿命.筛箱下层筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲下层筛池筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，表层筛池筛网采与斜楔块式压紧办法，上下层筛池筛网每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z2-01（或者02）型振荡筛ZS3/Z2-01（或者02）结构示企1．用途及适用范畴：ZS3/Z2-01（或者02）钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式单联曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用. 2．结构特性▲ ZS3/Z-01（或者02）型为三段式、单联型曲线型振荡轨迹筛.▲ 采与4台国产HSVM-32-4S或者好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此单联型振荡筛由二台单筛箱串联同用一个底座，以及同用一个进料器（泥浆盒），使其结构紧密合理，体积沉巧，占大天积小，▲单联型振荡筛进料器（泥浆盒）与井心溢流管线交心从泥浆盒的背侧交心举止连交管线，交线采与法兰盘联交，连交便当.技能本能参数ZS4/Z-01型振荡筛ZS4/Z-01（结构示企图）1．用途及适用范畴：ZS4/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为四段式曲线振荡筛，该筛符合油田5000米以上百般钻机的配套使用.2．结构特性▲ ZS4/Z-01为四段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心由泥浆盒反里用法兰盘举止连交管线，连交简朴便当，赶快.技能本能参数筛网规格海浪形钩边筛网3-1050×700激振电机振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）3674×1634×1708mm沉量2308Kg筛网里积（㎡）钻井液处理本领（m3/h）＞260筛分固相颗粒曲径（μm）≥75ZS3/FP-01型振荡筛ZS3/FP-01（结构示企图）1．用途及适用范畴：ZS3/FP-01三段式复频轨迹型振荡筛，是尔公司及止业内较新式的复频轨迹型振荡筛，它是由曲线型振荡轨迹与椭圆振荡轨迹复合而成，既可单独做曲线型振荡，也可单独做复频振荡（仄动椭圆疏通），适用于百般较搀纯性的天层钻井液的处理.符合油田5000米以上百般钻机的配套使用.2．结构特性▲ZS3/FP-01为三段式、复频轨迹型（可单独做曲线型振荡轨迹）振荡筛筛.▲主激振器采与2台好国进心MARTIN下G震力短轴激振电机以及1台辅帮激振器—好国进心MARTIN下G震力短轴激振电机，此型筛可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为电动液压统造、油缸推动杆降落系统结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数。
简述振动筛的工作原理及应用
简述振动筛的工作原理及应用一、振动筛的工作原理振动筛是一种常用的固液分离装置，广泛应用于矿山、化工、建筑材料等行业中。
其工作原理基于振动力的作用，通过振动筛的筛网将固体颗粒进行筛分，分离出不同粒度的颗粒物。
具体而言，振动筛主要由振动电机、筛体、筛网和减振弹簧等部件组成。
振动筛的工作原理可概括为以下几个步骤：1.振动电机产生振动力：振动筛内装有一个振动电机，通过激振器将电能转化为机械振动能。
振动电机的转速和振幅可调，根据物料的特性进行调整。
2.物料进料：物料从振动筛的进料口进入筛体。
振动电机产生的振动力使物料在筛体上产生等向径向振动。
3.筛分过程：在振动力的作用下，物料通过筛体上的筛孔，根据物料粒度的大小被分为多个等级。
较大粒度的物料被阻挡在筛网上方，较小粒度的物料通过筛网进入下方的物料收集器。
4.过滤液回收：对于筛分液体的应用场景，振动筛上方一般设有过滤设备，用于回收分离出来的小颗粒物和过滤液体。
5.固体废料排出：对于固体物料的应用场景，废料会通过底部的料仓或传送带等设备进行排出。
二、振动筛的应用振动筛具有以下特点：高效率、大处理量、精度高、结构紧凑、操作方便等，因此在很多行业中得到广泛应用。
1.矿山行业：振动筛广泛应用于矿石的筛选、分级和脱水工艺中，可以实现矿石的高效分离，提高矿石的产量和品质。
2.化工行业：在化工生产过程中，振动筛可用于颗粒物料的分级、过滤和干燥。
例如，振动筛在化肥生产中用于筛选颗粒肥料，可以将不同粒度的颗粒分离出来，提高肥料的质量。
3.建筑材料行业：振动筛在建筑材料生产中的应用主要包括砂石、水泥、混凝土等颗粒物料的筛选和分级。
通过振动筛的筛分，粒度均匀的颗粒可以用于制备高质量的建筑材料。
4.食品行业：振动筛在食品生产、加工和包装过程中广泛应用。
例如，振动筛可以用于筛选谷物、豆类、蔬菜、水果等食品原料，去除杂质和不符合质量要求的颗粒。
5.环保行业：在废水处理、污泥处理和固体废物处理过程中，振动筛也被广泛应用。
筛分设备的分类、用途及筛面
筛分设备的分类、用途及筛面一、筛分设备分类：目前,我国生产多种类型的筛分设备,根据它们的结构和工作特点,大体上可分为下列几种类型。
1、固定筛，包括固定格筛、固定条筛和悬臂条筛,在选矿厂中广泛用于大块矿石，筛分。
2、滚轴筛，主要用于大块煤和石灰石等的筛分。
.3、平面摇动筛。
主要用于煤和非金属矿石的筛分和脱水。
4、筒形筛，包括圆筒筛、圆锥筛和角锥筛等,一般用在建筑工业的筛分和清洗，碎石、砂子,有的选矿厂也用于洗矿和脱泥。
5、振动筛，包括圆振动筛、直线振动筛和共振筛,广泛用于煤炭、选矿、建材、化，工等工业部门的分级、脱泥、脱水、脱介作业等。
6、概率，。
包括旋转概率筛、直线振动概率筛、等厚概率筛和惯性共振式概率，筛等,可用于煤、矿石和其他中细粒物料的干、湿式筛分。
7、细筛，其中还包括弧形筛,主要用于细粒物料的分级、脱水和脱介等。
此外,还有弛张筛、螺旋筛分机、无网孔振动筛分机和振网筛等新型筛分设备。
固定筛由于构造简单,已为人们所熟知,故不予详述。
滚轴筛则由于构造复杂、笨，重、滚轴易磨损等缺点,已逐渐被重型振动筛取代,对其使用也越来越少;平面摇动筛由，于生产率和效率都低,已经被振动筛取代,因此不再叙述。
筒形筛由于选矿厂很少用,制，造厂家也少,下面只略作介绍。
细筛将作为分级设备在后面详细介绍。
所以,本章将重，点介绍各种振动筛和概率筛。
筛分机的规格通常用筛面宽度和长度表示。
二、筛分设备的用途松散物料通过筛孔分为两种或多种粒度级别,称为筛分。
在选矿厂、选煤厂或其他工业部门,筛分设备通常有下述几种用途。
1、预先筛分和检查筛分，在破碎前分出粒度符合要求的合格产品称为预先筛分，在破碎后将产品中粒度过大的物料筛出并返回破碎机再破碎称为检查筛分。
预先筛，分和检查筛分又往往通称为辅助筛分。
2、准备筛分，为下一加工分选工序而进行的筛分作业称为准备筛分。
例如在选矿厂中进行重选或磁选以前,通常要把矿石筛分成所要求的粒级,然后进行分选。
双梁桥式起重机大车机构变频改造
严重 。
有 （￣ ６ ） ＝ ２ １，６／＝ １Ｑ， 出 ２ ６ ０ ／ ２０）６ ０６ １０ 得 取值 范围 １Ｏ Ｒ ≤ ６ Ｉ￣＜ ２ ０ 结合市场 上可买到的 电阻 型号 和功率段 ， ２ｎ， 选择 电阻阻值
（） ４ 为适应起重机晃动导致定位不准的工况 ， 操作人员需反
复 操 作 ， 致 起 重 机 电器元 件 和 电机 始 终处 于大 电流 状 态 ， 导 电器
过程 中达到 良好的停车效果 。
２变 频 控 制原 理 （ １ ． 图 ）
元件和电机使用 寿命 降低 。 为此经过研究 ， 该类型起重机宜采用变频器拖动 ， 这样起重 机启动 、 止过程 中， 停 大车可平稳运行 、 定位准确。
Ｂ
率， 以及降低噪声和粉尘， 改善工作环境 的目的。
中图分类号 Ｔ ３ １ Ｆ２． １ 文 献标 识码
１ 钢 梳 齿 筛 网振 动 筛 使 用状 况 ． 铸
悬 臂振动筛为双振 幅 ， 分级粒度 ７ ｍ， ｍ 振动频率 ９ ０／ ｉ ， ７ ｒ ｎ ａ ｒ 电机功率 ２ ４ Ｗ。 ｘ ｋ 座式安装 ， 单机处理量 ９ ｔ 。 ０ ｈ 筛箱依靠两台电 ／ 机带激振器驱动做相反方 向 自同步旋转 ，使 支承在减振器上的 整个筛机做直线振动 ， 物料从人料端落入筛后 ， 迅速前进 、 松散 、 透筛 、 完成筛分作业 。 筛 网是振动筛重要组成部分 ，设计好坏直接影响着振动筛 整体使用性能 。 悬臂筛筛 网形式为 ： 在一根矩形横梁上 固定悬臂
二 、 重机 大 车 机 构 变 频 改造 起
１ 造 方 案 ． 改
（） １ 电机选择 。 考虑到经济 因素 ， 改造未选用变频 电机 ， 而是
重钢降低高炉槽下返矿率的生产实践
为保证高炉生产顺利 ，烧结矿人炉前粒度小于 ５ ｍ的部分 ， ｍ 须筛分出来形成返矿 ， 重新进行烧结。 适量的返矿 可以改善烧结过程 中料层 的透气性 ，促 进低熔点液相物的生成。但返矿量过大会导致烧结 厂返矿积压 ，给生产带来严重 的负担 ， 并且烧结矿 中配入返矿量过多，会导致烧结成品率降低 ，固体 燃料消耗增加 ，提高生产运营的成本。
《 重钢降低高炉槽 下返矿率的生产实践 》
同时 目前商炉槽下筛板使用 的是 ６ ｍ 的筛 ． ｍ ５ 孑， Ｌ 使部分＋ ｍ ５ ｍ的烧结矿筛人返矿中， 增加了烧结 返 矿量 。在 调研 过 程 中还 发现 在烧 结 矿 的运 输 以及
从而使烧结矿的强度提高 了近 １ ％，见表 ５ 。
表５ ２ ０ ２ ０ 年５ ０ ６～ ０ ７ 月烧结矿转鼓 强度 状况
储存过程 中，由于操作和工艺环节不 当也直接导致 了较高的返矿率。 针对发现 的问题 ，重钢积极开展了工作 ，２０ ０７ 年 重钢返 矿率 从 １．１ 降到 １．５ 取 得 了 良好 ６９％下 ３５％， 的效果 ，使重钢返矿率基本与国内平均水平持平。 ３ 降低 槽 下返 矿率 的技 术措 施及 效果
重钢现有１５ ２ 结机２ ０ ｍ＇ ］ ￣ ？ 台，２０ ４ｍ 烧结机 １ 台， 年生产能力４０ 。但槽下返矿率与国内大于１０ ８ 万ｔ ０ｍ 烧结机的平均返矿率相 比存在一定的差距 ，见表１ ， 特别是２ ６ 月返矿率高达２ ． Ｏ 年５ ３ ％， ７ 严重影响了正 常的生产。为此 ，我们对影响烧结返矿率的因素进
表３ ０ ５～ ０ ７ 月烧结矿质量状况 ２ ０ ２ ０ 年５
并加强了对料仓的管理 ，防止空仓操作 ，控制 料仓料位大于 ２ ，减小落差。并改造 了三烧整粒系 ／ ３ 统 ，对转运落差较高 的梭槽 ，在梭槽内增加了缓 冲 阶梯 ，减少因转运落差高而造成的烧结矿摔打粉碎。
烧结矿的筛分
烧结矿的筛分1. 简介烧结矿是指经过矿石破碎、烧结等工艺处理后得到的一种铁矿石产品。
在铁矿石的冶炼过程中，烧结矿是重要的原料之一。
为了使烧结矿在冶炼过程中能够更好地发挥作用，需要对其进行筛分，以控制粒度分布和去除杂质。
2. 筛分的目的烧结矿的筛分主要有以下几个目的：2.1 控制粒度分布烧结矿的粒度分布对冶炼过程中的烧结效果和炉渣特性有重要影响。
通过筛分，可以控制烧结矿的粒度分布，使其符合冶炼工艺要求。
2.2 去除杂质烧结矿中可能存在一些杂质，如石灰石、硅酸盐等。
这些杂质的存在会影响烧结矿的烧结性能和冶炼过程中的炉渣特性。
通过筛分，可以将这些杂质去除，提高烧结矿的质量。
2.3 提高烧结效果烧结矿的粒度分布和物理性质对烧结效果有重要影响。
通过筛分，可以得到合适的烧结矿粒度，提高烧结效果，降低烧结能耗。
3. 筛分方法烧结矿的筛分主要采用物理方法，常见的筛分设备有振动筛、滚筒筛等。
下面介绍常用的筛分方法：3.1 振动筛分振动筛是一种常用的筛分设备，它通过振动使烧结矿在筛孔上进行分离。
振动筛具有结构简单、操作方便、处理能力大等优点。
在振动筛分过程中，可以根据需要调整振动频率和振幅，以控制筛分效果。
3.2 滚筒筛分滚筒筛是一种以滚筒为筛分工作部件的筛分设备。
烧结矿在滚筒内旋转的同时，受到离心力和重力的作用，与筛孔分离。
滚筒筛具有处理能力大、筛分效果好等优点，适用于粗筛和细筛。
3.3 其他筛分方法除了振动筛和滚筒筛，还有一些其他的筛分方法，如气流筛分、湿筛分等。
这些方法根据具体情况选择，以实现理想的筛分效果。
4. 筛分过程烧结矿的筛分过程包括进料、筛分和出料三个步骤。
下面详细介绍筛分过程中的每个步骤：4.1 进料烧结矿通过输送设备进入筛分设备的进料口。
在进料过程中，要确保烧结矿均匀地分布在筛面上，避免堵塞和漏筛现象的发生。
4.2 筛分烧结矿在筛分设备中进行筛分。
根据需要，可以设置不同规格的筛孔，以控制烧结矿的粒度分布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬臂筛网振动筛（振动筛对烧结成品整粒系统的筛分）烧结成品整粒系统的三次筛分和四次筛分，一直用直线振动筛。
随着烧结矿产量的增加，原直线振动筛因其处理能力低、筛分效率低、运行成本高等已不能满足生产要求。
悬臂筛网振动筛具有动态筛孔，且可使物料充分接触筛面，体积小、耗能低、筛粉效率高，经现场适应性改造代替了原直线振动筛。
应用表明，筛分指数由8%降低到了6%，满足了生产工艺要求，年效益为1394万元。
烧结成品整粒系统的三次筛分和四次筛分，一直用直线振动筛。
随着烧结矿产量的增加，原直线振动筛因其处理能力低、筛分效率低、运行成本高等已不能满足生产要求。
悬臂筛网振动筛具有动态筛孔，且可使物料充分接触筛面，体积小、耗能低、筛粉效率高，经现场适应性改造代替了原直线振动筛。
应用表明，筛分指数由8%降低到了6%，满足了生产工艺要求，年效益为1394万元。
原直线振动筛存在的问题
烧结整粒系统用于三次筛分和四次筛分的直线振动筛技术参数如下：
型号：SLZS 2.5×7.5；
筛面尺寸：2.5mm×7.5mm；
分级粒度：10mm，5mm；
筛面倾角：10°；
配用动力：2×22kW；
筛板：筛孔长方形铸造筛板。
直线振动筛是一个整体平面，激振器振动方向与筛面垂直，物料在筛面上受激振器振动作用，同步起落，平行前移，这样料层的中上部颗粒几乎没有机会接触筛面。
主要存在以下问题：（1）筛分效率低。
直线振动筛筛缝为长方形，大小不变，物料中的临界颗粒在运动中受其它物料的挤压和自身的惯性，易堵塞筛孔，有效筛分面积下降，筛分效率降低，常常需要停筛人工进行筛
缝清理，影响了正常生产。
（2）筛体笨重，不易维修、更换。
原振动筛筛体外形尺寸大，筛面的有效利用面积却不大，筛体更换时间长。
一般更换1台筛子需用48h，不利于设备抢修。
筛板更换困难，1台筛子共有65块筛板，每换一块筛板需用时30min。
（3）运行成本高。
由于该种振动筛外形庞大，造成传动电机功率高，电耗高，运行成本高。
筛子激振器轴承易损坏，维修费用高。
3 悬臂筛网振动筛筛分机理及其应用
3.1 筛孔形式
悬臂筛网振动筛的筛孔大小受外力作用，在一定范围内处于变化状态，这样就不存在临界粒径颗粒，从根本上解决了堵塞筛孔问题，从而提高了筛分效率。
3.2 物料运动方式
悬臂筛网振动筛根据簸箕分料的原理，将筛面设计为许多小簸箕，呈阶梯状分布。
物料从每一个小簸箕振幅小的首端进入，到振幅大的末端流出。
这样既能减轻筛网负荷，还能使物料受到不同步振动和抛掷作用，可以疏松物料层，还可使物料充分接触筛面。
3.3 悬臂筛网振动筛结构设计
由于三筛和四筛筛分粒级不同，因此振动筛的结构设计也有差别。
三筛筛分粒级较粗，为10mm，只用一层筛网，其结构为：在一根矩形梁上固定一组悬臂棒条弹性筛网，其首端固定在横梁上，末端悬臂为自由端。
四筛是负责筛分5mm粒级的振动筛，由于其筛分颗粒小，筛缝小，一层筛网不能充分筛净小于5mm的返矿。
因此，四筛设计为两层筛网。
筛网的结构也是在一根矩形横梁上固定一组悬臂棒条弹性网面。
与三筛不同的是，在棒条前端的下面，安装了棒条振打装置，起自动清理筛缝的作用，从而避免了临界粒径颗粒栓塞筛缝的现象。
3.4 悬臂振动筛的特点
（1）重量轻。
新型悬臂筛网振动筛结构设计合理，筛面独特，整机重量轻，筛子自重是原直线振动筛的20%左右。
（2）耗电量低，筛分效率高。
悬臂筛网振动筛的耗电量是原直线振动筛耗电量的50%，有效筛分面积达90%以上，筛网利用充分。
（3）易维修，筛体更换方便。
由于其体积小、重量轻，筛网更换方便，更换一次筛体只用4h，更换一套筛网只用2h。
（4）密封性好。
由于筛体密封性能好，现场粉尘污染少，并且彻底解决了原直线振动筛筛体两侧漏料严重的问题。
（5）筛体寿命长，体积比一般的振动筛小，占用空间小。
3.5 现场适应性改造
3.5.1 筛体安装利用烧结机停产检修的机会，拆除1台直线振动筛，在原来位置上安装2台并列的悬臂筛网振动筛。
先后拆除4台直线振动筛，安装8台悬臂筛网振动筛，三次筛分室和四次筛分室各安装4台。
3.5.2 皮带机改造原直线振动筛筛体长，需要对输送进筛料的皮带机进行适应性加长改造。
采用非标悬臂头轮支架，将原电机减速机驱动改为新型电机外装式电动滚筒。
缩小了驱动空间，避免了重新制作水泥基础，节约了工程费用和时间。
3.5.3 振动筛进料漏斗改造因为两台振动筛并列在一起工作，根据烧结矿的工艺性能，将进料漏斗设计成料仓式，让物料之间摩擦，减轻对漏斗的冲刷，淘汰传统式漏斗。
投入运行后漏斗没有出现漏料现象。
4 应用效果
4.1 运行情况
三筛和四筛改造投产后，已运行了1年的时间，振动筛运转正常，筛分效率明显提高，筛分指数由改造前的8%降低到了6%，满足了生产工艺要求。
4.2 经济效益分析
改造后筛分指数降低了2%，可提高铁产量3.84万t，节约焦炭1.6万t，年增铁节焦效益为1382.4万元。
原振动筛电机功率为2×22kW，改造后振动筛为4×5.5kW，年节约电费为8.06万元。
据统计，改造后的振动筛年节约维修费用3.5万元。
因此，振动筛改造后年效益为1394万元。
4.3 问题及建议
（1）筛网寿命低。
一套筛网平均使用周期为3个月，随着棒条的磨损，返矿粉末中超颗粒量增加，从而减少了烧结矿的产量。
建议今后通过利用新材料、新工艺，增加棒条的耐磨性，力争使其工艺寿命提高到半年以上。
（2）进料口布料不均。
悬臂筛网振动筛进料口有一段布料区域，物料进入振动筛后布料局部不均，不能最大限度地利用筛面，应是下一步攻关的课题。
