正弦信号发生器的设计
基于fpga的dds正弦信号发生器的设计和实现

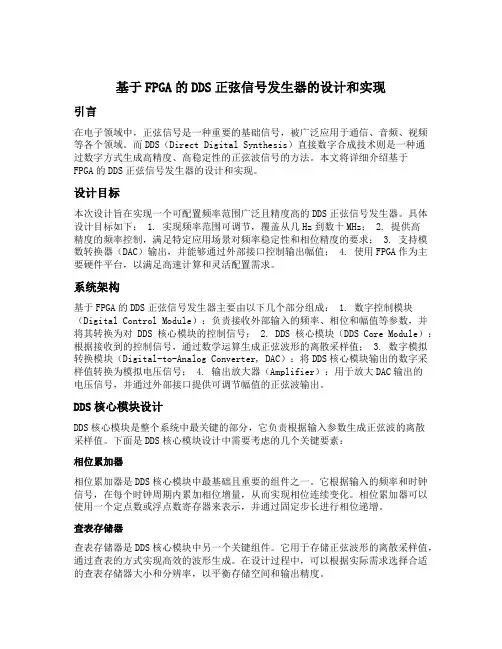

基于FPGA的DDS正弦信号发生器的设计和实现引言在电子领域中，正弦信号是一种重要的基础信号，被广泛应用于通信、音频、视频等各个领域。
而DDS（Direct Digital Synthesis）直接数字合成技术则是一种通过数字方式生成高精度、高稳定性的正弦波信号的方法。
本文将详细介绍基于FPGA的DDS正弦信号发生器的设计和实现。
设计目标本次设计旨在实现一个可配置频率范围广泛且精度高的DDS正弦信号发生器。
具体设计目标如下： 1. 实现频率范围可调节，覆盖从几Hz到数十MHz； 2. 提供高精度的频率控制，满足特定应用场景对频率稳定性和相位精度的要求； 3. 支持模数转换器（DAC）输出，并能够通过外部接口控制输出幅值； 4. 使用FPGA作为主要硬件平台，以满足高速计算和灵活配置需求。
系统架构基于FPGA的DDS正弦信号发生器主要由以下几个部分组成： 1. 数字控制模块（Digital Control Module）：负责接收外部输入的频率、相位和幅值等参数，并将其转换为对DDS核心模块的控制信号； 2. DDS核心模块（DDS Core Module）：根据接收到的控制信号，通过数学运算生成正弦波形的离散采样值； 3. 数字模拟转换模块（Digital-to-Analog Converter, DAC）：将DDS核心模块输出的数字采样值转换为模拟电压信号； 4. 输出放大器（Amplifier）：用于放大DAC输出的电压信号，并通过外部接口提供可调节幅值的正弦波输出。
DDS核心模块设计DDS核心模块是整个系统中最关键的部分，它负责根据输入参数生成正弦波的离散采样值。
下面是DDS核心模块设计中需要考虑的几个关键要素：相位累加器相位累加器是DDS核心模块中最基础且重要的组件之一。
它根据输入的频率和时钟信号，在每个时钟周期内累加相位增量，从而实现相位连续变化。
相位累加器可以使用一个定点数或浮点数寄存器来表示，并通过固定步长进行相位递增。
EDA正弦波信号发生器的设计
利用LPM 设计正弦信号发生器一、设计目的：进一步熟悉maxplu sII 及其LPM 设计的运用。
二、设计要求：1、利用原理图输入方式。
2、信号数据点值自行想法实现。
3、得出正确时序仿真文件。
三、设计原理：图1 正弦信号发生器结构框图图1所示的正弦波信号发生器的结构由三部分组成计数器或地址发生器（这里选择8位），正弦信号数据ROM （8位地址线，8位数据线），含有256个8位数据（一个周期）。
四、VHDL 顶层设计。
设计步骤：1、建立.mif 格式文件建立C 语言文件sin.cpp ，运行产生sin.exe 文件。
sin.cpp 程序代码：#include <iostream>#include <cmath>#include <iomanip>using namespace std;int main(){int i;float s;VHDL 顶层设计sin.vhd8位计数器 （地址发生器） 正弦波数据 存储ROM 产生波形数据cout<<"WIDTH=8;\nDEPTH=256;\n\nADDRESS_RADIX=HEX;\nDA TA_R ADIX=HEX;\n\nCONTENT\nBEGIN\n";for(i=0;i<256;i++){s=sin(atan(1)*8*i/256);cout<<" "<<i<<" : "<<setbase(16)<<(int)((s+1)*255/2)<<";"<<endl;}cout<<"END"<<endl;return 0;}把上述程序编译后，在DOS命令行下执行命令：sin.exe > sin.mif;将生成的sin.mif 文件。
EDA实验-正弦波信号发生器设计
实验八正弦信号发生器的设计一、实验目的1、学习用VHDL设计波形发生器和扫频信号发生器。
2、掌握FPGA对D/A的接口和控制技术,学会LPM_ROM在波形发生器设计中的实用方法。
二、实验仪器PC机、EDA实验箱一台Quartus II 6.0软件三、实验原理如实验图所示，完整的波形发生器由4部分组成：• FPGA中的波形发生器控制电路,它通过外来控制信号和高速时钟信号，向波形数据ROM 发出地址信号，输出波形的频率由发出的地址信号的速度决定；当以固定频率扫描输出地址时，模拟输出波形是固定频率,而当以周期性时变方式扫描输出地址时,则模拟输出波形为扫频信号。
•波形数据ROM中存有发生器的波形数据,如正弦波或三角波数据。
当接受来自FPGA的地址信号后，将从数据线输出相应的波形数据，地址变化得越快,则输出数据的速度越快，从而使D/A输出的模拟信号的变化速度越快。
波形数据ROM可以由多种方式实现，如在FPGA外面外接普通ROM;由逻辑方式在FPGA中实现（如例6）；或由FPGA中的EAB模块担当,如利用LPM_ROM实现。
相比之下，第1种方式的容量最大，但速度最慢；，第2种方式容量最小，但速度最最快;第3种方式则兼顾了两方面的因素；• D/A转换器负责将ROM输出的数据转换成模拟信号，经滤波电路后输出。
输出波形的频率上限与D/A器件的转换速度有重要关系,本例采用DAC0832器件。
DAC0832是8位D/A转换器,转换周期为1µs,其引脚信号以及与FPGA目标器件典型的接口方式如附图2—7所示。
其参考电压与＋5V工作电压相接（实用电路应接精密基准电压）.DAC0832的引脚功能简述如下：•ILE(PIN 19）：数据锁存允许信号,高电平有效，系统板上已直接连在＋5V上。
•WR1、WR2(PIN 2、18）：写信号1、2，低电平有效。
•XFER（PIN 17)：数据传送控制信号,低电平有效。
•VREF(PIN 8）:基准电压，可正可负,－10V～＋10V.•RFB(PIN 9)：反馈电阻端。
正弦信号发生器的设计

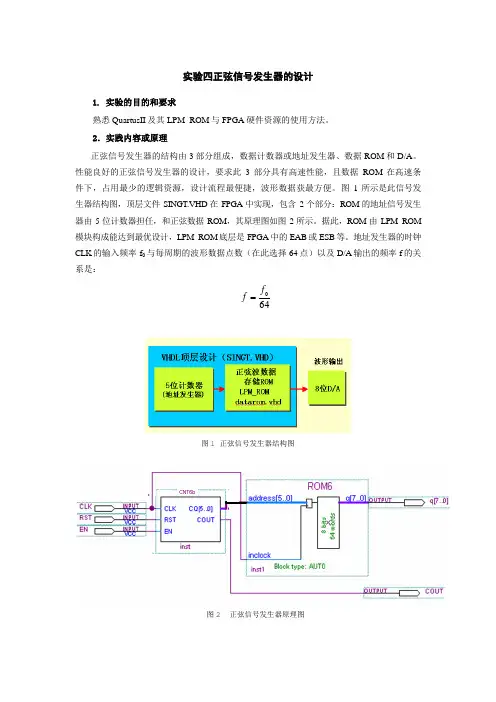

实验四正弦信号发生器的设计1. 实验的目的和要求熟悉QuartusII 及其LPM_ROM 与FPGA 硬件资源的使用方法。
2．实践内容或原理正弦信号发生器的结构由3部分组成，数据计数器或地址发生器、数据ROM 和D/A 。
性能良好的正弦信号发生器的设计，要求此3部分具有高速性能，且数据ROM 在高速条件下，占用最少的逻辑资源，设计流程最便捷，波形数据获最方便。
图1所示是此信号发生器结构图，顶层文件SINGT.VHD 在FPGA 中实现，包含2个部分：ROM 的地址信号发生器由5位计数器担任，和正弦数据ROM ，其原理图如图2所示。
据此，ROM 由LPM_ROM 模块构成能达到最优设计，LPM_ROM 底层是FPGA 中的EAB 或ESB 等。
地址发生器的时钟CLK 的输入频率f 0与每周期的波形数据点数（在此选择64点）以及D/A 输出的频率f 的关系是：640f f图1 正弦信号发生器结构图图2 正弦信号发生器原理图图3 正弦波的64个点的输入在Quartus II上完成正弦信号发生器设计，包括仿真和资源利用情况了解（假设利用Cyclone器件）。
最后在实验系统上实测，包括SignalTap II测试、FPGA中ROM的在系统数据读写测试和利用示波器测试。
最后完成EPCS1配置器件的编程。
3. 实验仪器（1）GW48系列SOPC/EDA实验开发系统（2）配套计算机及Quartus II 软件4.实践步骤或环节(1) 建立工程文件夹。
(2) 生成6位二进制计数器原理图。
（3）定制LPM_ROM元件。
（4）仿真。
（5）选择实验电路模式5，进行引脚下载配置。
（6）嵌入式逻辑分析仪的设置。
5. VHDL仿真实验（1）6位二进制计数器的仿真程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT6b ISPORT (CLK,RST,EN: IN STD_LOGIC;CQ: OUT STD_LOGIC_VECTOR (5 DOWNTO 0);COUT:OUT STD_LOGIC);END CNT6b;ARCHITECTURE behav OF CNT6b ISBEGINPROCESS(CLK,RST,EN)VARIABLE CQI:STD_LOGIC_VECTOR(5 DOWNTO 0); BEGINIF RST='1'THEN CQI:=(OTHERS=>'0');ELSIF CLK'EVENT AND CLK='1' THENIF EN='1' THENCQI:=CQI+1;END IF;END IF;IF CQI=63 THEN COUT<='1';ELSE COUT<='0';END IF;CQ<=CQI;END PROCESS;END behav;（2）RTL电路（3）时序仿真波形：（4）硬件验证选择试验箱的模式为模式5，时钟CLK选择为CLOCK0（PIN_28脚）,频率f=65536Hz,EN对应的引脚编号PIN-233，RST对应的引脚编号PIN-234，COUT对应的引脚编号PIN-1，Q[7..0]对应的引脚编号PIN-20,19,18,17,16,15,14,13.（5）逻辑分析仪的测试波形6.实践教学报告要求（1）详细分析各模块的逻辑功能，及其他们工作原理，详细记录并分析实验内容和实验内容的过程和结果，完成实验报告。
正弦波信号发生器设计(课设)
课程设计I(论文)说明书(正弦波信号发生器设计)2010年1月19日摘要正弦波是通过信号发生器，产生正弦信号得到的波形，方波是通过对原信号进行整形得到的波形。
本文主要介绍了基于op07和555芯片的正弦波-方波函数发生器。
以op07和555定时器构成正弦波和方波的发生系统。
Op07放大器可以用于设计正弦信号，而正弦波可以通过555定时器构成的斯密特触发器整形后产生方波信号。
正弦波方波可以通过示波器检验所产生的信号。
测量其波形的幅度和频率观察是否达到要求，观察波形是否失真。
关键词：正弦波方波 op07 555定时器目录引言 (2)1 发生器系统设计 (2)1.1系统设计目标 (2)1.2 总体设计 (2)1.3具体参数设计 (4)2 发生器系统的仿真论证 (4)3 系统硬件的制作 (4)4 系统调试 (5)5 结论 (5)参考文献 (6)附录 (7)1引言正弦波和方波是在教学中经常遇到的两种波形。
本文简单介绍正弦波和方波产生的一种方式。
在这种方式中具体包含信号发生器的设计、系统的论证、硬件的制作，发生器系统的调制。
1、发生器系统的设计1.1发生器系统的设计目标设计正弦波和方波发生器，性能指标要求如下：1）频率范围100Hz-1KHz ；2）输出电压p p V ->1V ；3）波形特性：非线性失真~γ<5%。
1.2总体设计（1）正弦波设计：正弦波振荡电路由基本放大电路、反馈网络、选频网络组成。
2图1.1正弦波振荡电路产生的条件是要满足振幅平衡和相位平衡，即AF=1；φa+φb=±2nπ；A=X。
/Xid; F=Xf/X。
；正弦波振荡电路必须有基本放大电路，本设计以op07芯片作为其基本放大电路。
基本放大电路的输出和基本放大电路的负极连接电阻作为反馈网络。
反馈网络中两个反向二极管起到稳压的作用。
振荡电路的振荡频率f0是由相位平衡条件决定的。
一个振荡电路只在一个频率下满足相位平衡条件，这要求AF环路中包含一个具有选频特性的选频网络。
正弦信号发生器设计
正弦信号发生器作者：程锟、晏婷婷、覃雄伟摘 要：本设计以凌阳SPCE061A 单片机为核心，基于直接数字频率合成（DDS ）技术制作了一个频率值能任意调节的多功能信号源。
该信号源在1KHZ~10MHZ 范围能输出稳定可调的正弦波，并具有AM 、ASK 和PSK 等调制功能。
信号输出部分采用电流放大型宽带运放做电流放大，再用宽带电压运放做电压放大，很好地解决了带宽和带负载能力的要求。
系统采用液晶显示模组CPCL501显示和键盘控制功能，在Ω50负载电阻下输出的电压峰-峰值p p V -≥1V 可调。
一、方案论证与选择1.题目分析：本设计要求可以输出较宽频带且频率稳定度足够高的正弦信号，并且具有一定的负载能力，同时可输出指标满足要求的AM 、ASK 、PSK 信号。
综合题目指标要求及相关分析，得到该设计的功能框架图如图一所示。
本设计可分为以下几个部分：频率合成模块、AGC （自动增益控制）模块、幅度控制模块、功率放大模块、调制模块及人机交流模块。
图一 功能模块框图2.方案比较（1）正弦信号发生模块方案一：采用反馈型LC 振荡原理。
选择合适的电容、电感就能产生相应的正弦信号。
其中电容采用变容二极管，通过控制二极管的电压来改变电容， 最终控制输出信号频率。
此方案器件比较简单，但是难以达到高精度的程控调节，而且稳定度不高。
方案二：采用FPGA 器件。
将某一标准正弦信号经过高速采样后送到外部存储器中储存好，然后用一个计数器产生地址读出存储器中的数据后送到D/A 转换器件中输出，可以通过改变计数器的参数，改变地址信号，实现，也可以通过处理数据改变信号的幅度。
但是此方案的输出波形受时钟影响较大，且不易于控制步进和进行功能扩展。
方案三：采用直接频率合成集成芯片AD9851。
AD9851是AD 公司生产的DDS 芯片，带并行和串行加载方式，AD9851 内含可编程DDS 系统和高速比较器,能实现全数字编程控制的频率合成。
简易正弦信号发生器设计
简易正弦信号发生器设计
一、实验目的
1.进一步熟悉QuartusII及LPM-RAM宏模块与FPGA硬件资源的使用方法。
二、实验设备
计算机、和软件QuartusII和EDA/SOPC试验箱
三、试验内容
简易正弦信号发生器设计，要求ROM是8位数据线，8位地址线。
四、试验原理
打开QuartusII软件，在连接试验电路之前调入LPM-RAM-DQ宏模块，PLM-COUNER模块和74244芯片，再连接电路图，试验原理设计图如下：
图1-1键入64个正弦信号数据
图1-2简易正弦信号发生器顶层电路设计
五、实验结果
试验结果如下图：
图1-3综合后的RLT图
图1-4仿真波形图3.引脚锁定方案图
图1-5引脚锁定方案图
图1-6编程下载模式图
六、试验小节
一学期匆匆而过，通过大半学期的学习，我们学到了很多处理问题的技巧。
不过我们还要熟记很多单词，大多数的单词我们还不认识，相信通过进一步的学习，我们一定能学好这个软件。
我们也将以浓厚的兴趣和积极的态度去学习。
相信我们一定会有更加长足的进步。
DDS正弦信号发生器的设计
高级数字系统设计实验——DDS正弦信号发生器设计姓名学号专业：通信与信息系统指导老师实验三 DDS 正弦信号发生器一、实验要求：利用LPM_ROM 设计一个DDS 正弦信号发生器，要求ROM 表长度为8位，频率控制字为8位，输出频率分辨率优于1Hz 。
二、设计方案 1、 方案流程图：由频率控制字提供，累加器在系统时钟控制下，来一个上升沿就累加一次频率控制字的值，累加器的位数高于8位，所以用其高8位作为正弦查表的地址，根据地址就能寻址到表内的值，该值通过DAC 转换再通过示波器就能显示波形。
累加器溢出一次就相当于正弦表寻址一圈，正弦信号经历一个周期。
2、参数设定系统时钟fclk ：设定为50KHz ，频率控制字M ：8位，取值范围：1~28-1， 分辨率：f=nfclk2 n 为累加器的位数，当系统时钟的频率越低，相位累加器的位数越高，所得到的频率分辨率就越高，累加器：为了使输出频率的分辨率能达到1Hz ，选定为16位， 输出频率：fout=n M fclk 2*=16250000M *=6553650000M*， 当M=1时，输出频率最小，fout=0.7629Hz ，当M=255时，输出频率最大，fout=0.7629*255=194.5496Hz 。
3、模块建立 1）累加器LIBRARY IEEE;USE IEEE.std_logic_1164.all;USE IEEE.std_logic_ARITH.ALL;USE IEEE.std_logic_unsigned.ALL;ENTITY add ISPORT(fclk : IN STD_LOGIC; --接入系统时钟rst : IN STD_LOGIC; --复位端fcontrol:IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制字8位asum:OUT STD_LOGIC_VECTOR(15 DOWNTO 0));--输出累加和END ENTITY;ARCHITECTURE behav OF add ISSIGNAL a:STD_LOGIC_VECTOR(15 DOWNTO 0);--累加器的暂存值SIGNAL fc:STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制字的寄存器BEGINfc<=fcontrol;PROCESS(fc,a,fclk,rst)BEGINIF(rst = '1' ) THENa <=(others=>'0');--复位端高电平有效ELSIF( fclk'event AND fclk = '1') THENa<=a+fc; --系统时钟来一个上升沿就累加一次频率控制字的值ELSENULL;END IF;asum<=a;--寄存器的值赋值给输出端END PROCESS;END behav;2）ROM表ROM表可以通过LPM宏功能模块来实现，通过MegaWizard管理器可以构建我们所需的存储单元，因为频率控制字为8位，DAC 采用实验箱上的THS5651为10位并行高速DAC，所以需要256个存储单元，每个单元为10bits。
