网络教育《发电厂变电所二次接线》标准答案
火力发电厂、变电所二次接线设计规范
火力发电厂、变电所二次接线设计技术规定NDGJ 8-89主编部门：西北电力设计院批准部门：能源部电力规划设计管理局实行日期：1989年3月17日能源部电力规划设计管理局关于颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ 8-89的通知(89)电规技字第025号为适应电力建设发展的需要，我局委托西北电力设计院对《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78进行了修订。
经组织审查，现批准颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8—89，自发行之日起执行。
原颁发的《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78同时停止执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的西北电力设计院。
1989年3月17日第一章总则第火力发电厂、变电所二次接线设计技术规定，是吸取我国发电厂及变电所的建设运行方面的经验，参考国外先进技术和经验而编制的。
是二次接线设计应共同遵守的基本原则。
二次接线设计应安全可靠、技术先进、经济合理，力求简单，不断地认真总结经验，积极、慎重地采用和推广经过试验、鉴定的新技术和新产品。
第本规定适用于单机容量为12000～600000kW的新建火力发电厂及电压为35～500kV单台变压器容量为5000kV A及以上的新建变电所的二次接线设计。
对扩建和改建工程，可参照使用。
第二次接线设计应积极采用经过审定的标准设计和典型设计，以加快设计速度，缩短设计周期，提高设计质量，并为保护及控制屏标准化生产创造条件。
第 250V以上的电压不宜进入控制屏和保护屏。
第在发电厂、变电所二次接线设计中，除应执行本规定外，还应执行国家有关现行标准、规范和规程的规定。
第二章控制方式第单机容量为100000kW以下的发电厂，宜采用主控制室的控制方式，单机容量为100000～125000kW的发电厂，可根据具体情况，采用主控制室或单元控制室的控制方式，单机容量为200000kW及以上的发电厂，应采用单元控制室的控制方式。

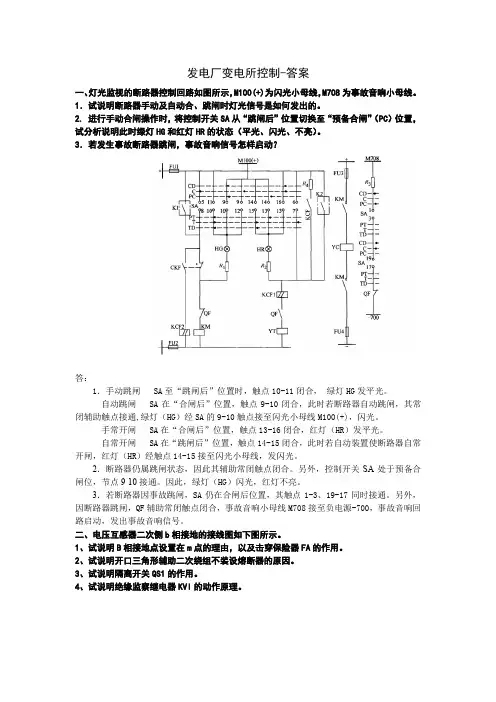

1.山东大学发电厂变电所控制-答案
发电厂变电所控制-答案一、灯光监视的断路器控制回路如图所示，M100(+)为闪光小母线，M708为事故音响小母线。
1．试说明断路器手动及自动合、跳闸时灯光信号是如何发出的。
2. 进行手动合闸操作时，将控制开关SA从“跳闸后”位置切换至“预备合闸”（PC）位置，试分析说明此时绿灯HG和红灯HR的状态（平光、闪光、不亮）。
3．若发生事故断路器跳闸，事故音响信号怎样启动？答：1．手动跳闸 SA至“跳闸后”位置时，触点10-11闭合，绿灯HG发平光。
自动跳闸 SA在“合闸后”位置，触点9-10闭合，此时若断路器自动跳闸，其常闭辅助触点接通,绿灯（HG）经SA的9-10触点接至闪光小母线M100(+)，闪光。
手常开闸 SA在“合闸后”位置，触点13-16闭合，红灯（HR）发平光。
自常开闸 SA在“跳闸后”位置，触点14-15闭合，此时若自动装置使断路器自常开闸，红灯（HR）经触点14-15接至闪光小母线，发闪光。
2．断路器仍属跳闸状态，因此其辅助常闭触点闭合。
另外，控制开关SA处于预备合闸位，节点9-10接通。
因此，绿灯（HG）闪光，红灯不亮。
3．若断路器因事故跳闸，SA仍在合闸后位置，其触点1-3、19-17同时接通。
另外，因断路器跳闸，QF辅助常闭触点闭合，事故音响小母线M708接至负电源-700，事故音响回路启动，发出事故音响信号。
二、电压互感器二次侧b相接地的接线图如下图所示。
1、试说明B相接地点设置在m点的理由，以及击穿保险器FA的作用。
2、试说明开口三角形辅助二次绕组不装设熔断器的原因。
3、试说明隔离开关QS1的作用。
4、试说明绝缘监察继电器KVI的动作原理。
答：1．b相接地点的设置。
接地点设在端子箱内FU2之后m点，是因为若设在FU2之前n 点，则当中性线发生接地故障时将使b相绕组短路而无熔断器保护。
而在m点接地也有缺点：一旦熔断器熔断，则电压互感器整个二次侧将失去保护接地点，如果高低压绝缘破坏高电压侵入将危及设备及人身安全。
《发电厂变电所二次接线(Ⅰ)》第一次作业答案培训课件
《发电厂变电所二次接线(Ⅰ)》第一次作业答案一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（ B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（ A ）代号段。
A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（ A ）位置。
A.断开B.合闸4.二次接线图用于表示二次系统（ C ）。
A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（ B ）形式接在二次绕组回路。
A.串联B.并联6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（ A ）。
A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（ A ）。
A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（ B ）。
A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（ B ）交流电网绝缘监测装置。
A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（ C ）。
A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（ C ）。
A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（ B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（ D ）。

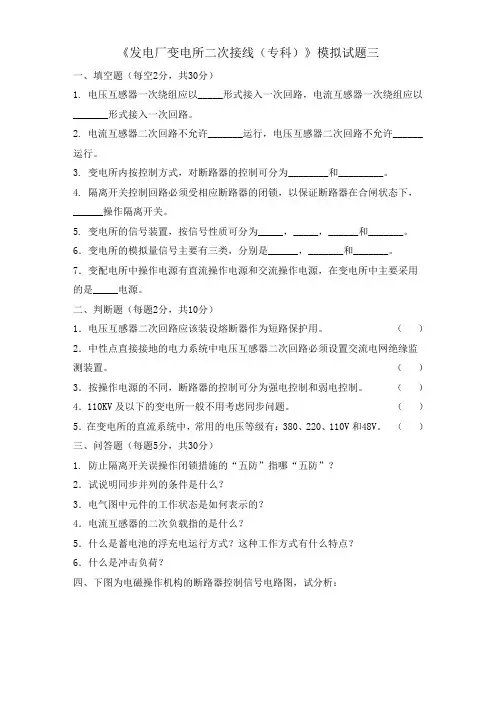

四川大学网络教育学院 发电厂变电所二次接线(1) 模拟试题3
《发电厂变电所二次接线（专科）》模拟试题三一、填空题（每空2分，共30分）1. 电压互感器一次绕组应以_____形式接入一次回路，电流互感器一次绕组应以_______形式接入一次回路。
2. 电流互感器二次回路不允许_______运行，电压互感器二次回路不允许______运行。
3. 变电所内按控制方式，对断路器的控制可分为________和_________。
4. 隔离开关控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，______操作隔离开关。
5. 变电所的信号装置，按信号性质可分为_____，_____，______和_______。
6．变电所的模拟量信号主要有三类，分别是______，_______和_______。
7．变配电所中操作电源有直流操作电源和交流操作电源，在变电所中主要采用的是_____电源。
二、判断题（每题2分，共10分）1．电压互感器二次回路应该装设熔断器作为短路保护用。
（）2．中性点直接接地的电力系统中电压互感器二次回路必须设置交流电网绝缘监测装置。
（）3．按操作电源的不同，断路器的控制可分为强电控制和弱电控制。
（）4．110KV及以下的变电所一般不用考虑同步问题。
（）5．在变电所的直流系统中，常用的电压等级有：380、220、110V和48V。
（）三、问答题（每题5分，共30分）1. 防止隔离开关误操作闭锁措施的“五防”指哪“五防”？2．试说明同步并列的条件是什么？3．电气图中元件的工作状态是如何表示的？4．电流互感器的二次负载指的是什么？5．什么是蓄电池的浮充电运行方式？这种工作方式有什么特点？6．什么是冲击负荷？四、下图为电磁操作机构的断路器控制信号电路图，试分析：1．断路器的手动合闸过程；（8分）2．断路器的自动跳闸过程；（8分）3．如何实现断路器的“防跳”功能；（6分）4．断路器手动合闸状态，手动跳闸状态以及自动合闸和自动跳闸后信号灯的状态。
（8分）。
网络教育《发电厂及变电站电气部分》练习题
发电厂及变电站电气部分一、单项选择题1.屋内配电装置和屋外配电装置是按（A ）。
A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的2.下列描述中，不属于对电气主接线的基本要求的是（D ）。
A.可靠性B.灵活性C.经济性D.先进性3.双母线 3/2 断路器接线是属于（C ）。
A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线4.下列可限制短路电流的电气设备是（D ）。
A.断路器B.隔离开关C.负荷开关D.电抗器5.厂用电源应不少于（B ）。
A.1 个B.2 个C.3 个D.4 个6.以下哪个不是水电厂的特点（C ）。
A.发电成本低B.年运行小时数低C.启停时间较长D.建设投资大，工期长7.下列哪项不属于一次能源（B ）。
A.煤B.汽油C.石油D.天然气8.以下选项中，不宜做高压厂用电压的是（ A）。
A.380VB.3kVC.6kVD.10kV9.断路器燃弧时间是指（ C）。
A.断路器接到分闸命令至电弧熄灭的时间B.断路器接到分闸命令至触头分离的时间C.断路器触头刚分离至电弧熄灭的时间D.以上均不正确10.在双母线单断路器接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（C ）。
A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修11.既能发电，又能储存能量的是（C ）。
A.火电厂B.水电厂C.抽水蓄能电厂D.核电厂12.下列可用于电度计量计算的互感器变比是（C ）。
A.标准变比B.非标准变比C.标称变比D.实际变比13.电流互感器二次侧严禁（C ）。
A.开路B.短路C.通路D.以上都不对14.对一次设备起控制、保护、测量、监察等作用的设备称为（ B）。
A.监控设备B.二次设备C.辅助设备D.主设备15.下列不属于测量用电流互感器的精度等级是（D ）。
A. 0.2B. 0.5C.1D.D16.限流电抗器一般用于不超过（ B）千伏的电压等级接线中。
发电厂及变电站电气部分第二次作业题及答案.doc
第2次作业一、多项选择题（本大题共60分，共20小题，每小题3分）1.枢纽变电所的特点有（）。
A.电压等级高；B.传输容量大；C.负荷小；D.停电影响范围大；2.下列选项中属于单母线接线优点的是（）。
A.便于扩建；B.可靠性高；C.接线简单；D.投资少；3.发热对电气设备会产生哪些影响？（）A.使运行电流增大；B.使金属材料的机械强度下降；C.使导体接触部分的接触电阻增加；D.使绝缘材料的绝缘性能降低；4.关于母线的作用，下面正确的是（）。
A.将母线分段的目的是提高供电可靠性；B.加旁路母线的目的是在检修时不中断回路供电；C.母线的作用是汇集与分配电能；D.母线中电流一般比较小；5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。
A. 太阳辐射功率密度；B.导体的吸收率；C.导体的比热容；D.导体直径；6.下面属于一次设备的是（）。
A.发电机；B.电流互感器；C.通讯光纤；D.断路器；7.关于厂用电备用电源的说法，正确的是（）。
A.厂用电备用电源的备用方式分明备用和暗备用；B.当单机容量大于200MW时，需设置厂用启动电源；C.厂用备用电源是厂用电的一种；D.厂用备用电源对可靠性要求不高；8.厂用电各级电压母线按锅炉分段的接线方式有何优点（）。
A.若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；B.厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C.能保证电压波动在可接受的范围内；D.将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；9.根据电气设备和母线布置特点，室外配电装置通常分为（）。
A.中型配电装置；B.低型配电装置；C.高型配电装置；D.半高型配电装置；10.为提高导体的载流量，应采取措施是（）。
A.采用电阻率较小的材料，如铝、铝合金等；B.改变导体的形状，增加导体散热表面积；C.导体布置采用散热效果最佳的方式；D.采用电磁屏蔽，进而降低导体发热；11.以下哪些情况下可不校验热稳定或动稳定（）。
变电二次安装工题库及答案
正确 错误 正确答案：正确
43. 在高压开关主铺触头上并联电阻或并联电容的作用是一样的。
正确 错误 正确答案：错误
44. 变电所避雷针的接地可以直接与变电所接地网相连。
正确 错误 正确答案：错误
45. 电感元件在电路中并不消耗能量，它是无功负荷。
正确 错误 正确答案：错误
5. 在小电流接地系统中正常运行时，电压互感器二次辅助线圈的开口三角处有 100V 电压。
正确 错误 正确答案：错误
6. 要使硅稳压管正常工作，稳压电路的输入电压必须大于硅稳压管的稳定电压，流过硅稳压管 的电流必须小于其最大稳定电流。
正确 错误 正确答案：正确
7. 由于硅稳压管的反向电压很低，所以它在稳压回路中不允许反接。
变电二次安装工题库及答案
一、判断题 （共 49 题，共 98 分） 1. 楞次定律是表明磁通与能量的关系。
正确 错误 正确答案：错误
2. 电压 Uab 与电压 Uba 数值相等，即 Uab=Uba。
正确 错误 正确答案：错误
3. 矢量加减运算是运用三角形法则。
正确 错误 正确答案：错误
4. 在直流系统中，哪一级对地绝缘被破坏则那一级的对地电压就升高。
正确 错误 正确答案：正确
19. 蓄电池的放电率越高，容量越大
正确 错误 正确答案：错误
20. 零线就是地线。
正确 错误 正确答案：错误
21. 直流母线的正极用红色标志，负极用蓝色标记。
正确 错误 正确答案：错误
22.
电流互感器一次电流的大小与二次负载有关。 正确 错误
正确答案：错误
23. 变压器温度计指示是变压器周围的环境温度。
四川大学《发电厂变电所二次接线（1）》期末考试必备通关指导
《发电厂变电所二次接线（１）》复习资料一、单项选择题1．下面哪一个不是二次设备的作用（C）。
A.反应一次设备工作状态B.控制故障部分迅速退出工作C.分配电能D.控制低压设备2．在110kV及以上中性点直接接地系统中，在电压互感器二次绕组各相引出端装设 C 作为短路保护。
A.熔断器B.自动开关C.隔离开关3. 直流采样指将现场模拟量信号先转换为直流电压信号，再送至A/D转换器转换，一般是将其转换为（ A ）的直流电压。
A. 0-5V +5V4．在双灯制的控制信号回路中，断路器处于跳闸位置时， B 。
A.绿灯发闪光B.绿灯发平光C.红灯发平光5. 在双灯制的控制信号回路中，当断路器因自动装置动作而自动合闸时，B 。
A.绿灯发平光B.红灯发闪光C.红灯发平光6. 表示蓄电池从放电至终止电压的时间是（C）。
A.倍率B.时率C.放电率D.荷电保持能力7. 110kV及以下的隔离开关，通常采用（B）的操作方式。
A.远方操作B.就地操作8. 电气图形符号是按（ B ）状态表示的。
A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态9．在35kV及以下中性点不直接接地系统中，在电压互感器二次绕组各相引出端装设 A 作为短路保护。
A．熔断器 B．自动开关 C．隔离开关10．电压互感器的二次线圈，运行中一点接地属于__A____。
A.保护接地B.工作接地C.防雷接地。
11. 110KV及以上电压等级的电力系统（ A ）距离保护。
A.应当设置B.可根据需要设置C.无需设置12．BC-4型冲击继电器的工作原理是（ B ）。
A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理D.电流微分原理13. 对电压互感器二次回路的要求不包括（ C ）。
A.有一安全接地B.设置短路保护C.设置过载保护D.有防反馈电压的措施14．下列接地方式中，___B___不是电压互感器二次侧的接地方式。
发电厂变电所二次接线
《发电厂变电所二次接线（专科）》模拟试卷1一、单项选择题（每题2分，共16分）1．在110kV及以上中性点直接接地系统中，在电压互感器二次绕组各相引出端装设 作为短路保护。
A．熔断器 B．自动开关 C．隔离开关2．在110kV及以上中性点直接接地系统中，电压互感器二次侧采用 。
A．不接地 B．中性点接地 C．V相接地3．常用的铅酸蓄电池的开路电压为 。
A．1.5V B．1.25V C．2.1V4．在双灯制的控制信号回路中，断路器处于跳闸位置时， 。
A．绿灯发闪光 B．绿灯发平光 C．红灯发平光5．在双灯制的控制信号回路中，当断路器因自动装置动作而自动合闸时， 。
A．绿灯发平光 B．红灯发闪光 C．红灯发平光6． 不是直流操作电源的额定电压。
A． 380V B．220V C．48V7. 中性点非直接接地系统中发生单相金属性接地时，故障相对地电压为 。
A．电源相电压 B．电源线电压 C．零8. 电压互感器的二次线圈，运行中一点接地属于______。
A.保护接地B.工作接地C.防雷接地。
二、填空题（每空2分，共28分）1. 在双灯制的控制信号回路中，当断路器因继电保护动作而自动跳闸时，绿灯发 。
2. 在双灯制的控制信号回路中，断路器处于合闸位置时，红灯发。
3. 同步并列的方法分 和 两种。
4. 断路器的控制有 和 两种方式。
5. 项目代号包括 、 、 、 4个代号段。
6．在电气系统各相或各线内容不对称的情况下宜采用电气图的____________表示法。
7．变电所的直流系统由__________, __________和________组成。
三、问答题（每题5分，共20分）1. 隔离开关控制回路构成原则是什么？2. 为什么要装设交流绝缘监测装置?3. 为什么运行中的电流互感器二次侧不允许开路？4. 事故音响信号和预告音响信号的声响有何区别？四、名次解释（每题4分，共16分）1. 交流采样2. 蓄电池的额定容量和实际容量3. 断路器的“跳跃”4. 自同步并列五、看图按要求完成下面各题（共20分）如图为双母线接线中隔离开关的闭锁电路。
火力发电厂、变电所二次接线设计技术规定NDGJ 8-89
对应的旧标准:SDGJ 8-78火力发电厂、变电所二次接线设计技术规定NDGJ8-89主编部门：西北电力设计院批准部门：能源部电力规划设计管理局实行日期：1989年3月17日能源部电力规划设计管理局关于颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8-89的通知(89)电规技字第025号为适应电力建设发展的需要，我局委托西北电力设计院对《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78进行了修订。
经组织审查，现批准颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8—89，自发行之日起执行。
原颁发的《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78同时停止执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的西北电力设计院。
1989年3月17日第一章总则第1.0.1条火力发电厂、变电所二次接线设计技术规定，是吸取我国发电厂及变电所的建设运行方面的经验，参考国外先进技术和经验而编制的。
是二次接线设计应共同遵守的基本原则。
二次接线设计应安全可靠、技术先进、经济合理，力求简单，不断地认真总结经验，积极、慎重地采用和推广经过试验、鉴定的新技术和新产品。
第1.0.2条本规定适用于单机容量为12000～600000kW的新建火力发电厂及电压为35～500kV单台变压器容量为5000kV A及以上的新建变电所的二次接线设计。
对扩建和改建工程，可参照使用。
第 1.0.3条二次接线设计应积极采用经过审定的标准设计和典型设计，以加快设计速度，缩短设计周期，提高设计质量，并为保护及控制屏标准化生产创造条件。
第1.0.4条250V以上的电压不宜进入控制屏和保护屏。
第1.0.5条在发电厂、变电所二次接线设计中，除应执行本规定外，还应执行国家有关现行标准、规范和规程的规定。
第二章控制方式第2.0.1条单机容量为100000kW以下的发电厂，宜采用主控制室的控制方式，单机容量为100000～125000kW的发电厂，可根据具体情况，采用主控制室或单元控制室的控制方式，单机容量为200000kW及以上的发电厂，应采用单元控制室的控制方式。
《发电厂电气部分》课后答案 姚春秋
第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。
2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。
长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。
短时发热是指短路电流通过时引起的发热。
虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。
~~~~热量传递的基本形式：对流、辐射和导热。
对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。
提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。
4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。
计算方法见笔记“如何求θf”。
6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。
正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。
导体或电器必须能承受这一作用力，才能可靠的工作。
进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。
这种校验称为动稳定校验。
7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。
答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。
具体见笔记本章第五节。
8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。
火力发电厂、变电所二次接线设计规范
火力发电厂、变电所二次接线设计技术规定NDGJ 8-89主编部门：西北电力设计院批准部门：能源部电力规划设计管理局实行日期：1989年3月17日能源部电力规划设计管理局关于颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ 8-89的通知(89)电规技字第025号为适应电力建设发展的需要，我局委托西北电力设计院对《火力发电厂、变电所二次接线设计技术规定(强电部分)(试行)》SDGJ8—78进行了修订。
经组织审查，现批准颁发《火力发电厂、变电所二次接线设计技术规定》NDGJ8— 89，自发行之日起执行。
原颁发的《火力发电厂、变电所二次接线设计技术规定 (强电部分)(试行)》SDGJ8—78同时停止执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的西北电力设计院。
1989年3月17日第一章总则第1.0.1条火力发电厂、变电所二次接线设计技术规定，是吸取我国发电厂及变电所的建设运行方面的经验，参考国外先进技术和经验而编制的。
是二次接线设计应共同遵守的基本原则。
二次接线设计应安全可靠、技术先进、经济合理，力求简单，不断地认真总结经验，积极、慎重地采用和推广经过试验、鉴定的新技术和新产品。
第1.0.2条本规定适用于单机容量为12000～600000kW的新建火力发电厂及电压为35～500kV单台变压器容量为5000kVA及以上的新建变电所的二次接线设计。
对扩建和改建工程，可参照使用。
第1.0.3条二次接线设计应积极采用经过审定的标准设计和典型设计，以加快设计速度，缩短设计周期，提高设计质量，并为保护及控制屏标准化生产创造条件。
第1.0.4条250V以上的电压不宜进入控制屏和保护屏。
第1.0.5条在发电厂、变电所二次接线设计中，除应执行本规定外，还应执行国家有关现行标准、规范和规程的规定。
第二章控制方式第2.0.1条单机容量为100000kW以下的发电厂，宜采用主控制室的控制方式，单机容量为100000～125000kW的发电厂，可根据具体情况，采用主控制室或单元控制室的控制方式，单机容量为200000kW及以上的发电厂，应采用单元控制室的控制方式。
《变电站二次回路》By：国网技术学院 2018年版
国网技术学院
第一篇 二次回路基本知识
第一章二次回路
第一节概述
在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。二次设备之间的相互连接的回路系统称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
J01、J02、J03
001、002、003
18
变送器后回路
A001—A999
19
至微机系统数字量
D001---D999
20
至闪光报警装置
S001---S999
注：1、无备用电源自动投入装置的安装单位，序号7的标号可用于其他回路。
2、断路器或隔离开关为分相操动机构时，序号3、5、14、15等回路标号后应以A、B、C标志区别。
序号
装置类型
装置标号
屏（柜）端子排标号
1
变压器保护、高抗保护、母线保护
1n
1D
2
操作箱
4n
4D
3
变压器、高抗非电量保护
5n
5D
4
交流电压切换箱
7n
7D
5
母联（分段）保护
8n
8D
二、二次回路标号
（一）标号的作用
二次设备数量多，相互之间连接复杂。要将这些二次连接起来就需要数量庞大的二次连线或二次电缆，如何才能把每相二次线与二次设备的相互表述清楚呢？有效的方法是标号，按二次连接线的性质、用途和走向为每一根线按一定规律分配一个唯一的标号就可以把繁杂的二次次一一区分开来。
网络教育发电厂变电所二次接线答案
分数： 98.0完成日期：2010年12月19日 18点14分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。
一、单项选择题。
本大题共18个小题，每小题 2.0 分，共36.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电压互感器正常运行时近似为( B )A.短路状态B.空载状态2.电压互感器一次绕组接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（B，中）形式接在二次绕组回路。
( B )A.串联B.并联3.110KV及以上中性点直接接地系统的电压互感器二次侧一般采用( A )A.中性点接地B.U相接地C.V相接地D.不接地4.电压互感器的二次回路中( A )A.必须装设短路保护设备B.可以不装短路保护设备5.中性点直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。
( B )A.必须设置B.不需要设置6.在线路较多，继电保护较复杂，容量较大的变电所，常采用( D )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源7.蓄电池的开路电压指电池在开路状态下的端电压。
镉镍蓄电池的开路电压为( C )A. 2.1VB. 2.16-2.18VC. 1.25VD. 1.5V8.对于变电站额定电压为220V的直流电源系统，需要的铅酸蓄电池个数为( B )A.110B.118C.130D.1509.功率表测量的是功率的( C )A.瞬时值B.平均值C.有效值D.最大值10.同步并列的方法有自同步并列和准同步并列两种，其中自同步并列方式和准同步并列比较，冲击电流( A )A.大B.小C.相等11.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于( C )A.合闸B.跳闸C.预备合闸D.跳闸后12.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（( C )A.手动合闸B.手动分闸C.自动合闸D.自动分闸13.BC-4型冲击继电器的工作原理是( C )A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理14.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（）的直流电压。
发电厂及变电站的二次回路考试复习资料
发电厂及变电站的二次回路1. 在三相电路中，通常选用铁磁电动式三相两元件式无功功率表测量三相无功功率。
2. 断路器由继电保护动作而跳闸时，还要求发出事故跳闸音响信号。
它的实现也是利用“对应”原理设计的。
这句话是错误的。
3. 互感器的变换作用是将高电压、小电流变换成为低电压、大电流。
这句话是错误的。
4. 在一个发电厂和变电站内，控制电路和信号电路可以采用全部强电或全部弱电方式，但不能采用强电控制、弱电信号方式。
这句话是错误的。
5. 中央信号包括事故信号和预告信号。
6. 对于单母线馈线隔离开关，若采用气动、电动、电动液压操作的隔离开关，也可不必装设电磁锁。
7. 检查时，两灯泡是串联的，灯泡发暗光，且其中一只损坏时，光字牌不亮。
8. 电流互感器二次负荷以并联形式接在电压互感器的二次绕组回路。
这句话是错误的。
9. 同一套图中，只能选定一种图形形式进行表达。
10. 操作电源按电压等级可分为220kV、110kV、48kV和24kV四类。
这句话是错误的。
11. 电流互感器二次回路可以装设熔断器。
这句话是错误的。
12.电压互感器的二次回路应有一个可靠的安全接地点。
13. 电流互感器二次回路应有一个可靠的接地点，允许有多个接地点。
这句话是错误的。
14.硅整流电容储能直流系统是通过硅整流设备，将交流电源变换为直流电源，作为发电厂和变电站的直流操作电源。
15. 在正常情况下，通过跳、合闸操作线圈的电流不应大于操作回路最小动作电流及长期热稳定电流。
16. 浮充电运行是指将已充好电的蓄电池接带全部直流负荷，正常运行处于放电状态，当蓄电池放电到一定程度时，应及时充电。
这句话是错误的。
17. 隔离开关的电气闭锁电路与主电路接线方式无关。
这句话是错误的。
18. 对于分相操作的断路器，应有监视三相位置是否一致的措施。
19. 互感器有电压互感器和电流互感器。
20. 隔离开关没有灭弧机构。
21. 继电保护与测量仪表一般不合用电流互感器。
网络教育《发电厂变电所二次接线》答案
分数： 98.0完成日期：2010年12月19日 18点14分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。
一、单项选择题。
本大题共18个小题，每小题 2.0 分，共36.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电压互感器正常运行时近似为( B )A.短路状态B.空载状态2.电压互感器一次绕组接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（B，中）形式接在二次绕组回路。
( B )A.串联B.并联3.110KV及以上中性点直接接地系统的电压互感器二次侧一般采用( A )A.中性点接地B.U相接地C.V相接地D.不接地4.电压互感器的二次回路中( A )A.必须装设短路保护设备B.可以不装短路保护设备5.中性点直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。
( B )A.必须设置B.不需要设置6.在线路较多，继电保护较复杂，容量较大的变电所，常采用( D )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源7.蓄电池的开路电压指电池在开路状态下的端电压。
镉镍蓄电池的开路电压为( C )A. 2.1VB. 2.16-2.18VC. 1.25VD. 1.5V8.对于变电站额定电压为220V的直流电源系统，需要的铅酸蓄电池个数为( B )A.110B.118C.130D.1509.功率表测量的是功率的( C )A.瞬时值B.平均值C.有效值D.最大值10.同步并列的方法有自同步并列和准同步并列两种，其中自同步并列方式和准同步并列比较，冲击电流( A )A.大B.小C.相等11.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于( C )A.合闸B.跳闸C.预备合闸D.跳闸后12.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（( C )A.手动合闸B.手动分闸C.自动合闸D.自动分闸13.BC-4型冲击继电器的工作原理是( C )A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理14.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（）的直流电压。
二次接线网上作业题答案
东北农业大学网络教育学院二次接线网上作业题参考答案作业题一答案一、名词解释（20分，每题5分）1、一次接线：由一次设备连接在一起构成的电路就是一次接线，又叫主接线2、屏面布置图：是指从屏的正面看将各设备和仪表的实际位置按比例画出的正视图，它是屏背面接线图的依据。
3、不对应原则：利用控制开关的位置与断路器辅助触点的位置不对应接通事故音响信号的原则。
4、操作电源：在发电厂及变电所中对各种电气设备的操作、控制、保护、信号及自动装置提供供电电源的设备，即是操作电源二、简答题（40分，每题8分）1、原理接线图的特点？答：（1）通常是将—次接线和一次接线中的有关部分画在一起；（2）用统一的图形和文字符号表示；（3）其缺点是不能表明元件内部的接线、端子标号及导线连接方式等。
2、断路器的种类及特点和应用范围（试举出三种）？答：（1）少油断路器特点：用油少、体积小。
适用范围：在发电厂和变电所中应用最普遍的断路器。
（2）多油断路器特点：用油多、体积大。
适用范围：在新建的厂、所中已不再使用。
（3）空气断路器特点：不用绝缘油，其动作速度快、断流容量大、性能稳定、检修周期长、且无火灾危险；但其结构复杂。
(4)六氟化硫断路器特点：利用不燃气体六氟化硫作为灭弧和绝缘介质的新型断路器，断流能力大、绝缘距离小、检修周期长。
适用范围：多用于户外配电装置中。
（5）真空断路器特点：利用真空作为绝缘和灭弧介质，它的体积小、重量轻、性能稳定、免维护。
适用范围：主要用于35KV及以下的电压等级中。
3、C、PC、CD、T、PT、TD各自的含义是什么？答：C-合闸、PC-预备合闸、CD-合闸后；T-跳闸、PT-预备跳闸、TD-跳闸后。
4、断路器“跳跃”现象产生的原因是什么？答：在断路器的基本跳、合闸回路中，若手动合闸后控制开关的手柄尚未松开（即5-8触点仍闭合）或K1烧结。
若此时发生故障，则保护装置动作，触点K2闭合，跳闸线圈YT通电，使断路器跳闸，则QF2闭合，使接触器KM又带电，使断路器重新合闸，而故障没有切除，保护装置又动作使断路器又跳闸……5、常见的预告信号有哪些？答：（1）发电机、变压器等电器设备过负荷；（2）变压器油温过高、轻瓦斯保护动作及通风设备故障等；（3）SF6气体绝缘设备的气压异常；（4）直流系统绝缘损坏或严重降低；（5）断路器控制回路及互感器二次回路断线；（6）小电流接地系统单相接地故障；（7）发电机转子回路一点接地；（8）继电保护和自动装置交、直流电源断线；（9）信号继电器动作（掉牌）未复归；（10）强行励磁动作；（11）断路器三相位置或有载调压变压器三相分接头位置不一致；（12）压缩空气系统故障、液压操动机构压力异常等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络教育《发电厂变电所二次接线》标准答案————————————————————————————————作者：————————————————————————————————日期：分数： 98.0完成日期：2011年02月13日 12点20分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。
一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电气图形符号是按（）状态表示的。
( B )A.无电压、外力作用状态B.无电压、无外力作用状态C.有电压、无外力作用状态D.有电压、有外力作用状态2.“—”表示项目代号的（）代号段。
( A )A.种类代号段B.高层代号段C.位置代号段D.端子代号段3.电路图中断路器、负荷开关和隔离开关表示在（）位置。
( A )A.断开B.合闸4.二次接线图用于表示二次系统（）。
( C )A.工作原理B.元器件安装位置C.元器件间连接关系5.电压互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电压线圈以（）形式接在二次绕组回路。
( B )A.串联B.并联6.两个单相电压互感器采用V-V形接线方式，互感器一次绕组（）。
( A )A.不能接地B.必须接地7.变电所、110KV及以上系统的电压互感器二次侧一般采用（）。
( A )A.中性点接地B.U相接地C.V相接地D.不接地8.电压互感器的中性线和辅助二次回路中（）。
( B )A.必须装设短路保护设备B.可以不装短路保护设备9.中性点直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。
( B )A.必须设置B.不需要设置10.灯光监视的断路器控制电路中，绿灯闪光表示断路器处于（）。
( C )A.合闸B.跳闸C.预备合闸D.预备跳闸11.当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（）。
( C )A.手动合闸B.手动分闸C.自动合闸D.自动分闸12.BC-4型冲击继电器的工作原理是（）。
( A )A.电容充放电启动极化继电器B.电流积分原理C.电磁继电器原理13.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（）的直流电压。
( A )A.0-5VB.-5V-+5VC.0-10V DD.0-15V14.在线路较多，继电保护较复杂，容量较大的变电所，常采用（）。
( D )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源15.蓄电池的开路电压指电池在开路状态下的端电压。
镉镍蓄电池的开路电压为（）。
( C )A. 2.1VB. 2.16-2.18VC. 1.25VD. 1.5V16.蓄电池电解液的温度高，容量（）。
( A )A.大B.小C.和温度无关17.表征电池自放电性能的物理量是（）。
( D )A.倍率B.时率C.自放电率D.荷电保持能力二、多项选择题。
本大题共10个小题，每小题 4.0 分，共40.0分。
在每小题给出的选项中，有一项或多项是符合题目要求的。
1.二次电气图是用于反映二次系统（）等的一种电气工程图。
( ABC )A.工作原理B.组成C.连接关系D.电器设备安装位置2.下面是电气图的为（）。
( ABCD )A.电路图B.功能图C.端子接线图D.程序图3.电压互感器的作用有（）。
( BD )A.测量电压B.进行电压变换C.继电保护D.电气隔离4.两个单相电压互感器采用V-V形接线方式，能够得到（）电压。
( AB )A.线电压B.相对系统中性点电压C.相对地电压5.变电所内对断路器的控制方式有（）。
( AB )A.一对一控制B.一对N控制C.N对一控制D.N对N控制6.（）统称为中央信号。
( AB )A.事故信号B.预告信号C.位置信号D.继电保护和自动装置信号7.同步并列的条件有（）。
( ABC )A.待并两侧电压相等B.频率相同C.电压相位相同D.系统容量相等8.变电所的直流系统由（）组成。
( ABC )A.直流操作电源B.直流供电网络C.直流负荷9.非独立式直流电源有（）。
( AD )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源10.蓄电池的实际容量不是常数，受许多因素影响，主要有（）。
( ABD )A.放电率B.电解液比重C.电池电压D.电解液温度三、判断题。
本大题共13个小题，每小题 2.0 分，共26.0分。
1.电压互感器二次侧可以不装短路保护设备。
(错误)2.电流互感器二次侧不需要接地。
(错误)3.断路器的控制电路中一般设有防跳继电器构成电气防调回路。
(正确)4.隔离开关控制回路必须受相应断路器的闭锁，保证断路器在合闸状态下，不能操作隔离开关。
(正确)5.事故信号指变电所内发生事故时隔离开关动作的信号。
(错误)6.JC-2型冲击继电器是利用电容充放电启动极化继电器的原理构成。
(正确)7.以冲击继电器为核心的中央信号系统，在冲击继电器故障时，部分系统仍能工作。
(错误)8.系统同步点可设置在系统任意位置。
(错误)9.变电站综合自动化系统中，模拟量输入通道中一般有采样保持器，目的是在A/D采样期间保持输入信号不变，保证转换精度。
(正确)10.变电所的操作电源有直流操作电源和交流操作电源。
(正确)11.蓄电池的放电特性指蓄电池电压与放电电流之间的关系。
(错误)12.变电所直流系统中，发生一点接地故障系统将不能继续工作，必须立即停电。
(错误)13.硅整流电容储能直流系统的储能电容器泄漏电流大小检查可利用浮充运行时的浮充电流大小来反映。
(正确)分数： 96.0完成日期：2011年02月14日 21点12分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。
一、单项选择题。
本大题共17个小题，每小题 2.0 分，共34.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.“+”表示项目代号的（）代号段。
( C )A.种类代号段B.高层代号段C.位置代号段D.端子代号段2.继电器和接触器在电路图中表示的是线圈（）的状态。
( B )A.带电B.不带电3.二次电路图用于表示二次系统（）。
( A )A.工作原理B.元器件安装位置C.元器件间连接关系4.电流互感器一次绕组（）接于一次回路，测量仪表、继电保护和自动装置等的电流线圈以（）形式接在二次绕组回路。
( A )A.串联B.并联5.电压互感器二次绕组（）。
( B )A.不能接地B.必须接地6.发电厂的电压互感器多采用（）。
( C )A.中性点接地B.U相接地C.V相接地D.不接地7.中性点不直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。
( A )A.必须设置B.不需要设置8.断路器手动跳闸操作时，应先将控制开关置于（）。
( C )A.合闸B.跳闸C.预备跳闸D.跳闸后9.灯光监视的断路器控制电路中，绿灯发平光表示断路器处于（）。
( D )A.合闸B.跳闸C.预备合闸D.跳闸后10.220KV及以上的断路器为了实现单相重合闸或综合重合闸，多采用（）。
( B )A.三相操作B.分相操作11.下列系统中，（）应考虑同步问题。
( B )A.110KV及以下变电所B.220-500KV变电所12.变电所中主要采用的操作电源是（）。
( A )A.直流操作电源B.交流操作电源C.交直流混合操作电源13.35KV及以下电压等级的小容量变电所常采用（）。
( A )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源14.镉镍电池按放电电流与蓄电池的额定容量关系可分为四类，放电电流为（3.5-7）C5的蓄电池为（）。
( C )A.低倍率型B.中倍率型C.高倍率型D.超高倍率型15.蓄电池的开路电压指电池在开路状态下的端电压。
铅酸蓄电池的开路电压为（）。
( A )A. 2.1VB. 2.16-2.18VC. 1.25VD. 1.5V16.蓄电池电解液的比重大，电池的容量（）。
( A )A.大B.小C.和比重无关17.绝缘监测装置应能正确反映直流系统中任一极绝缘电阻的下降，当绝缘电阻降至（）时，应发出灯光和音响预告信号。
( A )A.15-20KΩ以下B.50KΩ以下C.100 KΩ以下D.500 KΩ以下二、多项选择题。
本大题共9个小题，每小题 4.0 分，共36.0分。
在每小题给出的选项中，有一项或多项是符合题目要求的。
1.电气图是一种简图，它是由（）表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
( AC )A.文字符号B.图形符号C.带注释的框D.设备实际图形2.电流互感器的作用有（）。
( BD )A.测量电流B.电流变换C.继电保护D.电气隔离3.强电控制断路器控制电压等级一般有（）。
( AB )A.110VB.220VC.380V4.变电所的信号装置包括（）。
( ABCD )A.事故信号B.预告信号C.位置信号D.继电保护和自动装置信号5.断路器事故跳闸可能原因有（）。
( ABC )A.继电保护装置动作B.控制回路故障C.保护装置误动作D.手动跳闸命令6.独立式直流电源有（）。
( BC )A.硅整流电容储能直流电源B.蓄电池电源C.电源变换式电源D.复式整流电源7.变电所的直流系统中，常用的电压等级有（）。
( ABC )A.48VB.110VC.220VD.380V8.蓄电池的运行方式有（）。
( BC )A.充电运行方式B.放电运行方式C.充放电运行方式D.浮充电运行方式9.硅整流电容储能直流系统中电容的日常检查内容包括（）。
( ABCD )A.电压检查B.泄漏电流检查C.容量检查D.熔断器检查三、判断题。
本大题共10个小题，每小题 3.0 分，共30.0分。
1.电流互感器应有防止二次回路开路的措施。
(正确)2.电流互感器二次回路应装设熔断器等做短路保护。
(错误)3.隔离开关可以单独操作，和接地隔离开关之间无联锁要求。
(错误)4.各接地隔离开关之间应有操作闭锁，目的是防止在带电情况下，合接地隔离开关。
(正确)5.预告信号是变电所内电气设备正常运行状态的信号。
(错误)6.极化继电器具有双位置特性。
(正确)7.变电所的断路器中，断路器断开后两侧电压来自相同电源时，断路器不需要经同步装置进行同步并列操作合闸。
(正确)8.变电所的同步系统应采用三相接线方式。
(错误)9.变电所中采样回路只能对电量信号进行采样。
(错误)10.实际工作中，可以根据电解液比重的变化来判断蓄电池放电程度，但不能作为蓄电池放电终了的标志。
(错误)。
