矿用照明综保ZBZ-10.0M工作原理简介

矿用照明综保工作原理

矿用照明综保工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII矿用照明综保工作原理简介ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。

本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。

下面结合电气原理图介绍一下其工作原理：1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成；2.1 主电路：由隔离开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ 等器件组成。

2.2 控制电路：由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成。

装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光。

在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ 吸合主接点CJ1~3闭合，127V网络负荷得电工作。

停止工作时，可按合TA，使CJ断电释放，断开主接点。

2.3 保护电路：主要有保护插件实现2.3.1 稳压电源：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电源。

2.3.2 照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)不足以使保护插件动作。

当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路。

同时发光二极管LED1(红色)给出信号指示。

2.3.3 信号短路保护电路：正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)不足以使保护插件动作。

矿用照明综保工作原理

矿用照明综保工作原理简介M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。

本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在或40KVA干式变压器及手动防爆开关的多体控制方式。

下面结合电气原理图介绍一下其工作原理：1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成；主电路：由隔离开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等器件组成。

控制电路：由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成。

装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光。

在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ吸合主接点CJ1~3闭合，127V网络负荷得电工作。

停止工作时，可按合TA，使CJ断电释放，断开主接点。

保护电路：主要有保护插件实现稳压电源：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电源。

照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)不足以使保护插件动作。

当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路。

同时发光二极管LED1(红色)给出信号指示。

信号短路保护电路：正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)不足以使保护插件动作。

当信号负载发生短路时，保护插件动作，继电器吸合，控制回路J1断开。

切断主电路，同时发光二极管LED2(黄色)给出信号指示。

漏电保护电路：在负荷侧127v状态未送电状态下，网络存在漏电故障时，电路可实现漏电闭锁。

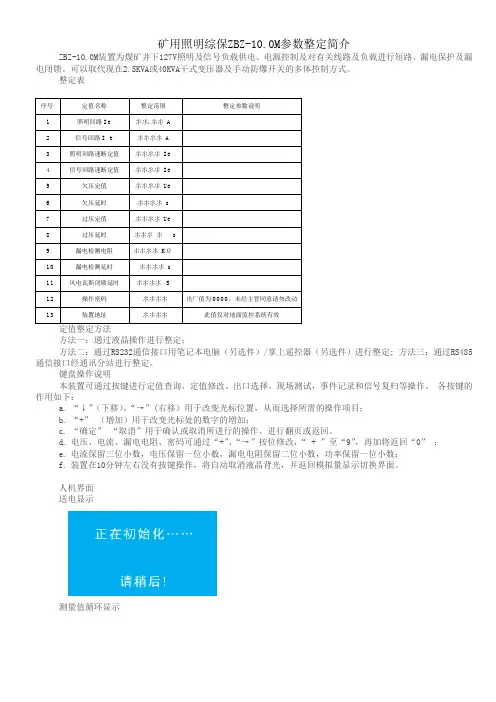

矿用照明综保ZBZ-10.0M参数整定简介

矿用照明综保ZBZ-10.0M参数整定简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。

可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。

整定表序号定值名称整定范围整定参数说明1照明回路I e 氺氺.氺氺 A2信号回路I e 氺氺氺氺 A3照明回路速断定值氺氺氺氺 Ie4信号回路速断定值氺氺氺氺 Ie5欠压定值氺氺氺氺 Ue6欠压延时氺氺氺氺 s7过压定值氺氺氺氺 Ue8过压延时氺氺氺氺s9漏电检测电阻氺氺氺氺 KΩ10漏电检测延时氺氺氺氺 s11风电瓦斯闭锁延时氺氺氺氺S12操作密码氺氺氺氺出厂值为0000，未经主管同意请勿改动13装置地址氺氺氺氺此值仅对地面监控系统有效定值整定方法方法一：通过液晶操作进行整定；方法二：通过RS232通信接口用笔记本电脑（另选件）/掌上遥控器（另选件）进行整定; 方法三：通过RS485通信接口经通讯分站进行整定。

键盘操作说明本装置可通过按键进行定值查询，定值修改、出口选择，现场测试，事件记录和信号复归等操作。

各按键的作用如下：a. “↓”（下移），“→”(右移）用于改变光标位置，从而选择所需的操作项目；b. “+”（増加）用于改变光标处的数字的増加；c. “确定”“取消”用于确认或取消所进行的操作、进行翻页或返回。

d. 电压、电流、漏电电阻、密码可通过“+”、“→”按位修改，“ + ”至“9”，再加将返回“0”；e. 电流保留三位小数，电压保留一位小数，漏电电阻保留二位小数，功率保留一位小数；f. 装置在10分钟左右没有按键操作，将自动取消液晶背光，并返回模拟量显示切换界面。

人机界面送电显示测量值循环显示按“+”（加），“→”(右移）“确定”或“取消”进入一级菜单密码输入正确后,进入下级菜单进行修改：（密码默认后就不用动直接确认就可以，修改参照定值整定表) 当用户选择“定值保存”时，显示界面如下“现场测试”界面。

万科ZBZ-10KVA照明综保装置

万科ZBZ-10/1140照明综保电气原理1、主电路由隔离开关GK一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等元件组成。

2、控制电路由熔断器5RD，接触器CJ线圈，起动按钮QA，停止按钮TA及综合保护器等组成。

装置投入工作时，首先闭合GK，使变压器ZB及控制电源有电工作，此时显示屏显示装置工作情况。

在127网络（负载侧）无漏电状态下可按合送电按钮QA，给CJ 线圈通电，CJ吸合主接点，127V网络负荷得电工作。

停电时可按TA，使CJ断电释放，断开主接点。

3、保护电路1）稳压电源：由控制电源36V，经整流桥整流和集成稳压器稳压，输出DC12V电压供给各级集成电路使用。

2）照明短路保护电路：经两个电流互感器采集信号，经照明保护电路整形、放大、输入到执行电路控制装置工作。

信号短路保护电路：经电流互感器采集信号，经信号保护电路整形、放大、输入到执行电路控制装置工作。

信号回路因白炽灯灯丝由冷却变为热态时，其电阻值相差甚大，在启动时瞬间电流信号近似开短路电流，此时有可能产生误动作，所以在信号短路保护电路中设置了延时环节。

3）漏电闭锁保护电路：在127V负载未送电的情况下，回路中存在漏电故障时，保护器内监测信号经端子A6，通过接触器辅助触点CJ4接地。

然后经漏电A、B、C相，输入到保护器内，通过漏电闭锁保护电路处理，使装置进行漏电闭锁。

4）漏电保护电路：在127V送电状态下，若发生漏电故障可实现漏电跳闸，其回路为，Za(Zb、Zc)漏电相经地，通过保护器插座端子A1，输入到漏电保护电路，使装置跳闸。

5）电缆绝缘危险指示电路：由保护内绝缘危险指示电路组成。

在127V网络对地绝缘电阻较高时，漏电信号电压较小，不足以启动触发器。

当网路对地绝缘电阻下降达到一定数值时（降至13K±10%）信号电压上升使触发翻转，其输出端由高电平跳变为低电平，显示屏给出绝缘危险信号指示，当电缆绝缘电阻恢复至大于13K时，显示屏显示正常工作状态。

矿用照明综保工作原理

矿用照明综保工作原理 This model paper was revised by the Standardization Office on December 10, 2020矿用照明综保工作原理简介M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。

本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V 的线路中，为井下127V照明及信号负载供电，取代现在或40KVA干式变压器及手动防爆开关的多体控制方式。

下面结合电气原理图介绍一下其工作原理：1、元件介绍2、电气原理本装置电气线路主要由主电路和控制、保护电路组成；主电路：由隔离开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等器件组成。

控制电路：由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成。

装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光。

在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ吸合主接点CJ1~3闭合，127V网络负荷得电工作。

停止工作时，可按合TA，使CJ断电释放，断开主接点。

保护电路：主要有保护插件实现稳压电源：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电源。

照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)不足以使保护插件动作。

当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路。

同时发光二极管LED1(红色)给出信号指示。

信号短路保护电路：正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)不足以使保护插件动作。

当信号负载发生短路时，保护插件动作，继电器吸合，控制回路J1断开。

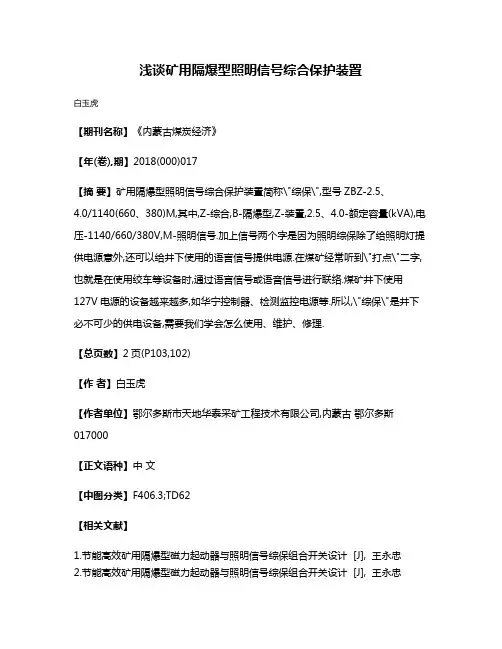

浅谈矿用隔爆型照明信号综合保护装置

浅谈矿用隔爆型照明信号综合保护装置
白玉虎
【期刊名称】《内蒙古煤炭经济》
【年(卷),期】2018(000)017
【摘要】矿用隔爆型照明信号综合保护装置简称\"综保\",型号ZBZ-2.5、
4.0/1140(660、380)M,其中,Z-综合,B-隔爆型,Z-装置,2.5、4.0-额定容量(kVA),电压-1140/660/380V,M-照明信号.加上信号两个字是因为照明综保除了给照明灯提供电源意外,还可以给井下使用的语言信号提供电源.在煤矿经常听到\"打点\"二字,也就是在使用绞车等设备时,通过语言信号或语音信号进行联络.煤矿井下使用127V电源的设备越来越多,如华宁控制器、检测监控电源等.所以,\"综保\"是井下必不可少的供电设备,需要我们学会怎么使用、维护、修理.
【总页数】2页(P103,102)
【作者】白玉虎
【作者单位】鄂尔多斯市天地华泰采矿工程技术有限公司,内蒙古鄂尔多斯017000
【正文语种】中文
【中图分类】F406.3;TD62
【相关文献】
1.节能高效矿用隔爆型磁力起动器与照明信号综保组合开关设计 [J], 王永忠
2.节能高效矿用隔爆型磁力起动器与照明信号综保组合开关设计 [J], 王永忠
3.KZXB—4型矿用照明信号综合保护装置 [J], 张卫国;王怀堂
4.10 kVA真空智能(远距离)矿用隔爆型照明信号综合保护装置 [J], 王军强;郭义兵;郝倩倩;游佩芳
5.KZXB—4型矿用照明信号综合保护装置 [J], 张卫国;王怀堂;崔岚
因版权原因，仅展示原文概要，查看原文内容请购买。

矿用照明综合保护说明书

标有这个图标的地方提供了危险状况的信息。可能的后果是：非常严重的伤害甚至死亡。
小心！
标有这个图标的地方是要您注意危险状况。可能的后果是：轻度或中度重伤和设备损坏。
注意！
在操作手册中标有这个图标的地方是要您注意有害的状况。可能的后果是：损坏邻近设备。
重要！
在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。
1.3运输安全装置和运载设备
为了确保运输安全，每件运输载体上的松动部件必须紧固，以防其位置意外移动，保护整个照明综保的平稳及手柄、玻璃等不被损坏。
附加运输安全设备用塑料袋、雨布等，以防起动器受潮。
1.4产品尺寸和重量
详见本操作手册第六章第六节。
第四章
本章包含有关安装照明综保资料，请注意警句和提示。
警告！
1.1操作手册的实用性
所有工作人员在任何时候都要熟悉照明综保操作手册的内容，这是毫无例外和绝对必要的。
1.2本操作手册的适用对象
照明综保的操作人员是本操作手册的适用对象，在工作面内的每一个人都必须阅读本操作手册。
这些人包括：
负责运输人员；
组装/拆卸工；
操作工；
进行工作面日常例行工作；
维护工；
检修工；
任何工作都要遵守本手册的安全指南，也要遵守矿方管理管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。
第一节
1.安装起动器
安装前检查
照明综保应装配良好，紧固螺栓无松动现象，手柄、按钮活动灵活，无卡滞现象。
第二节
适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中；
在交流50Hz，电压为1140V或660V的线路中；
■用黑色方块列出各项。

ZBZ

ZBZ-10/1140(660)M矿用隔爆型真空照明信号综合保护装置一、适用范围及用途ZBZ-10/1140(660)M矿用隔爆型真空照明信号综合保护装置（以下简称综合装置）适用于具有爆炸性气体（甲烷）和煤尘的矿井下，为127V照明及信号负载提供可靠的供电、综合控制和保护。

综合装置按GB3836-2000《爆炸性气体环境用电气设备》等有关标准设计、制造与检验。

二、型号及含义三、主要特点●核心控制部分采用美国进口微处理器电脑技术，使控制和保护更加稳定、方便和可靠。

●漏电保护采用附加直流源方式，漏电动作和漏电闭锁值在额定电压的75%～110%范围内非常稳定。

●具有良好的视窗界面，中文菜单设计，液晶屏幕显示，系统的工作状态清晰明了。

●能显示照明符合和信号符合的具体工作电流大小。

●照明短路和信号短路保护的整定电流值可随负荷大小进行现场整定，操作方便，保护距离长。

●设有启动电流和启动时间调整功能，能避免使用现场误动作情况的发生。

●该装置与本公司生产的矿用照明信号终端短路保护器配合，可实现负荷线路的远距离短路保护，保护距离可达2000米。

四、主要技术参数主变压器控制与保护保护范围重量额定容量接线方式额定电压（V）额定电流（A）漏电照明短路信号短路单相漏电动作整定电阻值单相漏电闭锁整定电阻值单相经1kΩ电阻接地分断时间相线短路分断时间相线短路分断时间10kV A Y/△1140/1335.06/43.42kΩ 4 kΩ≤0.25s≤0.25 s≤0.25s0-2000m260Kg △/△660/1338.75/43.4五、结构概述六、外形尺寸综合装置由隔爆外壳、主变压器和控制部分等组成。

隔爆外壳为方形，壳盖与壳身采用滑动止口结构，开启方便。

外壳上部的接线箱作为引进和引出电缆用，外壳右侧装有操作组合开关的手柄，并有观察窗，可以从外面观察到装置里面液晶汉显显示屏的指示状态。

壳体内的控制部分由控制器件板和真空交流接触器板组成。

矿用照明综合保护说明书

特别注意阅读“个人安全”一章，该部分包含了可能发生危险的重要资料。阅读本操作手册中的资料，并遵守手册中的指南。
3.字符与图标
安全指南所采用的下列字符和图标是操作手册中的重要资料。记住标志的形状和意义。
危险！
在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。
警告！
第三节
1.基本原则
1.1常规
要集中精力工作。熟悉您自己的工作环境。
1.2保护装备
穿戴工作服和佩带个保护装备。
通知您的伙伴：
您所在的确切地点；
您正在做的工作；
预计要工作多久。
先决条件
只有在安全、正常情况下才能起动，起动前要检查所有的保护功能是否正常和各参数整定是否合适。
1.4电压结构
保持与照明综保正常工作一致的电压结构。
注意！
进行安装或维修时必须切断电源。此外，要根据产品的技术参数（电压与电流）合理使用照明综保，以延长产品的寿命，减少事故的发生。
一．定值整定表及按键、界面说明按以下说明进行：
1.定值整定表
序号
定值名称
整定范围
整定参考说明出厂时整定1照明过流* * * A
负载实际电流不能超过整定电流值,
一般整定主变最大额定电流值
按下“确认”按钮，进入“现场测试”页面，进行各种保护试验，检查保护是否正常可靠，及故障报警显示是否正常。
3.2.3参数设置：
使用之前依据电源及负载情况参照以上相关标准和界面说明进行参数设置。
4.操作
4.1使用前的准备和检查
核对产品的铭牌，安全标志，规格型号
确认电压，频率。
4.2操作步骤
运行前用兆欧表测量各相间（测量时请拔掉矩形插头防止损坏保护器及开关电源）对地绝缘电阻。

矿用照明综保ZBZ-10.0M工作原理简介

矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。

可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。

1、元件介绍2、电气原理2.1、电气原理及操作程序：合上隔离开关GHK,控制变压器BK2得电，副边输出交流36V电压，为控制回路提供电源；同时，三相变压器BK1得电，副边输出三相交流127V,—方面为照明和信号回路提供工作电源；另一方面为综合保护装置WZB-7正常工作提供电源。

这时，综合保护装置WZB-7得电，工作灯亮，给出信号指示，进行各项功能的自检。

若线路正常，其保护结点K1闭合，为起动作好准备。

按下起动按钮QA，中间继电器ZJ得电吸合，其常开触点闭合，常闭触点断开。

于是，真空接触器CJ得电吸合并自保。

合位灯亮，给出相应的信号指示。

127V主线路接通，照明和信号回路正常工作。

按停止按钮TA,切断控制回路，中间继电器ZJ释放，真空接触器CJ跳闸。

合位和事件灯熄灭，工作灯亮，给出相应的信号指示。

127V主线路断开，照明和信号回路被切断。

2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮，DS2闭合，保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。

2.3.2 漏电动作试验按合漏试按钮，LS闭合, 保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。

通用保护器10照明操作手册

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。

小心！标有这个图标的地方是要您注意危险状况。

可能的后果是：轻度或中度重伤和设备损坏。

重要！在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。

■用黑色方块列出各项。

警告！当照明综保发生故障时，一定要先切断上一级电源才可开盖维修。

第一节安全指南综述这是本操作手册中所有各章节安全指南的一个摘要。

第三章储存和运输注意！安装前检查，整机装配良好，坚固螺栓无松动现象，手柄及按钮操作灵活。

通电试验，照明综保应无振动现象和明显噪声。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守矿方管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。

第一节安装照明综保安装前检查照明综保应装配良好，紧固螺栓无松动现象，手柄、按钮活动灵活，无卡滞现象。

接上电源，按下停止按钮，旋转隔离开关手柄到接通位置，显示屏亮，初始化完成后，按下起动按钮，检查动作是否正常可靠，照明综保应无振动现象和明显噪声。

第二节照明综保的使用条件及要求n适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中；n在交流50Hz，电压为1140V或660V的线路中；n海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa;n周围环境温度为-5℃~+40℃；n周围空气相对湿度不大于95%（+25℃）；n须防止水或其它液体浸入照明综保内部；n无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。

第三节测试运转注意！确保重新安装完运输时拆卸下来的所有固定元件。

PDF created with pdfFactory trial version 危险！您必须十分了解照明综保的操作方法，才能操作照明综保。

您必须经过对现有操作人员进行的作业培训，并通过实践加深对照明综保控制系统的了解。

矿用照明综保ZBZ-10.0M工作原理简介(1)

矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。

可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。

1、元件介绍2、电气原理2.1、电气原理及操作程序：合上隔离开关GHK,控制变压器BK2得电，副边输出交流36V电压，为控制回路提供电源；同时，三相变压器BK1得电，副边输出三相交流127V,—方面为照明和信号回路提供工作电源；另一方面为综合保护装置WZB-7正常工作提供电源。

这时，综合保护装置WZB-7得电，工作灯亮，给出信号指示，进行各项功能的自检。

若线路正常，其保护结点K1闭合，为起动作好准备。

按下起动按钮QA，中间继电器ZJ得电吸合，其常开触点闭合，常闭触点断开。

于是，真空接触器CJ得电吸合并自保。

合位灯亮，给出相应的信号指示。

127V主线路接通，照明和信号回路正常工作。

按停止按钮TA,切断控制回路，中间继电器ZJ释放，真空接触器CJ跳闸。

合位和事件灯熄灭，工作灯亮，给出相应的信号指示。

127V主线路断开，照明和信号回路被切断。

2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮，DS2闭合，保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。

2.3.2 漏电动作试验按合漏试按钮，LS闭合, 保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。

矿用照明综保ZBZ-10.0M技术参数简介

1140、660、380/133
额定电流A
4.1、7.0、12.2/34.7
5.1、8.7、15.2/43.4
接线方式
Y、△/△
Y、△/△
允许温升
85
85
绝缘等级
E
E
额定容量
2. 5 (KVA)
4 (KVA)
额定电压V
1140、660、380/133
1140、660、380/133
额定电流A
1.3、2.2、3.8/10.9
1
只
线圈电压36 V
17
QA
起动按钮
LAY3B
1
只
绿色
16
TA1 TA2
停止按钮
LAY3B
2
只
红色
15
DS1、2
照明、信号短路试验按
LAY3B
1
p
红色
14
LS
漏电试验按钮
LAY3B
1
只
红色
13
R2
陶瓷电阻
RX20-25W
1
只
1. 5KΩ土5%
12
ZD
整定按钮(行程开关)
LX19K-B
6
只
11
3FU、4FU
2.0、3.5、6.1/17.4
接线方式
Y、△/△
85
绝缘等级
E
E
2、执行标准：JB6312-1992, Q/DG102-2007, Q/DG102-2007
3、防爆型式：矿用隔爆型
4、防爆标志：Exd I
19
DH27
隔离幵关
DH27-120A
1
台
18
ZJ
中间继电器

照明综合装置与煤电钻综合保护装置

矿用隔爆型照明信号综合保护装置与矿用隔爆型煤电钻综合保护装置一、矿用隔爆型照明信号综合保护装置适用范围1用途1.1照明及信号负载的供电、电源控制以及短路、漏电保护等综合本装置为煤矿井下127V防爆电气设备，可以取代现有的2.5kVA或4kVA干式变压器及手动防爆开关的多体控制方式。

装置为矿用隔爆型，防爆标志“ExdI”。

1.3适用条件a. 海拔高度不超过2000m；b. 周围介质温度不超过-5℃～＋40℃；c. 周围空气的相对湿度不大于95％（＋25℃）；d. 在无强烈颠簸震动以及垂直面安装倾斜度不超过15°的地方；e. 无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；f. 可用于甲烷和煤尘爆炸危险的矿井中；Ue％）-25％～+10g. 电源电压允许波动范围：（1.4型号含义Z B Z —□/ □M照明额定电压V干式变压器容量kVA装置矿用防爆综合2 技术特征及基本参数2.1 基本参数见表1表122.1.2照明电缆短路保护见表2表3信号电缆短路保护见表2.1.33表。

0.15s，信号短路保护动作时间：小于0.4s2.1.4照明短路保护动作时间：小于。

2 kΩ2.1.5漏地电阻整定值。

2~4kΩ2.1.6漏地闭锁电阻动作值。

±10%2.1.7电缆绝缘危险指示值13kΩ。

漏地保护动作时间小于0.25s2.1.8%Ue。

-15～+10）工作电压允许波动范围：2.1.9（110kg。

4.0kVA ：2.5kV A ：95kg 2.1.10整机重量：结构概述3外具有凸出的底和盖。

壳盖与壳身采用转盖止口结构。

综合装置的隔爆外壳为圆筒形，漏外壳右侧装有操作隔离开关的手柄和检查短路、壳上部有一接线箱作为引进引出电缆用。

壳盖保证当隔离开关闭合时，电保护系统是否有效的试验按钮。

并有可靠的机械联锁装置，壳盖上方有一透明镜，可以从外面观察状态指隔离开关不能闭合。

不能打开，壳盖打开时，示灯。

主变压器与机芯的联接采用接线端子扳方式，检修时机芯可独立拿出。

安全矿灯的原理是什么

安全矿灯的原理是什么安全矿灯是一种用于矿山和其他黑暗环境下的照明设备。

它具有防爆、防水、防火等特点，并能提供稳定的光源。

安全矿灯的原理主要涉及电路和光学两个方面。

电路原理：安全矿灯采用了一种特殊的电路设计，以确保其安全可靠的运行。

一般情况下，它包括一套锂电池、LED灯珠和电路板。

首先，内置的锂电池是安全矿灯的主要动力源。

这种电池寿命长、能量密度高、重量轻，适合用于采矿等特殊环境。

在充电状态下，锂离子在正电极与负电极之间来回迁移，从而产生电流，为矿灯提供电能。

其次，LED灯珠是安全矿灯的光源。

LED灯珠具有高亮度、低功耗、高效率等优点，常用于照明装备。

安全矿灯中的LED灯珠通过电流控制器进行驱动，从而产生亮光。

同时，LED灯珠散热效果好，可避免因过热而引发其他安全问题。

最后，安全矿灯中的电路板起着连接和控制的作用。

电路板上包含了各种元器件，如电阻、电容、IC等，以实现对充电、放电、亮度调节等功用的控制。

电路板还可以通过防尘、防水的外壳和接口与其他组件紧密连接，保证灯具的防护性能。

光学原理：安全矿灯的光学原理主要依赖于LED灯珠内部的发光机制。

当电流通过LED灯珠时，LED表面的PN结（P型和N型半导体的结合）会受到激发，从而使LED 发射光线。

LED灯珠的颜色由其半导体材料决定。

例如，常用的LED灯珠使用的是氮化镓（GaN）材料，可以发出蓝光。

同时，通过加入荧光粉材料，可以将一部分蓝光转化为其他颜色的光，如白光。

这种技术叫做白光LED发光技术。

为了提高发光效果，安全矿灯一般会采用透镜进行光束均匀化和集光。

透镜可以将LED发出的光线聚焦，使其更集中、更明亮。

透镜的设计也直接影响了矿灯的照明效果和照射距离。

除了电路和光学原理，安全矿灯还应用了人体工程学设计，以提高使用者的舒适感和安全性。

例如，矿灯可以具备轻巧易携带、角度可调、手部握持等功能。

这使得工人可以更方便地使用矿灯、调节照射角度，并减少意外伤害的风险。

煤电钻综保

目录随着机械化采煤的普及，煤电钻综保用的已经非常少了。

但是它作为一个典型的煤矿低压电器，还是有自身的特点的。

况且还是有人在使用它的。

我们就讲一下煤电钻综保的原理。

即使你现在不用了，看一下也是有好处的。

煤电钻综保的特点：凡是使用过煤电钻的朋友都知道，煤电钻综保是没有启动按钮的，它只有一个隔离开关和停止（试验）按钮。

如下图：煤电钻及其综合保护器的使用方法是这样：1、合上综保的隔离开关，这是综保内的接触器CJ并不吸合，综保本身也没有启动按钮。

2、当按下电钻本身的手控开关2K时，煤电钻综保内的接触器CJ吸合。

3、松开电钻的手控开关，综保内的接触器CJ就会释放，这时，从接触器CJ以后的电路，包括连接综保与电钻的电缆都不带电。

我们看一下上面的原理图，电钻手控开关2K只控制了三相负载电源，与综保之间并没有控制线连接，他是怎么控制综保内部的接触器CJ吸合与释放的哪？这就是煤电钻综保所特有的电路。

我们下一贴再讲。

煤电钻综保不用外接控制电缆，就可以实现远程控制。

这个功能是由煤电钻综保所特有的电路，先到回路实现的。

其原理如下：（点击图片可放大）一、电钻启动电钻启动时，首先按下电钻上面的手控开关2K，这时便接通了先到回路。

如图中红色线所示，从综保插件内的+20V电源开始——D13——插件19脚——主回路b相电缆——电钻的绕组——主回路c相——主接触器常闭点CJ4和CJ5——插件9脚——插件内部电阻R8——二极管D14——继电器1J的线圈——3j2常开接点（当127V主回路五短路故障时，此点闭合）——插件11脚——插件内部电源负极。

继电器1J有电吸合，常开接点1J1闭合，将CJ线圈电源回路接通（如图中紫色线所示），主触点闭合，接通主回路电源，电钻启动运转。

于此同时，主接触器吸合后，打开辅助常闭触点Cj4和cj5，切断先到回路。

这时，为1J线圈提供电源的是由电流互感器LH感应出的信号经过D8-D11组成的桥式整流电路整流之后提供的。

电光ZBZ-10.0照明综保说明书

使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。

本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。

对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。

可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。

WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。

在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。

装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。

具备事件顺序记录、及事件、遥测、遥信远传等功能。

具备完备的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。

矿用隔爆型10KVA照明综合保护装置

8(KVA)
10(KVA)
额定电压（V） 1140、660、380/127
1140、660、380/127 1140、660、380/127
额定电流（A） 3.04、5.25、9.11/27.28 4.05、6.10、12.15/36.37 5.06、8.75、15.18/45.46
接线方式
Y、△/△
4
阻值低于 10K±20%时，故障灯闪烁，并提示线路绝缘值过低。当绝缘故障排除，电阻值大于危险值时，故障灯熄灭，解除危险指示信号。 9、瓦斯闭锁：可选择 “开关量开动”输入或“开关量闭动”输入，也可将该功能关闭。 10、风电闭锁可选择 “开关量开动”输入或“开关量闭动”输入，也可将该功能关闭。 11、温度保护可选择“打开”或“关闭”该功能，可设置超温点。 4.1.2 保护技术参数 1 短路保护：动作时间 80～400mS 可调。 2 欠压保护：按照设定参数及时间动作。 3 过压保护：动作时间 5S。 4 漏电保护：1K 接地动作时间＜250mS 5 漏电闭锁：动作时间≤500mS 6 风电闭锁：动作时间 200ms，解锁延时 0～20S 可调。 4.1.3 测量技术参数 1 开关额定工作电压：127V。 2 保护测量单元工作电压：127V。 3 保护测量单元正常工作电压范围：Ue±10%。 4 保护器开关额定工作电流：1~50A。 5 额定工作频率：50Hz。 6 漏电检测回路：漏电闭锁回路——电压 DC12V，电流＜2mA。 4.1.4 显示部分本保护器显示包括一个有背光功能的 4×8 汉字字符型液晶显示屏，一个红色故障灯，一个绿色电源灯，一个合分闸信号灯，一个绿色通讯灯。在正常工作时显示屏将同时显示线路工作电压、工作电流及其线路绝缘电阻。在整定时通过按键显示各种菜单、各种整定参数值、故障参数值以及试验结果。在正常工作时故障指示灯熄灭、电源指示灯点亮，若开关处于合闸状态，则合闸指示灯亮，在保护器发现故障报警时（如短路、欠压等）红色故障灯闪动，保护器跳闸后红色故障灯点亮。 4.1.5 故障查询故障查询可记录 50 次故障，包括故障电流、故障电压、故障类型、故障发生时间。故障按发生的时间倒序排列，即发生故障的时间越近，序号越小。如果故障发生超过 50 次，则可查询最新的 50 次故障。超过 50 次的故障记录被自动覆盖。由于累计信息里可最多记录 9999 次故障，而故障清零和累计清零不一定同时发生，可能导致累计信息与故障查询的结果不一致。所以如果保护器故障已经发生超过 50 次，譬如为 51 次，那么累计信息中查到的“故障跳闸次数”为 51，而故障查询中仅可查到最新的 50 次故障。 4.1.6 累计信息查询故障跳闸次数、短路次数最大可记录 9999 次。 4.1.7 试验功能

新长防ZJZ10

新长防ZJZ10.0照明综保说明书
本说明书中所指的灯具，是指矿井照明用灯具。

照明综保属于矿用电气设备，其性能、结构及工作原理等均应符合国家相关标准的规定，并应在矿井内安全可靠地使用。

2、照明综保必须具有以下主要技术性能：（1）电压波动范围不大于10%,电压波动范围大时，应在明显处设置电压指示器。

（2）灯具不应有频闪现象；灯泡应均匀稳定，无明显的闪光和闪烁现象。

6、本说明书中所指的防爆灯具是以安全为前提的防爆灯具。

防爆灯在结构、性能和工作原理上都与普通灯不同。

8、本综保产品由重庆华鹏电气有限公司生。

ZBZ照明信综合保护装置原理与维修

照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。

照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。

标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。

现在给出一个照明综保变压器与本体的连接示意图。

下帖我们讲照明综保主回路工作原理。

点击下图可放大。

我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。

其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。

在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。

这样分析起来就比较简单了。

等大家熟悉了之后，再来讲保护插件的工作原理。

就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。

上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。

电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。

这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。

这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V 相分出一根，为Xb。

U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。

U、V、W是接照明灯用的，Xa、Xb是接信号用的。

当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。

照明或信号负载就会得到电源工作。

当按下停止按钮，交流接触器KM断为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。

有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。

其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
