诺基亚常见的故障与排除
诺基亚常见的故障与排除一、诺基亚1600用电池开机出现一行英文（TEST MODE），用电源表加电就可以正常开机。
（1110，1112，1116，2310，6030，2610）解决方法：把电池触片类型检测脚的接地电容和压敏电阻拆掉即可。
二、诺基亚1600开机显示车载模式（在显示屏左下角显示一个小汽车）（1110，1112，1116，2310，6030，2610）解决方法：把尾插重新清洗或更换，或者直接把耳机的检测脚（ACI，HEADINT）直接接地第一种加热修复手机信号方案绝技：（一）、局部加热元器件的方法。
工具：电烙铁维修目标：找出故障部位。
要点：加热什么手机故障消失，就是该元器件有问题。
逐个单独加热，就是为了准确的把握究竟具体是什么元器件损坏引起。
应用诀窍：如果我们意外的发现手机在用风枪补焊IC或用电吹风吹干后，手机故障消失。
但手机冷却一段时间后故障又出现，再次加热后故障又消失，如此反复，那么我们就可以用这样的方法来具体找出微小的故障点！此法甚妙，大家不妨一试!具体说明：用电烙铁加热局部器件，如果加热CPU，手机能够出现信号，故障可能就在CPU上，我们可以试着更换CPU；如果加热中频IC或音频IC故障可能就在音频或中频IC上；加热13MHz主时钟时钟晶体，有信号了，手机的故障可能就是时钟晶体不起振引起。
特别值得一提的是，很多手机无信号都是13MHz频率发生偏移引起无信号的，我们可以用加热来判断手机无信号是否由13MHz主时钟引起。
而且这种方法，对音频IC和中频IC故障也比较有效。
在实际维修表面，局部加热的方法可以辨别故障部位，整机加热的方法可以模糊修复部分手机的这类故障。
（二）、局部加热的理论依据：现在我们来分析一下这种现象的原因：手机的集成IC内部都是由晶体半导体够成，晶体半导体稳定的工作，必须有稳定的温度、湿度。
如果手机受潮或在恶劣的环境下连续工作，经半导体的自然调整，手机在正常的环境下就不能正常工作，也就是说，它的电气指标参数发生改变。
诺基亚720(720T)一二级维修手册-拆机教程
LCM Technical Training
Training Group
CONFIDENTIAL
维修手册
Ver1.0 shishaowei
2013.03.26
一、二级维修中心专用
诺基亚公司版权所有 Copyright © Nokia Corporation. 此材料，包括文件编辑和任何相关的电脑程序都受到 诺基亚公司的版权控制保护。诺基亚公司保留所有权利。任何或所有关于此材料的复制，再造，保存，传播和翻 译都需要诺基亚公司的授权认可。此材料所有内容均是保密信息，严禁向其它诺基亚未受权认可的公司或个人展 示或传播。 目录
虽然我们尽可能地确保此文档的精确性，但仍可能有错误出现。 如果有你发现任何错误或有更多的建议，请用以下电子邮件地址与诺基亚联系：
mail to: fugang.qiu@
请注意此文档可能会进行更新或修改，因此请保持使用最新版本。
告诫与注意
请参考手机用户说明以了解操作，服务以及保修相关的重要安全信息。同样要注意以下要求:
NMP/CMO Sales and Marketing Customer Care China LCM Technical Training Training Group
2. 电池和充电器信息
PAGE 4 (34) CONFIDENTIAL
Ver1.0 shishaowei
2013.03.26
本设备由充电电池供电。本手机需由 BP-4GWA 电池供电方可使用。本手机需由诺基亚充电器 AC-50C 供电方可使 用。电池可以充电、放电几百次，但最终会失效。当设备的待机时间和通话时间明显比正常时间缩短时，请更换 电池。 仅可使用经诺基亚认可的电池，且仅可使用经诺基亚认可，适用于此型号设备的充电器为电池充电。使用 未经认可的电池或充电器可能存在火灾、爆炸、泄露或 发生其他危险的风险。
手机维修教程PPT课件
手机维修的一般流程
在接到故障机时，应该按照下列流程去做：
（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压 源的输出值应当调到和电池一样的值，
（4）先通病后特殊。
（5）先末级后前级。
(6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理 可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。
维修手部分、PA、电子开关和
一些与温度相关的软故障的维修中，因 为当这些部分出问题时，它们的表面温 升肯定是异常的。具体操作时可用下列 方法：①手摸；②酒精棉球；③吹热风 或自然风；④喷专用的致冷剂。器件表 面异常的温升情况有助于判断故障。
维修手机的常用方法
维修手机的常用方法
(9) 重新加载软件 该方法在其它所有家用电器维修中均不
采用，但在手机维修中却经常采用。其原因 是：手机的控制软件相当复杂，容易造成数 据出错、部分程序或数据丢失的现象，因而 造成一些较隐蔽的“软”故障，甚至无法开 机，所以与其它家用电器不同，重新对手机 加载软件是一种常用的、有效的方法。
手机维修教程--基础篇
Mobile Maintenance Course--Basic Chapter
培训课件/基础教程/工作安排/工作计划
培训人：
日期：
故障分类 常见电子元器件的故障特点
故障机检修原则 故障检修步骤 维修手机的常用方法 手机维修的一般流程
PART 01 故障分类
故障原因
引起手机故障的原因
6、修 对于已经无效的元器件进行调换，焊接。
故障检修步骤
对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分 的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压 损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤， 在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同 点，进水的手机，如没有及时处理，时间一长就被氧化，断线
手机维修实例

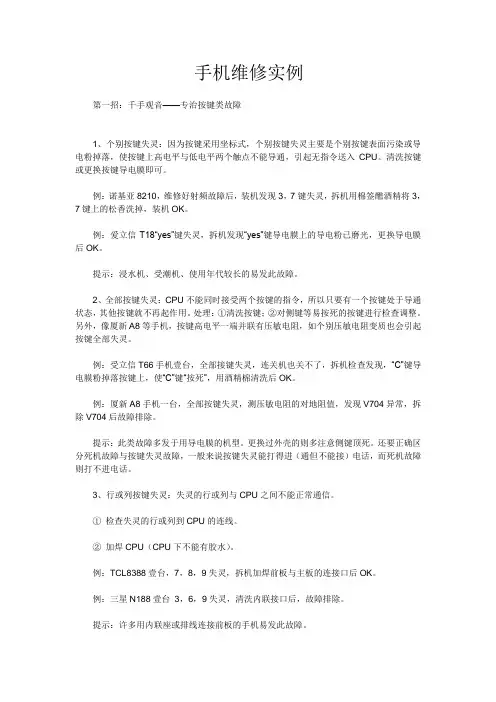

手机维修实例第一招：千手观音——专治按键类故障1、个别按键失灵：因为按键采用坐标式，个别按键失灵主要是个别按键表面污染或导电粉掉落，使按键上高电平与低电平两个触点不能导通，引起无指令送入CPU。
清洗按键或更换按键导电膜即可。
例：诺基亚8210，维修好射频故障后，装机发现3，7键失灵，拆机用棉签醮酒精将3，7键上的松香洗掉，装机OK。
例：爱立信T18“yes”键失灵，拆机发现“yes”键导电膜上的导电粉已磨光，更换导电膜后OK。
提示：浸水机、受潮机、使用年代较长的易发此故障。
2、全部按键失灵：CPU不能同时接受两个按键的指令，所以只要有一个按键处于导通状态，其他按键就不再起作用。
处理：①清洗按键；②对侧键等易按死的按键进行检查调整。
另外，像厦新A8等手机，按键高电平一端并联有压敏电阻，如个别压敏电阻变质也会引起按键全部失灵。
例：受立信T66手机壹台，全部接键失灵，连关机也关不了，拆机检查发现，“C”键导电膜粉掉落按键上，使“C”键“按死”，用酒精棉清洗后OK。
例：厦新A8手机一台，全部按键失灵，测压敏电阻的对地阻值，发现V704异常，拆除V704后故障排除。
提示：此类故障多发于用导电膜的机型。
更换过外壳的则多注意侧键顶死。
还要正确区分死机故障与按键失灵故障，一般来说按键失灵能打得进（通但不能接）电话，而死机故障则打不进电话。
3、行或列按键失灵：失灵的行或列与CPU之间不能正常通信。
①检查失灵的行或列到CPU的连线。
②加焊CPU（CPU下不能有胶水）。
例：TCL8388壹台，7，8，9失灵，拆机加焊前板与主板的连接口后OK。
例：三星N188壹台3，6，9失灵，清洗内联接口后，故障排除。
提示：许多用内联座或排线连接前板的手机易发此故障。
第二招：双雷惯耳——专治听筒故障判断：拔“112“测量听筒触点是否有跳变电压。
