midas常见问题汇编
midas建模常见问题
midas建模常见问题Midas “模型”中的常见问题解答1. 如何进⾏⼆维平⾯分析？具体问题MIDAS/Civi 为三维空间分析程序，如何进⾏⼆维平⾯分析？相关命令模型〉结构类型...问题解答“结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平⾯、Y -Z 平⾯、X-Y 平⾯、约束RZ ）。
建⽴模型时，直接在本对话框定义相应的平⾯结构类型（X-Z 平⾯、Y-Z 平⾯、X-Y 平⾯）即可。
相关知识三维空间模型的⼀个节点有6个⾃由度。
当结构类型定义为⼆维平⾯类型后，⼀个节点的⾃由度就变成3个。
对于⼆维平⾯类型结构的节点定义边界条件时，只对相应的3个⾃由度定义约束即可。
相关问题2. 如何修改重⼒加速度值？具体问题物理重⼒加速度为2/8.9s m ，⼯程重⼒加速度为2/10s m 。
在程序中如何查看并修改重⼒加速度值？相关命令模型〉结构类型...问题解答可以在“结构类型”对话框中查看重⼒加速度值。
程序默认的重⼒加速度是物理重⼒加速度2/806.9s m ，如需要按⼯程重⼒加速度进⾏计算，可在本对话框直接修改重⼒加速度值即可。
相关知识进⾏特征值分析时需要单元或节点的质量数据，单元的⾃重转化为质量时，程序将利⽤此重⼒加速度计算单元或节点的质量。
相关问题3. 使⽤“悬索桥建模助⼿”时，如何建⽴中跨跨中没有吊杆的情况？*具体问题使⽤“悬索桥建模助⼿”建⽴中跨为奇数跨的悬索桥模型（中跨跨中没有吊杆的情况），程序提⽰错误“遵守事项：中间距离数为偶数”。
如何建⽴中跨为奇数跨的悬索桥模型？相关命令模型〉结构建模助⼿〉悬索桥...问题解答使⽤“悬索桥建模助⼿”功能只能建⽴偶数跨的模型。
需要建⽴奇数跨度模型时，⾸先利⽤建模住⼿建⽴原奇数跨+1跨（偶数跨）的模型，然后删除中跨跨中的吊杆单元，再利⽤“悬索桥分析控制”功能重新更新节点坐标以及⼏何初始刚度即可。
相关知识使⽤“悬索桥建模助⼿”建⽴的模型，往往与⼯程师预想的模型有些差异（例如主塔与加劲梁的连接处以及边界条件等），此时就要⽤户⾃⼰调整模型⾄预想模型。
midas常见问题与解答
答：计算收缩和徐变至少要定义一个施工阶段。但是如果没有输入时间依存材料，程序就不能计算收缩和徐变。
问：
答：中国规范中没有明确给出强度发展函数。
问：
答：如抗压和抗拉刚度应属于平面内刚度,抗弯应属于平面外刚度。
问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？
答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。
MIDAS/Gen软件常见
问题与解答
一、建模
问：
答：1，需要重新定义层数据，并定义好刚性楼板假定，也包括地面标高的指定；
2，需要对自重和质量进行定义；
3，风荷载及反应谱荷载没有导进来，需要在Midas中重新定义；
4，地下室顶板处的约束条件需要按照satwe中的定义进行约束；
5，Satwe勾选了考虑P－delta分析时，在Midas中需要定义P－delta分析控制才能考虑P－delta效应；
问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转？
答：会考虑扭转，可以通过偏移距离控制扭矩大小。
问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？
答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。
问：DXF文件导入时，需要注意什么问题？
答：需要注意的问题如下：
1，可以选择想导入的层，对于不想导入的层在导入时就过滤掉；
2，注意单位，当单位不一致时可以通过放大系数进行控制，或者导入模型面，要打断，否则读取不了，可以在CAD中对模型进行炸开后再导入；

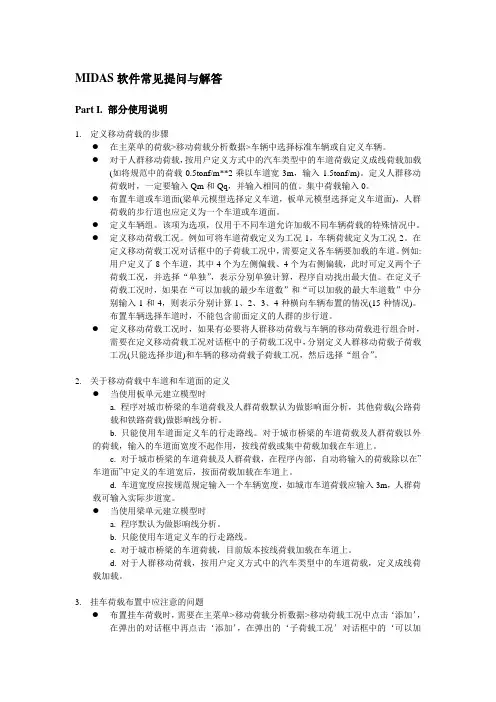

2019-MIDAS软件常见提问与解答
MIDAS软件常见提问与解答Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
●定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
●定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
midas常见问题汇总
Part I.部分使用说明1. 定义移动荷载的步骤l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
l 定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
l 定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义l 当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
midas常见问题与解答
m i d a s常见问题与解答(总72页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MIDAS/Gen软件常见问题与解答目录MIDAS/Gen软件常见问题与解答........................................................ 错误!未定义书签。
一、建模 ................................................................................................. 错误!未定义书签。
问：对于satwe模型转换这块，需要注意的那些问题 ..................... 错误!未定义书签。
问：DXF文件导入时，需要注意什么问题.......................................... 错误!未定义书签。
问：程序如何实现相似层，相同的楼层是否能修改一个就可以了.错误!未定义书签。
问：如果要考虑地下室的地基土与结构的相互作用，请问弹簧刚度怎样确定.错误!未定义书签。
问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转 ......................................................................................................... 错误!未定义书签。
问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现.错误!未定义书签。
问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定............. 错误!未定义书签。
问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法 ................................................................................................. 错误!未定义书签。
Midas常见问题
1、如何利用板单元建立变截面连续梁（连续刚构）的模型？建立模型后如何输入预应力钢束？使用板单元建立连续刚构(变截面的方法)可简单说明如下：1）首先建立抛物线(变截面下翼缘) ；2）使用单元扩展功能由直线扩展成板单元，扩展时选择投影，投影到上翼缘处。
；3）在上翼缘处建立一直线梁(扩展过渡用)，然后分别向横向中间及外悬挑边缘扩展成板单元；4）使用单元镜像功能横向镜像另一半；5) 为了观察方便，在单元命令中使用修改单元参数功能中的修改单元坐标轴选项，将板单元的单元坐标轴统一起来。
在板单元或实体块单元上加预应力钢束的方法，目前设计人员普遍采用加虚拟桁架单元的方法，即用桁架单元模拟钢束，然后给桁架单元以一定的温降，从而达到加除应力的效果。
温降的幅度要考虑预应力损失后的张力。
这种方法不能真实模拟沿钢束长度方向的预应力损失量，但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束，所以目前很多设计人员普遍在采用这种简化分析方法。
MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块，以满足用户分析与设计的要求。
2、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接？可以在主梁之间隔一定间距用横向虚拟梁连接，并且将横向虚拟梁的两端的弯矩约束释放。
此类问题关键在于横向虚拟梁的刚度取值。
可参考有关书籍，推荐E.C.Hambly写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。
3、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接？可否自己编辑截面形式可以在定义截面对话框中点击"数值"表单，然后输入您自定义的截面的各种数据。
您也可以在工具>截面特性值计算器中画出您的截面，然后生成一个截面名称，程序会计算出相应截面的特性值。
您也可以从CAD中导入截面(比如单线条的箱型截面，然后在截面特性值计算器中赋予线宽代表板宽)。
MIDAS常见问题解答
1、施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？初始材龄就是该单元被激活参与工作时的材龄. 材龄则意义更广泛(初始材龄+激活后的经过时间). 湿重混凝土凝浇注时的重量.2、请问，在进行柱的设计时可以进行螺旋箍筋柱的设计吗？如果能应怎样使用：目前MIDAS程序中提供螺旋箍筋柱的验算,填写验算用截面数据即可.3、另外在线用户帮助里的部分内容和软件里面不一样。
如帮助里面的：“从主菜单中选择设计> 混凝土设计规范>柱设计...。
从主菜单中选择设计> 混凝土设计参数> 混凝土设计表> 修改柱截面数据...。
”这些在软件的“设计”菜单下面都没有这是为什么（我用的是最新下载的试用版）。
还有一个问题就是请帮我看一下我附带的模型错在那里上，进行柱的设计时为什么不能满足。
名称不同是因为联机帮助修改更新没有跟上,这部分正在做工作.4、计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？时间依存材料（抗压强度）输入时为何没有中国规范？计算收缩和徐变至少要定义一个施工阶段。
中国规范中没有明确给出强度发展函数。
5、我的意思是计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？不填写就不能计算.6、请问节点默认是固结吗，为什么在计算的时候提醒可能发生奇异？此节点为一个梁单元被划分的交点。
发生奇异的原因，请查看FAQ中的相关解答。
节点不能说默认是固结的，比如两个桁架单元的连接点。
MIDAS软件常见提问与解答
1）问: 在MIDAS软件中施工阶段分析采用何种模型?答: 施工阶段模拟中的模型概念有两种，一种是累加模型概念，一种是独立模型概念。
累加模型的概念就是下一个阶段模型继承了上一个阶段模型的内容(位移、内力等)，累加模型比较容易解决收缩和徐变问题。
但较难解决非线性问题。
举例说，当下一个施工阶段荷载加载时，上一个阶段已发生位移的模型容易发生挠动时(比如悬索桥模型)，上一阶段的荷载也应同时参与该施工阶段的非线性分析中，而此时累加模型很难解决该类问题。
独立模型的概念就是每施工阶段均按当前施工阶段的所有荷载、当前模型进行分析，然后作为当前施工阶段的分析结果，两个施工阶段分析结果的差作为累加结果。
此类模型较容易使用于大位移等非线性分析中。
但不能正确反应收缩和徐变。
目前MIDAS的施工阶段模拟实际上隐含了这两种模型的选择。
在分析>施工阶段分析控制中，当选择"考虑非线性分析"选项时，程序按独立模型计算，当没有选择该项时，按累加模型分析。
至于具体的工程，应选择哪种模型，应由用户判断。
MIDAS软件目前正考虑升级的部分:1. 将施工阶段采用模型，由隐式改为用户选择。
这不是单纯的改文字。
2. 在帮助文件中尽量对各种结构的施工阶段模拟提供分析模式。
2）问: 在MIDAS软件中静力荷载工况定义中的类型中包括了所有的荷载，为什么菜单下面还有移动荷载工况和支座荷载工况等内容呢?答: 静力荷载工况中的荷载类型正如它的名字为"静力"类型。
当用户需要分析移动荷载处于某一个位置时的情况，即手动决定移动荷载位置后，再做静力分析时，需要在此定义相应的移动荷载工况，也为后处理中自动生成荷载组合做准备。
支座沉降分析数据中的支座荷载工况其实与移动荷载的概念差不多。
举例说明，当有9个支座时，每个支座都可能发生沉降时，该功能可以由自动计算所有可能的沉降组合，因此提供的也是相当于"动态"的结果。
midas常见问题与解答
答：原因是没有将结构自重转换为质量。具体操作如下：“模型>结构类型>将结构自重转换为质量”。
问：在
答：刚性楼板是在“模型>建筑物数据>层”，在“楼板刚性楼板”一栏中选择“考虑”即可，程序默认为“考虑”，即所有楼层都按刚性板考虑；如果想解除某一层楼板的刚性，可在“楼板刚性楼板”一栏中选择“不考虑”，此时该层楼板按弹性板来考虑，需要设计者在该楼层建立楼板（用板单元建立）即可。
问：在建立层数据时如何使中间层节点不形成层数据？
答：程序一般默认将根据竖向节点的坐标生成各层及名称，你可以将不真实的层 (层间节点生成的)移到左面去除，然后再形成层数据即可。
问：在定义层数据时，输入的地面标高是起什么作用的？
答：在“模型>建筑物数据>控制数据”中输入相应的地面标高时，程序自动计算风荷载时，程序将自动判别地面标高以下的楼层不考虑风荷载作用，注意此功能不是用来定义地下室的。
4，CAD建模有重复的线条时导入的模型有重复的单元，导入后我们利用F12键删除重复单元；
5，最后利用节点合并功能把CAD中作图中有偏差的点合并；
6，在CAD中作图的每一个图层，导入Midas后会作为一个结构组，这样会很方便我们修改模型，所以我们在CAD里建模时就应该往有利用我们修改模型设定图层；
7，导入到Midas中，线条默认为梁单元，面默认为板单元，如果为其他单元类型，要对单元类型进行编辑。
问：板单元形状规则，但是无法改成剪力墙单元？
答：是板单元的坐标轴问题，x轴不在X－Y平面内，无法转换，可以新建一个板单元，然后统一坐标轴，再进行转换。
问：建楼板时，对板单元进行了分割，怎样才能快速分割和板相连的梁单元？
midas常见问题与解答
MIDAS/Gen软件常见问题与解答目录MIDAS/Gen软件常见问题与解答........................... 错误!未定义书签。
一、建模 ............................................... 错误!未定义书签。
问：对于satwe模型转换这块，需要注意的那些问题 ......... 错误!未定义书签。
问：DXF文件导入时，需要注意什么问题.................... 错误!未定义书签。
问：程序如何实现相似层，相同的楼层是否能修改一个就可以了错误!未定义书签。
问：如果要考虑地下室的地基土与结构的相互作用，请问弹簧刚度怎样确定错误!未定义书签。
问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转 ..................................................... 错误!未定义书签。
问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现错误!未定义书签。
问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定 ..... 错误!未定义书签。
问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法 ................................................. 错误!未定义书签。
问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续错误!未定义书签。
问：如何施加偏心 ....................................... 错误!未定义书签。
问：剪力墙开洞后，定义的层是不是必须重新生成，且重新生成的层必须包含剪力墙开洞节点，否则不计算 ................................... 错误!未定义书签。
midas常见问题汇编
midas常见问题汇编此资料系本⼈⼀段时间的使⽤⼼得及根据MIDAS⽹页上QA资料的整理，希望能对各位有所帮助。
1、问：定义板厚时，⾯内厚度与⾯外厚度是什么意思？程序计算⾃重时如何取值？答：板的⾯内厚度是⽤来计算板的⾯内抗拉及抗压刚度的；⾯外厚度是⽤来计算板的⾯外抗弯刚度的。
假设N为⾯内厚度，W 为⾯外厚度，程序计算⾃重时⼀般取⽤N值；当N=0、M>0时，以M值计算⾃重。
2、问：梁、柱、墙配筋设计是如何考虑的？答：⽬前版本程序提供的计算书是根据实际配筋的验算结果，⽽⾮是求构件所需配筋⾯积的过程。
⼀、梁的配筋设计根据《混规》的⽅法，取⽤内⼒包络值进⾏配筋计算。
当计算结果显⽰超筋时，可以调⼤钢筋直径，再进⾏配筋设计。
程序内定配筋只提供两排钢筋，多排时可通过加⼤每⼀排的钢筋数量再进⾏验算。
⼆、柱的配筋设计程序是按《混规》附录F的双偏压⽅法计算配筋的，具体过程是根据⽤户定义的柱截⾯尺⼨，程序按构造要求先定好钢筋根数，再根据定义的钢筋直径按顺序对各组组合内⼒进⾏承载⼒计算，当截⾯承载⼒不满⾜时，再选⽤下⼀个钢筋直径进⾏计算，直⾄截⾯承载⼒满⾜所有组合内⼒的要求。
因为双偏压设计是⼀个多解的过程，所以程序必须按上述操作才能输出⼀个合理的配筋结果。
另外程序也提供验算的功能，可在设计>钢筋混凝⼟设计参数>编辑验算⽤柱截⾯数据⾥先定义好钢筋布置，再通过设计>钢筋混凝⼟截⾯验算>柱截⾯验算进⾏验算。
三、剪⼒墙的配筋设计⽬前版本剪⼒墙的配筋设计没有考虑边缘构件的设计要求，剪⼒墙是按直线段墙来做配筋设计的，具体设计⽅法见《混规》中有关规定。
另外Gen691版本暂时屏蔽了对剪⼒墙沿层⾼⽅向划分的功能，对于想进⾏细分的剪⼒墙可⽤下⾯的⽅法进⾏处理。
如下图所⽰，现在需要对中间层的剪⼒墙进⾏细分。
⾸先使⽤模型>单元>分割将中间层的剪⼒墙进⾏细分。
在模型>建筑物数据>⽣成层数据中⽣成层，然后将3、4、5层解除刚性板假定；将细分的每⼀层的墙单元定义为⼀个墙号；进⾏设计，该层墙体的配筋取横向划分后最下⾯的墙号2的配筋。
MIDAS常见问题解答
MIDAS/Gen常见问题解答
D 满足规范的位移条件要求，求得最终的索力； E 将此索力按照初始荷载小位移条件下的初始单元内力输 入，注意此时需将索的张力去掉； F 再定义反应谱分析参数，做反应谱分析即可。
MIDAS/Gen常见问题解答
21、问：如何快速求出结构中各个索单元的最终索 力？
答：MIDAS中有个求“未知荷载系数”的功能，可以实现 快速求出索单元的最终索力。 具体步骤参考如下： A 对每根索都定义一种荷载工况，有N个索就定义N个荷载工 况。 B 对每根索加单位初拉力（外荷载），做静力分析。
MIDAS/Gen常见问题解答
18、问：什么时候考虑偶然偏心影响，什么时候考 虑双向地震作用？
答：查看控制扭转的位移比的结果时，如果最大位移比 平均位移不大于1.2时，建议考虑偶然偏心的影响；如果比 值超过1.2时，建议考虑双向地震作用。
MIDAS/Gen常见问题解答
19、问：P-DELTA分析在MIDAS中是怎样实现 的？
如图所示，现在需要对中间层的剪力墙 进行细分。首先使用模型>单元>分割 将中 间层的剪力墙进行细分。在模型>建筑物数 据>生成层数据中生成层，然后将3、4、5层 解除刚性板假定；将细分的每一层的墙单元 定义为一个墙号；进行设计，该层墙体的配 筋取横向划分后最下面的墙号2的配筋。此 时墙号2的内力值即是中间层墙的内力值， 唯一不同的是墙号2的墙高较中间层的层高 小，因为按照规范中进行剪力墙配筋设计 时，墙高只是影响偏心距增大系数η，一般 情况下对于剪力墙η值为1，所以墙高对墙 配筋设计的影响不大。
MIDAS/Gen常见问题解答
9、问：考虑偶然偏心后结构整体分析结果怎么看？ 荷载工况EX(ES)、EX(RS)是什么意思？
MIDAS软件常见提问与解答
MIDAS软件常见提问与解答1、>动力分析反应谱分析时是要将自重转化为质量的>但稳定分析要不要将自重转化为质量？>稳定分析要用到质量矩阵吗？屈曲分析不需要质量矩阵，所以稳定分析不需要将荷载转化为质量。
前面所述是猜想您的模型中有动力或反应谱分析控制数据而没有删除所致。
2、>我用板单元建了一个单箱四室的连续梁模型。
加自重及二期恒载的时候，是可以从结果－>分析结果表格里得到每个单元每个节点内力值的，但是我把移动荷载和支座沉降的却不能得到，在结果－>内力－>板单元内力里可以看到节点的平均值，但是表格里的值却都是0，不知道为什么？表格里目前提供每延米长的内力，请在表格中查看内力(单位长度)。
另外，因为该功能输出的均为最大值(或最小值)，您不能将他们累加而得截面内力。
由局部方向内力的合力功能获得截面内力时，需要将移动荷载转换为静力荷载。
即先求出不利位臵，然后乘以冲击系数后进行加载。
在单箱四室的板单元模型中，由局部方向内力的合力功能获得截面内力时，要注意选取的点应为各端点(上部外挑翼缘端点和底板端点)，注意查看是否选择了所有需要选择的截面。
3、>1 做一座钢管拱桥的稳定分析，为柔性吊杆，用索单元模拟，结果系统提示索单元> 不能用于稳定分析，该怎么模拟好？>2 另外，系统提示移动荷载分析不能与稳定分析同时进行，也就是说我只能手动> 加载汽车车队等活载，如果桥跨大，而车道又多的话，手动加载很费力，不知道有没有方便点的方法？>3 还有，做稳定分析时，要把自重转化到xyz三个方向吗，如果是的话，可以说一下原因吗，别的软件好象没有这一说法的？1.索单元不能做稳定分析，需要将索单元转换为桁架单元。
2.稳定分析是针对某一种荷载工况或荷载组合的，属于静力分析的范畴。
移动荷载是一种动态荷载，荷载的位臵是变化的，也就是说每个加载位臵的稳定安全系数是不同的。
所以移动荷载的稳定分析只能依靠用户手动决定移动荷载的位臵，并针对该位臵的荷载做稳定分析。
Midas自己使用问题总结
Midas自己使用问题总结Midas Gen自己使用问题总结注意：Midas Gen使用操作内容绝大部分都可以在“程序主菜单-帮助”系统中查到，非常方便。
一、零散问题总结1、Midas中的质量MIDAS中转换“质量”分两种，一种是“自重”，一种是“其他荷载”，前者在“模型－〉结构类型”中，后者在“模型－〉质量－〉将荷载转换成质量”中。
在MIDAS/Gen中，“模型> 质量> 将荷载转换成质量...”中不能将单元的自重转换为质量。
如果要做动力分析(包括地震动力分析)，将结构的自重转化为质量，必须要在结构类型中设定相关条目。
即：可以通过“模型－〉结构类型－〉将结构的自重转换为质量”将模型中的单元质量自动转换为动力分析或计算静力等效地震荷载所需的集中质量。
2、Midas“由荷载组合建立荷载工况”该项目将荷载组合中的各荷载工况的组合建立为新的荷载工况。
对非线性单元(如索、只受拉或只受压单元)由于其非线性特性，单纯将各荷载工况的分析结果进行线性组合(荷载组合)是错误的，此时应该使用该功能将荷载组合(如 1.2D+1.4L)定义为一个荷载工况作用于结构上，方能得到正确的分析结果。
路径：从主菜单中选择荷载> 由荷载组合建立荷载工况...或者….从树形菜单中选择静力荷载> 由荷载组合建立荷载工况...3、“刚域效果”与“设定梁端部刚域”刚域效果：自动考虑杆系结构中柱构件和梁构件(与柱连接的水平单元)连接节点区的刚域效应，刚域效应反映在梁单元中，平行于整体坐标系Z轴的梁单元将被视为柱构件，整体坐标系X-Y平面内的梁单元将被视为梁构件。
路径：从主菜单中选择模型> 边界条件> 刚域效果...或者从树形菜单的菜单表单中选择模型> 边界条件> 刚域效果设定梁端部刚域：该功能主要适用于梁单元(梁、柱)间的偏心设定。
当梁单元间倾斜相交，用户要考虑节点刚域效果时，需使用该功能进行设定。
（完整版）midas常遇问题总结,推荐文档
（完整版）midas常遇问题总结,推荐文档B：midas civil1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆（默认是这样），计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积，所以应该输入下1个阶段灌浆。
2、时间依存材料（徐变收缩）中28天零期混凝土立方体抗压强度标准值单位一定要看好，否则输入小了，总是提示你约束有误，我就犯了两回这样的错误，在边界条件上找了半天没有发现错误，其实是这个标号输入太小。
3、对于新手初次使用midas，一定要注意单位，记得一次有个同事在cad里划分好单元（单位mm），midas中定义的单位是m，导入后就是什么也没有，找了半天发现是单位不对，像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时，如果阵型始终达不到质量的90%，建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度，其他荷载都使用施工阶段荷载！！6、预应力钢束特性值中导管直径如果输入错误（我曾经给输入大了100倍，主梁断面给扣了所剩无几），结果计算出恒载反力出现负值！！7、移动荷载分析控制数据中计算位置杆系单元应点选内力（最大值+当前其他内力）及应力。
8、midas进行psc验算时，正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright 这6个点中有一个点应力是最小的，那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------9、midas中支座沉降只能考虑竖向位移，不能考虑纵桥向及横桥向位移（在计算拱桥时需要考虑纵桥向位移）。
MIDAS使用的常见问题
Part I. 部分使用说明1. 定义移动荷载的步骤λ在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
λ对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
λ布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
λ定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
λ定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
λ定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义当使用板单元建立模型时λa. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
MIDAS软件常见提问与解答
MIDAS软件常见提问与解答Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
●定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
●定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
midas学习中的常见问题及解答(DOC)
模型”中的常见问题4.1 如何进行二维平面分析？ (3)4.2 如何修改重力加速度值？ (3)4.3 使用“悬索桥建模助手”时，如何建立中跨跨中没有吊杆的情况？* (3)4.4 使用“悬臂法桥梁建模助手”时，如何定义不等高桥墩？ (4)4.5 程序中的标准截面，为什么消隐后不能显示形状？* (4)4.6 如何复制单元时同时复制荷载？ (5)4.7 复制单元时，单元的结构组信息能否同时被复制？ (5)4.8 薄板单元与厚板单元的区别？ (6)4.9 如何定义索单元的几何初始刚度？ (6)4.10 索单元输入的初拉力是i端或j端的切向拉力吗？ (7)4.11 如何考虑组合截面中混凝土的收缩徐变？ (8)4.12 定义收缩徐变函数时的材龄与定义施工阶段时激活材龄的区别？* (8)4.13 如何自定义混凝土强度发展函数？ (9)4.14 如何定义变截面梁？* (9)4.15 使用“变截面组”时，如何查看各个单元截面特性值？* (10)4.16 如何定义鱼腹形截面？ (11)4.17 如何定义设计用矩形截面？* (11)4.18 如何输入不同间距的箍筋？* (12)4.19 定义联合截面时，“梁数量”的含义？ (13)4.20 如何定义哑铃形钢管混凝土截面？ (13)4.21 导入mct格式截面数据时，如何避免覆盖已有截面？ (14)4.22 如何定义“设计用数值型截面”的各参数？ (16)4.23 如何考虑横、竖向预应力钢筋的作用？ (17)4.24 板单元“面内厚度”与“面外厚度”的区别？ (18)4.25 定义“塑性材料”与定义“非弹性铰”的区别？ (19)4.26 定义“非弹性铰”时，为什么提示“项目：不能同时使用的材料、截面和构件类型”？204.27 为什么“非弹性铰特性值”不能执行自动计算？ (21)4.28 为什么“非弹性铰特性值”自动计算的结果P1〉P2？ (21)4.29 程序中有多处可定义“阻尼比”，都适用于哪种情况？ (22)4.30 如何定义弯桥支座？* (24)4.31 如何快速定义多个支承点的只受压弹性连接？ (25)4.32 如何模拟满堂支架？ (25)4.33 如何连接实体单元和板单元？ (25)4.34 如何模拟桩基础与土之间的相互作用？ (26)4.35 梁格法建模时，如何模拟湿接缝？ (27)4.36 为什么用“弹性连接”模拟支座时，运行分析产生了奇异？* (27)4.37 为什么两层桥面之间用桁架单元来连接后，运行分析产生奇异？* (28)4.38 “梁端刚域”与“刚域效果”的区别？ (28)4.39 为什么定义梁端刚域后，梁截面偏心自动恢复到中心位置？ (29)4.40 为什么“只受压弹性连接”不能用于移动荷载分析？ (29)4.41 为什么“刚性连接”在施工阶段中不能钝化？ (30)4.42 如何考虑PSC箱梁的有效宽度？ (30)4.43 为什么只考虑节点质量进行“特征值分析”时，程序提示“ERROR”？ (31)4.44 如何删除重复单元？ (31)第四章 “模型”中的常见问题4.1 如何进行二维平面分析？具体问题MIDAS/Civi 为三维空间分析程序，如何进行二维平面分析？相关命令模型〉结构类型...问题解答“结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平面、Y-Z 平面、X-Y 平面、约束RZ ）。
midas常见问题汇总
Part I.部分使用说明1. 定义移动荷载的步骤l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
l 定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
l 定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义l 当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此资料系本人一段时间的使用心得及根据MIDAS网页上QA资料的整理，希望能对各位有所帮助。
1、问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。
假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。
2、问：梁、柱、墙配筋设计是如何考虑的？答：目前版本程序提供的计算书是根据实际配筋的验算结果，而非是求构件所需配筋面积的过程。
一、梁的配筋设计根据《混规》的方法，取用内力包络值进行配筋计算。
当计算结果显示超筋时，可以调大钢筋直径，再进行配筋设计。
程序内定配筋只提供两排钢筋，多排时可通过加大每一排的钢筋数量再进行验算。
二、柱的配筋设计程序是按《混规》附录F的双偏压方法计算配筋的，具体过程是根据用户定义的柱截面尺寸，程序按构造要求先定好钢筋根数，再根据定义的钢筋直径按顺序对各组组合内力进行承载力计算，当截面承载力不满足时，再选用下一个钢筋直径进行计算，直至截面承载力满足所有组合内力的要求。
因为双偏压设计是一个多解的过程，所以程序必须按上述操作才能输出一个合理的配筋结果。
另外程序也提供验算的功能，可在设计>钢筋混凝土设计参数>编辑验算用柱截面数据里先定义好钢筋布置，再通过设计>钢筋混凝土截面验算>柱截面验算进行验算。
三、剪力墙的配筋设计目前版本剪力墙的配筋设计没有考虑边缘构件的设计要求，剪力墙是按直线段墙来做配筋设计的，具体设计方法见《混规》中有关规定。
另外Gen691版本暂时屏蔽了对剪力墙沿层高方向划分的功能，对于想进行细分的剪力墙可用下面的方法进行处理。
如下图所示，现在需要对中间层的剪力墙进行细分。
首先使用模型>单元>分割将中间层的剪力墙进行细分。
在模型>建筑物数据>生成层数据中生成层，然后将3、4、5层解除刚性板假定；将细分的每一层的墙单元定义为一个墙号；进行设计，该层墙体的配筋取横向划分后最下面的墙号2的配筋。
此时墙号2的内力值即是中间层墙的内力值，唯一不同的是墙号2的墙高较中间层的层高小，因为按照规范中进行剪力墙配筋设计时，墙高只是影响偏心距增大系数η，一般情况下对于剪力墙η值为1，所以墙高对墙配筋设计的影响不大。
这种情况下如果查看层结果输出，可以在后处理的时候，利用定义塔块的功能，输出所要层的分析结果，具体操作如下：结果>分析结果表格>层>定义多塔，如上图将1F、2F、6F、屋顶定义成一个塔块就可以了。
3、问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。
4、问：在弧形轴线上的生成的矩形柱，其方向按整体坐标系布置，如何将其改为按圆心方向布置（单元坐标轴z轴的方向指向圆心）？答：使用修改单元参数来实现，具体操作如下：模型》单元》修改单元参数,“参数类型”选“单元坐标轴方向”，“形式”选择“参考点”，选择圆弧的圆心，点击“适用”键即可。
5、问：建楼板时，对板单元进行了分割，怎样才能快速分割和板相连的梁单元？答：针对程序没有提供自动分割相邻梁单元的功能，分割了板单元后，选择所有板边缘的节点，利用菜单模型》节点》投影的功能，“投影类型”选择“将节点投影在平面上”，将节点投影到梁所在的平面，注意要勾选菜单的“分割交叉杆系单元”选项，这样就可以快速分割相邻的梁单元了。
6、问：模型分析发生奇异时，如何快速查找模型问题？答：注意检查下面几项内容：一、有重复节点、单元，未分割单元的节点（自由节点），可通过“收缩单元”功能来查看；或者用显示单元号和节点号，看是否有重复的单元号和节点号。
二、如果两个索单元交叉分割形成了节点，此节点又不在梁单元或其它单元上时，此时的结构为几何可变体，容易产生奇异。
解决办法可以通过“合并单元”的功能，将交叉位置断开的单元合并成一个单元。
7、问：选择由程序自动计算钢构件的“计算长度系数”时，应该注意那些问题？答：主要应注意以下几方面问题：一、程序自动计算方法采用的是《钢结构设计规范》GB50017-2003中的附录D的方法。
二、注意当计算长度系数Ky、Kz等于10的时候，此时的计算长度系数可能有错。
产生这种情况主要是由于：A．构件的线刚度与同它相连构件的线刚度比太大。
B．此构件两端可能存在无约束连接，如与其连接的构件中有铰接或桁架单元等情况。
这时可以利用人为指定构件的计算长度系数的功能，具体操作如下：设计>一般设计参数>计算长度系数。
8、问：在MIDAS/Gen中建立模型时，如何考虑楼板刚性及弹性问题?答: 刚性楼板是在模型>建筑物数据>层在“楼板刚性楼板”一栏中选择“考虑”即可，程序默认为“考虑”，即所有楼层都按刚性板考虑；如果想解除某一层楼板的刚性，可在“楼板刚性楼板”一栏中选择“不考虑”，此时该层楼板按弹性板来考虑，需要设计者在该楼层建立楼板（用板单元建立）即可。
9、问：在建立层数据时如何使中间层节点不形成层数据？答：程序一般默认将根据竖向节点的坐标生成各层及名称，你可以将不真实的层(层间节点生成的)移到左面去除，然后再形成层数据即可。
10、问：在定义层数据时，输入的地面标高是起什么作用的？答：在模型>建筑物数据>控制数据中输入相应的地面标高时，程序自动计算风荷载时，程序将自动判别地面标高以下的楼层不考虑风荷载作用，注意此功能不是用来定义地下室的。
11、问:定义刚性楼板后，显示的楼面刚心在原点处是什么原因？答：原因是没有将结构自重转换为质量。
具体操作如下：模型>结构类型>将结构自重转换为质量。
12、问：不用修改模型，如何用自己定义的截面进行钢构件验算？答：可以利用设计截面的功能实现，具体操作如下：设计>设计截面，在弹出的编辑截面菜单里选择需要编辑的截面，直接对截面进行编辑即可。
然后再重新进行钢构件截面验算。
13、问：PKPM中刚性板及弹性楼板在MIDAS/Gen中如何实现？答：一、PKPM中的“刚性楼板”即楼板面内无限刚，面外刚度为零。
MIDAS/Gen中只需在定义层数据时选择考虑刚性板即可。
二、PKPM中的“弹性板6”即采用壳元真实计算楼板平面内和平面外的刚度。
MIDAS/Gen中用板单元建立楼板，在定义板厚时真实输入板的面内和面外厚度。
注意在定义层数据时应该选择不考虑刚性板。
三、PKPM中的“弹性板3”即假定楼板平面内无限刚，楼板平面外刚度是真实的。
MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入平面内厚度为0，平面外厚度为楼板真实厚度。
注意在定义层数据的时候，应该选择考虑刚性板。
四、PKPM中的“弹性膜”即程序真实的计算楼板平面内刚度，楼板平面外刚度为零。
MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入板平面内厚度为实际厚度，平面外厚度为0，定义层数据时选择不考虑刚性板。
14、问：当结构中用板单元或实体单元模拟转换梁的时候，如何查看转换梁的设计弯矩？答：可利用程序中局部方向内力的合力的功能，具体操作如下：结果>局部方向内力的合力。
选择一些板单元的边缘(或一些实体单元的平面)，将这些边缘上的节点(或实体单元平面上的节点)的各内力相加，然后将相加的内力输出，输出位置为选择的板单元边缘的中心(或选择的实体单元平面的中心)。
当做细部精密分析时，有时会将梁单元模拟成板单元或实体单元(或将板单元模拟成实体单元)，此时可用该功能，计算出设计时所需的构件内力，即重新计算出按梁单元(或板单元)设计时所需的内力。
详细的操作方法可参见程序在线帮助。
15、问：MIDAS/Gen中包括那些稳定分析？答：稳定分析分为局部稳定分析和整体稳定分析；一、局部稳定分析：利用程序的钢构件截面验算的功能，按照规范的方法验算构件的宽厚比等。
二、整体稳定分析A．线弹性屈曲分析：利用屈曲分析控制功能实现，具体操作如下：先定义所需模态数量；然后输入屈曲分析时的荷载工况(组合)和组合系数，添加时注意所选荷载工况的荷载类型选择是可变还是不变。
可变即临界荷载系数乘以该项荷载，不变即临界荷载系数不乘以该项荷载，最终临界荷载可通过下式计算得出：临界荷载值=不变荷载+临界荷载系数*可变荷载注意：目前MIDAS软件中的屈曲分析是线性屈曲分析，可进行屈曲分析的单元有梁单元、桁架单元、板单元。
B．几何非线性分析：对于有索单元等非线性单元的结构，需要考虑大位移的影响，可以利用几何非线性分析功能做整体失稳分析，最后可以得出几何非线性分析的阶段步骤荷载－位移曲线，通过该曲线可以得到整体失稳时的荷载系数。
注意：几何非线性分析中使用的单元有桁架、梁、板单元，若同其它单元混合使用时，只能考虑其刚度效应，不能考虑其几何非线性效应。
16、问：Pushover分析后如何找到性能控制点？答：首先点击设计>静力弹塑性（Pushover）分析>静力弹塑性（Pushover）曲线弹出如下窗口点击定义设计谱,并根据设计地震分组、地震设防烈度、场地类别、地震影响等条件选择需求谱，（注意：地震影响要选择罕遇地震），此时图形区的绿色线与蓝色线的交点就是性能控制点。
除在静力弹塑性（Pushover)分析控制中定义的步骤外，用户也可以指定性能控制点为一个子步骤，查看附加的分析结果。
具体操作如下：先记下在性能控制点处的最大的基底剪力及处于塑性状态下结构的最大位移，如图方框内的数据；点击添加层间位移输出的Pushover步骤，将记录的最大基底剪力或最大位移值输入；点击计算参照的步骤和距离比，程序会自动计算出性能控制点的位置，最后添加即可。
另外最新的Gen691版本增加了自动生成性能控制点荷载步的功能，如上图所示，只要能力谱与需求谱相交时，只要点击下部的“重画“按钮就可以自动生成性能点的步骤及层间位移信息，在“添加层间位移输出的Pushover步骤”里可以看到性能控制点的结果。
17、问：屈曲分析模型如下面图1、图2所示，图2相当于在节点上既有轴力又有弯矩作用，但是程序分析的结果为什么没有差别？答：程序中屈曲分析采用的结构静力平衡方程是：[K]{U}+[KG]{U}={P}（见用户手册02），其中[KG]是结构的几何刚度矩阵，仅与构件的轴力有关，与弯矩没有直接关系，所以模型2中虽然加了弯矩，但与模型1的分析结果是一样的，弯矩的大小对屈曲结果没有影响。
如果想要考虑弯矩的影响，需要做几何非线性分析，结果中可以体现出弯矩的影响。
