中颖单片机8位Flash MCU开发工具介绍

合集下载

中颖单片机2051_4051资料

中颖单片机2051_4051资料

P4.0 - P4.2
Internal 256 Bytes External 256 Bytes Data RAM
I/Os Port 1 Configuration I/Os
P3.0 - P3.5 P3.7
P1.0 - P1.7
Timer 0 (16bit) Timer 1 (16bit) Timer 2 (16bit)
电源和时钟控制寄存器: PCON,SUSLO LPD寄存器: LPDCON Flash寄存器: IB_OFFSET,XPAGE,IB_DATA ,IB_CON1,IB_CON2 ,IB_CON3 ,IB_CON4 ,IB_CON5, FLASHCON 数据存储页寄存器: XPAGE 系统时钟控制寄存器: CLKCON 硬件看门狗定时器寄存器:RSTSTAT 中断系统寄存器 IEN0,IEN1,IPH0,IPL0,IPH1,IPL1,EXF0 I/O 端口寄存器: P1,P3,P4,P1M0,P1M1,P3M0,P3M1,P4M0,P4M1 定时器寄存器: TCON,TMOD,TL0,TH0,TL1,TH1,TCON1,T2CON,T2MOD,RCAP2H,RCAP2L EUART寄存器: SCON,SBUF,SADEN,SADDR,PCON ADC寄存器: ADCON,ADT,ADCH,ADDL,ADDH CMP寄存器: CMPCON PWM寄存器: PWMCON,PWMP,PWMD
1
V2.5
SH88F2051 /4051 SH88F2051/
3. 方框图
VDD Reset circuit Power Pipelined 8051 architecture RESET
Watch Dog
4K/8 K Bytes Flash ROM

一款8位高性能精简指令集的Flash 单片机

一款8位高性能精简指令集的Flash 单片机

1 总体描述CPU 特性● 工作电压:fSYS=8MHz:2.2V~5.5VfSYS=12MHz:2.7V~5.5VfSYS=20MHz:4.5V~5.5V● VDD=5V,系统时钟为20MHz 时,指令周期为0.2µs● 提供暂停和唤醒功能,以降低功耗● 五种振荡模式:外部晶振 – HXT外部32.768kHz 晶振 – LXT外部RC – ERC内部RC – HIRC内部32kHz RC – LIRC● 多种工作模式:正常、低速、空闲和休眠● 内部集成4MHz,8MHz 和12MHz 振荡器,无需外接元件● 所有指令都可在1 或2 个指令周期内完成● 查表指令● 63 条指令● 多达12 层堆栈● 位操作指令2 周边特性周边特性● Flash 程序存储:2K×16● RAM 数据存储:128×8● EEPROM 存储器:64×8● 看门狗定时器功能● 最多达14 个双向I/O 口● 4 个软件控制SCOM 口1/2 bias LCD 驱动● 多个引脚与外部中断口共用● 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出● 串行接口模块 – SIM,用于SPI 或I2C 通信● 双比较器功能● 双时基功能,可提供固定时间的中断信号● 多通道12 位分辨精度的A/D 转换器● 低电压复位功能● 低电压检测功能● 可选外设 – UART 模块,可用于全双工异步通信● Flash 程序存储器烧录可达100,000 次● Flash 程序存储器数据可保存10 年以上● EEPROM 数据存储器烧录可达1,000,000 次● EEPROM 数据存储器数据可保存10 年以上概述概述BTD72E501JB单片机是一款A/D 型具有8 位高性能精简指令集的Flash 单片机。

该系列单片机具有一系列功能和特性,其Flash 存储器可多次编程的特性给用户提供了极大的方便。

中颖单片机8位Flash MCU开发工具介绍 共33页PPT资料

中颖单片机8位Flash MCU开发工具介绍 共33页PPT资料
中颖电子股份有限公司
中颖8位Flash MCU开发工具介绍
SA\MCU
1
主要内容
烧写仿真工具种类 Sino_Keil插件的使用 ISP51工具的使用 Pro06工具的使用 常见问题
中颖8位Flash MCU开发工具
2
中颖8位Flash MCU开发工具
中颖8位MCU开发工具分类
烧写仿真工具硬件
JET51烧写器 Pro06烧写器 S-Lab烧写器
选择SLab烧写器,进行ISP烧写,连接IC的VDD,GND,TXD,RXD到烧写器
注意:如果利用PC机普通串口或其他USB转串口线进行ISP烧写时,请 选择S-Lab烧写器选项页,选择设备所对应的串口进行下载。由于目前 市场上销售的USB转串口线质量不尽相同,请选用质量较好的线进行 ISP烧写,与IC通讯的TXD,RXD信号电平不能低于4V。
烧写仿真工具软件
Sino_Keil插件 (JET51烧写器,S-Lab烧写器) ISP51软件 (JET51烧写器,S-Lab烧写器,普通串口或虚拟串口) Pro06软件 (Pro06烧写器)
注意:硬件烧写器请联系IC代理商和工具代理商购买,软件安装包请到如下地址下载 sinowealth/zh/softdown_body.asp?flag=1&cat_id=32&cat_name=8BIT FLASH MCU
15
ISP烧写注意事项
6
烧写仿真软件——Sino-Keil插件
硬件驱动安装
安装 JET51驱动时,请将驱动文件搜索位置设定为C:\Keil,即Keil安装 路径下
安装 S-Lab驱动时,请根据PC机的操作系统将驱动文件搜索位置设定 为C:\Keil\Sino Driver\Windows_XP_S2K3_Vista_7

8位MCU烧写工具

8位MCU烧写工具
19
中颖开发工具维修
Pro-06常见问题
(1) 烧写器原本可正常烧写,此次上電後數碼管顯示錯誤信息“.E”,若 PCB版本为V2.0及以下的建议更换主控IC插座。
(2) 连接USB后绿灯不亮,短接JP1后连接USB若绿灯亮则更新Pro-06固件, 否则更换(U6)PDIUSBD12。
(3) 上电检测,VTT,VCC测试点电压是否正确,不正确检查R50,R51是 否烧坏;使用Pro06.EXE烧写时跳出“插座1:没有检测到芯片”,则 先点击通讯错误窗口处“自动扫描”选项。其次检测输出GND1有无 电平拉高,若无则更换(Q3)8050;软件设置自动检测模式,当IC锁 紧后,检测2,3,4通道出GND2/3/4有无电平拉高,若无则更換所对 应Q2,Q4,Q5。
(3) 若VDD、VPP没问题,上电后检测SCK(X)和SDA(X)在按键时有无5V电 压,若无任何电压信号,分别检查其所对应的(U9)74HC373和 (U12)74HC245是否损坏。
(4) 若烧写时出现“IC FAIL”,检查GND(X)是否在烧写时是否有电压跳变,若 无则检查GND(X)对应Q1(1通道),Q2(2通道),Q3(3通道),Q12(4通道)的 8050三极管有无损坏。
或ISP51安装目录下(如C:\Program Files\Sinowealth\ISP51\S-Lab
Driver\V2.1),根据用户PC机的操作系统,打开Windows_2K或 Windowslabvcp.inf文件,确定后即可完成
驱动安装。安装成功后查看我的电脑装置管理员(即硬件管理器),连接埠
文件,确定后即可完成驱动安装。安装成功后查看我的电脑装置管理员(即
硬件管理器),连接埠(COM&LPT)选项将会出现一个“USB Serial

基于中颖8位MCU的触摸按键方案

基于中颖8位MCU的触摸按键方案

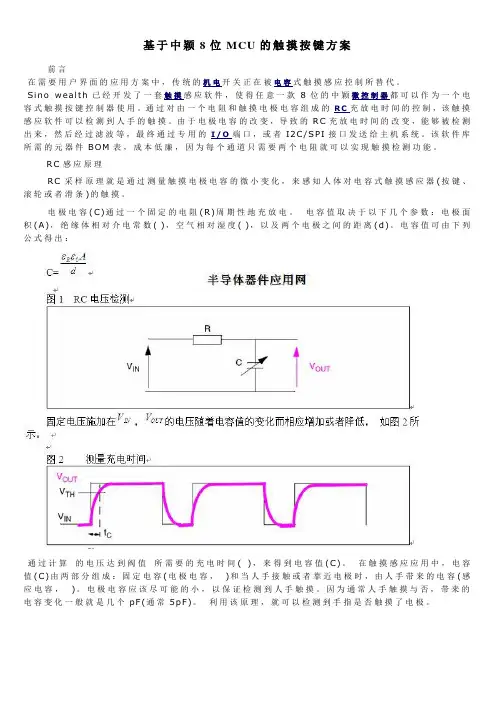

基于中颖8位MCU的触摸按键方案前言在需要用户界面的应用方案中,传统的机电开关正在被电容式触摸感应控制所替代。

S i n o w ea l t h已经开发了一套触摸感应软件,使得任意一款8位的中颖微控制器都可以作为一个电容式触摸按键控制器使用。

通过对由一个电阻和触摸电极电容组成的R C充放电时间的控制,该触摸感应软件可以检测到人手的触摸。

由于电极电容的改变,导致的R C充放电时间的改变,能够被检测出来,然后经过滤波等,最终通过专用的I/O端口,或者I2C/S PI接口发送给主机系统。

该软件库所需的元器件B OM表,成本低廉,因为每个通道只需要两个电阻就可以实现触摸检测功能。

R C感应原理R C采样原理就是通过测量触摸电极电容的微小变化,来感知人体对电容式触摸感应器(按键、滚轮或者滑条)的触摸。

电极电容(C)通过一个固定的电阻(R)周期性地充放电。

电容值取决于以下几个参数:电极面积(A),绝缘体相对介电常数( ),空气相对湿度( ),以及两个电极之间的距离(d)。

电容值可由下列公式得出:通过计算的电压达到阀值所需要的充电时间(),来得到电容值(C)。

在触摸感应应用中,电容值(C)由两部分组成:固定电容(电极电容,)和当人手接触或者靠近电极时,由人手带来的电容(感应电容,)。

电极电容应该尽可能的小,以保证检测到人手触摸。

因为通常人手触摸与否,带来的电容变化一般就是几个p F(通常5p F)。

利用该原理,就可以检测到手指是否触摸了电极。

图3触摸感应这就是用于检测人手触摸的触摸感应软件中感应层所采用的基本原理。

硬件实现图4显示了一个实现的实例。

由R1,R2以及电容电极( )和手指电容( )并联的电容(大约5p F)形成一个R C网络,通过对该R C网络充放电时间的测量,可以检测到人手的触摸。

所有电极共享一个“负载I/O”引脚。

电阻R1和R2尽量靠近M C U放置。

电容R1(阻值在几百欧到几兆欧之间)是主要电容,用于调节触摸检测的灵敏度。

单片机软件开发工具介绍

单片机软件开发工具介绍

1.两个软件的设置
首先, 打开一个单片机Keil工程。
再对Proteus进行设置。
2.调试效果
3.仿真效果
三、虚拟串口软件VSPD
在单片机开发中, 经常需要同串口打交道, 特别是当需要与上位机进行通 信的时候, 一般使用RS-232串口。但是在现在的PC机上, 笔记本一般不会配 备串口, 台式机一般会有一个串口。
①汇编语言 汇编语言属于机器语言, 执行效率高, 但是对于编写复杂程序来说, 不 利于编程。汇编指令助记符有约43个, 指令约100多条。 ②C语言 用于单片机编程的C语言与通常学习的C语言基本上是相同的, 仅有一 些关键词定义的不同。
语言示例
3.单片机开发过程
提出需求 设计电路, 购买元件 在开发板或者面包板上搭建电路 编写程序, 下载入单片机进行验证 画PCB板, 交付印制
在介绍了Keil与Proteus配合进行单片机开发后, 这里介绍一个虚拟串口 软件VSPD, 主要应用在单片机串口开发中, 即单片机需要利用串口进行通信。 UV+Proteus+VSPD+串口调试工具 已经成为单片机开发的一套标准配备。
Virtual Serial Ports Driver(VSPD)软件是一个虚拟串口软件, 安装完 以后, 可以在电脑上添加成对的虚拟串口, 如com3, com4, 那么利用串口调 试软件时, 打开com3发送的数据将在com4接收, 同样com3将接收com4的 数据。
单片机能干些什么? 相对于电脑以及大型计算机来说,单片机是小 型计算机。电脑等能完成复杂的工作,而对于简单控制应用,如控制彩 灯闪亮,广告牌字幕,温湿度采集等,单片机便派上了用场。
单片机是简单控制场合中使用的计算机。

8位单片机晶圆芯片

8位单片机晶圆芯片

8位单片机晶圆芯片
摘要:
1.什么是8 位单片机
2.8 位单片机的特点
3.8 位单片机的应用领域
4.8 位单片机的发展趋势
正文:
一、什么是8 位单片机
8 位单片机是一种集成电路芯片,采用超大型集成电路技术,将具有数据处理能力的中央处理器(CPU)、随机存储器(RAM)、各种I/O 接口和中断系统、定时器和计数器等功能集成到硅片上,形成一个小而完善的微型计算机系统,因此可视为性能较弱的计算机。

二、8 位单片机的特点
1.处理位数:8 位单片机的CPU 能处理二进制的位数为8 位。

相较于16 位单片机和32 位单片机,其处理能力较弱,但同时也具有成本低、功耗小等优点。

2.应用领域:8 位单片机广泛应用于嵌入式系统、自动控制、智能家居、消费电子等领域。

由于其性能较弱,一般适用于对处理能力要求不高的场景。

三、8 位单片机的应用领域
1.嵌入式系统:8 位单片机在嵌入式系统领域有着广泛的应用,如电子玩具、智能家居、工业控制等。

2.自动控制:8 位单片机可用于自动化设备的控制,如机器人、自动化生产线等。

3.消费电子:8 位单片机在消费电子领域也有广泛应用,如电子钟表、计算器、收音机等。

四、8 位单片机的发展趋势
随着科技的发展,单片机的处理能力不断增强,8 位单片机的市场份额逐渐被16 位、32 位单片机所取代。

然而,由于其成本低、功耗小等优点,8 位单片机仍在一定程度上保持着市场竞争力。
