结构施工图的绘制方法

施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。

对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。

1。

2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。

用详图法绘图的工作量非常大。

二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。

其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。

平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。

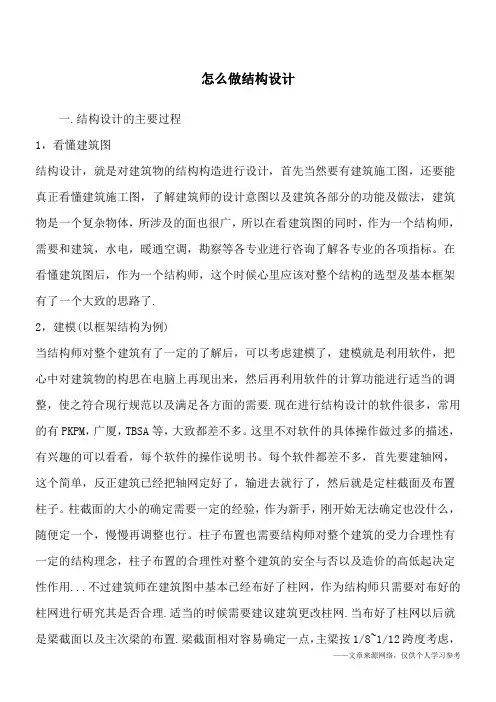

怎么做结构设计

怎么做结构设计一.结构设计的主要过程1，看懂建筑图结构设计，就是对建筑物的结构构造进行设计，首先当然要有建筑施工图，还要能2的有随便定一个，慢慢再调整也行。

柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念，柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用...不过建筑师在建筑图中基本已经布好了柱网，作为结构师只需要对布好的柱网进行研究其是否合理.适当的时候需要建议建筑更改柱网.当布好了柱网以后就是梁截面以及主次梁的布置.梁截面相对容易确定一点，主梁按1/8~1/12跨度考虑，次梁可以相对取大一点主次梁的高度要有一定的差别，这个规范上都有要求。

而主次梁的布置就是一门学问，这也是一个涉及安全及造价的一个大的方面.总的原则的要求传力明确,次梁传到主梁，主梁传到柱.力求使各部分受力均匀。

还有，根据建筑物各部分功能的不同，考虑梁布置及梁高的确定（比如住宅，在房中间做一道梁，本来层就只有3米，一道梁去掉几十公分，那业主不骂人才怪...）。

梁布完后，基...,梁.当.3所建模型不满足要求，就可以通过计算出的各种图形看出，结构师可以通过对计算出的受力图，内力图，弯矩图等等对电算结果进行分析，找出模型中的不足并加以调整，反复至电算结果满足要求为止，这时模型也就完全的确定了.然后再根据电算结果生成施工图，导出到CAD中修改就行了，通常电算的只是上部结构，也就是梁板柱的施工图，基础通常需要手算，手工画图,现在通常采用平面法出图了，也大大简化了图纸有利于施工.4，绘图还需要针对电算的配筋及截面大小进一步的确定，适当加强薄弱环节，使施工图更符合实际情况，毕竟模型不能完完全全与实际相符.最后还需要根据现行各种规范对施工图的每一个细节进行核对，宗旨就是完全符合规范，结构设计本就是一个规范56在建筑物的施工过程中，有时候实际情况与设计考虑的情况不符或，设计的施工难度过大，施工无法满足就需要设计变更，由甲方或施工队提出问题，返回设计修改，在施工过程中，设计也需要多次到工地现场进行检查，看施工是否是按照自己的设计意图来做的，不对的地方及时指出修改.二.结构设计的内容详解（一），结构专业总说明一、设计依据1.主要设计规范和规定2.岩土工程勘察报告二、自然条件：基本风压值、建筑物抗震设防烈度、建筑物抗震重要性分类、建筑物安全等级、场1231212容1结构设计总说明2基础平面图及详图：基础尺寸定位、暖沟图及基础留洞图3结构平面图及详图：主要包括模板图、现浇板的配筋（预制板的布置）、特殊节点详图、过梁布置、雨蓬、阳台、挑檐布置和其剖面详图、楼梯布置、板顶标高、梁布置及其编号、板上开洞洞口尺寸及其附加筋、屋面上人孔、通气孔位置及详图4柱配筋及详图5梁平面配筋图及详图6楼梯详图7墙、暗柱详图及构造891.2.3.1(1)21．底层楼面*静载：(1)砼板厚mm，自重标准值(kN/m2)；(2)面层厚度mm，自重标准值(kN/m2)；(3)底粉或吊顶(含吊挂灯具风管重)，标准值(kN/m2)；分项系数。

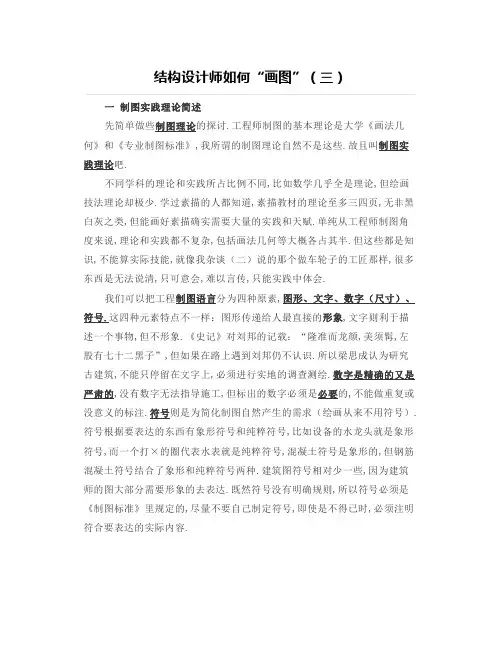

结构设计师如何“画图”(三)

结构设计师如何“画图”（三）一制图实践理论简述先简单做些制图理论的探讨.工程师制图的基本理论是大学《画法几何》和《专业制图标准》,我所谓的制图理论自然不是这些.故且叫制图实践理论吧.不同学科的理论和实践所占比例不同,比如数学几乎全是理论,但绘画技法理论却极少.学过素描的人都知道,素描教材的理论至多三四页,无非黑白灰之类,但能画好素描确实需要大量的实践和天赋.单纯从工程师制图角度来说,理论和实践都不复杂,包括画法几何等大概各占其半.但这些都是知识,不能算实际技能,就像我杂谈（二）说的那个做车轮子的工匠那样,很多东西是无法说清,只可意会,难以言传,只能实践中体会.我们可以把工程制图语言分为四种原素,图形、文字、数字（尺寸）、符号.这四种元素特点不一样：图形传递给人最直接的形象,文字则利于描述一个事物,但不形象.《史记》对刘邦的记载：“隆准而龙颜,美须髯,左股有七十二黑子”,但如果在路上遇到刘邦仍不认识.所以梁思成认为研究古建筑,不能只停留在文字上,必须进行实地的调查测绘.数字是精确的又是严肃的,没有数字无法指导施工,但标出的数字必须是必要的,不能做重复或没意义的标注.符号则是为简化制图自然产生的需求（绘画从来不用符号）.符号根据要表达的东西有象形符号和纯粹符号,比如设备的水龙头就是象形符号,而一个打×的圈代表水表就是纯粹符号,混凝土符号是象形的,但钢筋混凝土符号结合了象形和纯粹符号两种.建筑图符号相对少一些,因为建筑师的图大部分需要形象的去表达.既然符号没有明确规则,所以符号必须是《制图标准》里规定的,尽量不要自己制定符号,即使是不得已时,必须注明符合要表达的实际内容.为什么我把制图的原素进行划分呢？主要是很多人没有思考这些基本元素的应用特点和局限,在运用这些元素时没有适宜合理的去组合运用,很随意.简述如下：（1）杂谈（一）（二）中说的总说明的项目概述的缺失；那个可以不做基础的项目,设计师直接删掉基础不做文字说明造成误解的例子,都是没有利用文字对项目整体描述的优势.（2）图形传达给人的是形象具体的内容,但如果在画图时本来比较完整的图形用割裂的方式来表达,就会损害图形的完整性,变的支离破碎,难以在我们的头脑中形成完整的形象.比如我杂谈（一）讲的那个独立基础的画法的例子,把带拉梁独立基础分成基础平面和拉梁平面,让本来可以形象的图形被人为的肢解了（下文详细说明）,就好像映入我们眼帘的一张完美的女孩子的油画,你非得给分成一张头、一张上肢和一张下肢三张,让人在头脑里想像中去组合,这样头脑中的完美形象势必大打折扣.虽然维纳斯缺了胳臂更增加雕塑的缺憾之美,但我们是工程制图,还是形象直接些好.（3）数字即尺寸标注有两个重要的原则：第一是简洁直接,CAD制图时代的拷贝复制造成了大量重复无谓的标注（不仅仅是标注,也包括重复的图形）,这是CAD制图的一个大问题.简洁首先相同的构件的不要重复标注（除非相同构件不在同一张图上）.重复标注是没有正确理解数字的严肃性.数字是重要的数据,每一个数字都需要读图人去读,理论上一个也不能漏读,所以既不能多标,也不能漏标.一大片相同的柱子密密麻麻的标注,让人眼花缭乱,但其实是一种柱子,就不如只标一个,然后告诉读图人,其它的五十个柱子和这个一样即可.对基础偏离轴线或基础相对柱子为偏心基础时不能不标（这两种情况标注方法不一样,下文详谈）.相同基础又居中的不重复标注,也会使偏心的很容易看到.请您在下图里找出哪棵柱子是偏心的,这是不是就好像比眼力的游戏,从一大片太字里找出大字一样.第二是标注的逻辑关系和层次.这个解释起来稍微困难一点,下文用实例详细说明.（4）符号的使用应严格按照《制图标准》的规定,尽量不要自己随意编制符号.比如现在CAD制图填充符号的滥用非常多,不少人画楼板,如果有几块局部降板,喜欢采用很多不同的填充符号表达不同的降板标高,然后写个备注,列出什么填充符号降板标号是多少.图纸都画花了,还得去核对什么符号代表降板多少,说句调侃的话（不是讽刺呀）：这是脱了裤子放屁,多费一道手序.最直接的画图方法就是把降板的轮廓线加重,浅浅的填上稀疏的点阵（无论多少种降板,点阵填充一样,而且要稀疏,图纸能看清就像初春的荒原刚刚现出几块嫩黄的柳色那样就行）,然后直接在该处标上降板多少即可,等写到楼板的时候再具体写这块内容吧.（5）结构平整法的标准图集其实就是为提高制图效率和简洁性直接性,巧妙的运用了这几种元素的优化组合.混凝土结构平整法制图,是一个制图方法的重大改进,但也有很多过度的滥用.最好最合理的平整法是楼面梁的画法,将过去大量的繁琐的图形形象的画法改为了符号的画法,大大减少了设计人员的制图工作量.但第一版中的剪力墙和柱子的平整法就存在些问题了,而且起到了不好的示范作用（这个问题给大家留个想象和疑问的空间,待写到楼板画法时再谈我个人的观点）.下面这段文字是我在二十年前的一篇文章《建筑工程设计的几点看法》里就平整法制图规则提出了我的个人意见（最近发布在土木吧里,大家可以找来看）.结构工程师应该锻炼自己的逻辑思维能力,用逻辑的、简洁的、制图语言去表达自己的思想.结构制图的平面整体表示法（96G101）抛弃了传统的框架结构的梁柱详图画法,采用平面配筋、并结合标准构造节点的表示法,把结构工程师从烦琐的制图中解放出来,提高了工作效率,但是,框架柱、其剪力墙、暗柱等平面布置和表示法显的过于烦琐,有些过于追求形式.结构工程师应该有选择的采用,寻求更有效、更简洁实用的表示方法.二十年前,我就对平整法的一些缺陷提出了看法,没想到后来颁布的平整法图集在表达的方法上问题越来越多.不恰当的平整法也会给设计师一个错误的引导（当然这这只是我的个人观点）.比如独立基础、楼梯等我觉的根本就没必要（但图集的构造内容真好）,尤其是井字梁的画法居然是用井字的虚线代替原来的井字梁,让人不可思议.这段文字可能会引起大家的争议,但这个问题我们应该静下心来仔细想一想.过度的简化,就失去了形象性,没有形象性我们理解或想像建筑的整体就会模糊,形象的模糊就很难发现构件之间的矛盾和问题,图纸的驴唇不对马嘴自然就多了.我经常给年轻人说的一个观点是：画图画的是关系.梁的符号加数字的表达（平整法）的成功在于,比如一个符号KL300X800马上就会我们头脑里出现一个矩形断面的形象,钢筋的标注通过简单的训练在头脑里形成钢筋的排布也很容易,解决了过去只靠形象图形表达的那种笨办法,变成了简单的符号表达系统.这种符号数字系统基本不会损害表达的形象,却大大简化了表达方法,所以梁的平整法是极其成功的典范.但台阶基础、锥形基础、楼梯等的一系列平整法就不能算是成功的革新,因为这种方法很难在我们的头脑中形成形象,造成上述的那些问题.尤其是井字梁,我们还要通过那真实的形象欣赏它自然产生的韵律之美呢.（6）正确的制图方法可以辅助我们的思维,有时候还是必须的.“画图画关系”就是协助我们在构件的组合关系中发现问题.比如有人画的地下室的柱平面,竟然不画地下室的混凝土墙,使人无从知道柱子和墙体的关系而产生错觉,其实和墙体浇在一起的柱子和普通的框架柱受力差别很大,尤其是单独地下室的角柱（对独立地下室或水池之类的从设计上角柱有存在的必要吗？）.这和地上结构的柱与剪力墙道理一样是不可分开的.任何一起浇筑的混凝土构件画图的时候都是不可分割的（可以截断一部分）,这是个基本道理,但又有多少人理解这点呢？这不仅仅是画图问题,其实也是个设计概念的问题,至少割裂的画图方法影响了我们对构件整体的认识,这个问题很难一两句话清楚,如果有时间单独写文章就这个即是设计又是画图的问题谈一谈吧.以上就是几种元素及其关系运用方法的概述.以后的杂谈也是在不同的结构或构件画法上如何合理运用上述的原素进行组合和上文所讲的画图画关系、标注的逻辑和层次.下面先说说具体的基础的画法,再说这些画图原则,也许容易理解些.制图实践理论的总体原则就是“文简理周”,通俗的讲就是：用最简洁、直接、准确、清楚的语言表达出来.我经常和年轻的设计师开玩笑说,你们画图一定要简洁、直接,不要像《红楼梦》的文学语言,来一个“草蛇灰线、伏延千里”二独立基础的画法我一直想从这些复杂的具体问题中捋出一个共同的脉络来,思考的结果就草草形成了上述所谓的王式制图实践理论,所以下面就运用这个所谓的理论来说明具体的实践.单纯从画法上说,基础最典型的是独立基础（或桩+承台）、拉梁、钢柱时为短柱、螺栓（钢柱底板以下的构件；框架结构为正负0以下的构件）,而满堂基础和楼板的镜像画法差不多,等说到楼板时再顺带的说下满堂基础.运用上述的理论,我们可以总结独基画法如下：（1）尽量把上述基础构件画在一张图上,详图也尽量放在本图上,是为了形象和直接的要求,也符合画图画关系的原则.但是现在很多人把这些构件分开来画,比如下图：注：本图为实际工程截图,上图中每个局部结自一张A1图,分别是基础平面、短柱、拉梁、钢柱脚、螺栓等结构平面图.这个项目是简单的3层钢框架结构,独基带拉梁,仅基础就5张图.如果是桩基按该画图思路,应该还有一张单独的桩基图共6张.若包括详图在内的话,这个工程的基础大概在七八张A1图.根据前文所述的制图原则,这六张图其实可以画在一张图上,如果可能的画,甚至把详图也应该画在这张平面图上,使人一目了然,比下草图：（2）当然有人一定会说,分开画表达不是更清楚吗,你这样画很多构件都叠在一起了,反而看不清了.当然在和合与分的原则上,合在一起的完整的形象和直接性与构件叠在一起可能造成的图纸凌乱是一对矛盾.我的观点是首先要试图尽可能的合在一起画,只有合在一起的确密密麻麻、凌乱不堪影响到画图和读图时,才把它分开,这是个基本原则.本项目虽然建筑平面尺寸很大,但实际基础很简单,基础构件类型也很少,详图构造简单,完全一张基础图就可以,这样七八张A1变成了一张A1了.如何你是读图人,希望看七八张图还是一张图呢？其实即使制图人来看,两种画法的优劣也是显而易见的.我不反对有些设计人对本来应该合在一起,但因设计周期紧为了赶工期省事暂且分开的情况,我特别的担忧的是可能很多的设计师尤其是上大学开始就使用CAD的年轻设计师已经把这种画法变成了制图标准了.现在不断颁发的平整法图集起到了不好的示范作用,很多中小型设计院被市场压得喘不过气来,已经没有了过去的那种“传帮带”的优良传统了,没人去指点这些年轻人什么是正确的,什么是错误的,可悲可叹！三：标注尺寸的逻辑和层次谈了基础的画法,我们回过头来再来说说上文提到的那条重要的原则就是标注尺寸按逻辑和层次（也可以叫因果关系）.说清了这个问题,就可以更容易的理解画图的基本方法了.（1）我们的构件之间是有逻辑关系的,比如基础的一切构件来源于柱子的大小尺寸、定位及柱底的内力,单纯从画图上说是柱子决定了其它的构件.所以我们要求我们无论在画图的形象完整要求上,还是构件的尺寸标注上都要遵循这种逻辑关系.比如钢柱决定了短柱和螺栓,柱子和短柱又决定了承台和桩的布置（承台和桩之间也有受力和构造尺寸关系）等,我们画图的时候要尽量表达出这种逻辑关系,比如有逻辑关系的构件尽量画在一起.其实这和前面说的画图画画关系本质上是一个意思.（2）尺寸标注要体现构件之间的逻辑关系,否则校对尺寸非常的困难.比如：上述草图中对与轴线不居中的基础,应该标出柱中与轴线的关系,基础的尺寸是和柱子的中心发生关系,而不是轴线,所以就不必再标基础的详细尺寸与轴线的关系.对与柱中偏心的基础和居中的基础是型号不一致,不是偏心一致与否的标注问题.（3）如果因图纸的复杂性,一定需要单独画桩布置图时,也要把承台的轮廓和短柱（或柱子）画出来.同样的道理,如果一定需要单独画螺栓布置图时,也要一定把钢柱和短柱画出来,割裂的画法是没有考虑到这些逻辑关系,从而造成读图的困难.对螺栓的标注关系和上述基础的标注关系一样,应该首先标注柱子的中心线与轴线的关系,然后在标柱螺栓和柱中心线的关系,这和柱子柱脚详图是对应起来的.很多人直接和轴线标注关系是错误的.对于简单的轻钢结构或钢框架,这样标注还勉强可以,但对于复杂一点的结构就彻底乱套了,就连自己也会糊涂更别说看图的人了.我经常和年轻初学者说的一句话就是：如果你不学会正确的表达方法,在简单的项目上还无所谓,但到复杂的项目你就会感觉完全乱了套,除非你一辈子只做一些简单的项目.下面例图中CAD 图是错误的标注,草图是正确的.举一个复杂的大型设备基础螺栓制图的例子.我刚毕业的时候,和师傅做大型的设备基础,螺栓的标注就是一个学问,应该是按逻辑关系的顺序来标注的.首先标注主要设备两个方向的中心线（要注明设备名称）与建筑轴线的关系,然后标注附属设备（注明设备名称）和主设备中心线的关系,再标注设备支座中心与设备中心的尺寸,然后再标注螺栓群组和支座中心的关系.而且要画出设备的轮廓.我设计过冶金的连铸连轧设备,有上千条螺栓,没有逻辑关系可以想象是什么混乱状态状态,正确的标注见下图（实际的大型设备比这个复杂的多）：当然这些螺栓的定位是工艺专业提出来的,工艺的条件应该也是这种逻辑关系.但我见过的图纸,土建设计人员居然打破这种逻辑关系,重新编排标注从轴线顺序标起,让工艺专业会签的人用计算器反复核对半天苦不堪言（大家还以为这是土建的制图规则的要求呢）.为什么土建设计人员舍简求繁呢？这说明是思想上的认识错误,认为那样是必须遵循的制图规范.这些道理理解起来其实并不难,但需要人去正确的引导.四：电梯坑的画法很多建筑都有电梯,在正负0以下需要设置电梯坑.很多设计师这样画：注：除电梯基坑画图错误外,还有以下画法错误：1：基础台阶不必画出,应在详图表示.2：同型号基础居中时只标注一个尺寸,无须全部标注且应该标注总尺寸.3：坑墙体无须填充,即使填充符号也不对,应该稀疏点阵即可.从这张图里我们难以知道电梯坑的净尺寸和坑底标高,而这正是建筑专业（或是否符合订货条件的依据）所关心的.当然坑的定位也可以计算出来,但为什么不直接标出来呢？所以我们需要引出一个重要的概念即控制尺寸.控制尺寸比如：柱、基础、梁等构件中心线；标高如正负零标高、基地标高、楼层标高等.但还有一类控制尺寸是上游专业（比如建筑专业和工艺专业）提给我们的设计条件,比如电梯坑的定位、净尺寸、和坑底标高,这是需要会签的数据,也属于控制尺寸,需要结构图纸直接的表达出来.见下图：同样的道理,我们画楼板开洞的时候,洞口的定位和净尺寸是控制尺寸,而洞口边次梁的中心就不是控制尺寸.等写楼板的时候还会提到这点.草图中把独立梯坑和独基、地梁的平面关系和高低关系画了出来,有助于我们的思维,思考独基和梯基、地梁三者之间平面、竖向及配筋关系的处理,比如独基降标高、独基与基坑分别施工或同时浇筑等,对于复杂的甚至需要我们通过画两者的关系剖面来决定,这也是我前文说的画图画关系可以协助我们设计思维的缘由.五：感想杂谈（一）（二）发布后,得到了很多朋友的鼓励,坚定了我继续写下去为行业同仁贡献一点点绵薄之力.但也有一些朋友发出理想很丰满现实很骨感的叹息,也有的朋友认为我这年龄的人享受过改革开放设计风光时的红利,现在的一线设计师巨大生存的压力无法顾及这些所谓的完美的追求.我很理解大家的苦衷,我写文章丝毫不想给大家辛苦的工作带来一点点的额外的负担（这些话我现在甚至不再给让我审图的设计师去说了,担心影响他们交图时间,只是写点文章大家有空可以看一看想一想）,只是想通过我的这些文字看能否提供一些有效的方法减轻一下大家的压力.就像一群扛着沉重的背包在布满荆棘的山路上踯躅前行的人们,被炙热的阳光烤的满头大汗,以至于汗水蒙蔽了他们的双眼.能否有一些方法让肩上的背包稍微变的轻松一点点呢？比如用绳子把这些背包绑起来,用双肩背一样背在肩上.有些人觉的这样还得停下来,也得学习如何才能把背包绑的结实,感觉耽误了时间,所以不屑于顾,继续不停的蹒跚前行,而有一些人觉的这样也许有些道理,于是放下背包,静下心来,思考了下如何绑背包,然后又重新背上背包上路,有时腾出手来擦一把脸上的汗水,偶尔还可以抬起头来欣赏一下路边的风景呢.而那些仍然扛着背包的人只能低着头,极力睁开被汗水腌的辛辣的眼睛,盯着脚下的那一小段布满荆棘的上路,不停的继续前行,但已经被那些轻松上路的人拉的越来越远而毫无觉察.我希望我的文章是那条绳子和把打背包的方法,仅此而已.也可以这样说,希望年轻的设计师用不多的时间养成正确的画图习惯,使这种习惯变成轻松愉快的标准动作而已经忘了它的本来的意义,就像武术初期反复训练的标准招式在高手运用时不加思索的自然而发一样,会在一辈子的工作中提高自己的效率,节约别人的时间,获得别人的赞赏,何乐而不为呢.几十年来,我一直非常感谢我的师傅李建文,他是我毕业时第一家单位的设计室主任,我终身难忘的师傅和老领导.他的谆谆教导让我终身获益.我印象很深的是因为一个画图的小问题他对我说：“画图要按比例,否则你发现不了问题和矛盾”.一句话使我从想当然的梦境中醒来,让我理解了很多为什么应该这样背后的逻辑.下次文章我想讲下这个关于“比例的故事”,我的这篇文章中“画图画关系、标注按逻辑”等思想都是来源于老主任的教诲.。

结构施工图绘制标准

结构施工图绘制标准
结构施工图是建筑工程中非常重要的一环，它直接关系到建筑物的质量和安全。

因此，绘制结构施工图必须严格按照标准进行，以确保施工的准确性和可靠性。

下面将介绍结构施工图绘制的标准要求。

首先，结构施工图的绘制必须符合国家相关标准和规范，如《建筑工程结构设
计规范》、《建筑工程施工质量验收规范》等。

这些标准和规范是保障建筑工程质量和安全的重要依据，必须严格遵守。

其次，结构施工图必须准确清晰地表达建筑结构的各项技术要求和施工细节。

包括但不限于承重墙体、梁柱节点、楼板结构等，必须绘制清晰、准确，以便施工人员能够准确理解和执行。

另外，结构施工图中的尺寸标注必须准确无误。

尺寸标注是施工的基本依据，
必须精确到毫米，避免出现尺寸偏差导致的施工质量问题。

此外，结构施工图中的材料和构件标识必须清晰明了。

施工图中需要标注使用
的材料规格、强度等信息，以及构件的型号、规格等，以便施工人员采购和使用。

最后，结构施工图必须符合工程实际，不能存在与实际施工不符的情况。

在绘
制结构施工图时，必须充分考虑实际施工条件和现场环境，确保图纸的可操作性和实用性。

总之，结构施工图的绘制标准是保障建筑工程质量和安全的重要环节，必须严
格遵守相关标准和规范，确保图纸的准确性和可靠性。

只有如此，才能保证建筑工程的质量和安全。

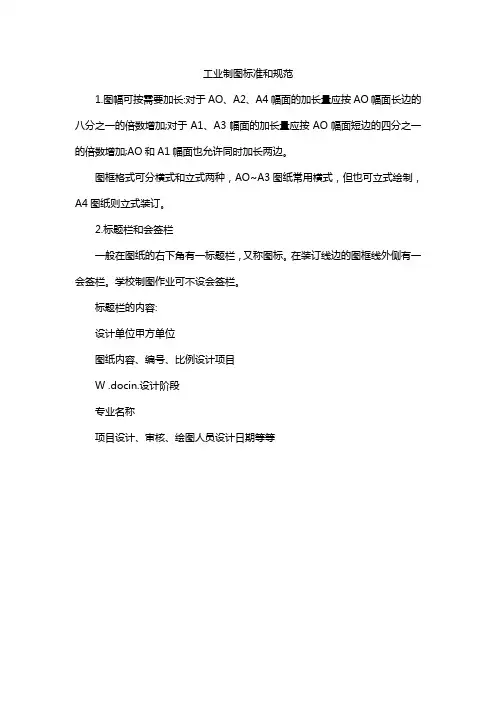

工业制图标准和规范
