GIS装置气室微水测量作业指导书

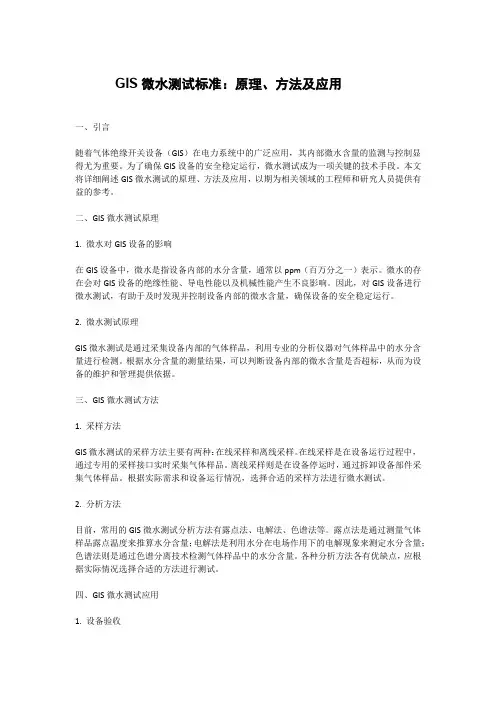

gis微水测试标准

GIS微水测试标准：原理、方法及应用一、引言随着气体绝缘开关设备（GIS）在电力系统中的广泛应用，其内部微水含量的监测与控制显得尤为重要。

为了确保GIS设备的安全稳定运行，微水测试成为一项关键的技术手段。

本文将详细阐述GIS微水测试的原理、方法及应用，以期为相关领域的工程师和研究人员提供有益的参考。

二、GIS微水测试原理1. 微水对GIS设备的影响在GIS设备中，微水是指设备内部的水分含量，通常以ppm（百万分之一）表示。

微水的存在会对GIS设备的绝缘性能、导电性能以及机械性能产生不良影响。

因此，对GIS设备进行微水测试，有助于及时发现并控制设备内部的微水含量，确保设备的安全稳定运行。

2. 微水测试原理GIS微水测试是通过采集设备内部的气体样品，利用专业的分析仪器对气体样品中的水分含量进行检测。

根据水分含量的测量结果，可以判断设备内部的微水含量是否超标，从而为设备的维护和管理提供依据。

三、GIS微水测试方法1. 采样方法GIS微水测试的采样方法主要有两种：在线采样和离线采样。

在线采样是在设备运行过程中，通过专用的采样接口实时采集气体样品。

离线采样则是在设备停运时，通过拆卸设备部件采集气体样品。

根据实际需求和设备运行情况，选择合适的采样方法进行微水测试。

2. 分析方法目前，常用的GIS微水测试分析方法有露点法、电解法、色谱法等。

露点法是通过测量气体样品露点温度来推算水分含量；电解法是利用水分在电场作用下的电解现象来测定水分含量；色谱法则是通过色谱分离技术检测气体样品中的水分含量。

各种分析方法各有优缺点，应根据实际情况选择合适的方法进行测试。

四、GIS微水测试应用1. 设备验收在GIS设备投运前，进行微水测试是设备验收的重要环节。

通过微水测试，可以确保设备在制造、运输及安装过程中未受到水分侵入，保证设备投运时的绝缘性能和安全性能。

2. 设备运行监测在GIS设备运行过程中，定期进行微水测试，可以实时监测设备内部的微水含量变化，及时发现潜在的安全隐患。

GIS

2
SF6气体分解物检测
1．非断路器气室：
正常范围：SO2＜1.0μL/L，H2S＜0.5μL/L可疑范围：1.0μL/L≤SO2＜5.0μL/L，0.5μL/L≤H2S＜2.0μL/L异常范围：SO2≥5.0μL/L，H2S≥2.0μL/L；
2．断路器气室：
可参照上述非断路器气室标准，但要结合其运行时间以及历史上开断故障电流的情况进行综合分析。
3
分、合闸线圈的动作电压测量
110kV及以上：1~3年
35kV及以下充气柜：3~6年
1．操动机构分、合闸电磁铁端子上的最低动作电压应在操作电压额定值的30%～65%之间；
2．进口设备按制造厂规定
4
分、合闸线圈直流电阻测量
110kV及以上：1~3年
35kV及以下充气柜：3~6年
应符合制造厂规定
5
断路器分、合闸线圈的绝缘电阻测量
GIS
试验项目
例行试验
1
SF6气体湿度检测（微水）
1~3年
1．35kV及以下不要求；
2．(20℃0.1013MPa)有电弧分解物隔室：≤300μL/L（注意值）无电弧分解物隔室：≤500μL/L（注意值）
2
辅助回路和控制回路绝缘电阻测量
110kV及以上：1~3年
35kV及以下充气柜：3~6年
绝缘电阻≥2MΩ
3
SF6气体密封性检测
各独立气室年漏气率≤1%或按制造厂要求。
4
压力表及气体密度继电器校验
符合设备技术文件要求。
5
主回路绝缘试验
交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%，见表45，频率≤300Hz，耐压时间为60s。
6
断路器分、合闸时间测量

新GIS微水密度监测系统技术方案

SF6气体微水密度在线监测系统技术方案（新SF6—GIS开关项目）上海埃肯电子科技有限公司Shanghai ECOM Electronic Technology Co.,Ltd1.1技术背景SF6气体具有良好的绝缘性能和灭弧性能，现阶段被广泛应用于高压电气设备中，在正常工况下，是较为理想的绝缘及灭弧介质。

其工作气压和微水含量的高低对设备的安全可靠工作具有直接的影响，如果SF6气体泄漏导致密度下降或气体中微水含量超标，高压电气设备就会存在安全隐患甚至导致事故发生。

因此对SF6高压电气设备气体密度和微水含量的监测一直是相关行业对设备监测的一个重要的组成部分。

电力部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。

电力部推荐标准《电力设备预防性试验规程（DL/T596-1996）》、国家标准《六氟化硫电气设备中气体管理和检验导则（GB/T 8905-1996）》以及IEEE标准《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment（IEEE Std 1125-1993）》，《DL/T506-2007（代替DL/T506-1992）六氟化硫电气设备中绝缘气体湿度测量方法》，《DL/T618-1997气体绝缘金属封闭开关设备现场交接实验规程》均对水分控制有严格的规定。

水分对GIS运行的影响关键在于：如果没有将SF6气体控制在0℃以下，则在温度变化时绝缘体表面会形成凝露，所附着的水珠和SF6电弧产物发生反应生成HF等低氟化物，从而导致沿面的绝缘材料和金属表面劣化。

如果将SF6露点的允许值控制在较低值，则在温度变化时绝缘体表面凝结的不是水珠而是冰晶，它对绝缘性能几乎没有影响。

因此，在IEC及国际上均有规定：充入GIS的新气体在额定密度下其带压露点不应超过-5℃（霜点）。

目前普遍采用离线测量微水含量，需要放气，补气的过程，操作麻烦且不安全，同时SF6设备内运行中的SF6气体有毒分解物对操作人员身体健康有很大威胁，气体的回收，排放都需要较大的设备，人力和物力的投入。

GIS组合电器气体检漏及湿度测试作业指导书

编号Q/XXX ××变电站 GIS组合电器气体检漏及湿度测试XX试验
作业指导书
（试行本）
批准：年月日
审核：年月日
编写：年月日
作业负责人：
工作时间年月日时至年月日时
XXX供电公司
1.适用范围
本作业指导书使用于××变电站GIS组合电器××设备气体检漏及湿度测试XX试验
2、引用文件
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分、电力线路部分）国家电网安监【2005】83号《安徽电网电力设备预防性试验规程》
DL/T 596—1996 《电力设备预防性试验规程》（第十三章）
GB/T 11023-1989 高压开关设备SF6气体密封试验导则
GB/T 8905—1996六氟化硫电气设备中气体管理和检测导则
DL/T595—1996六氟化硫电气设备气体监督细则
DL/T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则
DL506—92六氟化硫气体绝缘设备中湿度含量现场测量方法（阻容法）
3.准备工作安排
3.1人员要求
3.2仪器仪表和工具
3.3 SF6气体检漏、湿度测试工作的危险点及预防措施
3.4人员分工
4. 开工
4.1现场设备SF6湿度测试、检漏程序、试验方法及标准
4.2 竣工
5.试验总结
6.作业指导书执行情况评估
Word文档仅供参考
SF6气体湿度检漏分析报告
设备地点环境温度℃
设备名称环境湿度% 电压等级试验日期
试验性质报告日期
试验结果
审核：校核：试验：。

220kV GIS系统SF6的充入及微水检测(刘书革)

220kV GIS系统SF6的充入及微水检测刘书革鸡西项目部电热分公司 2011-1-15摘要：纯净的SF6气体是一种无色无味无毒不燃的惰性气体，具有优良的灭弧及绝缘性能，在GIS系统中广泛使用。

目前，GIS设备安装已优化成一个成熟的有机组合的整体，一般为积木式结构。

因此，SF6气体的正确充入及相关检测是关系到GIS系统安全稳定运行的关键。

关键词：SF6充入检测引言：随着电网的建设和发展，GIS系统已广泛使用，因SF6气体具有优良的灭弧及绝缘性能，已成为系统中重要的组成部分。

因其本身的性质，对与其接触的部件及工作环境的清洁度要求是很高的，所以在施工中，打开气室和安装内部零部件时，应避免让灰尘、汗水和湿气等进入，以免因SF6受到污染后，其灭弧性能和绝缘能力下降。

抽真空和充放气前，应仔细检查充放气阀门及管路有无脏物，并清理干净。

一、SF6气体1.1技术数据(1) 20ºC时气体密度(kg/m3) 6.07(2) 熔点(ºC) －67.3(3) 沸点(ºC) －51(4) 每cm3水中可溶性 0.0054(5) 颜色无色(6) 气味无味(7) 可燃性不燃烧(8) 毒性无毒(9) 比重 (g/Itr) 6.071.2质量指标(杂质的最大允许量)(1) 空气≤0.05% (W/W)(2) CF4≤0.05% (W/W)(3) 矿物油≤10PPM(W/W)(4) 水分≤8PPM(W/W)(5) 酸度（以PH值计）≤0.3PPM(W/W)(6) 可水解氟化物（以PH值计）≤1PPM(W/W)(7) 纯度 99.8%(8) 生物试验合格1.3技术参数SF6额定气压（20ºC）（1）断路器 0.60MPa（2）其它元件 0.40MPaSF6报警、闭锁气压（20ºC）断路器报警气压 0.55MPa断路器闭锁气压 0.50MPa其它元件报警气压 0.35MPaSF6年泄漏率≤0.5%需要说明的是，SF6气体的比重约为空气的五倍，若泄漏后，在不通风的房间内它会使氧气减少，当在空气中的含量超过35%（v/v）时将导致缺氧，甚至窒息。

220kV GIS系统SF6的充入及微水检测(刘书革)

220kV GIS系统SF6的充入及微水检测刘书革鸡西项目部电热分公司 2011-1-15摘要：纯净的SF6气体是一种无色无味无毒不燃的惰性气体，具有优良的灭弧及绝缘性能，在GIS系统中广泛使用。

目前，GIS设备安装已优化成一个成熟的有机组合的整体，一般为积木式结构。

因此，SF6气体的正确充入及相关检测是关系到GIS系统安全稳定运行的关键。

关键词：SF6充入检测引言：随着电网的建设和发展，GIS系统已广泛使用，因SF6气体具有优良的灭弧及绝缘性能，已成为系统中重要的组成部分。

因其本身的性质，对与其接触的部件及工作环境的清洁度要求是很高的，所以在施工中，打开气室和安装内部零部件时，应避免让灰尘、汗水和湿气等进入，以免因SF6受到污染后，其灭弧性能和绝缘能力下降。

抽真空和充放气前，应仔细检查充放气阀门及管路有无脏物，并清理干净。

一、SF6气体1.1技术数据(1) 20ºC时气体密度(kg/m3) 6.07(2) 熔点(ºC) －67.3(3) 沸点(ºC) －51(4) 每cm3水中可溶性 0.0054(5) 颜色无色(6) 气味无味(7) 可燃性不燃烧(8) 毒性无毒(9) 比重 (g/Itr) 6.071.2质量指标(杂质的最大允许量)(1) 空气≤0.05% (W/W)(2) CF4≤0.05% (W/W)(3) 矿物油≤10PPM(W/W)(4) 水分≤8PPM(W/W)(5) 酸度（以PH值计）≤0.3PPM(W/W)(6) 可水解氟化物（以PH值计）≤1PPM(W/W)(7) 纯度 99.8%(8) 生物试验合格1.3技术参数SF6额定气压（20ºC）（1）断路器 0.60MPa（2）其它元件 0.40MPaSF6报警、闭锁气压（20ºC）断路器报警气压 0.55MPa断路器闭锁气压 0.50MPa其它元件报警气压 0.35MPaSF6年泄漏率≤0.5%需要说明的是，SF6气体的比重约为空气的五倍，若泄漏后，在不通风的房间内它会使氧气减少，当在空气中的含量超过35%（v/v）时将导致缺氧，甚至窒息。

SF6水份处理程序和测量使用方法

SF6水份处理程序和测量使用方法1 概述现场交接和长期运行一定时间后应测量GIS气室内部SF6气体含水量，数值应不大于表9-1的值。

2.1 吸附剂活化未经活化的吸附剂盛入瓷皿或不锈钢容器里，放进同温炉内，加热至500℃（不得超过600℃），恒温4h。

炉温降至300℃，趁热装入密封的金属容器，封好冷却至室温。

然后取出在最短时间内放入包装袋中封好，避免潮气侵入。

也可趁热装入产品中。

2.2 吸附剂装入GIS前的处理经活化的吸附剂装入GIS前，若发现包装袋已破损，或倒入吸附剂框架后，暴露在大气中的时间超过0.5h，都应把吸附剂置于200℃烘箱内，干燥2h，取出后立即装入GIS内，密封好，并立即抽真空。

3 GIS装配时的水份处理3.1 GIS某些气室（例如断路器、电压互感器）出厂前，其内部水份已处理完毕，并充有一定压力的SF6气体。

现场安装检查内部气压后，补充新鲜SF6气体至额定气压即可。

3.2 其它气室的元件出厂时拆开运输，端头有临时盖封好。

元件对接时要选择晴朗干燥的天气，卸下临时盖迅速对接，以免水份过多浸入。

如果元件长时间没有对接引起内部潮气过重，对接前要在内部放置1~2只100瓦红外灯泡（不得靠近绝缘件），通电驱潮2~4h，之后，迅速完成元件的对接，需要吸附剂的地方装上干燥的吸附剂。

4 GIS装配后的水份处理4.1抽真空-充高纯氮法气室抽真空至66.7Mpa，充高纯氮至0.05Mpa（氮气水份含量低于3ppmV/V），停留24h，测气室内水份含量，若小于表9-1要求，则合格。

若不合格，重复上述操作。

合格后抽出高纯氮气，充入新鲜SF6气体之前，先检查瓶内SF6气体水份含量，应不大于65（ppmV/V）。

4.2装置吸附剂干燥法装填刚活化的吸附剂至不合格的气室内让其吸收内部水份，立即抽真空，持续不小于4h，重复2~3次后，充入高纯氮气，测内部气体含水量，直至合格。

5水份测量技术5.1所用仪器工具a．USI-IA型微量水份测量仪一台b. 减压阀一只c.一端带C型接头，另一端带压螺帽的φ6x1不锈钢管约3m长d.电吹风一台5.2测量方法微量水份测量仪使用方法见该仪器使用说明书气室充入SF6气体后24h，再测其水分。

GIS设备SF6微水超标处理作业指导书[QXL-2015]

GIS设备SF6微水超标处理作业指导书百色新铝电力有限公司目录1 适用范围 (2)2 规范性引用文件 (2)3 技术术语 (2)4 作业准备 (2)5 作业流程 (4)6 安全风险及预控措施 (6)7 作业项目、方法及标准 (7)8 回顾与改进 (10)附录A (11)附录B (14)前言为规范SF6设备SF6气体微水超标处理工作，保证作业过程的安全及质量，制定本作业指导书。

本作业指导书由百色新铝电力有限公司生产技术部提出并归口。

本作业指导书起草单位：本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由百色新铝电力有限公司生产技术部负责解释。

GIS设备SF6气体微水超标处理作业指导书1 适用范围本指导书适用于百色新铝电力有限公司管辖范围内GIS设备SF6气体微水超标处理工作。

2 规范性引用文件GB26860-2011 《电力安全工作规程》（发电厂和变电所电气部份）DL/T 639-2002 《六氟化硫电气设备运行、试验及检修人员安全防护细则》（发、变电部Q/CSG10004-2004 南方电网公司企业标准《电气工作票技术规范》分)GBJ147-1990 《电气工程安装工程高压电器施工及验收规范》Q_CSG114002-2011 《电力设备预防性试验规程》3 技术术语3.1 SF6微水超标GIS设备的绝缘介质SF6气体的含水量超过运行中的标准值。

4 作业准备4.1 人员配备4.3 物品配置表2：工器具及仪器仪表5 作业流程作业流程见图16 安全风险及预控措施7 作业项目、方法及标准8 回顾与改进本作业指导书由使用单位针对执行情况定期进行总结回顾，适时由生产技术部进行修订、完善。

附表AGIS设备SF6气体微水超标处理作业过程记录表附录BGIS设备SF6气体微水超标处理数据记录表。

220kV全封闭组合电器(GIS)微水分析及处理

2017年11月其各项标准功能的正常发挥与操作的有效性,需要结合当前先进的计算机自动化技术,实现操作的程序化,利用数字技术,对其进行控制,使其可以基于计算系统自主运行,这对于提高工业电气自动化系统的运行效率具有重要的意义。

程序化的操作,不仅可以确保在无技术人员的情况下,工业电气自动化系统的运行效率不受到影响,同时还可以降低人力成本的投入。

此外,通过应用数字技术,在工业电气自动化生产的过程中,用计算机操作平台替代了人工设置设备的操作界面,在没有人工体系的情况下,工业电气自动化工作仍正常开展。

3结语综上所述,在工业领域中,应用数字技术,其电子信息工程、电子电力技术与电力系统均在数字技术的覆盖范围内,从以往数字技术的实践结果来看,其在推动工业发展中,可以起到一定的辅助作用。

数字技术融合了当前最先进的互联化计算机技术作为操作平台,在操作中,具有简洁、反馈迅速与逻辑性强的优点。

由终端组成的计算机平台,实现了数字技术操作一体化,这也表明相关的工作人员可以通过终端计算机屏幕直接下达指令与反馈,完成工业自动化系统的操作任务。

参考文献[1]蒋建荣.数字技术在工业电气在电气自动化中的应用及创新分析[J].山东工业技术,2013(03).[2]侯永强.数字技术在工业电气自动化中的应用与创新分析[J].科技资讯,2015(12).[3]成洋.数字技术在工业电气自动化中的应用与创新[J].技术与市场, 2015(12).收稿日期：2017-9-2220kV全封闭组合电器（GIS）微水分析及处理郑鸿城（中国能源建设集团广东火电工程有限公司，广东广州510735）【摘要】220kV全封闭组合电器（GIS）对电力系统的安全、稳定、可靠运行起到了重要作用，但这种设备在一段时间的运行之后，可能会出现微水超标等情况，导致设备性能、绝缘水平下降等问题，本文谨就全封闭组合电器微水超标带来的影响进行阐述，并探究微水检测试验分析方法与相应的处理对策，旨在减少微水超标对全封闭组合电器运行所造成的影响。

简析220kV全封闭组合电器(GIS)微水分析及处理

简析220kV全封闭组合电器(GIS)微水分析及处理发表时间：2019-07-08T16:25:59.180Z 来源：《电力设备》2019年第6期作者：贾庆辉[导读] 摘要：本文通过具体实验，对220kV全封闭组合电器(GIS)微水超标的影响及处理措施进行了简要分析，希望对电力系统的安全稳定运行有所帮助。

(中国能建西北电力建设第一工程有限公司陕西省渭南市 714000)摘要：本文通过具体实验，对220kV全封闭组合电器(GIS)微水超标的影响及处理措施进行了简要分析，希望对电力系统的安全稳定运行有所帮助。

关键词：220KV全封闭组合电器；微水超标；处理措施；220KV全封闭组合电器因具有体积小，可靠性高、检修周期长、维护量小、安装便利等优势，被广泛应用在电力系统中。

不过由于其存在的结构部件较多，设备密封性要求较高，在运行较长时间后，会出现微水量超标的情况，进而产生一系列物理、化学性能的改变，对人身、设备安全构成严重威胁。

因此需要对220KV全封闭组合电器微水情况进行有效分析，减少危险的产生，保证系统的正常运转。

1全封闭组合电器中的微水超标的影响SF6气体虽然具有较好的绝缘和灭弧效果，但是随着微水量的增加，气温的降低，产生的气体会凝结成水滴并附着在设备内部元件上，进而导致元件受潮损坏自身的性能，设备运行处出现闪络、绝缘强度降低的情况，影响电气设备的正常使用。

同时，在电弧的作用下，SF6气体会分解出多种低氟化合物，若环境中存在杂质，则这些化合分解物有可能会与水发生反应，产生有毒物质，同时会形成腐蚀性物质，如强硫酸与强氢氟酸等，设备内部元件的金属材料与绝缘材料均会受到影响。

2全封闭组合电器微水实验分析选取两台220KVGIS设备进行检验，在测试过程中发现，这两台设备在间隔电缆终端某气室中存在微水量超标的情况，但是在其它气室中的指标结果是正常的。

因此本次试验采用阻容法进行测试。

另外，为了保证测试结果的准确性，采用了露点法加以验证，发现两次测试结果并无明显差异。

【参考文档】gis测试作业指导书-word范文 (12页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==gis测试作业指导书篇一：GIS安装作业指导书一、工程概况及工程量1.1 工程概况1.1.1 220kV配电装置采用户外GIS设备，朝东北方向出线，本期上石钟山I、石钟山II线。

另有2回主变进线和2回去整流变的出线。

220kV母线采用双母接线方式。

1.1.2 220kV户外GIS设备为河南平高集团产品。

产品由断路器、隔离开关、接地开关、母线、电压互感器套管、出线套管、就地控制柜等组成。

三相共箱，隔离开关附电动作操机构，断路器附液压操作机构。

1.1.3产品采用整件包装运输，设备到货次序不可混乱。

设备开箱、吊装转运、组装工作量大，质量过程控制极为重要。

1.2 工程量1.2.1 主变进线间隔2个；出线间隔4个；母设间隔1个；母联间隔1个1.2.2 220kV封闭母线95.5米二、编制依据2.1 江西电力设计院《220kV配电装置》施工图纸 BA03351S—D0102。

2.2《电气装置安装工程高压电气施工及验收规范》 GBJ147—19902.3《电力建设安全工作规程》（变电部分） DL5009.1-201X2.4《国家电网电力建设安全健康与环境管理工作规定》2.5 《电气装置安装工程质量检验及评定规程》 DL T 5161.1-201X2.6 《电气装置安装工程电气设备交接试验标准》 GB 50150－201X三、施工准备及条件3.1 施工准备3.1.1 场地平整工作已完毕，施工图纸已会审，施工电源已具备，工程材料齐全并已运至施工现场。

3.1.2 人员配备：负责接地施工的主要人员的资格及要求必须合格，持证上岗3.1.3 机械器具配备：四、施工方法及工艺要求本节将按照施工工序流程，对各道工序中的工艺和技术要求进行简要的阐述，更详尽的内容可参阅有关厂家资料和规程。

110kvgis气体微水标准

110kvgis气体微水标准
110kV GIS气体微水标准是指在110千伏（kV）的气体绝缘开关设备（GIS）中，对气体微水含量的要求和限制。

气体微水是指气体中所含的微小水分子的数量。

根据相关标准和规范，110kV GIS气体微水标准一般要求气体微水含量不超过一定的限值。

具体的标准限值可能会因不同的国家、地区或行业而有所不同，以下是一个可能的参考标准：
1. 气体微水含量限值：一般要求气体微水含量不超过10-7（体积分数）或10 ppmv（百万分之一体积）。

这个限值是根据设备的绝缘性能和可靠性要求确定的。

2. 检测方法：常用的气体微水检测方法包括露点测量法、电容法、共振频率法等。

这些方法可以通过测量气体中的水分子浓度或露点温度来间接评估气体微水含量。

3. 检测频率：为了确保设备的安全运行，一般要求对
110kV GIS的气体微水进行定期检测和监测。

检测频率可以根据设备的使用情况和环境条件而定，通常为每年或每半年进行一次检测。

4. 检测设备和仪器：为了准确测量气体微水含量，需要使用专业的气体微水检测设备和仪器。

这些设备可以通过测量气体中的水分子浓度或露点温度来判断气体微水含量。

需要注意的是，以上仅为一个可能的参考标准，实际的
110kV GIS气体微水标准可能会因具体的应用要求和设备设计而有所不同。

因此，在实际应用中，需要根据相关的标准和规范来确定具体的气体微水标准。

GIS 系统微水试验报告7

GIS系统微水试验报告
测试位置
2#主变套管气室
试验日期
2015.8.25
设备型号
ELH1-126
出厂日期
2014.10
出厂编号
/
生产厂家
天水长城
检测环境
温度(℃)
25
相对湿度(%)
40%
使用仪器
微水测试仪
SF6气体检漏仪
型号
编号
型号
编号
GE—M1000
MTS5LI070320922
TIF5750A
03060747926
与灭弧室相通的气室，大修后应小于150μL/L,
运行中应小于300μL/L
/
不与灭弧室相通的气室，大修后应小于250μL/L,
运行中应小于500μL/L
91ppm
密封性试验
用检漏仪对断路器各密封部位、管道接头等处进行检测时，检漏仪应不报警
无报警
备注
结论
说明:
试验员:
Ⅰ段母线电压互感器气室
试验日期
2015.8.25
设备型号
ELH1-126
出厂日期
2014.10
出厂编号
/
生产厂家
天水长城
检测环境
温度(℃)
25
相对湿度(%)
40%
使用仪器
微水测试仪
SF6气体检漏仪
型号
编号
型号
编号
GE—M1000
MTS5LI070320922
TIF5750A
03060747926
检测项目
检测项目
判断标准
检测结果
微水含量试验
与灭弧室相通的气室，大修后应小于150μL/L,

GIS设备SF6气体微水测试

GIS设备SF6气体微水测试01六氟化硫气体性质六氟化硫气体在常温、常压下是一种无色、无味、无毒和不可燃的气体。

六氟化硫气体的电气绝缘性能和灭弧性能非常强。

六氟化硫的分子量是空气的5倍，因此六氟化硫离子在电场中的运行速度比空气中的氮、氧等离子小得多，更容易发生复合性，氟离子使气体带电质点减少，大大提高气体的绝缘水平，约为空气的3倍。

氟元素是所有元素中对电子亲和合力最强的，所以六氟化硫具有很强的电负性，对电子吸引能力极大，极易形成负离子，所以六氟化硫气体的灭弧性能是空气的100倍。

因此，六氟化硫气体在电气设备中应用非常广泛，是目前所发现的绝缘灭弧性能最好的物质。

纯净的六氟化硫是一种惰性气体，设备中的放电会造成六氟化硫气体分解，其分解产物与结构材料是不相容的。

六氟化硫气体在电弧作用下产生气体的分解，绝大部分分解物为硫和氟的单原子，电弧熄灭后，大部分又可还原，仅有极少部分在重新结合的过程中与游离的金属原子及水发生化学反应，产生金属氟化物以及有毒性和腐蚀性物质。

02六氟化硫微水测试的意义六氟化硫气体中的水分超过一定标准会造成严重不良后果，其危害表现在以下几个方面：①使设备的绝缘强度大大降低。

②水分的存在会加速六氟化硫在电弧作用下的分解反应，生成许多有害物质，引起设备的化学腐蚀，并危及工作人员的人身安全。

03 六氟化硫内水分的主要来源六氟化硫设备内部水分的主要来源有：①六氟化硫新气中含有的水分;②设备组装时进入的水分;③固体绝缘物件中释放出来的水分；④运行中透过密封件渗入的水分;⑤运行中多次补气、测试过程中进入的水分;⑥气室内吸附剂失效。

04 六氟化硫气体中微水含量的测试方法六氟化硫气体中微水含量的测试方法很多，目前国内有电解水分仪、阻容式露点仪和镜面露点仪三类仪器。

其中，以镜面露点仪准确性最高，阻容露点仪测量范围最广，现场操作以阻容式露点仪最方便。

目前国产只有电解水分仪，价格便宜;镜面露点仪和阻容露点仪依赖进口，价格昂贵，约为国产的30倍，但使用方便准确。

GIS(HGIS)试验作业指导书

低风险
处理气体时必须戴防护用品，并保持工作环境
通风良好
10
机械运动部分
人身伤残
中等风险
试验前确保断路器机构箱处无人工作
11
高压试验过程中防范措施不到位
人身伤残
高风险
试验开始时，应通知附近作业人员，并设置安全围栏，派专人把守；操作人员应大声告知各在场人员，得到回应“可以开始”后方可升压，如有异常应立即断电
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重
新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南
序号
危害名称
风险种类
风险等级
风险控制措施
1
试验设备未接地或接地
不良
设备损坏
低风险
试验前，应认真检查接地线连接可靠，接地
良好
2
试验人员接线错误
连接，或在电压互感器安装前做此项试验）。
6.2.4SF6气体微水含量测量
（1）SF6气体微水含量测量必须在充气至额定气体压力下24h小时后进行。测量时，环境相对湿度
一般不大于85％。
（2）采用露点法测量。
6.2.5SF6气体密封性试验
检漏必须在充气24h小时后进行。
（1）采用检漏仪检漏法进行定性检漏。
设备烧损
中等风险
在试验前工作人员需熟悉说明书、图纸，按照
要求接线，并有工作负责人核查接线正确性
3
试验区域未设置安全围栏
人身伤残
中等风险
试验区域必须按规定设置安全围栏和标示牌等安全措施，并安排专人进行监护
4
引接试验电源时触电
人身伤亡
高风险
严格执行电气工作票，落实各项安全措施，加

GIS设备SF6微水超标处理作业指导书[QXL-2015]

GIS设备SF6微水超标处理作业指导书百色新铝电力有限公司目录1 适用范围 (2)2 规范性引用文件 (2)3 技术术语 (2)4 作业准备 (2)5 作业流程 (4)6 安全风险及预控措施 (6)7作业项目、方法及标准 (7)8 回顾与改进 (10)附录A (11)附录B (14)前言为规范SF6设备SF6气体微水超标处理工作，保证作业过程的安全及质量，制定本作业指导书。

本作业指导书由百色新铝电力有限公司生产技术部提出并归口。

本作业指导书起草单位：本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由百色新铝电力有限公司生产技术部负责解释。

GIS设备SF6气体微水超标处理作业指导书1 适用范围本指导书适用于百色新铝电力有限公司管辖范围内GIS设备SF6气体微水超标处理工作。

2 规范性引用文件GB26860-2011 《电力安全工作规程》（发电厂和变电所电气部份）DL/T 639-2002 《六氟化硫电气设备运行、试验及检修人员安全防护细则》（发、变电部Q/CSG10004-2004 南方电网公司企业标准《电气工作票技术规范》分)GBJ147-1990 《电气工程安装工程高压电器施工及验收规范》Q_CSG114002-2011 《电力设备预防性试验规程》3 技术术语3.1 SF6微水超标GIS设备的绝缘介质SF6气体的含水量超过运行中的标准值。

4 作业准备4.1 人员配备4.3 物品配置表2：工器具及仪器仪表5 作业流程作业流程见图16 安全风险及预控措施备注：上表中空白处应根据现场危害辨识后相应补充其他风险及预控措施7 作业项目、方法及标准8 回顾与改进本作业指导书由使用单位针对执行情况定期进行总结回顾，适时由生产技术部进行修订、完善。

附表AGIS设备SF6气体微水超标处理作业过程记录表附录BGIS设备SF6气体微水超标处理数据记录表（注：范文素材和资料部分来自网络，供参考。

关于GIS组合电器中微水含量的分析

关于GIS组合电器中微水含量的分析摘要：论述了gis组合电器在运行当中微水含量超标的原因及危害，还有处理方法。

结合公司实际情况，指出在日常的巡检当中的注意事项。

关键词：gis；微水；危害；降低方法中图分类号：tm561 文献标识码：a 文章编号：1674-7712 （2013）06-0186-01电力工业应用中，gis是六氟化硫封闭式组合电器的英文简称，它将一座变电站中除变压器以外的一次设备，经优化设计有机地组合成一个整体。

现在发电厂及变电站普遍采用这一系统，沧东公司220kv系统及500kv系统也均采用gis，使用效果良好。

一、gis组合电器的优势：（1）sf6全封闭组合电器检修周期长。

（2）sf6全封闭组合电器运行可靠性高。

（3）sf6全封闭组合电器的绝缘与灭弧介质为sf6气体。

（4）安全性好。

二、gis维护注意事项（1）进入gis装置室前，应先通风15～20分钟。

（2）进入gis 装置室后，不准在设备防爆膜附近长期停留。

（3）在gis装置上进行正常操作时，禁止触及设备外壳，并保持一定距离。

手动操作隔离开关或接地开关时，应戴绝缘手套。

（4）工作人员进入gis装置室内电缆沟或低凹处工作时，应测量sf6气体浓度不超过1000μl/l，含氧量大于18%（体积比），确认安全后方可进入。

（5）气体采样操作及处理一般渗漏时，要在通风条件下并戴防毒面具进行。

当gis装置发生故障造成大量sf6气体外逸时，应立即撤离现场，并开启室内通风设备。

事故发生后4h内，任何人进入室内必须穿防护服，戴手套，以及戴备有氧气呼吸器的防毒面具。

事故后清扫gis装置室或清理故障气室内固体分解物时，工作人员也应采取同样的防护措施。

（6）处理gis内部故障时，应将sf6气体回收并加以净化处理，严禁直接排放到大气中。

（7）禁止攀爬gis装置本体。

（8）gis装置的操作规定。

三、六氟化硫气体水分含量的测量实验发现，同一设备对同一sf6气体的前后2次测量（条件相同）结果是不一致的。

GIS装置气室微水测量作业指导书

gis微水测试标准

GIS

新GIS微水密度监测系统技术方案

GIS组合电器气体检漏及湿度测试作业指导书

220kV GIS系统SF6的充入及微水检测(刘书革)

220kV GIS系统SF6的充入及微水检测(刘书革)

SF6水份处理程序和测量使用方法

GIS设备SF6微水超标处理作业指导书[QXL-2015]

220kV全封闭组合电器(GIS)微水分析及处理

简析220kV全封闭组合电器(GIS)微水分析及处理

【参考文档】gis测试作业指导书-word范文 (12页)

110kvgis气体微水标准

GIS 系 统 微 水 试 验 报 告7

GIS设备SF6气体微水测试

GIS(HGIS)试验作业指导书

GIS设备SF6微水超标处理作业指导书[QXL-2015]

关于GIS组合电器中微水含量的分析

GIS 系统微水试验报告7
