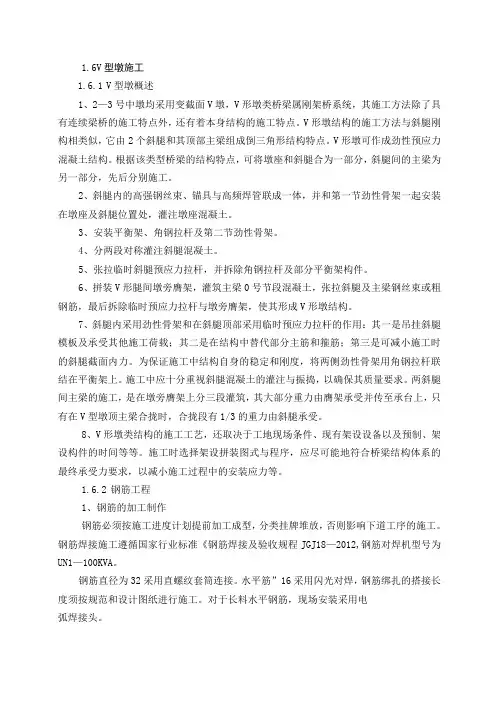

1.6V型墩施工1.6.1V型墩概述1、2—3号中墩均采用变截面V墩，V形墩类桥梁属刚架桥系统，其施工方法除了具有连续梁桥的施工特点外，还有着本身结构的施工特点。

V形墩结构的施工方法与斜腿刚构相类似，它由2个斜腿和其顶部主梁组成倒三角形结构特点。

V形墩可作成劲性预应力混凝土结构。

根据该类型桥梁的结构特点，可将墩座和斜腿合为一部分，斜腿间的主梁为另一部分，先后分别施工。

2、斜腿内的高强钢丝束、锚具与高频焊管联成一体，并和第一节劲性骨架一起安装在墩座及斜腿位置处，灌注墩座混凝土。

3、安装平衡架、角钢拉杆及第二节劲性骨架。

4、分两段对称灌注斜腿混凝土。

5、张拉临时斜腿预应力拉杆，并拆除角钢拉杆及部分平衡架构件。

6、拼装V形腿间墩旁膺架，灌筑主梁0号节段混凝土，张拉斜腿及主梁钢丝束或粗钢筋，最后拆除临时预应力拉杆与墩旁膺架，使其形成V形墩结构。

7、斜腿内采用劲性骨架和在斜腿顶部采用临时预应力拉杆的作用：其一是吊挂斜腿模板及承受其他施工荷载；其二是在结构中替代部分主筋和箍筋；第三是可减小施工时的斜腿截面内力。

为保证施工中结构自身的稳定和刚度，将两侧劲性骨架用角钢拉杆联结在平衡架上。

施工中应十分重视斜腿混凝土的灌注与振捣，以确保其质量要求。

两斜腿间主梁的施工，是在墩旁膺架上分三段灌筑，其大部分重力由膺架承受并传至承台上，只有在V型墩顶主梁合拢时，合拢段有1/3的重力由斜腿承受。

8、V形墩类结构的施工工艺，还取决于工地现场条件、现有架设设备以及预制、架设构件的时间等等。

施工时选择架设拼装图式与程序，应尽可能地符合桥梁结构体系的最终承受力要求，以减小施工过程中的安装应力等。

1.6.2钢筋工程1、钢筋的加工制作钢筋必须按施工进度计划提前加工成型，分类挂牌堆放，否则影响下道工序的施工。

钢筋焊接施工遵循国家行业标准《钢筋焊接及验收规程JGJ18—2012,钢筋对焊机型号为UN1—100KVA。

钢筋直径为32采用直螺纹套筒连接。

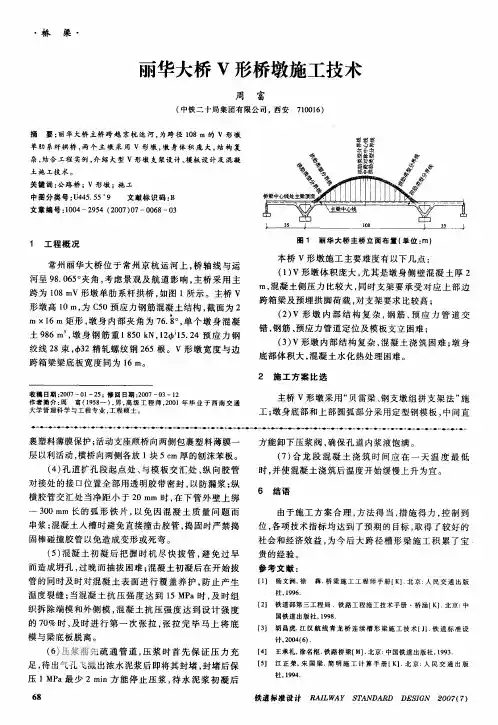

丽华大桥V形桥墩施工技术
