1-1DJ180型架桥机作业指导书
架桥机施工安全作业指导书
1 概述
为了确保架桥机施工的安全,特编制本安全作业指导书。
2 合用范围
合用于我公司架桥机的安全操作管理。
3 职责权限
3.1 工程总工/技术负责人负责组织架桥施工方案的编制与审核。
3.2 现场主管/技术人员负责组织架桥机施工的环境与职业安康安全技术交底,负责架桥机施工的现场技术管理工作。
3.3 安全员负责监视架桥机施工方案的落实和施工现场的安全管理。
3.4 架桥机作业人员按架桥方案与操作规程作业,有权拒绝违章指挥。
4 工作步骤及要求
4.1 施工前的豫备
4.1.1 架桥机操作人员、指挥人员属特种作业人员,应经过特地的培训,持证上岗。
4.1.2 工程部应针对本工程架桥机施工的内容和特点,编制架桥施工方案,并按 QP7-1 《施工组织设计管理掌握程序》的要求发展审核、审批。
4.1.3 工程部应结合架桥施工方案的要求,编制架桥施工打算,指定架桥施工现场管理人员、作业人员及职责,明确现场指挥和人员分工。
4.1.4 架桥施工前,工程部应对参预作业的人员发展环境与职业安康安
全技术交底。
4.1.5 架桥施工前,工程部应安排对架桥机的安装发展检查并保存记录。
对检查不合格的内容,应即将安排修理和整改。
4.1.6 架桥施工前,工程部应安排对架桥施工环境发展检查并保存记录。
对检查不合格的内容,应即将安排整改。
4.2 架桥机的安装
4.2.1 工程部设备管理人员应编制架桥机的安装方案并报批。
4.2.2 架桥机安装时,应设戒备区和安全防护设施,以防止坠物伤人。4.2.3 起重作业执行《起重机械起重安装作业指导书》。
架桥机安全作业指导书
架桥机安全作业指导书
前言
架桥机作为一种重型机械设备,广泛应用于公路、铁路、水利、市政等建设工程中。在设备操作过程中,如果不注重安全作业,就会造成不可估量的人身伤害和财产损失。因此,为了确保设备操作人员的安全和设备的正常运行,编写此架桥机安全作业指导书,以指导作业人员在使用架桥机时,严格按照操作规范进行安全作业。
一、架桥机使用前的准备工作
在使用架桥机进行施工作业之前,必须先进行以下准备工作,以确保设备的安全操作:
1. 设备检查
操作人员在使用架桥机进行施工作业之前,必须先对设备进行安全检查,包括检查架桥机的起重、伸缩、转动、支撑等功能是否正常,并检查各部位的紧固件是否松动或磨损、油液是否充足等。如果发现异常情况,操作人员必须及时报告维修人员进行处理。
2. 环境检查
在使用架桥机进行施工作业之前,需要对作业现场进行环境检查,包括检查地基是否坚实、工地周边是否有安全隐患、是否符合作业要求、是否按规定设置安全警示标志等。如果发现异常情况,操作人员必须及时报告上级领导进行处理。
3. 人员安排
在使用架桥机进行施工作业之前,需要对人员进行安排,包括对操作人员进行培训和考核、指派作业人员进行周边警戒、对施工现场进行监管等。同时,需要制
定应急预案,以及应对突发事件的措施,保证在遇到危险情况时能够及时有效地处置。
二、架桥机安全作业规范
在进行架桥机施工作业时,操作人员必须严格按照以下规范进行作业,以确保作业安全:
1. 设备操作规范
操作人员必须熟悉架桥机操作按钮和控制杆的功能和使用方法,必须严格按照使用说明书和操作手册操作,禁止逾时使用或使用超负荷。
1_1DJ180型架桥机作业指导书
天津铁路枢纽西南环线扩能改造工程DJ180型架桥机作业指导书
中国中铁六局铺架分公司第三项目部
DJ180型架桥机作业指导书
1.适用范围
架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、铁路桥梁32m及以下跨度预应力钢筋混凝土梁片、铺设25m铁路轨排。
2.作业准备
2.1内业技术准备
①组织人员熟悉架设桥梁梁型,听取线下单位的施工交底。
②确定架桥机组装方案,龙门架支立点选择,编制架梁施工组织,确定架梁方向和顺序。
③根据工程进度情况,核实架梁进度计划,架梁作业施工组织设计编制,根据施组要求向梁片供应单位提供桥梁运输顺序要求等。
④人员培训,参加架梁的所有施工人员必须经过客运专线桥梁施工培训并对架桥机机械性能及施工技术细则熟悉和全面掌握后才能上岗操作。特殊工种人员必须进行强化培训,经考试合格后方可发证上岗。
2.2外业技术准备
①架桥机、运梁车、倒装龙门架现场组装完毕、调试合格,工作状态良好;
②支座十字线、孔跨距离、锚栓孔位置、孔径及深度、垫石平整度及标高复测,清除预留孔中的杂物;
③桥头线路加固,桥台、桥尾加固;
④桥梁质量检查合格;
⑤架桥机走行线路一切影响架桥机的障碍物调查和排除。
跨度预应力钢筋混凝土梁片、铁路桥梁32m及以下跨度预应力钢筋混凝土梁片、铺设25m铁路轨排。
该机由主机和机动运梁车两大部分组成。
主机技术参数表1
机动运梁车技术参数表2
3.技术要求
3.1由于桥台填土复杂,桥机在跨桥台作业中极易发生意外,对桥台进行加固可以有效防止发生桥台垮塌事故,架桥机作业前必须对桥台线路进行加固距桥台45m线路加固;
DJ180架桥机拼装施工组织方案
DJ180桥机拼装施工组织方案
一、架桥机简介
1、概述
采用由邯郸中铁桥梁机械有限公司生产的DJ180型公铁两用架桥机施工,该机整机经济性好,灵活机动,易于拆装、运输。该机采用箱型钢梁作主要承载受力构件,各部件间通过销轴、螺栓副连接,起重能力达180T,吊梁起升速度为0.6m/min,吊梁纵移速度达5m/min,整机长度为58m。可架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、架设新建和旧线改造时速200公里及以下客货共线T型梁(通桥2201、2101型)铁路32m及以下混凝土梁、专桥9753、2051梁。主机设计为单导梁式,可携边梁一次横移到位,无须在墩上人工横移梁。架桥机主机控制均在操作台上进行,采用LG可偏程序控制器,可防止误操作。在操作台上设有紧急全机断电按钮可预防临时出现的危险情况。
2、主要性能参数
表1:主机参数
二、施工计划及劳动力安排
根据桥机拼装施工进度及现场实际情况,计划投入架桥施工人员共16人,其劳动力安排如下:
1、队长1人
2、技术员1人
3、安全员1人
4、技术工8人
5、电工2人
6、后勤服务班3人:,司机1人,工地看守员1人、设备管
理员1人;
三、架桥机组装人员及主要机具
1、架桥机组装顺序
1)拼装2号柱柱身,曲梁总成;
2)在路基上放置2号柱走行机构,,将2号柱立于2号柱走行机构上,并安装2号曲梁,打好防溜楔木,将锁具锁死;
3)使用龙门吊吊装2,3号横导梁并用的销轴联接,安装导梁时。
4) 拼装1号柱柱身,拼装1号柱时要用缆风绳和撑木固定牢固。在路基上放置1号柱、将1号柱立于1号柱走行机构上,安装1号及曲梁总成,打好防溜楔木,将锁具锁死。
DJ180型公铁两用架桥机及其应用
率较高的DJl80型公铁两用架桥机(邯郸中铁桥梁 机械制造有限公司研制)进行铺架作业。
l DJl80型架桥机结构及主要技术参数
1.1 DJl80型架桥机的基本结构组成 DJl80型架桥机如图1所示,主要由尾部托架、
3号柱、主梁、起升系统、2号柱、l号柱、0号柱、走 行系统、液压系统及电气控制系统等组成。
根据作业需要,架桥机立柱支撑在钢轨(铺轨 可伸缩立柱组成。
作业)或梁面上(不铺轨作业),由于不对各个支柱 支撑进行精确调平,前后立柱各支撑位置存在高
1.1.4起重小车 起重小车分为1号、2号起重小车,通过均衡梁
差,会对主梁产生转矩。DJl80型架桥机的箱型主 挂在主梁下方耳梁上。每台起重小车上有两个吊点,
允许最大作业纵坡(%) 吊梁升降速度(m/min) 吊梁纵移速度(m/min) 吊梁整机横移速度(m/min) 过孔悬臂挠度(mm) 跨中挠度(重载/空载)mm) 允许作业最大风力(级) 非作业最大允许风力(级)
2
6,.∞
5 6 5
2 ,L、J 1 L凹H 0
6 ●l
2施工工艺流程及施工控制点
2.1施工工艺流程(以架设32 nl跨T型梁为例) 工序1:准备过孔。运梁车喂梁完毕后返回,1
环需要重复连接一次,因此在架桥机作业时需要时 要横移l 100 mlTl到位落梁,该机主梁只能横移750
刻注意曲梁是否连接可靠,在进行连接倒换过程 mm,还要通过大车走行来实现整机横移,然后才能
DJ180型架桥机架梁施工工法
DJ180型架桥机架梁施工工法
作者:李胜华
来源:《城市建设理论研究》2013年第43期
摘要:DJ180型架桥机属于单臂简支型,可架设梁片最大跨度40米,能实现全幅横移梁片,达到一次落梁到位。具有结构简单,重量轻,运输组装方便,性能优良,自动化程序高,本套架桥机是在公路架桥机的基础上的变形,用于架设32m铁路梁及30m以下公路梁最大起重能力小于等于180t。(架设40m公路梁需增加部分装置,如引导梁等)。具有良好的技术经济效果。经整理形成工法,以便推广应用。
关键词:DJ180型架桥机;架梁;施工工法
Abstract: DJ180 type bridge erecting machine belongs to one of simply supported beam type, the maximum span of 40 meters, can realize the full width of transverse beam, to reach a falling beam in place. Has the advantages of simple structure, light weight, convenient transportation and assembly, good performance, high automation, this set of bridging machine is deformation based on highway bridging machine for erecting the, 32m rail beam and 30m highway beam maximum lifting capacity of less than or equal to 180t. (set up 40m highway beam need to increase the portion of the device, such as a guide beam). With good technical and economic effect. After finishing the forming method, to promote the application of.
T梁架设作业指导书
T梁架设作业指导书
新建连云港至盐城铁路LYZQ-VI标段第五项目经理部
架梁作业指导书
编制:
复核:
审核:
中铁十二局集团连盐铁路指挥部第五项目经理部
二0一五年七月
T梁架设作业指导书
目录
1、目的与适用范围 0
2、编制依据 0
3、工程概况 (1)
4、作业细则 0
4、1 DJ180架桥机架桥作业施工流程 0
4、2 架桥机过孔施工 (1)
4、2、1过孔施工工艺流程 (1)
4、2、2架桥机过孔工序示意图 (2)
4、2、3过孔技术要求 (4)
4、3 T梁架设 (5)
4、3、1 T梁架设施工工艺流程 (6)
4、3、2 架梁示意图 (6)
4、3、3 喂梁、支座安装 (8)
4、3、4 出梁落梁 (9)
4、3、5 落梁就位,打保护拆钩 (10)
4、3、6 梁体焊接固定 (11)
4、3、7 T梁架设顺序 (11)
5、特殊气候条件下架梁注意事项 (12)
6、质量检查 (12)
7、安全文明施工及其它 (13)
DJ180架桥机架梁作业指导书
一、目的与适用范围
1、1为了确保中铁十二局集团连盐铁路指挥部第五项目经理部所施工桥梁架设的质量及施工安全,特编制本作业办法。
1、2本作业办法适用于中铁十二局集团连盐铁路指挥部第五项目经理部DJ180架桥机架设铁路后张法预应力混凝土简支T梁的施工作业。
二、编制依据
2、1根据铁路工程施工图与T梁设计图纸资料。
2、2根据现行铁路桥梁设计规范、施工规范、技术标准及验收标准。
2、3 DJ180架桥机的有关技术参数。
三、作业细则
3、1 DJ180架桥机架桥作业施工流程
预应力混凝土T梁达到满足架设强度后,由梁场龙门吊将预应力混凝土T梁吊装到运梁平车上,运梁拖平车负责将T梁运送到待架桥桥头的换装龙门吊下,使用换装龙门吊将T梁换装到2#运梁车上,由2#运梁车自行将预应力混凝土T 梁运到架桥机尾部,架桥机吊起T梁并进行架梁。
DJ168DJ180公铁两用架桥机公路提运架梁安全操作规程
新建蒙西至华中地区铁路煤运通道土建工程
MHTJ-11标段
DJ168/DJ180公铁两用架桥机机组公路提、运、架施工安全规程
编制:
审核:
审批:
中铁十二局集团有限公司蒙华铁路MHTJ-11标段项目经理部
二○一七年十月
第一节概述
架梁施工整个过程复杂,施工线路长,涉及内容广泛,施工工艺和内容多样化,是机械化施工和高空作业为主的特殊性架梁施工,安全风险及施工难度大,
DJ168/DJ180架桥机梁片架设工作的施工流程可分为架桥机拼装、梁片吊装、梁片运输、梁片架设、架桥机拆卸五个环节,在本规程中对每个环节的施工安全注意事项进行了总结。
第二节架桥机拼装
1、架桥机拼装前准备工作
①在架桥机配件进场前根据架桥机拼装场地实际情况,提前一个月编制好架桥机拼装安全专项施工方案及应急预案,并上报公司、监理、业主进行审批,审批后方可进行下一步施工。
②在根据审批后的专项施工方案,编制作业指导书,安全员做好拼装安全交底,技术员做好拼装施工技术交底,要求交底按照三级交底形式,交底至现场施工人员。
③在施工人员进场后施工前,对施工人员进行岗前教育培训,培训合格后方可上岗作业。其中特种设备操作员需相应的特种设备操作证上
④当架桥机零配件到达现场后,检查清点各构件、联接件、机电设备总成部分、电气元件及电缆数量是否符合,结构和机电元件是否完好无损。需对零配件清单、架桥机生产厂家资质、架桥机的出场合格证、监检证、维修保养及使用说明书等资料进行检查,安装人员需持有Q1证件。
⑤架桥机拼装需临时租赁吊车,需根据单个构件的最大重量及安全储备系数(1.25倍)来选择吊车,吊车入场后需检查吊车产品合格证书、检验报告、车辆行驶证等资料进行检查,吊车操作人员需具有Q8证件;DJ168/DJ180架桥机构件最大重量11吨,需租赁50吨吊车与25吨吊车进行配合安装。
DJ-180架桥机作业指导书
DJ-180架桥机作业指导书
DJ-180架桥机
作
业
指
导
书
目录
一、编制目的 (3)
二、编制依据 (3)
三、技术性能参数 (3)
四、作业流程 (4)
五、特殊情况下架梁说明 (9)
六、检查维护注意事项 (10)
一、编制目的
正确使用架铺机,充分发挥架铺机工作效率,确保铺架施工质量、安全。
二、编制依据
1.《DJ180型架桥机使用说明书》
2.《架梁施工规范》
三、技术性能参数
1.主机部分表1
2.机动运梁车部分表2
四、作业流程
架桥机组装:
1、架桥机经长途运输到达工地后,应首先注意检查以下事项:
1.1检查清点各构件、联接件、机电设备总成部分、电气元件及电缆数量是否符合,结构和机电元件是否完好无损。
1.2清理各部件特别是运动机构附着杂物,达到整洁。
1.3检查电缆是否安全、可靠,须无断路和绝缘损坏现象。
1.4组装场地应平整压实,要求长60M,宽20M的组装作业场地。
2、架桥机组装顺序:
2.1主机臂联接:每节接头处由四根φ70的销轴联接(注意对号),注意安装每个接口处齿条,注意安装标记符号。
2.2铺1#、2#柱走行轨道,联接柱体与走行梁立于已铺设好的轨道上。用联杆联接1#、2#柱,保持1#柱的稳定,穿横梁于曲梁中,整体吊装与1#、2#柱体联接,安装曲梁上部油缸及接通1#、2#等液压系统。
2.3吊装主机臂,将机臂上耳梁穿于1#、2#曲梁平衡轮与压臂轮间,机臂后端外露15m左右,前端用枕木垛让开0#柱位置垫平。
2.4安装0#柱。
2.5从机臂尾端吊装1#、2#吊梁行车于机臂下耳梁。接临时线驱动行车前行。安装3#柱于机臂尾部。
浅谈DJ180架桥机在跨铁路简支T梁架设中的应用研究
浅谈DJ180架桥机在跨铁路简支T梁架设中的应用研究
发布时间:2023-04-12T03:54:32.791Z 来源:《建筑设计管理》2023年第1期作者:张彬
[导读] DJ180架桥机用于架设公路桥梁40米及以下跨度、铁路梁32米及以下跨度的预应力钢筋混凝土梁片张彬
中铁六局集团呼和浩特铁路建设有限公司
摘要:DJ180架桥机用于架设公路桥梁40米及以下跨度、铁路梁32米及以下跨度的预应力钢筋混凝土梁片,本文通过葫芦站开行万吨列车疏解改造DyK510+575 4-32m工程实例,介绍DJ180架桥机架设方法,通过本文的讨论,为今后类似工程施工提供参考。
关键词:架桥机;架设;简支T梁
一、工程概况
葫芦站开行万吨列车疏解改造DyK510+575 4-32m跨京包线大桥位于内蒙古乌兰察布市察右前旗三岔口乡境内,全桥长146.43m ,第二孔跨越既有京包线。
二、DJ180架桥机的主要组成部分
2.1 主梁
主梁亦为机臂,是主要承载结构,采用箱形截面,截面两边设有上下耳梁。下部设有齿条,行车与曲梁锁死时,行车通过齿条可驱动机臂前移后退;曲梁与机臂锁死时,行车通过齿条可在机臂上前后移动。铁路由5节单元梁销接而成,公路由7节单元梁销接而成。
2.2 曲梁及横移机构
曲梁为支承机臂和吊梁荷载主要承载构件,通过均衡轮组与机臂连接。横移机构通过螺栓连接在曲梁上部,前后曲梁的横移机构连接方向要相同,横移机构横移量为左右各750mm,横移油缸型号为:HSGK01-160/90-3501-1600。
2.3 0#柱
0#柱安装在机臂前端下方,为窄式门框架结构。转运时可将0#柱翻转至水平。顶升油缸型号为:HSGK-160/110-2501-1650。
架桥机安全作业指导书
架桥机安全作业指导书
1、架桥机纵向运行轨道两侧规定高度要求对应水平,保持平稳。前、中、后支腿各横向运行轨道要求水平,并严格控制间距,三条轨道必须平行。
2、斜交桥梁混凝土梁安装时,架桥机前、中、后支腿行走轮位置,左右轮要前后错开,其间距可根据斜交角度计算,以便支腿轮可在同一横向轨道上运行(具体事宜请与制造单位联系)。
3、架桥机纵向移动要做好一切准备工作,要求一次到位,不允许中途停顿。
4、架桥机天车携带混凝土梁纵向运行时,前支腿部位要求用手拉葫芦(5t)与横移轨道拉紧固定,加强稳定性。
5、安装桥梁有上下纵坡时,架桥机纵向移位要有防止滑行措施。例如:采用三角铁块在轮子前后作防护,特别中腿距梁端很近,移位时要注意控制。
6、架桥机拼装后一定要进行吊重试吊运行,也可用混凝土梁试吊后,架桥机再运行到位开始安装作业。
7、架桥机安装作业时,要经常注意安全检查,每安装一孔必须进行一次全面安全检查,发现问题要停止工作并及时处理后才能继续作业。不允许机械电气带故障工作。
8、安装作业不准超负荷运行,不得斜吊提升作业。
9、连接销子加工材质必须按设计图纸要求进行,不得用低钢号加工代替。
10、五级风以上严禁作业,必须用索具稳固架桥机和起吊天车,架桥机停止工作时要切断电源,以防发生意外。
11、架桥机纵向就位必须严格控制位置尺寸,确保混凝土预制梁安装顺利就位。
12、由于架桥机属桥梁安装大型专用设备,架桥机作业必须明确分工,统一指挥,要设专职操作人员、专职电工和专职安全检查员。要有严格的施工组织及措施,确保施工安全。人员基本条件如下:
DJ180公铁两用架桥机架梁应急预案全解
DJ180公铁两用架桥机架梁应急预案全解
一、前言
在公路、铁路建设中,一些特殊的节点位置往往需要临时搭建一座桥梁,以保
证交通的顺畅。而在建造这些桥梁的过程中,需要使用到一种被称为“架桥机”的设备。DJ180公铁两用架桥机是目前市面上比较流行的一款机型,尤其全面具备公路和铁路的差异性特征,使用广泛。在使用过程中,架桥机架梁出现问题,则会对施工和交通造成非常严重的影响。因此,在进行DJ180公铁两用架桥机架梁工程时,应该制定并完善相应的应急预案,以应对各种可能出现的应急情况。本文以DJ180
公铁两用架桥机架梁应急预案全解为主题,将就一些常见的情况,给出相应的解决方法。
二、应急预案
1. 风速超标
在使用架桥机架梁时,如果出现了风速超标的情况,施工人员必须立即停机,
进行安全检查。具体应对措施如下:
(1)暂停机器
当风速超出正常范围时,DJ180公铁两用架桥机必须停机,并用安全措施固定。机器必须在风速回到正常范围内后才能重新启动。
(2)检查设备、周围环境是否安全
一旦发现风速超标,必须立即检查该区域是否存在其他安全风险。要对周围环
境进行检查,以确保该地区没有潜在的威胁。在风速了结前,不能再次启动机器。
(3)高风预警
在开始施工前,必须监测并评估周围环境的风速预警信息,并且更定期更新这
个信息。如果风速超过安全范围,则必须遵循安全规定,暂停包括DJ180公铁两
用架桥机的压力机。
2. 发动机故障
如果架桥机在使用过程中出现发动机故障的情况,施工人员必须就这种问题采
取一些必要的措施。相应的解决方法如下:
(1)紧急停机
DJ180架桥机安装技术交底
技术交底书表格编号0907
项目名称枣庄惠民铁路专用线工程第 1 页交底编号2019010701 共 7 页工程名称枣庄惠民铁路专用线架梁工程
设计文件图号通桥2016(2101)通桥2012(2109)
施工部位架桥机组装
交底日期2019-01-07
DJ180架桥机组装技术交底
一、编制依据:
1、《架桥机安全规程》GB/T26469-2011
2、《架桥机通用技术条件》GB/T26470-2011
3、《起重设备安装工程施工及验收规范》GB50278-98
4、《起重机械安全规程第一部门:总则》GB6067.1-2010
5、《起重机钢丝绳保养、维护、安装、检验和报废》GB/T5972-2009
6、DJ180铁路架桥机使用说明书
二、施工方案和施工工艺
2.1、DJ180架桥机主梁组装顺序
(1)主机臂联接:每节接头处由四根销轴联接(注意对号),注意安装每个接口处齿条,注意安装标记符号。机臂连接时,先将第2、3、4节机臂连接成一个整体,并将曲梁安装到组装成整体的第2、4节机臂上,安装位置以能与1#柱和2#柱方便对接为宜。第1、5节机臂待连接成整体的第2、3、4节机臂与1#柱和2#柱组装后,再分别进行安装。
(2)按照标记好的1#柱和2#柱轨道中心十字线,铺1#、2#柱走行轨道,并用硬杂木垫平。
(3)按照架桥机设计图纸,组装1#柱和2#柱,并立于已铺设好的轨道上。用5T手拉葫芦和Ф12mm的钢丝绳对1号柱进行固定,固定必须牢靠,同时用铁鞋对1#柱和2#柱走行轮组采取防溜措施。
(4)将组装好的2、3、4节主梁与曲梁,用钢丝绳经吊耳捆绑好,用85吨龙门吊吊到1#柱和2#柱上,然后将前后曲梁上的横梁与1#柱和2#柱支腿进行连接。
DJ180架桥机架梁施工专项方案方案
目录
一、编制说明............................................................ - 1 -
1.1.编制依据 (1)
1.2.编制原则 (1)
二、工程概况............................................................ - 1 -
2.1.工程概况 (1)
2.2.主要技术标准 (1)
三、施工安排............................................................ - 2 -
3.1.施工计划 (2)
3.2.施工效率 (2)
四、施工组织及管理...................................................... - 3 -
4.1.管理机构 (3)
4.2.劳力安排 (3)
4.3.岗位职责 (4)
五、设备机具............................................................ - 4 -
5.1.主要设备及简介 (4)
5.2.设备机具清单 (8)
六、施工方案............................................................ - 9 -
6.1.方案概述 (9)
6.2.工艺流程 (9)
6.3.操作要点及注意事项 (10)
6.3.1架梁前准备工作 (10)
6.3.9铺设轨排 (23)
6.3.10收尾工作 (23)
架桥机作业指导书
架桥机作业指导书
一、任务概述
本文档主要针对架桥机的作业指导进行详细说明,包括作业前的准备工作、作
业过程中的操作步骤以及作业后的注意事项。通过本指导书的使用,能够帮助作业人员正确、安全地进行架桥机的作业。
二、作业前准备
1. 确认作业地点:根据工程需求,确定架桥机的作业地点,并进行现场勘察,
确保地面平整、无障碍物以及足够的空间供架桥机操作。
2. 检查架桥机状态:检查架桥机的各项功能是否正常,特别是液压系统、电气
系统以及操作控制系统,确保其能够正常运行。
3. 安装工作平台:在架桥机的工作区域内,安装工作平台,以便作业人员在高
处进行作业时有一个稳定的工作平台。
4. 配置所需工具和设备:根据作业需要,准备好所需的工具和设备,如安全带、手套、安全帽等。
三、作业过程
1. 安全检查:作业人员在进行架桥机作业前,必须进行安全检查,包括检查作
业区域是否有人员或障碍物,检查架桥机是否处于稳定状态。
2. 启动架桥机:按照操作手册的指引,启动架桥机,并确保各项功能正常。
3. 调整作业位置:根据实际需要,调整架桥机的作业位置,确保其能够准确地
进行桥梁的搭建。
4. 搭建桥梁:根据工程要求,使用架桥机进行桥梁的搭建,操作人员需按照指
示进行操作,确保桥梁的安全、稳定。
5. 检查作业质量:在桥梁搭建完成后,作业人员需要对桥梁进行检查,确保其
质量合格,不得存在任何安全隐患。
6. 完成作业:作业完成后,将架桥机停止运行,并进行必要的清理工作,确保
作业现场的整洁。
四、作业后注意事项
1. 安全归位:作业人员在作业结束后,必须将架桥机归位,并进行必要的固定,确保其不会滑动或倾倒。
DJ180公铁两用架桥机说明书
DJ180公铁两用架桥机说明书
DJ180公铁两用架桥机说明书

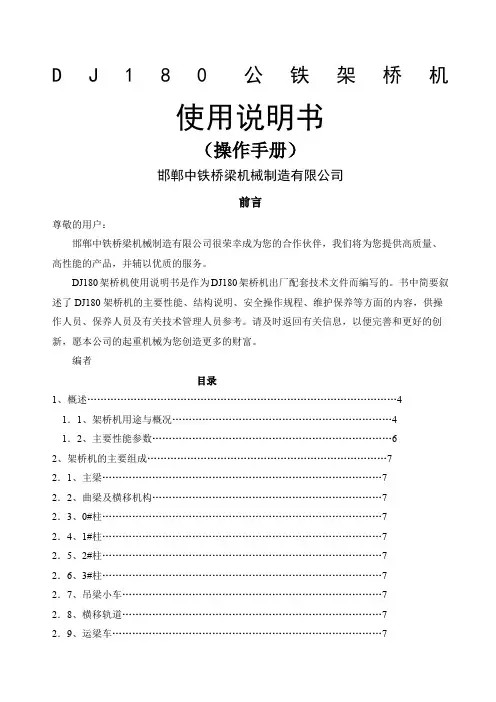

DJ180公铁架桥机使用说明书(操作手册)
邯郸中铁桥梁机械制造有限公司
前言
尊敬的用户:
邯郸中铁桥梁机械制造有限公司很荣幸成为您的合作伙伴,我们将为您提供高质量、高性能的产品,并辅以优质的服务。
DJ180架桥机使用说明书是作为DJ180架桥机出厂配套技术文件而编写的。书中简要叙述了DJ180架桥机的主要性能、结构说明、安全操作规程、维护保养等方面的内容,供操作人员、保养人员及有关技术管理人员参考。请及时返回有关信息,以便完善和更好的创新,愿本公司的起重机械为您创造更多的财富。
编者
厂址:河北省邯郸市复兴区战备路2号
邮编:056003
咨询电话:+ 86 310 4024642
传真:+ 86 310 4022310
网址:
注意事项
1、架桥机操作人员必须经培训并办理相应的特种工种证件持证上岗。
2、架桥机操作人员必须阅读使用说明书,尽快熟悉架梁、过孔过程,要
明白每次操作的具体步骤与意义。
3、曲梁与机臂、曲梁与行车任何时候都必须有销连接,架梁状态保持曲
梁与机臂销连接,过孔状态保持曲梁与行车销连接。二者转换时要先连接后解除。
4、过孔时零、一、二、三号柱位置必须有专人操作与监护,支垫要平实
可靠,并确保与指挥人员联系畅通,及时调整。
5、架梁、过孔工况保证机臂水平。一、二柱横移轨道分别水平,三根轨
道要平行。
6、操作过程中发现有异常时一定要首先按下急停开关。急停开关位置分
别设在零号柱、一号柱及操作台处
7、要派专人看监起升绞车钢丝绳的盘绕情况,如有不规则排绳必须重新
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
天津铁路枢纽西南环线扩能改造工程DJ180型架桥机作业指导书
中国中铁六局铺架分公司第三项目部
DJ180型架桥机作业指导书
1.适用范围
架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、铁路桥梁32m及以下跨度预应力钢筋混凝土梁片、铺设25m铁路轨排。
2.作业准备
2.1内业技术准备
①组织人员熟悉架设桥梁梁型,听取线下单位的施工交底。
②确定架桥机组装方案,龙门架支立点选择,编制架梁施工组织,确定架梁方向和顺序。
③根据工程进度情况,核实架梁进度计划,架梁作业施工组织设计编制,根据施组要求向梁片供应单位提供桥梁运输顺序要求等。
④人员培训,参加架梁的所有施工人员必须经过客运专线桥梁施工培训并对架桥机机械性能及施工技术细则熟悉和全面掌握后才能上岗操作。特殊工种人员必须进行强化培训,经考试合格后方可发证上岗。
2.2外业技术准备
①架桥机、运梁车、倒装龙门架现场组装完毕、调试合格,工作状态良好;
②支座十字线、孔跨距离、锚栓孔位臵、孔径及深度、垫石平整度及标高复测,清除预留孔中的杂物;
③桥头线路加固,桥台、桥尾加固;
④桥梁质量检查合格;
⑤架桥机走行线路一切影响架桥机的障碍物调查和排除。
跨度预应力钢筋混凝土梁片、铁路桥梁32m及以下跨度预应力钢筋混凝土梁片、铺设25m铁路轨排。
该机由主机和机动运梁车两大部分组成。
主机技术参数表1
机动运梁车技术参数表2
3.技术要求
3.1由于桥台填土复杂,桥机在跨桥台作业中极易发生意外,对桥台进行加固可以有效防止发生桥台垮塌事故,架桥机作业前必须对桥台线路进行加固距桥台45m线路加固;
3.2在直线有效长度不小于80m的线路上组装架桥机,
3.3检查支座的规格、型号,认真检查支座外形、外观质量、注意配件是否齐全,在搬运过程中要轻取轻放,避免损伤支座,影响外观质量。向监理提交合格证书或质量保证书。
3.4安装支座
①、T梁外形尺寸和外观质量检查合格后,进行支座安装作业。
②、检查固定支座上下支座板对正情况以及调整活动支座上下座板纵向预留横向错动量。支座上下座板必须水平安装,固定支座上下
座板应互相对正;活动支座上下座板横向应对正,在架梁施工过程中应根据支座安装施工温度与设计安装温度之差和梁体混凝土未完成收缩、徐变量及弹性压缩量调整活动支座上下座板纵向预留错动量。
③、根据桥图确定所需支座的类型(区分固定端、活动端),在倒装龙门架处安装支座
4.施工程序与工艺流程
DJ180架桥机施工作业流程:
组装架桥机和支立倒装龙门架---架桥机桥台就位和龙门架倒装梁片---机动平车喂梁就位---架桥机吊梁、走梁、落梁---安支座、落梁就位---架桥机前移一跨。
5.施工要求
5.1桥头线路加固:
(1)、压道前应详细了解路基的施工资料、填筑情况和填筑后
沉落情况。
(2)、采用机车(轴重大于190KN)或超重车(轴重不小于30T)进行压道。
(3)、压道范围:前方压上桥台1m,后方压到大轴重最远停留处以远50m。采取拨道架梁时,除正线外应拨到计算拨道量处压道。所有大轴重通过或停留地段均应压到。
(4)、压道速度:宜为1~3Km/h,不得超过5Km/h,对大轴重经常停留地段,桥台尾与线路衔接和个别有疑问的薄弱处所,应放慢速度或较长时间地停在该处任其沉落。
(5)、压道次数:压到无显著下沉,最后三个往返的轨道沉降左右偏差不得大于2mm,总下沉量不大于5mm,压道不得少于三个往返,并且有专职安检人员、施工技术人员、施工负责人共同检查,随车压道。
(6)、压道时应注意路基四周变化情况,对有橡皮泥或翻浆冒泥现象的路基应采取特别加固的方法。压道时应有养路人员配合整道,认真捣固。比较松软的路基,在变形地段应起道捣实后再压。压道后或架梁过程中,当遇大雨或长期阴雨浸泡路基,或压道后很长时间未架梁及架梁的间隔时间很长,或经过路线大抬道等情况,均应重新压道。
(7)、接短轨的长度较架桥机对位位臵留出不小于1.5m的安全距离,短轨铺设木枕,标准为1600根/Km,每块垫板3个道钉,上足并拧紧鱼尾板螺栓。
(8)、桥头线路加固要求:
①道床厚度不得小于25cm,枕下至少应有15cm厚的道碴。
②道床顶面宽度不得小于350cm,并应在拨道范围内适当加宽。
③曲线地段不应设超高。
④轨距、水平、方向等应符合线路养护作业标准。
⑤必须采取加固措施。
⑥桥头加固方式,一般采用对、单穿枕木的方法加固,不良地段还应进行扣轨加固。方法如下:
I、距桥台45m线路内应进行桥头加固,采用50轨,3扣轨和对、单穿枕木的方式加固桥头线,扣轨至少3组,分布方式为:纵向沿线路进行扣轨,线路两侧和中间各扣一组,扣轨长度不小于30m,前端搭上桥台1m,两旁扣轨应臵于混凝土枕木之上沿中间扣轨左右对称, 与轨道之间缝隙不影响机车正常行走;扣轨束长度不够需要拼接时应采取插接的方式,不得简单的齐头对接。距胸墙30m每个枕木空对穿枕木,剩余15m单穿枕木。
II、加固枕木应在线路轨枕下道碴捣实后加穿,加固枕木应保持水平,与扣轨束间用U型螺栓捆绑连成整体,枕木长度必须足够(两端超出U型螺栓100mm),钢轨、扣轨束与枕木之间的间隙用木楔塞实,保证与钢轨间无缝隙。
(9)、加固枕木在线路轨枕捣实后方可加穿。
(10)、所有加固枕木应保持水平,与钢轨间的间隙应用小手锤轻敲木垫片填实。
5.2架桥机组装
(1)组装架桥机应选择在桥头路基上进行,直线有效长度不小于80m,组装场地应平整、夯实,不得有局部路基松软。
(2)横移轨道下方应用硬杂木支垫好,轨道铺设应克服桥台或路基横坡,要铺设水平。
(3)组装时对所有栓接螺栓上紧上牢,保证受力均匀。
(4)组装前应检查各联接部位有无损伤变形情况,各部螺栓和销子有无脱落、丢失、损坏等情况,应注润滑油部位是否已注润滑油或脂等,然后进行组装。
(5)组装时对各联接部位、运动机构有无不整洁,附有杂物情况,应进行认真检查清理干净后进行组装。
(6)对运梁车轨道铺设应选择重型轨铺枕木加横联方式,轨道线应对准梁体中心线,以便于桥上运梁荷载分布在梁体肋板上。应选择坚实路基上铺设20cm道碴,在道碴上根据轨材、枕材及荷载选择枕木铺垫距离,达到安全可靠。
5.3架铺机经组装后全面检查。
⑴检查各部栓联紧固情况,对任何一个螺栓均不能忽视。
⑵液压系统油面高度是否符合要求。
⑶液压系统管路是否有松动和泄漏。
⑷运动减速机润滑油是否符合使用要求。
⑸电气系统是否可靠、安全、操作无误。
⑹吊梁钢丝绳是否符合使用要求。
⑺限位开关、电铃是否正常。
⑻电机制动部分是否可靠、正常。
