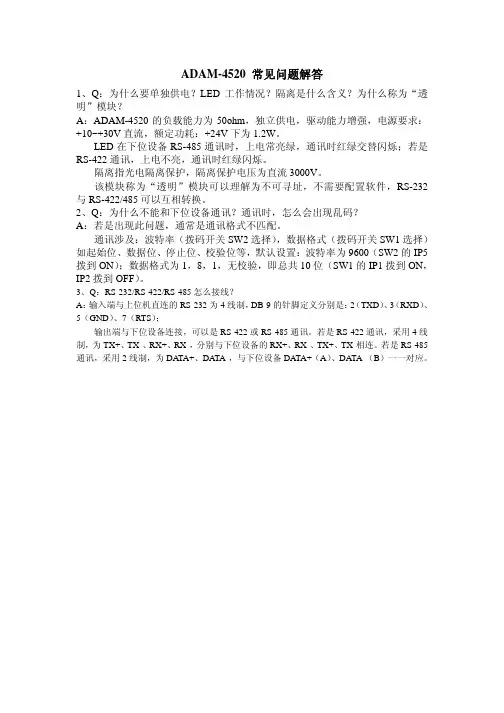

ADAM-4520 常见问题解答
1、Q：为什么要单独供电？LED工作情况？隔离是什么含义？为什么称为“透明”模块？
A：ADAM-4520的负载能力为50ohm，独立供电，驱动能力增强，电源要求：+10~+30V直流，额定功耗：+24V下为1.2W。
LED在下位设备RS-485通讯时，上电常亮绿，通讯时红绿交替闪烁；若是RS-422通讯，上电不亮，通讯时红绿闪烁。
隔离指光电隔离保护，隔离保护电压为直流3000V。
该模块称为“透明”模块可以理解为不可寻址，不需要配置软件，RS-232与RS-422/485可以互相转换。
2、Q：为什么不能和下位设备通讯？通讯时，怎么会出现乱码？
A：若是出现此问题，通常是通讯格式不匹配。
通讯涉及：波特率（拨码开关SW2选择），数据格式（拨码开关SW1选择）如起始位、数据位、停止位、校验位等，默认设置：波特率为9600（SW2的IP5拨到ON）；数据格式为1，8，1，无校验，即总共10位（SW1的IP1拨到ON，IP2拨到OFF）。
3、Q：RS-232/RS-422/RS-485怎么接线？
A：输入端与上位机直连的RS-232为4线制，DB-9的针脚定义分别是：2（TXD）、3（RXD）、5（GND）、7（RTS）；
输出端与下位设备连接，可以是RS-422或RS-485通讯。
若是RS-422通讯，采用4线制，为TX+、TX-、RX+、RX-，分别与下位设备的RX+、RX-、TX+、TX-相连。
若是RS-485通讯，采用2线制，为DATA+、DATA-，与下位设备DATA+（A）、DATA-（B）一一对应。
ADAM-4570W和ADAM-4571W快速引导手册
ADAM- 4570W 和ADAM-4571W 快速引导手册一、电气特性：协议： TCP/IP端口: ADAM-4571W 1 RS-232/422/485 porADAM-4570W 2 independent RS-232/422/485 ports串口接口形式：RJ-48 to DB9 针式插头传输速度：50bps-230bps数据校验位：奇校验、偶校验、无校验、空格校验、掩码校验数据位数: 5, 6, 7, 8诊断指示灯：WLAN (Active, Quality),Serial (TX/RX)System(Status, Power)公用软件：自动搜索配置软件 configuration utility （可以支持128个设备）. 支持系统: Windows 98/NT/2000/XP电源供电：10 -30V电源功率：最大4W配件：RJ-48转串口的转接头232自环测试头天线二、LED指示灯led 颜色 状态 描述ON 闪烁（1pps）RedOFF 不工作Status/PowerON 无电GreenOFF 有电ON 数据发送和接收Active RedOFF 没有数据传输OFF/OFF 0-20%信号强度OFF/Half-On 20-40%信号强度Quality Red/GreenOFF/Full-On 40-60%信号强度Half-On/Full-On 60-80%信号强度Full-On/Full-On 80-100%信号强度ON 正在发送数据RedOFFTx/RxON 正在接收数据GreenOFF三、诊断和工作模式设定模块可分为Normal和Diagnostic两种模式，在Normal方式下模块以Configure Utilty中的设定参数工作，Diagnostic又分为点到点和基础诊断两种模式，运用在不同的场合，便于对模块进行设定。
设定诊断模式的步骤：诊断点到点模式诊断基础模式SSID 号 WLAN ANY 通道 10 N/A WEP没有没有1、掉电2、将侧面的拨码设定到诊断模式下3、上电6-10S 后重启模块1、掉电2、设定在Normal 模式下3、上电6-10S 后重启模块4、将Switch 切换到诊断模式，等5秒后，Status led 开始闪烁5s5、在闪烁的5s 期间，将Switch 切回Normal6、重启模块，进入诊断的基本模式设定方式* 注意要在Status 红灯未亮之前，重启*注意没有第5步的话，重启后将进入点到点的诊断模式转接头管脚定义四、COMPortUtility 安装使用Ａ 搜索ＥＤＧ设备１ 选All Devices并点击Ｌｏｃａｔｅ２ 找到的模块状态灯将亮起Ｂ Ｓｙｓｔｅｍ 设定Device Name可设定模块的名字，便于区分Device description描述Firmware Version模块的软件版本Ｃ NetWork－〉General 设定Wireless Firmware无线传输的软件版本，当无线通讯有问题的话，要把这个版本告诉技术服务人员MAC Address这模块的ＭＡＣ地址，出厂前已设定好了，无需配置Region通道选择，一般国家的通道情况如下：. General (USA and Canada): 1~11. Europe (except for France and Spain): 1~13. France: 10~13. Spain: 10~11. Japan: 14 only. Japan Wide: 1~14Mode有两种模式：. 11b Infrastructure集成模式需要建立AP基站，或当SSID选择ANY时，模块会自动搜索并连接合适的AP. 11b Ad hoc点到点的连接，需要设定相同的通道号和SSIDChannel通道选择，从2.412到2.477每隔0.005一个通道，相对应于1-14个通道Data Rate数据的传输速度由设备和AP确定，当AP的速度确定后，模块的速度就要指定；否则，建议使用自动方式，应用比较灵活。
ADAM-控制
【程序示例】
读取单元“01号”中的Ch.0 ～Ch.7的温度数据，结果存于DT200(Ch.0)～DT207(Ch.7)。 DT200 ～ DT207中的数据为测定温度(0.1℃单位)×10的数值。
发送数据
读取ch切换法
DT2 DT1
01 3031
0# 3023
ASCII code HEX code
ADAM控制方法
【目的】
实现利用FP0使用热电偶、进一步开发温度控制市场。 （目前，使用松下电工的产品，无法读取热电偶传感器的数据。）
【控制方法】
使用台湾ADVANTECH研华公司生产的“ADAM”(亚当)（日本OEM：NuDAM）。 ① 由于“ADAM”采用RS485进行通信控制，因此需要准备8ch.热电偶输入单元“ADAM-4018”及 RS232C至RS485转换单元“ADAM-4520”。 ② 依照使用手册进行接线。 （因为电源10～30V均可使用，所以使用DC24V、同时需要在RS485通信电缆两端接入120Ω的终端电阻。） ③ “ADAM”的初始设置如下。（PLC应设置为通用通信模式，同时应符合以下通信条件。) ◆站号：01 ◆波特率：9600b/s、数据长度：8位、奇偶校验：无、停止位：1位、结束符：CR ◆校验和：无效 ◆看门狗定时器：无效 ④ 温度数据的读取方法。 站号:(01－EF) Ch:(0－7)
④
Bin
00EA
Check sum、Watchdog timer ：不使用
旧站号：00固定 新站号：03 ⑤ 断开ADAM－4018的电源。 ⑥ 重新接通ADAM－4018的电源。
通信速度：06(9600b/s)
量程：0F(热电偶)
由此，上述变更内容开始生效。如果不执行步骤⑤⑥，则即使利用④改变了设置也仍将保持以前的状态。
(研华数据采集模块培训)
Always ADAM
ITMS
FA
Water
SCADA I/O
Control I/O
Treatment
Web I/O
MA
ADAM-4000 ADAM-5000
ADAM-6000
ADAM-5510/KW ADAM-5510/TCP
Facility Management
Always Adam
基于软逻辑的 SCADA 控制器
Internet
硬件规格：
- CPU: StrongARM CPU - RS-232*3 / 485 * 2 - 10 M base-T * 1 - 16 MB on-board Flash - 32 MB SRAM
Ethernet 下载控制程序
软件规格：
Win inside
- OS: Windows
Comm. Controller
- ADAM-6051
- 2*RS-232, 2*RS-485 - ADAM-6060
- ADAM-6015 (Q2)
- ADAM-6018 (Q2)
- ADAM-6024 (Q3)
Video
ADAM-60xx Video I/O
- ADAM-6090 Video Input (Q2)
正奇科技
ZQTECH
输入输出范围形态可编程
软件设定 减少备品备件负担
15mV 50mV 100mV 500mV 1V 2.5V 0.20mA T/C.J T/C.K T/C.T T/C.E T/C.R T/C.S T/C.B
输入
ADAM
输出
4011
正奇科技
23.5 C
工程单位
ADAM-4022T快速入门手册
ADAM-4022T PID功能快速入门使用手册一．PID工作原理：PID原理图ADAM-4022T PID回路原理图（from manual）ADAM-4022T输入输出连接图（from manual）其中PV（process value）表示反馈值。
现场的反馈信号（电压、电流、电阻等）由4022T的PVn管脚接入，但PV值和实际现场信号的采集值不同，两者之间是比例关系。
MV表示输出值，由4022T的AOn管脚引出到控制对象SV（Setpoint Value）表示给定值，由用户手动给定。
其中：PID回路1由输出AO0（MV），输入PV0组成PID回路2由输出AO1（MV），输入PV2组成剩下的PV1，PV3是通用的模拟量输入，与PID无关二．参数设置1．在UTILITY中选择input，设置输入信号的类型，本例选择CH2通道，LOOP1控制回路。
2．在UTILITY中选择PID，此页面可以选择PID回路号：0或者1控制方式：手动：可以手动调节MV的百分比自动：自动进行PID调节FREE：不使用PID控制，PV0-3，AO0-1可以作为通用输入输出使用这里，SV的值可以手动设置，PV的值是一逻辑值，和实际的物理值乘对应的比例关系。
MV的值为PID控制回路的输出值，按百分比输出。
本页面可以设置PID回路的PID算法，PV/MV的范围等参数。
特别注意：设定的PV，MV，SV与实际输入值的关系：z这里的PV，SV，MV均没有单位。
z实际输入的PVn是物理量，而此处的PV只是逻辑值，两者之间是一种比例的关系，具体关系与PV设置的逻辑量程有关。
z SV并不代表实际物理量，与PV的逻辑值有关。
SV的最大值不可以超过PV的最大值。
z MV由百分数表示，实际输出（AO0-AO1）为MV百分比*AO的量程。
灵活运用比例关系，可给用户的实际使用带来方便。
在本例中：（1）PV2的量程在INPUT处设置为pt100(-100℃-- +100℃)。
ADAM-4052快速入门手册
ADAM-4052快速入门手册一、ADAM-4052的概述ADAM-4052提供8路隔离数字量输入通道，其中6路完全独立的隔离通道，2路共地通道 湿接点：高电平：输入电压+3V-30V；低电平：0-+1V。
4052：二、 ADAM-4052硬件连线1.ADAM-4051模块简单控制接线图在DI+和DI-间接输入信号ADAM-4051湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装：把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。
ADAM-5000系列控制系统 快速入门手册
ADAM-5000系列快速入门手册一、 ADAM-5000系列概述ADAM-5000系列是一个数据采集和控制系统，它能够通过多通道的I/O模块进行控制、监视和采集数据，它的外壳是坚固的工业级塑料包装，系统能够提供智能化信号调理、模拟量I/O、数字量 I/O、RS-232和 RS-485通讯。
ADAM-5000/485有4个插槽，支持4个 I/O模块；ADAM-5000E 支持8个插槽和8个I/O模块。
系统通过多点的 RS-485网络与主机进行通讯。
ADAM-5000系列主要由两部分组成：系统本身和I/O模块两部分。
系统本身包括一个电源板，一个CPU板，4槽/8槽底座，一个232通讯口，一对485通讯口等。
CPU是系统的核心部分，来完成ADAM-5000系列的基本功能。
I/O模块支持DI/DO/AI/AO/Counter等等功能。
ADAM-5000系列可以通过ADAM-4000-5000 Utility对其进行配置和测试，提供DLL函数库供用户编程调用，提供OPC Server用于和其它软件进行整合。
二、 ADAM-5000系列 I/O模块1.模拟量输入模块模拟量输入模块用来将来自传感器的电压、电流、热电偶（TC）、热电阻（RTD）信号转换成数字量。
ADAM-5013 3通道RTD热电阻输入模块ADAM-5013可以连接PT100或者Ni热电阻ADAM-5017/H 8通道模拟量输入模块ADAM-5017/H是16位8通道差动输入模块，通道输入范围均可程控。
输入量程包括：mV(±150mV，±500mV)，V（±1V，±5V，±10V）及电流输入（±20mA,需要250Ω电阻）。
5017/H提供了3000Vdc光电隔离输入保护。
ADAM-5017H采集速度在ADAM-5510 SERIES可达8000samples/second（最大）。
ADAM-4150快速入门手册
ADAM-4150快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。
首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：注意：数据结构只有在Modbus协议下，更改才有效。
研华ASCII协议无法更改，固定为(N,8,1)。
参数配置结束后，断电，然后把位于模块一侧的拨码开关拨到Normal状态，再次上电。
模块就可以再正常状态下工作了。
二：具体功能测试1.DI输入功能测试：1）普通DI功能，以干接点为例，在模块的DI0和D.GND管脚间接一个开关，开关断开时，默认状态下DI0=1，灯亮；开关闭合时，DI0=0，灯灭，支持DI反转功能。
如接湿节点，则在管脚间接10~30V电压，DI状态有变化。
和D.GND管脚间接信号发生器，测试结果如下：3）DI做频率测量功能，实验时，在DI0和D.GND管脚间接信号发生器，测试结果如下：4）DI锁存功能2.DO输出功能测试：1）DO直接输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。
当控制DO输出时，LED小灯亮，测试结果如下：注意：DO输出为集电极开路，可以认为是一个开关功能，故外部接电压使开关导通，截止，但是要注意模块通道所能承受的电流值。
2）DO做脉冲输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。
当DO做脉冲输出时，可以看到LED灯按照设定的高低电平持续时间闪烁。
3）DO做延迟输出，接法如普通DO输出。
三：命令测试1.MODBUS协议测试参照ADAM-4100系列的英文说明书附录B，可以查到模块对应的MODBUS地址。
ADAM-4521使用指南
ADAM-4521使用指南ADAM-4521是研华公司推出的RS-485转RS-232的转换模块，其使用步骤如下：(1)ADAM-4521的连线在本次测试中由插在PC机内的一串口通信卡PCI-1602的一RS-485口(已配置成PC机的COM3口)与ADAM-4521的RS-485口相连，而ADAM-4521的RS-232口则通过一直连串口线与PC机的一RS-232口(为PC机的COM1口)相连，同时用一直流24V电源给ADAM-4521供电。
(2)配置ADAM-4521在上电以前首先将ADAM-4521接线端子上的INIT*与电源地短接，上电之后运行PC机上的ADAM-4000-5000 Utility测试软件，选择软件上的COM3后点击工具栏上的按钮，可以马上搜索到ADAM-4521模块，如下图所示：在上图中可以看到ADAM-4521的设置画面。
在General Setting 中Gate Time为门控时间，当ADAM-4521处于有地址模式时为RS-232口所接设备发送数据的超时时间，即RS-232口所接设备在收到数据后如果不能在该门控时间内及时发送数据，则以后不能发送数据出去，除非再次接收到新的数据；Addressable Setting为设置ADAM-4521的地址模式，ADAM-4521有两种地址模式，即有地址模式和无地址模式，在有地址模式下可以给模块RS-232口所接的设备分配地址，在无地址模式下模块纯粹为一RS-485转RS-232的透明转换模块，其使用方法与ADAM-4520一样；Command Delimiter为命令前缀符，在有地址模式下可以选定要发送命令的前缀符；Address 为设置RS-232口所接设备的地址。
在RS-232中可以设置ADAM-4521的RS-232口的参数，在RS-422/485中可以设置ADAM-4521的RS-422口和RS-485口的参数。
需要注意的是在设置完上述所有的参数之后需要点击Update按钮。
ADAM-6250快速入门手册
Adam-6250 快速入门手册ADAMADAM-6250 快速入门手册第一章 产品介绍 .............................................................................................................................. 2 1.1 Adam-6200 概述 .................................................................................................................... 2 1.2 Adam-6250 概述 .................................................................................................................... 4 1.3 规格说明 ................................................................................................................................ 4 1.3.1 一般规格 ....................................................................................................................... 4 1.3.2 环境 ............................................................................................................................... 5 1.3.3 Adam-6200 系列私有特性 .......................................................................................... 5 1.3.4 数字量输入 ................................................................................................................... 5 1.3.5 数字量输出 ................................................................................................................... 6 第二章 Adam-6250 的软件安装 ...................................................................................................... 6 2.1 初始检查 ............................................................................................................................ 6 2.2 安装 Advantech Adam/ Utility.......................................................................... 6 2.2.1 软件下载路径 ............................................................................................................... 6 2.2.2 软件支持的操作系统 ................................................................................................... 6 2.2.3 安装 Advantech Adam/ Utility .................................................................... 7 第三章 硬件连接及测试 ................................................................................................................ 10 3.1 硬件连接 ............................................................................................................................ 10 3.1.1 电源连接 ..................................................................................................................... 10 3.1.2 硬件接线 ..................................................................................................................... 10 3.1.3 Adam-6250 数字量输入输出功能接线 ..................................................................... 12 3.2 Adam-6250 的 Modbus TCP 通信协议编程时的地址映射............................................. 14 3.3 软件测试 ............................................................................................................................ 17 3.3.1 Adam 模块通用参数配置 .......................................................................................... 17 3.3.2 Adam-6250 模块功能测试 ......................................................................................... 23 （1） 数字量输入输出功能概述 ........................................................................................ 24 （2） 通道高级功能设置 .................................................................................................... 27 A. DI 高级功能配置 ..................................................................................................... 27 B. DO 高级功能配置 .................................................................................................... 30 3.3.3 Adam-6250 GCL 功能 ................................................................................................. 32 第四章 例程使用详解 ...................................................................................................................... 33 4.1 Adam-6250 板卡支持例程列表 .......................................................................................... 33 4.2 常用例子使用说明（以 CSharp 例程为例） .................................................................... 33 4.2.1 Adam62XXDIO（数字量输入输出状态瞬时读值） ................................................. 33 4.2.2 DataStreaming（主动定时上传功能，监测数据流信息）........................................ 35 4.2.3 P2P_UdpEvent（点对点功能和事件触发） ............................................................... 36 第五章 遇到问题，如何解决？ .................................................................................................... 381Adam-6250 快速入门手册第一章 产品介绍1.1 Adamdam-6200 6200 概述继以太网远程数据采集模块 Adam-6000 系列之后，研华又推出了新一代的智能型以太 网远程数据采集 I/O 模块— —Adam-6200 系列。
ADAM-4520使用说明
• ADAM-4520/4522快速入门手册(2010-06-07 02:02)关键字：分类：技术分享一、ADAM-4520/4522概述ADAM-4520/4522是有源的RS-232到RS-422/485的转换器，无须任何软件驱动，硬件配置正确即可实现转换功能。
RS-485端带有硬件自动数据流控制（自动流控，Automatic data flow），使用时无须额外进行软件自动流控；隔离保护，这样就有效的防止模块在收到高压冲击时而损坏。
信号端具有3000VDCADAM-4520/4522外观与ADAM-4000系列数据采集模块完全相同，安装方式有导轨安装、壁挂安装等，也可以与ADAM-4000数据采集模块叠加在一起。
波特率最高可以达到115.2kbps，使用10V-30V直流电源供电。
出厂默认设置：二、常规使用方法图1 ADAM-45204522连接示意图通过使用ADAM-4520，可以将主机（或PLC）上的RS-232串口转换为RS-422/485串口，从而实现连接更多设备、延长通讯距离等功能。
注意：当一对一通讯的时候，也可以反向使用，即将RS-485串口转换为RS-232串口，但是需要注意的是，ADAM-4520/4522无法设置RS-485设备的地址，因此反向使用时仅能用于一对一通讯！三、ADAM-4520/4522使用前必读1. ADAM-4520/4522连接一般PC机时，RS-232端应该使用串口直连线。
由图1可知，一般PC机的DB-9针串口，管脚2为Rx，管脚3为Tx；而4520的管脚2为Tx，管脚3为Rx；根据RS-232需要交叉Rx与Tx的要求，一般PC机与4520连接时使用串口直连线即可。
2. 使用RS-485/422通讯时，需要设置数据格式。
SW1用来设置数据格式，可以是9、10、11、12位（bits）。
默认的数据格式是10bits：1起始位，8数据位，0校验位，1停止位。
Adam快速入门
ADAM-4055快速入门手册一、ADAM-4055的概述ADAM-4055提供8路隔离数字量输入和8路隔离数字量输出，输入支持干节点/湿节点，输入电压10-50V；输出5-40V集电极开路输出。
ADAM-4055支持Modbus协议。
4055：二、 ADAM-4055硬件连线1.ADAM-4055模块简单控制接线图ADAM-4055 数字量输出接线图ADAM-4055干节点数字量输入接线图ADAM-4055湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：4. ADAM-4055还支持Modbus协议，如下所示：（Modbus寄存器支持列表请见说明书）5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。
本选择允许在RS-485总线上直接发送和接受命令。
有两个可选项，Single Command，Command File。
Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。
如果再发送命令．再次击ENTER键就可以。
Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。
ADAM4520转换模块分析报告
附录：ADAM-4520 模块原理图
图一 模块供电原理图 图二 信号处理原理图
择 选 式 方 讯 通 或 特 波 讯 通 择 选 式 格 据 数 置 设 阻 排 振 晶 源 有 ？ ？？ ？ 管 极 二 制 抑 态 瞬
RS485 转换过程中自动数据流控制主要依靠检测 RS232 端的 RTS CTS 两个信号电平变化 来实现。RTS 是请求发送信号；CTS 为清除发送信号；即对 PC 端来说当 CTS 为低电平停止 发送数据，为高电平时恢复发送数据；当 PC 端正可以接收数据时，RTS 为高电平；正在 接收数据 RTS 为低电平。
模 式 ： 4 线 RS-422 ， 4 线 RS-485 ， 2 线 RS-485( 通 过 拨 码 开 关 选 择 ) RS-485 数据流向控制：自动 光电隔离：3000V
4、 机械特性
外形尺寸（长*宽*高）：60*120*25，具体安装尺寸可见使用说明书。
5、 模块原理框图
图 5.1 模块系统框图
8.1 系统供电原理分析
首先采用了电源芯片 7D26 将输入+10V 到+30V 的电压转化为+5V1 为 CPLD XC9536 与双 向收发控制芯片 75LBC176 以及高速光隔 H11L1 422/485 信号侧供电。7D26 几乎查阅不到 相关的技术资料，从原理上分析应该是输入电压为+10V 到+30V 输出电压为+5V 的非隔离 式的稳压电源芯片，从整个模块功耗来看 7D26 的功率应该在 1.5W-2W 之间。
在 RS232/RS485 过程中，U3 发送驱动器与接收驱动器由 CPLD 控制使能端交替工作， 完成 RS485 的半双工通信。其中自动数据流控制原理随后说明。
4520模块中文操作手册
3.2 端口说明.................................................................................................................... 9
3.3 电源要求.................................................................................................................... 9
3.8 通讯端口.................................................................................................................. 15
3.9 通讯端口用法........................................................................................................... 15
本出版物设计到符号释义本出版物设计到符号释义本出版物设计到符号释义本出版物设计到符号释义
DEEP SEA ELECTRONICS PLC
DSE4510 / DSE4520 操作手册
文件编号: 057-171
作者: Allan Jones
DSE4510/DSE4520 操作手册
DSE4510/4520 操作手册
DSE商标以及名称是Deep Sea Electronics公司在英国注册的。
本出版物内所有带有注册商标标志的产品名称归各自公司所有。
Deep Sea Electronics公司保留对本文档进行修订的权利，若有改动，恕不另行通知。
亚当模块4520说明书
ADAM-4520/4522快速入门手册一、ADAM-4520/4522概述ADAM-4520/4522是有源的RS-232到RS-422/485的转换器，无须任何软件驱动，硬件配置正确即可实现转换功能。
RS-485端带有硬件自动数据流控制（自动流控，Automatic data flow），使用时无须额外进行软件自动流控；隔离保护，这样就有效的防止模块在收到高压冲击时而损坏。
信号端具有3000VDCADAM-4520/4522外观与ADAM-4000系列数据采集模块完全相同，安装方式有导轨安装、壁挂安装等，也可以与ADAM-4000数据采集模块叠加在一起。
波特率最高可以达到115.2kbps，使用10V-30V直流电源供电。
出厂默认设置：二、常规使用方法图1 ADAM-45204522连接示意图通过使用ADAM-4520，可以将主机（或PLC）上的RS-232串口转换为RS-422/485串口，从而实现连接更多设备、延长通讯距离等功能。
注意：当一对一通讯的时候，也可以反向使用，即将RS-485串口转换为RS-232串口，但是需要注意的是，ADAM-4520/4522无法设置RS-485设备的地址，因此反向使用时仅能用于一对一通讯！三、ADAM-4520/4522使用前必读1. ADAM-4520/4522连接一般PC机时，RS-232端应该使用串口直连线。
由图1可知，一般PC机的DB-9针串口，管脚2为Rx，管脚3为Tx；而4520的管脚2为Tx，管脚3为Rx；根据RS-232需要交叉Rx与Tx的要求，一般PC机与4520连接时使用串口直连线即可。
2. 使用RS-485/422通讯时，需要设置数据格式。
SW1用来设置数据格式，可以是9、10、11、12位（bits）。
默认的数据格式是10bits：1起始位，8数据位，0校验位，1停止位。
当使用ADAM-4000模块时，默认设置即可通讯。
当使用其它厂家产品时，如果通讯参数不是“N,8,1”，则需要根据通讯参数来设置SW1。
ADAM-4024(4021)快速入门手册
ADAM-4024（4021）快速入门手册注：本手册主要针对ADAM-4024来作说明。
ADAM-4021的操作类同于ADAM-4024。
一、 ADAM-4021(4024)概述ADAM-4021是1路模拟量输出通道，分辨率为12位，输出范围0-20mA，4-20mA，0-10V。
ADAM-4024是4路模拟量输出通道，分辨率为12位，输出范围0-20mA，4-20mA，+/-10V，支持Modbus协议。
用户可以通过配置软件配置电压或电流的建立速率和启动输出。
ADAM-4021技术说明-电压输出 0～10V(可编程输出斜率：0.0625～64 V/Sec)-电流输出: 0～20mA或4～20mA (可编程输出斜率：0.125～128 mA/Sec)模块按照配置设置,接收主机以以下其中一种形式发送的数据以-工程单位(mV,V或mA)-满量程百分比-十六进制表示的二进制补码ADAM-4024二、 ADAM-4021（4024）硬件连接电压输出/电流输出接线图三、ADAM-4000 Utility的使用1. ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：1.ADAM-4021(4024)模块简单控制接线图根据后续的软件安装提示，完成ADAM4000 Utility 的安装。
PC机上就会出现ADAM4000 Utility的软件如下图2 .ADAM Utility的快速使用1. 选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。
RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：注意：1. ADAM-4024每个通道可独立设置输出范围2.当Emer.Input允许时，若DIn为高电平时，该通道的DOn输出值则为设置的Emer.Val。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• ADAM-4520/4522快速入门手册
一、ADAM-4520/4522概述
ADAM-4520/4522是有源的RS-232到RS-422/485的转换器，无须任何软件驱动，硬件配置正确即可实现转换功能。
RS-485端带有硬件自动数据流控制（自动流控，Automatic data flow），使用时无须额外进行软件自动流控；信号端具有3000V
隔离保护，这样就有效的防止模块在收到高压冲击时而损坏。
DC
ADAM-4520/4522外观与ADAM-4000系列数据采集模块完全相同，安装方式有导轨安装、壁挂安装等，也可以与ADAM-4000数据采集模块叠加在一起。
波特率最高可以达到115.2kbps，使用10V-30V直流电源供电。
出厂默认设置：
参数 设置
波特率（Baud Rate） 9600bps
数据格式（Data format）10bits
二、常规使用方法
图1 ADAM-45204522连接示意图
通过使用ADAM-4520，可以将主机（或PLC）上的RS-232串口转换为RS-422/485串口，从而实现连接更多设备、延长通讯距离等功能。
注意：当一对一通讯的时候，也可以反向使用，即将RS-485串口转换为RS-232串口，但是需要注意的是，ADAM-4520/4522无法设置RS-485设备的地址，因此反向使用时仅能用于一对一通讯！
三、ADAM-4520/4522使用前必读
1. ADAM-4520/4522连接一般PC机时，RS-232端应该使用串口直连线。
由图1可知，一般PC机的DB-9针串口，管脚2为Rx，管脚3为Tx；而4520的管脚2为Tx，管脚3为Rx；根据RS-232需要交叉Rx与Tx的要求，一般PC机与4520连接时使用串口直连线即可。
2. 使用RS-485/422通讯时，需要设置数据格式。
SW1用来设置数据格式，可以是9、10、11、12位（bits）。
默认的数据格式是10bits：1起始位，8数据位，0校验位，1停止位。
当使用ADAM-4000模块时，默认设置即可通讯。
当使用其它厂家产品时，如果通讯参数不是“N,8,1”，则需要根据通讯参数来设置SW1。
SW1设置方式如下：
注意：
¾ 数据格式=起始位+数据位+校验位+停止位
¾ 无论什么设备，一定有1bit的起始位
¾ 如果某设备通讯参数为“9600，8，1，偶”，那么它的数据格式=1起始位+8数据位+1校验位+1停止位=11bits，对照图2可知，SW1的1为OFF，2为ON，与默认设置相反
¾ 此参数如果设置错误，一定无法通讯！
¾ SW1在ADAM-4520/4522模块的电路板上。
更改时需要将模块背面的两颗小十字黑色螺钉拧下，拆开盒盖拿出电路板；更改完毕后再将螺钉拧上。
进行此项操作不会影响模块的保修。
3. SW2用来设置通讯波特率（RS-485方式）或设置RS-422通讯方式。
ADAM-4520/4522的出厂默认波特率（Baud Rate）是9600，如果需要使用其它的波特率或使用RS-422通讯方式，可以按照下图进行设置：
注意：
¾ 设置数据格式的开关为SW1，在ADAM-4520/4522模块的电路板上。
更改时需要将模块背面的两颗小十字黑色螺钉拧下，拆开盒盖拿出电路板；更改完毕后再将螺钉拧上。
进行此项操作不会影响模块的保修。
¾ 当使用RS-422方式时，只需将SW2的第10位拨到ON即可，1-9均为OFF，RS-422可以自适应波特率。
¾ 当波特率设置错误时，可能还是能够通讯成功，但是通讯状态可能会不稳定；建议客户在使用前确认波特率设置。
四、常规故障诊断
ADAM-4520/4522的指示灯具有故障诊断的功能，可以根据下表判断ADAM-4520/4522工作是否正常：
例1：使用RS-485功能，通过PC机的RS-232端口发送命令没有返回，观察指示灯，发现指示灯绿色常亮；根据表1可以知道，绿色常亮表示没有任何通讯，所以需要检查PC机串口是否正常、PC机与4520相连的串口线是否为直连串口线。
例2：使用RS-485功能，通过PC机的RS-232端口发送命令没有返回，观察指示灯，发现指示灯闪烁，仔细观察发现闪烁中没有出现橙色灯光；根据表1可以知道，闪烁表示PC机与4520的RS-232通讯没有问题，没有出现橙色灯光表示RS-485设备没有返回答复，所以需要检查波特率、数据格式以及发出的指令是否正确等。
五、安装方式
六、ADAM-4520使用示意图。
