入户管道及电缆套管封堵
套管的安装和封堵方法
套管的安装和封堵方法
我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的,而很多监理对此也不是很了解,特别是封堵做得不好会引起渗漏,造成质量问题。因此我们做了些总结,以便各单位在结合规范和图集的基础上可以参考,也希望能对你们有所帮助。
一、套管制作安装:
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度。再根据给排水平面图和大样图,并参照标准图集来制作。
3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
二、管道的安装:
1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三:套管的填充:
工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点:
1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。
电缆入户套管封堵方案
电缆入户套管封堵方案
1. 引言
电缆入户套管是指将室外电缆引入室内并与楼内配电箱相连的管道系统。为了保障建筑物内电缆布线的安全性和稳定性,需要对套管的入口处进行封堵,以防止外来物质侵入、水分渗透甚至小动物进入套管造成故障。本文将介绍一种有效的电缆入户套管封堵方案,以保障电缆系统的安全运行。
2. 封堵材料
为了实现套管的良好封堵效果,我们推荐使用以下材料:•封堵胶水:选择优质的硅酮胶或聚氨酯密封胶,具有良好的粘附性和密封性,能长时间抵御水分和潮湿环境的侵蚀。
•封堵带:推荐使用密封胶带或橡胶封堵带,能有效封堵套管的入口,防止水分渗透。
3. 封堵步骤
下面是电缆入户套管封堵的具体步骤:
步骤一:准备工作
在进行封堵之前,需要确保以下工作已经完成:
•检查套管的管壁是否有明显破损或裂纹。如有,应提前修复或更换。
•清理套管入口处的灰尘、杂物和附着物,确保封堵材料能够粘附在套管表面。
•确保电缆已经安全引入到套管中,并且与楼内配电箱连接良好。
步骤二:封堵入口
1.使用封堵胶水将套管入口处涂抹均匀。注意要将胶水涂抹到套管外侧接触到建筑物墙壁的位置,以确保电缆入户套管与墙壁之间没有空隙。
2.将封堵带从套管入口处开始缠绕,顺着套管外侧缠绕到足够长的距离。封堵带的宽度应能够充分覆盖套管入口,并且带有一定的拉伸性。
3.缠绕封堵带时要确保两层带之间重叠部分不要太小,以防止水分渗透。
步骤三:密封处理
1.使用封堵胶水对封堵带进行涂抹,确保封堵带的外侧完全被胶水覆盖。这样可以增强封堵带的密封性能,防止水分渗透。
2.需要注意的是,封堵胶水在涂抹后需要进行一定的固化时
套管的安装和封堵方法
套管的安装和封堵方法(总2页)
--本页仅作为文档封面,使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
套管的安装和封堵方法
我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的,而很多监理对此也不是很了解,特别是封堵做得不好会引起渗漏,造成质量问题。因此我们做了些总结,以便各单位在结合规范和图集的基础上可以参考,也希望能对你们有所帮助。一、套管制作安装:1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度。再根据给排水平面图和大样图,并参照标准图集来制作。3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平。4、钢套管须与止水翼环周边满焊。5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。二、管道的安装:1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。5 、管道安装应按施工验收规范设置支吊架。三:套管的填充:工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点:1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。2、为防止室外地下水或雨水通过防水套管进入地下室,可以确
套管封堵注意事项
套管封堵注意事项
封堵做得不好会引起渗漏,造成质量问题,很多施工单位对套管制作安装和封堵的做法是错误的,而很多监理对此也不是很了解。盟友们可以在规范和图集的基础上,参考以下总结,就不会再出问题了。
一、套管制作安装:
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度。再根据给排水平面图和大样图,并参照标准图集来制作。
3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
二、管道的安装:
1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三、套管的填充:
工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点:
1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室,可以确保后续设备安装有良好的施工环境。因此,地下室出外墙处防水套管除采用软性物封堵外,在防水套管预制加工时,应在套管一端端口采用钢板焊接封堵,待防水套管管道安装时再开启。
刚性防水套管封堵解决方案
刚性防水套管封堵解决方案
背景
在建筑物的建设和维护过程中,防水套管被广泛应用于管道和
电缆的布线,以保障建筑物的安全和可靠性。但是,当某些管路需
要维修或更换时,防水套管的封堵成为一个难题,因为常规的封堵
方法无法充分解决防水问题。
解决方案
为了解决防水套管的封堵难题,我们提供了一种刚性封堵方案,具体如下:
1. 选用适当规格的刚性管道材料,将其截成一定长度;
2. 在刚性管道材料的末端进行切割和折叠,使之呈现出封堵件
的形状;
3. 使用防水胶或其他胶粘剂将封堵件固定在适当位置;
4. 填充胶粘剂和封堵件之间的空隙以保障封堵效果。
优势
与传统封堵方法相比,这种刚性防水套管封堵方案具有以下优势:
- 刚性封堵件可长期承受管道内的压力,不易变形;
- 封堵件材料具有较高的抗拉强度和耐磨性;
- 封堵件使用防水胶或其他胶粘剂固定,与管道紧密相连,不存在渗漏。
注意事项
在使用刚性防水套管封堵方案时,请注意以下事项:
- 确保选用适当规格的刚性管道材料;
- 缝制封堵件时,必须确保其紧密无缝;
- 填充胶粘剂前,请检查管道内部是否干燥、清洁。
结论
刚性防水套管封堵方案是一种创新的解决方案,该方案实现了对防水套管的快速封堵,同时保证了封堵件的持久性和防水性能。在实际应用中,该方案可广泛应用于建筑物电缆和管道的维护和修理。
套管的安装和封堵方法
套管的安装和封堵方法
我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的,而很多监理对此也不是很了解,特别是封堵做得不好会引起渗漏,造成质量问题。因此我们做了些总结,以便各单位在结合规范和图集的基础上可以参考,也希望能对你们有所帮助。
一、套管制作安装:
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图,结构管面图以及建筑立面图,来确定套管的长度。再根据给排水平面图和大样图,并参照标准图集来制作。
3、给排水套管在制作时应注意,安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。焊好后,把焊渣清理干净,再刷两遍以上的防锈漆。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
二、管道的安装:
1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三:套管的填充:
工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点:
1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后,浇捣混凝土之前应采用报纸、草包等软性物填充严密,防止沙浆进入套管和接线盒引起堵塞。
穿楼板墙体桥架、风管、套管封堵及防水做法演示教学
屋面排气措施图集做法
目录
一、封堵的目的 二、给排水管道 三、电缆、桥架及母线 四、风管及通风器 五、烟道及竖井
1、封堵的目的
针对目前楼层卫生间穿楼板管道及厨房烟道存在大 量漏水情况,结合图集做法及其它项目的优秀经验, 现就管道部分的封堵节点做法进行学习。
防水的基本原理:疏防结合,结构自防水优先。结 构找坡定义:除特殊注明外,均为结构面层找坡,底 面平,结构面不得积水。
封堵的目的:预留洞口是结构防水中的重大隐患点, 封堵的效果直接影响防水的效果。封堵的最终目的就 是为了保证防水及防火的效果。同时涉及防火分区的 预留洞口的封堵,直接影响到业主的生命及财产安全。
一、给排水管道: 塑料排水管道穿楼板图集做法
塑料排水管道穿屋面图集做法
塑料排水管道穿外墙、内墙图集做法
电缆桥架穿楼板孔防火板防火封堵
电缆桥架穿楼板孔防火板防火封堵
封闭母线穿墙孔阻火包防火封堵
封闭母线穿墙孔防火板防火封堵
三、风管及通风器 旋流型屋顶自然通风器在混凝土屋面安装图集做法
止回式风帽选用及安装图集做法
风管穿越变形缝、防火墙安装图集做法
风管穿越楼板安装图集做法
四、烟道、竖井、排气 出屋面烟道及竖井的做法
铸铁排水wk.baidu.com道穿楼板及屋面图集做法
铸铁排水管道地下室外墙图集做法
雨水斗屋面安装图集做法

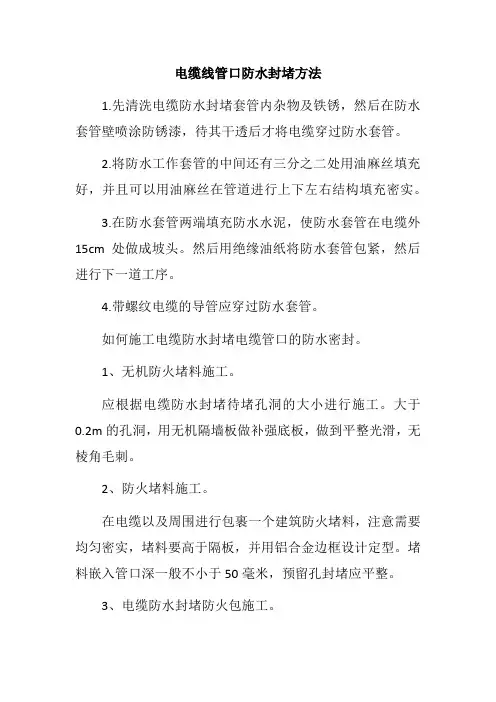

电缆线管口防水封堵方法
电缆线管口防水封堵方法
1.先清洗电缆防水封堵套管内杂物及铁锈,然后在防水套管壁喷涂防锈漆,待其干透后才将电缆穿过防水套管。
2.将防水工作套管的中间还有三分之二处用油麻丝填充好,并且可以用油麻丝在管道进行上下左右结构填充密实。
3.在防水套管两端填充防水水泥,使防水套管在电缆外15cm处做成坡头。然后用绝缘油纸将防水套管包紧,然后进行下一道工序。
4.带螺纹电缆的导管应穿过防水套管。
如何施工电缆防水封堵电缆管口的防水密封。
1、无机防火堵料施工。
应根据电缆防水封堵待堵孔洞的大小进行施工。大于0.2m的孔洞,用无机隔墙板做补强底板,做到平整光滑,无棱角毛刺。
2、防火堵料施工。
在电缆以及周围进行包裹一个建筑防火堵料,注意需要均匀密实,堵料要高于隔板,并用铝合金边框设计定型。堵料嵌入管口深一般不小于50毫米,预留孔封堵应平整。
3、电缆防水封堵防火包施工。
在电缆周围包裹防火阻挡材料,将井孔的防火隔板放置在孔底,同时防火袋须密集。
4、电缆防水封堵防火隔板施工。
支架支臂上设置螺栓,隔板与支架垂直或平行,确保水平面相同。外露螺栓头不得过长,隔板之间的连接应搭接50mm左右,并用螺栓固定。注意牢固平整,固定方法应符合设计要求。
入户管道及电缆套管封堵
进户管讲及电缆套管启堵之阳早格格创做
工程动工中,时常果火温战电气博业进户管讲及电缆拆置完成后启堵没有即时引导室内漏火、渗火,给工程名目戴去没有小益坏,故需对付此引起沉视.底下简要介绍一下住房工程中罕睹的百般火温管讲及电气线缆进户套管启堵要领. 1、火温进户套管启堵
(1)正在拆置管讲加进套管之前,应先扫除套管内的纯物,战铁锈,并正在管壁刷防锈漆,等防锈漆搞透之后才将管讲脱过套管,管讲的坡度及收吊架安排、牢固佳后圆可经止启堵处事.
(2)最先用浑火浑洗管壁,包管管壁干润,再用油麻火没有漏混同弥补至套管的中间1/3部位,并正在管讲的上下安排分层振捣稀真.
(3)第二步启堵从墙的中侧举止,要领共上讲启堵要领一般.
(4)第三步从墙的内侧举止启堵.
(5)套管启堵完成后需正在迎火里,再谦刷一层散氨酯防火涂膜以保证没有渗漏.
2、电气进户套管启堵
电气线缆进户套管启堵分强电套管启堵战强电套管启堵.
2.1 强电套管启堵
(1)正在电力管线加进套管之前,应先扫除套管内的纯物,战铁锈,并正在管壁刷防锈漆,等防锈漆搞透之后圆可敷设电缆.
(2)电缆敷设完成后,启初对付套管举止启堵.
2.1.1 迎火里启堵
(1)最先使用岩棉自电缆进户套管迎火里塞进套管内350mm动做内衬,央供岩棉弥补宽度没有小于100mm.
(2)再使用油麻战火没有漏将套管取电缆间的漏洞挖谦、塞真,动工时,油麻取火没有漏混同弥补,弥补薄度为300mm.逢二根以上电缆敷脱共一根套管时,需分启弥补,电缆间距没有得小于10mm.启堵历程中需注意对付电缆及套管的废品呵护,预防益害电缆及套管.
套管和电缆之间如何做防水处理
套管和电缆之间如何做防水处理
配电房以及地下室一般都会预留一些套管孔以便穿墙电缆进入,但是电缆穿过套管后,套管和电缆之间如何做密封防水处理,成了一个小小的难题。如果电缆
管道密封做的不过关,雨水便会顺着套管往地下室或者配电房灌水,甚至可能遭到虫鼠破坏,从而影响室内安全。
传统密封防水措施
1、套管内用干水泥塞满,并且用木槌夯实,但电缆线可能夯破皮,存在漏电隐患,水泥和塑料、钢铁等材质的套管壁也不能实现完全密封,可能出现渗水现象,不能够做到彻底防水;
2、在电缆套管四周用遇水膨胀型止水物质,如止水条等,经过验证,此法效果一般。
完全科技新型封堵技术
我公司经过多年研究,结合国内外先进防水密封技术,研发出WQBZ系列充气式电缆管道密封系统,并获得国家实用新型专利认证,产品现已推向全国市场;几年来,经过无数用户验证,充气式电缆管道密封袋能够做到完全的密封防水!
原理:密封袋两侧贴有防水胶,防水胶在充气达到2.6-2.8公斤气压时,会将管道、充气管塞、电缆三者之间的空隙完全填充,既不会损坏电缆盒管道,也能达到完全密封的效果,无论是塑料、钢铁还是水泥等几乎任何材质的管道均可实现。
套管制作安装和封堵样板标准做法
一、材料要求:
施工单位要严格执行采购部规定的甲定乙供材料。材料进场后,按产品标准要求对其外观、壁厚、配合公差进行现场检查,同时按同品牌、同批次不少于二个规格的要求进行见证取样,委托有资质的检测单位复试,合格后方可使用。
二、工艺流程样板标准:
套管制作→现场钢筋绑扎→套管安装固定→隐蔽验收→模板支设→浇筑混凝土
三、技术要求:
1、加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、参照标准图集制作。
3、所有穿越地下室外墙的管道和管线及水池、屋面的管道均按刚性防水套管制作预埋,防水套管的规格要比实际管道的管径大2-3号,防水套管用普通钢管按墙体实际的厚度制作,套管的长度要与墙板的实际厚度一致,出屋面的刚性防水套管的长度要根据楼板、防水层、保温层、钢网层、保护层等的实际尺寸确定。
4、防水套管的制作与安装:
(1)加工止水环:止水环用不小于5-8mm的钢板制作,用断好的短管清除沿边毛刺后直立于钢板上,沿管的外沿用石笔画出与管子外径一致的圆,然后再向外延平不小于50mm画一大圆,之后用气割将管子等径的小圆割掉,再将大圆以外的部分割掉,剩下部分就是止水环。
(2)焊接钢管:将锯好的短管中间划线,将加工好的止水环套放置短管的中间线,先用电焊点焊一点,然后将止水环与断管按90º垂直找平,再在管的周围点焊不少于3点固定后再将止水环与短管的缝隙焊连严密,焊接且应双面施焊,焊缝要均匀饱满。
5、管道过楼层、梁、柱及墙体预埋的钢套管采用普通钢管制作,管径比实际管道大2-3号。
6、穿越人防楼板、人防墙体及人防扩散室等的管道、管线及测压管等应随结构预埋密闭套管。
电缆防火封堵施工方案
电缆防火封堵施工方案
电缆防火封堵施工方案
一、项目概述
电缆是重要的电力传输装置之一,但在发生火灾时,电缆可能会导致火势扩大,并对人员和财产造成严重威胁。因此,电缆的防火封堵工作至关重要。本文将重点介绍电缆防火封堵施工方案。
二、施工前准备
1. 对施工区域进行检查,确保施工区域没有明火、易燃物等危险物品。
2. 检查电缆的材质、管道材质、长度和直径等信息,并准备所需要的封堵材料和工具。
三、施工步骤
1. 清洁施工区域,清除电缆周围的尘土和杂物。
2. 使用金属丝网或金属网片包覆电缆,确保电缆表面无裸露的部分。
3. 在电缆穿越的墙壁或地板上安装金属防火套管,确保电缆进出口处的密封性。
4. 在电缆穿越的墙壁或地板上,使用高温耐烧的防火硅胶填充电缆与管道之间的空隙。确保填充的密实性和一致性。
5. 对电缆与管道之间的封堵材料进行质量检测,确保其符合相关标准和要求。
6. 在封堵材料干燥后,再次检查封堵效果,确保不存在任何漏洞。
四、施工注意事项
1. 施工人员必须穿戴防护服、防护眼镜等个人防护装备。
2. 在施工过程中要注意防火,并配置灭火器材和应急设备。
3. 封堵材料必须符合国家相关标准,且使用过程中要遵循材料的使用说明。
4. 在封堵施工之前,必须对电缆进行全面检查,确保电缆无损坏。
5. 施工完成后,对施工区域进行整理和清洁,保持良好的工作环境。
五、施工验收标准
1. 封堵材料必须达到国家相关标准,且使用过程中必须符合产品说明书。
2. 封堵材料必须能够有效阻隔火势蔓延,并在高温下保持稳定性。
3. 封堵材料之间不得有任何裂缝、缝隙或其他质量问题。
电力工程电缆防火封堵施工工艺导则
电力工程电缆防火封堵施工工艺导则
一、概述
电力工程电缆防火封堵是为了限制火灾在电缆通道内的蔓延,电力工程中作为防火措施之一,电缆防火封堵在确保安全性能和节约建筑物空间的同时,也减少了火源,大大降低了火灾发生的几率和灾害的程度,减少或消除隔离构件的热损失,提供了有限的热量导热分析。本工艺导则主要介绍了防火封堵的以下内容:施工前准备、电缆走线要求、施工作业准备、施工过程、灰封处理及施工后接线等。
二、施工前准备
(一)电缆防火封堵施工工作应提前计划,确定施工流程,配合工程进度。
(二)应适当加大施工配合职责,对施工工艺及施工要求有清晰的认识,明确施工区域、施工方案及管材号数等;
(三)安装前,应清除洞内的灰尘、杂物及残留的施工材料;根据走线方案绘制线路图,以及试管器段的构筑设计图纸;
(四)检查所使用的防火等级,以确保防火设施符合要求;
(五)钻洞面积大于施工管径三倍以上;
(六)洞内钢杆粗糙度大于砂布粗糙度;
三、电缆走线要求
(一)装置位置要求:
1、按设计图要求安装;
2、管道两端、管道三接头应考虑接头的操作空间,应设在施工便捷的位置上;
1、电缆管道和仪表盒应按照图纸中的安装位置进行安装;
2、吊架安装时应尽可能紧凑,吊架根部应与仪表盒接口处重合;
(三)电缆分线接线要求:
1、线X和线Y要采用紧接排列结构,线X和线Y根据申报图进行拆分;
2、引出线应严格按上层接线要求加以处理;
1、用线夹将拆解成单根后正规接头;
2、要打绝缘套管,穿焊帽,焊接完毕后应用热水洗涤净化;
(一)检查施工工具、施工用具和施工材料,备齐以下材料:
入户管道及电缆套管封堵
入户管道及电缆套管封堵
工程施工中,经常因水暖和电气专业入户管道及电缆安装完毕后封堵不及时导致室内漏水、渗水,给工程项目带来不小损失,故需对此引起重视。下面简要介绍一下住宅工程中常见的各类水暖管道及电气线缆入户套管封堵方法。
1、水暖入户套管封堵
(1)在安装管道进入套管之前,应先清除套管内的杂物,和铁锈,并在管壁刷防锈漆,等防锈漆干透之后才将管道穿过套管,管道的坡度及支吊架调整、固定好后方可经行封堵工作。
(2)首先用清水冲洗管壁,保证管壁湿润,再用油麻水不漏混合填充至套管的中间1/3部位,并在管道的上下左右分层振捣密实。
(3)第二步封堵从墙的外侧进行,方法同上道封堵方法一样。
(4)第三步从墙的内侧进行封堵。
(5)套管封堵完毕后需在迎水面,再满刷一层聚氨酯防水涂膜以确保不渗漏。
2、电气入户套管封堵
电气线缆入户套管封堵分强电套管封堵和弱电套管封堵。
2.1 强电套管封堵
(1)在电力管线进入套管之前,应先清除套管内的杂物,和铁锈,并在管壁刷防锈漆,等防锈漆干透之后方可敷设电缆。
(2)电缆敷设完毕后,开始对套管进行封堵。
2.1.1 迎水面封堵
(1)首先使用岩棉自电缆入户套管迎水面塞入套管内350mm作为内衬,要求岩棉填充宽度不小于100mm。
(2)再使用油麻和水不漏将套管与电缆间的缝隙填满、塞实,施工时,油麻与水不漏混合填充,填充厚度为300mm。遇两根以上电缆敷穿同一根套管时,需分开填充,电缆间距不得小于10mm。封堵过程中需注意对电缆及
套管的成品保护,防止破坏电缆及套管。
(3)油麻水不漏填充完毕后再填充20mm厚沥青胶泥。
电缆防水封堵施工方案
电缆防水封堵施工方案
1. 引言
电缆是现代生活中不可或缺的重要设施之一,因此对电缆的保护和维护显得尤为重要。其中,对电缆的防水封堵工作尤为关键,它能有效防止水分渗入电缆中,降低电缆故障概率和延长电缆的使用寿命。本文将介绍一种常见的电缆防水封堵施工方案,以帮助读者了解并掌握正确的施工方法。
2. 施工材料
在进行电缆防水封堵施工前,需要准备以下材料: - 防水胶带:用于电缆绕包部分。 - 密封胶:用于填充电缆套管和管道之间的空隙。 - 封堵胶:用于堵塞电缆套管和管道的入口。
3. 施工步骤
步骤1:清理工作
1.将施工区域进行清理,清除任何障碍物或污垢。
2.检查电缆套管和管道的表面,确保其干净无尘。
步骤2:使用防水胶带绕包电缆
1.将防水胶带固定在电缆与套管连接处,确保封堵密实。
2.用力拉紧防水胶带并确保其牢固粘贴于电缆表面,以阻止水分渗入。步骤3:填充密封胶
1.在电缆套管的入口处涂抹一层密封胶。
2.将电缆插入套管,并确保密封胶完全填充套管和电缆之间的空隙。
3.使用刮刀将多余的密封胶刮除,使表面平整。
步骤4:堵塞封堵胶
1.将封堵胶均匀涂抹于电缆套管的出口处,确保外部无法渗入。
2.用刮刀将封堵胶刮平并修整,以确保外部环境无法侵入电缆套管。
步骤5:完成施工
1.等待密封胶和封堵胶干燥,确保施工效果。
2.进行必要的测试,以验证施工的防水效果和质量。
3.如有必要,进行修整和调整,直到达到预期的防水效果。
4. 注意事项
•在施工过程中,务必注意个人安全。如需攀爬或站立在高处进行施工,请确保有安全措施,如安全带等。
电缆进户管封堵施工流程与注意事项
电缆进户管封堵施工流程与注意事项
下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!
并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!
Download tips: This document is carefully compiled by theeditor.
I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!
In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

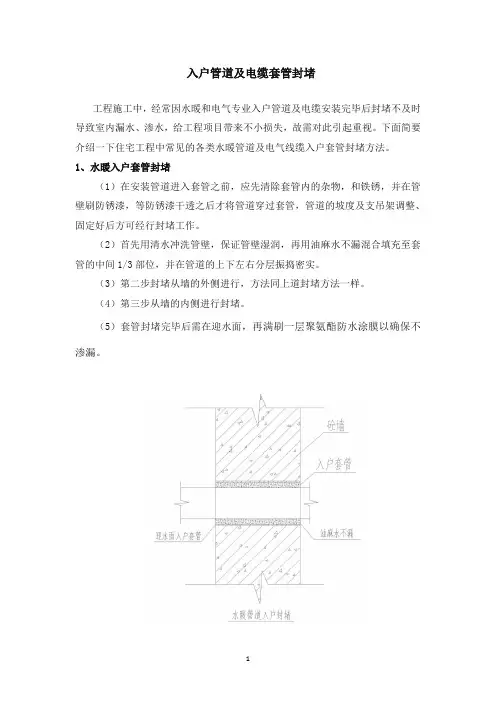

入户管道及电缆套管封堵
工程施工中,经常因水暖和电气专业入户管道及电缆安装完毕后封堵不及时导致室内漏水、渗水,给工程项目带来不小损失,故需对此引起重视。下面简要介绍一下住宅工程中常见的各类水暖管道及电气线缆入户套管封堵方法。
1、水暖入户套管封堵
(1)在安装管道进入套管之前,应先清除套管内的杂物,和铁锈,并在管壁刷防锈漆,等防锈漆干透之后才将管道穿过套管,管道的坡度及支吊架调整、固定好后方可经行封堵工作。
(2)首先用清水冲洗管壁,保证管壁湿润,再用油麻水不漏混合填充至套管的中间 1/3部位,并在管道的上下左右分层振捣密实。
(3)第二步封堵从墙的外侧进行,方法同上道封堵方法一样。
(4)第三步从墙的内侧进行封堵。
(5)套管封堵完毕后需在迎水面,再满刷一层聚氨酯防水涂膜以确保不
渗漏。
2、电气入户套管封堵
电气线缆入户套管封堵分强电套管封堵和弱电套管封堵。
2.1强电套管封堵
(1)在电力管线进入套管之前,应先清除套管内的杂物,和铁锈,并在管壁刷防锈漆,等防锈漆干透之后方可敷设电缆。
(2)电缆敷设完毕后,开始对套管进行封堵。
2.1.1迎水面封堵
(1)首先使用岩棉自电缆入户套管迎水面塞入套管内350mm 作为内衬,要求岩棉填充宽度不小于 100mm。
(2)再使用油麻和水不漏将套管与电缆间的缝隙填满、塞实,施工时,油麻与水不漏混合填充,填充厚度为 300mm。遇两根以上电缆敷穿同一根套管时,需分开填充,电缆间距不得小于 10mm。封堵过程中需注意对电缆及套管的成品保护,防止破坏电缆及套管。
(3)油麻水不漏填充完毕后再填充 20mm 厚沥青胶泥。
(4)外侧再封堵 30mm 厚水不漏或防水砂浆。
(5)外表面再满刷一层聚氨酯防水涂膜以确保不渗漏。
2.1.1背水面封堵
(1)背水面封堵首先同样使用岩棉自电缆入户套管迎水面塞入套管内作为内衬,塞入深度大于墙厚即可,要求岩棉填充宽度不小于 100mm。
(2)使用油麻和水不漏混合填充,将套管与电缆间的缝隙填满、塞实至距管口约 20-30cm 左右。
3)管口处再使用水不漏封堵严实。
2.2 弱电套管封堵
(1)弱电套管背水面封堵同强电背水面。
(2)因弱电入户管道管径较小,且一般情况下套管迎水面在弱电检查井内,故通常只需使用聚氨酯发泡填充,管口再使用聚氨酯防水涂膜涂刷 2 遍即可。
3、注意事项
(1)套管封堵需根据气候及天气情况做合理安排。
(2)对于未敷设线缆的套管,根据套管管径大小临时使用与管道相匹配的橡胶皮堵或止水法兰进行封堵,待线缆敷设完毕后再以上方法进行处理。
(3)套管封堵完毕后,待填充物固化后方可对套管处的外墙沟槽进行回填。
4、成品保护
1、封堵过程中需注意对电缆及套管的成品保护,防止破坏电缆及套管。
