强夯地基处理工程试夯区试验分析
建筑工程地基强夯处理措施与结果检测分析

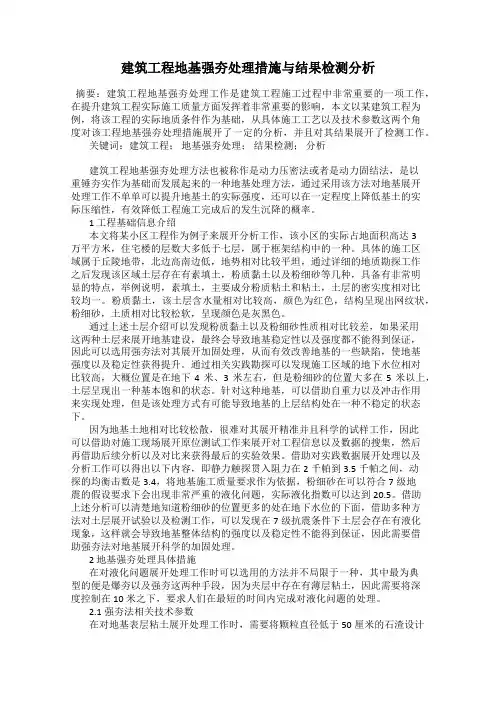

建筑工程地基强夯处理措施与结果检测分析摘要：建筑工程地基强夯处理工作是建筑工程施工过程中非常重要的一项工作，在提升建筑工程实际施工质量方面发挥着非常重要的影响，本文以某建筑工程为例，将该工程的实际地质条件作为基础，从具体施工工艺以及技术参数这两个角度对该工程地基强夯处理措施展开了一定的分析，并且对其结果展开了检测工作。
关键词：建筑工程；地基强夯处理；结果检测；分析建筑工程地基强夯处理方法也被称作是动力压密法或者是动力固结法，是以重锤夯实作为基础而发展起来的一种地基处理方法，通过采用该方法对地基展开处理工作不单单可以提升地基土的实际强度，还可以在一定程度上降低基土的实际压缩性，有效降低工程施工完成后的发生沉降的概率。
1 工程基础信息介绍本文将某小区工程作为例子来展开分析工作，该小区的实际占地面积高达3万平方米，住宅楼的层数大多低于七层，属于框架结构中的一种。
具体的施工区域属于丘陵地带，北边高南边低，地势相对比较平坦，通过详细的地质勘探工作之后发现该区域土层存在有素填土，粉质黏土以及粉细砂等几种，具备有非常明显的特点，举例说明，素填土，主要成分粉质粘土和粘土，土层的密实度相对比较均一。
粉质黏土，该土层含水量相对比较高，颜色为红色，结构呈现出网纹状，粉细砂，土质相对比较松软，呈现颜色是灰黑色。
通过上述土层介绍可以发现粉质黏土以及粉细砂性质相对比较差，如果采用这两种土层来展开地基建设，最终会导致地基稳定性以及强度都不能得到保证，因此可以选用强夯法对其展开加固处理，从而有效改善地基的一些缺陷，使地基强度以及稳定性获得提升。
通过相关实践勘探可以发现施工区域的地下水位相对比较高，大概位置是在地下4米、3米左右，但是粉细砂的位置大多在5米以上，土层呈现出一种基本饱和的状态。
针对这种地基，可以借助自重力以及冲击作用来实现处理，但是该处理方式有可能导致地基的上层结构处在一种不稳定的状态下。
因为地基土地相对比较松散，很难对其展开精准并且科学的试样工作，因此可以借助对施工现场展开原位测试工作来展开对工程信息以及数据的搜集，然后再借助后续分析以及对比来获得最后的实验效果。
强夯试验总结
强夯试验总结根据已经批准的强夯试验方案，已完成强夯试验工作，现将试验情况进行总结，为以后强夯施工提供依据。
一、试验区位置说明：由于实际场地限制，原强夯试验方案中的试验区 IV115+375～115+475，先调整为以下区域：左岸：IV115+390～115+476.5右岸：IV115+407.2～115+490二、强夯机具1、起重机选用履带式起重机一台，起重能力35t,起重能力大于1.5倍锤重，脱钩方式采用自动脱钩装置。
2、夯锤夯锤选择圆形锤2个，均为铸钢材料制造，吊环为φ50mm，中心为φ300mm排气孔。
夯锤重分别为18.4t（用于2000kN·m，第一、二遍夯）和10t(用于1000 kN·m，满堂夯)。
3、自动脱钩装置自动脱钩装置：拉绳一端固定在锁柄上，另一端穿过转向滑轮固定在臂杆底部横轴上，当夯锤起吊到预定高度时，开钩绳随即拉紧，同时脱钩装置开启，夯锤脱钩下落。
采用此装置可保证每次夯击落距相同。
三、试验参数1、布点形式夯点布置按照设计图纸布点方式：第一遍采用正三角形布置，间距6.5m；第二遍夯点在第一遍夯点之间布置；第三遍满堂布置。
2、夯击能第一、二遍夯：夯击能2000kN·m，锤重18.4t，每点10击；第三遍满夯：夯击能按照强招标文件十七章地基处理加固工程中第17.2.2条“第三遍满堂布置，最后一遍夯锤落距可降低至4～6m”，按照夯击能（2000kN·m）计算，夯击能在800～1200kN·m之间，试验时采用 1000kN·m夯击能，锤重10t，每点3击，夯印重叠1/3。
3、落距：夯锤落距=夯击能/锤重。
第1、2遍夯锤落距=2000kN·m/184KN=10.9m，第3遍夯锤落距=1000kN·m/100KN=10m4、消散期按照强夯试验方案，试验区强夯消散期左岸为2周、右岸为3周。
四、试验过程1、试验流程图强夯试验施工流程图2、施工准备（1）场地平整，清除表层腐殖土，报请监理验收。
强夯法处理地基的检测分析

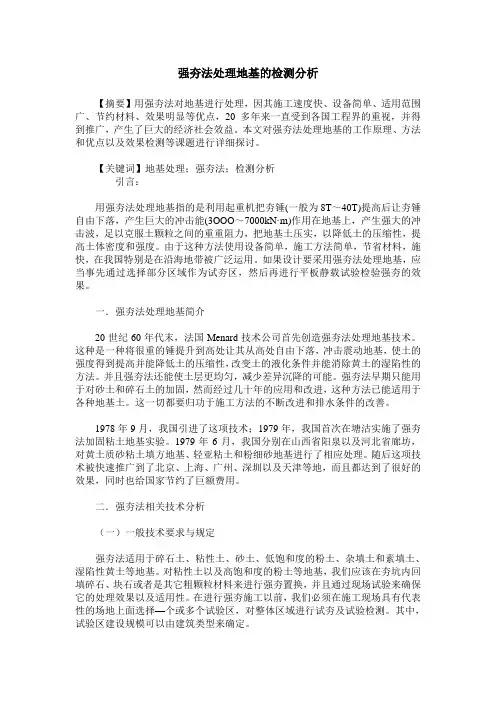

强夯法处理地基的检测分析【摘要】用强夯法对地基进行处理，因其施工速度快、设备简单、适用范围广、节约材料、效果明显等优点，20多年来一直受到各国工程界的重视，并得到推广，产生了巨大的经济社会效益。
本文对强夯法处理地基的工作原理、方法和优点以及效果检测等课题进行详细探讨。
【关键词】地基处理；强夯法；检测分析引言：用强夯法处理地基指的是利用起重机把夯锤(一般为8T～40T)提高后让夯锤自由下落，产生巨大的冲击能(3OOO～7000kN·m)作用在地基上，产生强大的冲击波，足以克服土颗粒之间的重重阻力，把地基土压实，以降低土的压缩性，提高土体密度和强度。
由于这种方法使用设备简单，施工方法简单，节省材料，施快，在我国特别是在沿海地带被广泛运用。
如果设计要采用强夯法处理地基，应当事先通过选择部分区域作为试夯区，然后再进行平板静载试验检验强夯的效果。
一．强夯法处理地基简介20世纪60年代末，法国Menard技术公司首先创造强夯法处理地基技术。
这种是一种将很重的锤提升到高处让其从高处自由下落，冲击震动地基，使土的强度得到提高并能降低土的压缩性，改变土的液化条件并能消除黄土的湿陷性的方法。
并且强夯法还能使土层更均匀，减少差异沉降的可能。
强夯法早期只能用于对砂土和碎石土的加固，然而经过几十年的应用和改进，这种方法已能适用于各种地基土。
这一切都要归功于施工方法的不断改进和排水条件的改善。
1978年9月，我国引进了这项技术；1979年，我国首次在塘沽实施了强夯法加固粘土地基实验。
1979年6月，我国分别在山西省阳泉以及河北省廊坊，对黄土质砂粘土填方地基、轻亚粘土和粉细砂地基进行了相应处理。
随后这项技术被快速推广到了北京、上海、广州、深圳以及天津等地，而且都达到了很好的效果，同时也给国家节约了巨额费用。
二．强夯法相关技术分析（一）一般技术要求与规定强夯法适用于碎石土、粘性土、砂土、低饱和度的粉土、杂填土和素填土、湿陷性黄土等地基。
强夯试夯总结
陆域强夯试夯总结一、试夯概况1.1试验简介根据设计图纸要求，对已回填开山石形成的陆域Ⅰ区直接采用强夯加固，强夯面积37673.1㎡，强夯法加固施工前应进行典型施工试验，根据典型施工结果调整设计参数。
典型施工面积不小于50m×50m。
1.2试验依据施工图纸；《水运工程质量检验标准》（JTS257-2008）《水运工程测量规范》（JTS 131-2012）二、试夯目的根据设计提供的初步参数，进行现场试夯。
试夯后进行检测并与夯前测试数据进行对比，检测强夯效果，以确定最佳夯击能、夯击间距、单夯夯击次数等施工参数。
三、试夯参数3.1 典型试验区选取我部选定试夯区域于3#堆场临近横三路处，对该场地进行试夯。
试夯区域大小为50×50=2500平方米，地面标高约9m。
试夯区场地坐标如下：3.2 夯点布置点夯夯点布置为正方形，夯点间距3.5m,普夯要求夯印搭接1/4锤底直径。
如图：图3.2-1强夯夯点布置图图3.2-2普夯夯点布置注：图中①为第一遍强夯夯点，②为第二遍强夯夯点四、设计要求（1）强夯每夯点夯击次数及收锤标准强夯夯能为3000KJ，采用两遍点夯，一遍普夯。
夯锤底面积不小于4.0㎡，夯点间距3.5m。
每遍点夯夯击次数不少于10击并且最后两击平均夯沉量不大于50mm，普夯采用搭接夯，普夯能量1000KJ，每点夯击6击，搭接部分不小于夯锤锤经1/4，强夯始夯标高为地基处理交地标号+夯沉量（3000KJ强夯区沉降量暂考虑为80cm，在施工过程可根据实际施工情况再调整夯面标高）。
（2）强夯施工前，将测量基准点设在受施工影响范围以外的地方，根据设计要求对夯点进行测放定位，夯点定位允许偏差不大于±50mm，夯点应有明显的标记和编号。
（3）强夯完成平整场地后，应采用自重不小于18t的振动压路机进行碾压至设计标高。
碾压遍数6～8遍（来回为一遍），碾压行与行之间应重叠40～50mm，前后相邻区段应重叠100～150mm，应达到无漏压、无死角，确保碾压均匀。
强夯地基试验检测方案
强夯地基试验检测方案强夯地基试验是一种常用于建筑工程中的地基处理方法，通过利用夯击能量促进土体颗粒的重排，提高土壤密实度，增加地基承载力和稳定性。
为了确保强夯地基处理效果符合设计要求，需要进行相应的试验检测。
下面是一份针对强夯地基试验的检测方案。
1. 试验目的强夯地基试验的主要目的是评估地基的夯击效果，并确定地基的承载力和稳定性是否符合设计要求。
通过试验结果的分析和评估，可以对后续的工程施工和地基处理方案进行调整和优化。
2. 试验前准备工作2.1试验设备和工具的准备：包括强夯设备、振击器、监测仪器等。
2.2试验区域的准备：清理试验区域，移除杂物和表层土，确保试验区域平整，并进行充分的固结处理。
2.3试验方案和要求的准备：根据具体工程要求制定试验方案和试验要求。
3. 试验方法和步骤3.1安装监测仪器：在试验区域设置监测点，安装应变计、位移传感器等监测仪器，用于监测土体变形和变化情况。
3.2进行夯击试验：使用强夯设备对试验区域进行夯击处理，根据设计要求进行夯击次数和夯击能量的控制。
3.3实时监测数据采集：在夯击过程中，监测仪器实时采集并记录土体的应变和位移数据。
3.4对试验结果进行分析和评估：根据采集到的监测数据，分析和评估试验区域的夯击效果和地基的承载力。
4. 试验数据处理和报告编写4.1试验数据的处理：对采集到的监测数据进行整理和统计，计算出不同监测仪器之间的位移差、土体的应变变化等指标。
4.2试验结果的评估：根据试验数据的分析结果，评估地基的承载力和稳定性，并判断强夯地基处理效果是否符合设计要求。
4.3编写试验报告：根据试验结果和评估，撰写试验报告，包括试验目的、试验过程、数据分析结果和评估结论等，以便后续工程施工参考。
以上是一份针对强夯地基试验的检测方案，通过对试验前准备工作、试验方法和步骤的详细介绍，以及试验数据处理和报告编写的说明，可以确保对强夯地基试验进行全面、准确的检测。
这样可以确保地基处理效果符合设计要求，并为后续工程施工提供有力的支持。
强夯试夯报告
一.工程概况XXX±800kV直流输电工程是中国XX电网的重要项目，汇集XXXX、XXXX 等水电站的电力输送XX。
额定输电电压±800kV，双极额定输电容量500万kW，输电距离1438km，直流输送端的XX换流站工程是整个工程重要组成部分。
XX换流站工程所在地在XX省XXXXX县XX乡境内，站址进站大门东侧100m处有XXXX三级公路经过，距离县城20km，距成昆线上的XX 火车站3.5km。
交通较为便利。
根据XXX设计院提供的初步设计总布置图：该换流站500kV配电装置场地、交流滤波器场地等处于大面积填土区，为保证该部分区域内建构筑物及构支架基础不因地基变形而失稳，设计考虑在高填方边坡区域进行原土强夯处理,围墙范围内填土区采用分层进行强夯地基处理。
试夯施工由XX换流站场平工程总承包商—XXXXXXX公司承担。
根据XXXXX设计院2006年11月编制的《回填土、原土强夯试验技术要求》，X 公司对试验方案作了认真分析研究,编写了《XXX±800kV换流站场地强夯试夯方案》，并经业主委托XXX规划设计总院组织相关单位审查通过后实施。
试夯检测委托XXXXX勘测设计研究进行。
二.场地岩土工程地质条件根据XX电力设计院提交的岩土工程勘测报告：该工程地形、地质情况如下：2.1.地形、地貌属中低山丘陵地貌，地势北高南低、相对高差57m。
2.2.地层岩性由地表向下分为：○0层素填土，以可塑粉质粘土为主，局部夹强风化泥岩碎块，松散；○1层粉质粘土、粘土： 可塑~硬塑，广泛分布，厚度0.3～9m。
层粘土、淤泥、淤泥质土、软塑～流塑状，分布在沟谷内的水田和鱼○11塘表层，厚度0.6～4.9m.层粉土、粉砂、细砂：松散～稍密，稍湿～湿，厚度0.4～2.3m。
○12○2层基岩：泥岩为主，局部夹泥质砂岩，属软质～极软质岩石。
水文地质条件属简单类型，场地范围内及周边无强夯震动影响距离内的建（构）筑物、无地下管道等埋藏、隐蔽物，适宜强夯。
强夯法处理填土路基的工程实践分析
强夯法处理填土路基的工程实践分析作者：梁森来源：《现代装饰·理论》2011年第05期本文介绍了强夯法地基处理的原理和应用范围，并通过工程实例阐述强夯法的设计和施工要点，以供类似工程参考。
1.强夯法加固地基原理强夯法又称为动力固结法（Dynamic Consocidation Method）或动力压实法（Dynamic Compaction Method）。
它通过反复将一个重锤（一般为8t~40t，最重可达200t）以一定的落距自由落下（落距一般为6m~40m），对地基施加很大的击能和振动能，在地基土中所产生的冲击波和动应力，对提高地基土的强度、降低土的压缩性及改善砂土的液化性能、消除湿馅性黄土的湿馅性有良好的效果。
冲击波以压缩波（纵波、P波）、剪切波（横波、S波）和瑞利波（表面波、P波）的波体系联合在地基内传播，在软弱土地中产生一个波场，通过各种波的共同作用，达到软弱土地基密实、提高强度及承载力的目的。
2.强夯法加固地基适用范围强夯法适用于处理碎石土、砂土、低饱和度的粉土与粘性土、素填土和杂填土等地基。
同时，由于强夯法的深层加固对机械设备和器具性能要求较高，而且强夯施工的震动和噪音较大。
因此，在加固深度超过l0m和临近城市及周边有建筑物、构筑物的软弱土地基处理时，均应谨慎采用。
笔者结合南宁市五象新区堤园路（一期）工程1标段实际工程情况及其加固效果，对强夯法设计和施工进行简要阐述。
3.工程实例3.1工程概况南宁市五象新区堤园路（一期）工程1标段施工开展后，发现K0+380~K0+660路段为人工填土，土质松散，不能直接作为道路路基，必须进行路基处理。
该路段岩土层分布及特征自上而下分述为五点。
（1）杂填土：由建筑垃圾、活垃圾、粘土和岩块等组成，未经压实；以灰褐色、棱、棕黄色为主，整体为杂色；稍湿~湿；松散~稍密，局部为中密；重型动力触探为3~8-/10cm，平均为4击/10cm；局部过渡为素填土，其标贯击数为4击；厚度为1.2m~12.8m为高压缩性土。
强夯检测报告
3.1反力装置
反力装置试验采用压重平台反力装置，配重在试验开始前一次加 上，承压板面积为0.5 m2,型式为正方形，总配重按250 kN考虑。
3.2加荷装置
采用1台50t千斤顶手动加荷并用联于千斤顶 100MPa压力表控制加
荷。
3.3沉降观测系统
在承压板两个对角线方向对称安装4个30mm行程的百分表，测定地
XX合同段XX段 强夯处理软弱地基试夯区
检测报告
一、工程简述
本合同段路线经过K546+173.5~K553+200处，为呼伦贝尔草原及
二卡湿地鸟类自然保护区。路线位于海拉尔河河漫滩，地表为塔头、
芦苇等喜水草类，以下为草根、泥炭腐质土或淤泥亚粘土，总厚度
0.4~1.5米。
为确定合理的强夯施工参数在K552+600~553+200之间先选取 524m2作为试夯区。按方案中规定的布点方式进行夯点布置，进行强
（4） 沉降量与承压板的宽度或直径之比大于或等于 0.06（即42.4mm）。
（5） 达到最终加荷量200kN。
四、检测结果
4.1 Z1、Z3(夯点)试验点承载力的确定： Z1点加荷至400kPa时，已达到要求荷载，故停止加荷。沉降量累计
值为6.88mm，试验完毕未出现任何破坏特征。p~s曲线未出现明显的比 例界限点，也未出现极限荷载，采用s/b=0.008对应的荷载确定地基承载 力特征值。由此确定该点地基承载力特征值为348kPa,但大于最大加载 值的一半，故取该点地基承载力特征值为200kPa。
按原夯
第三、
点正三
最后两击平均夯沉
四遍填 2000 角形布 5-8 150 2.5 13.3
同上
强夯试验总结报告
盂县国家农村产业融合发展示范园电商冷链建设项目强夯试验总结报告山西承昊建设工程有限公司二〇二三年十月十一日目录第一章工程概况 (3)第二章强夯试验依据 (4)第三章强夯试验目的和试验参数 (4)第四章强夯试验机械 (7)第五章强夯试验 (7)第六章总结 (9)第一章工程概况1.1工程概况强夯试验区现状情况：地面为回填渣土层，回填时间2年。
第二章强夯试验依据1、编制依据《建筑地基处理技术规范》JGJ79-2012.《强夯地基处理技术规程》CECS279-2010《工程测量规范》GB50026-2007《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑机械使用安全技术规范》JGJ33、勘察报告和施工图纸图纸。
第三章强夯试验目的和试验参数1、强夯试验目的1）确定地基有效加固深度。
2）确定处理后地基土的强度、承载力和变形指标。
3）确定合适的夯击能、夯锤尺寸、落距等施工参数。
4）校核强夯后场地的沉降量或抬升量，为确定起夯面的标高提供依据。
5）确定夯点间距、夯击次数、夯击遍数、最后两击夯沉量和间隔时间等设计参数。
6）确定强夯施工停夯标准等施工质量控制指标。
7）为全面铺开强夯施工提供施工参数。
3.2 强夯试验设计参数、施工技术质量要求一、强夯试验设计参数1、点夯两遍，满夯两遍。
点夯夯击能为2500 KN.m，第一遍点夯设计锤击数7-12击，第二遍点夯设计锤击数6-10击。
满夯两遍，夯击能为1200 KN.m，夯击数均为2击。
2、点夯布置：点夯夯点按三角布置，隔行隔点跳夯。
满夯锤印搭接1/4锤径。
3、收锤标准：最后两击平均夯沉量不大于100mm。
4、夯机：采用宇通450B夯机，锤选用直径为2.7m，锤重48.3t的铁饼锤。
点夯锤落距5.3m，满夯锤落距2.6m具体见下面图示:三、强夯试验技术要求1、施工前检查夯锤重量、尺寸，落距控制手段，排水设施及被夯地基的土质。
施工中应检查落距、夯击遍数、夯点位置、夯击范围。
强夯处理地基工程施工质量的检测与分析
场地土 由上至下分 别为 ： 四系人 工堆 积杂填 土 （ 第 含建筑 垃
为刚性承压板 的形状 系数 ， 为 Ｐ Ｓ曲线线 性段 的压力 （ Ｐ ） Ｐ — ｋａ；
２ 施工情 况
压沉 降达 到 ９ｍ 预压 沉 降都偏 大。反 映“ ｍ， 荷载一沉 降” 征的 特
维普资讯
第３ ２卷 第 ６期 ２００６年 ３ 月
山 西 。 建 筑
Ｓ ＨＡＮＸ Ｉ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖｏ ． ２ ＮＯ ６ ｜３ ．
Ｍａ ２ ０ ｒ ０６
－ ｌ ・ １ ｌ
文章编号：０ ９６ ２ （０ ６ ０ — ｌ１０ １０ —８ ５ ２ ０ ）６０ １—２
１ 工程概 况
某公 司第 四期 电解 铝工程 位 于该公 司电解 铝工厂 与机修 厂
大， 承压板 周围的士明 显侧 向挤出或 隆起 ） 或达到 设计要 求荷 载 值 的 ２ ５倍 。卸倚按 ２倍分级加载值进行 ， ． 直至卸载至零为止 。
之间的一块弃 土 （ ） 渣 场空 地 上 ， 占地 面积约 １ 总 ４万余 平 方 米。
深度较大 、 情况复杂特殊的不 良地 基土。
Ｓ为 Ｐ对应的沉降（ ｍ）ｄ为承压板 直径 ， ｍ ； ｕ为ｆ松 比。本 次试 白 圾）耕土、 、 第四系坡残积有机质粘土、 第四系坡、 残积红粘土和三 验的 ２个 点 在 最 大 试 验 荷 载 下 的沉 降 量 分 别 为 ３． ３ｒｔ ６ ２ ｌ ， ｌｌ ｉ 迭 系灰 岩。为了消除 土的湿陷性 ， 高地基 承载力 ， 提 地基处 理设 ４ ．７ ｍ 。从预压情况看 ， 号点 预压沉 降达 到 ８ｒｉ ２ 点预 ６８ Ｈ １ ｌｌ 号 ｌ ， Ｉ
强夯 处 理 地 基 工程 施 工 质 量 的检 测 与分 析
强夯法加固地基的检测及效果分析
２ ０ ）１ 定 ， 于 简 单场 地 的 一般 建 筑 物 ， ０ ２ ［规 对 载荷 试 验 检验点 不应 少于 ３点 。本 场地 共布 置 了 ３ 浅层 个 载 荷试验 点 ， 确定 场 地 强夯 处 理后 的地基 承载 力 来 特征 值 。
第 ２ 卷第 ４期 ４ ２１ ０ ０年 ８ 月
土 工 基 础
Ｓ ｆＥｎ ．ｎ ｏ ｎ ａｉ ｎ ｏ ｇ ａ ｄＦ ｕ ｄ ｔｏ ｔ
Ｖ． ． ４ ｏ ２ ＮＯ ４ １ ． Ａｕ ． ０１ ｇ２ ０
强夯 法加 固地 基 的检 测及 效 果 分 析
杨 文 强
（ 南省 建 筑 设 计 研 究 院 有 限公 司 ， 州 河 郑 ４０１） ５０ ４
（ ） 工探井 取土 样 ２人
击 ～３击 ， 满夯锤 印搭 接 １ ４ 第 二 遍 满 夯夯 点 位 于 ／， 第一遍 之 间 ， 沉量 不大 于 ５ 夯 ０ｍｍ。
机械 洛 阳铲 成孔 ， 工 在探 井 内取 Ｉ级不 扰 动 人
２ 检 测 深 度 范 围 内场 地 工 程地 质 条 件
．
第 ④层 ： 质粘 土 ， 红色 ， 湿 ， 塑 ～坚 硬 ， 粉 褐 稍 硬
一 ３ ０ ｋＰａ ５ 。
３ 检测方法
本次夯 实地基 检测 手段包 括 ： 载荷试 验 、 静 探井 取土 样 、 准贯入 原位测 试 、 力触探 原位测 试 。 标 静
（） １ 静载 荷试 验 根 据 《 筑 地 基 处 理 技 术 规 范 》 Ｊ Ｊ９— 建 （Ｇ７
值 ， 以确定 各层 土处理 后的承 载力特 征值 。 可
浅析强夯地基处理检测中的地基检测方法
浅析强夯地基处理检测中的地基检测方法强夯地基处理是一种常见的地基处理方法，它通过利用大型机械设备对地基材料进行强力夯实，从而增加地基的承载能力和稳定性，使其适应建筑物的需求。
对于强夯地基的检测方法，是确保地基处理效果的关键，也是保障建筑物安全的重要环节。
本文将对强夯地基处理检测中的地基检测方法进行一些浅析。
一、地基检测的重要性在地基处理过程中，地基的承载能力和稳定性是至关重要的。
而强夯地基处理的质量直接关系到建筑物的安全和稳定，所以地基的检测是必不可少的环节。
通过地基检测，可以了解地基处理效果是否达到预期，地基的承载能力是否满足设计要求，从而为建筑物的安全提供保障。
二、地基检测方法1. 钻孔观测法钻孔观测法是地基检测中常用的一种方法，它通过对地基进行钻孔取样，然后对取样进行分析，从而得出地基的性质和承载能力等参数。
这种方法可以直观地观察地基的层次结构和物理性质，为地基处理效果提供重要参考。
2. 动力触探法动力触探法是通过在地基上施加冲击力，利用触探仪器来测定地基的抵抗力和承载能力等参数。
这种方法可以快速准确地获取地基的力学特性，是地基检测中常用的一种方法。
3. 地基压密试验4. 水平位移监测水平位移监测是通过在地基周围设置位移监测点，利用测量仪器对地基的水平位移进行监测，从而了解地基是否存在变形和位移等情况。
这种方法可以及时发现地基的变形情况，为地基处理效果提供重要的参考。
5. 非破坏检测技术非破坏检测技术是近年来发展起来的一种地基检测方法，它通过利用声波、电磁波和应力波等非破坏手段对地基进行检测，从而获取地基的力学性能和承载能力等参数。
这种方法可以对地基进行全面检测，避免了传统方法中可能存在的破坏地基的情况。
在实施地基检测时，需要注意以下几点：1. 确保检测的精准性和可靠性，选择合适的检测方法和仪器设备，并进行专业人员操作和数据分析；2. 充分理解地基的检测结果，对检测数据进行科学分析和评估，从而对地基处理效果做出合理的判断和改进措施；3. 加强对地基检测中可能存在的问题和误差的研究，不断提高地基检测技术水平，为地基处理提供更可靠的数据支持。
载荷试验在强夯砂桩试夯区中的检测评价应用
３试 验检 测 目的和实施方案
３１ ． 目的
通 过 试夯 前 后 的浅 层平 板 载荷 试
２工程地质及施工设 计方案
环 东 海域 综 合 整 治 建设 １ 程 洪 塘 ＝
片 区 吹 填 造 地 工 程 ，陆 域 形 成 总 面积 为 图１ 平板 荷 载 试 验 ｐ Ｓ — 曲线 从 Ｐ ｓ曲线 的 特 征 可 以 了解 地 基 破 — 坏 的 机 理 ， 曲线 在 ａ点 以前 是 直 线 变 形 ６ ７７ ｉ ，共 分 Ａ、Ｂ、Ｃ、Ｄ四个 标 段 ３ ．万 ｎ
可 终 止 加 载 ： （ ）承 压 板 周 围 的 土 明 １
显 的侧 向挤 出 ； （ ２）沉 降急剧增 大 ， 荷 载 ～沉 降 曲线 出现陡降 段 ； （ ３）在 某一级荷 载下 ，２ 小时 内沉 降速率不能 ４
求检测强夯砂桩落底率是否大于９ ％。 ０
达 到稳定 ； （ ４）沉 降量 与承压板 宽度
到ｂ 以后进 入破坏 阶段 ，称为 地基 破 点
坏 过 程 的 三 阶段 。 浅 层 平 板 载 荷 试 验 应
布置在基础底 面标 高处 ，试坑宽度或 直 径 不应小于承压板 宽度或直径 的三倍 ； 深层 平板载荷试验 的试 井直径应等 于承 压板直径 ；当试井 直径大于 承压 板直径 时 ，紧靠承压板周 围土 的高度不 应小 于 承压 板 直 径 ； 当试 验对 象 为 土体 时 ，
每 级 荷 载 施 加 后 ， 间 隔 ５ ｉ、５ ｉ 、１ ａ ｒｎ ｒｎ ０ ａ ｎ ０ｒ ｎ ５ｒｉ、１ ｉ 读一 次 、１ ｉ 、１ ｎ ５ｒ ｎ测 ａ ａ ａ
面积 的刚性承压板逐级加荷 ，测定 天然
埋 藏 条 件 下 浅 层 地 基 变 形 随荷 载 而变 化
建筑工程地基强夯处理措施与结果检测分析
粉质粘 土 粉质粘土 ４
ｄ
粉细砂
８
粉 细 砂 蠢 ！
淤 泥 质 土
冲击 波以及动应力 不但可 以将 地基 土的强度 大大提高 ， 而且 可将 地基 土的压缩性降低。另外 ， 强夯处理法所产生 的巨大冲击力还可 将地基土 的均匀度提高 ， 使得施工后出现差异沉降 的机会更少 。
淤 泥 质 土 １ ０
粗砂 １ ２
粗砂
１ 工程 情况
下面依据具体实例 来解 析强 夯处理 的措 施及 其检 测方 法 和 分析结果 。
拟建 场地面积 达 ３万 ｍ ， 拟建 住宅层 高 在 ５层 一 ７层 之间 ， 且为框架结构 。因场地 土质松 软 ， 为保 证地 基 的承 载力 ， 需 加 固 地基 。拟建场地从 外观上来看属丘 陵地带 ， 而原场地 是池塘 或是 沼泽湿地 ， 相对来说 ， 地 面 比较平 坦 ， 且地 势呈 北高 南低 状 ， 高度 差在 ２ ｍ 以内。经过对地质进行勘探 可知 ， 拟建 场地的土层 结构 自上而下分别 为素填 土 、 粉细砂 、 淤泥 、 粉质 粘土及 中粗 砂等 。其 中素填土 主要 由粘 土、 粉质粘土及 碎石构成 ， 其 密实度 比较均 匀 ； 粉细砂呈灰黑 色、 松 散状 态 ； 淤泥则 是 因池塘 的长期 积 淀或 是未
下还是比较容 易液化的 ， 因此需要夯实加 固地基 。
２ 对地 基进 行强夯 处理
． １ 强夯 处理 的主要 技 术参数 清理干净所 留下 的残物而形成 ； 粉 质粘土呈 褐红 色 ， 有 一定湿 度 ， ２ 去除地基 表面 ２ ｍ厚的粘性土 ， 再利用 粒径在 ５ ０ ｃ ｍ的渣进 分布 于可塑 ～ 硬塑， 且其结构为 网纹状 ； 中粗砂呈 褐黄 色 ， 密 实度
建筑工程地基强夯处理措施与结果检测分析
建筑工程地基强夯处理措施与结果检测分析摘要：为全面提升建筑工程地基质量水平，要结合环境要求和工程项目标准，开展更加合理化的地基处理工作，利用地基强夯机制，能提升地基稳定性，促进建筑工程项目顺利落实。
文章介绍了强夯处理法，并结合案例对建筑工程地基强夯处理的措施予以讨论，最后着重分析了结果测试的具体内容。
关键词：建筑工程；地基强夯处理；结果检测随着市场经济的不断发展，建筑工程项目无论是施工数量还是范围都在扩大，为全面提升建筑工程地基强夯处理水平，要整合具体操作流程，完善应用方案，并及时进行结果的实时性检测，促进经济效益和社会效益和谐统一。
一、强夯处理法内涵所谓强夯处理法指的就是借助夯击产生的能量形成冲击应力，有效提升地基的强度，最大程度上避免地基压缩性高对其稳定性造成的影响。
在建筑工程项目复杂地基处理中，利用具有一定重量的重锤从高空落下完成地基强度的优化，能针对含水量较小的地基作业最大的保障，提升地基应用整体效果。
另外，强夯处理法还能对碎石土、砂土等地基环境进行控制，严格落实规范工艺流程并开展实时性质量监督机制，就能有效维持地基结构的良好承载力，为工程项目地基处理成本的控制予以保障。
与此同时，强夯处理作业对周围环境影响较小，在规范要求范围内开展具体工作，且地基处理效果能符合实际需求，减少工程项目地基处理的经济成本，维持良好的控制效果。
二、建筑工程地基强夯处理措施本文以某建筑工程项目为例，工程面积35000m2，拟建建筑地上7层，整体为框架结构，为确保建筑工程项目地基达标，对地层进行了全面评估。
主要成分是素填土和粉细砂、淤泥质粘土，其中，粉细砂埋深5.8m，松散饱和态，结合抗震设计规范，要对其进行地基处理。
经过现场环境等多方考量，决定采取地基强夯处理方案完成处理工作，在减少土体因振动或者是冲击力造成液化问题的基础上，强化地基的稳定性。
（一）操作前处理在地基加固处理工作中，要借助振冲法有效形成碎石桩，配合桩墩支撑基础的方式，替代天然地基，有效维持实际施工工序的规范性。
建筑工程地基强夯处理措施与结果检测分析
建筑工程地基强夯处理措施与结果检测分析摘要：建筑工程地基强夯处理方法也被称作是动力压密法或者是动力固结法，是以重锤夯实作为基础而发展起来的一种地基处理方法，通过采用该方法对地基展开处理工作不单单可以提升地基土的实际强度，还可以在一定程度上降低基土的实际压缩性，有效降低工程施工完成后的发生沉降的概率。
本文对建筑工程地基强夯处理措施与结果检测进行分析。
关键词：建筑工程；地基强夯处理；处理措施；结果分析一、基础信息介绍本文将采用已施工企业完成并投入资金使用的某建设工程技术为例，建设工程的环境山麓，相对于地面的高度，施工现场南北的地势较高，但没有大的意外波动，出现在施工现场的地形。
通过该工程进行详细记录了地型勘探开发工作分析报告发现该建筑设计施工管理地区的表土层以及深土层都存在粉质黏土以及粉细砂等等多种产品种类。
这种类型非常显著土壤的特性如下：粉质粘壤土也是已知的，高水含量但可塑性粗差。
因此，粉质粘土大于红色，网状图案土壤质地，细粉砂和粉土是更软相比，更明显的颜色是灰色和黑色。
通过进行分析该校区建筑信息工程中的采验的土层性质就是我们自己能够及时发现，粉质黏土以及粉细砂很难发展作为地基工程的基础土层。
这两种不同类型的土质如果可以直接不经过处理就用来开始进行地基建筑企业工作人员的话，极其容易出现导致地基压缩变形，造成稳定性降低成本以及强度失真的严重后果，在此类情况下，建筑设计工程的整体结构施工技术效果都会大打折扣，更严重的可能存在就是中国发生崩塌低陷等工地事故，所以对于土地夯实工程至关重要。
在一般情况下需要我们国家应该可以采取传统建筑信息工程地基强夯处理技术措施加固处理上述土层，提升土层的强度与稳定性，使地基原本可能导致出现的明显缺点得到发展改变，从而能够满足施工方对于工地土质的相应需求。
在探索的过程中实际的施工现场，我们发现地下水位较高在这个区域，从地面从问题只有三四米，细沙分散在位置的五米多，所以在这种相互的情况下，在饱和的状态影响，土壤层建筑面积的状态，施工性方面是非常不利的。
强夯实验报告
一、实验模块地基加固与处理二、实验标题强夯法在地基加固中的应用实验三、实验日期2023年10月15日四、实验操作者张三、李四、王五五、实验目的1. 了解强夯法在地基加固中的应用原理和施工工艺。
2. 通过实验验证强夯法对地基加固的效果。
3. 掌握强夯法施工过程中的参数控制和质量检测方法。
六、实验原理强夯法是利用大型履带式起重机将重锤从一定高度自由落下，对地基土进行冲击和振动，使地基土得到夯实，从而提高地基的承载力及压缩模量。
本实验采用强夯法对地基土进行加固处理，通过对比实验前后地基土的物理力学性质，验证强夯法的效果。
七、实验步骤1. 实验场地准备：选择一块适宜的实验场地，进行场地平整，清除杂草、杂物等。
2. 实验设备：准备强夯机、重锤、测量仪器等。
3. 实验参数：根据实验目的和场地条件，确定强夯参数，如夯击能量、夯点密度、夯击次数等。
4. 实验实施：a. 在实验场地划分夯点，按照设计要求进行点夯试验。
b. 根据点夯试验结果，调整强夯参数，进行大面积强夯施工。
c. 在强夯施工过程中，实时监测夯击次数、夯击能量、夯沉量等参数。
5. 实验结束：强夯施工完成后，进行检测，对比实验前后地基土的物理力学性质。
八、实验环境实验场地：某建筑工地实验设备：强夯机、重锤、测量仪器等实验材料：地基土九、实验过程1. 场地准备：对实验场地进行平整，清除杂草、杂物等。
2. 设备准备：检查强夯机、重锤、测量仪器等设备，确保设备正常。
3. 参数确定：根据实验目的和场地条件，确定强夯参数，如夯击能量为600t·m，夯点密度为23个/100m²，夯击次数为4次。
4. 点夯试验：在实验场地划分夯点，进行点夯试验，确定强夯参数。
5. 大面积强夯施工：根据点夯试验结果，进行大面积强夯施工，实时监测夯击次数、夯击能量、夯沉量等参数。
6. 检测：强夯施工完成后，进行检测，对比实验前后地基土的物理力学性质。
十、实验结果与分析1. 实验结果：a. 实验前后地基土的物理力学性质对比：- 容重：由1.5g/cm³增加到1.8g/cm³- 压缩模量：由5MPa增加到10MPa- 承载力：由100kPa增加到200kPab. 强夯施工过程中，夯击次数、夯击能量、夯沉量等参数均符合设计要求。
强夯试验段总结
路基填前强夯试验段总结报告一、试验段目的本合同段AK0＋000-AK0＋300段路基底部为I级非自重湿陷性黄土，湿陷深度为0-2米，对此路段进行强夯处理。
通过试验段总结夯锤质量、夯击次数、夯锤落距、夯点间距、夯击遍数、沉降量、间歇时间关系，选取合理的机械配备和质量控制方案。
二、试夯的检测方法：检测方法：对粘性土地基以静力触探、荷载试验为主；对地基以动力触探、标准贯入试验、荷载试验为主。
三、试验段桩号AK0+077—AK0+117长度40m，平均宽度14.5m。
面积40Χ14.5=580m²四、地质分析此段落为湿陷性黄土，厚度1-2米。
六、夯点布置采用正方形布点，夯点间距4m。
第一遍为1号夯点，第二遍为2号夯点，按规定间距在第一遍夯点位中间穿插进行。
第三遍满夯时彼此搭接1/4夯锤直径。
七、夯击能量要求1）设计夯击能要求：夯击能100T.m。
2）实际夯锤参数及落距夯锤质量m0：13.6T，夯锤面积S：4.2 m²，落距h1=7.35m八、单点夯击次数与夯沉量的控制单点夯击次数控制标准：①第一遍，要求最后两击夯沉量之和小于15cm,之差小于5cm，且后一击夯沉量小于前一击夯沉量。
第二遍，要求最后两击夯沉量之和小于10cm,之差小于5cm，且后一击夯沉量小于前一击夯沉量。
②夯坑周围地面不应发生过大的隆起。
③不因夯坑过深而发生起锤困难。
夯击遍数以不出现“翻浆”或“橡皮土”为宜。
第一遍：夯击次数与夯沉量关系曲线如下。
（该数据为平均值）单位mm第二遍：夯击次数与夯沉量关系曲线如下。
（该数据为副夯点平均值）单位mm九、整平后的地面标高变化十、试验段总结1、施工后，综合分析测量记录，然后做出初步的评价，并进行总结。
2、确定夯击能100T.m，夯锤质量：13.6T，落距：7.35m。
强夯夯点间距4米×4米布置第一遍夯点，每点夯击8击，夯沉量35.3cm；第二遍夯点按4米×4米在第一遍点位中间穿插布置，每点夯击6击，夯沉量25.3cm；第三遍搭接1/4夯印满夯夯沉量11cm的施工工艺能够满足设计要求。
浅析强夯地基处理检测中的地基检测方法
浅析强夯地基处理检测中的地基检测方法强夯地基处理是一种常用的地基加固方法，通过利用动能夯击机将钢夯锤自一定高度自由落下，起到作用面积较大的作用于地基土体中，使地基土体得到密实的改造。
在施工中，强夯地基处理的质量控制和检测是非常重要的，以确保地基加固效果和工程质量。
本文将从地基检测方法的角度对强夯地基处理的检测进行浅析。
一、静载荷试验静载荷试验是一种常用的地基检测方法，可以有效评估强夯地基处理后的地基承载力和变形特性。
在进行静载荷试验时，先在待检测的地基上设置好监测点，然后利用大型液压缸或者液压顶车等设备施加不同的荷载，通过监测荷载和不同位置的位移变化，来研究地基的承载力和变形特性。
在进行强夯地基处理后，可以利用静载荷试验来测定地基的承载力，判断强夯地基处理后的地基是否满足设计要求，以及评估地基继续固结的能力。
通过静载荷试验的结果，可以及时调整施工工艺和提高地基处理效果，从而保证工程质量。
二、动力触发探测法动力触发探测法是一种通过感应地基的振动响应来评估地基加固效果的检测方法。
在强夯地基处理后，可以通过动力触发探测法来监测地基的振动特性，了解地基的变形和固结情况。
三、钻孔取样和试验钻孔取样和试验是一种常规的地基检测方法，可以通过对地基进行钻孔取样和实验室试验，来获取地基的物理和力学性质数据，评估地基的加固效果。
在施工前后，可以通过钻孔取样和试验来获取地基土体的承载力、压缩模量、剪切强度等力学性质数据，以及土壤颗粒分布、孔隙率、含水量等物理性质数据。
通过对比前后地基的试验数据，可以评估强夯地基处理后地基土体的变化情况，并验证加固效果。
强夯地基处理的检测方法主要包括静载荷试验、动力触发探测法和钻孔取样和试验。
这些方法可以通过不同的途径了解地基的承载力、变形特性和物理力学性质等情况，评估强夯地基处理的效果。
在实际工程中，可以根据具体情况选择合适的地基检测方法，以保证地基加固效果和工程质量。
强夯试验区地基处理检测研究
强夯试验区地基处理检测研究摘要：在强夯试验区的施工过程中，通过监测每击孔隙水压变化数值，给出单点夯击不同深度，不同距离孔压随击数变化规律以及整个强夯施工期不同深度测点孔压变化规律；通过测量每击夯沉量及每遍地面平均夯沉量，得出夯沉量及夯坑周围地面隆起关系。
这些重要的施工参数是为了优化设计参数，以确定最佳强夯施工工艺。
关键词：强夯试验区；地基处理；效果1、工程概况1.1 工程简介本工程位于青岛港董家口港区北三突堤，陆域范围包括罐区、场地道路等，工程范围内陆域拟采用回填方式形成，陆域形成后拟采用强夯、强夯置换等方式进行地基处理，为保证地基处理质量，拟对场地进行强夯试验，其目的是优化设计参数，以确定最佳强夯施工工艺。
强夯区域面积为4.52万m2，大面积强夯前选取典型区域进行试夯，试验区为35m×35m的正方形区域。
1.2 强夯试验目的通过强夯试验，验证强夯设计参数和确定最佳强夯施工工艺，指导大面积地基处理施工。
通过强夯试验确定适宜的强夯技术参数；通过夯后效果检测，获得强夯加固后地基处理效果；通过小面积强夯试验，确定强夯作业工艺流程，指导大面积强夯作业，确保工程质量。
1.3 检测、监测工作内容根据强夯设计要求和试验目的，结合现场情况，试夯区的检测及监测工作内容如下表所示。
2、工程地质条件素填土：灰色，灰黄色，以碎石为主，主要呈中密状，碎石直径一般为20～40mm；碎石直径最大为100mm；混残积土、粘性土和粗砾砂。
第一层层厚3.9～4.6m。
该层以下有一粗粒砂夹层，灰色，稍密，含贝壳碎屑，不均匀，混大量粘性土。
粉质粘土：灰色，灰黄色，可塑～硬塑状，中塑性，混少量粉细砂，偶见圆砾，土质不均匀。
其中顶部混多量粗砾砂。
第二层层厚2.2～4.3m。
粗砾砂：灰黄色，中密状，混少量粘性土，土质不均匀，该层未揭穿。
3、强夯试验情况简介3.1 设计要求设计要求为：强夯点夯2遍，满夯2遍。
点夯单击夯击能要求为5000kN.m，夯点间距为5m*5m，夯锤直径宜选2.0m～3.0m左右，锤重要求在200kN左右；每遍夯完后，待孔隙水压力消散后，再进行下一遍夯击。
