地基处理之强夯法.52页PPT
《强夯法施工》课件
强夯法的原理和特点
1
特点
2
强夯法施工简单高效、效果显著,可以
在短时间内完成土壤的改良,提高工程
质量与效益。
3
原理
强夯法利用振动设备的高频振动作用, 将土壤颗粒重新排列和压实,达到增加 土壤密实度和承载力的目的。
优势
与传统的土壤改良方法相比,强夯法施 工工期短、成本低,同时对环境友好, 不会产生废弃物。
3
工程C
强夯法在某港口工程中得到应用,有效提高了码头承载力,提升了货物装卸效率。
总结和展望
1 效果总结
强夯法施工能够有效改善土壤性质,提高土 壤的稳定性和承载能力。
2 未来发展
随着建筑工程的不断发展,强夯法在土壤改 良领域的应用前景广阔。
强夯法施工流程
准备工作
对施工现场进行清理和准备,确 保施工顺利进行。
强夯施工
使用振动设备对土壤进行高频振 动,实现土壤的加固和密实。
质量检验
对施工后的土壤进行质量检验, 确认施工质量符合要求。
强夯法施工注意事项
施工人员安全
施工人员应穿戴好安全装备,遵守施工规范,确保施工过程中的安全。
周ቤተ መጻሕፍቲ ባይዱ环境保护
施工时需注意周边环境保护,避免对周围生态环境和建筑物造成损害。
质量控制
严格按照施工要求操作,确保施工质量符合规定标准。
强夯法施工案例
1
工程A
利用强夯法对某高速公路路基进行改良,显著提高了路基的承载能力,保证了行 车安全。
2
工程B
在某建筑项目中采用强夯法改良软土地基,成功解决了地基沉降问题,确保建筑 物的稳定性。
适用范围
强夯法适用于各种土质,尤其 对松软土壤的改良效果更为明 显。
《强夯法施工》课件
解决方案
采用特殊锤头和填充材料, 对局部卵石层进行置换处理 ,以提高强夯效果。
案例三:某房屋建筑工程的强夯法施工
总结词
地基处理、施工监测、环境保护
地基处理
采用强夯法对房屋建筑的地基进行处理,以提高地基承载力和稳定性。
施工监测
在施工过程中进行沉降、位移等监测,以确保施工安全和监测效果。
环境保护
合理利用施工材料和资源,减少能耗和环境污染,保护周边生态环境。
夯
夯击施工
按照方案要求,进行夯击操作 ,控制夯击能、夯击次数等参
数。
填筑整平
完成单个夯点的夯击后,进行 填筑整平,为下一轮夯击做准
备。
施工后的检测与验收
01
02
03
检测土质变化
对施工后的土质进行检测 ,了解土质的压实度、承 载力等指标。
验收工程
根据施工方案和相关标准 ,对完成的强夯工程进行 验收。
。
问题产生的原因分析
地质条件复杂
施工区域的地质条件可能较为复杂,如存在 软土、砂土等,导致夯实效果不稳定。
设备老化或故障
夯击设备老化或出现故障,会影响夯击效果 和施工效率。
施工操作不当
施工过程中的操作不规范或失误,也可能导 致各种问题的出现。
缺乏有效的监测手段
缺乏有效的监测手段,可能导致不能及时发 现和解决问题。
解决方案与预防措施
加强地质勘查
在施工前加强地质勘查,了解施工区 域的地质条件,为制定施工方案提供 依据。
规范操作流程
制定并执行严格的施工操作流程,确 保施工操作的规范性和准确性。
设备维护与更新
定期对夯击设备进行维护和更新,确 保设备的正常运转和高效使用。
建筑地基处理--强夯法
建筑地基处理--强夯法
建筑地基处理是建设工程中至关重要的一环,为确保建筑工程
的安全和稳定,常常需要对地基进行加固和处理。
其中一种常用的
处理方式就是强夯法。
强夯法是利用重锤对地面进行旁压和震动的加固方法。
其原理是:将大型重锤抬高至一定高度,然后放开,使其自由下落撞击地面,反复进行,振动可以传递到较深的土层,形成一定的压实效应。
通过这种方式,可以改善土体的密实度和稳定性,尤其对于松散土
层和软土地基效果显著。
下面是强夯法的操作流程:
1.准备工作
先对施工现场进行清理,清除上面的杂物。
确定夯锤的取点和
倾角,准备好铺设管网的材料和设备,以及夯锤和其所需的机械设备。
2.地面处理
在地面上进行处理之前,需要对地面进行测量或试验。
对于建
成的场地,需要根据实际情况进行选择,一般选取相对松弛的地区
进行处理。
在确定夯锤位置和倾角之后,可以开始将松土层向周围
推平,同时进行水汽压实处理。
3.振动处理
在土层压实前,需要先将夯锤放置在夯点处,由机器将其提升
至一定的高度,放手下落撞击地面,反复进行。
做好锤与锤之间变
形的记录,根据地质特点合理调整高度和振动次数,知道土层达到合适的密实度或承载能力。
以上就是强夯法处理建筑地基的主要流程及步骤。
值得注意的是,强夯法需要在一定的条件下进行,避免受到强烈的震动和外力的影响,以保证操作人员的安全和工艺效果的准确性。
同时,在采取强夯法进行处理时,需要认真分析地质情况,选择合适的土层进行处理,以达到更好的效果。
地基处理技术之强夯法设计要点课件
03
CATALOGUE
强夯法施工流程
施工前的准备工作
现场勘查
对施工场地进行实地勘 察,了解场地地形、地 质条件、地下管线等情
况。
制定施工方案
根据勘察结果,制定详 细的施工方案,包括夯 点布置、夯击能、夯击
次数等。
准备机具和材料
根据施工方案,准备必 要的机具和材料,如夯 锤、起重机、垫层材料
等。
清理场地
与换土垫层法相比,强夯法处 理深度更大,效果更可靠。
与预压法相比,强夯法施工周 期短,适用范围广。
02
CATALOGUE
强夯法设计要点
确定夯实能量与夯实次数
• 夯实能量与夯实次数是强夯法设计的核心参数,直接影响 夯实效果
确定夯实能量与夯实次数
夯实能量
夯实能量是指每次夯实所施加的重力,通常以吨为单位。根据地基土的性质和要 求处理的深度,选择合适的夯实能量是至关重要的。对于较软的地基土,需要较 大的夯实能量;而对于较硬的地基土,则可选择较小的夯实能量。
在强夯法中,通常使用的是重锤或巨石等重物作为夯实材料。选择合适的夯实材料对于达到理想的夯 实效果至关重要。一般来说,应根据地基土的特性和所需的夯实能量来选择合适的夯实材料。
夯实机械
夯实机械是实施强夯法的关键设备,其性能和效率直接影响着夯实效果。在选择夯实机械时,应考虑 其额定功率、夯击能量、夯击次数以及适用性等因素。此外,还应考虑其运行成本和维护要求,以确 保工程的可行性和经济性。
对于岩溶地基,应根据具体情采用适当的方法如填筑、压力注浆 等,以提高地基的稳定性和承载能力。
THANKS
感谢观看
控制填料质量
保证填料的含水量、粒径 、级配等符合设计要求, 以提高夯实质量。

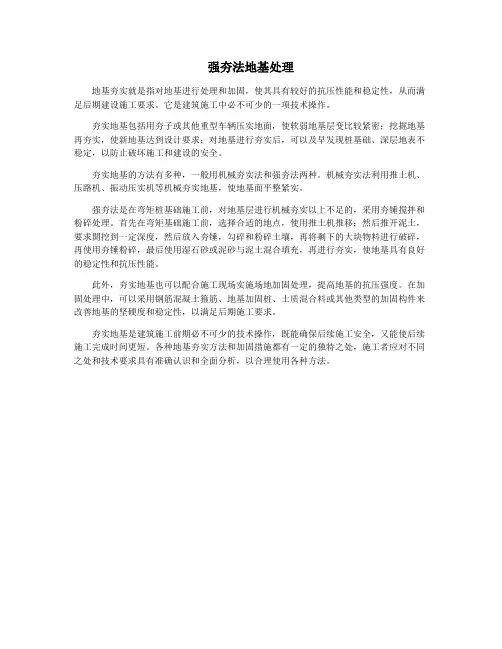

强夯法地基处理
强夯法地基处理
地基夯实就是指对地基进行处理和加固,使其具有较好的抗压性能和稳定性,从而满足后期建设施工要求。
它是建筑施工中必不可少的一项技术操作。
夯实地基包括用夯子或其他重型车辆压实地面,使软弱地基层变比较紧密;挖掘地基再夯实,使新地基达到设计要求;对地基进行夯实后,可以及早发现桩基础、深层地表不稳定,以防止破坏施工和建设的安全。
夯实地基的方法有多种,一般用机械夯实法和强夯法两种。
机械夯实法利用推土机、压路机、振动压实机等机械夯实地基,使地基面平整紧实。
强夯法是在弯矩桩基础施工前,对地基层进行机械夯实以上不足的,采用夯锤搅拌和粉碎处理。
首先在弯矩基础施工前,选择合适的地点,使用推土机推移;然后推开泥土,要求開挖到一定深度,然后放入夯锤,勾碎和粉碎土壤,再将剩下的大块物料进行破碎,再使用夯锤粉碎,最后使用湿石砂或泥砂与泥土混合填充,再进行夯实,使地基具有良好的稳定性和抗压性能。
此外,夯实地基也可以配合施工现场实施场地加固处理,提高地基的抗压强度。
在加固处理中,可以采用钢筋混凝土箍筋、地基加固桩、土质混合料或其他类型的加固构件来改善地基的坚硬度和稳定性,以满足后期施工要求。
夯实地基是建筑施工前期必不可少的技术操作,既能确保后续施工安全,又能使后续施工完成时间更短。
各种地基夯实方法和加固措施都有一定的独特之处,施工者应对不同之处和技术要求具有准确认识和全面分析,以合理使用各种方法。
《强夯法施工》课件
质量检测与控制
质量标准
制定强夯法施工的质量标准, 明确各项技术指标。
过程检测
在施工过程中,对各项技术指 标进行检测,确保符合设计要 求。
完工检测
施工结束后,对整个工程进行 质量检测,确保满足设计要求 。
质量反馈与改进
根据质量检测结果,反馈施工 过程中的问题,并采取改进措
施,提高施工质量。
REPORT
详细描述
强夯法的基本原理是能量转换。当重锤下落时,它所携带的能量被转换为冲击能和振动能,对土体产生强烈的压 实和振密作用。这种能量传递和转化能够使土体颗粒重新排列,形成更加密实的结构,从而提高土体的承载能力 和稳定性。
强夯法的特点
总结词
强夯法具有施工简单、适用范围广、加固效果显著等特点。
详细描述
强夯法具有许多优点。首先,它是一种简单而有效的施工方法,能够快速有效地加固地基和土体。其 次,强夯法的适用范围非常广泛,可以用于各种类型的土体和地基处理工程。最后,强夯法的加固效 果显著,能够大幅度提高土体的承载能力和稳定性,减少沉降和变形。
01
强夯法概述
强夯法的定义
总结词
强夯法是一种利用重锤自由下落产生的冲击能对土体进行强力压实的施工方法 。
详细描述
强夯法是一种广泛应用于地基处理和土体加固的施工方法。它通过使用重锤反 复自由下落,对土体施加巨大的冲击力和振动,使土体颗粒重新排列,达到压 实和固结的效果。
强夯法的原理
总结词
强夯法利用重锤下落产生的冲击能,通过动态压实作用对土体进行加固。
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
强夯法施工中的问题与 解决方案
夯击过程中的问题
地基处理方法——强夯法课件
应根据现场试夯或当地 经验确定有效加固深度
如果没有则根据《建筑 地基处理技术规范》的 建议取值
强夯 置换 墩的 深度
土质 条件 决定
对淤泥、泥炭等粘性软弱土层,置换 墩应穿透软土层,着底在透该层
39
第39页/共80页
2)锤重和落距
夯 锤
落距
锤重一般不小于8t,落距不宜小于6m。
3
第3页/共80页
强夯法、 强夯置换法
的优点
加固效果好 施工简单 使用经济
强夯法加 袋装砂井
软粘土地基的综合治理
4
第4页/共80页
自引进到80年代初,约8年。本阶段工程应 用强夯能级比较小,一般仅为1000kN*m,处 理深度5m左右,以处理浅层人工填土为主。
80年代初到90年代初。本阶段兴建国家重点 工程山西化肥厂,为了消除黄土地基的湿陷 性,国家化工部组织开发了6250kN*m能级
出。孔压消散到小于颗粒间的侧向压力时,裂隙即自行闭合。 4. 触变恢复:土体的强度逐渐减低,当出现液化或接近液化时,强度达
到最低值。此时土体产生裂隙,而吸附水部分变成自由水,随着孔压 的消散,土的抗剪强度和变形模量都有大幅度的增长。
23
第23页/共80页
青岛港8号码头强夯工程
24
第24页/共80页
时间、加固处理范围等。
经强夯加固后,该土层强
1)有效加固深度:
度和变形等指标能满足设 计要求的土层范围。
H——有效加固深度(m) M——夯锤重(t) h——落距(m) α——系数,根据地基土性质决定
38
第38页/共80页
影响H的因素除了锤重和 落距外,还有地基土的性 质、不同土层的厚度和埋 藏顺序、地下水位以及其 它强夯的设计参数。
强夯施工技术PPT课件
第2页/共41页
动力密实 采用强夯加固多孔隙、粗颗粒、非饱和土是基于
动力密实的机理,即用冲击型动力荷载,使土体内的 孔隙减小.土体变得密实,从而提高地基土强度。非 饱和土的夯实过程,就是土中的气相(空气)被挤出的 过程,其夯实变形主要是由于土颗粒的相对位移引起。 概念:最佳夯击能
3
第3页/共41页
19
第19页/共41页
降水联合低能级强夯法设计要点:
降水联合低能级强夯法是在强夯过程中.同时结合降排水体系降低地下水 位,以提高地基处理效果。降水联合低能级强夯法适用了“夹砂饱和黏性土 地基。其设计要点如下:
1.降排水系统 2.夯击能 3.间歇时间 4.夯击击数 5.其它
20
第20页/共41页
强夯施工步骤:
13
第13页/共41页
4.夯击击数和遍数 概念: 整个加固场地的总夯击能量(即锤重×落距×总夯击数)除以加固面积称 为单位夯击能。
强夯夯点的夯击击数和最佳夯击能一般可通过现场试夯确定.根据试夯得 到的强夯击数和夯沉量、隆起量的监测曲线
来确定。 对于饱和度较高的黏性土地基,根据夯击击数和地基有效压缩量的关系曲 线来确定。 对于碎石土、砂土、低饱和度的湿陷性黄土和填土等地基,夯击次数可根 据现场试夯得到的夯击击数和夯沉量关系曲线确定.且应同时满足下列条件: (1)最后两击的平均夯沉量不宜大于下列数值:当单击夯击能量小于 4000kN·m时为50mm;当夯击能为4000~6000kN·m时为l00mm;当夯击能 大于6000kN·m时为200mm; (2)夯坑周围地面不应发生过大隆起; (3)不因夯坑过深而发生起锤困难。
9
第9页/共41页
强夯法的有效加固深度
单击夯击能(KN·m) 碎石土、砂土等 粉土、黏性土、湿陷性
地基处理强夯法PPT课件
(2)选用夯锤的重量、形状以及夯击落距 • 重量、夯击落距:由单击夯击能Wh确定 (单击夯击能为夯锤重W与落距h的乘积。锤
重和落距越大,加固效果越好)
• 重锤:一般为100~600KN • 落距:一般为6~40m
2021
(2)选用夯锤的重量、形状以及夯击落距
形状:夯锤底面一般为圆形,对于砂性土 地基,夯锤底面面积大小一般为2-4 ,黏 性土地基夯锤底面面积为3-6
1)对场地地下水位在-2m深度以下的砂砾石 层,无需铺设垫层直接进行强夯
2)对地下水位较高的饱和黏性土地基与易于 液化流动的饱和砂性土,需设置砂砾石垫 层,厚度一般为0.5-2.0m
2021
在强夯过程中需要检测的数据
2021
2021
2021
4)每点夯击击数、强夯施工夯击遍数
• 每点夯击击数: • 夯点的夯击次数,应按现场试夯得到的夯击
次数和夯沉量关系确定,并应同时满足下列 条件。
• ①最后两击的平均夯沉量不宜大于下列数值: 当单击夯击能小于4000kN·m时为50mm;当单 击夯击能为4000~6000kN·m时为100mm;当 单击夯击能大于6000kN·m时为200mm。
• 对非饱和土,透水性好的砂土可连续夯击; 一般透水性较好的粘性土间歇时间为1~2 周,透水性差的粘性土、淤泥质土不少于 3~4周。
2021
6.垫层厚度设计
• 垫层作用: 1)在加固场地表面形成一层较硬的表层支承
重型强夯设备 2)利于强夯夯击能的扩散 3)增加地下水位与地表的距离,有利于强夯
施工
2021
2021
• 满夯的作用是加固表层,即加固单夯点间 未压密土。
• 满夯单击能可选用低能量500~1000kN·m, 布点选用一夯挨一夯交错相切,每点击数 5~10击,并控制最后二击夯沉量,宜小于 3~5cm。
地基处理----强夯法
地基处理----强夯法强夯法又名动力固节法或动力压实法.这种方法是反复将很重的锤(一般为10~40T)提到高处使其自由落下(落距一般为10~40米)给地基以冲击和振动, 从而提高地基的强度并降低其压缩性。
强夯法处理地基是60年代末由法国Menard技术公司首先创用的。
开始时仅用于处理砂土和碎石地基, 后来由于施工方法的改进和排水条件的改善,逐步推广应用到细粒土基地。
强夯法由于具有加固效果显著、适用土类广、设备简单、施工方便、节省劳力、施工期短、节约材料、施工文明和施工费用低等优点, 很快就传播到世界各地。
强夯法适用于处理碎石土、砂土、粉土、粘性土、杂填土和素填土等地基。
它不仅能提高地基土的强度、降低其压缩性、还能改善其抗振动液化的能力和消除土的湿陷性, 所有还常用于处理可液化砂土地基和湿陷性黄土地基等。
强夯法虽然适用土类很广, 但对于饱和度较高的粘土性, 用一般强夯处理效果不明显。
针对这类情况, 国内相继进行了大量试验, 采取强排水加强夯和置换强夯取得了很好的效果。
目前在南方己广泛使用。
(强排水加强夯首先就是在小范围(约1万M2)内采用高真空泵排地下水, 减少土壤中的水量, 然后用强夯加固土体。
)二、原理及加固机理(一)强夯原理1﹑强夯法处理地基是利用夯锤自由落下的冲击波使地基密实。
这种由冲击引起的振动在土中是以波的形式向地下传播的。
2﹑强夯理论认为:压缩波大部分通过液相运动, 使孔隙水压力增大, 同时使土粒错位, 土体骨架解体, 而随后到的剪切波使土颗粒处于更密实的状态。
(二)加固机理1﹑填石层强夯:用冲击型动力荷载, 使填石﹑填渣等粉碎,填石层中的孔隙体积减少, 石层变得更为密实, 从而提高其强度。
检验指标主要是密度和变形模量。
(如禄口机场强夯﹑连云港Grs区强夯等)2﹑填土强夯:用冲击型动力荷载, 使土体中的孔隙体积减少, 土体变得密实, 从而提高其强度。
检测指标主要是强度和变形模量。
(如熊猫新港区强夯﹑江宁天正基地强夯等)3﹑粉土﹑砂土面强夯:用冲击型动力荷载, 使土体中的孔隙体积减少, 土体变得密实, 从而提高其强度。
地基处理强夯法PPT课件共47页文档
2、要冒一次险!整个生命就是一场冒险。走得最远的人,常是愿意 去做,并愿意去冒险的人பைடு நூலகம்“稳妥”之船,从未能从岸边走远。-戴尔.卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡,喝起来是苦涩的,回味起来却有 久久不会退去的余香。
地基处理强夯法PPT课件 4、守业的最好办法就是不断的发展。 5、当爱不能完美,我宁愿选择无悔,不管来生多么美丽,我不愿失 去今生对你的记忆,我不求天长地久的美景,我只要生生世世的轮 回里有你。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂,怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
《强夯法介绍》课件
汇报人:
目录
添加目录标题
强夯法的定义
强夯法的原理
强夯法的施工工艺
强夯法的优缺点
强夯法的应用实例
添加章节标题
强夯法的定义
通过重锤对地基进行强力夯 实
强夯法是一种地基处理方法
提高地基的承载力和稳定性 适用于各种土质和地形条件
提高地基承载力
减少地基沉降
改善地基土的物理力学性质
提高地基的抗震性能
适用于处理软弱地基,如淤 泥、淤泥质土、砂土等
适用于处理湿陷性黄土、素 填土、杂填土等地基
适用于处理地基不均匀沉降, 如建筑物倾斜、沉降等
适用于处理地基承载力不足, 如建筑物荷载过大、地基承载
力不足等
强夯法的原理
强夯法是一种通过重锤对地基进行强力夯实的方法 原理:通过重锤的冲击能量,使地基土得到压实和加固 作用:提高地基的承载力,减少沉降和不均匀沉降 应用:广泛应用于各类工程地基处理,如公路、铁路、桥梁、港口等
智能化:采用先进的传感器和计算机技术,实现设备的智能化控制和监测 环保化:采用环保材料和工艺,减少施工过程中的污染和噪音 高效化:提高设备的工作效率和性能,降低施工成本和时间 安全化:加强设备的安全防护措施,确保施工人员的安全
技术进步:强夯法技术不断进步,提高施工效率和质量 应用领域扩大:强夯法在更多领域得到应用,如建筑、交通、水利等 环保要求提高:强夯法在环保方面得到重视,减少对环境的影响 智能化发展:强夯法与智能化技术相结合,提高施工智能化水平
强夯法的应用实例
强夯法在高速公路建设中的作用:提高地 基承载力,减少沉降,提高路基稳定性
强夯法在高速公路建设中的应用效果:提 高了高速公路的使用寿命,减少了维护成 本,提高了行车安全性
