九年级电路图与实物图连接练习
九年级物理电路连接实物图
北师大版九年级物理：连接实物图1．根据电路图连接实物图。
2．请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
3．根据电路图连接实物图。
4．根据图甲所示电路图，将图乙连接完整（要求：导线不允许交叉）。
5．如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
6．按下图所示的电路图，用笔画线连接好相应的实物电路。
7．根据电路图，把实物电路连接完整。
8．根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。
9．按照电路图，把如图中的电路元件连接成实物电路（导线不交叉）。
10．按照甲电路图连接图乙的实物图。
11．按照电路图，分别将实物图中的各元件用笔画线表示导线连接起来12．在如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整，要求：（1）当两开关断开时为三灯串联电路；（2）当两灯开关闭合时为三灯并联电路。
13．请根据如图甲所示电路图，用铅笔画线代替导线连接图乙实物图。
14．请根据电路连接实物图。
15．按电路图连接实物电路。
北师大版九年级物理：连接实物图参考答案1．根据电路图连接实物图。
【解答】解：由图1可知，该电路为并联电路，开关S1在干路中控制整个电路；开关S2与L2串联在支路中；根据电路图连接实物图如下：2．请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
【解答】解：原电路中，两灯并联，S控制整个电路，根据电路图连接实物图，如下所示：3．根据电路图连接实物图。
【解答】解：原电路中，两灯并联，开关S2与灯L2串联，只控制L2这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：4．根据图甲所示电路图，将图乙连接完整（要求：导线不允许交叉）。
【解答】解：原电路中，两灯并联，开关S1与灯L1串联，只控制这个灯；S控制整个电路，根据电路图连接实物图，如下所示：5．如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
九年级上册物理《画电路图连接电路》专题训练
九年级上册物理《画电路图、连接电路》专题训练一、思路与方法:1．根据实物图画电路图的一般方法(1)识别实物图，确定有几条路径。
(2)按照一定的顺序画电路图，一般从电源的正极开始按电流经过的路径顺序逐个将电路元件用相应的电路符号画到草稿纸上，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极。
(3)最后将草图整理，注意电路图最好是长方形，横平竖直，符号规范，元件不要画在拐角处。
2．根据电路图连接实物图的一般方法(1)按照电路图把元件一一的放在对应的位置。
(2)把所有的开关都断开。
(3)按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极，注意一般导线不要交叉。
二、经典题型:类型一:根据实物图画电路图1、下列电路图中，与实物电路对应的是( )2、下列电路图中，与实物电路对应的是( )3、根据实物图，画出相应的电路图。
4、根据实物图，画出相应的电路图。
4、根据实物图，画出相应的电路图。
5、根据实物图，画出相应的电路图。
类型二:根据电路图连接实物图6、根据电路图，连接相应的实物图。
8、某保密室有三道门，关上一道门相当于闭合一个开关。
只要有一道门没有关上红色和绿色的指示灯都会发光。
当三道门都关上时，红灯会熄灭，只有绿灯会发光。
请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。
（要求：连线不能交叉，线头接在接线柱上。
)9、根据甲中的电路图，连接乙中的实物图。
10、按照电路图，连接实物图。
10、依据甲图，将乙图中的实物图补充完整。
(电表都选小量程)11、根据电路图，连接实物图。
参考答案:类型一:根据实物图画电路图1、B2、A3、如图所示:4、如图所示:5、如图所示:6、如图所示:类型二:根据电路图连接实物图7、如图所示:8、如图所示:9、如图所示:10、如图所示:11、如图所示12、如图所示:。
九年级物理电路图识别与连接实训【作图题】含答案
九年级物理电路识别与连接【作图题】附答案1．根据电路图连接实物电路。
2．请在虚线方框中画出如图对应的电路图。
3．画出对应的电路图。
4．根据如图所示的实物电路，请你在方框内画出对应的电路图。
5．请在图2方框内画出图1所示的电路图。
6．根据图所示的实物连接图，在方框内画出电路图。
7．请根据图甲中的电路图连接图乙中的实物电路。
8．请根据如图所示的实物图，画出对应的电路图。
9．如图所示为一实物电路，请在方框内画出对应的电路图。
10．根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观
11．根据实物图在右边的方框内画出电路图
12．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整。
13．根据如图所示的实物电路，在虚线方框内画出对应的电路图。
14．根据实物图，在方框内画出相应的电路图。
15．如图的电路，缺少一根线，请用笔画线补上，要求：用电流表测两只灯泡的电流，开关S只控制灯L1。
16．如图所示，请用笔画线代替导线将电路连接起来，要求：L1与L2并联，电流表测L1的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。
九年级物理电路识别与连接答案1．
2．
3．
4．5．
6．。
7．
8．
9．
10．。
11．。
12．13．。
14．
15．
16．。

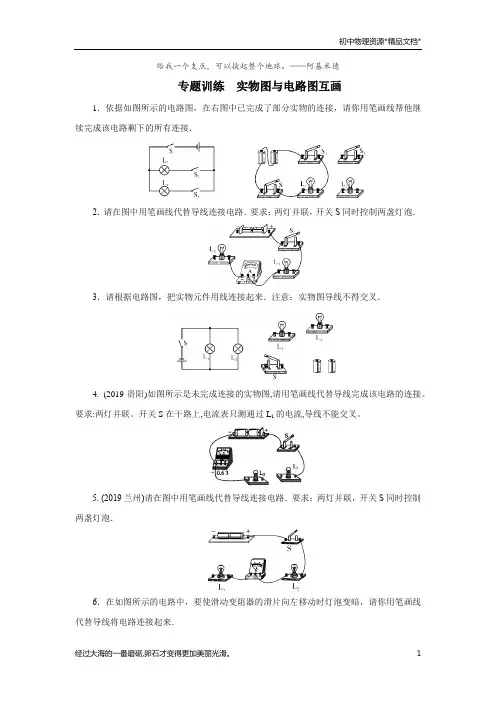

人教版九年级物理全一册第十五章电流和电路专题训练 实物图与电路图互画
给我一个支点，可以撬起整个地球。
——阿基米德专题训练实物图与电路图互画1．依据如图所示的电路图，在右图中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接．2．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．3．请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．4.(2019·贵阳)如图所示是未完成连接的实物图,请用笔画线代替导线完成该电路的连接。
要求:两灯并联。
开关S在干路上,电流表只测通过L1的电流,导线不能交叉。
5. (2019兰州)请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．6．在如图所示的电路中，要使滑动变阻器的滑片向左移动时灯泡变暗，请你用笔画线代替导线将电路连接起来．7．按照图甲所示的电路图，将图乙中各个元件连接起来(电流表选0～0.6 A量程)．8．请按照电路图连接对应的实物图(电压表选0～3 V量程，电流表选0～0.6 A量程)．9．根据电路图，以笔画线代替导线连接实物电路．10. (2019上海)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器滑片P过程中，小灯泡L亮度不变，电流表的示数变小．11.请将下图中的元件连接成并联电路，开关S1控制整个电路，S2控制L2，电流表测L1的电流．12. 如图是测量定值电阻阻值实验的实物电路图，请在图乙的虚线框内画出图甲所示实物图的电路图．13．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)14．在虚线框里画出如图所示实物图的电路图．15．如图所示电路中，电流表测量的是流过灯L1的电流．在方框内画出相应电路图．16．在如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整并画出对应的电路图．要求：两灯串联，电压表只测灯L1两端的电压，导线不能交叉．17．根据左侧电路实物图，在右侧虚线框内画出对应的电路图．18．请根据如图所示的实物连接情况在虚线框中画出相应的电路图．参考答案1.2.3.4. 5. 6. 7. 8. 9.10.11.12.13.14.15.16.17.18.本文使用Word编辑，排版工整，可根据需要自行修改、打印，使用方便。

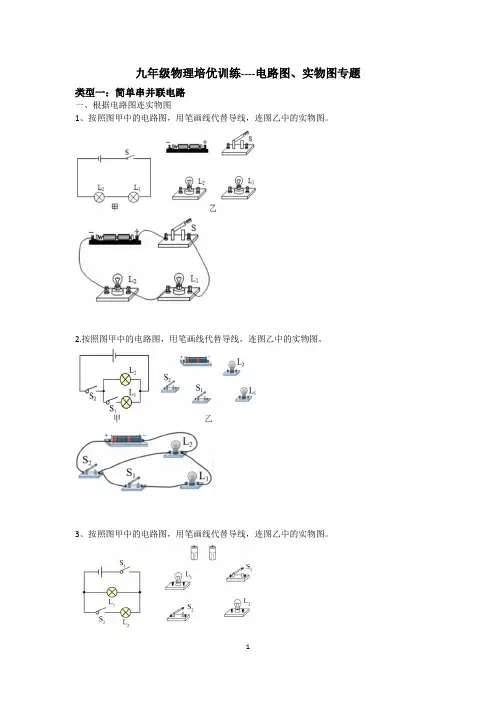

九年级物理培优训练----电路图、实物图专题
九年级物理培优训练----电路图、实物图专题类型一：简单串并联电路一、根据电路图连实物图1、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
2.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
3、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
4、按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
5.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
6.按照图甲中的电路图，用笔画线代替导线，连图乙中的实物图。
二、根据实物图画电路图7、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
8、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
9.根据如图的实物图，在右侧虚线框内画出相对应的电路图。
10、根据如图的实物图，在右侧虚线框内画出相对应的电路图。
11、根据如图所示的实物图画出对应的电路图。
12.根据如图所示的实物图画出对应的电路图。
13、根据如图所示的实物图画出对应的电路图。
三、根据要求设计相应的电路图、实物图14、将图中的各器材连成电路。
要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
15.根据以下要求，用笔画线连接实物电路图。
（1）只闭合开关S1时，红灯发光，绿灯不发光；（2）开关S1、S2都闭合时，两灯都发光；（3）只闭合开关S2时，两灯均不发光。
16、如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。
要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
请连线图中实物。
17、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。
请设计电路将下图连接起来。
18.健健为抗击新冠疫情设计一个病床呼叫电路。
要求：病床1旁的开关S1控制指示灯L1和电铃；病床2旁的开关S2控制指示灯L2和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫。
九年级物理电路图与实物图及答案
九年级物理电路图与实物图一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．9．〔2021•甘谷县模拟〕根据实物图画出电路图10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．12．〔2021•海城市模拟〕画出如图对应电路图．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．21．〔2021•宿迁二模〕在下列图中请你以笔代线将根据甲图中电路图连接好电路．〔其中A1量程为0～0.6A，A2量程为0～3A〕22．〔2021•永州〕请依据图1所示电路图，用笔画线代替导线将答题卡图2所示实物图补充连接成完整电路．23．〔2021•花都区一模〕请根据图甲实物连接图，在图乙虚线方框内画出对应电路图．24．〔2021•南海区模拟〕根据甲所示电路图，将图乙中实物，用笔画线表示导线，将它们连接起来〔导线不能有穿插〕．电流表A1示数为2.5A，通过L1电流是1.1A．25．〔2021•西藏〕按照图甲电路图，把图乙中所示实物连接起来．26．〔2021•龙湖区模拟〕小明连接了如下图电路，请在方框内画出它电路图．27．〔2021•天河区一模〕连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路．28．〔2021•苍溪县模拟〕在图①②中两图均为L1、L2组成并联电路，请在图中错误处打“×〞，并加以改正．29．〔2021•黔东南州〕根据如下图实物图，在虚线框内画出对应电路图．30．〔2021•兰州〕如下图为一实物电路，请画出所对应电路图．九年级物理电路图与实物图参考答案与试题解析一．选择题〔共3小题〕1．〔2021•宝坻区一模〕图为一实物电路连接图，图中是某同学所画出其对应电路图，正确是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：分析实物图构造，明确电路元件连接方式、开关所处位置以及控制灯，据此选择正确选项．解答：解：由实物电路图可知，灯L1与L2并联，其中S控制L1所在支路，因为A图是两灯串联、B图S在干路上、D图S控制L2，所以ABD错，C图正确．应选C．点评：此题考察了根据实物连接图确定相应电路图，分析电路构造、明确各电路元件连接方式是正确解题关键．2．〔2021•岳阳〕与所示实物图相对应电路图是下列图中〔〕A ．B．C．D．考点：根据实物图画电路图．专题：电流和电路．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：电流从电源正极出发，依次经过两个灯泡、开关回到负极；故A电路图与实物连接对应．应选A．点评：会判断出串并联电路，会根据实物图判断正确电路图，注意电流从正极流出，最后回到负极．3．〔2021•成都〕在图中四幅电路图中，与如下图实物图对应是〔〕A ．B．C．D．考点：根据实物图画电路图．专题：图像综合题．分析：根据电流流向法先判断出两个灯泡连接方式，再看开关位置后，即可得出哪个图是正确．解答：解：由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符；应选A．点评：此题考察根据实物图画电路图，关键是明白电路中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．二．解答题〔共27小题〕4．〔2021•菏泽〕根据图1所示实物连接图，在图2框中画出电路图．考点：根据实物图画电路图．专题：作图题；电流和电路．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电压表并联在用电器两端．解答：解：从电源正极开场依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表两端；如下图：点评：根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图要求画出电路图．5．〔2021•贵阳〕用笔画代替导线完成图中电路实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2总电流，导线不能穿插．考点：实物电路连接．专题：作图题；电流和电路．分析：由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯总电流说明开关和电流表位于干路．解答：解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下列图所示：点评：此题考察了正确连接电路能力：先要判断电路连接形式，再从电源一极开场连起，先串后并，且在连接时开关状态是断开．6．〔2021•徐汇区一模〕在图中所示电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2电流．并请标出电源“+〞、“﹣〞．考点：电路组成．专题：图像综合题．分析：灯L1和灯L2并联时，首首相联、尾尾相连接到电流表负接线柱上即可；电流表与被测电路串联，开关与被控制电路串联．解答：解：使电源正极与L2右接线柱相连，开关与电源负极相连，如下列图所示：点评：此题考察了根据题意连接实物图和，属于根底知识，也是我们要掌握根本技能．7．〔2021•金山区二模〕在图中〇里填上适当电表符号，当电键闭合时电路能正常工作．考点：电路图及元件符号．专题：图像综合题．分析：电流表要串联在电路中使用，而电压表要与被测用电器并联；首先判断图中各圆圈位置，以及和用电器连接方式，再结合仪表使用方法进展分析．解答：解：由电路图可知，上面电表应为电流表，如果是电压表，则L2断路，灯泡不能正常发光，下面电表应为电压表；如果为电流表，则L2短路，灯泡不能正常发光；电路图如下图．点评：此题考察了电流表和电压表使用方法．解题关键是明白电压表是并联使用，电流表是串联使用．8．〔2021•江津区模拟〕根据图1电路在图2方框内画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：分析电路构造，明确电路元件连接方式，然后根据实物电路图作出电路图．解答：解：由实物电路图可知，灯L1与L2并联，开关S1控制L1，S2控制L2，电路图如下列图所示．点评：此题考察了根据实物电路图作电路图，分析电路构造，明确各电路元件连接方式是正确作图前提与关键．9．〔2021•甘谷县模拟〕根据实物图画出电路图考点：根据实物图画电路图．专题：作图题．分析：从实物图可以看出，两个灯泡并联，开关S控制整个电路，S2控制L2支路，根据要求画出电路图即可．解答：解：如下图点评：会识别串并联电路，会根据实物图画出正确电路图．10．〔2021•临清市二模〕如图1所示，是“滑动变阻器改变电路中电流〞实物图，请您在图2虚线方框内画出与实物图相对应电路图．考点：根据实物图画电路图．专题：电流和电路．分析：先分析电路连接情况，按照画电路图要求表示出电路连接即可．解答：解：从电源正极出发，依次连接开关、滑动变阻器、电流表、灯泡到负极，组成串联电路，故电路图如图：点评：此题考察根据实物图画电路图，关键是会判断各元件连接方式．11．〔2021•资阳模拟〕根据实物图，画出相应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：先分析各元件连接方式，然后用导线将各元件依次连接起来，电压表测量用电器两端电压，是电流表串联在电路中测量电流，根据实物图完成电路图．解答：解：该电路为灯泡根本电路，开关控制整个电路，电压表并联在灯泡两端，流表串联在电路中，测电路中电流；因此从电源正极依次串联灯泡、电流表以及开关回到电源负极，最后将电压表并联在灯泡两端；如下列图所示：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．12．〔2021•海城市模拟〕画出如图对应电路图．考点：根据实物图画电路图．专题：图像综合题．分析：根据实物图图可知，两灯泡并联，开关控制干路，电流表A1测量灯泡L1支路电流，电流表A2测量干路上电流．解答：解：由图知：电流从电源正极流出，分成两支：①一支经电流表A1灯泡L1；②灯L2；然后再集合到一起经电流表A2回到电源负极．电压表并联在L2两端，根据实物图完成电路图即可．如下图：点评：此题考察根据实物图画电路图，关键是分析实物图中电路连接，此题难点是分析出两灯泡和电压表连接情况．13．〔2021•澄海区模拟〕根据如下图实物连线图，在右边虚线框内画出对应电路图．〔要求连线要横平竖直，尽量使电路图简洁美观〕考点：根据实物图画电路图．专题：电流和电路．分析：从实物图中可以看出，电流从正极流出，经过开关，分别流入灯泡L2、电流表和L1，最后回到电源负极．所以两只灯泡并联，开关控制整个电路，电流表测量通过灯泡L1电流．解答：解：从正极开场连接，经开关S后分支，一支经灯泡L2回到电源负极；另一支经电流表、L1回到电源负极；如下图：点评：此题考察根据实物图画电路图，关键是明白实物图中各个用电器连接方式，根据实物图画电路图是整个初中物理难点也是中考必考内容．14．〔2021•番禺区一模〕在如下图电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2电流．考点：实物电路连接．专题：作图题；压轴题．分析：L1与L2并联，电流表测量L2中电流，按要求完成实物图即可．解答：解：如下图点评：会根据条件判断电路连接，会正确画出实物图．15．〔2021•静安区一模〕在如下图电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1电流．考点：实物电路连接．专题：图像综合题．分析：根据要求灯L1和灯L2并联，电流表测通过L1中电流，电流表与L1串联，按要求连接电路即可．解答：解：根据实物电路连接要求，此题开关应是干路开关，灯L1和灯L2并联，电流表与L1串联．如图：点评：此题考察电路连接，会根据要求设计串并联电路，会正确使用电流表．16．〔2021•黄浦区三模〕在如下图电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2电流．考点：实物电路连接．专题：图像综合题．分析：根据题意，确定两只灯泡连接方式为并联，再根据电流表只测量通过灯L2电流，确定电流表位置，据此确定连接导体位置．解答：解：两只灯泡连接方式为并联，电流表只测量通过灯L2电流，故应将灯泡L1右侧接线柱与电流表“0.6〞接线柱相连接．如下图．点评：根据题目要求，先确定电路串并联性质，再明确电流表测量对象，最后确定导线位置，是连接根本思路．17．〔2021•大连〕将如图中各电路元件连接起来．要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2．考点：实物电路连接．专题：压轴题；电流和电路．分析：R1与R2并联，开关S1控制R1和R2，说明开关S1在干路上，开关S2只控制R2，说明开关S2在R2所在支路上；根据题意依次连接．解答：解：从正极开场连接，经开关S1后分支，一支经灯泡R1回到负极，另一支经开关S2、灯R2回到负极，如图：点评：此题考察根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器连接情况以及开关控制情况，连接实物图是初中物理难点也是重点．18．〔2021•梅州模拟〕如下图为一个电学实验实物连线图，请在右边方框中画出其对应电路图〔要求标明电流表正、负接线柱〕．考点：根据实物图画电路图．专题：作图题．分析：〔1〕由实物图画电路图方法：从电源正极开场，依次画出各元件，直到电源负极．〔2〕电路图要画方正，元件不要画在拐弯处，元件要分散．〔3〕注意此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．解答：解：从电源正极开场，依次画出电流表，再到电源负极．注意：①电流表正负极接线柱标明要正确；②灯泡和开关S1串联；③开关S2和电动机串联④不要出现短路故答案如图：点评：〔1〕掌握物理电学中各元件符号．〔2〕一般从电源正极开场，按照电流方向画出各个元件．〔3〕此电路中有串联又有并联，因此画电路图时，要从电源正极出发，顺着导线逐个连接，不要出现短路．19．〔2021•南沙区一模〕如图甲所示电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1电流，并在乙虚线方框内画出对应电路图．考点：实物电路连接；根据实物图画电路图．专题：作图题．分析：连接实物图时需注意，电流表要与L1串联，两灯泡并联，开关控制干路；并画出相应电路图．解答：解：从正极开场连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如下图：点评：此题考察电路图画法，关键是明白实物图中各个用电器连接情况，根据实物图画电路图是整个初中物理难点，也是中考必考内容．20．〔2021•济阳县模拟〕请在图中用笔画线代替导线，按要求连接电路．要求：开关同时控制两盏电灯；电灯L1、L2并联；电流表测通过L1电流〔通过L1电流小于0.6A〕．。
第十三章探究简单电路专题训练6.画电路图与连接实物图课件沪粤版物理九年级上册
4. 如图所示的为某电路的实物图，请在虚线框内画出对应的 电路图。
1234567
解：如图所示。
1234567
5. [2023·佛山模拟]如图所示，请根据题目给出的实物图，在 虚线框内画出相应的电路图。
1. 根据甲图实物连接图在乙方框内画出相应的电路图。(要 求作图规范)
解：(2)如图2所示。
1234567
第十三章 探究简单电路 专题训练
6.画电路图与连接实物图
根据电路图连接实物图 1. 根据如图甲所示电路图，用笔画线代替导线将图乙中实物
图连接完整。
1234567
解：如图所示。
1234567
【变式】根据如图甲所示电路图，用笔画线代替导线将图 乙中实物图连接完整。
1234567
解：如图所示。
1234567
2. [2024·马鞍山月考]依照如图电路图，把电器元件连接成实 物图，导线不交叉。
1234567
解：如图所示。
1234567
根据实物图画电路图 3. [2024·宣城月考改编]请根据如图所示的实物连接图在虚线
框内画出电路图(靠近电源负极的用电器是电动机，用符 号 表示)。
1234567
解：如图所示。
1234567
解：如图所示。
1234567
修改电路 7. 按要求完成作图，下图均在原图上改动一根导线，将要改
动的导线打“×”，然后重新画出来。 (1)使图1开关S只控制小灯泡L1。
解：(1)如图1所示。
1234567
修改电路 7. 按要求完成作图，下图均在原图上改动一根导线，将要改
动的导线打“×”，然后重新画出来。 (2)使图2开关S控制所有小灯泡，且灯泡是并联连接。
2020年秋季人教版九年级物理 根据实物图画电路图
专题训练根据实物图画电路图1．根据实物图画出对应的电路图。
2．根据实物连接图画出电路图。
3．在虚线框中画出实物图对应的电路图。
4．根据实物图画出电路图。
5．按实物连接图画出对应的电路图。
6．在虚线框里画出如图所示实物图的电路图．
7．根据实物图画出相应的电路图．
8．根据如图所示的电路实物图画出对应的电路图．
8．根据如图所示的实物连线图，请在虚线框内画出电路图．
10．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)
11．画出如图所示的实物电路的电路图．
12．根据左侧电路实物图，在右侧方框内画出对应的电路图．
13．根据下面的实物图画出与之对应的电路图．
参考答案
1.
2.
3.
4. 5.
6. 7. 8.
9.
10.
11.
12.
13.。
九年级物理上学期第十五章 专题训练 画电路图、连接实物图
九年级物理上学期第十五章专题训练画电路图、连接实物图1．画出下面实物图的电路图．2．汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。
请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。
3．请根据图中所示的实物图，在方框中画出对应的电路图。
4．根据图甲电路图连接实物图。
5．在图1所示的电路中，闭合开关后，通过灯泡L1的电流为0.8A，通过灯泡L2的电流为0.5A，试根据图1将图2中的实物用笔画线表示导线连接起来。
6．根据题如图的实物图，在虚线框内画出对应的电路图。
7．如图，根据实物连接图在虚线框内画出相应的电路图。
（要求作图规范）8．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；①不同颜色的灯泡能够区分是哪个抢答人员。
9．如图所示是一个有冷、热两挡风的电吹风原理示意图，图中A是一只带风叶的小电动机，B是一段电热丝，S1、S2是两只开关，C是接照明电路的插头，请你用笔画线作导线按要求将这些器材连接成一个电路（连线不要交叉）。
要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。
连线时不能超出电吹风的外壳，否则不给分。
10．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，画出改接的导线，并在图示的虚线框内画出对应的电路图。
11．设计一个自动防盗报警电路。
要求：晚间房门被打开，细导线AB被扯断，电铃发声自动报警，如图所示。
12．在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线完成电路。
要求：闭合开关S后，电流表测通过小灯泡L的电流（约为0.4A），电压表测小灯泡L两端的电压；向左移动滑动变阻器的滑片时，小灯泡变亮。
3.3第3课时实物图与电路图(习题)—2020秋教科版九年级物理上册
3．3电路的连接第3课时实物图与电路图类型1连接实物图1．按图甲所示的电路图连接图乙的实物图．解：2．根据如图甲所示的电路图，用笔画线表示导线，将图乙中元件连接起来．解：3．根据电路图甲连接实物图乙．解：4．依据如图甲所示的电路图，在图乙中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接．解：5．(湘西中考)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．解：6．(永州中考)请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．开关状态灯泡发光情况闭合S，断开S1、S2L1、L2均不发光闭合S、S l，断开S2L1发光、L2不发光闭合S、S2，断开S1L1不发光、L2发光闭合S1、S2，断开S L1、L2均不发光解：7．用笔画线作导线，将图中的元件连接起来，连成符合下列要求的电路(设灯泡不会烧坏)．要求：①开关S1、S2都断开，红灯、绿灯都不亮；②只闭合开关S1，红灯、绿灯都不亮；③只闭合开关S2，红灯、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮．解：8．在图中只接通开关S时，两灯都亮，同时接通S和S1时L1亮、L2不亮，请连接电路．解：9．如图所示是一个有冷、热两挡风的电吹风原理示意图，图中A是一只带风叶的小电动机，B 是一段电热丝，S1、S2是两只开关，C是接照明电路的插头，请你用笔画线作导线按要求将这些器材连接成一个电路(连线不要交叉)．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．连线时不能超出电吹风的外壳．解：10．如图所示，有一个封闭的黑箱子，其内部有一与箱盖上的电铃和灯泡连接的部分电路，箱盖上三个接线柱A、B、C.用导线连接A、B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，铃不响，灯不亮．试画出此装置电路图．解：类型2根据实物图画电路图11．在方框内画出如图所示的实物图的电路图．解：12．(兰州中考)根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)解：13．在虚线框里画出如图所示实物图的电路图．解：类型3识别、修改电路14．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？若有错，请在错处打“×”，并在原图上加以改正，改动的线要尽量少．若正确，则不做改动．解：15．在下面电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式．要求：改正后，灯泡和电动机并联，开关S控制所有用电器，S1只控制电动机．解：。
九年级物理电学必会作图题：根据实物图画电路图
九上物理| 电学必会作图题
根据实物图画电路图
【一】请你在虚线框内画出相应的电路图。
【二】请在虚线框内画出实物图的电路图。
【三】根据如图所示的实物图，请在方框内画出它的电路图
【四】根据实物连接图在虚线框内画出电路图。
【五】根据实物图画电路图
【六】如图是小红同学连接的实物电路．请你在方框内画出相应的电路图；
【七】请根据如图所示的实物图画出电路图．
【八】根据如图所示的实物图，在方框中画出相对应的电路图．
【九】在方框中画出左侧实物接线图对应的电路图．
【十】根据下面的实物图，在右边的虚线框内画出电路图．【十一】根据图中实物，在右图虚线框内画出对应的电路图．【十二】请按照如图所示的实物图画出电路图．
【十三】根据实物图，画出对应电路图，并在电路图上标出电流方向．
九上物理| 电学必会作图题
根据实物图画电路图
【一】请你在虚线框内画出相应的电路图。
【二】请在虚线框内画出实物图的电路图。
【三】根据如图所示的实物图，请在方框内画出它的电路图
【四】根据实物连接图在虚线框内画出电路图。
【五】根据实物图画电路图
【六】如图是小红同学连接的实物电路．请你在方框内画出相应的电路图；
【七】请根据如图所示的实物图画出电路图．
【八】根据如图所示的实物图，在方框中画出相对应的电路图．
【九】在方框中画出左侧实物接线图对应的电路图．
【十】根据下面的实物图，在右边的虚线框内画出电路图．【十一】根据图中实物，在右图虚线框内画出对应的电路图．【十二】请按照如图所示的实物图画出电路图．
【十三】根据实物图，画出对应电路图，并在电路图上标出电流方向．。
第十五章 电流和电路——画电路图、连接实物图 专题练习 人教版物理九年级全一册
第十五章电流和电路
画电路图、连接实物图专题练
1.请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
答案
2.请根据实物图，在右侧方框中画出对应的电路图。
答案
3.请在图中,用笔画线代替导线完成电路的连接。
要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
答案
4.根据图（a）所示的电路图，用笔画线代替导线，连接图（b）所示的实物图电路。
（要求导线不能交叉）
答案
5.请你在图中，用笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图。
要求：两只电灯并联，电流表测量通过L2的电流（电路中的总电流约为0.6A）。
答案
6.如图所示，已知通过灯L2的电流约0.4A，通过电源的电流约0.56A。
请根据图甲所示的电路图，将图乙中的实物用笔画线代替导线连接起来。
答案
7.有一种新能源公交车,在公交车后门的两侧扶手上,各装有一个按钮(相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示灯都会发光,提醒司机有乘客需要下车。
请在如图所示虚线方框内设计一个符合要求的电路图。
(已画出指示灯和电源)
答案
8.小明和小红是邻居，他们设计了一个电路：小明在家按开关时小红家的电铃响，小明家的电铃不响；小红在家按开关时小明家的电铃响，小红家的电铃不响，共用一个电源并且放在小明家，导线若干，请你帮助他们设计电路。
答案。
