电磁兼容原理与设计试题
电磁兼容原理及应用试题及答案
电磁兼容原理及应用试题及答案一、填空题（每空0.5分，共20分）1．构成电磁干扰的三要素是【干扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁干扰可分为【传导干扰】和【辐射干扰】。
2．电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。
3．抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。
4．常见的机电类产品的电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志。
5．IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的高频瞬间发射的抗扰性标准。
6．电容性干扰的干扰量是【变化的电场】；电感性干扰在干扰源和接受体之间存在【交连的磁通】；电路性干扰是经【公共阻抗】耦合产生的。
7．辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射。
如果根据场区远近划分，【近区场】主要是干扰源的感应场，而【远区场】呈现出辐射场特性。
8．随着频率的【增加】，孔隙的泄漏越来越严重。
因此，金属网对【微波或超高频】频段不具备屏蔽效能。
9．电磁干扰耦合通道非线性作用模式有互调制、【交叉调制】和【直接混频】10．静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。
11．电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。
12．滤波器按工作原理分为【反射式滤波器】和【吸收式滤波器】，其中一种是由有耗元件如【铁氧体】材料所组成的。
13．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg(U2/U1)】分贝。
14．多级电路的接地点应选择在【低电平级】电路的输入端。
15．电子设备的信号接地方式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。
其中，若设备工作频率高于10MHz，应采用【多点接地】方式。
二、简答题（每题5分，共20分）1．电磁兼容的基本概念？答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。

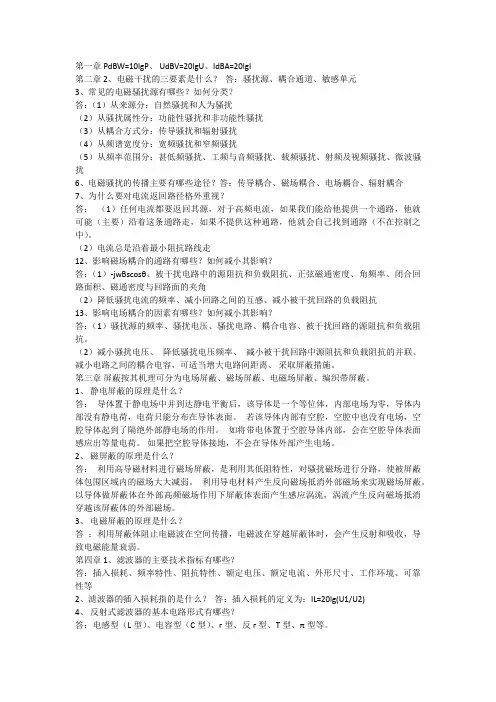

电磁兼容原理与设计考试(答案)
第一章PdBW=10lgP、 UdBV=20lgU、IdBA=20lgI第二章 2、电磁干扰的三要素是什么？答：骚扰源、耦合通道、敏感单元3、常见的电磁骚扰源有哪些？如何分类？答：（1）从来源分：自然骚扰和人为骚扰（2）从骚扰属性分：功能性骚扰和非功能性骚扰（3）从耦合方式分：传导骚扰和辐射骚扰（4）从频谱宽度分：宽频骚扰和窄频骚扰（5）从频率范围分：甚低频骚扰、工频与音频骚扰、载频骚扰、射频及视频骚扰、微波骚扰6、电磁骚扰的传播主要有哪些途径？答：传导耦合、磁场耦合、电场耦合、辐射耦合7、为什么要对电流返回路径格外重视？答：（1）任何电流都要返回其源，对于高频电流，如果我们能给他提供一个通路，他就可能（主要）沿着这条通路走，如果不提供这种通路，他就会自己找到通路（不在控制之中）。
（2）电流总是沿着最小阻抗路线走12、影响磁场耦合的通路有哪些？如何减小其影响？答：（1）-jwBscosθ、被干扰电路中的源阻抗和负载阻抗、正弦磁通密度、角频率、闭合回路面积、磁通密度与回路面的夹角（2）降低骚扰电流的频率、减小回路之间的互感、减小被干扰回路的负载阻抗13、影响电场耦合的因素有哪些？如何减小其影响？答：（1）骚扰源的频率、骚扰电压、骚扰电路、耦合电容、被干扰回路的源阻抗和负载阻抗。
（2）减小骚扰电压、降低骚扰电压频率、减小被干扰回路中源阻抗和负载阻抗的并联、减小电路之间的耦合电容，可适当增大电路间距离、采取屏蔽措施。
第三章屏蔽按其机理可分为电场屏蔽、磁场屏蔽、电磁场屏蔽、编织带屏蔽。
1、静电屏蔽的原理是什么？答：导体置于静电场中并到达静电平衡后，该导体是一个等位体，内部电场为零，导体内部没有静电荷，电荷只能分布在导体表面。
若该导体内部有空腔，空腔中也没有电场，空腔导体起到了隔绝外部静电场的作用。
如将带电体置于空腔导体内部，会在空腔导体表面感应出等量电荷。
如果把空腔导体接地，不会在导体外部产生电场。
2、磁屏蔽的原理是什么？答：利用高导磁材料进行磁场屏蔽，是利用其低阻特性，对骚扰磁场进行分路，使被屏蔽体包围区域内的磁场大大减弱。
电磁兼容设计与测试考试试题及答案
电磁兼容设计与测试考试试题及答案一、选择题1. 电磁兼容（EMC）是指：A. 电器产品与电磁场无任何相互作用的状态B. 电器产品能够在电磁环境中正常运行的能力C. 电器产品从一种电磁环境切换到另一种电磁环境的能力D. 电器产品利用电磁场进行数据传输的能力答案：B2. 电磁兼容设计的主要目标是：A. 降低电磁辐射B. 提高电气安全性C. 提高设备的可靠性和稳定性D. 增强产品的市场竞争力答案：C3. 以下哪项不是电磁兼容测试的内容：A. 电磁辐射测试B. 电磁抗扰度测试C. 电磁波传输测试D. 电磁兼容性分析测试答案：D4. 使用屏蔽材料是一种常见的电磁兼容设计方法，其原理是：A. 吸收电磁辐射B. 反射电磁辐射C. 屏蔽电磁辐射D. 弱化电磁辐射答案：C5. 所谓电磁波传输测试是指对电器产品的：A. 电磁辐射进行测试B. 电磁抗扰度进行测试C. 信号传输能力进行测试D. 外壳材料进行测试答案：C二、问答题1. 请简要说明电磁兼容设计的重要性以及可能产生的影响。
电磁兼容设计的重要性在于确保电器产品能够在电磁环境中正常运行，同时不对其他设备或环境产生干扰。
如果电磁兼容设计不合理，产品可能会对其他设备产生干扰，造成通信故障、设备损坏等问题。
此外，一些特殊行业如医疗、军事等对电磁兼容要求更加严格，不合格的产品可能会导致严重的后果。
2. 请列举至少三种电磁兼容设计的方法，并简要说明其原理。
a. 使用屏蔽材料：屏蔽材料能够吸收或反射电磁辐射，从而减少辐射泄漏到周围环境中。
b. 路径分隔设计：通过减少电磁信号传输路径的共享，避免不同电路间的电磁耦合，降低干扰风险。
c. 地线分离设计：将数字电路和模拟电路的地线分开设计，防止模拟信号的干扰对数字信号产生影响。
三、案例分析某通信设备公司开发了一款新的无线路由器产品，但在电磁兼容测试中发现其在高功率发射模式下会对附近的无线电设备产生较大的干扰。
请根据提供的信息回答以下问题：1. 分析该问题可能的原因，并提出可能解决方案。
电子测量仪器电磁兼容性设计考核试卷
8.电磁兼容性设计中的屏蔽措施包括使用_______、导电涂料等。（）
9.电子测量仪器在抗干扰设计中，合理的_______设计可以减小干扰。（）
10.在进行电磁兼容性测试时，测试设备应满足_______规定的标准要求。（）
电子测量仪器电磁兼容性设计考核试卷
考生姓名：________________答题日期：________________得分：_________________判卷人：_________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
B.电子元器件选择不当
C.设备工作环境变化
D.设备未进行电磁兼容性测试
7.在进行电子测量仪器的电磁兼容性测试时，以下哪些条件需要被考虑？( )
A.测试场地的选择
B.测试设备的校准
C.测试环境的温度
D.测试标准的要求
8.以下哪些是电磁兼容性设计中的基本原则？( )
A.避免干扰源的近距离放置
B.使用合适的屏蔽和接地
C.优化信号线和电源线的布线
D.减少设备内部的电磁耦合
9.以下哪些测试可以评估电子设备对静电放电的抗干扰能力？( )
A.辐射抗扰度测试
B.静电放电抗扰度测试
C.电快速瞬变脉冲群抗扰度测试
D.浪涌抗扰度测试
10.在电子测量仪器的电磁兼容性设计中，以下哪些是正确的布线原则？( )
量缩短信号线长度
B.尽量减少信号线之间的交叉
18.以下哪种情况不会导致电磁干扰？( )
A.高频信号传输
B.长距离信号传输
C.信号线之间的互相干扰
电磁兼容(EMC)设计原理与实践考核试卷
B.增加信号的幅度
C.使用屏蔽线缆
D.减小线缆的长度
11.下列哪种元件在电路中具有滤波作用？（）
A.电容
B.电阻
C.电感
D.二极管
12.电磁兼容(EMC)设计中的接地措施主要有什么作用？（）
A.提高信号的传输速率
B.减小信号的传输损耗
C.降低电磁干扰
D.增强设备的抗干扰能力
13.下列哪种现象属于电磁敏感性(EMS)问题？（）
10.所有电子设备在上市前都必须通过电磁兼容(EMC)测试。（）
五、主观题（本题共4小题，每题5分，共20分）
1.请简述电磁兼容(EMC)的基本概念，并说明为什么电磁兼容性对电子设备非常重要。
2.描述电磁干扰(EMI)的两种类型，并分别给出一个实例说明它们在电子设备中的可能来源。
3.论述在电磁兼容(EMC)设计中，如何通过接地、屏蔽和滤波等措施来降低电磁干扰。
A.提高设备的输出功率
B.增加设备的体积
C.使用抗干扰材料
D.减小设备的灵敏度
18.下列哪种设备通常用于电磁兼容(EMC)测试中的辐射抗干扰测试？（）
A.示波器
B.频谱分析仪
C.信号发生器
D.电磁兼容测试系统
19.下列哪种现象可能导致设备在电磁兼容(EMC)测试中不合格？（）
A.信号传输速率低
B.信号传输损耗大
A.将敏感组件远离干扰源
B.使用屏蔽线缆和屏蔽罩
C.避免长平行布线
D.将所有设备接地到同一接地点
12.以下哪些是电磁兼容(EMC)测试中常用的测试仪器？（）
A.示波器
B.频谱分析仪
C.信号发生器
D.逻辑分析仪
13.以下哪些因素会影响电磁兼容(EMC)测试的准确性？（）
最新电磁兼容考题及答案
电磁兼容原理与应用考题一、简答题（每题8分）1、写出电磁干扰三要素，并简要说明其含义。
2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。
3、叙述瞬态干扰的特征，并举出三种瞬态干扰。
4、写出电磁兼容性预测算法的四级筛选。
5、写出四种常见的抑制电磁干扰技术，简要说明其含义。
6、写出电磁干扰滤波器安装时需要注意的的事项。
二、某无线发射机频率为450MHz ，基波辐射功率为10dBW ，预测其其二次谐波和三次谐波辐射功率。
已知发射机谐波模型统计如表。
（12分）三、电磁兼容中常用纵向扼流圈抑制地线干扰，其等效电路图如图所示。
已知信号频率为f ，12,12,22RC RC RL L L M fM RC π=<<==>>，分析证明纵向扼流圈的差模低阻抗，共模高阻抗。
（14分）四、已知反射损耗()20lg 20lg4w w Z R t Z ηη+=-=，其中Z w 为空间波阻抗，金属特性阻抗7(1)(1 3.6910j j η-=+≈+⨯gLR1）计算厚度为0.5mm的铜板在远区场对频率100MHz的入射平面波的屏蔽效能。
（8分）2）把该铜板换成两块厚度分别为0.5mm的铜板，中间间隔空气隙，隙厚度为d，计算当d分别为多少时，多层屏蔽体取得最大和最小的屏蔽效能，并计算屏蔽效能的值。
（6分）五：如图所示的部分屏蔽的电容耦合模型，U1为骚扰源电压。
1）、将电路化简单为平面电路图，写出U N的表达式；（5分）2）、当R分别为低阻抗的时，化简U N；（3分）3)、说明相应的抑制措施。
（4分）答案简答题（每题8分）一、 简答题：1、写出电磁干扰三要素，并简要说明其含义。
电磁干扰源，耦合路径，敏感设备称作电磁干扰的三要素。
电磁干扰源指产生电磁干扰的元件。
器件，设备等；偶和途径又称耦合通道，指能量从干扰源到敏感设备的媒介和通道；敏感设备，是指对电磁干扰产生响应的设备。
2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。
电磁兼容原理及应用试题及答案
电磁兼容原理及应用试题及答案一、填空题（每空0.5分，共20分）1. 构成电磁干扰的三要素是【干扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁干扰可分为【传导干扰】和【辐射干扰】。
2. 电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。
3. 抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。
4. 常见的机电类产品的电磁兼容标志有中国的【CCC标志、欧洲的【CE标志和美国的【FCC 标志。
5. IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的高频瞬间发射的抗扰性标准。
6. 电容性干扰的干扰量是【变化的电场】；电感性干扰在干扰源和接受体之间存在【交连的磁通】；电路性干扰是经【公共阻抗】耦合产生的。
7. 辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射。
如果根据场区远近划分，【近区场】主要是干扰源的感应场，而【远区场】呈现出辐射场特性。
& 随着频率的【增加】，孔隙的泄漏越来越严重。
因此，金属网对【微波或超高频】频段不具备屏蔽效能。
9. 电磁干扰耦合通道非线性作用模式有互调制、【交叉调制】和【直接混频】10. 静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。
11. 电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。
12. 滤波器按工作原理分为【反射式滤波器】和【吸收式滤波器】，其中一种是由有耗元件如【铁氧体】材料所组成的。
13. 设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg（U2/U1）】分贝。
14. 多级电路的接地点应选择在【低电平级】电路的输入端。
15. 电子设备的信号接地方式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。
其中，若设备工作频率高于10MHz应采用【多点接地】方式。
二、简答题（每题5分，共20分）1 .电磁兼容的基本概念？答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。
新能源汽车电磁兼容性设计与测试考核试卷
D.车辆速度
3.电磁兼容性测试中，哪些测试项目与辐射抗干扰能力相关？（）
A.静电放电测试
B.射频场强测试
C.传导干扰测试
D.电快速脉冲测试
4.新能源汽车电磁兼容性测试中，以下哪些标准是常用的？（）
A. CISPR 25
B. ISO 11451
C. GB/T 18697
D. IEC 61000-4-8
B.湿度
C.海拔
D.交通状况
10.以下哪种材料常用于电磁屏蔽？（）
A.木材
B.塑料
C.金属
D.玻璃
11.以下哪个参数不是衡量电磁干扰强度的指标？（）
A.电场强度
B.磁场强度
C.功率
D.频率
12.新能源汽车电磁兼容性设计中，以下哪种方法主要用于降低线缆的辐射干扰？（）
A.屏蔽
B.地线短路
C.分支
D.提高线缆长度
A.降低电磁干扰
B.提高电磁抗干扰能力
C.增强信号传输速度
D.保证系统稳定运行
2.新能源汽车中，以下哪种部件最容易产生电磁干扰？（）
A.电池管理系统
B.电机控制器
C.轮胎
D.灯光系统
3.电磁兼容性测试中，哪个频段的干扰最为关注？（）
A.低频段
B.中频段
C.高频段
D.超高频段
4.以下哪种方法不能有效地降低电磁干扰？（）
A.屏蔽
B.接地
C.滤波
D.提高信号传输功率
5.新能源汽车电磁兼容性测试中，以下哪个参数不适用于辐射发射测试？（）
A.频率
B.时间
C.空间
D.温度
6.以下哪个标准不适用于新能源汽车电磁兼容性测试？（）
电磁兼容原理及应用试题
电磁兼容原理及应用试题试题答案及评分标准一、填空题（每空0.5分，共20分）1．构成电磁干扰的三要素是【干扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁干扰可分为【传导干扰】和【辐射干扰】。
2．电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。
3．抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。
4．常见的机电类产品的电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志。
5．IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的高频瞬间发射的抗扰性标准。
6．电容性干扰的干扰量是【变化的电场】；电感性干扰在干扰源和接受体之间存在【交连的磁通】；电路性干扰是经【公共阻抗】耦合产生的。
7．辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射。
如果根据场区远近划分，【近区场】主要是干扰源的感应场，而【远区场】呈现出辐射场特性。
8．随着频率的【增加】，孔隙的泄漏越来越严重。
因此，金属网对【微波或超高频】频段不具备屏蔽效能。
9．电磁干扰耦合通道非线性作用模式有互调制、【交叉调制】和【直接混频】10．静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。
11．电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。
12．滤波器按工作原理分为【反射式滤波器】和【吸收式滤波器】，其中一种是由有耗元件如【铁氧体】材料所组成的。
13．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg(U1/U2)】分贝。
14．多级电路的接地点应选择在【低电平级】电路的输入端。
15．电子设备的信号接地方式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。
其中，若设备工作频率高于10MHz，应采用【多点接地】方式。
1．电磁兼容的基本概念？答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。
外设电磁兼容性(EMC)设计与测试考核试卷
标准答案
一、单项选择题
1. D
2. A
3. A
4. B
5. C
6. C
7. D
8. B
9. A
10.D
15. B
16. D
17. C
18. D
19. D
20. A
1.以下哪些是电磁兼容性（EMC）的基本要素？（）
A.电磁干扰（EMI）
B.电磁敏感性（EMS）
C.电磁环境（EME）
D.电磁兼容性管理（EMC Management）
2.以下哪些措施可以用来减少电磁干扰？（）
A.使用屏蔽
B.使用滤波器
C.改善接地
D.增加信号线的长度
3.在进行EMC测试时，以下哪些测试类型属于辐射抗干扰度测试？（）
6.以下哪种屏蔽材料主要用于抑制磁场干扰？（）
A.金属网
B.金属板
C.磁性材料
D.绝缘材料
7.以下哪个因素会影响外设的电磁兼容性？（）
A.设备的尺寸
B.设备的材料
C.设备的工作环境
D.所有以上
8.在外设EMC测试中，以下哪个参数用于衡量设备的抗干扰能力？（）
A.阻抗
B.灵敏度
C.防护度
D.稳定性
9.以下哪种接地方式可以降低电磁干扰？（）
A.辐射发射
B.传导干扰
C.抗干扰度
D.静电放电
13.以下哪个标准是针对汽车电子设备的EMC要求？（）
A. CISPR 25
B. CISPR 12
C. CISPR 16
D. CISPR 17
电磁兼容考题及答案
电磁兼容原理与应用考题一、简答题（每题8分）1、写出电磁干扰三要素，并简要说明其含义。
2、写出电振子和磁振子的远区场电磁分布（注意矢量方向）。
3、叙述瞬态干扰的特征，并举出三种瞬态干扰。
4、写出电磁兼容性预测算法的四级筛选。
5、写出四种常见的抑制电磁干扰技术，简要说明其含义。
6、写出电磁干扰滤波器安装时需要注意的的事项。
二、某无线发射机频率为450MHz ，基波辐射功率为10dBW ，预测其其二次谐波和三次谐波辐射功率。
已知发射机谐波模型统计如表。
（12分）三、电磁兼容中常用纵向扼流圈抑制地线干扰，其等效电路图如图所示。
已知信号频率为f ，12,12,22RC RC RL L L M fM RC π=<<==>>，分析证明纵向扼流圈的差模低阻抗，共模高阻抗。
（14分）四、已知反射损耗()20lg 20lg4w w Z R t Z ηη+=-=，其中Z w 为空间波阻抗，金属特性阻抗7(1)(1) 3.69102r rf fj j μπμησσ-=+≈+⨯⨯ MsU gU 1L 2L 1C R 2C R LR1）计算厚度为0.5mm的铜板在远区场对频率100MHz的入射平面波的屏蔽效能。
（8分）2）把该铜板换成两块厚度分别为0.5mm的铜板，中间间隔空气隙，隙厚度为d，计算当d分别为多少时，多层屏蔽体取得最大和最小的屏蔽效能，并计算屏蔽效能的值。
（6分）五：如图所示的部分屏蔽的电容耦合模型，U1为骚扰源电压。
1）、将电路化简单为平面电路图，写出U N的表达式；（5分）2）、当R分别为低阻抗的时，化简U N；（3分）3)、说明相应的抑制措施。
（4分）答案简答题（每题8分）一、 简答题：1、写出电磁干扰三要素，并简要说明其含义。
电磁干扰源，耦合路径，敏感设备称作电磁干扰的三要素。
电磁干扰源指产生电磁干扰的元件。
器件，设备等；偶和途径又称耦合通道，指能量从干扰源到敏感设备的媒介和通道；敏感设备，是指对电磁干扰产生响应的设备。
电磁兼容试卷1
《电磁兼容原理与技术》考试卷姓名 学号 学院 年级专业本试卷共3页，满分100分，考试时间150分钟一、名词解释(每个5分)1. 电磁兼容三要素电磁干扰源、敏感设备(受扰设备)、以及在干扰源与敏感设备之间传递干扰的途径(介质)，就是电磁兼容三要素。
电磁兼容就是围绕这三要素进行的。
2. 差模干扰与共模干扰由信号线与地线形成的回路，在信号线与地线上产生的干扰电压和电流，在信号线上产生的干扰和在地线上所形成的干扰，具有不同的极性，所以叫差模干扰。
共模干扰：在信号线与公共地，地线与公共地之间产生的干扰，两个干扰电压极性相同，干扰电流方向相同，所以叫共模干扰。
3 比吸收率；英文缩写 SAR(Special Absorption Rate)，指单位质量生命体所吸收的电磁功率密度 SAR=mE (单位：W/kg) 4. 抗扰度 ：电子电器产品、设备保持自己正常工作状态能够容忍的最大电磁干扰强度，分为辐射抗扰度和传导抗扰度两种。
通过专用仪器，可以测出产品的辐射抗扰度和传导抗扰度。
5. CCC 认证是 Compulsory Certification of China 的缩写, 即：中国强制认证标准的标志。
根据这个标准，电子电器产品性能必须符合电磁兼容标准的要求，才允许生产和销售。
该标准于2002年5月1日正式实施。
6. 辐射耦合辐射耦合是指雷电电磁脉冲能量以电磁场形式耦合到接收器具体有空间电磁波至接收天线的耦合、空间电磁波对电缆的耦合、电缆对电缆的耦合等二、问答题(每小题6分)1. 画出电容、电感的实际等效电路与幅频特性，并加以分析说明。
电容和电感在高频情况下，不再只是单一元件，而是转变成两个或三个基本元件的串联或并联。
图1 实际电容器的等效电路图2 实际电容器的频率特性理想电容的频率特性，是随着频率的增高，阻抗线性下降；而实际电容器的频率特性是，随着频率的增加，总阻抗在下降到某一最小值后，开始随着频率增加而增大，感抗起主要作用。
铁路信号设备电磁兼容设计与测试考核试卷
D.列车牵引系统
17.在铁路信号设备电磁兼容测试中，以下哪些测试项目针对的是电源线的抗扰度（）
A.电压暂降测试
B.电压中断测试
C.电快速瞬变脉冲群抗扰度测试
D.静电放电抗扰度测试
18.以下哪些措施可以增强铁路信号设备的传导抗干扰能力（）
A.使用滤波器
B.优化接地设计
C.使用屏蔽线缆
D.提高设备的工作频率
13.以下哪种措施可以有效提高铁路信号设备的抗干扰能力（）
A.使用高频信号传输
B.优化设备布局
C.减少设备之间的距离
D.降低设备的工作电压
14.在铁路信号设备电磁兼容测试中，测试场地应满足以下哪个条件（）
A.高温环境
B.低温环境
C.高湿度环境
D.开阔场地
15.以下哪种方法可以降低铁路信号设备在电磁兼容测试中的误动作（）
19.以下哪些因素会影响铁路信号设备电磁兼容设计的复杂性（）
A.设备的工作环境
B.设备的防护等级
C.设备的可靠性要求
D.设备的维护难度
20.以下哪些标准与铁路信号设备电磁兼容设计相关（）
A. GB/T00-6-1
D. IEEE 1613
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
二、多选题
1. ACD
2. ABC
3. ABCD
4. ABC
5. A
6. ABD
7. ABC
8. ABCD
9. ABCD
10. ABCD
11. ABC
12. ABCD
13. AB
14. ABC
15. ABCD
16. ABCD
17. AC
集成电路电磁兼容设计考核试卷
3.电磁兼容设计的三要素是干扰源、______和敏感设备。（）
4.在PCB设计中，为了减小电磁干扰，通常采用的层叠结构是______、信号层、地层和电源层。（）
5.电磁兼容设计中的屏蔽分为______屏蔽和磁屏蔽。（）
6.电路中的______耦合是导致电磁干扰的主要原因之一。（）
B.减少电路的功耗
C.降低电路对外的电磁干扰
D.提高电路的抗干扰能力
2.下列哪种措施不属于电磁兼容设计范畴？（）
A.屏蔽设计
B.接地设计
C.差分信号传输
D.提高电源电压
3.在集成电路设计中，常用的电磁屏蔽材料是：（）
A.塑料
B.陶瓷
C.金属
D.玻璃
4.下列哪种现象不属于电磁干扰？（）
A.信号线上的电压波动
1.以下哪些措施可以改善集成电路的电磁兼容性能？（）
A.使用屏蔽罩
B.优化PCB布局
C.提高电源电压
D.使用差分信号线
2.电磁干扰的来源主要包括哪些？（）
A.外部干扰源
B.内部干扰源
C.传输路径
D.接地系统
3.以下哪些是常见的电磁兼容设计原则？（）
A.分区设计
B.屏蔽设计
C.滤波设计
D.随ห้องสมุดไป่ตู้布局
4.以下哪些因素会影响PCB的电磁辐射？（）
B.信号完整性好
C.易于布局
D.可以提高信号传输速率
17.以下哪些措施可以减少电磁干扰的辐射？（）
A.使用屏蔽
B.优化PCB布局
C.使用接地平面
D.使用低电平信号
18.以下哪些是电磁兼容设计中的常见问题？（）
电子元器件电磁兼容性设计考核试卷
6.以下哪些电子元器件可能会产生电磁干扰？（）
A.开关电源
B.数字电路
C.模拟电路
D.光电耦合器
7.以下哪些做法有助于减小电磁干扰？（）
A.使用差分信号线
B.减少信号线的长度
C.避免平行布线
D.提高电源频率
8.以下哪些因素会影响电磁兼容性测试的结果？（）
A.测试环境的温度
B.测试设备的精度
A.单点接地
B.多点接地
C.漏斗接地
D.悬浮接地
6.以下哪种滤波器主要用于抑制高频电磁干扰？（）
A. LC滤波器
B. RC滤波器
C. CL滤波器
D. L滤波器
7.电磁兼容性设计中的“地”是指什么？（）
A.大地
B.金属外壳
C.电路的0V参考点
D. A和B
8.以下哪种电子元器件对电磁兼容性影响较小？（）
A.静电放电测试
B.射频场强测试
C.电快速瞬变脉冲群测试
D. A、B和C
17.以下哪些因素会影响电子设备的电磁干扰发射？（）
A.电路的工作频率
B.电路的开关速度
C.设备的电源质量
D.设备的外壳材料
18.以下哪些电子元器件可以用来设计电磁兼容性滤波器？（）
A.电容
B.电感
C.电阻
D.二极管
19.以下哪些做法可能会增加电子设备的电磁干扰？（）
A.电阻
B.电容
C.电感
D.二极管
2.电磁兼容性设计的目的是什么？（）
A.提高电路的可靠性
B.提高电路的传输速率
C.减少电磁干扰
D. A和C
3.常用的电磁兼容性设计方法有哪些？（）
A.屏蔽
通信设备电磁兼容设计考核试卷
B.接地
C.滤波
D.稳压
14.下列哪种设备在电磁兼容设计中需要特别注意辐射干扰？（）
A.交换机
B.路由器
C.服务器
D.显示器
15.电磁兼容设计中，设备的接地方式有哪些？（）
A.单点接地
B.多点接地
C.混合接地
D. A、B、C都是
16.下列哪种方法不是电磁兼容设计中的抗干扰措施？（）
A.提高设备抗干扰能力
通信设备电磁兼容设计考核试卷
考生姓名：__________答题日期：_______年__月__日得分：_________判卷人：_________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种设备不属于通信设备？（）
A.手机
B.电视
B.导线传输干扰
C.设备内部干扰
D.设备外部干扰
8.在通信设备中，哪种天线具有较好的方向性？（）
A.全向天线
B.抛物面天线
C.螺旋天线
D.线性天线
9.下列哪种方法不属于电磁兼容性设计中的抗干扰措施？（）
A.屏蔽
B.接地
C.滤波
D.加密
10.下列哪种现象不属于电磁干扰现象？（）
A.信号丢失
B.信号衰减
A.避免干扰源
B.增强设备抗干扰能力
C.减少干扰传播途径
D.提高信号传输效率
2.以下哪些是电磁兼容设计中常用的屏蔽方式？（）
A.金属屏蔽
B.磁屏蔽
C.电磁屏蔽
D.光屏蔽
3.以下哪些措施可以减小通信设备的电磁泄漏？（）
A.屏蔽
B.接地
C.滤波
D.使用低辐射元件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁兼容原理与设计试题
（总分100分，时间120分钟）
1. 区别电磁骚扰和电磁干扰两个术语的不同。
（10分）
答：电磁噪声（骚扰）：（强调原因和过程）任何可能引起设备或系统性能下降的包磁现象——强调任何可能的电磁危害现象原因。
电磁干扰：（强调的是结果）。
2. EMI 、EMS 和EMC 分别指什么，有何区别？（5分）
答：Electromagnetic Interference ，EMI ，电磁干扰。
Electromagnetic Susceptibility,EMS ，电磁敏感性。
Electromagnetic Compatibility ，EMC ，电磁兼容。
电气和电子设备在正常运行的同时，也往外发射有用或无用的电磁能量，这些能量会影响其它设备的正常工作，这就是电磁干扰。
对电磁干扰进行分析、设计和验证测试的学科领域就是电磁兼容。
电磁敏感性是指设备、器件或系统因电磁干扰可能导致工作性能下降的特性。
3.电磁干扰三要素是什么？(5分)
答：电磁干扰三要素是干扰源、耦合通道、敏感设备。
4.功率信号发生器XG26，最小输出功率10-8mW ，请换算成dB （mW ）。
（5分）
5. 已知V=1mV ，求：dBmV V 、V dB V 。
（5分）
答：（1mV ）dBmV=20lg (1mV/1V*10-3 )=20(lg1+3)=20*0+60=60 dBmV
（1mV ）dBuV=20lg(1mV/1V*10-6)= 20(lg1+6)= 20*0+120=120 dBuV
6. 术语解释：静电放电（5分）
答：静电放电是指不同静电电位的物体靠近或直接接触是发出的电荷转移
7. 什么是传导耦合？（5分）
答：传道耦合是指电磁干扰能量从干扰源沿金属导体传播至被干扰对象（敏感设备）
8.电磁屏蔽的作用原理是什么？ （10分）
答：电磁屏蔽是指同时抑制或削弱电场和磁场。
电磁屏蔽一般也是指高频交变电磁屏蔽(10kHz ~ 40GHz)。
在频率较低（近场区，近场随着骚扰源的性质不同，电场和磁场的大小有很大差别。
高电压小电流骚扰源以电场为主（电准稳态场－忽略了感应电压），磁场骚扰较小（有时可忽略）。
低电压高电流骚扰源以磁场骚扰为主（磁准稳态场－忽略了位移电流），电场骚扰较小。
随着频率增高，电磁辐射能力增加，产生辐射电磁场，并趋向于远场骚扰。
远场骚扰中的电场骚扰和磁场骚扰都不可忽略，因此需要将电场和磁场同时屏蔽，即电磁屏蔽。
9.屏蔽体对电磁波的衰减程度用那个物理量来评价？表达式是什么？式中各量的含义是什么？（10分）
答：对电、磁场和电磁波产生衰减的作用就是电磁波屏蔽, 屏蔽作用的大小用屏蔽效能度量:
SE = 20 lg ( E1/ E2 ) , SH = 20 lg ( H1/ H2 ) dB 10.为什么要接地？接地技术可分为哪几类？（10分）
答：接地是抑制电磁干扰、提高电子设备电磁兼容的重要手段之一。
安全接地包括防雷接地、接零保护接地、设备安全接地
信号接地包括单点接地、多点接地、混合接地、悬浮接地，单点接地分为并联和串联。
11.信号接地与安全接地的区别是什么？（5分）
答：接地是指在系统的某个选定点与某个电位基准面之间建立一条低阻抗的导电通路。
安全接地是采用低阻抗的导体将用电设备的外壳链接到大地上，是操作人员不致因外壳漏电或静电放电而发生触电危险。
12.按照滤波机理划分，有反射式滤波器和吸收式滤波器，它们的工作原理是什么？（10分）
答：反射滤波器，是由无损耗(理想情况)的电抗元件构成的，主要应用于线路中，主要作用是将阻带频率反射回信号源的电子装置。
（通带内提供低串联阻抗和高并联阻抗，阻带内提供大的串联阻抗和小的并联阻抗。
）
普通的滤波器都是反射滤波器。
低通滤波器
低通滤波器是电磁兼容技术当中用的最多的一种滤波器，用来控制高频干扰。
把有用的频率的信号进行通过，把高于某个频率的信号进行衰减。
吸收式滤波器是由有耗器件构成的，在阻带内吸收躁声的能量转化为热损耗，从而起到滤波作用。
铁氧体吸收型滤波器是目前应用发展很快的一种低通滤波器。
铁氧体是一种由铁、镜、锌氧化物混合而成，具有很高的电阻率，较高的磁导率(约为100一1500) 磁性材料。
低频电流可以几乎无衰减地通过铁氧体，高频电流却会受到很大的损耗，转变成热量散发。
它可以等效为电阻和电感的串联。
电阻值和电感量都是随着频率而变化的
13.请给出共模扼流圈的结构并简述其工作原理。
（10分）
答：L 称共模扼流圈，是在一个闭合磁环上对称绕制方向相反、匝数相同的线圈。
理想的共模扼流圈对L（或N）与E 之间的共模干扰具有抑制作用，而对L 与N 之间存在的差模干扰无电感抑制作用。
CX 电容接于L 与N之间，称为差模电容；
CY 接于L（或N）与E 之间，称为共模电容或接地电容。
14.针对雷击浪涌可采用哪些元器件？（5分）
答：抑制雷击浪涌骚扰的元器件主要有气体放电管（避雷管）、压敏电阻和瞬态抑制二极管（TVS），这些元器件属于对瞬态瞬变脉冲的吸收器。
