简述低压供电系统的几种供电方式

合集下载

一般的供电有几种方式

一般的供电有几种方式

一般的供电有几种方式

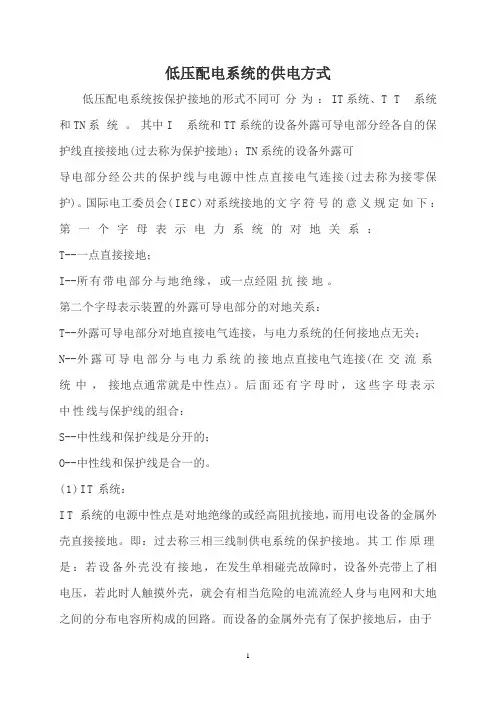

低压配电系统的供电方式

低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:

第一个字母表示电力系统的对地关系:

T--一点直接接地;

I--所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:

T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;

N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:

S--中性线和保护线是分开的;

O--中性线和保护线是合一的。

(1)IT系统:

IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。即:过去称三相三线制供电系统的保护接地。

其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。

IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。

(2)TT系统:

低压配电系统的供电方式

低压配电系统的供电方式

低压配电系统的供电方式

低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:

第一个字母表示电力系统的对地关系:

T--一点直接接地;

I--所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:

T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;

N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:

S--中性线和保护线是分开的;

O--中性线和保护线是合一的。

1低压配电系统中的接地类型

(1)工作接地:为保证电力设备达到正常工作要求的接地,称为工作接地。中性点直接接地的电力系统中,变压器中性点接地,或发电机中性点接地。

(2)保护接地:为保障人身安全、防止间接触电,将设备的外露可导电部分进行接地,称为保护接地。保护接地的形式有两种:一种

是设备的外露可导电部分经各自的接地保护线分别直接接地;另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地:在中性线直接接地系统中,为确保保护安全可靠,除在变压器或发电机中性点处进行工作接地外,还在保护线其他地方进行必要的接地,称为重复接地。

(4)保护接中性线:在380/220V低压系统中,由于中性点是直接接地的,通常又将电气设备的外壳与中性线相连,称为低压保护接中性线。TT系统在确保安全用电方面还存在有不足之处,主要表现在:

浅谈低压供电系统的几种供电方式

浅谈低压供电系统的几种供电方式
1 )第 一 个 字 母 表 示 电 力 ( 源 ) 统 的 对 地 电 系
壳 对 地 电 压 高 于 安 全 电 压 , 于 危 险 电 压 。 做 如 属 现 下定量分析 : 设 R 、 a 别 为 中性 点 接 地 电阻 和 设 备 接 地 。R 分 电 阻 , 、 、 分 别 为 零 线 电 压 、 电设 备 外 壳 U。 UaU 漏
备 的 外 露 可 导 电 部 分 与 公 共 的 保 护 线 ( E) 保 P 或 护 中性线 ( E 相 连 接 , 为 接 零 保 护 系 统 , P N) 称 TN
系 统 分 为 TN — C、 TN —S 和 TN … C S三 种 子 系
统。
性 线 ‘ , 于 三 相 四线 制 系 统 , 电 气 设 备 的 外 N) 属 其




1n接地 ’.


r 卜1 _
整 个 系 统 工 作 零 线 与 保 护 共 同 的 , P N 线 ,C 即 E (

s) 系 统 中 有 一 部 分 工 作 零 线 与 保 护 线 是 共 一
图 l TT 系 统
同 的。
2 2 TN 方 式 供 电 系 统 .
1 )TN—C 方 式 供 电 系 统 是 指 电气 设 备 的 中
性 线 ( 与 保 护 线 ( E) 能 合 一 的 供 电 系 统 , N) P 功 即

简述低压供电系统的几种供电方式

简述低压供电系统的几种供电方式

简述低压供电系统的几种供电方式

摘要建筑工程供电使用的基本供电方式为:TT 系统、TN 系统、IT 系统,其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统,简要介绍各种供电方式的特点及一些应用。

关键词TT;TN-C;TN-S;TN-C-S;IT;供电系统

1 TT方式供电系统

TT 供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统。第一个字母说明电源的带电导体与大地的关系,也即如何处理系统接地,T是“大地”一词法文Terre的第一个字母,电源的一点(通常是中性线上的一点)与大地直接连接。第二个符号T:外露导电部分直接接大地,它与电源的接地无联系。在TT 系统中用电设备的所有接地均称为保护接地。这种供电系统的特点如下:1)当电气设备的相线碰壳或设备绝缘损坏而导致人体可接触的金属外壳带电时,因为人体电阻与保护接地电阻是并联关系,并且一般情况下人体的电阻远大于接地电阻4Ω,所以通过人体的电流远小于通过接地电阻的电流,降低触电的危险性。但低压断路器、熔断器不一定能断开故障线路,漏电设备的外壳对地电压仍属于危险电压,所以线路中还需要安装漏电断路器;2)每个电气设备均需要制作接地装置,耗用的镀锌角钢、圆钢等钢材难以回收;3)TT系统中的负载所有接地均称为保护接地。如在施工现场借用的电源是TT 系统,作临电时应作一条专用保护线,以节约接地装置钢材用量。把新设专用保护线PE 线和工作零线N 分开,其特点是:(1)共用接地保护线与工作零线,相互独立、绝缘;(2)三相负荷不平衡时,工作零线即中性线上可以有电流,而专用保护线没有电流;(3)TT 系统适用于接地保护点很分散的地方,部分农村仍然采用TT 系统的供电方式。

供电系统的分类

供电系统的分类

什么是TT、TN-C、TN-S、TN-C-S、IT系统?

一、建筑工程供电系统

建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就是对各种供电系统做一个扼要的介绍。

(一)工程供电的基本方式

根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN和IT系统,分述如下。

(1)TT方式供电系统

TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地,如图1所示。这种供电系统的特点如下。

图1 TT方式供电系统

1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。

2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。

3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图2所示。

供电方式

供电方式

低压配电IT系统
3、 TT系统。TT系统是中性点直接接地的三相四线 制系统中的保护接地方式。如图11.7.4所示,配电 系统的中性线N引出,但电气设备的不带电金属部 分经各自的接地装置直接接地,与系统接地线不 发生关系。当发生单相接地、机壳带电故障时, 通过接地装置形成单相短路电流,使故障设备电 路中的过电流保护装置动作, 迅速切除故障设备, 减少人体触电的危险。
低压配电的TT系统
二、中性线、保护接零、保护接地在IT、TT系统中, 1.从变压器低压侧中性接地点引出的中性线N,主要作用有三点:
可供系统内单相用电设备用电;把系统内三相电源中的不平衡 电源和单相用电电流,流回变压器低压侧中性点;减小因三相 用电负荷的不平衡而造成的电压偏移。
2.保护接零(PE):把电气设备的金属外壳、构架与系统中的零 线可靠连接在一起。当电气设备发生漏电、绝缘损坏或单相电 源与设备外壳、构架短路时.零线短路的较大故障电流.可使 线路上的保护装置动作,切断故障线路的供电,保护人身安全。 保护接零应用在TN低压供电系统。
时致使采用保护接零的电气设备外壳带电。为了提高保护接零的可靠性.从 TN-C系统衍生出TN-C-S系统。即从变压器低压侧中性接地点至用电配电箱的 这一段,零线N和保护线PE是共用的.从配电至各用户则是分成两路,分别引 入用户设备,从而太大提高了保护接零的可靠性。但是,由于系统中的PEN线 始终会有一定量的不平衡电流流过,所以,还不能满足对设备安全及电磁抗 干扰性要求很高的场所。这样,就有了进一步的TN-S系统,俗称"三相五线制"。 在TN-S系统中,.PE线与零线N在系统中始终是分开的,平时PE线上无电流 通过.只有在设备发生漏电或单相电源对设备金属外壳短路时,才会有故障

低压配电系统三种形式

低压配电系统三种形式

低压配电系统三种形式

一、柔性配电系统

柔性配电系统是一种灵活的、可靠的低压配电系统,它能够自动根据

变化的负荷来进行配置,以确保安全、可靠的供电。特点是规模小,控制

范围大,便于携带和安装,可以快速响应不同的工况。相比传统的低压配

电系统,柔性配电系统具有更小的成本、更高的效率和更高的可靠性。它

主要用于提供电力给小规模的建筑物或场所,如家庭、社区、停车场、商

店等。

二、自动配电系统

自动配电系统是一种用于自动控制的低压配电系统,它能够快速地响

应变化的负荷,自动调节和控制配电系统,以确保安全可靠的供电。它主

要用于中小规模的建筑物或场所,如公寓、办公楼、医院、学校等,具有

节能减排、安全可靠、成本低廉的优势。

三、熔断器配电系统

熔断器配电系统是一种简单的、安全可靠的低压配电系统,它能够快

速的断开发生故障的路线,以防止电路发生过载。它主要用于小规模的建

筑物或场所,如办公楼、家庭、商店、酒店等,具有安全可靠、成本低廉、操作简单的优势。同时,熔断器配电系统还可以实现节能减排、基础设施

改造等功能。

低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注安工程师考点)

低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注安工程师考点)

低压配电系统有三种接地形式

(IT、TT、TN)系统的区别详解

(注册安全工程师考点)

根据现行的国家相关标准,低压配电系统有三种接地形式,即

IT系统、TT系统、TN系统。

(1)第一个字母表示电源端与地的关系

T-电源变压器中性点直接接地。

I-电源变压器中性点不接地,或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系

T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统

IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。IT系统可以有中性线,但IEC强烈建议不设置中性线。因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图

IT系统特点

IT系统发生第一次接地故障时,接地故障电流仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V 负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。使用场所:供电连续性要求较高,如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼

钢、大医院的手术室、地下矿井等处。地下矿井内供电条件比较差,电缆易受潮。运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的。只有在供电距离不太长时才比较安全。这种供电方式在工地上很少见。

一般的供电有几种方式

一般的供电有几种方式

一般的供电有几种方式

低压配电系统的供电方式

低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护).

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:

第一个字母表示电力系统的对地关系:

T——一点直接接地;

I—-所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:

T——外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;

N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:

S-—中性线和保护线是分开的;

O—-中性线和保护线是合一的.

(1)IT系统:

IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。即:过去称三相三线制供电系统的保护接地.

其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路.而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。

IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。

(2)TT系统:

低压配电系统供电方式

低压配电系统供电方式

配电系统

传统上将电力系统划分为发电、输电和配电三大组成系统。

发电系统发出的电能经由输电系统的输送,最后由配电系统分配给各个用户。

一般地,将电力系统中从降压配电变电站(高压配电变电站)出口到用户端的这一段系统称为配电系统。

配电系统是由多种配电设备(或元件)和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。[编辑本段]

配电系统的组成

在我国,配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分。

由于配电系统作为电力系统的最后一个环节直接面向终端

用户,它的完善与否直接关系着广大用户的用电可靠性和用电质量,

因而在电力系统中具有重要的地位。

我国配电系统的电压等级,根据《城市电网规划设计导则》的规定,220kV及其以上电压为输变电系统,35、63、110kV 为高压配电系统,10、6kV为中压配电系统,380、220V为低压配电系统。

[编辑本段]

低压配电系统的基本方式

根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下。

1、TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示。这种供电系统的特点如下。

(1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。

低压配电系统供电方式

低压配电系统供电方式

配电系统

传统上将电力系统划分为发电、输电和配电三大组成系统。

发电系统发出的电能经由输电系统的输送,最后由配电系统分配给各个用户。

一般地,将电力系统中从降压配电变电站(高压配电变电站)出口到用户端的这一段系统称为配电系统。

配电系统是由多种配电设备(或元件)和配电设施所组成的变换电压和直接向终端用户分配电能的一个电力网络系统。[编辑本段]

配电系统的组成

在我国,配电系统可划分为高压配电系统、中压配电系统和低压配电系统三部分。

由于配电系统作为电力系统的最后一个环节直接面向终端

用户,它的完善与否直接关系着广大用户的用电可靠性和用电质量,

因而在电力系统中具有重要的地位。

我国配电系统的电压等级,根据《城市电网规划设计导则》的规定,220kV及其以上电压为输变电系统,35、63、110kV 为高压配电系统,10、6kV为中压配电系统,380、220V为低压配电系统。

[编辑本段]

低压配电系统的基本方式

根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下。

1、TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示。这种供电系统的特点如下。

(1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。

电力供电系统分类

电力供电系统分类

电力供电系统分类

转自:雷雷的度窝

建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名

词术语内涵不是十分严格。国际电工委员会(IEC)对此作了统一规定,称为TT

系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面

内容就是对各种供电系统做一个扼要的介绍。

TT系统、TN-C系统→TN-C-S系统→TN-S系统、IT系统

(一)工程供电的基本方式根据IEC规定的各种保护方式、术语概念,低压

配电系统按接地方式的不同分为三类,即TT、TN和IT系统,分述如下。

1、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。第一个

符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不

与带电体相接的金属导电部分与大地直接联

接,而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地,如图1-1所示。这种供电系统的特点如

下。①当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,

由于有接地保护,可以大大减少触电的危险性。

但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电

压高于安全电压,属于危险电压。

②当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电

保护器作保护,困此TT系统难以推广。③TT系统接地装置耗用钢材多,而且

难以回收、费工时、费料。

现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量。把新增加的专用保护线PE线和工作零线N分开,其特点是:

一般的供电有几种方式

一般的供电有几种方式

一般的供电有几种方式

低压配电系统的供电方式

低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:

第一个字母表示电力系统的对地关系:

T--一点直接接地;

I--所有带电部分与地绝缘,或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系:

T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;

N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。

后面还有字母时,这些字母表示中性线与保护线的组合:

S--中性线和保护线是分开的;

O--中性线和保护线是合一的。

(1)IT系统:

IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。即:过去称三相三线制供电系统的保护接地。

其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之

间的分布电容所构成的回路。而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。

IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。

(2)TT系统:

简述低压供电系统的几种供电方式

简述低压供电系统的几种供电方式

简述低压供电系统的几种供电方式

作者:王永强,牛长明

来源:《科技传播》2010年第16期

摘要建筑工程供电使用的基本供电方式为:TT 系统、TN 系统、IT 系统,其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统,简要介绍各种供电方式的特点及一些应用。

关键词 TT;TN-C;TN-S;TN-C-S;IT;供电系统

中图分类号TM7 文献标识码A 文章编号 1674-6708(2010)25-0101-02

1 TT方式供电系统

TT 供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统。第一个字母说明电源的带电导体与大地的关系,也即如何处理系统接地,T是“大地”一词法文Terre的第一个字母,电源的一点(通常是中性线上的一点)与大地直接连接。第二个符号T:外露导电部分直接接大地,它与电源的接地无联系。在TT 系统中用电设备的所有接地均称为保护接地。这种供电系统的特点如下:1)当电气设备的相线碰壳或设备绝缘损坏而导致人体可接触的金属外壳带电时,因为人体电阻与保护接地电阻是并联关系,并且一般情况下人体的电阻远大于接地电阻4Ω,所以通过人体的电流远小于通过接地电阻的电流,降低触电的危险性。但低压断路器、熔断器不一定能断开故障线路,漏电设备的外壳对地电压仍属于危险电压,所以线路中还需要安装漏电断路器;2)每个电气设备均需要制作接地装置,耗用的镀锌角钢、圆钢等钢材难以回收;3)TT系统中的负载所有接地均称为保护接地。如在施工现场借用的电源是TT 系统,作临电时应作一条专用保护线,以节约接地装置钢材用量。把新设专用保护线PE 线和工作零线N 分开,其特点是:(1)共用接地保护线与工作零线,相互独立、绝缘;(2)三相负荷不平衡时,工作零线即中性线上可以有电流,而专用保护线没有电流;(3)TT 系统适用于接地保护点很分散的地方,部分农村仍然采用TT 系统的供电方式。

低压配电系统的几种方式

低压配电系统的几种方式

低压配电系统的几种方式

根据国际电工委员会(IEC)规定的各种保护方式,低压配电系统按接地方式的不同分为三类,TT、TN、IT系统:

简单介绍下,这些符号的意思:国际电工委员会( IEC )规定的

1 第一个字母表示电力(电源)系统对地关系。如T 表示是中性点直接接地; I 表示所有带电部分绝缘。

2 第二个字母表示用电装置外露的可导电部分对地的关系(如电动机外壳,机械设备的护罩,电器柜的柜体等)。如T 表示设备外壳接地,它与系统中的其他任何接地点无直接关系;N 表示负载采用接零保护。

3 第三个字母表示工作零线与保护线的组合关系。如C 表示工作零线与保护线是合一的,如TN-C ;S 表示工作零线与保护线是严格分开的,所以PE 线称为专用保护线,如TN-S 。

TT 系统

电源中性点直接接地,电气设备的外露导电部分用PE线接到接地极(此接地极与中性点接地没有电气联系)接地体是单独敷设的。

TT系统的主要优点是:

(1)能抑制高压线与低压线搭连或配变高低压绕组间绝缘击穿时低压电网出现的过电压;

(2)对低压电网的雷击过电压有一定的泄漏能力;

(3)与低压电器外壳不接地相比,在电器发生碰壳事故时,可降低外壳的对地电压,因而可减轻人身触电危害程度;

(4)由于单相接地时接地电流比较大,可使保护装置(漏电保护器)可靠动作,及时切除故障。

TT系统的主要缺点是:

(1)低、高压线路雷击时,配变可能发生正、逆变换过电压;

(2)低压电器外壳接地的保护效果不及IT系统.

(3)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

简述低压供电系统的几种供电方式

摘要建筑工程供电使用的基本供电方式为:tt 系统、tn 系统、it 系统,其中tn 系统又分为tn-c 、tn-s 、tn-c-s 系统,简要介绍各种供电方式的特点及一些应用。

关键词 tt;tn-c;tn-s;tn-c-s;it;供电系统

中图分类号tm7 文献标识码a 文章编号

1674-6708(2010)25-0101-02

1 tt方式供电系统

tt 供电系统是指将电气设备的金属外壳直接接地的保护系统,

称为保护接地系统。第一个字母说明电源的带电导体与大地的关系,也即如何处理系统接地,t是“大地”一词法文terre的第一个字母,电源的一点(通常是中性线上的一点)与大地直接连接。第二个符号t:外露导电部分直接接大地,它与电源的接地无联系。在tt 系统中用电设备的所有接地均称为保护接地。这种供电系统的特点如下:1)当电气设备的相线碰壳或设备绝缘损坏而导致人体可接触的金属

外壳带电时,因为人体电阻与保护接地电阻是并联关系,并且一般

情况下人体的电阻远大于接地电阻4ω,所以通过人体的电流远小

于通过接地电阻的电流,降低触电的危险性。但低压断路器、熔断器不一定能断开故障线路,漏电设备的外壳对地电压仍属于危险电压,所以线路中还需要安装漏电断路器;2)每个电气设备均需要制

作接地装置,耗用的镀锌角钢、圆钢等钢材难以回收;3)tt系统中的负载所有接地均称为保护接地。如在施工现场借用的电源是tt 系

统,作临电时应作一条专用保护线,以节约接地装置钢材用量。把新设专用保护线pe 线和工作零线n 分开,其特点是:(1)共用接地保护线与工作零线,相互独立、绝缘;(2)三相负荷不平衡时,工作零线即中性线上可以有电流,而专用保护线没有电流;(3)tt 系统适用于接地保护点很分散的地方,部分农村仍然采用tt 系统的供电方式。

2 tn-c方式供电系统

tn方式供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用 tn 表示。tn-c系统用工作零线兼作接零保护线,称作保护中性线,用pen表示,在全系统内n线和pe线是合一的(c是“合一”一词法文comhine的第一个字母)。注意,此处的全系统是从电源配电盘出线处算起。它的特点如下:

1)一旦用电设备外壳漏电,即pen线和相线连通形成短路,这个电流很大,是 tt 系统同类故障电流的5.3倍,熔断器、低压断路器立即动作而使故障设备断电,保证人身安全;

2)适用在三相负荷比较平衡的情况;

3)严禁断开pen导体,不得装设断开pen导体的电器,并且pen线上存在一定的电位;

4)在tn-c系统中因中性线有电流,对地有电压又作重复接地,干线上无法安装漏电保护器;

5)pen线必须有耐受最高电压的绝缘,外界可导电部分严禁用作pen导体。

3 tn-s方式供电系统

电源中性点接地,工作零线n和专用保护接零pe线从电源中性点处严格分开的供电系统,称为tn-s供电系统,即俗称三相五线制(这种称呼是不严格的)。tn-s供电系统的特点如下:

1)供电系统正常运行时,专用保护pe线上没有电流,只是工作零线在三相负荷不平衡时通过不平衡电流。pe线只有在相线碰壳或设备绝缘损坏等故障情况下产生瞬间电流,而被接在前端的漏电断路器迅速动作切断电路,安全可靠。

2)工作零线n只用于单相用电设备。

3)专用保护pe线不许进入漏电开关、熔断器等电器元件,也不生产五极断路器。

4)主干线、各分支线路上都可以用漏电保护器,工作零线从变压器中性点引出后不能再与大地连接,而保护pe线需要在末端和大地重复连接。

5)tn-s供电系统安全可靠,适用于工业与民用建筑等低压供电系统。《施工现场临时用电安全技术规范》jgj46-2005中强制要求在施工现场使用专用变压器供电的用tn-s方式供电。

4 tn-c-s 方式供电系统

在给建筑物供电中,如果变压器中性点接地了,但在变压器的中性点没有接出pe线,是三相四线制供电,而到后面用电总配电箱工作零线铜排处又分出pe线并在末端和大地重复连接,这种系统称为tn-c-s供电系统。此系统的特点如下:

1)工作零线n与专用保护线pe在后面用电总配电箱工作零线铜排处相连通,连接点后端工作零线线路不平衡电流比较大时,电气

设备的接零保护受零电位的牵掣,pe线上不产生电流,即该段导线

上没有电压降。因此,tn-c-s 系统可以降低用电设备外壳对地的电压,但又不能完全消除这个电压,这个电压的大小取决于后端三相

负荷电流不平衡的情况及变压器中性点到总配电箱工作零线的长度。通过零线的电流越大,零线离中性点距离越长线路电阻越大,设备外壳对地产生的电位差就越大。所以要求通过零线的不平衡电流不能太大,而且pe 线在末端应作重复接地。

2)pe线在何种情况下都不能通过漏电保护器,因为pe线是不允许断线的。

3)pe线除了在总配电箱处必须和n线连通之外,在后端的各分配电箱处均不能把n线和pe线相连,pe线需要单独敷设,pe线上也不许安装开关和熔断器。通过上述分析,tn-c-s供电系统是在tn-c、tn-s系统上临时变通的作法。当三相电力变压器工作接地情况良好、三相负载电流比较平衡时,在正式民用建筑等供电系统中主要采用tn-c-s系统。但是,在施工现场有专用的电力变压器时,现场临时用电必须采用tn-s供电方式。

5 it 方式供电系统

it方式供电系统的i表示电源与大地隔离或电源的一点经高阻抗(例如,l 000ω)与大地连接(i是“隔离”一词法文isolation的第一个字母),第二个字母说明电气装置的外露导电部分与大地的关

系,也即如何处理保护接地。此系统的特点如下:

1)it系统的电源端不做系统接地,在发生第一次接地故障时由于没有形成故障电流返回电源的通路,其故障电流仅为两根非故障线路对地电容电流的相量和,其值甚小,因此在保护接地的接地电阻

上产生的对地故障电压很低,不致引发电击事故。所以发生第一次接地故障时不需切断电源而使供电中断。无特殊要求的情况下,它一般不引出中性线,不能提供照明、控制等需用的220v电源,且其维护管理较复杂,加上其他原因,使其应用受到限制。

2)它适用于对供电不间断和防电击要求很高的场所,在我国规定矿井下、钢铁厂以及医院手术室等场所采用it系统。发达国家电气安全要求高,诸如玻璃厂、发电厂的厂用电、钢铁厂、化工厂、爆炸危险场所、重要的会议大厅的安全照明、计算机中心以及高层建筑的消防应急电源、重要的控制回路等都采用it系统。

3)在it系统中的任何带电部分(包括中性线)严禁直接接地。it 系统中的电源系统对地应保持良好的绝缘状态。在正常情况下,从各相测得对地短路电流值均不得超过70ma。若以连续供电为目的时,则以不损坏设备为限度,可放宽此值。所有设备外露可导电部分均应通过保护线与接地极(或保护接地母线、总接线端子)连接。

4)it系统必须装设绝缘监视及接地故障报警或显示装置。

6 结论

总之,各种接地系统各有短长,建筑工程供电中tn-c-s、tn-s这两种供电方式用的比较多,其他几种供电方式根据不同的环境、场
