(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920633937.0(22)申请日 2019.05.05(73)专利权人 深圳市商雅达科技有限公司地址 518000 广东省深圳市南山区粤海街道科技园社区科苑路15号科兴科学园A栋A4-1501B(72)发明人 刘炽鸿 许小平 曾小旁 (74)专利代理机构 深圳市恒程创新知识产权代理有限公司 44542代理人 赵爱蓉(51)Int.Cl.G06Q 20/32(2012.01)G06Q 20/38(2012.01)(54)实用新型名称移动安全扫码支付设备(57)摘要本实用新型公开了一种移动安全扫码支付设备。
本支付设备中安全处理器与扫码驱动模块及通信模块分别连接，用于进行安全检测并根据检测结果向扫码驱动模块发送驱动信号；扫码驱动模块与扫码模块连接，用于根据接收到的驱动信号控制扫码模块开启或关闭；扫码模块与通信模块连接，用于在开启时对图片进行扫码获得并发送图片信息；通信模块接收所述图片信息并将图片信息发送至安全处理器；安全处理器在接收到通信模块发送的图片信息后对图片信息进行加密并将加密后的图片信息发送给通信模块；通信模块接收加密后的图片信息并将加密后的图片信息传输至支付平台。
由于采用安全处理器和通讯模块联合控制扫码模块，降低了扫码支付风险，使支付更安全。
权利要求书1页 说明书5页 附图1页CN 209525681 U 2019.10.22C N 209525681U权 利 要 求 书1/1页CN 209525681 U1.一种移动安全扫码支付设备，其特征在于，包括安全处理器、扫码驱动模块、扫码模块及通信模块；其中，所述安全处理器，与所述扫码驱动模块及所述通信模块分别连接，用于进行安全检测，并根据检测结果向所述扫码驱动模块发送驱动信号；所述扫码驱动模块，与所述扫码模块连接，用于根据接收到的所述驱动信号控制所述扫码模块开启或关闭；所述扫码模块，与所述通信模块连接，用于在开启时对图片进行扫码获得图片信息，并发送所述图片信息；所述通信模块，用于接收所述图片信息，并将所述图片信息发送至所述安全处理器；所述安全处理器，还用于在接收到所述通信模块发送的图片信息后对所述图片信息进行加密，并将加密后的图片信息发送给所述通信模块；所述通信模块，用于接收所述加密后的图片信息，并将所述加密后的图片信息传输至支付平台。
银行扫码支付的体验机[发明专利]
![银行扫码支付的体验机[发明专利]](https://img.taocdn.com/s3/m/523473d9b90d6c85ed3ac60b.png)
专利名称：银行扫码支付的体验机专利类型：发明专利
发明人：贺春华,彭*
申请号：CN202011562246.X 申请日：20201225
公开号：CN112562219A
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本发明提供了银行扫码支付的体验机，机体为银行扫码支付的体验机，机体包括控制机、互动触摸屏和支付口机构，支付口机构包括硬币发放装置、纸币发放模块和赠送口，互动触摸屏显示出支付二维码，通过电子设备扫测二维码进行支付，且支付完成后，通过赠送口可赠送一包纸巾，针对银行移动支付推广成本高、针对性不强的问题，提供一种能节约推广成本、精准面向有价值客户的银行扫码付体验机，该机器投放在银行网点，本申请实施例具有对银行推广移动支付产生显著积极的有益效果。
申请人：广州畅阳电子科技有限公司
地址：510663 广东省广州市高新技术产业开发区光谱西路3号研发厂房503房
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：郑自群
更多信息请下载全文后查看。
一种移动支付终端机[发明专利]
![一种移动支付终端机[发明专利]](https://img.taocdn.com/s3/m/fb38073d50e2524de4187e0b.png)
专利名称：一种移动支付终端机专利类型：发明专利
发明人：江佳辉
申请号：CN201710553879.6申请日：20170709
公开号：CN107393231A
公开日：
20171124
专利内容由知识产权出版社提供
摘要：本发明公开了一种移动支付终端机，包括有上壳体，连接在上壳体下端的下壳体，以及安装在上壳体上的显示屏和输入键盘；下壳体包括有与上壳体下端直接连接的盖体部，一体连接在盖体部下端的罩体部，以及一体连接在盖体部左侧上端的上凸槽体；上凸槽体右侧外壁固定安装有一个密码输入模块电路板，密码输入模块电路板左侧端面安装有4个按压开关，每个按压开关的按钮上分别固定连接有压力传感器，每个压力传感器的左端分别固定连接有指纹采集模块；上壳体右侧外壁安装有一个确认按键；本发明即使在他人有意观察下也难以发现输入顺序。
且用户也不需要像使用普通密码器一样刻意进行遮挡，安全性非常高。
申请人：杭州力谱科技有限公司
地址：310051 浙江省杭州市滨江区西兴街道聚工路11号5幢1层-10
国籍：CN
更多信息请下载全文后查看。
一种移动支付设备[实用新型专利]
![一种移动支付设备[实用新型专利]](https://img.taocdn.com/s3/m/99d17e2e5fbfc77da369b12c.png)
专利名称：一种移动支付设备专利类型：实用新型专利
发明人：区华威
申请号：CN201620096131.9申请日：20160129
公开号：CN205540913U
公开日：
20160831
专利内容由知识产权出版社提供
摘要：本实用新型揭示了一种移动支付设备，所述移动支付设备包括主机、无线支付终端，无线支付终端与主机无线连接；所述无线支付终端包括：壳体、处理器、无线通讯单元、二维码扫描摄像头、距离传感器。
所述处理器分别连接无线通讯单元、二维码扫描摄像头、自动调焦电机、距离传感器。
所述处理器、无线通讯单元、二维码扫描摄像头、自动调焦电机设置于壳体内，距离传感器设置于壳体外、靠近二维码扫描摄像头设置；所述自动调焦电机连接二维码扫描摄像头，调节二维码扫描摄像头的焦距。
本实用新型提出的移动支付设备，可提高扫描效率，同时可以提高工作人员的工作效率。
申请人：上海好想法网络科技有限公司
地址：201802 上海市嘉定区南翔镇科福路358_368号4幢1层E区J09室
国籍：CN
代理机构：上海金盛协力知识产权代理有限公司
代理人：王松
更多信息请下载全文后查看。
一种移动支付装置[实用新型专利]
![一种移动支付装置[实用新型专利]](https://img.taocdn.com/s3/m/d008fe4ef524ccbff12184fc.png)
专利名称：一种移动支付装置专利类型：实用新型专利
发明人：许兵兵,韩昌雷
申请号：CN201120445200.X 申请日：20111111
公开号：CN202306721U
公开日：
20120704
专利内容由知识产权出版社提供
摘要：本实用新型适用于支付领域，本实用新型提供一种移动支付终端，该装置包括：外壳和耳机接口，所述该外壳上设置有凹形部。
本实用新型提供的技术方案具有成本低，应用范围广的优点。
申请人：深圳盒子支付信息技术有限公司
地址：518000 广东省深圳市福田区华强北路深纺大厦第10层A座1010
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：张全文
更多信息请下载全文后查看。

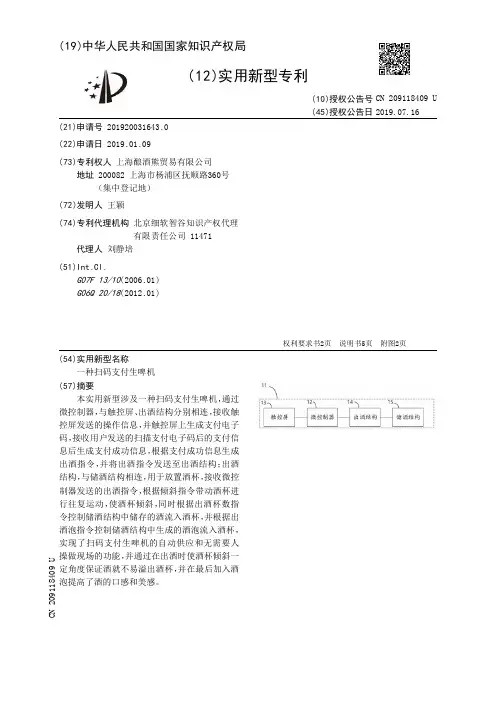

【CN209118409U】一种扫码支付生啤机【专利】
2
CN 209118409 U
权 利 要 求 书
2/2 页
斜运动。 10 .根据权利要求7所述的扫码支付生啤机，其特征在于，所述无线通信网络模块为4G
网络通信模块。
3
CN 209118409 U
说 明 书
1/5 页
一种扫码支付生啤机
技术领域 [0001] 本实用新型涉及生啤机技术领域，具体涉及一种扫码支付生啤机。
背景技术 [0002] 随着科学技术的不断发展和社会的不断进步，人们的生活水平不断提高，人们对 喝酒有了更高的 要求 ，听 装和瓶装的啤酒已 经很难满足人 们的 饮 用需求 ，越来越多的 人 们 更希望喝到新鲜、卫生、美味的纯正的啤酒 ，生啤 机则由 此产生。生啤 机是一种对于酒水进 行冷 却、保鲜的 设备 ，通过进酒结构与储酒结构相连接 ，操作供酒开关可以自 动出酒。目 前 的啤酒在商店、超市、饭店里居多，在饭店、自助餐厅等消费场所中的生啤机需要人工看管， 通过人工收取出售啤酒的利益，遇到人多需要排队等情况，给消费者增添了麻烦，降低了酒 的销售量；同时还可能出现消费者在现有生啤机购买啤酒的情况中可能出现对购买的啤酒 付款后因为购买啤酒多而没有喝完的情况，导致消费者并没有进行实质性的消费的情况。
权利要求书2页 说明书5页 附图2页
CN 209118409 U
CN 209118409 U
权 利 要 求 书
1/2 页
1 .一种扫码支付生啤机，其特征在于，包括：壳体，设置在所述壳体内的微控制器、储酒 结构、出酒结构、触控屏和酒杯；
所述储酒结构，用于储存酒并将部分酒生成酒泡； 所述微控制器，分别与所述触控屏、所述出酒结构相连接，用于接收所述触控屏发送的 操作信息 ，根据所述操作信息在所述触控屏上生成支付电 子码 ，接收 用户发送的 扫描所述 支付电 子码后的 支付信息 ，根据所述支付信息生成支付成功信息 ，根据所述支付成功信息 生成出酒指令，并将所述出酒指令发送至所述出酒结构；所述出酒指令包括倾斜指令、出酒 杯数指令、出酒泡指令；所述操作信息由所述触控屏根据用户的选择生成；所述操作信息包 括点酒杯数信息； 所述出酒结构，与所述储酒结构相连接，用于放置所述酒杯，接收所述微控制器发送的 所述出酒指令，根据所述倾斜指令带动所述酒杯进行往复运动，使所述酒杯倾斜，同时根据 所述出酒杯数指令控制所述储酒结构中储存的酒流入所述酒杯，并根据所述出酒泡指令控 制所述储酒结构中生成的酒泡流入所述酒杯。 2 .根据权利要求1所述的扫码支付生啤机，其特征在于，所述出酒结构包括：单轴机构； 所述单轴机构，与所述微控制器相连接，用于放置所述酒杯，接收所述微控制器发送的 所述倾斜指令进行往复运动，并带动所述酒杯进行往复运动，从而使所述酒杯倾斜。 3 .根据权利要求1所述的扫码支付生啤机，其特征在于，所述出酒结构包括：酒阀；所述 酒阀 ，分别与所述微控制器、所述储酒结构相连接 ，用于接收到所述微控制器发送的所述出 酒杯数指令后，正向推动所述酒阀使所述储酒结构中的酒流出；接收到所述出酒泡指令后， 反向推动所述酒阀使所述储酒结构中生成的酒泡流入所述酒杯。 4 .根据权利要求1所述的扫码支付生啤机，其特征在于，还包括：与所述储酒结构相连 接的冷藏系统，用于冷却所述储酒结构中的酒。 5 .根据权利要求1所述的扫码支付生啤机，其特征在于，还包括：与所述储酒结构相连 接的增压结构，用于增加所述储酒结构中的压力，使酒产生酒泡。 6 .根据权利要求1所述的扫码支付生啤机，其特征在于，还包括：与所述微控制器相连 接的 语音提醒模块 ，用于接收所述微控 制器发送的 所述出酒指令 ，根据所述出酒指令转换 为语音提醒信息进行播报。 7 .根据权利要求1所述的扫码支付生啤机，其特征在于，还包括：无线通信网络模块、远 程服务器； 所述无线通信网络模块，分别与所述微控制器、所述远程服务器相连接，用于接收所述 微控制器发送的所述操作信息、所述支付信息并将所述操作信息、所述支付信息上传至所 述远程服务器进行存储。 8 .根据权利要求1所述的扫码支付生啤机，其特征在于，所述支付电子码为微信支付二 维码或支付宝支付二维码。 9 .根据权利要求2所述的扫码支付生啤机，其特征在于，所述单轴机构包括：单轴电机、 齿轮、齿条； 所述单轴电机、所述齿轮、所述齿条依次相连接； 所述单 轴电 机 ，与所述微控 制器 相连接 ，用于接收 到所述微控 制器发送的 所述出酒 指 令后启动，驱动所述齿轮转动，使所述齿轮带动所述齿条进行往复运动，以带动酒杯进行倾
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920385428.0
(22)申请日 2019.03.25
(73)专利权人 吉林省博润信息科技有限责任公
司
地址 130000 吉林省长春市净月开发区复
地净月国际5.2期（E-4区）E4-16幢809
号房
(72)发明人 刘林林 兰贺 郭影
(74)专利代理机构 苏州创策知识产权代理有限
公司 32322
代理人 董学文
(51)Int.Cl.
F16M 13/02(2006.01)
F16F 15/08(2006.01)
(54)实用新型名称一种手机银行扫码支付用移动支付体验机(57)摘要本实用新型公开了一种手机银行扫码支付用移动支付体验机，包括体验机机体，所述体验机机体的外部设置有橡胶保护层，且体验机机体的正后方设置有橡胶球，所述橡胶球的左上方设置有第四橡胶连接杆，所述橡胶球的左下方设置有第三橡胶连接杆，本实用新型在体验机机体上设置了橡胶保护层、四个橡胶连接杆以及橡胶球，多角度的保护体验机机体，当体验机机体背面落地摔下时，橡胶球的弹性起到了很好的缓冲作用，有效的保护了体验机机体，当体验机机体正面落地摔下时，橡胶保护层对体验机机体也起到了很好的缓冲作用，并且具有一定厚度的保护层很好的保护了机体表面的各个部分的工作结
构。
权利要求书1页 说明书3页 附图3页CN 209654981 U 2019.11.19
C N 209654981
U
权 利 要 求 书1/1页CN 209654981 U
1.一种手机银行扫码支付用移动支付体验机，包括体验机机体(3)，其特征在于：所述体验机机体(3)的外部设置有橡胶保护层(2)，且体验机机体(3)的正后方设置有橡胶球(6)，所述橡胶球(6)的左上方设置有第四橡胶连接杆(10)，所述橡胶球(6)的左下方设置有第三橡胶连接杆(9)，所述橡胶球(6)的右上方设置有第一橡胶连接杆(7)，所述橡胶球(6)的右下方设置有第二橡胶连接杆(8)，所述第四橡胶连接杆(10)、第三橡胶连接杆(9)、第一橡胶连接杆(7)和第二橡胶连接杆(8)远离橡胶保护层(2)的一侧分别于橡胶保护层(2)的四个拐角相连接，所述橡胶球(6)的后方设置有支架(1)，所述支架(1)上且与橡胶球(6)相对应的位置设置有第一凹槽(11)，所述支架(1)上且与体验机机体(3)的对应位置处设置有第二凹槽(12)，所述支架(1)的左右两边分别设置有支撑板(5)，所述支架(1)的下侧左右两边的凸出位置上分别设置有螺栓(4)。
2.根据权利要求1所述的一种手机银行扫码支付用移动支付体验机，其特征在于：所述橡胶保护层(2)、橡胶球(6)、第一橡胶连接杆(7)、第二橡胶连接杆(8)、第三橡胶连接杆(9)和第四橡胶连接杆(10)为一体结构，并且可拆卸。
3.根据权利要求1所述的一种手机银行扫码支付用移动支付体验机，其特征在于：所述橡胶球(6)与第一凹槽(11)可以完全贴合。
4.根据权利要求1所述的一种手机银行扫码支付用移动支付体验机，其特征在于：所述支架(1)上且与螺栓(4)对应的位置开设有通孔，所述螺栓(4)通过该通孔连接支架(1)和桌面。
5.根据权利要求1所述的一种手机银行扫码支付用移动支付体验机，其特征在于：所述橡胶保护层(2)与体验机机体(3)为连接状态时，橡胶保护层(2)与体验机机体(3)正好可卡入第二凹槽(12)中并贴合。
6.根据权利要求1所述的一种手机银行扫码支付用移动支付体验机，其特征在于：所述橡胶保护层(2)、橡胶球(6)、第一橡胶连接杆(7)、第二橡胶连接杆(8)、第三橡胶连接杆(9)和第四橡胶连接杆(10)均使用的是具有弹性并且耐磨的橡胶材质。
2。
