可曲挠橡胶接头规格
橡胶接头安装使用说明

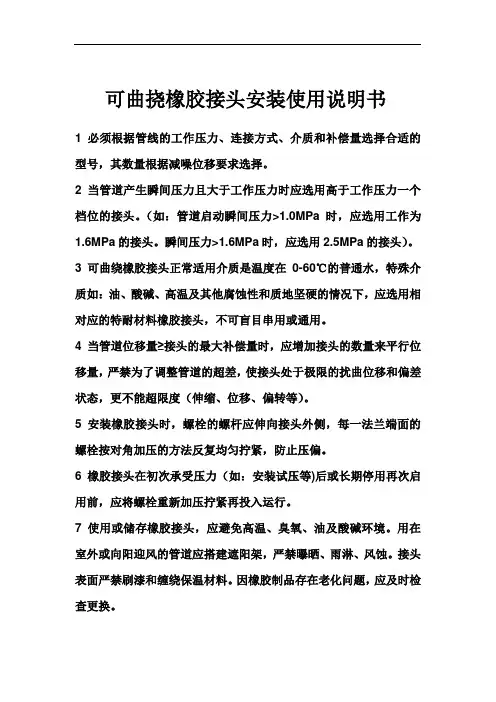

可曲挠橡胶接头安装使用说明书
1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。
2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。
（如：管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。
瞬间压力>1.6MPa时，应选用2.5MPa的接头）。
3 可曲绕橡胶接头正常适用介质是温度在0-60℃的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应的特耐材料橡胶接头，不可盲目串用或通用。
4 当管道位移量≥接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的扰曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等）。
5 安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。
6 橡胶接头在初次承受压力（如：安装试压等)后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。
7 使用或储存橡胶接头，应避免高温、臭氧、油及酸碱环境。
用在室外或向阳迎风的管道应搭建遮阳架，严禁曝晒、雨淋、风蚀。
接头表面严禁刷漆和缠绕保温材料。
因橡胶制品存在老化问题，应及时检查更换。

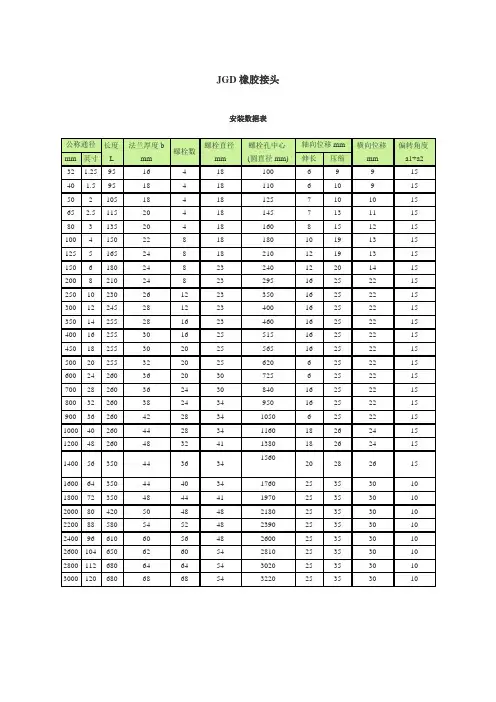

JGD橡胶接头安装数据表
说明：
1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3.材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用极限螺栓将两端法兰连在一起。
6.法兰连接标准采用GB4216.3-4216.5标准，如用其它标准，可另行说明。
本产品工作压力等级分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
原材料加工，高温硫化成型，到后期精加工，到售后服务有一整套完整的生产和服务体系，是您购买橡胶接头产品的首选！。
橡胶接头规格型号表示
橡胶接头的规格型号用什么表示？这个问题是消费者在购买该产品时经常会问到的一个问题。
今天这篇文章就给大家讲解一下。
因为橡胶接头的用途、型号等不相同，所以表示方法也存在一定的差异性。
具体表示如下所述：
KXT单球体橡胶接头；
KXT双球体橡胶接头；
KXT反边型橡胶接头；
KXT丝扣连接橡胶接头；
JGD风机盘管橡胶接头；
KXT同心异径橡胶接头；
KXT偏心异径橡胶接头；
KXT卡箍式橡胶接头；
KXT型可曲挠橡胶弯头；
JGD型三通橡胶接头；
JGD--D型橡胶隔震垫；
JGD--D1型橡胶剪切隔振器等。
以上就是今天分享的全部内容，感谢阅读。
[指导]可曲挠橡胶接头
![[指导]可曲挠橡胶接头](https://img.taocdn.com/s3/m/ae0c52773d1ec5da50e2524de518964bcf84d276.png)
[指导]可曲挠橡胶接头可曲挠橡胶接头可曲挠橡胶接头简称橡胶接头，又称作减振器、膨胀节、管道减震器、避震喉、软接头,是金属管道的柔性联接器，橡胶软接头由织物和金属材料增强的橡胶件与法兰或平行活接头组成，用于金属管路系统的减震隔振，降低噪声和位移补偿。
可曲挠橡胶接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。
该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。
可曲挠橡胶接头选用天然橡胶为原料，具有弹性好，体积轻，安装维修方便等特点，对补偿管道位移有极好的效果，它不但能补偿在安装过程中所产生的横向，纵向，角向位移，而且工作时可降低结构传递噪音，吸振能力强，可广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
通用管道配件厂可曲挠单球可曲挠单球橡胶接头结构合理，吸振能力强，减振降噪效果好，能承受较高的工作压力，对压缩、拉伸、扭转能起到较好的位移补偿作用。
同时具有耐热、耐油、耐腐、耐酸、耐老化等性能。
可曲挠橡胶接头是把金属伸缩器的可机械伸缩性和可曲挠橡胶接头的多位移功能集于一体，在运行中补偿管道因温度变化而产生的线性膨胀和收缩以及补偿由于地基沉降所产生的管道的不同心度和其他原因引起地角向偏移，是一种多功能的管道补偿器。
轴向位移:橡胶接头在流体流动方向(即中轴线方向)的伸长和压缩横向位移:橡胶接头在与流体方向即中轴线方向相垂直的两个端面中心的相对位移角向位移:橡胶接头两个端面的垂直中心线与原中轴线形成的夹角之和即为a1+a2产品分类:1(按使用性能分为通用、特种、耐热三大类。
通用类:适用于输送温度为-15?--80?的水、浓度10%以下的酸溶液或碱溶液。
特种类:适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类:适用于输送温度高于80?的水。
2(按结构形式可分为:单球体、双球体、弯头三种，每种形式又分为同心同径、同心异径和偏心异径三类。
橡胶膨胀节规格型号
橡胶膨胀节规格型号
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
橡胶膨胀节规格型号
一．概述
橡胶膨胀节也叫橡胶伸缩节、可曲挠合成橡胶接头、橡胶伸缩器、减振器、避震喉、软接头。
橡胶膨胀节一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。
金属法兰常采用松套结构。
波形补偿元件表面为橡胶，内层为数层强力纤维或钢带(丝)加强的夹层。
加强纤维或钢带(丝)等加强夹层一直延伸到两端的像胶凸缘，凸缘内有硬钢丝骨架。
像胶膨胀节有具有较大位移补偿能力，可进行轴向、横向和角向位移的补偿，有降低噪音、减少震动和一定的防腐能力。
其耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点，可广泛用于给水排水，暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
二．使用说明：
高层给水使用橡胶膨胀节时，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱装置。
使用介质可分为：耐油、耐高温、耐酸碱、耐磨、耐海水、耐腐蚀等橡胶膨胀节。
三．诺泰橡胶膨胀节规格型号：。
可曲挠橡胶接头规格型号
可曲挠橡胶接头一般由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。
同时，由于该产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，因此，现被广泛应用于各种管道系统。
那么，该产品都有哪些规格型号呢?
一、型号
可曲挠单球体橡胶接头KXT型、卡箍式橡胶接头度GJQ(X)-KG型、水泵连问接专用橡胶接头GJQ(X)-CF型、同心异径橡胶接头、偏心异径橡胶接头、丝扣连接橡胶软接头JGD-B型、风机盘管橡胶接头JGD-BW·N型、橡胶隔震垫JGD-D型、橡胶剪切隔振器JGD-C型、美标高压橡答胶接头JGD-WM、德标版高压橡胶接头JGD-WD、英标高压橡胶接头JGD-WY、日标高压橡胶接头JGD-WR
二、规格
1、从口径上讲从DN15、20、25、32一直到DN3200 都有生产。
2、从产品压力等级上讲有2.5公斤、6公斤、10公斤、16公斤、25公斤甚至40公斤压力。
以上就是可曲挠橡胶接头有关规格型号的一些相关介绍，希望对大家进一步的了解有所帮助。
可曲挠橡胶接头合格证
材料名称 合格证（原件）编号 合格证复印件代表数量 进货数量 工程总需要量 材料验收单编号 抽验试验委托单编号 抽验试验结论 供货单位 到货日期 查对标牌验收情况 合格证（复印件）收到日期 合格证原件存放单位 复印件（抄件）单位（盖章） 复印（抄件）人签字
鲁SN-019- 003 可曲挠橡胶接头
/ DN50 3只 DN65 2只 DN200 4只 DN50 3只 DN65 2只 DN200 4只
/ / / 合格 上海松江久福减震器有限公司 பைடு நூலகம்016年9月10日 一致 2016年9月10日 上海松江久福减震器有限公司 / /
合格证（复印件或抄件）粘贴处 山东省建设工程质量监督总站监制
可挠曲橡胶接头技术说明
可挠曲橡胶接头技术说明可曲挠橡胶接头设于与构筑物相连的管道上，其功能是吸收由于温度变化、构筑物、地面沉降等引起的系统变形，以免池体撕裂，管道变形等，其传输介质为污水或污泥。
橡胶接头具有耐压强度高、不泄漏、防拉脱、装卸方便、密封性好、耐腐蚀等特点。
除技术文中明文规定外，制造厂家根据材料的使用环境，合理确定材料各部件的材质，以保证整体正常使用。
可曲挠橡胶接头安装在室外井内安装或直埋土中，设备中的碳钢部件，进行加强级防腐处理，直埋土中正常使用年限没低于设计要求。
1、结构与形式可曲挠橡胶接头是可曲挠、单球式加固型，由单球橡胶接头以及聚脂帘布加强层、配套分瓣式法兰等组成，压块以直槽型式燕尾槽型嵌合。
可曲挠橡胶接头的工作压力为1.2MPa，适用温度-20～+115℃。
DN500～DN1200mm 可曲挠橡胶接头的轴向位移伸长量为16mm、压缩量为25mm；横向位移量为22mm；允许偏转角度最大为15°。
2、引用与执行标准GB13932-92 《通用阀门铁制旋启式止回阀》GB/T12221-2005 《金属阀门结构长度》GB/T13927-2008 《工业阀门压力试验》GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50334-2002 《城市污水处理厂工程质量验收规范》GB/T 17241.7-1998 《铸铁管法兰技术条件》GB/T 17241.6-2008 《整体铸铁法兰》GB/T 17241.3-1998 《带颈螺纹铸铁管法兰》GB/T 17241.2-1998 《铸铁管法兰盖》GB/T12237-2007 《石油、石化及相关工业用的钢制球阀》HG/T2289-2001 《可曲挠快装型大挠度橡胶接头》GB/T12465-1996 《管路松套伸缩接头》3、主要材料单球橡胶接头丁苯氯丁天然橡胶（含聚脂帘布加强层），密封端面以钢质圆环为加强环。
法兰 Q235A碳钢，符合GB/T9119.2-2000要求。
橡胶软接头执行标准《HCRJ070-1999》
橡胶软接头执行标准《HCRJ 070-1999 》橡胶软接头执行标准《HCRJ070-1999 》范围本技术条件规定了可曲挠橡胶接头的定义、分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存。
本技术条件适用于减弱管道振动传递和补偿位移的可曲挠橡胶接头。
引用标准下列标准所含条文，通过在本技术条件中被引用即构成本技术条件的条文，与本技术条件同效。
GB/T 528-92 硫化橡胶和热塑性橡胶拉伸性能的测定GB/T 532-89 硫化橡胶与织物粘合强度的测定GB/T 1682-1994 硫化橡胶低温脆性的测定单试样法GB/T 1690-92 硫化橡胶耐液体试验方法GB/T 2298-91 机械振动与冲击术语GB/T 3289.37-82 可锻铸铁管路连接件型式尺寸平形活接头GB/T 3512-83 橡胶热空气老化试验方法GB/T 5563-1994 橡胶、塑料软管及软管组合件液压试验方法GB/T 5567-1994 橡胶、塑料软管及软管组合件真空性能的测定GB 5749-85 生活饮用水卫生标准GB/T 5750-85 生活饮用水标准检验法GB/T 9119.2～.4-88 平面板式平焊钢制管法兰CJ/T 3013.1-1993 给水输配专用管件可曲挠橡胶接头HG/T 2289-92 可曲挠橡胶接头当上述标准被修订时，应使用其最新版本。
定义本技术条件采用下列定义。
可曲挠橡胶接头指由织物增强的橡胶件与平形活接头或金属法兰组成，用于管道隔振降噪、补偿位移。
轴向位移指可曲挠橡胶接头在中轴线上的伸长量（见图1-a）或压缩量（见图1-b）。
横向位移指可曲挠橡胶接头在与中轴线相垂直的两个端面中心的相对位移（见图1-c）。
偏转角度指可曲挠橡胶接头两个端面的中心线与原中轴线形成的夹角之和（见图1-d），即为α1+α2。
图1 可曲挠橡胶接头的位移与偏转角度分类、命名与结构分类产品可分为同心同径、同心异径、偏心异径可曲挠橡胶接头三大类，并可按结构形式、连接形式和工作压力进一步分为:a) 按结构形式分为：单球体、双球体、弯球体；b) 按连接形式分为：法兰连接、螺纹连接；c) 接工作压力分为：0.6MPa、1.0MPa、1.6MPa、2.5MPa等。
可曲挠柔性橡胶接头质检报告doc
检验结论：产品经检验符合相关标准，准予出厂。Testing Conclusion: The quality of Flange was inspected found in conformity with the Standard.
检验员Checker:日期Date:2015-01-26
名称Title:橡胶接头Rubber joint
编号
No
材料牌号
Material Trademark
材料炉罐号
Material Furnace No.
TBS09-327
锻造比
Wrought ratio
2：1
锻造温度
Forged Temperature
800~1200
热处理状态
Heat-treated State
S
锻造用钢化学成分
Chemical composition of Forged Steel
C
Mn
P
S
Si
Cr
Ni
Ti
Mo
Cu
0.22
0.59
0.029
0.031
0.28
力学性能
Mechanics Properties
T.S
Σb/Mpa
Y.S
Σs/Mpa
E.L
δ5 (%)
冲压试验Punch Test
硬度
（HB）
试验温度Temp (℃)
冲击值（J）
437
249
31
80/
/
外观质量
Quality of Face
1锻造温度forgedtemperature8001200热处理状态heattreatedstatesicrnitimocu锻造用钢化学成分chemicalcompositionforgedsteel02205900290031028冲压试验punchtesttsbmpayssmpael冲击值j硬度hb力学性能mechanicsproperties4372493180标准规定试验结果检验结论无肉眼可见的裂纹夹层折叠夹渣
橡胶软接头执行标准《HCRJ070-1999》
橡胶软接头执⾏标准《HCRJ070-1999》橡胶软接头执⾏标准《HCRJ 070-1999 》橡胶软接头执⾏标准《HCRJ070-1999 》范围本技术条件规定了可曲挠橡胶接头的定义、分类与命名、要求、试验⽅法、检验规则、标志、包装、运输和贮存。
本技术条件适⽤于减弱管道振动传递和补偿位移的可曲挠橡胶接头。
引⽤标准下列标准所含条⽂，通过在本技术条件中被引⽤即构成本技术条件的条⽂，与本技术条件同效。
GB/T 528-92 硫化橡胶和热塑性橡胶拉伸性能的测定GB/T 532-89 硫化橡胶与织物粘合强度的测定GB/T 1682-1994 硫化橡胶低温脆性的测定单试样法GB/T 1690-92 硫化橡胶耐液体试验⽅法GB/T 2298-91 机械振动与冲击术语GB/T 3289.37-82 可锻铸铁管路连接件型式尺⼨平形活接头GB/T 3512-83 橡胶热空⽓⽼化试验⽅法GB/T 5563-1994 橡胶、塑料软管及软管组合件液压试验⽅法GB/T 5567-1994 橡胶、塑料软管及软管组合件真空性能的测定GB 5749-85 ⽣活饮⽤⽔卫⽣标准GB/T 5750-85 ⽣活饮⽤⽔标准检验法GB/T 9119.2～.4-88 平⾯板式平焊钢制管法兰CJ/T 3013.1-1993 给⽔输配专⽤管件可曲挠橡胶接头HG/T 2289-92 可曲挠橡胶接头当上述标准被修订时，应使⽤其最新版本。
定义本技术条件采⽤下列定义。
可曲挠橡胶接头指由织物增强的橡胶件与平形活接头或⾦属法兰组成，⽤于管道隔振降噪、补偿位移。
轴向位移指可曲挠橡胶接头在中轴线上的伸长量（见图1-a）或压缩量（见图1-b）。
横向位移指可曲挠橡胶接头在与中轴线相垂直的两个端⾯中⼼的相对位移（见图1-c）。
偏转⾓度指可曲挠橡胶接头两个端⾯的中⼼线与原中轴线形成的夹⾓之和（见图1-d），即为α1+α2。
图1 可曲挠橡胶接头的位移与偏转⾓度分类、命名与结构分类产品可分为同⼼同径、同⼼异径、偏⼼异径可曲挠橡胶接头三⼤类，并可按结构形式、连接形式和⼯作压⼒进⼀步分为:a) 按结构形式分为：单球体、双球体、弯球体；b) 按连接形式分为：法兰连接、螺纹连接；c) 接⼯作压⼒分为：0.6MPa、1.0MPa、1.6MPa、2.5MPa等。
可曲挠橡胶接头 刚度
可曲挠橡胶接头的刚度1. 引言可曲挠橡胶接头是一种用于连接管道和设备的重要组件，它具有良好的柔韧性和可曲挠性，能够吸收管道系统中的振动和位移，起到减震和补偿的作用。
然而，可曲挠橡胶接头的刚度是一个关键参数，它决定了接头在不同工况下的变形程度和受力情况。
本文将探讨可曲挠橡胶接头的刚度及其影响因素，并介绍一些常见的刚度调节方法。
2. 可曲挠橡胶接头的刚度定义可曲挠橡胶接头的刚度是指在给定的受力条件下，接头产生的变形与受力之间的关系。
一般来说，刚度越大，接头的变形越小，受力越大；刚度越小，接头的变形越大，受力越小。
可曲挠橡胶接头的刚度可以用刚度系数（K值）来表示，刚度系数的单位为N/mm。
3. 可曲挠橡胶接头刚度的影响因素可曲挠橡胶接头的刚度受多种因素的影响，下面将介绍几个主要的影响因素：3.1 橡胶材料的硬度橡胶材料的硬度是指橡胶的硬度，一般用硬度计来测量。
硬度越大，橡胶的刚度越大；硬度越小，橡胶的刚度越小。
因此，在设计可曲挠橡胶接头时，需要根据实际情况选择合适的橡胶材料硬度。
3.2 橡胶接头的几何形状可曲挠橡胶接头的几何形状也会影响其刚度。
一般来说，接头的直径越大，壁厚越大，刚度越大；直径越小，壁厚越小，刚度越小。
此外，接头的长度也会对刚度产生影响，长度越大，刚度越小；长度越小，刚度越大。
3.3 橡胶接头的层数可曲挠橡胶接头的层数也会影响其刚度。
一般来说，接头的层数越多，刚度越大；层数越少，刚度越小。
因此，在设计可曲挠橡胶接头时，需要考虑接头的层数对刚度的影响。
3.4 橡胶接头的预压力橡胶接头的预压力也会对刚度产生影响。
预压力越大，接头的刚度越大；预压力越小，接头的刚度越小。
因此，在安装可曲挠橡胶接头时，需要根据实际情况确定合适的预压力。
4. 可曲挠橡胶接头刚度的调节方法可曲挠橡胶接头的刚度可以通过一些方法进行调节，下面将介绍几种常见的调节方法：4.1 改变橡胶材料的硬度通过改变橡胶材料的硬度，可以调节可曲挠橡胶接头的刚度。
可曲挠橡胶接头套定额
可曲挠橡胶接头套定额可曲挠橡胶接头套是一种在管道系统中常用的连接元件。
它由橡胶制成，具有优异的耐压、耐腐蚀和耐磨性能，能够有效地减少管道系统中的振动和冲击。
可曲挠橡胶接头套被广泛应用于各类工业领域，如给排水系统、暖通空调系统、化工设备等。
根据国家标准，可曲挠橡胶接头套的定额应包括以下几个方面：首先是材料要求。
可曲挠橡胶接头套应选用高品质的橡胶材料制成，具有良好的弹性和耐久性。
同时，应确保橡胶材料不含有有害物质，符合环保要求。
其次是尺寸要求。
定额应包括可曲挠橡胶接头套的内径、外径、长度等尺寸要求。
这些尺寸直接关系到接头套的适用范围和安装要求，确保其能够准确地连接管道系统。
第三是性能要求。
定额应包括可曲挠橡胶接头套的压力承载能力、耐温范围、耐腐蚀性等性能要求。
这些性能指标是确保接头套在使用过程中能够承受外界环境的影响，保持其正常运行的重要因素。
最后是安装要求。
定额应包括可曲挠橡胶接头套的安装步骤和注意事项。
正确的安装能够确保接头套与管道系统的紧密连接，避免漏水和松动等问题的发生。
可曲挠橡胶接头套的定额是保证其质量和使用效果的基础。
只有按照定额要求选择和使用接头套，才能确保管道系统的正常运行和安全性能。
此外，定额还是对生产厂家和使用单位之间交流的重要依据，能够提高生产和施工的效率。
总之，可曲挠橡胶接头套定额的制定是非常重要的。
它涉及到接头套的材料、尺寸、性能和安装要求等方面，对于保证接头套的质量和使用效果是至关重要的。
合理制定和执行接头套定额，有助于提高管道系统的工作效率和安全性能，推动相关行业的发展。
可曲挠橡胶接头规格型号
可曲挠橡胶接头属于橡胶接头的一种,该产品频繁应用于管道系统.由于各种工程的管道系统,介质,使用环境等都不尽相同,因此在需要使用可曲挠橡胶接头的情况下对产品的标准需求也不尽相同.
一、按连接形式分类
按连接形式一般可分为三类：松套法兰式可曲挠橡胶接头、固定法兰式可曲挠橡胶接头和螺纹式可曲挠橡胶接头。
二、按产品结构分类
按产品结构一般分为五类：单球体可曲挠橡胶接头、双球体可曲挠橡胶接头、异径体可曲挠橡胶接头、弯球体可曲挠橡胶接头、风机盘管可曲挠橡胶接头。
三、按用途分类
按用途一般可分为三类：通用型可曲挠橡胶接头、耐油型可曲挠橡胶接头、耐热耐强腐蚀介质的特殊型可曲挠橡胶接头。
