电接点表、浮球液位控制器原理接线

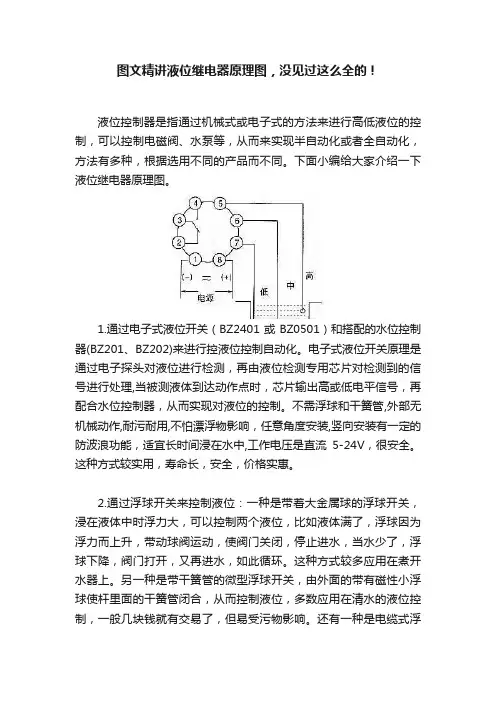

图文精讲液位继电器原理图，没见过这么全的！
图文精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
下面小编给大家介绍一下液位继电器原理图。
1.通过电子式液位开关（BZ2401或BZ0501）和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。
电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。
不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装,竖向安装有一定的防波浪功能，适宜长时间浸在水中,工作电压是直流5-24V，很安全。
这种方式较实用，寿命长，安全，价格实惠。
2.通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。
这种方式较多应用在煮开水器上。
另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。
还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。
这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。
但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。
使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。
电接点液位开关原理
电接点液位开关原理一、简介电接点液位开关是工业生产过程中常用的液位检测装置之一。
其原理是以液位高度为控制参数，通过控制开关，实现液位控制、报警、控制液位、输送等功能。
本文将详细介绍电接点液位开关的原理及其应用。
二、原理电接点液位开关通常由电气触点、浮子、管道和安装支架等部分组成。
当浮子在液面上下浮动时，通过杠杆将动力传到电气触点上，触点会打开或关闭电路，从而起到控制液位的作用。
电接点液位开关主要包括两种类型：一是开关型电液位控制器，它以液位高度点和低点作为开关触点的限制，改变电路的通断，通过控制接触器（或继电器）的启动来改变液位的高低。
二是变送器型电液位控制器，它可将液位变换为具有一定输出标准的量值信号，通过控制器来实现液位的测量、输出、控制等功能。
三、优点1、操作方便电液位控制器使用简单，可以便捷地进行安装，无需调试，操作简单方便，操作者只需要进行正常的电路接线即可。
2、安全可靠电接点液位开关采用低电压、低电流硬件设计，能够有效地防止漏电、过电流等，确保使用安全。
3、灵敏度高电接点液位开关液位控制精度高、稳定性好，可以确保液位的准确控制和安全运行，减少事故的发生。
4、多种应用场景电接点液位开关可以广泛应用于各种液体的控制，包括清水、污水、石油、化学药品、食品、医药、涂料、化工、机械等多个行业领域。
1、城市给排水系统电接点液位开关在城市给排水系统中应用广泛，可以控制水流、排放等流程，保证城市正常供水和排水的安全运行。
2、石油、化学工业石油、化学工业中的重要流程控制通常采用电液位控制器进行控制，以确保其在生产过程中的稳定性和安全性。
3、食品、医药工业4、冶金、机械工业电接点液位开关可以应用于冶金、机械工业中的液体控制领域，例如液晶显示器、半导体产业中的控制、输送领域等。
电接点液位开关是一种在工业生产过程中广泛应用的液位检测装置。
其优点在于操作方便、安全可靠、灵敏度高、应用范围广泛等特点。
正确使用和维护电接点液位开关，可以有效地提高生产效率和安全性，为企业的发展提供有力保障。
液位继电器的接线方法及工作原理
液位继电器的接线方法及工作原理
液位继电器是一种用于测量液体的液位并控制液位变化的电器设备。
它具有一种特殊的工作原理，可以根据液位的变化来触发继电器的工作状态。
液位继电器的接线方法如下：
1. 电源接线：将电源的正极连接到液位继电器的正极脚，将电源的负极连接到液位继电器的负极脚。
2. 液位传感器接线：将液位传感器的信号线连接到液位继电器的信号脚。
3. 控制设备接线：将控制设备（如报警器或电磁阀）的电源线连接到液位继电器的继电器输出端。
液位继电器的工作原理如下：
1. 液位传感器：液位继电器通常使用浸入式或接触式液位传感器来检测液位。
浸入式传感器通过接触液体来测量液位高度。
接触式传感器则使用浮球或其他浮体来测量液位。
2. 电路：液位继电器的电路通常由一个比较器和一个继电器组成。
比较器接收来自液位传感器的电压信号，并将其与预设电压阈值进行比较。
如果电压信号超
过或低于阈值，则比较器会触发继电器工作。
3. 继电器：当液位传感器所测量的液位高度超过或低于预设阈值时，比较器会产生一个电信号，触发继电器的工作。
继电器通常具有一个可切换的电动触点，可以控制外部的电气设备，比如打开或关闭控制设备。
综上所述，液位继电器通过不同的接线方法和特殊的工作原理来测量液体的液位并控制液位变化。
它可以根据液位的变化来触发继电器的工作状态，从而实现对液位的监测和控制。
液位继电器在工业领域和家庭日常生活中具有广泛的应用，特别是在液位监测、报警和自动控制方面发挥着重要作用。
19个常见液位计工作原理图，满足多种需要，动画展示很有趣！
19个常见液位计工作原理图，满足多种需要，动画展示很有趣！液位开关，顾名思义，就是用来控制液位的开关。
从形式上主要分为接触式和非接触式。
非接触式的如电容式液位开关,接触式的例如：浮球式液位开关、电极式液位开关、电子式液位开关。
电容式液位开关也可以采用接触式方法实现。
1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计原理：它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
浮球式液位传感器的原理图
浮球式液位传感器的原理图浮球液位传感器，顾名思义，就是利用浮子来检测液位的传感器。
具体有以下几种形式：一、传统玻璃管液位计加装红外监控装置传统玻璃管液位计就是在玻璃管中放一个浮子，浮子上下浮动就可以显示出水位高低。
但这种形式无法将液位信号转换为电信号来控制电气，所以传统玻璃管液位计无法完成液位的自动控制。
现在，GKY光电式探头夹采用红外线一收一发原理来检测液位，如下图。
浮子在玻璃管中随水位上下浮动。
当浮子挡住发射管发出的光线时，接收管就将液位信号发送出去。
这个信号接入GKY系列液位控制仪表/控制器/报警器就可以自动控制液位。
二、UQK浮球液位传感器UQK采用干簧管。
干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。
所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。
这就是UQK的液位控制/水位控制方式。
当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。
当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。
将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。
这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。
由于要考虑耐流问题，导线不能太细。
同时导线使用一段时间后，变得僵化发硬，翻转很不灵活。
于是浮子翻转有时高一点，有时低一点，上下限位置很不准确。
于是出现了定位准确的GSK方式。
三、GSK浮球液位传感器GSK也采用干簧管，它将干簧管固定在管壁内固定的位置。
浮子随着浮力沿着管壁上下滑动，见图3.1。
浮子内有磁铁，经过干簧管时，触点吸合。
干簧管触点也是直接串接交流接触器，可以控制水泵启动，见图3.2。
GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。
所以这种方式不能在污水中使用。
UQK、GSK可直接接220V或380V交流电，但干簧管因水位波动，触点频繁吸合，使用寿命大幅降低。
浮球式液位计的工作原理和正确使用方法 液位计工作原理
浮球式液位计的工作原理和正确使用方法液位计工作原理浮球式液位计由液位传感器和电流转换器两部分构成，浮球与液位同步变化，掌控弹簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4～20mA标准电流信号并叠加数字信号输出。
能对开口、密闭容器或地下池槽里的介质液位在仪表掌控室内进行显示、报警和掌控。
被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
浮球式液位计的工作原理及应用范围：1、工作原理：浮球连续式液位计是利用浮球内磁铁随液位的变化来更改本体杆内的电阻与磁簧开关所构成的分压电路，从而转换成分压信号，此分压信号可经过液位计变成4～20mA等标准工业信号，以检测液位。
磁簧开关的间隙愈小，精度越高。
此液位计还可搭配其他二次仪表作远距离指示，是一种原理简单，牢靠性较佳的液位指示器。
2、应用范围：浮球连续式液位计适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量为理想。
浮球式液位计的正确使用方法:（1）使用前首先检查液位计是否在检定周期内，否则，应进行校验，不合格适时更换。
（2）传感器应水平安装，下入长度应符合技术要求。
（3）传感器与防爆接线盒之间要连接紧固、严密，不得漏进雨水。
（4）接线要按使用说明书进行，不能短接或接错。
（5）浮球式液位计要工作在设定测量范围内，不得超量程工作。
超声波液位计两种故障及处理方法超声波液位计时一种非接触式测量储罐液位的仪表，具有使用快捷、性能稳定、牢靠性高等优点，适用于食品、饮料、制药等领域中。
今日我紧要来介绍一下超声波液位计两种常见故障及处理方法，希望可以帮忙到大家。
第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量。
浮球液位开关接线图
浮球液位开关接线图浮球液位开关原理动画图：
使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
重锤的装置法
将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
电缆浮球液位开关接线与原理
TK-DLYK电缆浮球液位开关接线与原理
电缆浮球液位开关接线：
1.上图是两种触点形式的接线图示：
2.常开触点常闭触点
3.将浮动开关的电线穿过塑料重锤。
4.用塑料扣套将重锤固定在所要设定水位的位置处电线上。
5.将电线拉到控制箱，尽量避免使用中间接头，若需有接头时，绝对不可将接头浸
入液体中。
6.使用棕色和黑色的电线：
7.浮球在下液位时，接点是不通的状态。
8.浮球在上液位时，接点是接通的状态。
9.使用蓝色和棕色的电线：
10.浮球在上液位时，接点是不通的状态。
11.浮球在下液位时，接点是接通的状态。
12.液位在浮标体下侧时,浮标下垂,棕色线(共线COM)与黑线(常开NC)处于断开状
态,棕色线与蓝色线(常闭NO)处于接通状态.
13.当液位上升,浮标体跟随浮起,并上扬28度左右（SUS材质开关为10度左右）
时,棕色线与黑色线闭合,棕色线与蓝色线断开.从而达到控制目的.
14.当液位下降时,浮标体跟随下降直到浮标体与水平线向下达28度左右（SUS材
质开关为10度左右）时,各控制点恢复起始状态.
电缆浮球液位开关原理：
TK-DLYK电缆浮球液位开关，利用重力与浮力的原理设计而成。
主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。
当浮球在液体浮力的作用下随液位的上升或下降到与水平呈一定角度时，浮球体内的驱动机构——驱动大容量微动开关，从而输出开（ON）或关（OFF）的信号，共报警提示或远程控制使用。
水位浮球开关怎么接线
水位浮球开关怎么接线?浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线，另一端接浮球，余下一根浮球线接火线就可以了。
用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。
浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接380V。
这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后，浮球触点断开，交流接触器自动停止抽水。
浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。
现在讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。
当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。
万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不再重复叙述了。
当排污泵过负载时，热继电器保护动作，切断相应的控制回路使排污泵停止运行，接通蜂鸣器控制回路，蜂鸣器发出声光报警，提醒维修人员检查维修，排除故障。
浮球开关水位控制器原理
浮球开关水位控制器原理为利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开（关）转换信号。
在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号。
浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、速度快、作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。
浮球液位开关原理
浮球液位开关原理
浮球液位开关是一种常用的液位控制器，它利用浮子的浮沉来控制液位的高低，从而实现对液体的自动控制。
其原理简单、可靠，广泛应用于各种工业领域。
本文将介绍浮球液位开关的原理及其工作过程。
浮球液位开关主要由浮球、传感器、电路板和输出控制装置等部分组成。
当液
位上升或下降时，浮球会随之浮沉，传感器通过检测浮球的位置来判断液位的高低。
一般来说，浮球液位开关有两种工作方式，一种是通过浮球的浮沉来控制液位的开关量输出；另一种是通过浮球的位置来控制液位的模拟量输出。
在浮球液位开关的工作过程中，当液位上升到设定值时，浮球会随之上升，传
感器会检测到这一变化，并将信号传输至电路板。
电路板会根据接收到的信号来控制输出装置的工作，从而实现对液位的控制。
当液位下降到设定值时，浮球会下降，传感器同样会检测到这一变化并传输信号至电路板，电路板再次根据信号来控制输出装置的工作。
浮球液位开关的原理简单易懂，工作稳定可靠。
它可以实现对液位的自动控制，避免了人工操作的繁琐，提高了生产效率。
在工业生产中，浮球液位开关被广泛应用于各种液体的液位控制，如水、油、化工原料等。
它不仅可以实现对液位的精准控制，还可以保证生产过程的安全稳定。
总的来说，浮球液位开关是一种简单、可靠的液位控制器，其原理和工作过程
都非常清晰易懂。
它在工业生产中发挥着重要的作用，为生产过程提供了便利和保障。
希望本文对浮球液位开关的原理有所了解，对读者有所帮助。
连杆浮球液位开关的原理和接线盒图解
连杆浮球液位开关的原理＊接线盒图解产品原理：连杆浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
常开和常闭是没有注入液体时的状态。
连杆浮球液位开关为定制品，依照被测液体的温度、压力、比重、耐酸碱等特性，选择适合规格的浮球。
选购时还需确定接续规格（法兰安装或螺纹安装等），各动作点位置，动作形式（常开或常闭）和总长。
产品特点：磁簧开关触点材料为铑（表层覆盖氧化铑），接点寿命可达200万次。
磁簧开关的特殊处理可使其在200℃高温下正常使用。
可实现多点控制，每个控制点的位置可根据客户需要定制。
所有开关的出线都集中在接线盒里面，施工简单方便，降低配线成本。
接线盒防护等级IP65以上，可根据需要配置本安防爆和隔爆型接线盒。
整体性能可靠。
有SUS304、SUS316L、PP、PVDF、PTFE等材质可供选择。
长度可任意定制（Lmax≤5m）浮球规格：浮球型号 尺寸A×B×C （mm ） 材质密度g/cm3 耐温℃ 耐压Kg/cm2 S1 28×28×9.5 SUS316L 0.8 200 10 S2 38×26.5×9.5 SUS316L 0.5 200 12 S3 45×55×15 SUS316L 0.65 200 15 S4 24×24×9.5 SUS316L 0.8 200 15 S5 24×28×9.5 SUS316L 0.75 200 15 S6 40×38×15.5 SUS316L 0.7 200 15 S7 41×51×15.5 SUS316L 0.7 200 15 S8 56×61×15.5 SUS316L 0.6 200 15 S9 75×75×22.5 SUS316L 0.55 200 15 S10 89×95×34.5 SUS316L 0.5 200 15 S11 28×30×9.5 SUS316L 0.5 200 15 S12 52×52×15 SUS316L 0.55 200 30 S13 75×75×23 SUS3040.65 200 64 S14 120×120×23 SUS3040.65 200 64 P1 26×18×10 PP 0.8 80 4 P248×50×20PP0.8804F1 55×70×23 PVDF 0.9 150 3接线盒图：B 型 E 型材质：铝合金 材质：铝合金 防护等级：IP6 防护等级：IP6F 型 P 型材质：SUS304 材质： 聚碳酸酯 防爆等级：Exd ⅡBT1~T6 防护等级：IP66/67产品尺寸图LG-E-DQ-S1 LG-E-EM-S1LG-B-FM-S3 LG-B-FQ-S3LG-E-SS-S4-1 LG-E-SS-S4LG-P-SS-P2LG-P-SS-P2-4产品选型。
浮球液位控制器原理
浮球液位控制器原理
浮球液位控制器是一种常见的液位控制装置，其原理基于浮球的浮沉运动来感知液位变化，并通过控制输出信号来控制液位高低。
浮球液位控制器通常由浮球器、浮球、传感器和输出装置组成。
浮球器被安装在液体容器内部，当液位变化时，浮球会随着液位的升降而相应地浮沉。
传感器感知浮球的位置变化，将其转换为电信号输入到控制系统中。
控制系统会根据接收到的信号，判断液位的高低，并通过输出装置来控制液位。
浮球液位控制器的工作原理基于浮力原理。
当液位上升时，浮球会随之上升，浮力也会随之增大。
传感器感知到浮球位置的上升，将信号反馈给控制系统。
控制系统会根据设定的液位值来判断是否需要控制输出。
当液位升高到设定值时，控制系统将通过输出装置发出控制信号，用于控制液位的下降，例如通过排液阀的开启或关闭来实现。
相反，当液位下降到设定值时，控制系统将停止输出信号，从而控制液位的升高。
通过浮球的浮沉运动和传感器的反馈，浮球液位控制器能够实时感知并控制液位的变化。
它广泛应用于各种液体容器的液位控制领域，例如水池、酒精罐、石油储罐等。
浮球式液位开关
47
Kewill Automatic Inc.Germany
接线图 尺寸图
IP65
1
L＋
常开输出
2
L-
1 L＋
常闭输出
2 L-
1 L＋
模拟输出 2
L-
浮球式液位开关（计） LV30系列
原理，结构
LV30系列产品分为模拟输出型和开关量输出型两种。 模拟量输出型：磁性浮球随液位的变化不断触发检测杆中的磁簧开关,使得传感 器的总电阻发生变化，该信号被变送器转换成标准4…20mA信号输出。 开关量量输出型：液位上升或下降时，带动不锈钢磁性浮球上下移动,浮球触发 检测杆中的的磁簧开关，发出信号。
250
测量范围 250mm
500
测量范围 500mm
750
测量范围 750mm
1000
测量范围 1000mm
1250
测量范围 1250mm
1500
测量范围 1500mm
S
开关量输出型
A
模拟量输出型 4…20mA
1
浮球数：1个
2
浮球数：2个（仅限开关输出型产品）
Байду номын сангаас
3
浮球数：3个（仅限开关输出型产品）
4
浮球数：4个（仅限开关输出型产品）
特点
价格低廉，寿命长，可用于对液位的限位监控或连续监控。开关量型可提供多球 多点监控，模拟量型可与监控仪表配合使用，实现上下限报警或连续控制。
应用
用于密度≥0.75g/cm3的液位测量
技术参数
●最大压力： ●介质温度： ●介质密度： ●输出 开关量输出型:
模拟量输出型:
●防护等级： ●接线方式: ●材料: ●过程连接:
浮球液位控制器原理
浮球液位控制器原理
浮球液位控制器是一种常用的液位控制装置，它通过浮球的浮
沉来实现对液位的监测和控制。
其原理简单而有效，下面我们来详
细介绍一下浮球液位控制器的工作原理。
首先，浮球液位控制器由浮球、传感器、控制阀等部件组成。
当液位上升时，浮球随之上升；当液位下降时，浮球也随之下降。
传感器通过监测浮球的位置来实时获取液位信息，然后传输给控制
阀进行相应的调节。
其次，浮球液位控制器的工作原理是基于阿基米德原理的。
根
据阿基米德原理，当一个物体浸没在液体中时，所受的浮力等于所
排开的液体的重量。
因此，浮球的浮沉可以反映出液体的液位高低。
另外，浮球液位控制器通过传感器实时监测浮球位置，将浮球
位置信息转化为电信号，并传输给控制阀。
控制阀根据接收到的信号，来控制液体的流入和流出，从而实现对液位的稳定控制。
此外，浮球液位控制器还可以根据需要进行智能化设计，加入
温度、压力等传感器，实现对多参数的监测和控制。
这样可以更加
全面地了解液体的状态，提高控制的精准度和稳定性。
总的来说，浮球液位控制器是一种简单而有效的液位控制装置，其原理基于阿基米德原理，通过浮球的浮沉来实现对液位的监测和
控制。
同时，通过传感器和控制阀的配合，可以实现对液位的稳定
控制，甚至实现多参数的智能监测和控制。
浮球液位控制器在工业
生产和生活中有着广泛的应用，为液位控制提供了一种简单而可靠
的解决方案。
液位继电器的接线方法及工作原理
液位继电器的接线方法及工作原理
液位继电器是一种用于测量液体的液位高低并控制电器设备的装置。
其接线方法和工作原理如下：
接线方法：
1. 首先，将继电器的线圈接入电路中，一端连接电源的正极，另一端连接电源的负极。
2. 将继电器的触点接入控制电器设备的电路中，一端连接控制电器设备的输入信号，另一端连接控制电器设备的接地。
工作原理：
1. 当液体的液位高于或等于设定的液位高度时，液位继电器的浮球或浮子上浮，使得继电器的触点闭合。
2. 当液体的液位低于设定的液位低度时，液位继电器的浮球或浮子下沉，使得继电器的触点断开。
3. 当继电器的触点闭合时，控制电器设备会被启动或开启；当继电器的触点断开时，控制电器设备会被停止或关闭。
4. 通过设定液位继电器的液位高度，可以实现对液体的精确控制和保护。
例如，在液位过高时可以停止液体的注入，以避免溢出或损坏设备；在液位过低时可以停止液体的排出，以防止设备无液运行。
总的来说，液位继电器通过感知液位的变化，利用浮球或浮子的上浮或下沉来控制继电器的触点闭合或断开，从而实现对电器设备的控制和保护。
浮球液位控制器接线图
浮球液位控制器接线图
一般为三线制，，用两个浮球，自然下垂时，找出常闭点。
低位的浮球并联于启动按钮，高位的浮球串联于停止按钮。
很多时候，大部分朋友对于购买了浮球液位开关但是确不知道如何与外部电路连接而烦恼，而去问厂家的话也不一定能够得到答案。
因为很多厂家都只是对本身产品比较了解，对于如何与外部线路连接也分为两种情况：
第一种是工厂型：不知道如何与设备上的线路连接而起到检测水位，输出开关量信号，一般这种情况需要厂家解决机会很少，大部分工厂都会有自己的电路设计师等。
第二种为家用型：这种就是最主要需要解决问题的用户群体，因为大部分的都是属于家庭型用户，也就是基本上不会花费成本去聘请电工人员，而只是自己懂得点简单的电路或者说对于自己的产品是比较懂的，但是涉及到如何连接浮球液位开关使其达到检测水位自动加水或者抽水的功能就不知道了。
下面驰诚电子为大家整理了一份外部连接电路图，但是仅限使用于电缆式类别，因为此类别比较适用于于家庭型用户，成本低及安装、电路等各方面都简单。
接线图如下：。
污水处理常用液位计中连杆浮球液位计的原理及安装
污水处理常用液位计中连杆浮球液位计的原理及安装废水处理工程中，结合项目部工程师们在设备操作方面的经验，本文就给大家介绍污水处理常用液位计中连杆浮球液位计的工作原理及怎样安装。
1、工作原理连杆浮球液位开关分为基本型和可调型。
基本型出厂时已将液位开关的接点依据用户要求调好，可以直接安装使用。
而可调型的开关接点则可以根据现场要求由现场操作人员进行调整，使用方便、灵活。
LSL连杆式浮球液位开关分接线盒、连杆、浮球等部分。
在不锈钢连杆内对应每个控制液位点均装有一个磁感应开关，浮球内装有只在某一个层面产生强磁的特殊磁束单元。
浮球随液位变化并作用于浮球磁感应开关时（同一水平位置），接点动作并输出接点状态信号；当液位下降没有浮力作用于浮球时，浮球保持常态。
浮球上下添加不锈钢止位环，以锁定浮球的活动范围。
2、连杆浮球液位开关的使用重点注意事项（1）浮球开关所接电路电压必须小于磁簧开关最高电压，电流必须小于其最大工作电流。
（2）浮球开关连接在电路中，其起动电流必须小于1A(或0.5A)。
（3）浮球开关连接在电路中，其消耗功率最大为10W、20W、40W、50W，若电路的功率大于其额定功率，可能会导致磁簧烧毁。
（4）浮球开关必须经过继电器然后再控制其它负载，也可以给PLC直接采集信号。
（5）浮球开关应避开大的变频器及大功率的电动机和电容器。
（6）浮球开关所控制位置出厂前已设定好，请不要随意移动固定浮球用环扣位置，环扣移动将可能导致浮球开关信号输出错误或无信号输出。
3、电缆浮球液位开关的安装说明（1）安装位置应远离进水口，否则开关会因进水口的波动大而造成误动作。
（2）若开关装置于混凝土池壁，可加装L型角钢支架。
（3）若开关装置于搅拌区域，可安装防波管或防波挡板。
（4）选择管的内径大于浮球直径的法兰连接管。
（5）配线时建议使用Φ8mm多芯电缆。
（6）被控制线路负载必须与开关接点容量相匹配。
（7）被测液体的比重必须大于浮球比重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无囊、有气泵形式的稳压罐，其内部是空的；
有电接点压力表控制气压泵启停；而浮球液位控制器控制罐内水位的高低（一般不超过2/3高度）；
浮球液位控制器 3棵线引出
常态时高水位触点常闭，低水位触点常开
电接点压力表
有三根接线，一根是公用的，表针是可调的，下面的指针是下限，接低压启动控制继电器；上面的指针是上限，接高压停止继电器，公用线是高低压控制的公用线。
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。
光有电接点压力表是不够的，还要有控制泵的自动控制箱。
增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
