浮球式液位开关说明书
浮球水位开关如何控制水泵供水、排水
浮球水位开关如何控制水泵供水、排水浮球水位开关是结构简单、使用方便的液位开关。
浮球水位开关浮球水位开关是由浮球、重锤、导线组成。
导线从重锤的中心位置穿过，浮球与重锤之间的距离根据需要设定，浮球与重锤之间的距离确定后应与导线线之间加已固定。
重锤应放在水位的一半位置。
浮球水位开关悬挂示意图浮球水位开关的导线是由黑、棕、蓝三线组成，黑色为公共端，黑、棕为常开触点，黑、蓝为常闭触点浮球水位开关的导线浮球的内部由一个微动开关与一颗钢珠组成，当浮球低于重锤时，钢珠滞留底部，微动开关不动作。
当浮球高于重锤时上浮时，钢珠向另一个方向滚动，撞击微动开关时，微动开关动作，常开触点闭合，常闭触点断开。
黑、棕、蓝三线是微动开关的引出线。
微动开关浮球水位开关通常在排水系统中使用常开触点。
在供水系统中使用常闭触点。
排水系统排水系统在排水系统中使用浮球开关的常开触点，黑、棕两线，蓝色线不接。
当浮球在低水位时，浮球黑、棕两线不导通，接触器、电机不工作。
当水槽水位上升，浮球上浮，微动开关动作，黑棕两线导通，接触器、电机通电进行排水。
小功率水泵直接控制功率低于350W的单相水泵，可以直接使用浮球开关控制。
当水泵电机功率过大时，或采用三相电机时，采用浮球水位开关应控制接触器，由接触器控制电机的通断。
自动手动控制排水自动/手动排水，手动部分为接触器的启、保、停电路。
自动部分为浮球水位开关控制接触器。
供水系统供水系统在供水系统中使用浮球开关的常闭触点，黑、蓝两线，棕色线不接。
当浮球在低水位时，浮球黑、蓝两线导通，水泵电机工作。
当水槽水位上升，浮球上浮，微动开关动作，黑蓝两线断开，水泵停止。
小功率水泵直接控制自动/手动供水系统自动/手动供水，手动部分为接触器的启、保、停电路。
自动部分为浮球水位开关控制接触器。
— END —。
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
UQK浮球液位计使用说明书
UQK浮球液位计使用说明书
UQK型磁浮球液位计主要由磁浮球、传感器、变送器三部分组成。
当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出。
UQK-2型在变送器头部配LED数字表头，增加了被测液位的就地指示。
基本参数
测量范围L：≤6000mm
介质温度：≤120℃
介质粘度：≥0.1Pa.S
介质比重：≥0.8（浮球φ75）；<0.8（浮球φ95）
容器法兰：DN80 ~ DN150
压力等级：0.6—6.3MPa
输出信号：4—20mA.DC
供给电源：24V.DC±5%
测量精度：L=500-1000mm，≤±1.5%FS，>1000mm，≤±1.0%FS
负载电阻：0-750Ω
接线图
4~20mA
直流电源
OUT TEST
A
数显表
4~20mA
UQK-1是安装在容器上部，打开接线盒盖，接入引出线，注意正负板不能接错，盖上盒盖并按紧螺钉使引出线固定，按线参照UDZ-3及其注意事项。
UQK-2是带LED表头的，打开显示盖，拨出LED表头，中间二个接线端子“+”、“-”，接入引出线，注意正负数不要接错，插上LED表头，盖上显示盖。
LED显示液位高度。
常州华音电子有限公司。

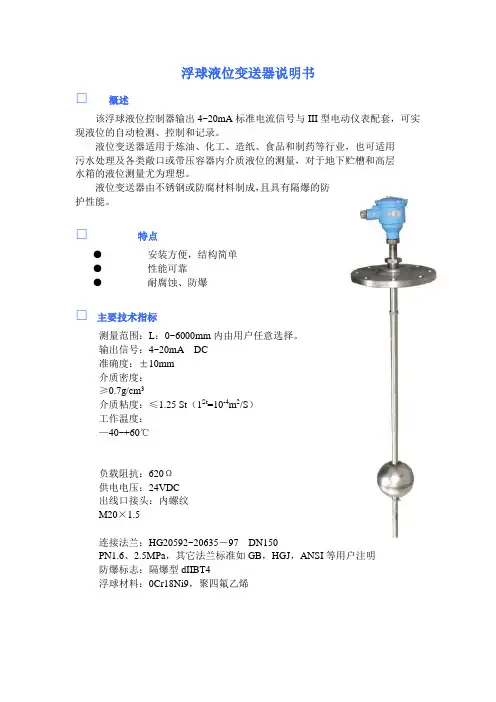

浮球液位变送器说明书
浮球液位变送器说明书
□概述
该浮球液位控制器输出4~20mA标准电流信号与III型电动仪表配套，可实现液位的自动检测、控制和记录。
液位变送器适用于炼油、化工、造纸、食品和制药等行业，也可适用
污水处理及各类敞口或带压容器内介质液位的测量，对于地下贮槽和高层
水箱的液位测量尤为理想。
液位变送器由不锈钢或防腐材料制成，且具有隔爆的防
护性能。
□特点
●安装方便，结构简单
●性能可靠
●耐腐蚀、防爆
□主要技术指标
测量范围：L：0~6000mm内由用户任意选择。
输出信号：4~20mA DC
准确度：±10mm
介质密度：
≥0.7g/cm3
介质粘度：≤1.25 St（1St=10-4m2/S）
工作温度：
—40~+60℃
负载阻抗：620Ω
供电电压：24VDC
出线口接头：内螺纹
M20×1.5
连接法兰：HG20592~20635－97 DN150
PN1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明
防爆标志：隔爆型dIIBT4
浮球材料：0Cr18Ni9，聚四氟乙烯。

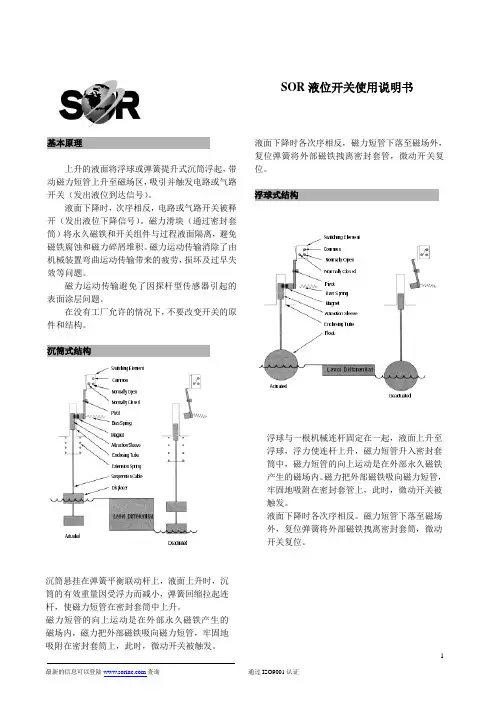

SOR液位开关使用说明书
基本原理上升的液面将浮球或弹簧提升式沉筒浮起，带动磁力短管上升至磁场区，吸引并触发电路或气路开关（发出液位到达信号）。
液面下降时，次序相反，电路或气路开关被释开（发出液位下降信号）。
磁力滑块（通过密封套筒）将永久磁铁和开关组件与过程液面隔离，避免磁铁腐蚀和磁力碎屑堆积。
磁力运动传输消除了由机械装置弯曲运动传输带来的疲劳，损坏及过早失效等问题。
磁力运动传输避免了因探杆型传感器引起的表面涂层问题。
在没有工厂允许的情况下，不要改变开关的原件和结构。
沉筒式结构液面下降时各次序相反，磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套管，微动开关复位。
浮球式结构SOR液位开关使用说明书浮球与一根机械连杆固定在一起，液面上升至浮球，浮力使连杆上升，磁力短管升入密封套筒中，磁力短管的向上运动是在外部永久磁铁产生的磁场内。
磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套管上，此时，微动开关被触发。
液面下降时各次序相反。
磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套筒，微动开关复位。
沉筒悬挂在弹簧平衡联动杆上，液面上升时，沉筒的有效重量因受浮力而减小，弹簧回缩拉起连杆，使磁力短管在密封套筒中上升。
磁力短管的向上运动是在外部永久磁铁产生的磁场内，磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套筒上，此时，微动开关被触发。
引压口联接外浮筒接管应当平直且不受干扰，控制头与外浮筒垂直中心线在3℃内。
注意：顶装式控制头与容器法兰或短管安装成与容器的垂直或水平中心线不超过3℃。
（即：外浮筒式与顶装式均应垂直安装）接管长度应控制在最小，以使开关整体更稳定。
如有需要，应采用接管悬挂或支承装置。
控制机构在液体中动作，接管中很可能堆积沉淀物，应采用“T”形或“+”形管接头，允许定期清洗接管。
排污阀及吹扫阀可用于清洁外浮筒和接管。
正常运行中，所有接管上阀门应完全打开，因为限流可能导致误动作。
警告：介质温度超过232℃时，不推荐在外浮筒上使用保温材料。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。
FOXC UQK6XXX高温高压浮球(浮筒)液位开关 说明书
操作手册OPERATION MANUAL高温高压浮球(浮筒)液位开关HIGH TEMPERATURE HIGH PRESSURE FLOAT(DISPLACER) LEVEL SWITCHUQK6XXX上海星申仪表有限公司SHANGHAI XINGSHEN INSTRUMENT CO.,LTDTEL ：+86-021-********，58309977 FAX ：+86-021-******** E-mail: 8800@厂址：上海市浦东新区行南路349弄50号 P.C.：200122CAT. NO.VER. NO.UQK6000-2009XSKG-001UQK-6XXX系列浮球(浮筒)液位开关一、概述UQK-6000/6100系列浮球液位开关和UQK-6200系列浮筒液位开关是根据高温高压使用场合设计制造的，产品引用ANSIB31.1标准设计，采用先进的三磁机构开关，结构合理、可靠性高、能在恶劣工况条件下准确识别液位，进行开关动作。
适用于石油、化工、电力、食品、医药等行业对生产过程中各种的高温、高压及敞口容器液位的控制、报警和故障联锁等。
UQK系列产品在设计制造时，充分考虑石油化工行业引进设备中过程连接形式的不同，设计多种安装方式，结构多样是欧美同类开关的理想替代产品。
二、工作原理UQK-6000系列浮球液位开关是基于阿基米德浮力原理工作，浮球（浮筒）随液位同步变化，使与浮球刚性连接的磁性轴套也作相应变化，进入磁场作用区间，通过磁耦合引起对应磁钢驱动开关吸合，发出开关通断信号。
液位下降，磁钢在弹簧作用下释放，开关触点恢复常态，从而实现对液位控制、报警、故障联锁等功能。
UQK-6100系列浮球液位开关是基于阿基米德浮力原理工作，当浮球随液位上升或下降时，一级磁铁在压力管内部上下运动。
在表壳内压力管的外面安装有一个可上下调整的机械开关，一级磁铁上下运动，通过磁力耦合带动二级磁铁动作，磁驱动使三级磁铁随之动作来操作开关的关断动作。
连杆浮球液位开关说明书
在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。
二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。
2.安装在有搅拌的环境中，可安装防波管或挡板。
3.安装的预留孔必须大于浮球的直径。
4.控制线路负载不能超负载使用即小于开关的触点容量使用。
5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。
6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。
1
日常维护
1.定期清除浮球上的污垢。
2.检查环扣上的螺钉是否有松动。
开箱及检查
1.包装应完好无损。
2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。
1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。
UQK-400 浮球液位控制器 使用说明书
UQK-400FLOAT LEVEL SWITCHUQK-400型浮球液位控制器使用说明书UQK-400-DT-JS-1019-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1 安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2 产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (4)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (5)4外形尺寸示意图 (5)5开箱及检查 (6)5.1开箱验货注意事项 (6)5.2检查内容 (6)6安装 (6)6.1安装工具 (6)6.2安装技术要求 (6)6.3安装操作过程 (6)7调试 (7)7.1调试准备 (7)7.2电气接线 (7)7.3调试操作过程 (8)8注意事项 (8)9 故障分析与排除 (8)10拆卸 (8)10.1警告 (8)10.2废物清除 (8)11产品认证 (9)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
麦克传感器 连杆浮球液位开关 说明书
产品简介动作原理利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。
下图为常闭（ＮＣ）及常开（ＮＯ）时浮球开关的相对位置常闭（Ｎ．Ｃ．）当液位上升时磁簧开关不导通在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环形磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
常开（Ｎ．Ｏ．），当液位上升时磁簧开关接通·可作多点控制，控制开关位置可以随着使用 者需要定制。
·使用磁簧开关不需供应电源，接点寿命可达 ２００万次。
·所有的开关出线在接线盒，外部施工配线 成本低廉。
·多个开关控制点和其他形式的液位开关比较， ＭＣ（Ｄ）型的单价最低。
·接线盒的防护等级皆在ＩＰ－６５以上。
·有ＰＶＤＦ、ＰＰ、ＰＶＣ塑料材质及ＳＵＳ３０４、 ＳＵＳ３１６金属材质，因此不管酸碱液、溶剂 或各种燃油，皆有合适产品可配合使用。
·磁簧开关与导线完全和液体隔离，因此在 高温、高压设备上亦可安全使用。
特点适用行业造船工业、发电机设备、石油化学、食品工业、废水或净水设备、电子工业、染整工业、化学工业、橡胶及塑胶工业、油压机械等。
电气特性规格浮球材质适用范围优化学特性优开关节电保护线路电感性负载电容性负载当磁簧开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，当磁簧开路瞬间，接点间将承受一高感应电压。
这样的感应电压将造成磁簧开关的损坏或严重缩短磁簧开关的使用寿命。
因此建议一些保护线路如：ＲＣ（缓冲器）、变阻器、二极体。
（参考图四）当磁簧开关使用在电容性负载的线路中如：电容器、白热灯泡、很长的电绕线等，在开关的接点间将产生一个骤升（突波）电流。
因此建议一些保护线路：如突波吸收器或限流电阻器。
（参考图五）（图四）电感负载电容性负载电感负载ＲＣ电路与开关并联将骤升电流旁路灯泡负载（变阻突波吸收电路）电感负载电阻与开关串联以限制骤升电流﹡请勿直接连接于电磁阀、马达或电磁开关（图五）接线盒规格防爆电缆接头材质：橡胶垫圈－－－ＮＢＲ 本体－－－铝合金（３／４＂ＮＰＴ） 不锈钢（１／２＂ＮＰＴ）注１：要求环境温度为－１０－６０℃注２：防爆电缆接头为选购品，如有需要敬请与本公司商洽。
北京海瑞拓仪表有限公司 浮球液位计(开关)说明书
D
低密度型（介质密度 0.5～ 0.75g/cm3）：压力 2.0MPa
0 无报警点
报警选项
1 有 1 报警点 2 有 2 报警点 3 有 3 报警点
4 其他 1 螺纹连接,带接线盒 2 法兰连接,带接线盒 3 法兰连接,带接线盒和现场显示 P 非防爆型
过程连接 防爆选项
F 防爆型
X 客户的其他要求
拆出仪表
拆盖检查 取出芯板
排除方法 更换保险管 紧固螺钉 通电 更换接线 更换接线 重新固定喉箍位 置 紧固螺钉 更换干簧管 更换接线 去掉障碍 更换干簧管 补焊漏处，检修芯 板 重新接线 检查，更换
■运输与贮存
●制造厂发往用户的产品都有良好的内外包装,可适应正常的运输,当用户进行二次运输或开箱 后又运输时,应保持原来完整的包装,运时小心轻放、不可倒置,并防止雨淋,曝晒及强裂的冲击 震动,当产品长期不使用时应原包装贮放在温度为-25～55℃,湿度不大于 90％,且无腐蚀性及有 害气体的环境中。
●工作压力（MPa）：常压，1，2
●介质温度（℃）：-20～125 ●相界面密度差（g/cm3）：0.2
●介质粘度（Pa·S）：≤0.05
●介质密度(g/cm3)：0.35～0.5，0.5～0.75，0.75～1.5 ●外壳防护等级：IP54
●显示仪表：XMT—124D 数字显示仪表（带上、下限报警并可设定，可带 4～20mA 输出信号） 外型尺寸 160×80×180（长×宽×深）；WP-T80 数字+LED 显示仪表（带 4～20mA 输出,可 任意设定报警点，测量范围可在 6m 内任意调节。显示仪表装于安全场所。
●自发货之日起一年内，产品因制造质量不良而不能正常工作时，工厂将无偿为用户修理或更换。
小型浮球液位开关 说明书
小型浮球液位开关产品原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点磁簧开关，再将中空而内部有环形磁铁的浮球固定在杆径内磁簧开关相关位置上，浮球比重小于液体密度，液体使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
常开和常闭是没有注入液体时的状态。
产品特点：磁簧开关触点材料为铑（表层覆盖氧化铑），接点寿命可达200万次。
磁簧开关的特殊处理可使其在200℃高温下正常使用。
浮球开关整体性能可靠，多种材质和规格可供选择。
型号：LS-S1A1，LS-S2A1，LS-S1A38，LS-S1A38，LS-S1A2，LS-S2A2，LS-S1A3，LS-S2A3，LS-SYZ-2，LS-SYZ-2H，LS-YZ-1，LS-YZ-2，LSP-001， LSP-002型号：LS-S1A1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～120℃o浮球尺寸：φ28×28×φ9.5o材质：SUS304 or SUS316Lo过程连接：1/8″PF（可定制）型号：LS-S2A1o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.8g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ28×28×φ9.5 o 材质：SUS304 or SUS316L o 过程连接：1/8″PF （可定制）型号：LS-S1A38o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1S316L o /8o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1/S316L o 8″PF （可定制）型号：LS-S1A2o 技术参数VAC/200VDCo 接点容量：70Wo 最高工作电压：240o 最大开关电流：0.7A o 最大压力：15Kg/cm 2 o 浮球比重：0.65g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ45×55×φ15 o 材质：SUS304 or SUS316L o 过程连接：3/8″PF （可定制）o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：15Kg/cm 2o浮球比重：0.65g/cm3o工作温度：-20～120℃o浮球尺寸：φ45×55×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF可定制型号：LS-S1A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF（可定制）型号：LS-S2A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15o材质：SUS304 or SUS316Lo过程连接：3/8″ PF（可定制）型号：LS-SYZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-SYZ-2Ho技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-YZ-1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5）型号：LS-YZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5型号：LSP-001型号：LSP-002公司名称 :佛山市斯凯韦尔电子有限公司公司地址 :佛山市禅城区人民西路13号6栋4层联系人 :刘锋139****5588电话号码 :86-757-82323721 82208956传真号码 :86-757-82514068网址 :E-mail :***************连杆浮球液位开关产品原理：连杆浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
SOR液位开关使用说明书
SOR液位开关使用说明书SOR液位开关使用说明书SOR液位开关基本原理上升的液面将浮球或弹簧提升式沉筒浮起，带动磁力短管上升至磁场区，吸引并触发电路或气路开关（发出液位到达信号）。
液面下降时，次序相反，电路或气路开关被释开（发出液位下降信号）。
磁力滑块（通过密封套筒）将永久磁铁和开关组件与过程液面隔离，避免磁铁腐蚀和磁力碎屑堆积。
磁力运动传输消除了由机械装置弯曲运动传输带来的疲劳，损坏及过早失效等问题。
磁力运动传输避免了因探杆型传感器引起的表面涂层问题。
在没有工厂允许的情况下，不要改变开关的原件和结构。
SOR液位开关沉筒式结构沉筒悬挂在弹簧平衡联动杆上，液面上升时，沉筒的有效重量因受浮力而减小，弹簧回缩拉起连杆，使磁力短管在密封套筒中上升。
磁力短管的向上运动是在外部永久磁铁产生的磁场内，磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套筒上，此时，微动开关被触发。
液面下降时各次序相反，磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套管，微动开关复位。
SOR液位开关浮球式结构浮球与一根机械连杆固定在一起，液面上升至浮球，浮力使连杆上升，磁力短管升入密封套筒中，磁力短管的向上运动是在外部永久磁铁产生的磁场内。
磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套管上，此时，微动开关被触发。
液面下降时各次序相反。
磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套筒，微动开关复位。
SOR液位开关引压口联接外浮筒接管应当平直且不受干扰，控制头与外浮筒垂直中心线在3℃内。
注意：顶装式控制头与容器法兰或短管安装成与容器的垂直或水平中心线不超过3℃。
（即：外浮筒式与顶装式均应垂直安装）接管长度应控制在最小，以使开关整体更稳定。
如有需要，应采用接管悬挂或支承装置。
控制机构在液体中动作，接管中很可能堆积沉淀物，应采用“T”形或“+”形管接头，允许定期清洗接管。
排污阀及吹扫阀可用于清洁外浮筒和接管。
正常运行中，所有接管上阀门应完全打开，因为限流可能导致误动作。
SOR开关说明书
∙SOR液位开关使用说明书∙SOR液位开关使用说明书SOR液位开关基本原理上升的液面将浮球或弹簧提升式沉筒浮起，带动磁力短管上升至磁场区，吸引并触发电路或气路开关（发出液位到达信号）。
液面下降时，次序相反，电路或气路开关被释开（发出液位下降信号）。
磁力滑块（通过密封套筒）将永久磁铁和开关组件与过程液面隔离，避免磁铁腐蚀和磁力碎屑堆积。
磁力运动传输消除了由机械装置弯曲运动传输带来的疲劳，损坏及过早失效等问题。
磁力运动传输避免了因探杆型传感器引起的表面涂层问题。
在没有工厂允许的情况下，不要改变开关的原件和结构。
SOR液位开关沉筒式结构沉筒悬挂在弹簧平衡联动杆上，液面上升时，沉筒的有效重量因受浮力而减小，弹簧回缩拉起连杆，使磁力短管在密封套筒中上升。
磁力短管的向上运动是在外部永久磁铁产生的磁场内，磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套筒上，此时，微动开关被触发。
液面下降时各次序相反，磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套管，微动开关复位。
SOR液位开关浮球式结构浮球与一根机械连杆固定在一起，液面上升至浮球，浮力使连杆上升，磁力短管升入密封套筒中，磁力短管的向上运动是在外部永久磁铁产生的磁场内。
磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套管上，此时，微动开关被触发。
液面下降时各次序相反。
磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套筒，微动开关复位。
SOR液位开关引压口联接外浮筒接管应当平直且不受干扰，控制头与外浮筒垂直中心线在3℃内。
注意：顶装式控制头与容器法兰或短管安装成与容器的垂直或水平中心线不超过3℃。
（即：外浮筒式与顶装式均应垂直安装）接管长度应控制在最小，以使开关整体更稳定。
如有需要，应采用接管悬挂或支承装置。
控制机构在液体中动作，接管中很可能堆积沉淀物，应采用“T”形或“+”形管接头，允许定期清洗接管。
排污阀及吹扫阀可用于清洁外浮筒和接管。
正常运行中，所有接管上阀门应完全打开，因为限流可能导致误动作。
海林自控 FQF 系列浮球阀 使用说明书
浮球阀使用说明书一、产品概述FQF系列浮球阀是一种自动开启、关闭管路，以Array控制水箱（或水池）液位的阀门。
浮球阀由浮球、连杆和阀体组成。
浮球阀主要安装于水箱进水口，阀门的开关由浮球自动控制；当水位下降到设定水位时，浮球跟着下降带动阀芯打开阀门，对水箱进行补水；当水位上升到设定水位时，浮球上升推动阀芯关闭阀门，从而截断水流，补水结束。
工作原理：浮球阀的浮球始终都要漂在水面上，当水面上涨时，浮球也跟着上升，浮球上升带动连杆运动，从而带动阀芯关闭阀门；当水面下降时，浮球也跟着下降，浮球下降带动连杆运动打开阀门。
如此往复，使水箱的液位始终保持在合理的位置。
二、应用环境适用于生活用水、给排水系统、污水处理系统、暖通空调等系统。
三、产品特点1、液位控制精确，不受水压干扰；2、浮球阀可随水位的高度及使用空间任意位置安装，维护、调试、检查方便；3、密封可靠，密封面摩擦力小，寿命较长；4、构造简单，不锈钢浮球，耐腐蚀；四、产品技术参数五、产品命名规则六、外型尺寸七、安装及使用说明1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；3、在安装结束后需进行彻底地检查以确保安装无误；4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；。
SOR液位开关使用说明书
SOR液位开关使用说明书SOR液位开关基本原理上升的液面将浮球或弹簧提升式沉筒浮起，带动磁力短管上升至磁场区，吸引并触发电路或气路开关（发出液位到达信号）。
液面下降时，次序相反，电路或气路开关被释开（发出液位下降信号）。
磁力滑块（通过密封套筒）将永久磁铁和开关组件与过程液面隔离，避免磁铁腐蚀和磁力碎屑堆积。
磁力运动传输消除了由机械装置弯曲运动传输带来的疲劳，损坏及过早失效等问题。
磁力运动传输避免了因探杆型传感器引起的表面涂层问题。
在没有工厂允许的情况下，不要改变开关的原件和结构。
SOR液位开关沉筒式结构沉筒悬挂在弹簧平衡联动杆上，液面上升时，沉筒的有效重量因受浮力而减小，弹簧回缩拉起连杆，使磁力短管在密封套筒中上升。
磁力短管的向上运动是在外部永久磁铁产生的磁场内，磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套筒上，此时，微动开关被触发。
液面下降时各次序相反，磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套管，微动开关复位。
SOR液位开关浮球式结构浮球与一根机械连杆固定在一起，液面上升至浮球，浮力使连杆上升，磁力短管升入密封套筒中，磁力短管的向上运动是在外部永久磁铁产生的磁场内。
磁力把外部磁铁吸向磁力短管，牢固地吸附在密封套管上，此时，微动开关被触发。
液面下降时各次序相反。
磁力短管下落至磁场外，复位弹簧将外部磁铁拽离密封套筒，微动开关复位。
SOR液位开关引压口联接外浮筒接管应当平直且不受干扰，控制头与外浮筒垂直中心线在3℃内。
注意：顶装式控制头与容器法兰或短管安装成与容器的垂直或水平中心线不超过3℃。
（即：外浮筒式与顶装式均应垂直安装）接管长度应控制在最小，以使开关整体更稳定。
如有需要，应采用接管悬挂或支承装置。
控制机构在液体中动作，接管中很可能堆积沉淀物，应采用“T”形或“+”形管接头，允许定期清洗接管。
排污阀及吹扫阀可用于清洁外浮筒和接管。
正常运行中，所有接管上阀门应完全打开，因为限流可能导致误动作。
UQZ-2指针浮球液位计说明书
UQZ-2型浮球液位计产品说明书一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
二、结构和原理液位计结构原理见图一。
当容器内被液位升降时，浮球1随之升降，通过连杆2带动一对简化齿轮3动作，从而使与齿轮同轴的一块π型磁钢4产生转动。
通过磁力的作用带动位于表头内的另一块π型磁钢5作相应的转动，与5同轴的指针6便便在度板7上指示一定的液位值。
图一 UQZ-2型结构原理图1.浮筒2.连杆3.简化齿轮4.5.π型磁钢 6.指针7.度板三、主要技术数据精度等级：2.5级被测介质温度：＜120℃（特制＜350℃）环境温度：-40～+50℃安装形式：侧置式法兰连接。
仪表的各项指标均符合一九八一年二月原国家劳动总局颁发的《液化石油气汽车槽车安全管理规定》中液面计的有关要求。
1型号、规格及适用范围四、安装、使用及维护1、用户应自配管道法兰B（JB83-59，平焊法兰），亦可直接用具有相应密封面的凸缘代替图三中的接管式连接。
具体步骤：①从人工孔进入罐内焊接导轨（不用导轨时省略）②将仪表管和罐孔焊接，或法兰连接③罐内浮球导杆过导轨安装浮球（不用导轨时省略）④调试浮球位置和表盘指针指示量程相同即可。
（无人工孔时，在罐外调试好安装）2、槽车在使用时，可在图板上方的弧形环内分段涂上规定的颜色标记，醒目地表示容器内不同的充装区域。
如V＞10%内涂黑色，表示起始区，10%≤V≤80%内涂绿色，表示安全区，80%≤V≤85%涂黄色，表示禁界区，85%≤V涂红色，表示危险区。
3、液位计安装位置一般应选择在量程之半，还应保证在连杆摆角范围内没有妨碍摆动机构运动的支架或构件。
FG 浮球液位计(智能型)操作说明书
执 行标准: Q/OAJN1-2008
產品特色
1. 按鍵保護， 需按ENT+UP鍵2秒才可進入選單。 2. 直流電源輸入
註1:Hipt,Lopt 之使用方式,請參考校正步驟
面板說明
警報模式說明
5
，無極性限制。
ALM1：絕對值高警報
Display
1 2
6
ALM1 ALM2
SHIFT 鍵
POS POS HYS
/
SAVE,RSET BACK SAVE,RSET BACK Lo,MID,HI SAVE SAVE LO
感謝您購買 FineTek 產品使用前請先閱讀 使用手冊並熟悉產品特性及各功能請，保 留使用手冊以便將來參考。
防護等級
警報 輸出
接點容量
動作模式
開機後最大.最小值記憶功能 SAVE:將存入Eeprom RSET:清除現值及記憶值 BACK:回上層 軟體濾波
off
DYTE
on
off
sec
Up鍵
設定該值
程式設定流程結構圖 Display Value
+
2sec
警報接線說明
1.Alarm NPN Type
主選單跳離編輯模式或由 子選單跳離到主選單。
遞增進入修改模式後按此鍵 來遞增欲修改之位數。 例如: SCH的值由"1230"遞增到 "1234" 按此鍵四次即可。
3. 不可擅自拆解、修理或修改產品，此舉可能造成電器短路、 故障或火災。 4. 不可將金屬碎片或導線的碎片掉落在產品裡面，可能造成線 路短路、故障或火災。
1230
傳送器內部
RL V+ 1 2 4 3 ALM+ ALM1
