浮球液位开关的原理以及操作注意事项
浮球液位计安装和使用说明注意事项范本
工作行为规范系列浮球液位计安装和使用说明注意事项（标准、完整、实用、可修改）编号：FS-QG-88984浮球液位计安装和使用说明注意事项Float level gauge installation and use instructions说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
浮球液位计的组成浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰按装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计的注意事项浮球液位计应安装在其浮球上下运动时不受妨碍的位置上。
1.被测介质不应含有铁磁性杂质。
2.为了防止运输基本型MYFQ-JB磁性浮子液位计仪表的浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部，磁钢在密封管顶部。
用户在安装.3.使用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
4.浮球液位计的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时针方向排列。
5.浮球液位计出厂时附有安装法兰，用户应有配管道法兰浮球液位计的2种浮动形式浮球液位计有两种浮动形式，一种是浮球动，导杆不动；另一种则是浮球和导杆同时动。
前一种浮球和导杆间不能有杂物，这一点选型时就要注意。
后一种要避免导杆溅上杂物，同时这种形式抗介质流动的能力较小，安装定位时要注意避免。
共同的基本要求是浮球上下运动时不能有阻碍。
安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。
请输入您公司的名字Foonshion Design Co., Ltd。

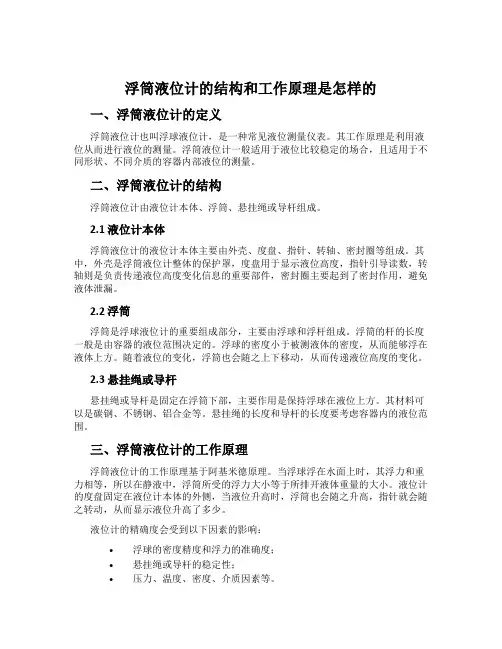

浮筒液位计的结构和工作原理是怎样的
浮筒液位计的结构和工作原理是怎样的一、浮筒液位计的定义浮筒液位计也叫浮球液位计，是一种常见液位测量仪表。
其工作原理是利用液位从而进行液位的测量。
浮筒液位计一般适用于液位比较稳定的场合，且适用于不同形状、不同介质的容器内部液位的测量。
二、浮筒液位计的结构浮筒液位计由液位计本体、浮筒、悬挂绳或导杆组成。
2.1 液位计本体浮筒液位计的液位计本体主要由外壳、度盘、指针、转轴、密封圈等组成。
其中，外壳是浮筒液位计整体的保护罩，度盘用于显示液位高度，指针引导读数，转轴则是负责传递液位高度变化信息的重要部件，密封圈主要起到了密封作用，避免液体泄漏。
2.2 浮筒浮筒是浮球液位计的重要组成部分，主要由浮球和浮杆组成。
浮筒的杆的长度一般是由容器的液位范围决定的。
浮球的密度小于被测液体的密度，从而能够浮在液体上方。
随着液位的变化，浮筒也会随之上下移动，从而传递液位高度的变化。
2.3 悬挂绳或导杆悬挂绳或导杆是固定在浮筒下部，主要作用是保持浮球在液位上方。
其材料可以是碳钢、不锈钢、铝合金等。
悬挂绳的长度和导杆的长度要考虑容器内的液位范围。
三、浮筒液位计的工作原理浮筒液位计的工作原理基于阿基米德原理。
当浮球浮在水面上时，其浮力和重力相等，所以在静液中，浮筒所受的浮力大小等于所排开液体重量的大小。
液位计的度盘固定在液位计本体的外侧，当液位升高时，浮筒也会随之升高，指针就会随之转动，从而显示液位升高了多少。
液位计的精确度会受到以下因素的影响：•浮球的密度精度和浮力的准确度；•悬挂绳或导杆的稳定性；•压力、温度、密度、介质因素等。
四、浮筒液位计的适用范围和注意事项浮筒液位计适用于液位比较稳定的场合，主要适用于不同形状、不同介质的容器内部液位的测量。
同时，还需要注意以下事项：•液位计应安装牢固，悬挂绳或导杆应平行于容器本身；•度盘应保持干燥、清洁，指针应移动自如；•要定期对液位计、悬挂绳或导杆进行维护、检修。
五、总结作为一种常见的液位测量仪表，浮筒液位计广泛应用于各种液位稳定的容器内部液位的测量。
液位浮球开关的原理
液位浮球开关的原理
液位浮球开关是一种常用的液位检测装置，它通过浮球的浮沉来感应液位的高低。
其工作原理如下：
1. 结构组成：液位浮球开关主要由浮球、浮球杆、触点组成。
浮球通常采用密度小、具有浮力的材料制成，在液体中能够上下浮动。
浮球杆与浮球连接，上部安装有触点。
2. 浮力原理：根据阿基米德原理，当浸入液体中的物体受到的浮力大于或等于物体自身的重力时，物体会浮起。
浮球就是利用这个原理来实现液位的检测。
3. 工作过程：当液位上升时，浮球会随液位一起上升，浮球杆也随之上升，触点与浮球杆分离，触点间开路断开。
当液位下降时，浮球则会随液位一起下降，浮球杆也随之下降，触点与浮球杆相接触，触点间闭路导通。
4. 输出信号：液位浮球开关的触点可以连接到电路中，形成开关量信号输出。
当液位上升时，触点打开，输出信号为断开状态；当液位下降时，触点闭合，输出信号为导通状态。
这样可以通过检测触点状态来判断液位的高低。
总结：液位浮球开关利用浮力原理，通过浮球的浮沉来感应液位的高低，并输出相应的开关量信号。
它在很多工业和生活领域中广泛应用，如液体储罐、水泵自动控制等。
机械浮球工作原理 知乎
机械浮球工作原理知乎在工业和日常生活中，浮球液位开关是一种常见的测量仪器，它可以检测液体的液位。
本文将介绍机械浮球工作原理，主要包含以下几个方面：浮力原理、机械连接、信号转化、液位变化和自动测量。
1、浮力原理浮球液位开关的核心原理是浮力。
当浮球浸入液体中时，它会受到向上的浮力。
浮力的大小取决于液体的密度和浮球的质量。
当液体的密度一定时，浮力与浮球的质量成正比。
2、机械连接浮球与开关之间通过机械连接实现。
通常，浮球固定在连接杆的顶部，而开关安装在连接杆的底部。
浮球随着液面的升降而上下移动，当液面到达指定位置时，浮球带动连接杆向下运动，从而触发开关。
3、信号转化浮球液位开关通常包含两种信号转化方式：干簧管和磁力。
干簧管是一种常见的信号转化方式，当浮球向下运动时，它会带动一个磁铁移动，从而吸引一个或多个干簧管闭合，产生开关信号。
另一种常见的信号转化方式是磁力，当浮球中含有磁性材料时，液面的升降会导致磁力的变化，从而触发开关信号。
4、液位变化液位的变化会导致浮球的上下移动。
当液面上升时，浮球会向上移动；当液面下降时，浮球会向下移动。
这种液位变化可以通过连接杆传递到开关，从而触发开关信号。
5、自动测量浮球液位开关可以实现自动测量。
当液面发生变化时，浮球会自动移动并触发开关信号。
这个信号可以用来控制泵的开闭或者其他的自动化设备。
同时，由于它的自动测量功能，可以减少人工操作的误差和提高工作效率。
6、耐腐蚀性机械浮球液位开关通常采用不锈钢或者聚四氟乙烯等耐腐蚀性材料制成，可以适用于各种腐蚀性液体的测量。
7、安装方式机械浮球液位开关有多种安装方式，可以根据不同的应用场景选择合适的安装方式。
例如，可以水平安装或者垂直安装，也可以固定在管道或者容器壁上。
8、操作注意事项在使用机械浮球液位开关时，需要注意以下几点：首先，要确保浮球和开关之间的连接杆灵活，没有卡涩或者弯曲现象；其次，要定期检查和清洗浮球和开关，避免污垢和杂质影响测量精度；最后，要根据实际应用场景选择合适的型号和规格，确保测量精度和使用寿命。
浮球开关安全操作及保养规程
浮球开关安全操作及保养规程1. 引言浮球开关被广泛应用于液位监测、水泵控制、及其它工业自动化领域，是一种简单、实用、可靠的传感器设备。
为了保证使用浮球开关的安全性和可靠性，本文总结了浮球开关的安全操作以及保养规程。
2. 浮球开关的工作原理浮球开关的工作原理基于浮力原理，浮球开关是通过浮球上升和下降来控制开关的状态。
浮球开关的主要构成部分包括：浮球、杆、建筑、开关触点等，在正常使用条件下，浮球凭借液位的变化上升和下降，杆随之移动，传递动力，拉动建筑，使开关触点动作，从而实现控制液位的目的。
3. 浮球开关的安全操作3.1. 安装使用浮球开关时，首先要对其进行正确的安装，确保安装位置正确。
建议在水箱或水池的最高水位位置安装浮球开关，以便于控制水位。
同时，注意浮球开关的供电电压和电流规格。
3.2. 连接连接浮球开关时，必须关闭电源，并确保所有电气元件均正确连接。
同时，禁止进行拆卸或改动，以免损坏浮球开关。
3.3. 调试在连接完成后，必须进行调试操作，确保开关动作正常。
在调试过程中，必须采用正确的工具和步骤进行，特别是在调试电气元件时，必须遵循电气安全规程，以确保人身安全。
3.4. 使用在使用浮球开关时必须注意以下几点：1.保持清洁：定期清洗浮球和浮球开关，避免污渍影响开关动作。
2.液位范围：确定浮球开关的控制范围，以避免发生溢水或液位过低的情况。
3.处理异常：在浮球开关工作时，如发现异常情况（如液位过高、过低等），必须及时采取措施并停机维护，以防损坏设备或影响生产。
4. 浮球开关的保养规程定期保养对于延长浮球开关的使用寿命非常重要。
下面是一些需要注意的事项：1.定期清理：每3-6个月，对浮球开关进行清理，摆动浮球，避免固定。
2.检查线缆：定期检查电线和线缆是否有磨损或损坏。
3.涂抹油脂：定期涂抹机械润滑油或耐高温润滑油，可减少摩擦损坏。
4.检查电器元件的运行状态：定期检查电器元件行程是否正常，观察开关触点是否有氧化或腐蚀现象。
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
液位开关的常见原理介绍
液位开关的常见原理介绍液位开关是一种常用的控制元件，可以用于检测液体的高度或者水平位置，从而控制电路的开关。
在工业生产中，液位开关常用于池塘、水箱、水池、化工设施等场合，具有安全、稳定、可靠等特点，应用范围广泛。
在本文中，我们将对液位开关的常见原理进行介绍，帮助读者了解液位开关的工作原理及其优缺点。
浮球液位开关原理浮球液位开关又称为浮球控制器，它的工作原理是利用浮球的上下运动来控制相关电路的开关。
在工作状态下，当液位上升，浮球会随着上升，当液位下降，浮球会随着下降，这种液位开关具有结构简单、使用方便、价格便宜等优点。
但是，其缺点是只适用于一些比较干净的液体，因为一些脏物会粘在浮球上，影响液位开关的准确度。
磁簧液位开关原理磁簧液位开关是一种非接触式液位检测装置，其内部的磁簧在液位高度改变时会产生磁场的变化，从而切换电路的开关。
其优点是不需要浮球，因此适用于液体污染严重、腐蚀性强的环境，并且其结构比较简单，易于安装。
但是，其缺点是由于液体本身对磁性的影响，磁簧液位开关只适用于液体磁性较小的场合。
电容液位开关原理电容液位开关利用电容的变化来感应液体的液位高度，其原理是将电容装置放在液面上方，当液位改变时，电容的值也会随之改变，从而切换电路的开关。
其优点是能够侦测到各种液体的液位高度，可以应用于各种液体的检测。
但是，其缺点是由于液体本身的介电常数、密度等因素的影响，电容液位开关的精度有所限制。
振杆液位开关原理振杆液位开关是一种利用液体振动来控制电路的开关，其原理是将振动棒浸入液体中，当液位改变时，液体与振动棒之间的接触面积也会随之变化，从而改变振动的幅度，控制开关电路的通断。
其优点是适用于各种液体，而且可以控制比较广泛的液位高度范围。
但是，其缺点是易受外部干扰，需要进行定期维护和清洁。
综上所述，液位开关在现代工业化生产中发挥着重要的作用，其原理多种多样，我们可以根据液体的不同性质、检测范围、环境要求等因素来选择适合的液位开关，为生产自动化、智能化的发展提供支持。
浮球液位开关型号及原理
浮球液位开关型号及原理浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。
下面就是装修界小编对于浮球液位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。
浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。
浮子悬臂角限位设计，防止了浮子垂直。
浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。
浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。
一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。
浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。
浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。
浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。
液位开关原理和使用方法
液位开关原理和使用方法一、常见液位开关原理1 浮球液位开关浮球液位开关结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。
2音叉液位开关音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。
当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。
为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。
3电容式液位开关电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。
探头与罐壁（导电材料制成）构成一个电容。
探头处于空气中时，测量到的是一个小数值的初始电容值。
当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。
4外测液位开关外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。
其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。
仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。
5射频导纳液位开关射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。
高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。
连杆浮球液位开关说明书
在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。
二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。
2.安装在有搅拌的环境中，可安装防波管或挡板。
3.安装的预留孔必须大于浮球的直径。
4.控制线路负载不能超负载使用即小于开关的触点容量使用。
5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。
6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。
1
日常维护
1.定期清除浮球上的污垢。
2.检查环扣上的螺钉是否有松动。
开箱及检查
1.包装应完好无损。
2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。
1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。
浮球液位开关安全操作及保养规程
浮球液位开关安全操作及保养规程浮球液位开关是工业生产中广泛使用的一种感应器。
它能够在液体的上升或下降中感应到液位的变化，从而控制液位。
然而，如果未正确使用和保养，这种设备可能会导致生产事故，因此有必要建立完善的浮球液位开关安全操作及保养规程。
1. 前置检查在浮球液位开关的使用之前，必须进行前置检查。
检查的主要内容如下：1.1 浮球浮球是浮球液位开关的核心部件，它必须进行检查。
主要检查浮球内部是否存在异物，外表面是否有裂纹或者凹陷。
1.2 浮杆浮杆是连接浮球和液位开关的部件。
它的主要检查点包括浮杆的弯曲和变形，杆内是否存在异物以及杆表面状态等。
1.3 电路和接线电路和接线是浮球液位开关的重要组成部分。
在使用前必须检查电路是否完好，接线是否牢固并符合规范。
2. 操作要点浮球液位开关的操作要点如下：2.1 安装浮球液位开关在使用前必须正确安装。
安装时要将浮球液位开关固定在合适的位置，保证浮球可以自由移动。
在固定液位开关的同时，还应将连接管路固定好以免发生变形或者移位。
2.2 打开与关闭在开关浮球液位开关时，应根据具体的需求进行操作。
关闭液位开关时，应先将设备的电源断开并放置液体降至安全水平。
2.3 操作人员在使用和操作浮球液位开关时，需要指定专人进行操作。
并且，基于安全考虑，不得擅自进行拆卸或组装。
3. 保养管理为了确保浮球液位开关的正常使用和延长使用寿命，需要进行保养管理。
浮球液位开关的保养措施如下：3.1 常规保养定期对浮球液位开关进行内部清洁以及检查，并进行相应的调整和维护。
3.2 主动防护在操作浮球液位开关时，应保证操作人员的操作技能并进行培训，减少因操作不当可能造成的事故。
4. 应急处理在浮球液位开关发生故障时，需要迅速实施应急处理措施。
可以将液位开关置于安全位置，随后对故障进行相应的排除和处理。
5. 注意事项在使用浮球液位开关时，需要特别注意以下事项：5.1 禁止超负荷在使用浮球液位开关时，应避免将其暴力操作或超负荷使用，以免损坏设备。
浮球液位开关的原理是怎样的？
浮球液位开关的原理是怎样的？浮球液位开关是一种液位检测仪器，广泛应用于各种液位检测控制场合。
它的主要原理是利用液体对浮力的作用力来实现液面状态的检测。
当液位上升或下降时，浮球跟随液面的运动而上升或下降，从而使开关接点发生动作，判断液位状态。
在日常生活中，液位检测非常重要。
在工业领域，液位检测更是必不可少的技术手段。
浮球液位开关就是一种经典的液位检测仪器，广泛应用于各类工业和民用液位检测场合。
浮球液位开关的构成和原理浮球液位开关按照传感器结构分为浮子式和浮球式。
其中，浮子式传感器的浮子结构类似于玻璃管式液位计，直接贴附在浮力传感器上，通过传感器的动作来判断液位状态。
而浮球式则是通过浮球上升或下降的运动来驱动开关动作。
无论采用哪种结构，浮球液位开关的工作原理都是利用液体对浮力的作用力来实现液面状态的检测。
浮球液位开关将浮球放置于液体表面，由于浮球比液体的密度小，所以受到液体的浮力作用能够将浮球浮在液面上。
当液位上升或下降时，浮球会随着液面的运动而上升或下降，从而使开关接点发生动作。
浮球液位开关的工作原理是非常简单的。
当液体液位上升到浮球处时，浮球被浮力吸附在液面上；而当液位下降到浮球以下时，浮球就会下沉。
在实际应用中，根据需要可设置多个液位探测点，使工艺流程能够实现更为精细的控制。
浮球液位开关的优势和应用场合浮球液位开关具有响应快、操作简单和价格低廉等优点，被广泛应用于各类液位检测场合。
它不需要外加电线或电池，能够在各种恶劣工作环境下保持稳定的工作性能，而且还可以与其他控制装置无缝集成，实现液位控制实现自动化。
浮球液位开关的应用场合非常广泛，包括食品、制药、化学、石油和润滑油、绿色环保、半导体工艺等各类工业领域。
在食品和制药行业，浮球液位开关广泛应用于制作成分复杂的洗涤剂、油脂、饮料和果汁等液态食品和饮料的生产流程中。
在化学生产和石油和润滑油加工行业，浮球液位开关也是必不可少的检测装置。
总而言之，浮球液位开关是一种成本低廉、技术成熟、应用广泛的液位检测仪器。
北京海瑞拓仪表有限公司 浮球液位计(开关)说明书
D
低密度型（介质密度 0.5～ 0.75g/cm3）：压力 2.0MPa
0 无报警点
报警选项
1 有 1 报警点 2 有 2 报警点 3 有 3 报警点
4 其他 1 螺纹连接,带接线盒 2 法兰连接,带接线盒 3 法兰连接,带接线盒和现场显示 P 非防爆型
过程连接 防爆选项
F 防爆型
X 客户的其他要求
拆出仪表
拆盖检查 取出芯板
排除方法 更换保险管 紧固螺钉 通电 更换接线 更换接线 重新固定喉箍位 置 紧固螺钉 更换干簧管 更换接线 去掉障碍 更换干簧管 补焊漏处，检修芯 板 重新接线 检查，更换
■运输与贮存
●制造厂发往用户的产品都有良好的内外包装,可适应正常的运输,当用户进行二次运输或开箱 后又运输时,应保持原来完整的包装,运时小心轻放、不可倒置,并防止雨淋,曝晒及强裂的冲击 震动,当产品长期不使用时应原包装贮放在温度为-25～55℃,湿度不大于 90％,且无腐蚀性及有 害气体的环境中。
●工作压力（MPa）：常压，1，2
●介质温度（℃）：-20～125 ●相界面密度差（g/cm3）：0.2
●介质粘度（Pa·S）：≤0.05
●介质密度(g/cm3)：0.35～0.5，0.5～0.75，0.75～1.5 ●外壳防护等级：IP54
●显示仪表：XMT—124D 数字显示仪表（带上、下限报警并可设定，可带 4～20mA 输出信号） 外型尺寸 160×80×180（长×宽×深）；WP-T80 数字+LED 显示仪表（带 4～20mA 输出,可 任意设定报警点，测量范围可在 6m 内任意调节。显示仪表装于安全场所。
●自发货之日起一年内，产品因制造质量不良而不能正常工作时，工厂将无偿为用户修理或更换。
浮球液位开关的原理是怎样的？
浮球液位开关的原理是怎样的？
浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件；
它具有比一般机械开关体积小、速度快、作用寿命长,与电子开关相比；
它又有抗负载冲击能力强的特点,其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。
浮球液位开关工作原理是，利用浮球液位开关的磁性浮子随液位升或降；
使传感器检测管内设定位置的干簧管芯片动作,发出接点开关转换信号。
在密闭的非导磁性管内安装有一个或多个干簧管,然后将此管穿过一个或多个中空且内部有环形磁铁的浮球；
液体的上升或下降将带动浮球一起上下移动,从而使该非导磁性管内的干簧管产生吸合或断开的动作,从而输出一个开关信号。
开关一般在筒壁上都贴着水位线,我们把开关泡在在水槽中,慢慢下沉,使水面逐渐靠近标识线,靠近时会听到微动开关动作的声音。
需要注意的是:
高加液位开关等的工作温度高,里边的水温也高;高温水的密度要小于室温水密度。
因而室温水的动作线比开关标识线要低些的。
液位低报警接在常闭上,液位高接常开。
这类开关还是不难安装的。
液位开关本身都会带两对以上的微动开关,分别输出两对常开两对常闭接点,在应用时通常是接通报警。
浮球液位开关注意事项：
浮球液位开关在我们安装前只需要重新标定水位线。
无法对开关本身进行调整的。
这时用万用表测开关状态,在水线附近会随水位高低通断,这说明没问题。
只要保证安装过程中与热力设备的水位线一致就好了。
标签:
浮球液位开关。
电缆式浮球液位开关使用说明书
电缆式浮球液位开关使用说明书
1、组成结构
电缆式浮球液位开关包含四个部分：信号电缆、配重块、浮球及微动开关。
三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈蚀老化。
2、安装方式
电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。
通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。
目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
3、工作原理
浮球液位开关内部固定高灵敏的微动开关，与信号电缆连接。
当液位
上升到一定高度，由于浮球被固定在配重块上，不再随液位上浮，开始改变浮球的上扬角度，当浮球上扬角度大于30°时，浮球内微动开关触点闭合，触发高报信号，疏水泵开始排水；反之当液位下降到一定高度，浮球上扬角度小于10°时（受回差影响，消报角度一般会小点），浮球内微动开关触点断开，触发低报信号，疏水泵停止排水。
因此，通过设置不同液位高度的浮球液位开关，实现疏水地坑液位的自动控制和报警功能。
浮球液位开关原理
浮球液位开关原理
浮球液位开关是一种常用的液位控制器，它利用浮子的浮沉来控制液位的高低，从而实现对液体的自动控制。
其原理简单、可靠，广泛应用于各种工业领域。
本文将介绍浮球液位开关的原理及其工作过程。
浮球液位开关主要由浮球、传感器、电路板和输出控制装置等部分组成。
当液
位上升或下降时，浮球会随之浮沉，传感器通过检测浮球的位置来判断液位的高低。
一般来说，浮球液位开关有两种工作方式，一种是通过浮球的浮沉来控制液位的开关量输出；另一种是通过浮球的位置来控制液位的模拟量输出。
在浮球液位开关的工作过程中，当液位上升到设定值时，浮球会随之上升，传
感器会检测到这一变化，并将信号传输至电路板。
电路板会根据接收到的信号来控制输出装置的工作，从而实现对液位的控制。
当液位下降到设定值时，浮球会下降，传感器同样会检测到这一变化并传输信号至电路板，电路板再次根据信号来控制输出装置的工作。
浮球液位开关的原理简单易懂，工作稳定可靠。
它可以实现对液位的自动控制，避免了人工操作的繁琐，提高了生产效率。
在工业生产中，浮球液位开关被广泛应用于各种液体的液位控制，如水、油、化工原料等。
它不仅可以实现对液位的精准控制，还可以保证生产过程的安全稳定。
总的来说，浮球液位开关是一种简单、可靠的液位控制器，其原理和工作过程
都非常清晰易懂。
它在工业生产中发挥着重要的作用，为生产过程提供了便利和保障。
希望本文对浮球液位开关的原理有所了解，对读者有所帮助。
小型浮球液位开关 说明书
小型浮球液位开关产品原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点磁簧开关，再将中空而内部有环形磁铁的浮球固定在杆径内磁簧开关相关位置上，浮球比重小于液体密度，液体使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
常开和常闭是没有注入液体时的状态。
产品特点：磁簧开关触点材料为铑（表层覆盖氧化铑），接点寿命可达200万次。
磁簧开关的特殊处理可使其在200℃高温下正常使用。
浮球开关整体性能可靠，多种材质和规格可供选择。
型号：LS-S1A1，LS-S2A1，LS-S1A38，LS-S1A38，LS-S1A2，LS-S2A2，LS-S1A3，LS-S2A3，LS-SYZ-2，LS-SYZ-2H，LS-YZ-1，LS-YZ-2，LSP-001， LSP-002型号：LS-S1A1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～120℃o浮球尺寸：φ28×28×φ9.5o材质：SUS304 or SUS316Lo过程连接：1/8″PF（可定制）型号：LS-S2A1o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.8g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ28×28×φ9.5 o 材质：SUS304 or SUS316L o 过程连接：1/8″PF （可定制）型号：LS-S1A38o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1S316L o /8o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1/S316L o 8″PF （可定制）型号：LS-S1A2o 技术参数VAC/200VDCo 接点容量：70Wo 最高工作电压：240o 最大开关电流：0.7A o 最大压力：15Kg/cm 2 o 浮球比重：0.65g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ45×55×φ15 o 材质：SUS304 or SUS316L o 过程连接：3/8″PF （可定制）o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：15Kg/cm 2o浮球比重：0.65g/cm3o工作温度：-20～120℃o浮球尺寸：φ45×55×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF可定制型号：LS-S1A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF（可定制）型号：LS-S2A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15o材质：SUS304 or SUS316Lo过程连接：3/8″ PF（可定制）型号：LS-SYZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-SYZ-2Ho技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-YZ-1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5）型号：LS-YZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5型号：LSP-001型号：LSP-002公司名称 :佛山市斯凯韦尔电子有限公司公司地址 :佛山市禅城区人民西路13号6栋4层联系人 :刘锋139****5588电话号码 :86-757-82323721 82208956传真号码 :86-757-82514068网址 :E-mail :***************连杆浮球液位开关产品原理：连杆浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
浮子液位计的工作原理及安装注意事项
浮子液位计的工作原理及安装注意事项浮子液位计是利用浮力浮力（阿基米德定理）中恒浮力原理工作的液位测量仪表，一般我们看到的通过各种机械、电磁、光学等物理手段将浮子所处的垂直位置，以人可以直接读出的形式表现出来的设施就是浮子液位计，其工作原理和安装注意事项实在如下。
一、浮子液位计工作原理在重力场中，流体中的物体由于和四周流体的密度差而受到的垂直向上的力是为浮力，在液体中整体密度低于液体密度的物体会浮在液体表面，这个物体可以被称为浮子，在条件不变的情况下浮子受到的浮力恒定的（恒浮力），当浮子受到一个小于其自身重量的向上的力或者受到一个小于等同于自身体积的液体的重量的向下的力时，浮子会浮在液体表面的特性不会被更改，在稳定状态下浮子受到的浮力是恒定的，在液体表面位置发生垂直更改时，浮子的垂直位置在恒浮力作用下会随液体表面位置同步更改。
在液体中，由于物体密度小于液体密度，物体会浮在液体表面，这个物体可以被称为浮子。
在各种条件不变化的情况下，物体所受浮力是恒定的，浸入液体的体积也是恒定的。
即高出液面的距离也是恒定的。
当液位变化时，浮子随着液面的变化而变化。
依据阿基米德浮力定律可以算出物体高处液面的距离，继而得出真实的液位。
解决方法如下：选取一密度比较小的物体（不溶于被测介质），选用现场随处可见的泡沫（成分聚苯乙烯，不溶于醇类），厚约10mm。
作大小直径为75mm、65mm 的圆台形。
中心圆心开约10mm的孔。
为防止泡沫在运行中长期浮动磨损，取Φ10气源管20mm长，置于圆台中心孔内。
再截取直径为70mm的铝皮（现场保温随处可见）放于圆台之上。
用以更改被测介质的液面属性，加强回波。
将雷达液位计缆绳旋开，将浮子串入缆绳中，将缆绳恢复。
缓慢放入导波管中。
检尺实际液位，调整偏移量，使其显示等于实际液位。
经过长时间多次检尺测量对比，误差在5mm以内，对于一些液位掌控要求不是很高的地方，有很好的借鉴意义。
目前液位计已持续运行3年有余，一直运行良好。
水泵浮球原理
水泵浮球原理
水泵浮球原理
水泵浮球是一种常见的水位控制器，其工作原理是利用浮力来控制水泵的启停。
当水位升高到一定程度时，浮球会随着水位上升，直到触碰到控制器上的开关，从而启动水泵。
当水位下降到一定程度时，浮球会随着水位下降，直到离开控制器上的开关，从而停止水泵。
在实际应用中，通常将浮球固定在一个固定位置，并通过绳索或链条与控制器相连。
当水位升高时，浮球会随着水面上升，并拉动绳索或链条使得控制器上的开关被触碰。
这个过程会启动电机并开始抽取液体。
当液面下降到预设的低点时，浮球会随之下降并释放绳索或链条使得开关断开。
这个过程会停止电机并停止抽取液体。
因此，在使用浮球进行液位控制时需要注意以下几点：
1. 海拔高度：由于大气压力与海拔高度有关系，在海拔较高地区使用浮球进行液位控制时需要进行修正。
2. 浮力：浮球的大小和密度会影响其浮力大小，因此在选择浮球时需要考虑液体密度和液位变化范围。
3. 电源：水泵控制器需要连接电源，因此在选择控制器时需要考虑供电情况。
4. 安装位置：浮球的安装位置应该使其能够自由上下移动，并且不受外界干扰。
总之，水泵浮球是一种简单而有效的液位控制器，在许多应用中都有广泛的应用。
了解其工作原理和注意事项可以更好地使用和维护它。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浮球液位开关的原理以及操作注意事项浮球液位开关安装调试注意事项
浮球液位开关在我们安装前只需要重新标定水位线。
无法对开关本身进行调整的。
这时用万用表测开关状态，在水线附近会随水位高低通断，这说明没问题。
只要保证安装过程中与热力设备的水位线一致就好了。
比如SOR的液位开关吧，一般在筒壁上都贴着水位线，我们把开关泡在在水槽中，慢慢下沉，使水面逐渐靠近标识线，最靠近时会听到微动开关动作的声音。
需要注意的是：高加液位开关等的工作温度高，里边的水温也高；高温水的密度要小于室温水密度。
因而室温水的动作线比开关标识线要低些的。
液位低报警接在常闭上(NC)，液位高接常开(NO)。
这类开关还是不难安装的。
液位开关本身都会带两对以上的微动开关，分别输出两对常开两对常闭接点，在应用时通常是"接通报警"。
浮球液位开关工作原理
利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开(关)转换信号。
在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号
浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、速度快、作用寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面都得到了广泛的应用。
