BL-YW430电缆浮球液位开关说明书
连杆浮球液位开关安全操作及保养规程
连杆浮球液位开关安全操作及保养规程背景连杆浮球液位开关是工业自动化领域中常见的液位测量设备，它适用于各种工业场合的液位测量，如石油化工、环保水处理、自来水处理、食品饮料、医药、船舶等领域。
然而，由于连杆浮球液位开关通常安装在化工生产等涉及危险品的场合，因此，在使用和保养时需要遵循一定的操作规程，以确保设备的安全性和可靠性，同时也能延长设备的使用寿命。
本文将介绍连杆浮球液位开关的安全操作规程和保养规程。
安全操作规程设备安装安装前需进行检查在安装开关前，请检查运输过程中设备是否有损坏或松动，若有，应先进行修复或调整。
安装固定设备的安装应坚固可靠，应避免弯曲或损坏连接杆，同时需要保持液位开关的水平位置。
电气安装电气用具及装置电气接线和安装应符合相关的国家标准，并进行专门的安装和接线工作。
在安装接线盒时，应注意接线盒应能够有效的防止入水，管脚表面应清晰，接触良好。
各电缆应有垂直的承载，应保持良好的外壳状态及不呈现裂缝或磨损。
可靠接地在接线完毕后，应进行可靠接心地，以确保万一出现漏电问题时，及时地将电流导入地球。
二次仪表装置当需要对触头进行二次仪表装置时应遵循以下步骤：1.安装触头需要分类进行，往往需要不同的信号配线。
2.在安装电源前，需要按照规范有序地对信号线进行接线。
3.两种信号之间应互相隔离，此外，还需要放置适当的屏蔽垫。
4.通过触头上的插头将信号线连接，切勿自行改为其它接口。
设备保护防腐保护由于液位开关经常安装在含有腐蚀性液体的设备中，因此，设备的防腐保护非常重要。
可以在安装前利用氧化物干粉涂层、涂漆等方法进行防腐保护，以延长设备寿命。
设备清洁为了确保测量结果的准确性，应定期清洗开关浮球和接点，清洗时一定需要注意安全，控制好清洗液量和流量，以避免影响设备的安全性。
还需定期对设备的功能进行检测，比如复合量、各项连接状态等等，确保测量结果的质量及设备的使用状态。
保养规程让液位开关长时间保持优异的运行状态，需要遵循以下的保养流程：1.定期清除积尘，这种建议是基于现代设备很多都是采用了封闭式的设计，这种设计在长期使用后极容易产生积尘和各种污物，影响设备性能,与此同时，应按周期检查设备，核实其性能是否正常。
电缆浮球
供水系统使用“黑色”和“蓝色”的电线：浮球在下水位时，接点是接通的状态浮球在上水位时，接点是不通的状态排水系统使用“黑色”和“褐色”的电线：浮球在上水位时，接点是接通的状态浮球在下水位时，接点是不通的状态重锤的装置法1、将浮球开关的电线从重锤的中心下凹圆孑L处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
2、轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件请将电缆直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中。
触点形式：一常开，一常闭触点，可以用于水塔、水箱、水池的自动供水或者排水控制触点容量：10A AC220V(阻性）重锤的装置法1.将浮球开关的电缆线从重锤的中心下凸圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上芳的塑胶环因电缆头之推力而脱落.<如果有必要的话,也可用螺丝起子把此一塑胶环拆下.>再将这个脱落的塑胶环套在电缆上你所想固定重锤以设定液位之位置.2.轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环.重锤只要轻扣在塑胶环上即不会滑落,此塑胶环如有损坏或遗失,可用同径裸铜线扣入电缆代替.3,在使用中,最好再用一根铜线或其他东西,把重锤固定在线缆上(上下两端卡住)或容器内壁上,以防止重锤动而影响水位的控制.请将电缆线直接拉到控制箱,尽量避免使用中间接头,若不得已而有接头时,绝对不可将电缆线接头放入液体中。
性能特点浮球控制器是一个能够调节桶.槽或井中液位的开关。
它可自动调节，易于操作，便于安装，安全可靠，免予维修，无毒环保。
它对污水有抵抗作用。
广泛应用于家庭，厂矿等的水池，油，弱酸和弱碱的池，桶，槽，灌等的容器之中。
浮球开关安装方法
浮球开关安装方法
浮球开关是一种常见的液位传感器，它可以用于监测液体的高度
并控制液位的升降。
其安装方法如下：
1. 选择安装位置：要使浮球开关能够准确地检测液位高度，首
先要选择一个合适的安装位置。
一般来说，浮球开关应安装在液位的
最高点或最低点，或者是在需要控制液位的位置上下游的某个位置。
2. 准备工具：安装浮球开关需要用到一些工具，比如扳手、螺
丝刀、钳子等。
3. 安装浮球开关：将浮球开关安装在选定的位置上，并用螺丝
固定好。
如果需要在管道上安装，可以使用管夹来固定。
在安装之前，一定要检查浮球开关是否漏水或损坏。
4. 连接电线：将浮球开关与电源连接起来。
在连接的过程中，
要注意正负极的接口是否正确，并确保所有电线牢固地固定在浮球开
关上。
5. 进行测试：完成安装后，需要进行一次测试以确保浮球开关
能够正常工作。
可将液体加入容器中，将浮球开关放入容器中，并观
察液位高度的变化。
如果浮球开关能够准确地检测到液位高度变化并
控制液位升降，那么说明安装成功。
总之，安装浮球开关需要仔细地选定安装位置，连接电线时要注
意细节，最后进行测试以确保正常工作。
浮球水位开关如何控制水泵供水、排水
浮球水位开关如何控制水泵供水、排水浮球水位开关是结构简单、使用方便的液位开关。
浮球水位开关浮球水位开关是由浮球、重锤、导线组成。
导线从重锤的中心位置穿过，浮球与重锤之间的距离根据需要设定，浮球与重锤之间的距离确定后应与导线线之间加已固定。
重锤应放在水位的一半位置。
浮球水位开关悬挂示意图浮球水位开关的导线是由黑、棕、蓝三线组成，黑色为公共端，黑、棕为常开触点，黑、蓝为常闭触点浮球水位开关的导线浮球的内部由一个微动开关与一颗钢珠组成，当浮球低于重锤时，钢珠滞留底部，微动开关不动作。
当浮球高于重锤时上浮时，钢珠向另一个方向滚动，撞击微动开关时，微动开关动作，常开触点闭合，常闭触点断开。
黑、棕、蓝三线是微动开关的引出线。
微动开关浮球水位开关通常在排水系统中使用常开触点。
在供水系统中使用常闭触点。
排水系统排水系统在排水系统中使用浮球开关的常开触点，黑、棕两线，蓝色线不接。
当浮球在低水位时，浮球黑、棕两线不导通，接触器、电机不工作。
当水槽水位上升，浮球上浮，微动开关动作，黑棕两线导通，接触器、电机通电进行排水。
小功率水泵直接控制功率低于350W的单相水泵，可以直接使用浮球开关控制。
当水泵电机功率过大时，或采用三相电机时，采用浮球水位开关应控制接触器，由接触器控制电机的通断。
自动手动控制排水自动/手动排水，手动部分为接触器的启、保、停电路。
自动部分为浮球水位开关控制接触器。
供水系统供水系统在供水系统中使用浮球开关的常闭触点，黑、蓝两线，棕色线不接。
当浮球在低水位时，浮球黑、蓝两线导通，水泵电机工作。
当水槽水位上升，浮球上浮，微动开关动作，黑蓝两线断开，水泵停止。
小功率水泵直接控制自动/手动供水系统自动/手动供水，手动部分为接触器的启、保、停电路。
自动部分为浮球水位开关控制接触器。
— END —。
用浮球控制液位
用浮球控制液位
浮球开关是我们常用的一种水位控制器，它结构简单，安装方便，控制灵敏，深受广大用的认可，但是在实际使用中，人们常常对这个简单的开关，安装和接线有时候搞不清楚，下面就简单的介绍一下浮球开关的接线和浮安装方法，供大家参考！
重锤安装方法：1、将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
（如果有必要的话，也可以用螺丝刀把塑胶环拆下），再将这个脱落的塑胶环套在电缆上，设定想要的位置。
2、轻轻的推动重锤拉出电缆，直到重锤中心扣住塑胶环，重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
接线方法：①使用黑色和蓝色的电线：浮球在上液位时，接点是不通的状态。
浮球在下液位时，接点是接通的状态。
②使用黑色和棕色的电线：浮球在上液位时，接点是接通的状态。
浮球在下液位时，接点是不通的状态。
电缆浮球开关安装注意事项：1．浮球动作长度a必须小于槽壁与电缆距离A，浮球控制最低水位d必须大于水位D。
2．安装位置与流入口应保持适当距离以免浮球开关被入水口吸入。
3．安装位置与流入口应保持适当距离以免被水冲击造成感应不正确，若无法避免时可加装防护管改善。

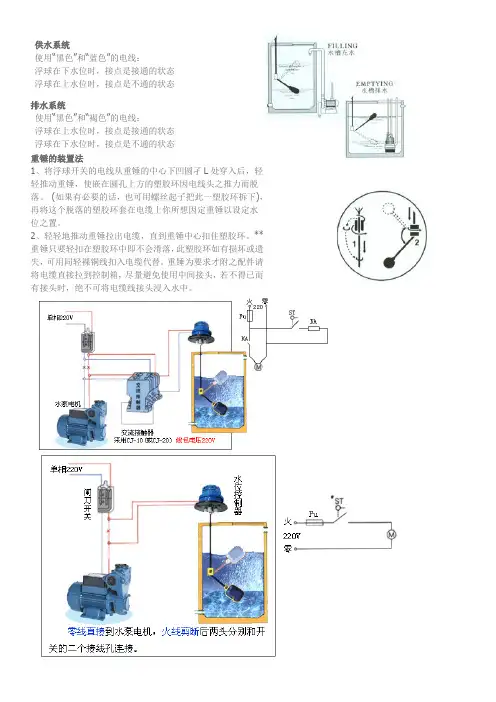

电缆浮球开关控制水泵接线示意图：
电缆浮球开关的应用
电缆浮球开关拥有两个腔室，在加工电缆浮球开关的时候使用特殊工艺使之完全密封。
通过电缆端头的平衡锤可调整不同的开关点。
无毒性和无汞性使电缆浮球开关可以应用于饮用水中。
电缆浮球液位控制器一般应用在水泵水塔当中，引线长度有长有短，所以在进入液
体当中可以随意调节测量的深度。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm(界面介质密度差≥0.1g/cm) 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
水位浮球开关安全操作及保养规程
水位浮球开关安全操作及保养规程一、前言水位浮球开关是一种常用的水位监控装置，广泛应用于水塔、水池、水箱、蒸汽锅炉等场合中。
本文将介绍水位浮球开关的基本结构、工作原理、安全操作及保养规程。
二、水位浮球开关基本结构及工作原理水位浮球开关由浮球、机械开关、浮球臂、防护罩等零部件组成。
根据不同的安装环境和需求，水位浮球开关可采用浮臂式、浮球式、浮子式、梯形浮子式等不同的结构。
水位浮球开关工作原理简单，当水位下降或上升到一定程度时，浮球跟随水位变化移动，将浮球臂对机械开关进行作用，触发开关动作，从而实现水位的监控、自动控制。
三、水位浮球开关的安全操作对于水位浮球开关的安全操作，以下几点需要特别注意：1.在选购和使用浮球开关时，应了解产品的性能、规格和要求，确保符合实际需求。
2.浮球开关与电源供应的连接应确保牢固有力，接线须符合电器连接规范。
3.在使用浮球开关装置时，应注意防潮、防污染、防腐蚀等措施，以保证设备的使用寿命。
4.浮球开关的安装位置应考虑室内室外的湿度和温度等环境因素，以防止误动作和因环境因素引起的故障。
5.使用浮球开关要考虑其工作环境，预防液体冲击和振动等造成的故障。
四、水位浮球开关的保养规程保养是提高水位浮球开关使用寿命、减少因故障和失效而引起的损失和影响的重要手段。
以下是水位浮球开关的保养规程：1.定期检查水位浮球开关的连接件、导线和接头，如松动等及时拧紧并涂上防锈剂。
2.每六个月对浮球开关进行一次全面检查：拆下并清洗，清除浮球内壳上的沉积、杂物等，确保浮球移动灵活。
3.停用一段时间的浮球开关，使用前应进行检查，以保证其正常使用。
五、结语本文介绍了水位浮球开关的基本结构、工作原理、安全操作及保养规程。
使用浮球开关需要注意操作安全，合理保养和维修能有效延长其使用寿命。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
电缆浮球液位开关资料
Neoprene Cable 0.75mm2x3C
3A/ 125/250Vac
N.O or N.C or SPDT
-0BC~60BC
-10BC~80BC
0.8
113A2g/1m 电缆 4.5 kg/cm2
600 Vac
Min 100 mW
Max. 100mW
上升18BA4B/ 下降B-0010 (搭配圆柱型浮球使用)
123 106
型号 FAPW-03 FAPW-05
材质 PP
重量 0.3kg 0.5kg
FASW SUS304 1.8kg
FAB-0010 PP 0.15kg
f28
FARA/FADA N.O.
ON
FASA
N.O. ON
蓝
黑
黑
黄
棕
白
白
蓝
2. SPDT 常闭(N.C)型
接点型式 A --- N.O (磁簧开关) B --- N.C
C --- SPDT
电缆材质 J ---PVC
电缆材质 K---Neoprene
5
重锤尺寸
FAPW-03 FAPW-05
FASW
f10 30
70 75
f60
f60.5
接点型式 1. SPDT 常开(N.O)型
FACA N.O.
ON
FAPA/FAEA N.O.
A
槽壁
a
浮球最低水位 泵之最低水位
d D
安装时注意事项
安装位置与抽水机入水口应保持适当距离以免浮 球液位计被入水口吸入。
安装位置与入水口应保持适当距离以免被水冲击 造成感应不正确；若无法避免时可加装防波管或 防波板改善。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。
连杆浮球液位开关说明书
在密闭的金属或塑料管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环型磁铁的浮球，液位的上升或下降会带动浮球移动，从而使该非导磁性杆内的干簧管产生吸合或断开的动作，并输出一个开关量信号。
二、技术参数
1.接液材质：SUS304/316L/PP/四氟
2.接点容量：220VAC/24VDC70W SPST；
3.开关电流：0.5A；
4.电气寿命：100万次；
5.工作温度：-10~80℃；（高温特殊说明）
6.介质比重>0.55；
三、安装使用说明
1.安装时不可装在靠近液体入水或排水口处，以免水的波动造成误动作。
2.安装在有搅拌的环境中，可安装防波管或挡板。
3.安装的预留孔必须大于浮球的直径。
4.控制线路负载不能超负载使用即小于开关的触点容量使用。
5.将多芯电缆从接线盒的入线口穿入，并锁紧电缆固定螺丝，根据端子台上的标识数字（从法兰往下依次为1、2、3）参照接线图对应连接好各电缆，完成后锁紧接线盒，以确保防水。
6.浮球的动作点已按客户订货要求出厂时调整好不要随意调整浮球位置。
1
日常维护
1.定期清除浮球上的污垢。
2.检查环扣上的螺钉是否有松动。
开箱及检查
1.包装应完好无损。
2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。
1.装箱内容：
a)产品
b)说明书1份
c)合格证1份
3上海翔舜自动化成套设备有限公司浮球开关使用说明书。
水泵浮球液位控制器水位开关(完整版)实用资料
水泵浮球液位控制器水位开关（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）水泵浮球液位控制器水位开关浮球液位控制器重锤的装置法1、将浮球开关的电线从重锤的中心下凹圆孑L处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话，也可用螺丝起子把此一塑胶环拆下，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定液位之位置。
（如右图1）2、轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
3、在使用中，最好再用一根铜线或其他东西，把固定在线缆上（上下两端卡住）或容器内壁上，以防止重锤滑动而影响水位的控制。
请将电缆直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中性能特点RM-UK221型浮球控制器是一个能够调节桶、槽或井中液位的开关。
它可自动调节、易于操作、便于安装、安全可靠、免予维修、无毒环保。
它对污水有抵抗作用。
广泛应用于家庭，厂矿等的水池、油、弱酸或弱碱的池、桶、糟、灌等容器之中。
如串联两个控制器，即一个放在水池，加一个放至水井来控制水泵，就能防止因水源不足开空泵而损坏水泵技术参数额定电流、电压：10（8A）250V~10(4A380V, 使用温度：0-80度使用范围：大于等于0.2M 工作寿命：1*50000 引线长度：4M（特殊的长度，特定的使用环境均可定制，可联系客服！）外形尺寸：80×160×45mm安装方式：用垂锤固定接线方法1、供水系统使用“黑色”和“蓝色”的电线：浮球在下水位时，接点是接通的状态浮球在上水位时，接点是不通的状态2、排水系统使用“黑色”和“褐色”的电线：浮球在上水位时，接点是接通的状态浮球在下水位时，接点是不通的状态安装实物图新版水位液位传感器控制器开关水箱塔池全自动抽水上水电子制作套件说明书该产品是根据家庭厂矿抽水实际需要而精心研发。
电缆式浮球液位开关使用说明书
电缆式浮球液位开关使用说明书
1、组成结构
电缆式浮球液位开关包含四个部分：信号电缆、配重块、浮球及微动开关。
三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈蚀老化。
2、安装方式
电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。
通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。
目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
3、工作原理
浮球液位开关内部固定高灵敏的微动开关，与信号电缆连接。
当液位
上升到一定高度，由于浮球被固定在配重块上，不再随液位上浮，开始改变浮球的上扬角度，当浮球上扬角度大于30°时，浮球内微动开关触点闭合，触发高报信号，疏水泵开始排水；反之当液位下降到一定高度，浮球上扬角度小于10°时（受回差影响，消报角度一般会小点），浮球内微动开关触点断开，触发低报信号，疏水泵停止排水。
因此，通过设置不同液位高度的浮球液位开关，实现疏水地坑液位的自动控制和报警功能。
小型浮球液位开关 说明书
小型浮球液位开关产品原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点磁簧开关，再将中空而内部有环形磁铁的浮球固定在杆径内磁簧开关相关位置上，浮球比重小于液体密度，液体使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
常开和常闭是没有注入液体时的状态。
产品特点：磁簧开关触点材料为铑（表层覆盖氧化铑），接点寿命可达200万次。
磁簧开关的特殊处理可使其在200℃高温下正常使用。
浮球开关整体性能可靠，多种材质和规格可供选择。
型号：LS-S1A1，LS-S2A1，LS-S1A38，LS-S1A38，LS-S1A2，LS-S2A2，LS-S1A3，LS-S2A3，LS-SYZ-2，LS-SYZ-2H，LS-YZ-1，LS-YZ-2，LSP-001， LSP-002型号：LS-S1A1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～120℃o浮球尺寸：φ28×28×φ9.5o材质：SUS304 or SUS316Lo过程连接：1/8″PF（可定制）型号：LS-S2A1o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.8g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ28×28×φ9.5 o 材质：SUS304 or SUS316L o 过程连接：1/8″PF （可定制）型号：LS-S1A38o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1S316L o /8o 技术参数o 接点容量：70W o 最高工作电压：240VAC/200VDCo 最大开关电流：0.7A o 最大压力：10Kg/cm 2 o 浮球比重：0.7g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ38×26×φ9.5 o 材质：SUS304 or SU 过程连接：1/S316L o 8″PF （可定制）型号：LS-S1A2o 技术参数VAC/200VDCo 接点容量：70Wo 最高工作电压：240o 最大开关电流：0.7A o 最大压力：15Kg/cm 2 o 浮球比重：0.65g/cm3 o 工作温度：-20～120℃ o 浮球尺寸：φ45×55×φ15 o 材质：SUS304 or SUS316L o 过程连接：3/8″PF （可定制）o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：15Kg/cm 2o浮球比重：0.65g/cm3o工作温度：-20～120℃o浮球尺寸：φ45×55×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF可定制型号：LS-S1A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15 o材质：SUS304 orSUS316Lo过程连接：3/8″PF（可定制）型号：LS-S2A3o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：30Kg/cm 2o浮球比重：0.55g/cm3o工作温度：-20～120℃o浮球尺寸：φ52×52×φ15o材质：SUS304 or SUS316Lo过程连接：3/8″ PF（可定制）型号：LS-SYZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-SYZ-2Ho技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：10Kg/cm 2o浮球比重：0.7g/cm3o工作温度：-20～120℃o材质：SUS304 or SUS316Lo过程连接：1/2″ PF or PT（可定制）型号：LS-YZ-1o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDC o最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5）型号：LS-YZ-2o技术参数o接点容量：70Wo最高工作电压：240VAC/200VDCo最大开关电流：0.7Ao最大压力：4Kg/cm 2o浮球比重：0.8g/cm3o工作温度：-20～80℃o材质：PP or FRPPo过程连接：1/2″PT，M20*1.5型号：LSP-001型号：LSP-002公司名称 :佛山市斯凯韦尔电子有限公司公司地址 :佛山市禅城区人民西路13号6栋4层联系人 :刘锋139****5588电话号码 :86-757-82323721 82208956传真号码 :86-757-82514068网址 :E-mail :***************连杆浮球液位开关产品原理：连杆浮球液位开关与小型浮球液位开关原理基本相同，通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
金属电缆浮球液位开关使用说明书
4、安装位置与流入口应保持适当距离以免被水冲击造成感应不正确，若无法避免时可加装防护管改善。
见下图：槽壁wall5、被控制线路负载必须与开关接点容量相匹配。
6、安装前应考虑液体比重。
7、金属电缆浮球单支产品在安装时，用轧带固定即可，不可直接用金属卡箍固定在硅胶电缆线上，必要时必须配备有PTFE软管衬套后才可安装金属卡箍。
8、安装时注意入线口处密封，防止水汽进入接线盒；单支产品安装时注意出线不应直接裸露在外面。
9、请避免将导线长期暴露在户外。
保修期本产品自出货日起保修期为6个月开箱及检查1、包装应完好无损。
2、开箱时若发现本产品损坏或零部件脱落或松动，请及时通知本公司3、装箱内容：a)液位开关1台b)说明书1份c)产品合格证电缆浮球液位开关使用说明书地址：陕西省宝鸡市英达路18 号电话：************传真：************邮编：721006网址：制订日期：2019年01月23日 V2.0版基本参数1、 浮球材质：PP 、SUS3042、 接点容量：10A/250VAC （PP ）、2A/250VAC （SUS304）3、 接点型式：1A 、1B 或1AB （PP ）、SPDT （SUS304）4、 电缆规格：橡胶线及PVC 线材（PP ）、硅胶线0.75mm 2×3C （SUS304）5、 适用温度：-10℃～80℃（橡胶线）、0℃～60℃（PVC 线）、0℃～170℃（硅胶线）6、 适用比重：＞0.6g/cm 3（PP ）、＞0.5g/cm 3（SUS304）工作原理浮球开关是利用微动开关或水银开关做接点元件，当液位上升接触到浮球时，浮球会随水位上升做角度变化，当浮球上仰仰角与水平面超过28°（PP ）或10°（SUS ）时，开关处会有ON 或OFF 的接点信号输出。
结构型式扎线距离为150mm最小距离150m m扎线距离为150mm配线及接点说明1、 接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
浮球开关产品说明书
PRODUCT INFORMATION_ level_ temperature_ pressure_ ...» Success can be measured ... «Up to five switching points, according to customer A variety of electrical connections selectableDifferent possibilities of mounting (stainless steel or aluminium)Sliding tube made of stainless steel Operating temperature up to 150 °CUp to 5 switching points, according to customer requirement Mounting, sliding tube and float switch made of one of the following materials: PVC, PP, PVDF, ECTFE, Teflon Various electrical connections selectableUp to 5 switching points, according to customer requirement ·Small and solid design ·Different kinds of electrical connections and mountings (e.g. screw thread connection, flange) ·Sliding tube made of brass or stainless steel (8 mm diameter) ·Up to three switching points according to customer requirementApplication:Application:e.g. hydraulic machinery, mechanical engineering, liquid management …e.g. hydraulic machinery, mechanical engineering, liquid management …e.g. mechanical engineering, liquid management, food industry, water treatment …e.g. mechanical engineering, liquid management, plant engineering, galvanizing …FLOAT SWITCH PLASTICDifferent kinds of electrical connections and mountings In combination with temperature sensor , e.g. PT100, Different kinds of electrical connections and mountings Sliding tube made of stainless steel or plasticse.g. hydraulic machinery, mechanical engineering, e.g. mechanical engineering, liquid management, power station, water treatment, hydraulic machinery, galvanizing …ANALOG LEVEL MEASUREMENT MAGNETOSTRICTIVEFLOAT SWITCH WITH TEMPERATURE SENSORApplication:In combination with temperature output signal of Sliding tube made of brass or stainless steelUp to five level switching points according to customer In combination with electronic temperature controlOffers up to six relay outputs for temperature and levelWide range of electrical connectionsLevel switching points according to customer requirementCombination of level and temperature control selectableWide range of electrical connections and mountingsResolution as from 2,5 mm upwardsSliding tube made of brass, stainless steel or plastics with a diameter of 8 mm or 12 mmAnalog output signal, options 0 - 10 V or 4 - 20 mA for level and temperature1. Float switch with control unit2. L evel and temperature sensor with external electronic analysis3. L evel sensor with pneumatic switch4. L evel controller made of PP materiale.g. hydraulic machinery, mechanical engineering, e.g. hydraulic machinery, mechanical engineering, liquid management …diverse physical dimensions selectable, e.g. level, temperature, pressure …e.g. hydraulic machinery, mechanical engineering, liquid FLOAT SWITCH WITH ANALOG TEMPERATURE MEASUREMENTFLOAT SWITCH WITH ELECTRONIC TEMPERATURE CONTROLLER MEASURING TRANSDUCER/ DISPLAY AND CONTROL INSTRUMENTS ANALOG TEMPERATURE AND LEVEL MEASUREMENT REED CHAINe.g. hydraulic machinery, mechanicalengineering, liquid management …1. 2. 3. 4.e.g. hydraulic machinery, mechanical engineering, medical Our passion: Control. Measure. Regulate.Monitoring by switch or by analog controller Different designs with or without gauge-glass Wide range of selectable materials for sliding tube Made of stainless steel; other materials are possible according to Combination of level and temperature monitoring selectableWide range of selectable materials for sliding tube and mountings Diverse functions adjustableIn combination with ENGLER- float switch design 1, 3 and 7Application: typically for pump controlAs your partner we provide: ·Development and construction according to customer requirement up to series-production ·Commission processing in electrics, electronics, mechanics , laser welding, mounting of components ·Manufacturing of prototypes, small series production and line production ·Complete manufacturing process, from conception to quality management up to packaging management LEVEL MONITORING FOR BY-PASS AND EXTERNAL MOUNTINGSUCTION PANEL WITH AND WITHOUT LEVEL MONITORINGFLOAT SWITCH WITH INTEGRATED CONTROL SYSTEMUniExM: MINI FLOAT SWITCH COMPACT DESIGNUniExANM: ANALOGUE LEVEL HIGH MEASURING PRECISIONUniExT: TEMPERATURE MEASUREMENT LARGE PRODUCT VARIETYA variety of electrical connectionsA wide range of mounting via threads or flanges available in stainless steel or aluminium Max. 3 switching points, according to customer specification e.g. processes with liquid media in areas with potentiallyexplosive atmosphere, Zone 0/1, II 1/2 G Ex ia IIC T3...T6 Ga/GbENGLER Steuer- und Messtechnik GmbH & Co. KGLange Straße 151D-72535 HeroldstattPhone +49 (0) 73 89 / 90 92 - 0 Fax +49 (0) 73 89 / 90 92 - 40 mail: ******************www.engler-msr.de。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Tianjin Bily Science and Technology Development Co., Ltd.
BL-YW430电缆浮球液位开关
应用领域：
主要适用于家庭，厂矿等的水池，油，酸
和碱的池，桶，槽，灌等的容器中。
一、概述
电缆浮球液位控制器，利用重力与浮力的原理设计而成。
主要包
括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断
状态的驱动机构，以及与开关相连的三芯电缆。
当浮球在液体浮力的
作用下随液位的上升或下降到与水平呈一定角度时，浮球体内的驱动
机构——驱动大容量微动开关，从而输出开（ON）或关（OFF）的信
号，共报警提示或远程控制使用。
二、产品特点
进口专利技术整体塑胶注塑成型（PP），或是采用压紧螺母与硅胶
共同封口（SUS）；
结构简单合理，性能稳定可靠；
安装使用非常方便，现场调节简单；
可与各种水泵配套使用，并广泛应用于给排水及含腐蚀，悬浮物的液位自动控制。
三、技术参数：
工作压力一个大气压
工作温度-10~80度（PP），-10~180度（金属）
额定电流10A/220V，SPDT（PP），2A/220V,SPDT（SUS）
触点容量15A/250V AC
开关寿命100万次
可选材质PP，SUS
控制精度±0.05m
适用介质清水、污水、油类以及中等浓度以下的酸碱液体
电缆长度5m／10m（特殊长度可按要求定制）
连接方式直接甩线或加法兰及接线盒
四、仪表选型
型 号
说明
BL-YW430 ─□/□/□/□/□
接液材质P PP+橡胶电缆
Tianjin Bily Science and Technology Development Co., Ltd. S SUS+硅胶电缆
接线盒形式W 无接线盒
N 普通接线盒（与法兰安装时）F 防爆接线盒（与法兰安装时）
单只/成组S 单只G 成组
浮球个数X 单位：个
电缆线长度-XX 两位数字表示，单位：m
五、仪表安装及接线方法
1 将浮动开关的电线穿过塑料重锤。
2 用塑料扣套将重锤固定在所要设定水位的位置处电线上。
3 将电线拉到控制箱，尽量避免使用中间接头，若需有接头时，绝对不可将接头浸入液体中。
使用棕色和黑色的电线：
浮球在下液位时，接点是不通的状态。
浮球在上液位时，接点是接通的状态。
使用蓝色和棕色的电线：
浮球在上液位时，接点是不通的状态。
浮球在下液位时，接点是接通的状态。
下图为PP材质电缆浮球液位开关工作时，浮球内部的微动开关示意图：
液位在浮标体下侧时,浮标下垂,棕色线(共线COM)与黑线(常开NC)处于断开状态,棕色线与蓝色线(常闭NO)处于接通状态.
当液位上升,浮标体跟随浮起,并上扬28度左右（SUS材质开关为10度左右）时,棕色线与黑色线闭合,棕色线与蓝色线断开.从而达到控制目的.
当液位下降时,浮标体跟随下降直到浮标体与水平线向下达28度左右（SUS材质开关为10度左右）时,各控制点恢复起始状态.
Tianjin Bily Science and Technology Development Co., Ltd.。
