KEY系列电缆浮球液位开关
液位开关安装使用说明书
UK系列液位开关安装使用说明书开封仪表厂液位仪表分厂UK一102球形液位开关使 用 说 明 书l、用途和使用范围UK一1 0 2球形液位开关(以下简称开关)主要是对液位定点发讯,实现生产过程中的报警,控制,调节等作用,在酸、碱溶液或供水、排水、化工污水处理等生产过程中,是不可缺少的工具,开关的主要零件均采用1Cr18Ni9Ti不锈钢制造,具有较好的耐腐蚀性能。
其特点是:经济实用、工作可靠、用途广泛。
2、规格及技术参数2.1 关电缆长度: 4、 5、 6m(或由用户提出一个长度)2.2 介质密度:2.3 介质温度: ≤100℃2.4 工作压力: 0.2MPa一个常开2.5 接点容量: 220V AC 5A2.6 发二个讯号 (一个常开,一个常闭)3、结构原理及安装使用3.1 开关结构简单、结构如图(一)开关外壳为不锈钢球体,表面光滑,不易附着污物,可在混有杂物污水、泥浆、酸、碱溶液中使用,球体内装有大容量的水银开关,水银开关接于软质电缆上,加长或缩短电缆长度,可得到希望水位。
3.2 开关悬空吊在固定杆上,如图(二)a所示,当液位上升液面接触到开关时,开关球体在浮力的作用下发生倾斜,如图(二)b所示,由此使开关球体内水银开关断开或闭合,从而发出信号。
4、订货须知订货时请注明4.1 开关型号及名称4.2 被测介质名称、介质密度、温度、工作压力腐蚀性等。
UK一201球形液位开关使 用 说 明 书UK一201型圆柱形液位开关(以下简称液位开关),主要是对液位定点发讯,实现生产过程中的报警、控制、调节等作用,在供水、排水、化工污水处理等过程中,是不可缺少的工具。
1、主要规格和技术参数1.1 电源:电压220V/50Hz 允许电流5A1.2 环境温度:60℃以下1.3 介质比重: 0.75以上1.4 规格(电缆长度L:)3M、5M、6M或其它任一长度。
1.5 种类:UK一201K 悬吊状态时触点断开浮起状态时触点闭合常开型UK一201B 悬吊状态时触点闭合浮起状态时触点断开常闭型2、结构及工作原理液位开关是浮动开关,它是把特殊构造的水银开关与通用橡套软电缆连在—一起,用环氧树脂(加有填料)浇铸成芯子、安装(插装)在硬质发泡塑料浮上。
浮球开关的原理
浮球液位开关是利用微动开关做接点输出。
当水平面以上扬线角度超过28°时,浮球液位开关内部的钢珠会滚动压到微动开关或脱离微动开关,使液位开关ON或OFF的接点信号输出。
开关也有另一类浮球液位开关,利用水银开关做接点输出,当液位上升接触浮球时,浮球以重锤为中心随水位上升角度变化。
当水面以上扬线角度超过10°时,液位开关便会有ON或OFF的接点信号输出。
其主要特点:
1、使用微动开关做接点输出,接点容量10A/250VAC可直接起动电机设备。
2、欧规(HAR)橡胶电缆,耐候性佳、价格低、使用寿命长。
3、构造简单、不需保养、污水净水皆可使用。
4、电缆线≦20米的长度皆可订制。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
/。
KEY电缆浮球液位开关接线图及安装方法
KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关采用意大利MAC3公司专利技术生产的KEY浮动开关,是利用重力与浮力的原理设计而成,结构简单而合理,主要包括浮漂体,设置在浮漂体内的大容量微型开关和能将开关处于通,断状态的驱动机构,以及与开关相连的三芯电缆。
该产品的显著特点是性能稳定可靠(不因液面的波动而引起误动作),同时,它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。
该产品可与各种液泵配套,广泛用于给水、排水及含腐蚀性液体的液位自动控制。
1、型号规格及技术性能型号规格(所配电缆长度)材料电缆/外壳额定电流/电压约定电发热电流工作环境温度电寿命机械寿命KEY2m3m5m10m15mCR/PP氯丁二烯橡胶/聚丙烯8A/220VAC SPDT15A0-80℃105次5*10105次2、接线图及安装方法1KW及1KW以下的单相泵,可将KEY浮动开关直接串联在电路中(图1)1KW以上的泵,可将KEY浮动开关串联在电控箱的控制电路中(图2)KEY电缆浮球液位开关液位的控制高度是由电缆在液体中的长度及重锤在电缆上的位置决定的,固定重锤的方法是,先将重锤非喇叭口一端的卡环拆下,将其套在电缆的适当位置上,再将电缆从重锤喇叭一端穿入,套在电缆上的卡环就限定了重锤的位置。
最后将电缆在容器外的适当处固定。
KEY电缆浮球液位开关供液时,接黑、蓝色线,低液时开关接通,高液位时开关断开(图3)排液时,接黑、棕色线,高液位时开关接通,低液时开关断开(图4)3浮动开关的外型尺寸。

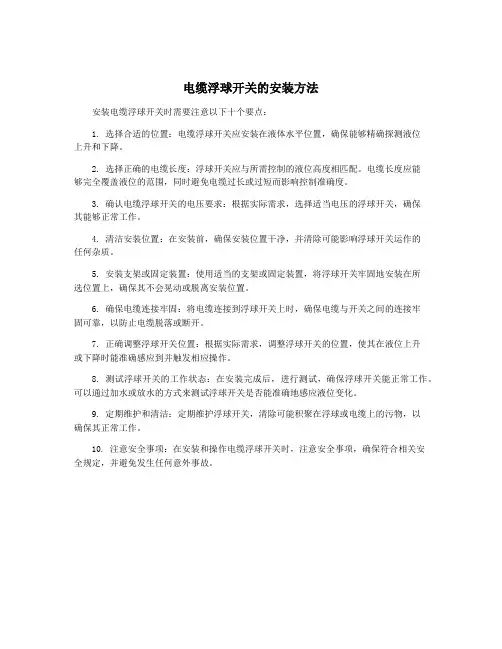

电缆浮球开关的安装方法
电缆浮球开关的安装方法
安装电缆浮球开关时需要注意以下十个要点:
1. 选择合适的位置:电缆浮球开关应安装在液体水平位置,确保能够精确探测液位
上升和下降。
2. 选择正确的电缆长度:浮球开关应与所需控制的液位高度相匹配。
电缆长度应能
够完全覆盖液位的范围,同时避免电缆过长或过短而影响控制准确度。
3. 确认电缆浮球开关的电压要求:根据实际需求,选择适当电压的浮球开关,确保
其能够正常工作。
4. 清洁安装位置:在安装前,确保安装位置干净,并清除可能影响浮球开关运作的
任何杂质。
5. 安装支架或固定装置:使用适当的支架或固定装置,将浮球开关牢固地安装在所
选位置上,确保其不会晃动或脱离安装位置。
6. 确保电缆连接牢固:将电缆连接到浮球开关上时,确保电缆与开关之间的连接牢
固可靠,以防止电缆脱落或断开。
7. 正确调整浮球开关位置:根据实际需求,调整浮球开关的位置,使其在液位上升
或下降时能准确感应到并触发相应操作。
8. 测试浮球开关的工作状态:在安装完成后,进行测试,确保浮球开关能正常工作。
可以通过加水或放水的方式来测试浮球开关是否能准确地感应液位变化。
9. 定期维护和清洁:定期维护浮球开关,清除可能积聚在浮球或电缆上的污物,以
确保其正常工作。
10. 注意安全事项:在安装和操作电缆浮球开关时,注意安全事项,确保符合相关安
全规定,并避免发生任何意外事故。
浮球液位开关型号及原理
浮球液位开关型号及原理浮球液位开关使用磁力运作,无机械连接件使其运作简单可靠,成本更为低廉,当浮球液位开关被测介质浮动浮子时,浮子带动主体随之移动,同时浮子另一端的磁体将控制开关动作杆上的磁体,操作简单快捷,使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。
下面就是装修界小编对于浮球液位开关型号及原理具体介绍,希望对大家在使用上有所借鉴作用。
浮球液位开关-优势浮球液位开关在技术上存在其特有的优势,不含有导致故障发生的波纹管、密封、弹簧等部件,采用直浮子驱动开关内部磁铁,浮球开关的简捷杠杆原理使开关瞬间动作。
浮子悬臂角限位设计,防止了浮子垂直。
浮球液位开关结构设计简单、使用方便、安全可靠,比一般机械开关效果更好、使用寿命更加长久,被广泛适用于各行各领域之中。
浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降,使传感器检测管内设定位置的干簧管芯片动作,发出接点开关的转换信号。
一般会在密闭的非导磁性管内安装一个或多个干簧管,将此管穿过一个或多个中空并且内部有环形磁铁的浮球,液体的上升或下降会带动浮球一起上下移动,使该非导磁性管内的干簧管产生吸合或断开的动作,从而实现输出一个开关信号的作用。
浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的,没有一个相同标准,市面上比较常见的型号有:zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等,浮球液位开关在销售上大多都是根据客户需要进行定制的,以上型号只是一个参考,要根据实际情况进行选择。
浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关,在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。
浮球液位开关适用范围广泛,安装形式多样可根据不同需要进行选择,无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点,受到广大消费者喜爱和支持。
电缆浮球液位开关资料
Neoprene Cable 0.75mm2x3C
3A/ 125/250Vac
N.O or N.C or SPDT
-0BC~60BC
-10BC~80BC
0.8
113A2g/1m 电缆 4.5 kg/cm2
600 Vac
Min 100 mW
Max. 100mW
上升18BA4B/ 下降B-0010 (搭配圆柱型浮球使用)
123 106
型号 FAPW-03 FAPW-05
材质 PP
重量 0.3kg 0.5kg
FASW SUS304 1.8kg
FAB-0010 PP 0.15kg
f28
FARA/FADA N.O.
ON
FASA
N.O. ON
蓝
黑
黑
黄
棕
白
白
蓝
2. SPDT 常闭(N.C)型
接点型式 A --- N.O (磁簧开关) B --- N.C
C --- SPDT
电缆材质 J ---PVC
电缆材质 K---Neoprene
5
重锤尺寸
FAPW-03 FAPW-05
FASW
f10 30
70 75
f60
f60.5
接点型式 1. SPDT 常开(N.O)型
FACA N.O.
ON
FAPA/FAEA N.O.
A
槽壁
a
浮球最低水位 泵之最低水位
d D
安装时注意事项
安装位置与抽水机入水口应保持适当距离以免浮 球液位计被入水口吸入。
安装位置与入水口应保持适当距离以免被水冲击 造成感应不正确;若无法避免时可加装防波管或 防波板改善。
浮球液位开关工作原理
浮球液位开关工作原理
浮球液位开关是一种常用的液位测量仪器,其工作原理是通过浮球的上下浮动来检测液体的液位高低。
浮球液位开关包含一个密封的浮球和一个与其相连的开关组件。
具体而言,当液体的液位升高时,浮球会随之上浮,直到达到预定的高位位置。
在浮球上方的开关组件会受到浮球的上浮而受压,从而使开关闭合。
这时,浮球液位开关会输出一个信号,表示液位已经达到高位。
相反地,当液体的液位下降时,浮球会随之下沉,直到达到预定的低位位置。
在浮球下方的开关组件会受到浮球的下沉而释放,从而使开关打开。
这时,浮球液位开关会停止输出信号,表示液位已经低于设定的低位。
浮球液位开关常用于液体容器或储罐中,用于控制液位高低。
当液位达到设定的高位位置时,浮球液位开关会触发相应的控制系统,例如关闭进液阀门,以避免液体溢出。
当液位降至设定的低位位置时,浮球液位开关会触发相应的操作,例如打开排液阀门,以补充液位。
总的来说,浮球液位开关利用浮球上下浮动的原理,通过开关组件的闭合和断开来检测液体的液位高低,从而实现液位的控制和监测功能。
浮球开关安装方法
浮球开关安装方法
浮球开关是一种常用的液位开关,用于控制液位的上限或下限。
以下是浮球开关的安装方法:
1. 首先,确定要安装的位置。
浮球开关需要与液体接触,所以安装位置应该在液体的水平面附近。
应避免在液体表面以下或以上安装,以确保准确的液位控制。
2. 清洁安装位置。
确保安装位置干燥、平整且没有杂物,以免影响浮球开关的工作。
3. 定位浮球开关。
将浮球开关放置在安装位置上,并确保开关的浮球能够自由浮沉在液体中。
4. 固定浮球开关。
使用螺丝或其他合适的固定装置将浮球开关固定在位置上。
确保固定牢固,以防止浮球开关在使用过程中移动或松动。
5. 连接电源和控制设备。
根据浮球开关的型号和要求,将电源线和控制线连接到浮球开关上。
确保连接正确且牢固。
6. 进行测试。
在完成安装后,可以通过向液体中加入或排出液体来测试浮球开关的工作。
确保浮球在达到控制液位时能够准确触发开关。
需要注意的是,浮球开关的安装应由专业人员进行,以确保安全和正确的操作。
在安装过程中请遵循相关的安全规定和操作指南。
液位开关原理
液位开关原理液位开关是一种常用的工业自动化控制设备,它可以在液位高度达到或低于一定设定值时,自动开启或关闭电路。
液位开关的工作原理是基于浮子原理和磁力原理。
一、浮子原理1.1 浮子结构液位开关的浮子结构通常由浮球、挂钩、拉杆和触点组成。
浮球通常由聚乙烯等材料制成,具有良好的耐腐蚀性和密度轻的特点。
挂钩连接在浮球上方,通过拉杆与触点相连。
1.2 浮子运动当被检测介质(如水、油等)液位升高时,浮球随着介质上升而上升;当液位下降时,浮球也随之下降。
这样就可以通过监控浮球运动的位置来判断液位高度是否达到设定值。
二、磁力原理2.1 磁性材料为了使液位开关能够感应到浮球位置变化并产生信号输出,需要将磁性材料安装在拉杆或触点上。
通常使用永磁体或电磁铁作为磁性材料。
2.2 磁场感应当浮球上升或下降时,拉杆或触点也会相应地移动。
当磁性材料靠近或远离感应器时,会产生磁场变化。
这种磁场变化可以通过电路来检测,并将信号输出给控制系统。
三、液位开关的工作原理液位开关的工作原理是基于浮子原理和磁力原理的综合作用。
当液位高度达到或低于设定值时,浮球会随着介质上升或下降,从而改变拉杆或触点与感应器之间的距离,产生磁场变化,并通过电路将信号输出给控制系统。
控制系统根据信号判断液位高度是否达到设定值,并做出相应的控制决策。
四、液位开关的分类4.1 浮球式液位开关浮球式液位开关是一种常用的液位检测设备,它采用浮子结构和磁力原理来实现液位检测。
该类型的液位开关结构简单、使用方便、可靠性高,在工业自动化控制中广泛应用。
4.2 阻挡式液位开关阻挡式液位开关是一种通过机械阻挡来实现液位检测的设备。
它采用机械结构,当被检测介质的液位达到或低于设定值时,机械部件会受到阻挡,从而产生信号输出。
该类型的液位开关结构简单、稳定性高,但不能适用于高温、高压等恶劣环境。
4.3 电容式液位开关电容式液位开关是一种通过介电常数变化来实现液位检测的设备。
它采用电容原理,当被检测介质的液位达到或低于设定值时,会改变电容器中的介质体积和介电常数,从而产生信号输出。
妙迪仪表 UQK系列浮球液位开关 说明书
U Q K -01~04系列浮球液位开关概述UQK-01~04系列浮球液位开关,广泛适用于石油、化工、电力、冶金、食品、制药、造纸等行业,能 实现对各类容器内液位的自动报警或控制。
UQKS 系列带自检式液位开关,可以很方便地在任何时候对开关及系统进行自我检测,以确保开关及系统安全运行。
结构原理UQK-01~04系列液位开关基于浮力原理工作,浮球随液位上下浮动,驱动相应微动开关元件动作。
该产品由互为隔离的浮球组和微动开关组二大部分组成。
浮球随液位的变化升降,通过磁力轴的传动,带动微动开关触点动作,实现对液位的报警或控制。
主要技术参数工作温度:标准型:-40~150℃中温型:150~250℃高温型:250~350℃环境温度:-40~70℃工作压力:-0.1~6.3MPa介质密度:≥0.45g/cm3触点容量:250VAC 7A开关寿命:5×104次电气接口:M20×1.5内螺纹防爆等级:隔爆型ExdIIBT1~T6;本安型ExiaIICT1~T6防护等级:IP65过程连接:HG20592~20635-97 DN50以上,其他法兰标准(如GB、JB/T、HGJ、ANSI、DIN等)请用户在订货时注明接液材质:不锈钢接线盒材质:铝合金 123接线图UQK 浮球液位开关UQKS 带自检式浮球液位开关控制范围 调整方式 安装型式-01 10mm 不可调 侧装式-01N 60mm 不可调 侧装式-01T 40mm 可调 顶装式-02 25~550mm 有级可调 侧装式-03 8~2000mm 无级可调 顶装式-04 10mm 不可调 外侧水平基本形式 - 50 法兰通径DN50或2" 80 法兰通径DN80或3" 100 法兰通径DN100或4"过程连接 O 普通型D 隔爆型E 本安型防爆选项 S 标准型M 中温型H 高温型工作温度-□介质密度 单位g/cm 3-□工作压力 单位MPa 结构及尺寸UQK-01 UQK-01中温型 UQK-01高温型UQK-02 UQKS-01 UQK-01NUQK-03 UQK-04 UQK-01T。
浮球液位开关接线图
浮球液位开关接线图浮球液位开关原理动画图:
使用“黑色”和“蓝色”的电线:
浮球在下水位时,接点是接通的状态
浮球在水位时,接点是不通的状态
使用“黑色”和“褐色”的电线:
浮球在下水位时,接点是接通的状态
浮球在水位时,接点是不通的状态
重锤的装置法
将浮球开关的电线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话,也可用螺丝起子把此一塑胶环拆下),再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。
电缆式浮球液位开关使用说明书
电缆式浮球液位开关使用说明书
1、组成结构
电缆式浮球液位开关包含四个部分:信号电缆、配重块、浮球及微动开关。
三线制信号电缆线标分别为NC、NO、COM,一般高液位浮球开关选择接常开触点,低液位浮球开关选择接常闭触点;配重块一般安装在浮球上方约200mm处,可以实现浮球的稳定翻转,动作性能最佳;浮球外形酷似球体,内部固定一个微动开关与信号电缆连接,浮球内充以惰性气体,浮球内外有密封要求,防止微动开关锈蚀老化。
2、安装方式
电缆式浮球液位开关一般垂直挂在疏水地坑中,如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L,一般要求距离L需大于2倍的动作长度l,防止浮球动作时与坑壁干涉;信号电缆与疏水泵吸水口的水平距离M需大于600mm,避免疏水泵吸水口的吸力影响液位开关动作;浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d,防止疏水泵空吸导致电机损坏。
通常每个疏水坑至少会配置3个浮球液位开关:低报开关、高报开关、高高报开关,且这些浮球开关并排分散安装。
目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
3、工作原理
浮球液位开关内部固定高灵敏的微动开关,与信号电缆连接。
当液位
上升到一定高度,由于浮球被固定在配重块上,不再随液位上浮,开始改变浮球的上扬角度,当浮球上扬角度大于30°时,浮球内微动开关触点闭合,触发高报信号,疏水泵开始排水;反之当液位下降到一定高度,浮球上扬角度小于10°时(受回差影响,消报角度一般会小点),浮球内微动开关触点断开,触发低报信号,疏水泵停止排水。
因此,通过设置不同液位高度的浮球液位开关,实现疏水地坑液位的自动控制和报警功能。
水泵浮球液位控制器水位开关【范本模板】
水泵浮球液位控制器水位开关浮球液位控制器重锤的装置法1、将浮球开关的电线从重锤的中心下凹圆孑L处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话,也可用螺丝起子把此一塑胶环拆下),再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定液位之位置。
(如右图1)2、轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。
3、在使用中,最好再用一根铜线或其他东西,把固定在线缆上(上下两端卡住)或容器内壁上,以防止重锤滑动而影响水位的控制。
请将电缆直接拉到控制箱,尽量避免使用中间接头,若不得已而有接头时,绝不可将电缆线接头浸入水中性能特点RM-UK221型浮球控制器是一个能够调节桶、槽或井中液位的开关。
它可自动调节、易于操作、便于安装、安全可靠、免予维修、无毒环保。
它对污水有抵抗作用。
广泛应用于家庭,厂矿等的水池、油、弱酸或弱碱的池、桶、糟、灌等容器之中。
如串联两个控制器,即一个放在水池,加一个放至水井来控制水泵,就能防止因水源不足开空泵而损坏水泵技术参数额定电流、电压:10(8A)250V~10(4A)380V,使用温度:0—80度使用范围:大于等于0.2M 工作寿命:1*50000 引线长度:4M(特殊的长度,特定的使用环境均可定制,可联系客服!)外形尺寸:80×160×45mm安装方式:用垂锤固定接线方法1、供水系统使用“黑色”和“蓝色”的电线:浮球在下水位时,接点是接通的状态浮球在上水位时,接点是不通的状态2、排水系统使用“黑色”和“褐色”的电线:浮球在上水位时,接点是接通的状态浮球在下水位时,接点是不通的状态安装实物图。
电缆浮球液位开关工作原理
电缆浮球液位开关工作原理
电缆浮球液位开关(Cable float level switch)是一种非接触式液位传感器,它由金属或塑料制成的带有浮球的电缆组成,当水位达到设定值时,浮球内部的金属棒将开启/关闭连接,从而控制电路的开关状态。
浮球液位开关的工作原理是,当水位升高到设定值时,电缆上的浮球会浮起,拉动特定长度的铜丝,使得接口处的触点闭合,形成一个电路,此时可以控制电路中的电动设备。
当水位降低时,浮球会沉入水中,拉动的铜丝变短,使接口处的触点断开,从而控制电路中的电动设备失去动力。
连杆浮球液位开关使用说明书
日常维护1、定期清除连杆及浮球上的污垢(周期视水质而定)。
2、检查环扣上的螺钉是否有松动。
开箱及检查1、包装应完好无损。
2、开箱时若发现本产品有损坏或部件脱落松动,请及时通知本公司。
3、装箱内容:a)产品1台b)说明书1份c)产品合格证使用重点注意事项1、浮球开关所接电路电压必须小于磁簧开关最高电压,电流必须小于其最大工作电流:对于 10W/125V AC 交流电压<125V AC I<0.5A50W/240V AC/200V DC 交流电压<240V AC I<1A直流电压<200V DC I<1A2、浮球开关连接在电路中,其起动电流必须小于1A(或0.5A)。
3、浮球开关连接在电路中,其消耗功率最大为10W、20W、40W、50W,若电路的功率大于其额定功率,可能会导致磁簧烧毁。
4、浮球开关必须经过继电器然后再控制其它负载,也可以给PLC直接采集信号。
5、浮球开关应避开大的变频器及大功率的电动机和电容器。
6、浮球开关所控制位置出厂前已设定好,请不要随意移动固定浮球用环扣位置,环扣移动将可能导致浮球开关信号输出错误或无信号输出。
连杆浮球液位开关使用说明书地址:陕西省宝鸡市英达路18号电话:************传真:************邮编:721006网址:制订日期:2019年01月23日 V2.0版基本参数1、温度:-20℃~120℃(200℃ Max.)2、耐压:(-1.0~3.5)MPa(金属型);(0~0.5)MPa(塑胶型)3、接点容量:50W/250VAC或200VDC ;40W/250VAC;10W/110VAC4、额定电流:0.2A(50W) ;0.16A(40W) ;0.1A(10W)5、最大工作电流:1A(50W或40W);0.5A(10W)注:客户指定温度及压力需订做。
工作原理在密闭的金属或塑胶管内,设置一点或多点的磁簧开关,然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球,利用固定环将浮球固定在与磁簧开关相关范围内,当浮球移动时,其内部的磁铁吸引磁簧开关接点动作,以作为液位的控制或指示。
电缆浮球开关工作原理
电缆浮球开关工作原理
电缆浮球开关是一种常用的液位测量和控制装置,其工作原理如下:
1. 结构:电缆浮球开关主要由浮球、电缆和开关组成。
浮球通常是一个空心球形结构,内部充满空气或液体。
电缆连接在浮球上,将信号传递到开关。
2. 浮球浸没与脱离:当液位上升使浮球浸没在液体中时,浮球上升并向开关传递信号,触发开关动作。
当液位下降使浮球脱离液体时,浮球下降并解除开关上的信号,触发开关复位。
3. 工作原理:电缆是浮动在液体中的,浮球的浸没与脱离会使电缆产生相应的张力变化。
这种张力变化通过电缆传递到开关上,引起弹簧或电磁机构的动作,从而改变开关的状态。
4. 电缆张力调整:通常,在电缆中设置有校正重物或调节装置,用于调整浮球浸没和脱离的液位范围和对应的电缆张力变化。
5. 应用:电缆浮球开关适用于各种液体的液位测量和控制,常见于水泵、污水处理系统、化工装置、液体储罐等场合。
需要注意的是,电缆浮球开关的浸没和脱离液体的速度要适中,过快或过慢都可能影响开关的稳定性和准确性。
此外,不同型号的电缆浮球开关在结构和工作原理上可能会有一些差异,以上原理仅为一般性描述。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
KEY系列电缆浮球液位开关
一、概述
Key型是采用意大利玛赫公司专利技术生产的高密封性能浮动开关。
该产品适用于控制液泵工作,调节液位,也可装于潜水泵对电动机进行控制和保护。
高密封性能是采用聚丙烯注射来保证。
Key电缆浮球液位开关是一个能够调节桶,槽或井中液位的开关。
它可自动调节,易于操作,便于安装,安全可靠,免予维修,无毒环保。
它对污水有抵抗作用,广泛应用于家庭,厂矿等的水池,油,酸和碱的池,桶,槽,灌等的容器中。
Key-浮动开关,是利用重力与浮力的原理设计而成,结构简单而合理。
主要包括浮漂体、设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构,以及与开关相连的三芯电缆。
二、主要特点:
该产品的显著特点是性能稳定可靠(不因液面的波动而引起误动作)。
同时,它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。
该产品可与各种液泵配套,广泛用于给水、排水及含腐蚀性液体的液位自动控制。
三、主要技术参数:
1、工作电压:250V。
2、工作电流:8A。
3、工作温度:0~80℃。
4、电寿命:1×100000次。
5、机械寿命:5×100000次。
安装说明
供水系统
使用“黑色”和“蓝色”的电线:
浮球在下水位时,接点是接通的状态 浮球在上水位时,接点是不通的状态
排水系统
使用“黑色”和“褐色”的电线:
浮球在上水位时,接点是接通的状态 浮球在下水位时,接点是不通的状态
重锤的装置法
1、将浮球开关的电线从重锤的中心下凹圆孑L 处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话,也可用螺丝起子把此一塑胶环拆下),再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
2、轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件请将电缆直接拉到控制箱,尽量避免使用中间接头,若不得已而有接头时,绝不可将电缆线接头浸入水中。
