电子浮球开关工作原理
电子浮球开关工作原理
电子浮球开关是一种常见的液位测量设备，它可以根据液体的高低来控制电路的开闭。
其工作原理如下：
1. 结构组成：电子浮球开关主要由浮球、浮球轴、杆件、密封圈、触点等组成。
2. 工作原理：当液体的液位上升时，浮子随之上升，并通过浮球轴与杆件相连。
在浮球与浮球轴相连的部分设置有磁性材料，当液位上升使得浮球上升时，磁性材料也随之上升，并与固定在固定位置的触点靠近。
触点的闭合或断开状态取决于磁性材料与触点的接触与否。
3. 信号输出：当液位上升导致触点闭合时，电子浮球开关输出一个闭合信号，表示液位已经达到设置的高位值。
当液位下降使浮球降低时，磁性材料与触点间的距离增加，触点断开，开关输出开放信号，表示液位已经下降至设置的低位值。
4. 应用场景：电子浮球开关广泛应用于工业生产中的液位控制领域，如水处理、油库、化工等行业。
浮球液位开关(周书阳)讲解
1500mm 4
PART ONE
LV30- LOR250 EM IPSUM 500 750 1000 1250 1500 S A 1 2 3 4 F G
LV30系列浮球式位开关（计） 测量范围 250mm 测量范围 500mm 测量范围 750mm 测量范围 1000mm 测量范围 1250mm 测量范围 1500mm 开关量输出型 模拟量输出型 4…20mA 浮球数：1个 浮球数：2个（仅限开关输出型产品） 浮球数：3个（仅限开关输出型产品） 浮球数：4个（仅限开关输出型产品） 法兰连接DN50法兰 螺纹连接G2
应用示例和注意事项
THANK YOU
型号特点
（以电缆浮球液位开关为例）
主要特点
适用范围广、安装形式多样 多点控制 无源器件,性能稳定可靠，抗干扰能力强 结构简单，安装方便，维护费用低 多种材质可以选择，适合多种场合使用
浮球液位开关LV30系列
有效长度 L 最多浮球数量
250mm 2
500mm 3
750mm 4
1000mm 4
1250mm 4
介质密度: 0.5~2.0g/cm3
介质粘度: ≤0.8Pa s 3Pa s
连接:螺纹或法兰
接线形式:普通接线盒或防爆接线盒或甩线
外壳防护:IP65
选型考虑:
浮球液位开关分为固定磁浮球液位开关和可调磁浮球液位开关,选择磁浮球液
位开关的一个型号时要考虑固定或可调磁滞现象，液体密度，安装位置和过程连
接。
浮球液位开关
周书阳
简介 结构和原理 型号特点 参数 应用示例和注意事项
简介
浮球液位开关的技术优势:浮球开关不含导致故障发生 的 波纹管、 弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的 简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。 它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负 载冲击能力强的特点,一只产品可以实现多点控制。其在造船、造纸、 印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、 油压机械等方面都得到了广泛的应用。浮球开关是一种结构简单、使 用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、 速度快、作用寿命长，与电子开关相比，它有抗负载冲击能力强的特 点。
浮球开关原理

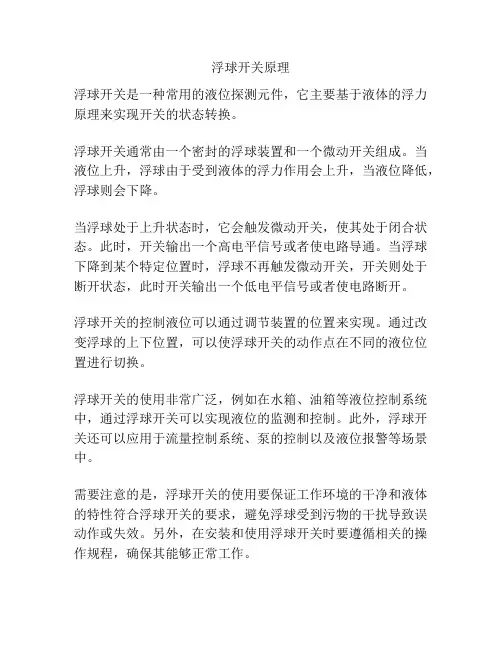

浮球开关原理
浮球开关是一种常用的液位探测元件，它主要基于液体的浮力原理来实现开关的状态转换。
浮球开关通常由一个密封的浮球装置和一个微动开关组成。
当液位上升，浮球由于受到液体的浮力作用会上升，当液位降低，浮球则会下降。
当浮球处于上升状态时，它会触发微动开关，使其处于闭合状态。
此时，开关输出一个高电平信号或者使电路导通。
当浮球下降到某个特定位置时，浮球不再触发微动开关，开关则处于断开状态，此时开关输出一个低电平信号或者使电路断开。
浮球开关的控制液位可以通过调节装置的位置来实现。
通过改变浮球的上下位置，可以使浮球开关的动作点在不同的液位位置进行切换。
浮球开关的使用非常广泛，例如在水箱、油箱等液位控制系统中，通过浮球开关可以实现液位的监测和控制。
此外，浮球开关还可以应用于流量控制系统、泵的控制以及液位报警等场景中。
需要注意的是，浮球开关的使用要保证工作环境的干净和液体的特性符合浮球开关的要求，避免浮球受到污物的干扰导致误动作或失效。
另外，在安装和使用浮球开关时要遵循相关的操作规程，确保其能够正常工作。
电缆浮球开关工作原理
电缆浮球开关工作原理
电缆浮球开关是一种常用的液位测量和控制装置，其工作原理如下：
1. 结构：电缆浮球开关主要由浮球、电缆和开关组成。
浮球通常是一个空心球形结构，内部充满空气或液体。
电缆连接在浮球上，将信号传递到开关。
2. 浮球浸没与脱离：当液位上升使浮球浸没在液体中时，浮球上升并向开关传递信号，触发开关动作。
当液位下降使浮球脱离液体时，浮球下降并解除开关上的信号，触发开关复位。
3. 工作原理：电缆是浮动在液体中的，浮球的浸没与脱离会使电缆产生相应的张力变化。
这种张力变化通过电缆传递到开关上，引起弹簧或电磁机构的动作，从而改变开关的状态。
4. 电缆张力调整：通常，在电缆中设置有校正重物或调节装置，用于调整浮球浸没和脱离的液位范围和对应的电缆张力变化。
5. 应用：电缆浮球开关适用于各种液体的液位测量和控制，常见于水泵、污水处理系统、化工装置、液体储罐等场合。
需要注意的是，电缆浮球开关的浸没和脱离液体的速度要适中，过快或过慢都可能影响开关的稳定性和准确性。
此外，不同型号的电缆浮球开关在结构和工作原理上可能会有一些差异，以上原理仅为一般性描述。
KEY电缆浮球液位开关接线图及安装方法
KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关接线图及安装方法KEY电缆浮球液位开关采用意大利MAC3公司专利技术生产的KEY浮动开关，是利用重力与浮力的原理设计而成，结构简单而合理，主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。
该产品的显著特点是性能稳定可靠(不因液面的波动而引起误动作)，同时，它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。
该产品可与各种液泵配套，广泛用于给水、排水及含腐蚀性液体的液位自动控制。
1、型号规格及技术性能型号规格(所配电缆长度)材料电缆/外壳额定电流/电压约定电发热电流工作环境温度电寿命机械寿命KEY2m3m5m10m15mCR/PP氯丁二烯橡胶/聚丙烯8A/220VAC SPDT15A0-80℃105次5＊10105次2、接线图及安装方法1KW及1KW以下的单相泵，可将KEY浮动开关直接串联在电路中(图1)1KW以上的泵，可将KEY浮动开关串联在电控箱的控制电路中(图2)KEY电缆浮球液位开关液位的控制高度是由电缆在液体中的长度及重锤在电缆上的位置决定的，固定重锤的方法是，先将重锤非喇叭口一端的卡环拆下，将其套在电缆的适当位置上，再将电缆从重锤喇叭一端穿入，套在电缆上的卡环就限定了重锤的位置。
最后将电缆在容器外的适当处固定。
KEY电缆浮球液位开关供液时，接黑、蓝色线，低液时开关接通，高液位时开关断开(图3)排液时，接黑、棕色线，高液位时开关接通，低液时开关断开(图4)3浮动开关的外型尺寸。
浮球开关原理
浮球开关原理浮球开关是一种常用的液位控制器，它通过浮球的浮沉来实现对液位的监测和控制。
其原理简单易懂，下面将详细介绍浮球开关的工作原理。
1. 浮球开关的结构。
浮球开关主要由浮球、杆、触点和外壳组成。
浮球通常是金属或塑料制成的，具有一定的浮力，可以随着液位的变化而上下浮动。
杆连接在浮球上，当浮球上升或下降时，杆也随之移动。
触点位于外壳内部，与杆相连，当浮球上升或下降到一定位置时，触点就会闭合或断开，从而实现对液位的控制。
2. 浮球开关的工作原理。
浮球开关的工作原理非常简单，当液位上升到一定高度时，浮球随之上升，杆推动触点闭合，从而导通电路，发出信号；当液位下降时，浮球下降，杆使触点断开，电路断开，停止信号输出。
通过这种方式，可以实现对液位的自动监测和控制。
3. 浮球开关的应用。
浮球开关广泛应用于各种液位控制系统中，例如水箱、油箱、蒸发器、冷凝器等。
在水箱中，浮球开关可以监测水位，当水位过高或过低时，及时发出信号，实现对水泵的控制，保证水位在安全范围内波动。
在油箱中，浮球开关可以监测油位，及时发出信号，实现对油泵的控制，保证油位在合适范围内波动。
在蒸发器和冷凝器中，浮球开关可以监测液位，保证热交换器的正常运行。
4. 浮球开关的优点。
浮球开关具有结构简单、工作可靠、安装方便、维护成本低等优点。
由于其原理简单，不易受外界干扰，因此在工业和民用领域得到了广泛应用。
总结，浮球开关是一种简单而有效的液位控制器，其工作原理清晰易懂，应用广泛。
通过对浮球的浮沉来实现对液位的监测和控制，为各种液位控制系统提供了可靠的保障。
希望本文能够帮助大家更好地理解浮球开关的工作原理，为实际应用提供参考。
电缆浮球开关的安装方法
电缆浮球开关的安装方法
安装电缆浮球开关时需要注意以下十个要点：
1. 选择合适的位置：电缆浮球开关应安装在液体水平位置，确保能够精确探测液位
上升和下降。
2. 选择正确的电缆长度：浮球开关应与所需控制的液位高度相匹配。
电缆长度应能
够完全覆盖液位的范围，同时避免电缆过长或过短而影响控制准确度。
3. 确认电缆浮球开关的电压要求：根据实际需求，选择适当电压的浮球开关，确保
其能够正常工作。
4. 清洁安装位置：在安装前，确保安装位置干净，并清除可能影响浮球开关运作的
任何杂质。
5. 安装支架或固定装置：使用适当的支架或固定装置，将浮球开关牢固地安装在所
选位置上，确保其不会晃动或脱离安装位置。
6. 确保电缆连接牢固：将电缆连接到浮球开关上时，确保电缆与开关之间的连接牢
固可靠，以防止电缆脱落或断开。
7. 正确调整浮球开关位置：根据实际需求，调整浮球开关的位置，使其在液位上升
或下降时能准确感应到并触发相应操作。
8. 测试浮球开关的工作状态：在安装完成后，进行测试，确保浮球开关能正常工作。
可以通过加水或放水的方式来测试浮球开关是否能准确地感应液位变化。
9. 定期维护和清洁：定期维护浮球开关，清除可能积聚在浮球或电缆上的污物，以
确保其正常工作。
10. 注意安全事项：在安装和操作电缆浮球开关时，注意安全事项，确保符合相关安
全规定，并避免发生任何意外事故。
电缆浮球液位开关资料
Neoprene Cable 0.75mm2x3C
3A/ 125/250Vac
N.O or N.C or SPDT
-0BC~60BC
-10BC~80BC
0.8
113A2g/1m 电缆 4.5 kg/cm2
600 Vac
Min 100 mW
Max. 100mW
上升18BA4B/ 下降B-0010 (搭配圆柱型浮球使用)
123 106
型号 FAPW-03 FAPW-05
材质 PP
重量 0.3kg 0.5kg
FASW SUS304 1.8kg
FAB-0010 PP 0.15kg
f28
FARA/FADA N.O.
ON
FASA
N.O. ON
蓝
黑
黑
黄
棕
白
白
蓝
2. SPDT 常闭(N.C)型
接点型式 A --- N.O (磁簧开关) B --- N.C
C --- SPDT
电缆材质 J ---PVC
电缆材质 K---Neoprene
5
重锤尺寸
FAPW-03 FAPW-05
FASW
f10 30
70 75
f60
f60.5
接点型式 1. SPDT 常开(N.O)型
FACA N.O.
ON
FAPA/FAEA N.O.
A
槽壁
a
浮球最低水位 泵之最低水位
d D
安装时注意事项
安装位置与抽水机入水口应保持适当距离以免浮 球液位计被入水口吸入。
安装位置与入水口应保持适当距离以免被水冲击 造成感应不正确；若无法避免时可加装防波管或 防波板改善。
浮球液位开关工作原理
浮球液位开关工作原理
浮球液位开关是一种常用的液位测量仪器，其工作原理是通过浮球的上下浮动来检测液体的液位高低。
浮球液位开关包含一个密封的浮球和一个与其相连的开关组件。
具体而言，当液体的液位升高时，浮球会随之上浮，直到达到预定的高位位置。
在浮球上方的开关组件会受到浮球的上浮而受压，从而使开关闭合。
这时，浮球液位开关会输出一个信号，表示液位已经达到高位。
相反地，当液体的液位下降时，浮球会随之下沉，直到达到预定的低位位置。
在浮球下方的开关组件会受到浮球的下沉而释放，从而使开关打开。
这时，浮球液位开关会停止输出信号，表示液位已经低于设定的低位。
浮球液位开关常用于液体容器或储罐中，用于控制液位高低。
当液位达到设定的高位位置时，浮球液位开关会触发相应的控制系统，例如关闭进液阀门，以避免液体溢出。
当液位降至设定的低位位置时，浮球液位开关会触发相应的操作，例如打开排液阀门，以补充液位。
总的来说，浮球液位开关利用浮球上下浮动的原理，通过开关组件的闭合和断开来检测液体的液位高低，从而实现液位的控制和监测功能。
浮球开关安装方法
浮球开关安装方法
浮球开关是一种常用的液位开关，用于控制液位的上限或下限。
以下是浮球开关的安装方法：
1. 首先，确定要安装的位置。
浮球开关需要与液体接触，所以安装位置应该在液体的水平面附近。
应避免在液体表面以下或以上安装，以确保准确的液位控制。
2. 清洁安装位置。
确保安装位置干燥、平整且没有杂物，以免影响浮球开关的工作。
3. 定位浮球开关。
将浮球开关放置在安装位置上，并确保开关的浮球能够自由浮沉在液体中。
4. 固定浮球开关。
使用螺丝或其他合适的固定装置将浮球开关固定在位置上。
确保固定牢固，以防止浮球开关在使用过程中移动或松动。
5. 连接电源和控制设备。
根据浮球开关的型号和要求，将电源线和控制线连接到浮球开关上。
确保连接正确且牢固。
6. 进行测试。
在完成安装后，可以通过向液体中加入或排出液体来测试浮球开关的工作。
确保浮球在达到控制液位时能够准确触发开关。
需要注意的是，浮球开关的安装应由专业人员进行，以确保安全和正确的操作。
在安装过程中请遵循相关的安全规定和操作指南。
电缆浮球液位开关
DT_CFS电缆浮球液位开关
简介
DT-CFS电缆浮球开关是利用重力与浮力的
原理设计而成，结构简单合理。
本产品塑胶
射出一体成型，对长距离多点控制、沉水泵、
有波动的液体或有杂质的液体控制效果佳。
一般液体亦可使用。
电缆线长度任何长度皆
可定制，电缆线采用高柔性电缆，经久耐用。
原理
当电缆浮球以重锤为原点上扬或下降一定角度时（通常微动开关上扬角度为28°左右)，内部开关便会有ON或OFF信号输出。
组成
主要由重锤、浮体、浮体内微动开关及三芯电缆组成。
特点
结构坚固，性能稳定可靠（不因液体的波动而引起误动作），无毒、耐腐蚀，安装方便，价格低廉
技术参数
额定电流、电压：15A、220VAC
工作温度：-10℃～+80℃
浮球材质： PP
电缆材质：氯丁橡胶；
控制范围：≥0.2m
工作寿命：≥10万次
引线长度：3m、5m、10m（其它长度可订制）
接线方式
棕色线（BN）：共线（COM）；黑色线（BK）：常开（NO）；蓝色线（BU）：常闭（NC）
应用领域
可与各种液泵配套，广泛应用于水厂、楼宇自控系统等给排水及腐蚀性液体的液位自动控制。
安装注意事项
1. 浮球动作长度(重锤到浮球的距离)必须小于桶槽壁与电缆的距离，以免
浮球碰到桶壁而不能正常浮起；
2. 浮球应远离抽水机入口以免浮球被抽水机吸入；
3. 浮球应远离入水口以免被水冲击造成误动作；
4. 控制线路负载不能超负载使用(小于接点容量使用)；。
浮球液位开关接线图
浮球液位开关接线图浮球液位开关原理动画图：
使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
重锤的装置法
将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。
(如果有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。
**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
FA_电缆浮球开关
Neoprene Cable 1mm2x3C or 2C
PVC Cable
Neoprene Cable
1.25mm2x3C or 2C 1mm2x3C or 2C
Silicon Cable 0.75mm2x3C or 2C
接点容量
10A/250VAC (std.) or 15A/250VAC
2A/250VAC
1/2"PF 102
8-f 19
f 8.7mm cable
L
束带
电缆 固定线
(150mm)
SUS重锤 FASW (CF-SUS-W)
75mm f 60.5mm
5
PP重锤 FAPW (CS-PP-W)
(150mm)
接点型式
NO NC or SPDT
适用温度
-10B C~60B C
-10B C~80B C
0B C~60B C
0B C~80B C
0B C~170B C
适用比重
0.6
0.5
重量
770g/5m
770g/5m
290g/1m
480g/5m
耐压
2 kg/cm2
2 kg/cm2
2 kg/cm2
2 kg/cm2
d D
安装时注意事项
安装位置与抽水机入水口应保持适当距离以免浮 球液位计被入水口吸入。
BLUE BROWN
ON 液体上升时开关状态
FA B (CS1-RA/CS2-9 A)
NC
BLUE YELLOW
安装位置与入水口应保持适当距离以免被水冲击 造成感应不正确；若无法避免时可加装防波管或 防波板改善。
ON BLUE YELLOW
电缆式浮球液位开关使用说明书
电缆式浮球液位开关使用说明书
1、组成结构
电缆式浮球液位开关包含四个部分：信号电缆、配重块、浮球及微动开关。
三线制信号电缆线标分别为NC、NO、COM，一般高液位浮球开关选择接常开触点，低液位浮球开关选择接常闭触点；配重块一般安装在浮球上方约200mm处，可以实现浮球的稳定翻转，动作性能最佳；浮球外形酷似球体，内部固定一个微动开关与信号电缆连接，浮球内充以惰性气体，浮球内外有密封要求，防止微动开关锈蚀老化。
2、安装方式
电缆式浮球液位开关一般垂直挂在疏水地坑中，如图1在安装时需注意浮球动作长度l不得大于信号电缆与坑壁的水平距离L，一般要求距离L需大于2倍的动作长度l，防止浮球动作时与坑壁干涉；信号电缆与疏水泵吸水口的水平距离M需大于600mm，避免疏水泵吸水口的吸力影响液位开关动作；浮球液位开关与坑底的距离D需大于疏水泵吸水口与坑底的距离d，防止疏水泵空吸导致电机损坏。
通常每个疏水坑至少会配置3个浮球液位开关：低报开关、高报开关、高高报开关，且这些浮球开关并排分散安装。
目前福清核电RPE系统的所有电缆式浮球液位开关均采用“分散式安装”方式。
3、工作原理
浮球液位开关内部固定高灵敏的微动开关，与信号电缆连接。
当液位
上升到一定高度，由于浮球被固定在配重块上，不再随液位上浮，开始改变浮球的上扬角度，当浮球上扬角度大于30°时，浮球内微动开关触点闭合，触发高报信号，疏水泵开始排水；反之当液位下降到一定高度，浮球上扬角度小于10°时（受回差影响，消报角度一般会小点），浮球内微动开关触点断开，触发低报信号，疏水泵停止排水。
因此，通过设置不同液位高度的浮球液位开关，实现疏水地坑液位的自动控制和报警功能。
电缆浮球液位开关工作原理
电缆浮球液位开关工作原理
电缆浮球液位开关（Cable float level switch）是一种非接触式液位传感器，它由金属或塑料制成的带有浮球的电缆组成，当水位达到设定值时，浮球内部的金属棒将开启/关闭连接，从而控制电路的开关状态。
浮球液位开关的工作原理是，当水位升高到设定值时，电缆上的浮球会浮起，拉动特定长度的铜丝，使得接口处的触点闭合，形成一个电路，此时可以控制电路中的电动设备。
当水位降低时，浮球会沉入水中，拉动的铜丝变短，使接口处的触点断开，从而控制电路中的电动设备失去动力。
浮球液位开关执行标准
浮球液位开关执行标准
本标准旨在规定浮球液位开关的执行标准，包括设计与制造、性能试验、安全性、安装与使用、维护与保养等方面。
设计与制造
浮球液位开关的设计与制造应符合以下要求：
(1) 采用不锈钢或其他耐腐蚀材料制造，以防止在液体中受到腐蚀；
(2) 浮球采用抗磁性材料制造，以确保在磁场中不会受到干扰；
(3) 内部电路应采用防水材料制造，以防止水分进入内部电路；
(4) 浮球液位开关的外观应光滑、平整，色泽均匀，无明显的划痕、凹陷等缺陷。
性能试验
浮球液位开关的性能试验应符合以下要求：
(1) 试验条件：在常温常压下进行试验；
(2) 试验样品：选取同批次、同型号的浮球液位开关若干个；
(3) 试验方法：将试验样品分别安装在试验装置中，加入适量的水或其他液体，观察浮球液位开关的动作是否灵敏、可靠；
(4) 试验结果：所有试验样品均应通过性能试验，且性
能指标应符合相关规定。
安全性
浮球液位开关的安全性应符合以下要求：
(1) 浮球液位开关应具有防爆、防水、防腐蚀等特性；
(2) 浮球液位开关的电路部分应具有过载保护和短路保护功能；
(3) 浮球液位开关在使用过程中应无明显的噪音和振动。
安装与使用
浮球液位开关的安装与使用应符合以下要求：
(1) 安装位置：浮球液位开关应安装在垂直的管道或容器上，且在管道或容器的底部；
(2) 安装方式：采用法兰连接或螺纹连接方式；
(3) 接线方式：浮球液位开关的接线方式应符合相关规定，且接线端子应采用防水接头；
(4) 使用环境：浮球液位开关应在使用温度、湿度等适宜的环境条件下使用。
浮球液位开关的工作原理
浮球液位开关的工作原理
液位开关：Level Switch;浮球开关：Float switch;浮球液位开关：Float level switch. 浮球液位开关（赛盛尔）是一种结构简单，使用方便的液位控制传感器（赛盛尔），具体分类属于液位（液面）信号器，主要输出相应液位（液面）变化的传感信号，可配合中间继电器或交流接触器控制相关电气或设备；只要材质选择正确，任何性质液体、压力、温度环境下皆可使用，因其工作原理简单可靠，在液位控制方面使用广泛，无处不在。
浮球液位开关（赛盛尔）的工作原理：通常将密封的非磁性金属或塑胶管内根据需要设置成一点或多点磁簧开关（干簧管），再将封装有永磁铁的浮球固定在杆径内磁簧开关相关位置上，利用浮球的上下浮动使磁簧开关产生开关动作，输出0/1开关量信号（开关量信号可定制为多点多球多信号输出），从而起到感应检测液位液面变化的作用。
浮球液位开关（赛盛尔）是一种成熟可靠的传感器，其品种多样，成本低廉，性能稳定，在液位控制的开发设计中是一种不可或缺的信号器。
浮球式液位开关
47
Kewill Automatic Inc.Germany
接线图 尺寸图
IP65
1
L＋
常开输出
2
L-
1 L＋
常闭输出
2 L-
1 L＋
模拟输出 2
L-
浮球式液位开关（计） LV30系列
原理，结构
LV30系列产品分为模拟输出型和开关量输出型两种。 模拟量输出型：磁性浮球随液位的变化不断触发检测杆中的磁簧开关,使得传感 器的总电阻发生变化，该信号被变送器转换成标准4…20mA信号输出。 开关量量输出型：液位上升或下降时，带动不锈钢磁性浮球上下移动,浮球触发 检测杆中的的磁簧开关，发出信号。
250
测量范围 250mm
500
测量范围 500mm
750
测量范围 750mm
1000
测量范围 1000mm
1250
测量范围 1250mm
1500
测量范围 1500mm
S
开关量输出型
A
模拟量输出型 4…20mA
1
浮球数：1个
2
浮球数：2个（仅限开关输出型产品）
Байду номын сангаас
3
浮球数：3个（仅限开关输出型产品）
4
浮球数：4个（仅限开关输出型产品）
特点
价格低廉，寿命长，可用于对液位的限位监控或连续监控。开关量型可提供多球 多点监控，模拟量型可与监控仪表配合使用，实现上下限报警或连续控制。
应用
用于密度≥0.75g/cm3的液位测量
技术参数
●最大压力： ●介质温度： ●介质密度： ●输出 开关量输出型:
模拟量输出型:
●防护等级： ●接线方式: ●材料: ●过程连接:
