最新plc课程设计(水塔水位控制模拟
p l c课程设计（水塔水位控制模拟）成绩：可编程控制器原理及应用课程设计报告设计题目：水塔水位控制模拟学生姓名：黄博新班级：机械电子工程082学号：200810834209指导老师：刘芹设计时间：2011.01目录2.6 程序调试 (7)2.7 时序图 (11)1系统描述及控制要求1.1系统功能描述在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON 表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。
当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。
当水塔水位高于水塔高水位界时电机M停止。
面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。
图1S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。
1.2控制要求（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制（2） S3为ON时，Y灯熄灭（3） S4为OFF且S2为ON时，M灯亮（4） S1为ON时，M灯熄灭2 控制系统分析与实现2.1 I/O 分配表表12.2 I/O 接线图图2X001X002X003X004COMY001Y002COM✞✞S1 S2 S3 S4MYFX1S2.3 流程图图32.4 梯形图和指令表图4图52.5 程序仿真（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮；（2）根据自己编写的程序，写入程序；（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态”；（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。
水塔水位控制系统PLC设计
水塔水位控制系统PLC设计1水塔水位控制系统PLC硬件设计1.1、水塔水位控制系统设计要求水塔水位控制装置如图1-1所示水常水位擁制51- -表示水塔的水位上限，52- -表示水塔的水位下限，53- -表示水池水位上限，54- -表示水池水位下限，M1为抽水电机，Y为水阀。
图1-1水塔水位控制装置水塔水位的工作方式:当水池液位低于下限液位开关S4，S4此时为ON水阀丫打开（丫为ON , 开始往水池里注水，定时器开始定时，4秒以后，若水池液位没有超过水池下限液位开关时（S4还不为OFF，则系统发出报警（阀丫指示灯闪烁），表示阀丫没有进水，出现故障；若系统正常，此时水池下限液位开关S4为OFF表示水位高于下限水位。
当水位液面高于上限水位，则S3为ON阀丫关闭（丫为OFF。
当S4为OFF时，且水塔水位低于水塔下限水位时（水塔下限水位开关S2 为ON ,电机M开始工作，向水塔供水，当S2为OFF时，表示水塔水位高于水塔下限水位。
当水塔液面高于水塔上限水位时（水塔上限水位开关S1为OFF ，电机M停止。
（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵不能启动）1.2水塔水位控制系统主电路水塔水位控制系统主电路如图1-2所示:图1-2水塔水位控制系统主电路1.3、I/O接口分配水塔水位控制系统PLC的I/O接口分配如表1-1所示。
1.4、水塔水位控制系统的I/O 接线图这是一个单体控制小系统，没有特殊的控制要求，它有5个开关量，开关量输出触点数有8个，输入、输出触点数共有13个，只需选用一般中小型控制器 即可。
据此，可以对输入、输出点作出地址分配，水塔水位控制系统的I/O 接线图如图1-3所示-QC I \~220V图1-3水塔水位控制系统的I/O 接线图2、水塔水位控制系统PLC 软件设计 2.1程序流程图水塔水位控制系统的PLC 控制流程图，根据设计要求，控制流程图如图 2-1所示。
SB 传感器1传感器2 传感器3传感器4 10.0 I0.1I0.2I0.3I0.4Q0.1 Q0.2Q0.3Q0.4 Q0.5Q0.6 Q0.7KMI KM水池下位指示灯 水池上位指示灯 水塔下位指示灯 水塔下位指示灯 报警指示灯1M图2-1 水塔水位控制系统的PLC控制流程图2.2梯形图程序设计及工作过程分析梯形图编程语言是一种图形化编程语言，它沿用了传统的继电接触器控制中的触点、线圈、串并联等术语和图形符号，与传统的继电器控制原理电路图非常相似，但又加入了许多功能强而又使用灵活的指令，它比较直观、形象，对于那些熟悉继电器一接触器控制系统的人来说，易被接受。
PLC水塔水位自动控制
根据实际运行情况，对控制算法 的参数进行优化，提高系统的响 应速度和稳定性。
建立故障诊断机制，快速定位并 排除系统故障，确保水塔水位控 制的可靠性。
04
水塔水位自动控制系统 的实际应用与效果分析
水塔水位自动控制系统的实际应用
实时监测
水塔水位自动控制系统能够实时监测水塔的水位，并将数 据传输到PLC控制器。
01
自动控制
根据预设的水位阈值，系统能够自动控 制水泵的启动和停止，以保持水位的稳 定。
02
03
数据记录与分析
系统能够记录水位数据，并生成报表， 方便用户对水位情况进行统计分析。
水塔水位自动控制系统的效果分析
节能降耗
01
通过自动控制水泵的启停，避免了人工操作的延误和浪费，降
低了能耗。
提高供水稳定性
plc水塔水位自动控制
目录
• 水塔水位控制系统的概述 • PLC在水塔水位控制系统中的应用 • 水塔水位自动控制系统的设计 • 水塔水位自动控制系统的实际应用与效果分析 • 结论
01
水塔水位控制系统的概 述
水塔水位控制的意义
保证供水稳定
水塔作为供水系统的重要环节，保持水位在合理 范围内对于保证供水稳定至关重要。
执行机构
根据PLC控制器的输出信号，执行相应的动 作，如调节阀门的开度或水泵的运行状态。
水塔水位控制系统的基本原理
采集水位数据
通过水位传感器实时监测水塔内的水 位数据。
计算控制信号
执行控制动作
执行机构根据PLC控制器的输出信号， 执行相应的控制动作，调节水流量或 水泵的运行状态，以保持水塔水位的 稳定。
02
系统能够实时监测水位，避免了因水位过高或过低对供水系统
水塔水位 PLC课程设计

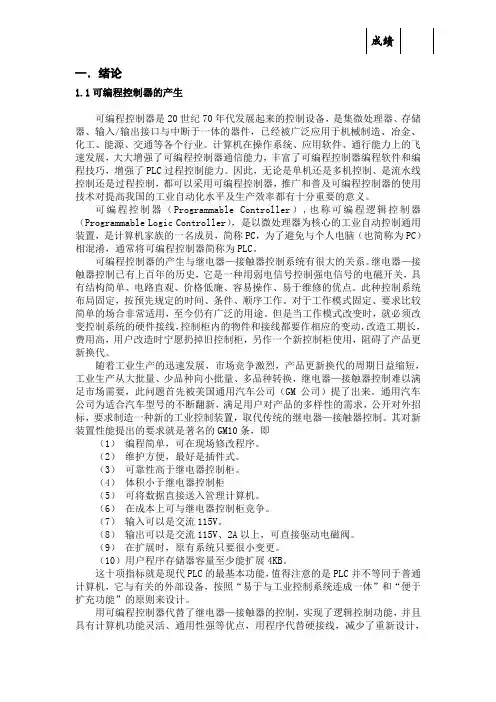

一．绪论1.1可编程控制器的产生可编程控制器是20世纪70年代发展起来的控制设备，是集微处理器、存储器、输入/输出接口与中断于一体的器件，已经被广泛应用于机械制造、冶金、化工、能源、交通等各个行业。
计算机在操作系统、应用软件、通行能力上的飞速发展，大大增强了可编程控制器通信能力，丰富了可编程控制器编程软件和编程技巧，增强了PLC过程控制能力。
因此，无论是单机还是多机控制、是流水线控制还是过程控制，都可以采用可编程控制器，推广和普及可编程控制器的使用技术对提高我国的工业自动化水平及生产效率都有十分重要的意义。
可编程控制器（Programmable Controller）,也称可编程逻辑控制器（Programmable Logic Controller），是以微处理器为核心的工业自动控制通用装置，是计算机家族的一名成员，简称PC，为了避免与个人电脑（也简称为PC）相混淆，通常将可编程控制器简称为PLC。
可编程控制器的产生与继电器—接触器控制系统有很大的关系。
继电器—接触器控制已有上百年的历史，它是一种用弱电信号控制强电信号的电磁开关，具有结构简单、电路直观、价格低廉、容易操作、易于维修的优点。
此种控制系统布局固定，按预先规定的时间、条件、顺序工作。
对于工作模式固定、要求比较简单的场合非常适用，至今仍有广泛的用途。
但是当工作模式改变时，就必须改变控制系统的硬件接线，控制柜内的物件和接线都要作相应的变动，改造工期长，费用高，用户改造时宁愿扔掉旧控制柜，另作一个新控制柜使用，阻碍了产品更新换代。
随着工业生产的迅速发展，市场竞争激烈，产品更新换代的周期日益缩短，工业生产从大批量、少品种向小批量、多品种转换，继电器—接触器控制难以满足市场需要，此问题首先被美国通用汽车公司（GM公司）提了出来。
通用汽车公司为适合汽车型号的不断翻新，满足用户对产品的多样性的需求，公开对外招标，要求制造一种新的工业控制装置，取代传统的继电器—接触器控制。
水塔水位winccplc课程设计
水塔水位winccplc课程设计一、课程目标知识目标：1. 学生能理解WINCC与PLC在水塔水位监控系统中的应用和交互原理；2. 学生能掌握WINCC组态软件的基本操作，包括创建项目、配置变量、设计监控界面；3. 学生能了解PLC编程中与水塔水位控制相关的基本逻辑和指令。
技能目标：1. 学生能通过实践操作，完成WINCC与PLC的连接和通信设置；2. 学生能运用PLC编程实现对水塔水位的自动控制，包括启停水泵、报警等；3. 学生能运用WINCC设计出直观、易操作的水塔水位监控界面。
情感态度价值观目标：1. 学生在课程学习过程中，培养对自动化控制技术的兴趣和热情；2. 学生通过小组合作，提高团队协作能力和解决问题的能力；3. 学生能认识到自动化技术在工业生产和日常生活中的重要性，增强社会责任感和创新意识。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和实际应用能力。
学生特点：学生具备一定的计算机操作基础，对PLC和WINCC有一定了解，但对实际应用中的复杂系统控制尚缺乏经验。
教学要求：教师需引导学生结合理论知识，注重实践操作，关注学生在操作过程中遇到的问题，及时给予指导和解答，以提高学生的实际应用能力。
同时，注重培养学生的团队协作能力和创新思维。
通过本课程的学习，使学生能够将所学知识应用于实际工程案例中，提高解决实际问题的能力。
二、教学内容1. 理论知识：- PLC基础知识：PLC的结构、工作原理、编程语言及指令系统；- WINCC基础知识：WINCC软件功能、组态过程、变量管理及监控界面设计。
2. 实践操作：- 水塔水位控制系统设计：根据水塔水位要求，设计PLC控制程序；- WINCC与PLC连接：配置WINCC与PLC通信参数，实现数据交换；- 监控界面设计：利用WINCC设计水塔水位监控界面，实现实时监控和报警功能。
3. 教学大纲：- 第一周：PLC基础知识学习，理解PLC在水塔水位控制系统中的作用；- 第二周：学习WINCC基础知识，掌握组态软件的基本操作；- 第三周：实践操作，分组进行水塔水位控制系统的设计与编程；- 第四周：调试与优化，完善水塔水位监控系统，进行成果展示。
水塔供水系统的PLC控制设计
课程设计课程名称电气控制与PLC课程设计课题名称水塔供水系统的PLC控制设计专业测控技术班级1301学号姓名指导老师刘星平，赖指南，谭梅，沈细群2016年6月17日电气信息学院课程设计任务书课题名称水塔供水系统的PLC控制设计姓名专测控技术与仪器班级学号指导老师刘星平、赖指南等课程设计时间2016年6月6日-2016年6月17日（15、16周）教研室意见意见：同意审核人：汪超林国汉一.任务及要求设计任务：以PLC为核心，设计一个水塔供水系统的PLC控制系统，为此要求完成以下设计任务：1.根据系统的基本结构、工艺过程和控制要求，确定控制方案。
2.配置电器元件，选择PLC型号。
3.绘制PLC控制系统线路原理图和PLC I/O接线图。
设计PLC梯形图程序，列出指令程序清单。
4.上机调试程序。
5.上位机组态监控的设计(可选项）6.编写设计说明书。
设计要求（1）所选控制方案应合理，所设计的控制系统应能够满足控制对象的工艺要求，并且技术先进，安全可靠，操作方便。
（2）所绘制的设计图纸符合国家标准局颁布的GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和GB7159－87《电气技术中的文字符号制定通则》的有关规定。
（3）所编写的设计说明书应语句通顺，用词准确，层次清楚，条理分明，重点突出。
二.进度安排1.第一周星期一：布置课程设计任务，讲解设计思路和要求，查阅设计资料。
2.第一周星期二～星期四：详细了解控制系统的基本组成结构、工艺过程和控制要求。
确定控制方案。
配置电器元件，选择PLC型号。
绘制控制系统的控制线路原理图和控制系统的PLC I/O接线图。
设计PLC梯形图程序，列出指令程序清单。
4.第一周星期五：上机调试程序。
5.第二周星期二～星期四：编写设计说明书。
6.第二周星期五：答辩。
三.参考资料[1] 刘星平.PLC原理及工程应用[M].北京：中国电力出版社，2014年。
[2]廖常初.S7-200 PLC编程及应用[M].北京：机械工业出版社，2014年。
电气控制与PLC课程设计(水塔水位PLC自动控制系统)
辽宁工程技术大学电气控制技术与PLC 课程设计设计题目水塔水位PLC自动控制系统指导教师院（系、部）电气与控制工程学院专业班级学号姓名日期电气控制技术与PLC课程设计任务书摘要随着现代社会生产的发展和技术进步，现代工业自动化生产水平的日益提高，微电子技术的飞速发展，在继电器控制系统的基础上产生了一种新型的工业控制装置——可编程控制器。
随着科技的发展和现实暴露的一些问题，以便能更快捷更方便的完成一些任务，在工农业生产过程中，经常需要对水位进行测量和控制。
水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。
而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。
本文采用PLC进行主控制，在水箱上安装一个自动测水位装置。
利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用MCGS 组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置关键词：PLC(Programmable Logic Controller)、自动化、水塔水位目录1概论 ................................... 错误!未定义书签。
1.1 可编程序控制器简介................ 错误!未定义书签。
1.2 PLC的工作原理..................... 错误!未定义书签。
1.3 PLC的特点 ........................ 错误!未定义书签。
1.4 PLC的选择 ........................ 错误!未定义书签。
2 水塔水位自动控制系统方案设计........... 错误!未定义书签。
3 水塔水位自动控制系统硬件设计........... 错误!未定义书签。
3.1水塔水位控制系统设计要求........... 错误!未定义书签。
PLC-水塔水位自动控制-
（2）常数
在编程中经常会使用常数。常数数据长度可为字节、字和双字， 在机器内部旳数据都以二进制存储，但常数旳书写能够用二进制、 十进制、十六进制、ASCII码或浮点数（实数）等多种形式。几种 常数形式分别如表3.9所示。
CPU旳存储区
1. 输入映像寄存器（I）（I0.0~I15.7），每个扫描周期采样。 2．输出映像寄存器（Q）（Q0.0~Q15.7），每个扫描周期末尾 3. 变量存储器（V） 4.位存储器（M）区（M0.0~M31.7） 5.定时器（T）存储器区 6.计数器（C）存储器区 7.高速计数器（HC） 8.累加器（AC） 9. 特殊存储器（SM）标志位 如SM0.0，SM0.1，SM0.4，SM0.5
CPU旳存储区
10.局部存储器（L）区 11.模拟量输入映像寄存器（AI） 12.模拟量输出映像寄存器（AQ） 13.顺序控制继电器（S）
三、寻址方式
1. 直接寻址方式
按位寻址 存储区内另有某些元件是具有一定功能
旳硬件，因为元件数量极少，所以不用 指出元件所在存储区域旳字节，而是直 接指出它旳编号。 按字节、字或双字寻址
返回本节
PLC编程语言旳国际原则
1.顺序功能图 2.梯形图 3.功能块图 4.语句表 5. 其他编程语言
图3.4 顺序流程图
1. 顺序功能图
T0 S1
T1 S2
S T2 S3
S
T3 T8
S8 S
T9
2. 梯形图（LAD）
图3.2 梯形图举例
3. 功能块图（FBD）
功能块图（FBD）旳图形构造与数字电子电路旳构 造极为相同，如下图3.3所示。
必须指定存储器标识符、字节地址和位号，如 图3.8 所示。图3.8中MSB表达最高位，LSB表
水塔水位plc课程设计
水塔水位plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在水塔水位控制中的应用；2. 学生能够掌握水塔水位控制系统的设计流程，包括传感器的使用、PLC编程以及执行机构的控制；3. 学生能够解释水位控制中涉及到的物理概念，如液位、压力、浮力等，并与实际控制系统相结合。
技能目标：1. 学生能够操作PLC编程软件，设计并实现简单的水位控制程序；2. 学生能够运用问题解决策略，对水位控制系统进行调试和故障排除；3. 学生通过小组合作，能够协同完成一个综合性的水塔水位PLC控制项目。
情感态度价值观目标：1. 学生将培养对自动化控制技术的兴趣，认识到其在工业和日常生活中的重要性；2. 学生通过实践活动，培养创新意识和工程思维，增强解决实际问题的信心；3. 学生在小组合作中学会尊重他人意见，培养团队协作精神和责任感。
课程性质分析：本课程属于技术应用型课程，结合物理原理与工程技术，强调理论与实践的结合。
学生特点分析：考虑到学生处于高年级，具备一定的物理知识和逻辑思维能力，能够理解较为复杂的控制系统，并具备初步的PLC操作能力。
教学要求：课程需以学生为中心，采用项目驱动教学法，鼓励学生动手实践，通过实际操作达到知识的内化和技能的提升。
通过具体的学习成果分解，教师可以有效地进行教学设计和评估，确保学生在知识掌握、技能应用和情感态度价值观形成方面均能取得实质性进步。
二、教学内容1. PLC基础原理- PLC的结构与工作原理- 常见输入/输出设备的使用2. 水塔水位控制系统组成- 液位传感器的种类及原理- 执行机构（如水泵、阀门）的控制方法3. PLC编程技术- PLC编程语言（梯形图、指令列表等）- 水位控制程序设计步骤及技巧4. 系统调试与优化- PLC程序的下载与上传- 系统调试方法及故障排除5. 综合项目实践- 小组合作设计水塔水位控制项目- 项目实施与评价教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。
水塔水位控制系统PLC设计说课讲解
水塔水位控制系统P L C设计水塔水位控制系统PLC设计1、水塔水位控制系统PLC硬件设计1.1、水塔水位控制系统设计要求水塔水位控制装置如图1-1所示S1---表示水塔的水位上限，S2---表示水塔的水位下限，S3---表示水池水位上限，S4---表示水池水位下限，M1为抽水电机，图1-1 水塔水位控制装置水塔水位的工作方式：当水池液位低于下限液位开关S4，S4此时为ON，水阀Y打开（Y为ON），开始往水池里注水，定时器开始定时，4秒以后，若水池液位没有超过水池下限液位开关时（S4还不为OFF），则系统发出报警（阀Y指示灯闪烁），表示阀Y没有进水，出现故障；若系统正常，此时水池下限液位开关S4为OFF,表示水位高于下限水位。
当水位液面高于上限水位，则S3为ON，阀Y 关闭（Y为OFF）。
当S4为OFF时，且水塔水位低于水塔下限水位时（水塔下限水位开关S2为ON），电机M开始工作，向水塔供水，当S2为OFF时，表示水塔水位高于水塔下限水位。
当水塔液面高于水塔上限水位时（水塔上限水位开关S1为OFF），电机M停止。
（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵不能启动）1.2 水塔水位控制系统主电路水塔水位控制系统主电路如图1-2所示：L1L2L3SQFUKMFRM3~图1-2 水塔水位控制系统主电路1.3、I/O接口分配水塔水位控制系统PLC的I/O接口分配如表1-1所示。
表1-1 水塔水位控制系统PLC的I/O接口分配表1.4这是一个单体控制小系统，没有特殊的控制要求，它有5个开关量，开关量输出触点数有8个，输入、输出触点数共有13个，只需选用一般中小型控制器即可。
据此，可以对输入、输出点作出地址分配，水塔水位控制系统的I/O 接线图如图1-3所示。
传感器传感器传感器图1-3 水塔水位控制系统的I/O接线图2、水塔水位控制系统PLC软件设计2.1 程序流程图水塔水位控制系统的PLC控制流程图，根据设计要求，控制流程图如图2-1所示。
水塔水位plc课程设计
水塔水位plc课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基础知识，掌握其工作原理及在水塔水位控制系统中的应用；2. 学习并掌握水塔水位控制系统的组成、功能及运行过程；3. 掌握使用PLC进行水塔水位控制程序的编写和调试。
技能目标：1. 能够运用所学知识，设计出符合实际需求的水塔水位PLC控制系统；2. 培养学生动手操作、团队协作和解决问题的能力，提高学生的工程实践技能；3. 培养学生通过PLC编程实现对水塔水位进行自动化控制的能力。
情感态度价值观目标：1. 激发学生对自动化控制技术的兴趣，提高学生的学习热情；2. 培养学生严谨、细致、负责的工作态度，增强学生对工程实践的认识；3. 培养学生关注环境保护，认识到自动化技术在节能环保方面的重要作用。
课程性质：本课程为实践性较强的课程，结合理论知识，着重培养学生的动手能力和实际应用能力。
学生特点：学生具备一定的PLC基础知识，具有较强的学习兴趣和动手欲望，喜欢探索新知识，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，强化实践操作环节，引导学生主动参与，提高学生的综合能力。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 理论知识：- PLC基础知识：工作原理、结构组成、功能特点；- 水塔水位控制系统：系统组成、工作原理、控制需求；- PLC编程语言：指令系统、编程技巧、程序调试。
2. 实践操作：- 水塔水位PLC控制系统的设计：硬件选型、系统搭建、程序编写；- PLC编程软件的使用：软件操作、程序下载、调试与优化；- 实际案例分析与操作：分析水塔水位控制案例，进行实际操作，体验系统运行过程。
3. 教学大纲：- 第一阶段：PLC基础知识学习，使学生了解PLC的工作原理、结构组成及功能特点；- 第二阶段：水塔水位控制系统理论学习，使学生掌握系统组成、工作原理及控制需求；- 第三阶段：PLC编程语言学习，培养学生具备编程能力；- 第四阶段：实践操作，使学生能够独立设计并实现水塔水位PLC控制系统。
水塔水位控制系统--plc课程设计报告
《电气控制及PLC》课程设计姓名：班级：学号：成绩：本课程设计是电气工程专业教学计划中不可缺少的一个综合性教学环节，是实现理论与实践相结合的重要手段。
它的主要目的是培养学生综合运用本课程所学知识和技能去分析和解决本课程范围内的一般工程技术问题，建立正确的设计思想，掌握工程设计的一般程序和方法。
通过课程设计使学生得到工程知识和工程技能的综合训练，获得应用本课程的知识和技术去解决工程实际问题的能力。
一、工艺流程及分析 (2)二、设备选型 (5)三、输入输出端口分配 (5)四、输入输出硬件接线图 (5)五、程序设计 (5)六、总结 (8)一、工艺流程及分析1. 水塔水位控制系统：2. 水塔水位控制系统的工作方式当水池水位低于低水位界限时（S4为OFF时表示），报警灯2报警，阀门Y 打开给水池注水；10S后，如果S4继续保持OFF状态，表示阀门Y没有进水，出现了故障，报警灯2继续报警；如果S4为ON状态，表示水池水位开始升高，报警灯2解除。
当水塔水位低于低水位界限时（S2为OFF时表示），报警灯1报警，水泵M 开始从水池中抽水；10S后，如果S2继续保持OFF状态，表示水泵M没有抽水，出现了故障，报警灯1继续报警；如果S2为ON状态，表示水塔水位开始升高，报警灯1解除。
当水塔水位低于S2时，水泵M运行并开始抽水；直至水位到达高水位界限S1。
由于水塔要供水，所以水位会下降，当水塔水位介于S1和S2之间，不需要水泵M运行，避免水泵频繁启停。
当水塔水位再一次低于S2时，水泵M运行并开始抽水，直至水位到达高水位界限S1时，水泵M停止运行。
当水池水位低于S4时，阀门Y运行并开始放水；直至水位到达高水位界限S3。
由于水塔要抽水，所以水位会下降，当水塔水位介于S3和S4之间，不需要阀门Y打开，避免阀门频繁开关。
当水池水位再一次低于S4时，阀门Y打开并开始放水，直至水位到达高水位界限S3时，阀门Y关闭。
3.水塔供水情况分析经过对水塔水位控制系统的工作方式的综合分析，一次完整的水塔供水情况分为以下几种：(1). 水池水位低于S4，水塔水位低于S2时，阀门Y打开，水泵M关闭；(2). 水池水位低于S3高于S4，水塔水位低于S2时，阀门Y打开，水泵M 关闭；(3). 水池水位高于S3，水塔水位低于S2时，阀门Y关闭，水泵M打开；(4). 水池水位高于S3，水塔水位低于S1高于S2时，阀门Y关闭，水泵M 打开；(5). 水池水位高于S3，水塔水位高于S1时，阀门Y关闭，水泵M关闭；(6). 水池水位低于S3高于S4，水塔水位高于S1时，阀门Y关闭，水泵M 关闭；(7). 水池水位低于S4，水塔水位高于S1时，阀门Y打开，水泵M关闭；(8). 水池水位低于S3高于S4，水塔水位低于S1高于S2时，阀门Y关闭，水泵M关闭;(9). 水池水位低于S3高于S4，水塔水位低于S2时，阀门Y关闭，水泵M 打开。
PLC_水塔水位控制系统的设计 (1)
目录一课题内容和设计要求 (1)1.1.课题内容 (1)1.2.设计要求 (2)1.3控制系统的总体方案说明 (2)二 PLC系统的硬件设计 (3)2.1PLC选型 (3)2.2I/O点数的估算 (3)2.3PLC的输入、输出及状态分配表 (3)2.4控制系统电气原理图 (4)三软件设计 (4)3.1水塔水位控制系统流程图 (4)3.2水塔水位控制系统顺序功能图 (4)3.3.水塔水位控制系统设计思路及梯形图 (6)四水塔水位控制系统调试说明 (12)五设计小结 (12)六参考资料 (13)一课题内容和设计要求1.1.课题内容现有一水塔水位控制系统，如图所示。
当水池水位低于水池低水位界（S4为ON表示），阀门Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么指示灯1以2HZ闪烁，表示阀门Y没有进水，出现故障，S3为ON后，阀门Y关闭（Y为OFF）。
当S4为OFF时，且水塔水位地于水塔低水位界时S2为ON，水泵电动机M运转抽水，若水泵电动机M运行5S后，水塔低水位界S2不为OFF，说明水泵电动机M没有抽水，出现故障，指示灯1以1HZ闪烁。
当水塔水位高于水塔高水位界时水泵电动机M停止。
利用PLC构成水塔水位自动控制系统，保证水池和水塔不断水图1 水塔水位控制系统示意图1.2.设计要求（1）有三种不同工作流程可供选择：定时流程，实际水位控制流程，手动操作流程。
（2）三种工作流程，如表所示。
当按下停止按钮时，整个系统停止工作，按下启动按钮，则系统继续工作。
1.3控制系统的总体方案说明（1）水塔水位控制系统控制对象电动机均由交流接触器完成起、停控制。
（2）水塔与水池中的水位检测开关，在选型时考虑抗干扰性能，选用电极考虑腐蚀性。
（3）水泵电动机M采用热继电器实现过载保护，其热继电器的常开触点通过中间继电器转换后，作为PLC的输入信号，用以完成各个电动机系统的过载保护。
（4）主电路用断路器，各负载回路和控制回路以及PLC控制回路采用熔断器，实现短路保护。
plc课程设计(水塔水位控制模拟)
成绩：可编程控制器原理及应用课程设计报告设计题目：水塔水位控制模拟学生姓名：黄博新班级：机械电子工程082学号：200810834209指导老师：刘芹设计时间：2011.01目录1. 系统描述及控制要求 (3)1.1 系统描述 (3)1.2 控制要求 (3)2. 控制系统分析与实现 (4)2.1 I/O分配表 (4)2.2 I/O接线图 (4)2.3 流程图 (5)2.4 梯形图和指令表 (6)2.5 程序仿真........................................ 错误!未定义书签。
2.6 程序调试 (8)2.7时序图 (12)3. 心得体会 ............................. 错误!未定义书签。
4. 参考文献 ............................. 错误!未定义书签。
1系统描述及控制要求1.1系统功能描述在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON 表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。
当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。
当水塔水位高于水塔高水位界时电机M停止。
面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。
图1S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。
1.2控制要求（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制（2） S3为ON时，Y灯熄灭（3） S4为OFF且S2为ON时，M灯亮（4） S1为ON时，M灯熄灭2 控制系统分析与实现2.1 I/O 分配表表12.2 I/O 接线图图2X001X002X003X004COMY001Y002COM✞✞S1 S2 S3 S4MYFX1S2.3 流程图图32.4 梯形图和指令表图4图52.5 程序仿真（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮；（2）根据自己编写的程序，写入程序；（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态”；（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。
