数字电视mer及星座图剖析
地面数字电视发射系统的技术指标
地面数字电视发射机技术指标的检测地面数字电视广播具有大容量、高可靠性、兼容性强、高安全性、高覆盖性等优点和特点。
我国自主研发的DTMB/TDS-OFDM时域同步正交频分复用技术,其支持高清、标清电视的不同制式,支持室内、移动、便携接收等三种接收方式,支持单频网和多频网两种组网模式,支持多业务的混合模式。
随着国家正式启动地面数字电视项目,地面数字电视开始迅猛发展,而为了保证好的覆盖效果主要还是依赖发射机真实的技术指标。
下面所讨论的地面数字电视广播发射机属于其发射部分。
发射部分主要由传输网络适配器、发射机和天馈线系统等组成,在单频网中还应该有GPS接收机。
为了保证发射系统的正常运行需要有一些必须的测试设备,主要有场强仪、功率计、频谱仪、网络分析仪、标准接收天线、50欧假负载等一、发射功率地面数字电视发射系统的发射功率决定了地面字电视信号的电场强度,直接关系到地面数字电视广播发射系统的有效覆盖范围、覆盖区域服务质量和信号传输可靠性。
数字电视发射机的发射功率为平均功率,与以前模拟发射机的标称功率概念不同,不同的调制标准,其峰均比也不同。
通常1KW(rms)的数字发射机想当于3KW模拟电视发射机的功率容量,功放模块配置、电源配置等基本相同。
地面数字电视发射系统的输出功率应该符合设计要求,达到预期的覆盖效果。
可以通过以下方法测量发射系统的发射功率。
选择周围场地空旷平坦,无建筑物、大片树林等障碍物,无反射波到达的地点作为测量点,测量点与发射天线之间为直视路径,且远离机场、主要交通运输公路、高压输电线、变电所、工厂等,保证没有来自上述设施的明显干扰或背景噪声电平较欲接收信号电平低20dB.接收天线的极化方式与发射天线极化方式一致,记录测量点的信号场强Ec(dBμV/m),由下式计算发射天线的有效辐射功率P t(KW)Pt=10(Ec-106.92+20lg)/10式中:d为到发射天线的距离(Km)二、频谱特性1.带肩比带肩是用来考核数字发射机功率放大器的线性指标,是数字电视发射机的一个重要指标之一。
关于MER和BER的测试问题

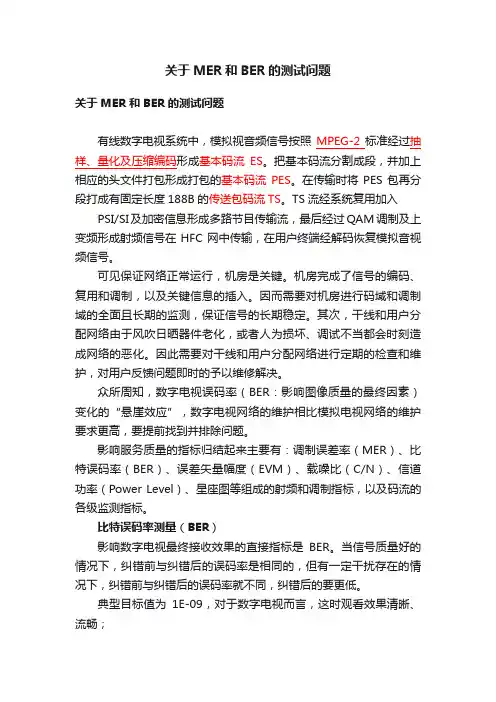

关于MER和BER的测试问题关于MER和BER的测试问题有线数字电视系统中,模拟视音频信号按照MPEG-2标准经过抽样、量化及压缩编码形成基本码流ES。
把基本码流分割成段,并加上相应的头文件打包形成打包的基本码流PES。
在传输时将PES包再分段打成有固定长度188B的传送包码流TS。
TS流经系统复用加入PSI/SI及加密信息形成多路节目传输流,最后经过QAM调制及上变频形成射频信号在HFC网中传输,在用户终端经解码恢复模拟音视频信号。
可见保证网络正常运行,机房是关键。
机房完成了信号的编码、复用和调制,以及关键信息的插入。
因而需要对机房进行码域和调制域的全面且长期的监测,保证信号的长期稳定。
其次,干线和用户分配网络由于风吹日晒器件老化,或者人为损坏、调试不当都会时刻造成网络的恶化。
因此需要对干线和用户分配网络进行定期的检查和维护,对用户反馈问题即时的予以维修解决。
众所周知,数字电视误码率(BER:影响图像质量的最终因素)变化的“悬崖效应”,数字电视网络的维护相比模拟电视网络的维护要求更高,要提前找到并排除问题。
影响服务质量的指标归结起来主要有:调制误差率(MER)、比特误码率(BER)、误差矢量幅度(EVM)、载噪比(C/N)、信道功率(Power Level)、星座图等组成的射频和调制指标,以及码流的各级监测指标。
比特误码率测量(BER)影响数字电视最终接收效果的直接指标是BER。
当信号质量好的情况下,纠错前与纠错后的误码率是相同的,但有一定干扰存在的情况下,纠错前与纠错后的误码率就不同,纠错后的要更低。
典型目标值为1E-09,对于数字电视而言,这时观看效果清晰、流畅;准无误码为BER为2E-04,偶然开始出现局部马赛克,还可以观看;临界BER为1E-03,大量马赛克出现,图像播放出现断续;BER大于1E-03完全不能观看。
尽管较差的BER 表示信号品质较差,但BER指标只具有参考价值,并不完全表征网络设备状况,因为BER 测量侦测并统计每个误码,问题可能是由瞬间干扰或突发噪声引起。
有线数字电视的性能指标
②另一个主要原因是:通常 64QAM 调制的数字频道,其频道内统计峰值电平比平均功率高约 10dB,256QAM 高约 6dB。
为避免放大器失真,产生互调干扰,干扰其他频道信号,需要使数字频道的峰值电平调整到同模拟频道的峰值电平相同大小的程度,这样64QAM 数字频道平均功率同比模拟频道峰值电平就低 10dB。
2 调制误差率MER对于 QAM 接收机接收到的每个符号,I 和 Q 是 QAM 接收机星座图中接收到一个符号的理想位置的数值,(δI,δQ)是误差矢量,定义为被选中符号的理想位置(星座图中定义的符号所在方框的中心)到接收到的实际符号位置的距离。
N 是一段时间内捕获符号的点数,它一般比星座图中的点数多的多。
定义原理如图所示。
理想符号矢量幅度的平方和除以实际符号误差矢量幅度的平方和,计算的结果取对数以 dB 表示,定义为 MER。
理想I,Q值对的位置在定义区域的中心位置QI,Q值对的误差矢量II,Q值对的实际位置∑(δIS max j表示 RMS 误差矢量幅度与最大符号幅度的百分比值。
信号质量下降时,EVM 将会增大。
计算方法:EVM RMS= 1NN j=122j+δ Q2 )⨯10%其中 Smax 是 M 相 QAM 星座图中最远状态的矢量的幅度。
Q目标符号误差向量传输符号IEVM 测量类似于 MER,但表达形式不同。
EVM 表达为 RMS 误差矢量幅度与最大符号幅度的百分比值。
信号缺陷增加时,EVM 将会增大,而 MER 则会减小。
MER 和 EVM 彼此可以相互进行转换。
4 比特误码率BER定义:BER(比特误码率)是发生误码的位数与传输的总位数之比。
BER通常以科学计数法表示,如误码率为 3E-7,表示在 10 的 7 次方个传送位中有 3个误码,,此比率是采用少数的实际传送码来实际分析并统计而推估的值,越低的 BER 代表越好的信号质量。
BER(Pre-FEC)纠错前误码率:FEC 纠错算法可以检测出的实际错误码数量。
数字电视星座图的测试与分析
·83·监测与测量Monitoring & Measurement总第106期数字电视星座图的测试与分析吴海龙(辽宁省广播电视技术保障中心)【摘 要】本文简要介绍QAM调制及其星座图的形成过程,并较详细利用测试星座图分析和判断数字电视系统噪声特征和来源等,这对数字电视系统的维护具有重要的意义。
【关键词】数字电视;广义噪声;星座图;测试应用作者简介:吴海龙,辽宁省广播电视技术保障中心,高级工程师,主要从事全省广播电视光纤传输网络设备技术维护及管理等工作。
一、前言众所周知,无论是模拟电视信号还是数字电视信号,它们在产生和传输过程中都会受到失真、噪声、干扰等影响。
在模拟电视中主要有失真(CSO、CTB)、白噪声、哼声(即交流声)、外界电磁波侵入干扰等,这主要是以幅度为特征的噪声,会使模拟电视图像出现雪花、重影、滚动及垂直、倾斜或水平波纹等现象。
在数字电视中,这些噪声影响依然存在,而且增加了数字调制和传输中带来的的影响,例如IQ幅度不平衡、IQ相位差、载波泄漏、相干干扰、相位噪声、增益压缩等。
一般把上述造成数字电视信号损伤的因素都当做噪声来处理,通常称为“广义噪声”,严重时会使数字电视图像出现马赛克、静帧或图像中断等现象。
上述的广义噪声对数字电视信号引起的各种故障用简单的测电平的方法很难查找和判别,而采用测试数字信号星座图是一个有效的方法之一,它能直观地监测数字电视信号的变化,以便对设备或传输网络采取相应的措施。
二、64QAM星座图形成原理在有线数字电视采用的QAM调制大都是64QAM调制方式,它采用两路独立的基带信号对两个相互正交的同频载波进行抑制载波的双边带调制,既调幅又调相,它同时利用了载波的幅度和相位来传递信息比特。
当比特流(视频码流、音频码流和辅助数据码流)进入64QAM调制器时,则是6个比特(从000000~111111)形成一个符号,最多有64种不同的组合,然后分成两路分别调制到两个正交的I、Q平面上,每个符号在I/Q平面上的位置与其调制幅度和相位相一一对应,这样便形成64QAM的星座图,它表示上述I信号和Q信号的64种不同组合信号矢量端点(星座点)的分布图,可以直观地显示出各个星座点的幅值和相位,如图1所示。
MER在数字电视网络测试中的应用讲解
MER在数字电视网络测试中的应用随着数字电视改造在全国广泛的开展,越来越多的观众享受到数字电视节目带来的服务,数字电视越来越深入到人们的日常生活。
但是,数字电视网络的改造是个循序渐进的过程,必然存在数字电视与模拟电视混传的过程,在很多地方依然是相对老化的模拟线路,这直接影响到数字电视的传输质量,像马赛克、画面停顿等现象时常发生,影响到人们的收视的感受。
所以如何提高网络的传输质量,量化电视网络的指标,是非常重要的工作。
1 调制误差比(MER)及相关数字电视网络指标(1) 信噪比(S/N):指传输信号的平均功率与噪声的平均功率之比,以误差矢量的均方值计算平均噪声功率,并计算S平均/N平均,计算公式为:2212211()10lg()1()Nj jjNj jjI QNS dBNI QNσσ==⎧⎫+⎪⎪⎪⎪=⎨⎬⎪⎪+⎪⎪⎩⎭∑∑即信噪比为I/Q,信号功率与噪声功率之比,以分贝(dB)表示。
(2)载噪比(C/N):指已调制信号的平均功率与噪声平均功率之比,以对数的方式计算,单位dB,表示式为:10lg()20lg()P UC dB dBN P U⎛⎫⎛⎫==⎪ ⎪⎝⎭⎝⎭载波载波噪声噪声已调信号的功率包括传输信号功率和调制载波的功率,数字电视传输系统是调制传输系统,因此采用载噪比指标,它代表噪声干扰相对调制的强弱程度,直接反映出调制信号相对噪声干扰的强弱程度。
(3)比特误码率(BER):BER是描述数字电视信号传输质量的重要指标,定义为在确定的时间期间内错误比特和传输比特总数之间的比值。
即:BER=错误比特数/传输比特数BER越低,代表数字电视信号传输的质量越好,典型的理想目标值为10-9,这时电视节目清晰而流畅;当达到10-4时,偶尔会出现马赛克和停顿现象,影响观看的程度有限;当达到10-3时,会出现连续大量的马赛克,基本不能收看。
(4)调制误差率(MER):MER是信号矢量幅度的有效值与误差幅度的有效值的比值,以dB为单位表示,定义式如下:222211222211()()10lg()20lg()()()NNj jj jjjN Nj j j jj jI QI QMER dB dBI Q I Qδδδδ====⎧⎫++⎪⎪⎪⎪==⎨⎬⎪⎪++⎪⎪⎩⎭∑∑∑∑其中:j j j jI I Q Qδδ++、jQ是理想位置矢量,jIδ、jQδ是误差矢量。
数字电视64QAM调制原理及其星座图
要】 本文剖析了数字电视6 4 Q A M 调制基本原理及其星座图,并简单介绍了常用的数字调制
方式 。
【 关键词 】 调制方式 ;调制原理 ;星座图
一
、
前 言
一
样 的 ,都是调制信号对载波信号的某些参数
( 幅度 、频 率 和 相 位 )进 行 控 制 ,使 其 随调 制
所谓Q A M 调制是数字信号的一种调制方法 ,
+l s i n( 1 ) c t 、 一1 s i n( Dc t 、一3 s i n( oc t 、一5 s i nt oc t 、一
入信号是 以6 b i t 为一个符号单位 ( 2 6 = 6 4 ) 进行 7 s i n o J c t ) ; 调制器 Ⅱ ( 同相 )输出的8 种信号为 的 ,所 以输 人 的二 进 制 串行 码 流 在 进入 串/ 并 转 ( + 7 c o s o  ̄ c t 、+ 5 c o s t o c t 、+ 3 c o s t o c t 、+ l c o s t o c t 、一 换器之前 ,首先要将其 映射 ( 转换 ) 为每个符 l c o s c o c t 、一 3 c o s t o c t 、 一 5 c o s c o c t 、一 7 c o s mc t ) , 两 路
称 为正交 幅度 调制, 也称正交 幅移键控 。 这 种键控 信号的变化 而变化 。只是数字调制与模拟调制 是由两路 数字 基带 信号 对正 交的两 个载 波调 制合 的调 制 信 号不 同而 已 ,相 应 的两 种 调 制 技 术 有
成 得到 的, 同时也 形成 了相应 的星座图。 Q A M调制 较 大 的 区别 。
常取m= 2 、 4 、 8 、 1 6 , 相 应M= 4 、 1 6 、 6 4、 2 5 6 。 状 态 绝 对 移 相键 控 ( Q P S K)的调 制 方法 ,虽 然传 输
数字电视测试接收机MER和EVM校准方法研究
文献引用格式:刘雷,
LIU L,JIANG Z G,HAN D.Research on Calibration Method of MER and EVM of DTV Test Receiver[.Video
Engineering,
中图分类号:TN911.3
数字电视测试接收机
摘要:根据MER
字电视测试接收机
为信噪比,
量和
分量和
中心(
为一次测量总的取样数据个数。
区别仅在
声一种损伤而不考虑其他情况,
心(平均值
么MER
拟功能,
测试信号。
除噪声外,IQ
比的一个重要因素。
因此,
试接收机
IQ失真的测试信号来验证数字电视测试接收机对IQ失真信号的调制误差比的测量能力
考虑噪声等其他因素的影响下,
程为[
MER
100%(5)
为误差矢量幅度,单位为%;
分量和Q分量大小;
S
max
为星座图最
进行推导,可得到:
(6)
(电压比形式);
);v为峰值S max 电压比形式)。
调制方式16QAM 64QAM 调制方式
16QAM。
星座图详解
数字通信中几种调制方式的星座图由于实际要传输的信号(基带信号)所占据的频带通常是低频开始的,而实际通信信道往往都是带通的,要在这种情况下进行通信,就必须对包含信息的信号进行调制,实现基带信号频谱的搬移,以适合实际信道的传输。
即用基带信号对载波信号的某些参量进行控制,使载波的这些参量随基带信号的变化而变化。
因为正弦信号的特殊优点(如:形式简单,便于产生和接受等),在大多数数字通信系统中,我们都选用正弦信号作为载波。
显然,我们可以利用正弦信号的幅度,频率,相位来携带原始数字基带信号,相对应的分别称为调幅,调频,调相三种基本形式。
当然,我们也可以利用其中二种方式的结合来实现数字信号的传输,如调幅-调相等,从而达到某些更加好的特性。
一.星座图基本原理一般而言,一个已调信号可以表示为:()()cos(2)N m n k s t A g t f t πϕ=+ 0t T ≤< (1)00001,2......1,2.......1,2........1,2........N N m m n n k k ====上式中,()g t 是低通脉冲波形,此处,我们为简单处理,假设()1g t =,0t T <≤,即()g t 是矩形波,以下也做同样处理。
假设一共有0N (一般0N 总是2的整数次幂,为2,4,16,32等等)个消息序列,我们可以把这0N 个消息序列分别映射到载波的幅度m A ,频率n f 和相位k ϕ上,显然,必须有 0000N m n k =⨯⨯才能实现这0N 个信号的传输。
当然,我们也不可能同时使用载波信号的幅度、频率和相位三者来同时携带调制信号,这样的话,接收端的解调过程将是非常复杂的。
其中最简单的三种方式是:(1).当n f 和k ϕ为常数,即0000,1,1m N n k ===时,为幅度调制(ASK)。
(2).当m A 和k ϕ为常数,即00001,,1m n N k ===时,为频率调制(FSK)。
数字电视主要测试指标
.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏,应该分三步。
第一步:对平均功率,MER,BER这三个指标进行测量。
MER、BER测量门限(实际经验总结)第二步:当这些指标恶化的时候,应该对其它指标进行详细的测量,判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素,它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数,找出问题原因。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。
其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后,自适应均衡器附近.第三步:利用星座图进行逐级排查。
当然我们一般的测试工作只需要做第一步就可以,当网络有问题的时候做第二,三步;而且绝大多数时候我们第二,三步是同时进行的。
建议即使网络正常也因该定时在网络前端执行第二,三步操作便于防范问题于未然。
1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的,图像的内容是随时变化的,所以模拟电视的信道的功率取决于图像内容,根据图像的内容的不同,信道功率不断的变化。
由于模拟电视行/场同步脉冲电平相对稳定,故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性,信号在调制到射频载波之前被进行了随机化处理,所以当发送一个数字信号时,无论它是否传送数据,在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式,例如是QPSK,16QAM,还是64QAM,它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。
激励器,预较正,MER,BER和星座图
激励器包括符合规定的基带处理及D/A、线性/非线性预校正、频率合成及上边频、射频输出放大及监控系统等功能模块组成。
激励器将编码后的数字基带信号转化为调制中频信号,经过预校正、均衡、上变频、宽带限制,并将信号放大到一个较低的射频电平上。
功放推动级主要将激励器送入的RF信号放大,为末级功率放大器提供足够的功率激励电平。
同时完成RF信号的AGC、ALC功能。
其中AGC的适应电平最小为+8dB,ALC调整范围为15.5dB。
每个模块是三只功放管LDMOS(BLF888A),处于甲乙类状态。
最大输出320W。
带肩36,额定输出功率500W+5%,调制误差率32。
耗电《=2500W激励器给推动级的指标是-5~5dBm送入。
输出是27dbm。
QPSK输出符号率(38MHz和34MHz)和频谱带宽当发射机AGC的工作电压设置为1.6V时,AGC将工作在最佳模式。
环境温度5-35度。
一年2次除尘。
反射损耗大于20dB表示天馈线有问题。
火线L,零线N。
ALC/MLC衰减量,输入衰减量发射机在功能结构上一般由激励器和射频功率放大器两部分组成。
激励器主要用于音视频编码和数字预校正,功率放大器则将激励器输出的射频低电平放大到所需的高电平。
由于普遍采用OFDM的调制技术,而OFDM信号本身具有较高的功率峰均比(PAPR),这就必然引起发射机的非线性性失真。
功放的非线性预失真校正技术减小功放非线性失真一般采取两种方法:一种是传统的输入回退技术,通过减小功放的输入信号来减少信号的非线性失真,缺点是减小非线性失真的同时也使得功放的效率下降;另一种是经验性的预失真校正技术,即在调制之前,先对输入信号进行预失真,预失真器的非线性特性是功率放大器的非线性特性的逆函数,然后预失真的信号再通过功率放大器,使得在功率放大器的输出端得到线性的输出信号。
预失真技术即可以在基带范围内实现,也可以在射频范围内实现。
基带预校正技术通过两种方式实现,一种是基于查询表(LUT)的方式,即构造一个预失真查询表;另一种是多项式方式,利用多项式方程来实现,但线性化误差比较大。
数字有线电视测试参数
第三,仪器正确解码MPEG-2信号,即可显示其在FEC前 或FEC后的BER值(取决于测试的端口)。 在此,纠正一个错误的认识,”在传输系统的任意位臵, 都要求BER<1E-9”。这既不现实也不需要。因为标准规 定了在FEC解码前每传输小时少于一个不可校正数据包, 折算成FEC前的BER为小于1E-4。因此,在FEC前只要BER <1E-4,在FEC后都能达到BER <1E-9。这就是为什么 我们并不要求FEC前BER越低越好,因为,这将使系统造 价大大地提高。 c)测量仪器 QAM数字CATV分析仪 电视频谱场强仪
f)用场强仪近视测量
场强仪是用来测量模拟电视频道的RF电平,由于在频道载波频率处 一个窄的测量带宽内的RF功率,几乎占有整个频道RF功率的80%,因 此,通常就用载波处测量的RF电平来表示整个频道的RF功率。 用场强仪近视测量数字频道的RF功率时: 第一步,将场强仪的频率调谐到被测量数字频道的中心频率; 第二步,测量该中心频率处的RF电平值至少三次取平均值V1 第三步,按下公式计算被测量数字频道的RF功率V
数字有线电视测试参数
刘小莉 2012年4月24日
数字信号测量分类 Nhomakorabea基带信号或者称传输码流的测量 调制信号或者称射频信号的测量
两大类参数 1) 系统参数 2) 码流参数
系统参数
(1)数字电视频道功率(电平)
定义: 8MHz带宽内的总RF功率,测试点频率在被测试频道的 中央。其单位为dBmV或dBμV。 测量方式: 电视模式下的自动方式测量法 电视模式即解调后的电视信号显示在仪器屏幕上的方式。 频谱模式下的综合方式测量法 频谱模式即在仪器屏幕上显示所选频段的功率频谱的方式。
第二,仪器测量出FEC(前向纠错)前的BER和FEC纠错后接 收到的不可校正包(即错误数据包)。 为了给信号质量提供参考,定义了一个标准,即系统在FEC 解码前每传输小时少于一个不可校正数据包,即可被认为 该系统传输质量较好。这就是“准无差错传输”标准 ETR290 ,该标准的边界值称为QEF(准无差错),近似相 当于FEC前BER为2.0E-4(即每10,000比特2个误码)。
试析MER在有线数字电视维修中的作用王伟
试析MER在有线数字电视维修中的作用王伟发布时间:2021-08-04T16:03:33.363Z 来源:《基层建设》2021年第14期作者:王伟[导读] 随着有线数字电视的发展,用户越来越关注数字电视的质量。
数字电视的质量首先是数字电视信号的质量杭州华数传媒电视网络有限公司浙江省杭州市 310000摘要:随着有线数字电视的发展,用户越来越关注数字电视的质量。
数字电视的质量首先是数字电视信号的质量。
在数字电视中,MER是表征数字电视信号质量的最重要的指标,它准确地指示了数字信号在调制和传输过程中的损伤,也指示了信号是否能够得到一定程度的解调和恢复,以及解调和恢复后的信号质量状态。
关键词:MER;有线数字;电视维修;数字电视1引言我国有线电视系统中的数字电视采用DVB-C标准,其前端数字信号采用64QAM调制。
与模拟有线电视不同,网络中的噪声、失真和入侵干扰会对数字电视服务产生严重影响,这直接体现在图像的马赛克和宽带服务无法满足人们的需求。
要解决这些问题,需要合理规划有线数字电视网络的维护指标,为前端机房和线路维护提供完整的测试平台,配备相应的测试设备,并根据测试结果进行适当调整。
影响服务质量的主要指标有MER(调制误码率)、BER(误码率)、C/N(载波噪声比)、PowerLerel(平均功率)、星座图等。
调制误差率(MER)是实际测试中最重要的技术指标。
它的定义是理想矢量幅度的平方与误差矢量幅度的平方之比。
从定义可以看出,调制误码率越大越好。
根据国际电工委员会(IEC)的规定,当调制方式为64QAM时,要求系统出口的MER达到30dB,我们必须按照这个值对有线电视网络进行维修和维护。
2对MER的认识(1)MER被认为是SNR测量的一种形式,SNR是基带参数,MER是射频参数。
MER可以准确指示接收机解调信号的能力。
MER包括各种信号损伤,如各种噪声、载波泄漏、IQ幅度不平衡、IQ相位误差、相位噪声等。
数字电视MER及星座图剖析
数字电视MER及星座图剖析数字电视MER及星座图剖析向天明深圳市浩格电子仪器经理、中国电子测量与仪器学会委员随着数字电视的进展,人们越来越重视数字电视的质量问题,数字电视质量的好坏第一是数字电视信号的质量,因此数字电视信号的分析、测试专门重要,本文重点对数字电视信号的MER及星座图剖析。
1、广义噪声不管是模拟电视信号或者数字电视信号,它在产生和传输过程中都会受到失真、噪声、干扰等阻碍,不可能是专门理想的电视信号,这就要求我们对电视信号进行测量、分析。
在模拟电视信号中,这些失真、噪声、干扰会直截了当阻碍电视的图像或伴音。
如噪声会使电视图像产生雪花,甚至不能收看节目;电源的交流会使图像滚动;二次差拍失真、三次差拍失真会使图像产生垂直、倾斜或水平波浪等等。
因此我们将这些阻碍电视质量的因素,进行必要的测试,并分别规定相应的参数、限定在某一个数值上,进行测试。
即有载噪比(C/N)、亨声、二次差拍失真(CSO)、三次差拍失真(CTB)等等测量参数。
关于数字电视信号来说,由于它是将电视信号变成数字信号,在传输过程中是编码的脉冲信号。
那么上述的噪声、电源干扰、失真(CSO、CTB等)都不直截了当阻碍电视信号的图像,但当它们达到足够大的电平的时侯,会造成误码,使图像有马赛克或“断线”收不到图像。
此外数字电视信号对相位噪声较为敏锐,而模拟电视几乎不考虑这一因素。
还得说明的是突发干扰信号,它的特点是信号幅度大,持速时刻专门短暂,确实是一样仪器来观看它都专门困难,这关于模拟电视来说尽管它有阻碍,但由于人的视觉的迟钝,专门难观看出来,而关于数字电视信号来说,它便易于产生误码。
我们常把它称之为突发噪声,这对数字电视阻碍专门大,必须严格测试。
上述的这些阻碍电视信号质量的信号,关于数字电视信号来说它是有害的,我们称它为无用信号,或者把它们都看成噪声信号来处理,笔者建议称之为广义噪声。
2、星座图数字电视目前用得最多的是DVB标准,为分析方便起见,我们以DVB-C标准的有线数字电视信号为例。
MER在数字电视系统中的意义
MER在数字电视系统中的意义随着有线数字电视的发展,用户越来越重视数字电视的质量问题,数字电视质量的好坏首先是数字电视信号的质量。
在数字电视中,MER是表征数字电视信号质量的最重要指标,它精确表明数字信号在调制和传输过程中所受到的损伤,也一定程度上说明该信号是否能被解调还原,以及解调还原后的信号质量状况。
MER,即调制误差率,是QAM调制器特有的指标,也是最为关键的指标。
其直接从量的角度表征了星座图的发散状况,全面衡量了QAM调制器的输出信号质量,决定着HFC网络的覆盖范围及边缘接收效果。
QAM调制信号从前端输出,经各级网络传输、入户,其MER指标会逐渐恶化。
一般来说,同等信号强度下,MER越高则接收效果越好,MER过低则可能出现马赛克、静帧等;对于单台设备,MER越高,即信号质量越好,则网络覆盖边缘更容易实现接收,从而扩展了网络覆盖范围。
作为数字电视的特点,存在“信号强度接收门限”,也存在“信号质量接收门限”。
“信号强度接收门限”,即“电平门限”取决于机顶盒的接收能力,一般的机顶盒正常接收电平门限约为40dBuV;信号强度在HFC网络内会随着距离的扩大而减小,用户机顶盒接收的信号强度由HFC网络建设而定。
“信号质量接收门限”,即“MER接收门限”则取决于前端设备输出的信号质量及网络对信号质量的恶化程度。
对于用户机顶盒,即使接收信号强度很高,如70dBuV,但MER过低,则可能仍然接收不到任何节目。
一般机顶盒的MER门限值在64-QAM时为24dB能达到接收门限,低于此值,星座图将无法锁定,达到准无误码则需要MER为30dB以上。
对于网络不同部分的MER指标一般采用以下经验值:对于64-QAM,要求前端设备端>38dB,分前端>36dB,光节点>34dB,用户端>26dB。
所以在前端和用户端配备使用QAM分析仪对MER指标进行定期测量和检测是非常有必要的,我们在这方面已具备了这样的条件,在前端机房配置了宝马(PROMAX) Prolink-4C场强仪,AD954码流分析仪,在用户端配置了PROMAX-10多制式QAM分析仪。
浅谈MER、BER和星座图在数字电视网络中的应用
3 、 根据 星座图的指 示, 对各项指标 进行逐个检 测
对M E R 指 标 和B E R指标 的检 测 的结果 只能反 应 出对 数字 信号 干 调 制 误 差率 包含信 号 的所有 类型 的损 伤 , 例如 各种 噪声 、 载 波 泄 扰 的效果 , 不能从 整体上表现数 字信号 的损害程 度。 通过对星 座图的研 漏、 I Q 幅度 不平衡 、 I Q 相 位误 差、 相位 噪声等。 ME R的测试结 果反映了 究 和分析, 可以根据 星座 图显示 的坐标位 置和变化 的形状 , 找到对 数字
数 字接收 机还 原二进制数 码的能 力, 它近似 于基带信号 的信噪 比。 测 试 信号 干扰 的程 度 , 根 据实际情况 来分析引发信号紊乱 的根源 。 故 障来源 中ME R通常可 由星座 分析仪直 接读 出, 结果以d B 表示 , 且ME R 的值 越 包 括系统噪声 、 相位噪 声、 相干 干扰 、 I / Q 幅 度不平 衡、 激 光 器削波 、 交 大代 表系统越好。 通过观 察我们发现 , 在干扰小 的时 候ME R 变化 缓慢 , 随 着干扰 的增大 , 当出现误码 时, ME R 变化很快 。 流 声等。 对 于数 字 电视 网络 的检 测通 常只是对 ME R和 B E R进行准 确 的测
的信号接 收情况 。因此要 测量调制 质量参 数, 找 出问题原 因。 调 制 质量 参数 主要 有 : 调 制 误差 率、 载 波抑 制 、 幅度不 平衡 、 正交误 差 、 相 位抖
调 制 差错 率 ( ME R ) 比特 误 码 率 ( BE R ) 和 星座 图 的定 义 1 ME R ( Mo d u l a t i o n E r r o r R a t i o , 调 制误 差率) ME R 是 对 叠加在数 字调 制信号上的失 真的对 数测量 结果 。 它是衡 量数 字 电视 的最 主要 的指标 。 数 字电视 系统中的调 制误 差率 ( ME R) 类
数字电视测量参数MER、BER的实现方法
数字电视测量参数MER、BER的实现方法2011年第13期SCIENCE&TECHNOLOGYINFORMATION0科教前沿.科技信.1I数字电视测量参数MER,BER的实现方法王义杰(中国电子科技集团公司第四十一研究所安徽蚌埠233000)【摘要】本文介绍了射频和调制质量关键指标包括MER(调制误码率),BER(~b特误码率),星座图等.为保证数字电视信号传输质量,须合理规划设计MER指标,确保BEP.指标符合要求.本文介绍了软件实现方法,并通过星座图上的实验结果讨论调制误码率(MER】在数字电视系统中的影响.【关键词】MEIL;BEP-;星座图;QAM调制【Abstract]Inthispaper,111eradiofrequencymodulationandthequalityofkeyindicatorsin cludetheMER(modulationerrorrate),BER(bitelrorrate),constellation,andSOon.InordertomaketheBERindexbeuptoguaranteethetransmissi onqualityof,MERshouldbereasonablydesigned.Thispaperintroducethemethodofso.are,anddiscussestheinfluencesbreu~tbythe MERinDTVsystemonconstellation.【Keywords]MER;BER;Constellation;QuadratureamplitudemodulationO引言随着近年来数字电视技术的不断发展,掌握和理解好数字电视传输中的主要指标十分的重要.影响服务质量的关键指标归结起来主要有MER(调制误差率),BER(~特误码率),c/N(载噪比),PowerLeveJ(平均功率1,星座图等组成的射频和调制质量指标.为满足上述各项指标的测试,需要一个覆盖前端机房与线路维护的完整测试平台解决方案.我们只有合理地规划和调整好调制误码率MER等重要指标,才能更好确保比特误码率BER指标保持在一个良好的范围内,从而有效保证数字电视信号的优质传输.本文主要从数字电视QAM测试和星座图测试方面进行分析.1数字电视信号参数测量的工作原理CA Tv信号经可编程衰减器衰减,进入正向(47—870MHz)及回传信道f5一lOOMm)处理电路,然后进入高频调谐器.当进行数字频道的测量时,高频调谐器输出的中频信号经放大后进入QAM解调电路,QAM 解调部分首先进行A/D采样,经数字解调后得到I,Q基带信号,再经平方根奈奎斯特滤波器,均衡器,载波恢复电路后,恢复出时钟和载波,最后经过判决电路,RS解码等电路即可得到TS流和星座信息,进行数字频道相关参数的测量.我们设计的数字电视分析仪整机采用三星公司基于ARM平台的32位的CPU芯片$3C2410,数字解调芯片采用ZARLINK公司的ZL10210,使用I2C总线传送数据.I2C总线结构简单,组成的系统体积小.方便灵活.能够满足测试的需要.I2C总线仅仅依靠两根连线就实现了完善的全双工同步数据传送:一根为串行数据线SDA,一根为串行时钟线SCL.可发送和接收数据.各种被控制电路均并联在这条总线上,每个电路和模块都有唯一的地址,各控制电路虽然挂在同一条总线上,却彼此独立.互不相关,方便地构成多机系统和外围器件扩展系统.号质量.典型的目标值为1E一09,对于数字电视而言,这时观看效果清晰流畅:准无误码BER为2E—o4,偶然出现局部马赛克,还可以观看;临界为lE—O3,大量马赛克出现,图像播放出现断续;BER大于1E一03 将丧失服务,完全不能收看.数字电视信号是离散的信号,接收到的数字电视信号要么是稳定,清晰的图像,要么表现为马赛克,静帧或图像中断现象,它没有模拟信号那种劣化的渐变过程.所以误码率既是数字传输系统中特有的指标,也是衡量通信系统有效性和可靠性优劣程度的重要指标.实际上,用户对一个数字通信系统性能的最终要求通常远比模拟通信系统简单.最终的要求只有误码率.误码率的大小主要由传输系统的特性和信道质量来决定.通过选择好的传输信遘和精心设计传输系统包括引入纠错编码,可以降低系统误码率.3数字信号参数MER,BER和星座图的软件实现方法测量仪器在数字信号条件通过解调芯片ZL10210的处理具有误码率,调制误差率的测量和星座图显示等功能.ZL10210的主要工作步骤如下:首先对解调芯片进行初始化,有三个寄存器Clock—Ctl(0x51),PLL_0(0x52】andPLL_1(0x53)用来设置ZL10210的时钟,再对高频头进行设置,发启动信号.然后判断锁定标志,如果锁定则对MER进行计算,同时对星座点进行采样,根据公式计算出比特误码率BER; 如果未锁定,则显示未锁定标志.对寄存器数据的读写均通过12C总线实现.以下为求出MER的部分软件代码:RL10210(0xlf,0x0d,&roseh);//读出MSE的高8位Rd—ZL10210(Oxlf,0x0e,&mse—I);//读出MSE的低8位rose=roseh;mse=mse<<8;2数字信号参数MER,BER的介绍的值调制误码率(MER)是反映数字信号质量非常重要的指标,是调制后的符号位置与理想位置的比值,MER并非意味着此信号已经误码,而是表征它在未误码时的质量,它精确表明数字信号在调制和传输过程中所受到的损伤,也一定程度上说明该信号是否能被解调还原,以及解调还原后信号质量状况.MER是对叠加在数字调制信号上的失真的对数测量结果.它是衡量数字电视的最主要的指标.数字系统中的调制差错I~(MER)类似于用在模拟系统中的信噪比或载噪比.MER 的测试结果反映了数字接收机还原二进制数码的能力,MER的值越大代表系统越好.QAM调制信号从前端输出,经各级网络传输入户,其MER指标会逐渐恶化,MER的经验门限值对于64QAM为23.5dB,低于此值,星座图将无法锁定.BER(~特误码率)是发生误码的位数与传输的总位数之比.BER被叙述为大量传送码的错误码比率10的几次方来表示.例如测量得3E一7表示在一千万次传送码有3次被误解,此比率是采用少数的实际传送码来实际分析并统计而推估的值,越低的BER代表越好的信_1;//计算MSE的数值mer=10*log10(10752.0/mse)+2I.07;,/根据推导的公式计算MERBER的计算按照以下步骤进行:(1)等待ZL10210的FEC锁定,即状态0寄存器的第7位为1;(2)反复查询RSBER—PER中断标志直到标志为1;(3)读RS—BER_Cnt寄存器,同时读RS_UBc,如果RS_UBC的最低两位非零则舍弃先前读出的RS—BER—Cm寄存器的数值;(4)持续的读RSBER_Cnt寄存器,直到RS—UBC的最低两位为零;如果始终为零.则表明信号非常差,BER不需要再计算并默认为2E一4.(5)根据公式计算出BER.以下为求出BER的相关代码:Rd_ZL10210(0xlf,0xl2,&rs_err_3);//读RS—BER—Cnt寄存器低8位Rd_ZL10210(0xlf,0xll,&rs_err_2);,/读RBER_Cm寄存器中8位Rd_ZL10210(0xlLOxl0,&rs_err1);//读RS_BER_Cnt寄存器高81"8eITcntrselT1:科技信息.科教前沿0SCIENCE&TECHNOLOGYINFORMA TION2011年第13期rs—errcnt=rserrcnt<<8;rselTcnt=rserrcnt+rserr2:rs—.err——cnt=rs—.errcnt<<8;rserrcnt=ISerrcnt+rserr3:OHtput_ber=rserrcnt/3110241632;值,/计算出RS_BER_Cnt的数值,/根据推导的公式计算BER的4星座图中MER和BER的表现和相互关系星座图可以看成数字信号的一个"二维眼图"阵列,符号在图中所处的位置应具有合理的限制或判决边界.代表各接收符号的点在图中越接近原点,信号质量就越高.由于屏幕上的图形对应着幅度和相位, 阵列的形状可用来分析和确定系统或信道的许多缺陷和畸变,并帮助查找其原因.星座图是一个很好的故障排除辅助工具,它可提供干扰的来源与种类的线索,使用星座图可以轻松发现幅度噪声,相位噪声, 相位误差,调制误差比等调制问题.为了便于更好地理解MER,BER之问的关系.我们以DVB—C标准的有线数字电视信号为例进行说明.DVB—C下QAM调制方式经过编码,压缩,复用的数字信号流经过串/并重组将数字信号流分成I和Q(I是相位,Q是幅度)两组,分别经过量化达到不同的直流电平阶梯; 再经滤波,I,Q两路信号经同一本振混频.但相位相差90.两路再经混合器合成一个信号发射,传输,而量化后I路信号电平幅度按量化等级在I轴方向有个相应的位置.如量化8个等级则有8个位置,Q路也是如此,这样,每一个数字电视信号会在一个坐标图上有它相应的位置,如I,Q各组量化4个等级,则有4x4=16个框的星座,量化8个等级则为64个框的星座图.数字电视的每一个信号在星座图上都有一个相应的位置,如果这个符号是理想的,那么在其方框内是一个点,方框线即为相邻符号的分界线.也称之为"判断门限".数字电视信号总是伴随着广义噪声而存在,它每时每刻都叠加有噪声.因此方框中的符号不可能在其理想的框中心,每次取样下来.就形成云雾状的圆点.通过测试结果观察我们发现,在干扰小的时候MER变化缓慢,随着干扰的增大,当出现误码时.MER变化很快.当MER指标出现偏差时,可直接观测星座图,如果系统的MER减小,信号受到的损伤就会变大,出现误码的概率增加.当信号质量降低时,MER将会减小.随着噪声和干扰的增大,MER逐渐降低,而BER仍保持不变,只有当干扰增加到一定程度,MER继续下降,BER才开始恶化.5实验结果分析观察如图1所示的星座图.第一个象限内的点是MER的最佳状态,所有的点几乎都集中在理想位置,BER测量值很好;第二个象限内的点受到一些噪声干扰,干扰比较小,所以基本都环绕在理想中心位置周围,属于比较好的MER,BER仍不变;第三个象限内的点受到的干扰比较大,各个点无规则的散落在方框内,这时MER的指标比较差;第四个象限受到很大的干扰,各个点不仅散落在本方框内,而且还有两个点已经离开本方框所划定的范围.BER恶化.在第一,二,三象限中的信号有一个共同点,所有的点都落在了自己所在方框所划定的范围内,根据数字电视信号的判决规则,只要在判决范围内(方框内)就不会出现误码:1只有第四个象限的点超出了划定的界限.这些点一旦进入其它星座点的范围就被判决为该星座点,这样就出现了误码.这说明为什么在一定干扰信号下MER的值在下降,却没有出现误码,直到MER下降到一定程度,才会出现误码.BER的数值开始迅速恶化. 城蚌辑附囊穰瓣t缸———.1—j…图1星座图中MER的表现形式在网络中和用户现场,使用内置频谱分析功能的手持式数字电视分析仪,可方便进行网络频谱分析,观察多种调制方式的星座图,并对平均功率,MER,BER进行现场测量.6结束语我国2010年全面实现数字广播电视,2015年停止模拟广播电视的播出.目前许多地方都在进行数字有线电视基础设施的建设工作相关的测试,维护用的仪表,其需求量也显着增加.本文论述说明要想使有线电视系统高质量地传输丰富多彩的电视节目,就必须使有线电视系统满足一定的指标要求,其中调制误码率(MER),比特误码率(BER】,以及星座图的正常显示是系统正常工作的关键.l【参考文献】[1]贾煜.解说数字电视[M】.北京:中国科学技术出版社,2006.[2]姜秀华.数字电视原理与应用[M】.北京:人民邮电出版社,2003.[3]施国强,黄吴明,张万书.有线电视网络技术手册[M].北京:电子工业出版社2o02.作者简介:王义杰(】978一),男,安徽蚌埠人,中国电子科技集团公司第四十一研究所,工程师,研究方向为嵌入式系统软件开发.[责任编辑:王明朝](上接第44页)作业方式下的出错特征进行相应的检核分析,便于快速,准确地发现错误.由于全站仪操作使用方法的多样性.还有其它错误有可能发生.总之,出现错误的根源,往往是因为在实际作业过程中,受客观条件的制约而没有进行必要的检核,在定向设置完成后.直接测量定向点的坐标边长或与定向边的已知方位角加以比较.就可以避免类似错误的发生.在进行坐标导线测量时,除了记录坐标值以外,最好同时记录下方向值等相关信息,可采用电子记录手薄.从而减少由于手工记录和输人数据时相关错误的发生.5结束语5.1测量人员在输入起算数据时.要认真输入,反复检查.一人输入另一人检核.5.2在测量过程中,要把各转点的坐标记录下来.5.3用坐标定向时检测后视点的坐标.看看测得的后视点坐标和后视点坐标是否超差.5.4从未知边反测到已知边点检测测站点到后视点的边长.5.5分析粗差的原因,不盲目返工.找出出错的点.重新计算闭合差并分配.5.6编制和利用相应的一些软件(如清华山维,南方平差易等)进行坐标导线粗差检核和数据处理外,在实地中进行检核分析也是一种非常便捷的方法.【参考文献】[1]孔祥云.控制测量学[M】.武汉大学出版社,2002.[2]赵秋实.控制网优化设计[M】.冶金出版社,1998.[3]翟翔,付子傲.导线测量的出差分析及定位.地矿测绘.2001(1):22—24.[4]唐诗华,李景文.全站仪坐标导线测量中的错误分析.矿山测量,2005(3) 作者简介:张路平(1963.1O一),女,汉,测量I程师,一直从事矿山测量技术管理工作和cad作图工作.[责任编辑:王明朝]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字电视MER及星座图剖析数字电视MEF及星座图剖析向天明深圳市浩格电子仪器有限公司经理、中国电子测量与仪器学会委员随着数字电视的发展,人们越來越重视数字电视的质量问题,数字电视质量的好坏首先是数字电视信号的质量,因此数字电视信号的分析、测试非常重要,本文重点对数字电视信号的MER及星座图剖析。
1、广义噪声无论是模拟电视信号或者数字电视信号,它在产生和传输过程中都会受到失真、噪声、干扰等影响,不可能是非常理想的电视信号,这就要求我们对电视信号进行测量、分析。
在模拟电视信号中,这些失真、噪声、干扰会直接影响电视的图像或伴音。
如噪声会使电视图像产生雪花,甚至不能收看节目;电源的交流会使图像滚动;二次差拍失真、三次差拍失真会使图像产生垂直、倾斜或水平波纹等等。
因此我们将这些影响电视质量的丙索,进行必要的测试,并分别规定相应的参数、限定在某一个数值上,进行测试。
即有载噪比(C/N)、亨声、二次差拍失真(CSO、三次差拍失真(CTB等等测量参数。
对于数字电视信号來说,由于它是将电视信号变成数字信号,在传输过程中是编码的脉冲信号。
那么上述的噪声、电源干扰、失真(CSO CTB等)都不直接影响电视信号的图像,但当它们达到足够大的电平的时侯,会造成误码,使图像有马赛克或“断线”收不到图像。
此外数字电视信号对相位噪声较为敏感,而模拟电视几乎不考虑这一因素。
还得说明的是突发干扰信号,它的特点是信号幅度大,持速时间很短暂,就是一般仪器來观察它都非常困难,这对于模拟电视來说虽然它有影响,但由于人的视觉的迟钝,很难观察出來,而对于数字电视信号來说,它便易于产生误码。
我们常把它称之为突发噪声,这对数字电视影响非常大,必须严格测试。
上述的这些影响电视信号质量的信号,对于数字电视信号来说它是有害的,我们称它为无用信号,或者把它们都看成噪声信号來处理,笔者建议称之为广义噪声。
2、星座图数字电视目前用得最多的是DVB标准,为分析方便起见,我们以DVB-C标准的有线数字电视信号为例。
DVB-C采用如图1所示的QAM调制方式,当已经过编码、压缩、复用的数字信号流,经过串/并重组方框将数字信号流分成I和Q两组,分别经过量化,达到不同的直流电平阶梯,再经滤波,I、Q两路信号经同一本振混频,但相位相差90 o (Q路是Smo t,I路是Cos® t),两路再经混合器合成一彳、信号发射、传输。
由此我们知道、两路数字信号I、Q相位差90°, 而量化后的I路信号电平幅度按量化等级,在I轴方向有数个相应的位置,如量化8个等级则有8个位置,Q路也是如此。
这样一来,每一个数字电视信号会在一个坐标图上都有它相应的位置,这就是图2所示的星座图。
如I、Q各组量化4个等级,则有4X4=16个框的星座,量化8个等级则为64框的星座图。
图1 QAM 调制器数字电视信号的每一个信号(称之为符号),在星座图上都有一个相应的位置,如果这个符号是理想的,那么在 其方框内是一个小点,方框 线即为相邻符号的分界限,也称之为“判断门限”。
数字电视信号总是伴随着广义噪声而存在,那么,它每时每刻都是叠加有噪声,因此方 框中的符号不可能在其理想的框的中心,当我们用仪器测试,如果是白噪声的话,它每次的位置是不一样,但都是分布在中心的位置附近, 每次都取样下來,则形成如云雾状的园点,如图3所示,是噪声较小,性能良好的星座如图。
当有一个突发入侵的脉冲信号,虽然它时间 很短 很短「但其幅度较大,因此使得该点的符号偏离中心很大,甚至跨过了 “判断门限”到了邻近的符号框内,这就造成了误码。
一般來说这 种概率是很少的,更多的情况是由于广义噪声的影响,它的位置在中心附近分布,如图4所示。
卩—I信号澆Tw 井血组Q 1(?低/2/电平 X 电出COSd)/sin^t 1M J-图2星座图图3性能良好的星座图图4具有噪声的星座图3・调制误差率MER具有广义噪声的星座图如图5所示,我们在一个相当长的时间内进行测试,并按它的位置取样,当某一次符号点的位置与理想符号位置,在星座图的I、Q坐标分别为5 I和6 Q,而且取样次数为j ,即1〜N次。
那么我们可以得出如下公式,这就是调制误差率MER图5广义噪声干扰的星座图F甲上对节小吕慳址白抵"■上•二隹由此可知,调制误差率MER是数字电视信号的理想符号功率与噪声功率之比取对数。
其单位是dB矢于调制误差率MER有以卜问题值得讨论。
所谓调制误差率MEF是以数学模型來表征数字电视信号的噪声状态,而星座图是以图形來表征数字电视信号的噪声状态,两者是一致的,只是描述方式不同而以。
有人称MER是与调制器有矢的参数、那是不对的。
当然,调制器也会产生噪声,如I・Q两路电平不平衡,相位不是严格的正交相差90。
等,在我们看来它只是广义噪声中的一部分,MER更重的还是矢于广义噪声。
1.MEF不是调制误码率,是调制误差率。
丙为它是表征数字电视信号尚未误码时的噪声状态,即符号位置还在自己相应的框内,虽然有偏移,甚至较大,但尚未跨出框外,此时并未误码,它可以是处于亚误码状态。
表征误码状态的是误码率BER而误码率是误码的次数与码流传输的总数之比,即是说它是表征数字电视信号误码的概率。
4・解读星座图如上所述,星座图主要反映数字信号在尚未误码时的噪声状态。
在每一个瞬间,信号在方框内都有一个相应的位置,由于广义噪声影响,它 会成为一个离散的小云团,由于噪声的性质不一样,其的形状就有区别,因此我们在 星座图测试时可以根据星座图的形状分析判断数字电视 系统的噪声特征和來源。
MEF 大于32dB ,各种噪声干扰都较小,是以白噪声为主。
图4是具有噪声的星座图。
它的噪声较大,在框内比较离散。
图5广义噪声的干扰。
由于这种噪声是隨机的,经多次取样,它在星座图方框内形成小园形。
图6为连续噪声干扰。
这主要来源于系统内的调制产物,外面的强烈干扰,如计算机,广播发射信号等,这些干 扰信号是连续的,它使得星座图的每个点成中心空的小园圈图形,严重者形成一个个小园环。
图7为相位噪声干扰。
相位噪声是表征一段时间内信号其相位不稳定情况。
如振荡器是矢于信号处理(如本地震 荡器),这些相位不稳定 会影响在信号上,信号处理设备内的振荡器在设计上是只会对处理的信号增加非常微小的相位噪声,然而不良的调制器或处理器可能增加非 可观的相位噪声在信号上。
这时,我们可以看到一个围绕中心旋转的星座图图6连续嗥声干扰的星座图 图7相位噪声干扰的星座图图8压缩失真的星座图图9有入侵信号的星座图图3是性能良好的星座图。
即它的图8为压缩失真引入的噪声干扰。
由于发射系统,传输设备的放大器,其信号幅度过大而饱和,造成非线性失真,则形成如图8所示的四个角落被扭曲,四边形成弓形,而不是正常的四方形状。
图9为有入侵信号的星座图。
一般來说,上述广义噪声它的图形大都集中在中心附近,它会较远离中心,如图9小园图,入侵信号偏离中心较远,也可能跳出本框,那就产生误码了。
图10是I ・Q 两路电平不平衡的星座图,这与 QAM 调制器有矢。
图门是信号相位错误引起的星座图错位,引起误码。
图10 I Q 电平不平衡星座图图11信号相位错误星座图从上述可知,由于不同噪声使得星座图形状产生不同变化,那么我可以利用星座图來监测数字电视信号系统噪声 特征和來源。
数字电视的工程师,可以根据自己的系统所测得的星座图,找出它的规律,去判别噪声,排除隐患可以这样说,星座图是鉴别数字电视信号质量好坏,寻找噪声來源,排除故障非常好的工具。
5、调制误差率MER 的测试 5.1、 数字电视对MER 的要求MEF 是反映数字电视信号受广义噪声干扰状态的参数,在运行中我们应给定一个具体的指标。
对于DVB-C 64QAM信号來说,为了保证正常工作,理论上要求MER 大于23dB,考虑到测试误差,设备老化等因索,故工程上要求MEF 大于27 dB 。
对于256QAM 来说,理论上要求大于28 dB ,工程上要求大于31 dB 。
我们在多个数字电视网络中用德国宝马PRK4CP 测试,对64QAM 來说,23〜24dB 会出现马赛克,23dB 以下随时断线,甚至无法收看,在25dB 以上图像就正 常。
对于一个测量标准来说,还应考虑到测试仪器精度,系统长期老化等因索,一般应增加3dBo广电部专在“矢于广电有线电视城域宽带网络建设的意见”中,根据IEC60728-1-2000国际标准,对数字电视64QAM 的MER 应大于30dB 。
那么256QAM 应大于34dB 。
看来这个要求是很有必要的,对于数字前端来说,MERK比用户端高,一般应在38dB 以上。
5.2、 MER 测试的动态范围如前所示,MER 是信号的理想功率与广义噪声功率之比取对数。
那么作为仪器就必须分别测量它的信号(符号)由于某一瞬间有入侵信号,HOAM tf 旳 IllfW* 4r>Q OQMh|MER-19,50£R«f1.OE AMOOOMh#^^■W.6BER-ttOE 2功率和噪声功率,这就要求仪器有大的动态范围和高的灵敏度,因此一般仪器都要要求信号平均功率电平在50dBu V以上进行测试,然而对仪器來说最重要的是对广义噪声功率测试。
一般监测用的数字电视分析仪它们的测量范围在20〜120dBu V,也就是说它们测量小信号的能力为20dBu V,这时仪器的噪声电平大约在15dB^ V。
因此这些仪器的MER测试范围在20〜35dB,主要限制在上限值,最大38dB,如下表所示。
对于各厂家来说,其表述方法不完全一致,如德国宝马仪器,指标都给的保守,为了保证土2dB 误差,它只标注MER在35dB,其实它也可以测量到37dBo南韩泰勒曼(Telemann )他给定MER范围22〜38dB,±2dB,但他给出最大测量范围10〜40dB、这也就是说可以测到40dB,但不保证误差,它能达到38dB是因为它能测试到小信号15dB" V。
因此说一般数字电视分析仪MER最大测量值在38dB以内,如果说,仪器的测量范围的下限是30dB" V (即30 口V).它的MER最大值不可能达到38dB,用户不应过分地去追求厂家说的指标。
美国胜利公司的AT2500数字电视分析仪,它给定MER为22〜40dB.± 1dB,这是可信的,因为它的灵敏度很高,为0.3 口V.它能保证小信号的测量精度,也就保证了噪声测量精度。
MEF测量精度+2dB ±2dB ±2dB ±2dB ±2dB ±2dB ± 1.5dB +1dB(dB)6、数字电视测试仪器这里所讲的数字电视测试仪器是以射频传输测量为目标,一般称为数字电视分析仪,它的目标不仅对数字电视信号参数进行测量,而且应该对模拟传输系统进行测量,特别是数字有线电视,由于传输系统从前端到电缆传输,光收光发、放大器、分支器等它们引起的噪声、失真、泄漏、入侵,都会影响数字电视信号,故对数字有线电视來讲,系统的载噪比(C/N)和失真指标CSO CTB测试非常重要。
