t10钢车刀热处理工艺

合集下载

t10等温球化退火温度

t10等温球化退火温度

t10等温球化退火温度

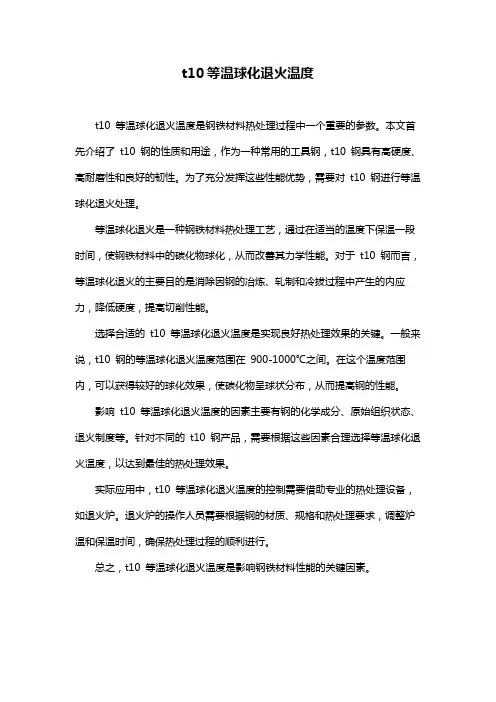

t10 等温球化退火温度是钢铁材料热处理过程中一个重要的参数。

本文首先介绍了t10 钢的性质和用途,作为一种常用的工具钢,t10 钢具有高硬度、高耐磨性和良好的韧性。

为了充分发挥这些性能优势,需要对t10 钢进行等温球化退火处理。

等温球化退火是一种钢铁材料热处理工艺,通过在适当的温度下保温一段时间,使钢铁材料中的碳化物球化,从而改善其力学性能。

对于t10 钢而言,等温球化退火的主要目的是消除因钢的冶炼、轧制和冷拔过程中产生的内应力,降低硬度,提高切削性能。

选择合适的t10 等温球化退火温度是实现良好热处理效果的关键。

一般来说,t10 钢的等温球化退火温度范围在900-1000℃之间。

在这个温度范围内,可以获得较好的球化效果,使碳化物呈球状分布,从而提高钢的性能。

影响t10 等温球化退火温度的因素主要有钢的化学成分、原始组织状态、退火制度等。

针对不同的t10 钢产品,需要根据这些因素合理选择等温球化退火温度,以达到最佳的热处理效果。

实际应用中,t10 等温球化退火温度的控制需要借助专业的热处理设备,如退火炉。

退火炉的操作人员需要根据钢的材质、规格和热处理要求,调整炉温和保温时间,确保热处理过程的顺利进行。

总之,t10 等温球化退火温度是影响钢铁材料性能的关键因素。

【精品】T10钢的淬火与低温回火工艺设计

【精品】T10钢的淬火与低温回火工艺设计

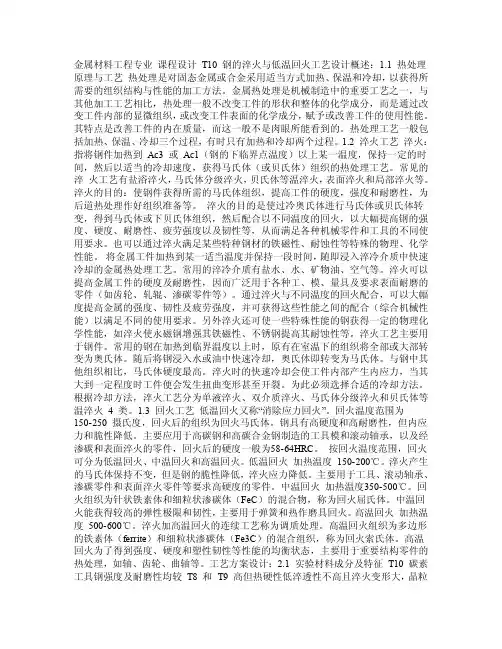

金属材料工程专业课程设计T10 钢的淬火与低温回火工艺设计概述:1.1 热处理原理与工艺热处理是对固态金属或合金采用适当方式加热、保温和冷却,以获得所需要的组织结构与性能的加工方法。

金属热处理是机械制造中的重要工艺之一,与其他加工工艺相比,热处理一般不改变工件的形状和整体的化学成分,而是通过改变工件内部的显微组织,或改变工件表面的化学成分,赋予或改善工件的使用性能。

其特点是改善工件的内在质量,而这一般不是肉眼所能看到的。

热处理工艺一般包括加热、保温、冷却三个过程,有时只有加热和冷却两个过程。

1.2 淬火工艺淬火:指将钢件加热到Ac3 或Ac1(钢的下临界点温度)以上某一温度,保持一定的时间,然后以适当的冷却速度,获得马氏体(或贝氏体)组织的热处理工艺。

常见的淬火工艺有盐浴淬火,马氏体分级淬火,贝氏体等温淬火,表面淬火和局部淬火等。

淬火的目的:使钢件获得所需的马氏体组织,提高工件的硬度,强度和耐磨性,为后道热处理作好组织准备等。

淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变,得到马氏体或下贝氏体组织,然后配合以不同温度的回火,以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等,从而满足各种机械零件和工具的不同使用要求。

也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。

将金属工件加热到某一适当温度并保持一段时间,随即浸入淬冷介质中快速冷却的金属热处理工艺。

常用的淬冷介质有盐水、水、矿物油、空气等。

淬火可以提高金属工件的硬度及耐磨性,因而广泛用于各种工、模、量具及要求表面耐磨的零件(如齿轮、轧辊、渗碳零件等)。

通过淬火与不同温度的回火配合,可以大幅度提高金属的强度、韧性及疲劳强度,并可获得这些性能之间的配合(综合机械性能)以满足不同的使用要求。

另外淬火还可使一些特殊性能的钢获得一定的物理化学性能,如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。

淬火工艺主要用于钢件。

常用的钢在加热到临界温度以上时,原有在室温下的组织将全部或大部转变为奥氏体。

热处理工艺制度对T10钢组织与性能的影响2

热处理工艺制度对T10钢组织与性能的影响2

热处理工艺制度对T10钢组织与性能的影响2 标题:j I a n g u n I v e r I t y金属材料综合实验热处理工艺制度对T10钢组织和性能的影响实验内容1和T10钢概述目前,T8、T10和T12是常用的碳素工具钢,其中T10是最常用的T10钢具有良好的可加工性和易获得的优点。

然而,淬透性低,耐磨性一般,淬火变形大。

由于钢中含有微量合金元素,抗回火性差,硬化层浅,所以承载能力有限。

虽然具有高硬度和耐磨性,但小截面工件的韧性不足,大截面工件有残留网状碳化物的倾向。

T10钢在淬火和加热过程中不会过热(通常高达800℃)。

淬火后,钢中有多余的不溶碳化物,T10钢比T8钢具有更高的耐磨性,但淬火变形收缩明显。

由于淬透性差,硬化层通常只有1.5 ~ 5毫米;一般来说,220 ~250℃回火具有较好的综合性能。

热处理过程中的变形比较大,所以只适合制造尺寸小、形状简单、载荷小的模具。

2.T10钢c: 0.95 ~ 1.04 (t χ,χ:碳千分率)si:≤0.35 Mn:≤0.40s:≤0.020 p:≤0.030 Cr:允许残留含量≤0.25≤0.10(制造铅浴淬火钢丝时)Ni:允许残留含量≤0.20≤0.12(制造铅浴淬火钢丝时适用于制造各种切削条件差、耐磨性要求高、有一定韧性、刃口锋利、无突发剧烈冲击振动的刀具,如车刀、刨床、钻头、丝锥、铰孔工具、螺旋模、铣刀手锯刀片、冷镦模、冲模、拉丝模、铝合金冷挤压模、纸冲裁模、塑料成型模、小尺寸冷刃切削模、冲孔模、低精度、形状简单的量具(如夹板等)。

),也可用作无大冲击的耐磨零件等。

2,实验原理为了研究T10钢退火、淬火和回火后的显微组织,有必要用铁-Fe3C 平衡相图和过冷奥氏体等温转变曲线-C曲线从加热和冷却两个方面进行分析。

钢在冷却过程中的组织转变规律由C曲线决定因此,对热处理后钢的显微组织的研究通常是基于C曲线过冷奥氏体将根据不同的冷却条件在不同的温度范围内经历不同类型的转变通过金相显微镜观察,可以发现过冷奥氏体各种相变产物的显微组织不同。

T10刚的热处理

T10刚的热处理

T10刚的热处理1、预备热处理(球化退火)锻造后为了给后序的加工、最终热处理工序作好准备, 应消除锻件内的应力, 改善组织, 并使其具有合适的硬度和稳定细小的组织, 以利于机械加工。

因此锻件要在毛坏状态下进行预先热处理。

T10A 碳素工具钢, 一般采取球化退火, 使渗碳体成球状均匀分布, 若锻件沿晶界出现网状碳化物时, 则先进行正火处理, 消除网状碳化物, 然后进行球化退火。

通常采用球化退火, 以获得铁素体机体上分布的细小均匀的粒状碳化物组织。

表1 球化退火工艺参数钢号加热等温温度/℃时间/ h温度/℃时间/ h 空冷硬度T10A 750~ 780 2~ 3 680~ 700 3~ 5 炉冷至500℃空冷 HB197 2、最终热处理(淬火+低温回火)2.1、淬火( 1) 淬火温度T10淬透性低。

需要用水冷却, 容易产生变形和淬裂, 另外碳素工具钢对过热敏感, 晶粒容易长大, 其淬火温度一般是在碳化物与奥氏体共存的两相区内, 这是由于碳化物的存在不仅可以阻止奥氏体的长大, 使碳素工具钢保持较小晶粒,从而能在高硬度条件下保证具有一定的韧性; 而且剩余碳化物的存在也有利于模具耐磨性的提高。

为防止过热, 选取最低的淬火加热温度( 760~ 780℃ ) , 是获得最好机械性能的关键,为防止淬火开裂, 必须在淬火方法上实现均匀冷却。

( 2) 加热、保温时间的确定由于加热时间与模具的材质、工件大小有关。

升温时间因工件大小而异, 保温时间依材质而不同, 加热时间不可取一定值, 加热时间的长短直接影响模具的组织性能。

为保证T10A 冷作模具基体奥氏体化, 碳化物溶解, 必须有一定保温时间, 保温时间采用40~ 60 min。

2.2、回火模具在淬火或电火花加工后应及时进行回火处理, 回火温度应根据模具的硬度性能要求选择不同的回火温度, 以获得不同强度、韧性及硬度要求, T10 碳素工具钢在不同回火温度下的硬度如表表2T10 碳素工具钢在不同回火温度下的硬度钢号达到下列硬度(HRC)范围的回火温度/℃T10A 45~ 50 50~ 54 54~ 58 58~ 62360~ 380 300~ 320 250~ 270 160~ 180。

t10钢热处理工艺

t10钢热处理工艺

T10钢热处理工艺
T10钢的热处理工艺通常包括正火、淬火和回火三个步骤。

1. 正火处理:将T10钢加热到Ac1以上20~30℃,保温4小时后,以30~40℃/h的速度冷却到680℃等温6小时,再炉冷到550℃出炉。

在这个过程中,通过控制相变的热力学和动力学来改变奥氏体向珠光体转变的模式,从传统的片层转变机制改变为“离异共析”的转变形式。

2. 淬火处理:将正火后的T10钢加热到850℃左右,保温一段时间后,以50~60℃/h的速度淬火,得到马氏体结构。

3. 回火处理:将淬火后的T10钢加热到适当温度,保温一段时间后,以20~30℃/h的速度冷却到室温。

回火可以缓解淬火产生的应力,提高钢材的韧性和抗疲劳性能,同时也可以稳定钢材的硬度和强度。

总体来说,T10钢的热处理工艺可以提高其硬度和强度,同时保持较好的韧性和抗疲劳性能。

具体的热处理参数需要根据具体的应用需求和钢材质量来确定。

微观热处理T10钢

微观热处理T10钢

微观组织控制课程实验学院:机械与汽车工程学院班级:材控学号::一.实验目的:本次研究的主要容是退火态T10钢的热处王里工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织,以及测量其洛氏硬度、冲击韧性等,分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明,正火+等温球化退火为退火态T10 钢的最佳预先热处理工艺; 不同预先热处理所得到的组织效果会遗传到最终的组织中; 预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样,经过水淬和低温回火后,发生了脆性转变。

T10钢的热处理工艺及组织性能,通过对经过不同预备热处理的T10钢的微观组织分析及力学性能分析,探寻在热处理过程中,不同预先热处理对钢的组织及性能的影响规律,在此研究基础上,对现在实际生产中的一般热处理工艺进行优化,以达到最好的效果。

二:实验方法T10钢的概述:目前常用的碳素工具钢有T8、T10、T12,其中T10用量最多。

T10钢优点是可加工性好,来源容易;但淬透性低、耐磨性一般、淬火变形大。

因钢中含合金元素微量,耐回火性差,硬化层浅,因而承载能力有限。

虽有较高的硬度和耐磨性,但小截面工件韧性不足,大截面工件有残存网状碳化物倾向。

T10钢在淬火加热(通常达800℃)时不致于过热,淬火后钢中有过剩未溶碳化物,所以比T8钢具有更高的耐磨性,但淬火变形收缩明显。

由于淬透性差,硬化层往往只有1.5~5mm;一般采用220~250℃回火时综合性能较佳。

热处理时变形比较大,故只适宜制造小尺寸、形状简单、受轻载荷的模具。

T10钢的成分:,X:碳的千分数)碳 C :0.95~1.04(TX硅 Si:≤0.35锰 Mn:≤0.40硫 S :≤0.020磷 P :≤0.030铬 Cr:允许残余含量≤0.25≤0.10(制造铅浴淬火钢丝时)镍 Ni:允许残余含量≤0.20≤0.12(制造铅浴淬火钢丝时)铜 Cu:允许残余含量≤0.30≤0.20(制造铅浴淬火钢丝时) 热处理通常分为3步进行:加热、保温和冷却。

T10钢热处理工艺及组织性能研究

T10钢热处理工艺及组织性能研究

T10钢热处理工艺及组织性能研究任务书1.课题意义及目标学生应通过本次毕业设计,运用所学过的金属学及热处理等专业知识,了解T10钢的概况;熟悉钢T10的热处理工艺方法;认识T10钢热处理前后金相组织;找出热处理对T10钢组织和力学性能的影响规律,为优化热处理工艺提高零件质量提供一定的理论依据。

2.主要任务(1)制定T10钢热处理工艺,进行热处理实验。

(2)制备金相试样,观察分析T10钢热处理前后的显微组织。

(3)测定T10钢热处理前后力学性能,包括硬度、冲击韧性等。

(4)分析热处理工艺、组织结构与力学性能之间的关系。

(5)撰写毕业论文。

结构完整,层次分明,语言顺畅;避免错别字和错误标点符号;格式符合太原工业学院学位论文格式的统一要求。

3.主要参考资料[1] 王学前,贺毅. 高碳钢快速球化退火工艺的研究[J]. 热加工工艺,2002,(1):32-33.[2] 沈晓钧. 工具钢的热处理[J]. 铸锻热———热处理实践,1994,(2):4-17.[3] 崔忠圻,覃耀春.金属学与热处理[M]. 北京,机械工业出版社,2007:230-308.4.进度安排审核人:2014 年12 月15 日T10钢热处理工艺及组织性能研究摘要:本次研究的主要内容是退火态T10钢的热处理工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织,以及测量其洛氏硬度、冲击韧性等,分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明,正火+等温球化退火为退火态T10钢的最佳预先热处理工艺;不同预先热处理所得到的组织效果会遗传到最终的组织中;预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样,经过水淬和低温回火后,发生了脆性转变。

关键词:T10钢,热处理,显微组织,力学性能Researching heat treatment process andmicrostructure properties of T10 steelAbstract:The main content of this study is researching the heat treatment process and microstructure of the annealed T10 steel.The microstructure and mechanical properties of T10 steel samples with different advance heat treatment were studied by inspecting microstructure of annealed T10 steel samples with different advance heat treatment and measuring the hardness and toughness of annealed T10 steel .The results show that the best advance heat treatment process is normalizing+ isothermal spheroidizing annealing.it will be inherited in the final tissue that is the effect of the tissue obtained by different advance heat treatment.the brittle transition occurs in the annealed T10 steel sample of advance heat treatment is normalizing + ordinary spheroidizing annealing or isothermal spheroidizing annealing after water quenching and low temperature tempering.Keywords:T10 steel, heat treatment, microstructure, mechanical propertiesI目录1前言 (1)1.1研究的目的及意义 (1)1.2国内外研究现状 (2)1.3 研究内容 (2)2试验过程 (3)2.1热处理试验 (3)2.1.1试验原理 (3)2.1.2试验过程 (9)2.2试样制备及显微组织观察 (15)2.2.1金相试样的制备 (15)2.2.2显微组织观察 (18)2.3 力学性能测定 (19)2.3.1硬度测量 (19)2.3.2冲击韧性测量 (22)3 结果与分析 (26)3.1 显微组织分析 (26)3.2 力学性能分析 (28)3.2.1 硬度分析 (28)3.2.2 冲击韧性分析 (29)4结论 (31)参考文献 (32)致谢 (34)I I1 前言1.1 研究目的及意义我国钢铁行业发展迅猛,但也不是一帆风顺的,它也面临着很多的挑战,需要不断地创新科技,不断地提高产品质量。

T10钢热处理工艺及组织性能研究

T10钢热处理工艺及组织性能研究

T10钢热处理工艺及组织性能研究任务书1.课题意义及目标学生应通过本次毕业设计,运用所学过的金属学及热处理等专业知识,了解T10钢的概况;熟悉钢T10的热处理工艺方法;认识T10钢热处理前后金相组织;找出热处理对T10钢组织和力学性能的影响规律,为优化热处理工艺提高零件质量提供一定的理论依据。

2.主要任务(1)制定T10钢热处理工艺,进行热处理实验。

(2)制备金相试样,观察分析T10钢热处理前后的显微组织。

(3)测定T10钢热处理前后力学性能,包括硬度、冲击韧性等。

(4)分析热处理工艺、组织结构与力学性能之间的关系。

(5)撰写毕业论文。

结构完整,层次分明,语言顺畅;避免错别字和错误标点符号;格式符合太原工业学院学位论文格式的统一要求。

3.主要参考资料[1] 王学前,贺毅. 高碳钢快速球化退火工艺的研究[J]. 热加工工艺,2002,(1):32-33.[2] 沈晓钧. 工具钢的热处理[J]. 铸锻热———热处理实践,1994,(2):4-17.[3] 崔忠圻,覃耀春.金属学与热处理[M]. 北京,机械工业出版社,2007:230-308.4.进度安排审核人:2014 年12 月15 日T10钢热处理工艺及组织性能研究摘要:本次研究的主要内容是退火态T10钢的热处理工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织,以及测量其洛氏硬度、冲击韧性等,分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明,正火+等温球化退火为退火态T10钢的最佳预先热处理工艺;不同预先热处理所得到的组织效果会遗传到最终的组织中;预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样,经过水淬和低温回火后,发生了脆性转变。

关键词:T10钢,热处理,显微组织,力学性能Researching heat treatment process andmicrostructure properties of T10 steelAbstract:The main content of this study is researching the heat treatment process and microstructure of the annealed T10 steel.The microstructure and mechanical properties of T10 steel samples with different advance heat treatment were studied by inspecting microstructure of annealed T10 steel samples with different advance heat treatment and measuring the hardness and toughness of annealed T10 steel .The results show that the best advance heat treatment process is normalizing+ isothermal spheroidizing annealing.it will be inherited in the final tissue that is the effect of the tissue obtained by different advance heat treatment.the brittle transition occurs in the annealed T10 steel sample of advance heat treatment is normalizing + ordinary spheroidizing annealing or isothermal spheroidizing annealing after water quenching and low temperature tempering.Keywords:T10 steel, heat treatment, microstructure, mechanical propertiesI目录1前言 (1)1.1研究的目的及意义 (1)1.2国内外研究现状 (2)1.3 研究内容 (2)2试验过程 (3)2.1热处理试验 (3)2.1.1试验原理 (3)2.1.2试验过程 (9)2.2试样制备及显微组织观察 (15)2.2.1金相试样的制备 (15)2.2.2显微组织观察 (18)2.3 力学性能测定 (19)2.3.1硬度测量 (19)2.3.2冲击韧性测量 (22)3 结果与分析 (26)3.1 显微组织分析 (26)3.2 力学性能分析 (28)3.2.1 硬度分析 (28)3.2.2 冲击韧性分析 (29)4结论 (31)参考文献 (32)致谢 (34)I I1 前言1.1 研究目的及意义我国钢铁行业发展迅猛,但也不是一帆风顺的,它也面临着很多的挑战,需要不断地创新科技,不断地提高产品质量。

T10钢热处理工艺

T10钢热处理工艺

辽宁工程技术大学综合及创新实验开题报告学生姓名吴双全学号 **********所属院系材料科学与工程学院专业/班级材料13-3所用材料 T10钢要求硬度 50~55HRC阅卷人阅卷日期成绩评定:T10钢热处理工艺设计一、实验目的1、通过设计一组热处理工艺方案提高T10钢试样的硬度,使其硬度达到50~55HRC。

2、设计热处理工艺使试样金相组织中最终出现屈氏体。

二、实验材料及设备1、T10钢圆柱试样(15×15mm)若干2、硝酸3、酒精4、砂纸5、抛光膏6、玻璃板7、箱式电阻炉及控温仪表8、抛光机9、金相显微镜10、洛氏硬度计三、实验内容1、T10钢概述目前常用的碳素工具钢有T8、T10、T12,其中T10用量最多。

T10钢优点是可加工性好,来源容易;但淬透性低、耐磨性一般、淬火变形大。

因钢中含合金元素微量,耐回火性差,硬化层浅,因而承载能力有限。

虽有较高的硬度和耐磨性,但小截面工件韧性不足,大截面工件有残存网状碳化物倾向。

T10钢在淬火加热(通常达800℃)时不致于过热,淬火后钢中有过剩未溶碳化物,所以比T8钢具有更高的耐磨性,但淬火变形收缩明显。

由于淬透性差,硬化层往往只有1.5~5mm;一般采用220~250℃回火时综合性能较佳。

热处理时变形比较大,故只适宜制造小尺寸、形状简单、受轻载荷的模具。

2、T10钢化学成分碳 C :0.95~1.04(Tχ,χ:碳的千分数)硅 Si:≤0.35锰 Mn:≤0.40硫 S :≤0.020磷 P :≤0.030铬 Cr:允许残余含量≤0.25≤0.10(制造铅浴淬火钢丝时)镍 Ni:允许残余含量≤0.20≤0.12(制造铅浴淬火钢丝时)铜 Cu:允许残余含量≤0.30≤0.20(制造铅浴淬火钢丝时)注:允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬火钢丝时)3、T10钢适用范围这种钢应用较广,适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具,如车刀、刨刀、钻头、丝锥、扩孔刀具、螺丝板牙、铣刀手锯锯条、还可以制作冷镦模、冲模、拉丝模、铝合金用冷挤压凹模、纸品下料模、塑料成型模具、小尺寸冷切边模及冲孔模,低精度而形状简单的量具(如卡板等),也可用作不受较大冲击的耐磨零件等。

T10钢车刀热处理工艺

T10钢车刀热处理工艺

攀枝花学院本科课程设计(论文)[T10钢车刀热处理工艺设计]学生姓名:冯康学生学号: 2院(系):材料学院年级专业:2013级材料成型及控制工程1班指导教师:孙青竹副教授二〇一六年六月攀枝花学院本科学生课程设计任务书摘要本课程主要设计T10钢用来制造车刀的主要热处理设计流程,包括车刀工作条件及失效形式分析。

刀具材料必须具备高硬度、高耐磨性、足够的强度,韧性和抗氧化性,还需具有高的耐热性(红硬性),即在高温下仍能保持足够硬度的性能。

具体工艺流程以及热处理工艺流程包括预备热处理是球化退火:加热至750℃→最终热处理是淬火:加热至790℃→水冷;回火:低温回火150℃→空冷。

关键词:耐磨高硬度红硬性热处理目录摘要 (Ⅰ)1、设计任务 (1)1.1设计任务 (1)1.2设计的技术要求 (1)2、设计方案 (2)2.1 变速箱设计的分析 (2)2.1.1工作条件及性能要求 (2)2.1.2失效形式及使用性能 (2)2.2钢种材料 (2)3、设计说明 (4)3.1加工工艺流程 (4)3.2具体热处理工艺 (4)3.2.1预备热处理工艺 (4)3.2.2最终热处理 (5)4、质量检测 (7)5、缺陷与分析 (8)6、结束语 (9)7、热处理工艺卡 (10)参考文献 (11)1 设计任务1.1设计任务T10钢车刀热处理工艺设计。

1.2设计的技术要求高硬度,高耐磨性是刀具最重要的使用性能之一,若没有足够的高的硬度是不能进行切削加工的。

否则,在应力作用下,工具的形状和尺寸都要发生变化而失效。

高耐磨性则是保证和提高工具寿命的必要性,除了以上要求红硬性及一定的强度和韧性。

在化学成分上,为了使工具钢尤其是刃具钢具有较高的硬度,通常都使其含有较高的的碳(W(C)=0.65%~1.55%),以保证淬火后获得高碳马氏体,从而得到高的硬度和切断抗力,这对减少防止工具损坏是有利的。

大量的含碳质量分数又可提高耐磨性,碳素工具钢的理想淬火组织应该是细小的高碳马氏体和均匀细小的碳化物,工具钢在热处理前都应进行球化退火,以使碳化物呈细小的颗粒状且分布均匀。

T10钢热处理工艺

T10钢热处理工艺

T10钢热处理⼯艺辽宁⼯程技术⼤学综合及创新实验开题报告学⽣姓名吴双全学号 1308010318所属院系材料科学与⼯程学院专业/班级材料13-3所⽤材料 T10钢要求硬度 50~55HRC阅卷⼈阅卷⽇期成绩评定:T10钢热处理⼯艺设计⼀、实验⽬的1、通过设计⼀组热处理⼯艺⽅案提⾼T10钢试样的硬度,使其硬度达到50~55HRC。

2、设计热处理⼯艺使试样⾦相组织中最终出现屈⽒体。

⼆、实验材料及设备1、T10钢圆柱试样(15×15mm)若⼲2、硝酸3、酒精4、砂纸5、抛光膏6、玻璃板7、箱式电阻炉及控温仪表8、抛光机9、⾦相显微镜10、洛⽒硬度计三、实验内容1、T10钢概述⽬前常⽤的碳素⼯具钢有T8、T10、T12,其中T10⽤量最多。

T10钢优点是可加⼯性好,来源容易;但淬透性低、耐磨性⼀般、淬⽕变形⼤。

因钢中含合⾦元素微量,耐回⽕性差,硬化层浅,因⽽承载能⼒有限。

虽有较⾼的硬度和耐磨性,但⼩截⾯⼯件韧性不⾜,⼤截⾯⼯件有残存⽹状碳化物倾向。

T10钢在淬⽕加热(通常达800℃)时不致于过热,淬⽕后钢中有过剩未溶碳化物,所以⽐T8钢具有更⾼的耐磨性,但淬⽕变形收缩明显。

由于淬透性差,硬化层往往只有1.5~5mm;⼀般采⽤220~250℃回⽕时综合性能较佳。

热处理时变形⽐较⼤,故只适宜制造⼩尺⼨、形状简单、受轻载荷的模具。

2、T10钢化学成分碳 C :0.95~1.04(Tχ,χ:碳的千分数)硅 Si:≤0.35锰 Mn:≤0.40硫 S :≤0.020磷 P :≤0.030铬 Cr:允许残余含量≤0.25≤0.10(制造铅浴淬⽕钢丝时)镍 Ni:允许残余含量≤0.20≤0.12(制造铅浴淬⽕钢丝时)铜 Cu:允许残余含量≤0.30≤0.20(制造铅浴淬⽕钢丝时)注:允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬⽕钢丝时)3、T10钢适⽤范围这种钢应⽤较⼴,适于制造切削条件较差、耐磨性要求较⾼且不受突然和剧烈冲击振动⽽需要⼀定的韧性及具有锋利刃⼝的各种⼯具,如车⼑、刨⼑、钻头、丝锥、扩孔⼑具、螺丝板⽛、铣⼑⼿锯锯条、还可以制作冷镦模、冲模、拉丝模、铝合⾦⽤冷挤压凹模、纸品下料模、塑料成型模具、⼩尺⼨冷切边模及冲孔模,低精度⽽形状简单的量具(如卡板等),也可⽤作不受较⼤冲击的耐磨零件等。

t10钢的淬火组织

t10钢的淬火组织

t10钢的淬火组织T10钢是一种高碳工具钢,具有优异的硬度和耐磨性,在工业制造和冶金加工中广泛应用。

淬火是一种热处理工艺,通过控制钢材的冷却速度,使其在固态下迅速冷却,从而提高钢材的硬度和耐磨性。

对于T10钢而言,淬火是必不可少的工序,可以很好地改善其力学性能和使用寿命。

T10钢的淬火组织主要决定于钢材的成分和处理工艺。

T10钢的主要成分为碳(C)、硅(Si)、锰(Mn)、磷(P)和硫(S)。

其中,碳是钢材的主要强化元素,能够提高钢材的硬度和强度。

而硅、锰、磷和硫等元素则通过形成相应的化合物和固溶体来影响钢材的热处理性能和力学性能。

在淬火过程中,首先需要将T10钢加热到适当的温度,使其达到A3点以上。

然后,将钢材迅速置于冷却介质中,以实现快速冷却。

常用的冷却介质有水、油和盐水等。

冷却过程中,钢材的温度将迅速下降,达到马氏体转变的范围。

在适宜的冷却速度下,钢材中的马氏体将得以保留。

马氏体是一种具有高硬度和脆性的组织形态,能够有效提高钢材的硬度,但同时也会增加钢材的脆性。

对于T10钢而言,淬火的目标是尽可能多地产生马氏体,以获得较高的硬度,同时又要尽量减少马氏体的脆性,以保证钢材的使用寿命。

T10钢的淬火组织主要有马氏体、残余奥氏体和贝氏体等。

马氏体是由奥氏体经过快速冷却所得到的一种相,具有充分强化的效果。

残余奥氏体是在淬火过程中没有转变成马氏体的奥氏体,常常出现在硬度较低的区域,对钢材的力学性能有一定影响。

贝氏体则是由马氏体经过回火处理后转变而成的组织相,可以提高钢材的韧性和强度。

为了得到理想的淬火组织,可以选择不同的淬火条件和回火工艺。

淬火条件包括加热温度、冷却介质和冷却速度等。

一般来说,较高的加热温度和更快速的冷却速度可以得到较高的硬度和强度,但同时也会增加残余奥氏体的含量。

回火工艺则是通过控制回火温度和时间,来调节贝氏体的含量和组织形貌,以实现对钢材硬度和韧性的平衡。

总之,T10钢的淬火组织是通过控制钢材的加热和冷却过程来实现的。

t10钢经淬火+低温回火后的组织

t10钢经淬火+低温回火后的组织

一、t10钢的特点和用途t10钢是一种碳含量较高的工具钢,其碳含量在0.95-1.04之间,属于高碳钢的范畴。

t10钢具有优良的硬度和耐磨性,适用于制作刀具、刀片、弹簧和其他要求高强度和耐磨性的机械零件。

因其优异的性能,t10钢在冶金、机械制造和刀具加工等领域得到广泛应用。

二、t10钢的组织t10钢的组织主要由铁素体和适量的珠光体组成,碳化物在组织中分布均匀。

未经热处理的t10钢具有较粗的组织,硬度较低,无法满足实际工作中的需求。

需要通过热处理过程来改善其组织和性能。

三、淬火过程1. 加热淬火是提高钢的硬度和强度的重要工艺。

对t10钢进行淬火前,首先需将钢件加热至适当温度,使其完全均匀地吸热。

2. 淬透在加热到适当温度后,将t10钢迅速放入冷却介质中(如水、油或盐水淬火液)进行淬火。

淬火过程中,t10钢的组织迅速发生相变,生成马氏体组织,从而提高钢的硬度和强度。

四、低温回火1. 回火介质选择t10钢在淬火后过于脆硬,需要通过回火过程来消除内部应力,降低脆性,提高韧性。

低温回火是常用的回火方法之一,一般通过炉内空气进行低温回火。

2. 回火温度低温回火的温度一般在150-250摄氏度之间,此温度范围可有效消除马氏体的部分内应力,使得t10钢的硬度适中,同时提高其韧性。

3. 回火时间低温回火的时间要根据具体材料和尺寸来确定,通常在1-2小时左右。

回火时间过短导致内部应力未完全消除,回火时间过长则可能引起组织退火,影响钢的硬度。

五、淬火+低温回火后的组织和性能通过淬火+低温回火后,t10钢的组织得到了显著改善。

在金相显微镜下观察,其组织细化,珠光体分布均匀,碳化物颗粒尺寸减小。

这些结构上的变化使得t10钢具有较高的硬度和韧性,并保持了良好的耐磨性。

六、结论t10钢经过淬火+低温回火处理后,其组织和性能均得到了显著改善。

淬火后,t10钢的硬度和强度显著提高;低温回火后,钢的韧性得到提高,同时保持了良好的硬度。

T10钢车刀热处理工艺汇总

T10钢车刀热处理工艺汇总

攀枝花学院本科课程设计(论文)[T10钢车刀热处理工艺设计]学生姓名:冯康学生学号: 201311102014院(系):材料学院年级专业:2013级材料成型及控制工程1班指导教师:孙青竹副教授二〇一六年六月攀枝花学院本科学生课程设计任务书攀枝花学院本科课程设计(论文)摘要摘要本课程主要设计T10钢用来制造车刀的主要热处理设计流程,包括车刀工作条件及失效形式分析。

刀具材料必须具备高硬度、高耐磨性、足够的强度,韧性和抗氧化性,还需具有高的耐热性(红硬性),即在高温下仍能保持足够硬度的性能。

具体工艺流程以及热处理工艺流程包括预备热处理是球化退火:加热至750℃→最终热处理是淬火:加热至790℃→水冷;回火:低温回火150℃→空冷。

关键词:耐磨高硬度红硬性热处理攀枝花学院本科课程设计(论文)目录目录摘要 (Ⅰ)1、设计任务 (1)1.1设计任务 (1)1.2设计的技术要求 (1)2、设计方案 (2)2.1 变速箱设计的分析 (2)2.1.1工作条件及性能要求 (2)2.1.2失效形式及使用性能 (2)2.2钢种材料 (2)3、设计说明 (4)3.1加工工艺流程 (4)3.2具体热处理工艺 (4)3.2.1预备热处理工艺 (4)3.2.2最终热处理 (5)4、质量检测 (7)5、缺陷与分析 (8)6、结束语 (9)7、热处理工艺卡 (10)参考文献 (11)1 设计任务1.1设计任务T10钢车刀热处理工艺设计。

1.2设计的技术要求高硬度,高耐磨性是刀具最重要的使用性能之一,若没有足够的高的硬度是不能进行切削加工的。

否则,在应力作用下,工具的形状和尺寸都要发生变化而失效。

高耐磨性则是保证和提高工具寿命的必要性,除了以上要求红硬性及一定的强度和韧性。

在化学成分上,为了使工具钢尤其是刃具钢具有较高的硬度,通常都使其含有较高的的碳(W(C)=0.65%~1.55%),以保证淬火后获得高碳马氏体,从而得到高的硬度和切断抗力,这对减少防止工具损坏是有利的。

微观热处理T10钢

微观热处理T10钢

微观组织控制课程实验学院:机械与汽车工程学院班级:材控学号:姓名:一.实验目的:本次研究的主要内容是退火态T10钢的热处王里工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织,以及测量其洛氏硬度、冲击韧性等,分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明,正火+等温球化退火为退火态T10 钢的最佳预先热处理工艺; 不同预先热处理所得到的组织效果会遗传到最终的组织中; 预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样,经过水淬和低温回火后,发生了脆性转变。

T10钢的热处理工艺及组织性能,通过对经过不同预备热处理的T10钢的微观组织分析及力学性能分析,探寻在热处理过程中,不同预先热处理对钢的组织及性能的影响规律,在此研究基础上,对现在实际生产中的一般热处理工艺进行优化,以达到最好的效果。

二:实验方法T10钢的概述:目前常用的碳素工具钢有T8、T10、T12,其中T10用量最多。

T10钢优点是可加工性好,来源容易;但淬透性低、耐磨性一般、淬火变形大。

因钢中含合金元素微量,耐回火性差,硬化层浅,因而承载能力有限。

虽有较高的硬度和耐磨性,但小截面工件韧性不足,大截面工件有残存网状碳化物倾向。

T10钢在淬火加热(通常达800℃)时不致于过热,淬火后钢中有过剩未溶碳化物,所以比T8钢具有更高的耐磨性,但淬火变形收缩明显。

由于淬透性差,硬化层往往只有1.5~5mm;一般采用220~250℃回火时综合性能较佳。

热处理时变形比较大,故只适宜制造小尺寸、形状简单、受轻载荷的模具。

T10钢的成分:碳 C :0.95~1.04(T X,X:碳的千分数)硅 Si:≤0.35锰 Mn:≤0.40硫 S :≤0.020磷 P :≤0.030铬 Cr:允许残余含量≤0.25≤0.10(制造铅浴淬火钢丝时)镍 Ni:允许残余含量≤0.20≤0.12(制造铅浴淬火钢丝时)铜 Cu:允许残余含量≤0.30≤0.20(制造铅浴淬火钢丝时) 热处理通常分为3步进行:加热、保温和冷却。

T10热处理工艺及注意事项

T10热处理工艺及注意事项
调质处理按下列方式进行:
淬火加热温度780~800℃,油冷至温热;回火温度640~680℃,炉冷或空冷,回火后后硬度183~207HBS。
三、注意事项
1、T10钢热处理工艺和GCr15钢类似,但是更容易裂开,需注意在水中冷却时间不宜过长,如有易裂部位,应进一步减少水中冷却时间,及时转油冷,并且及时回火。如下图。
2、此材料热硬性低,淬透性不高且淬火变形大,晶粒细,在淬火加热时不易过热,一些易变性部位进行加固处理。图示参考Cr12MoV热处理注意事项第三项。
T10热处理工艺及注意事项
T10热处理图如下
一、淬火
淬火温度780±10℃。保温时间50分钟左右(视工件大小薄20~40℃的水或5%盐水,冷至250~300℃,转入20~40℃油中冷却至温热。得到硬度62~65HRC。
二、回火
加热温度160~180℃,保温时间1.5~2h,回火后硬度60~62HRC。

T10热处理工艺

T10热处理工艺
产品名称
帝国冲制叶片胎具
产品编号
---
部件名称
及件号
材料牌号
热处理
方式热处理工艺要求Fra bibliotek淬火回火
---
T10
淬火+回火
入炉温度
(℃)
升温速度
(℃/h)
保温温度
(℃)
保温时间
(h)
冷却方式
及时间
升温速度
(℃/h)
保温温度
(℃)
保温时间
(h)
降温速度
(℃/h)
冷却方式
及时间
室温
5
770~790
1.25~1.6
油冷20℃~40℃
1
140~160
1.25~1.6
---
空冷




1.25~1.6
热处理温度-时间曲线(示意图)
淬火770~790
1.25~1.6
回火:140~160
硬度:HRC58~62
编制:于泽林审核:批准:日期:2015-06-03
大连丰顺压力元件有限公司热处理工艺卡大丰表0206产品名称部件名称及件号材料牌号热处理方式帝国冲制叶片胎具产品编号热处理工艺要求淬火回火入炉温度升温速度保温温度保温时间冷却方式升温速度保温温度保温时间降温速度t10淬火回火室温热处理温度时间曲线示意图工艺要求硬度
大连丰顺压力元件有限公司
热处理工艺卡
大丰表02-06

t10等温球化退火温度

t10等温球化退火温度

t10等温球化退火温度1. 引言等温球化退火是一种金属材料热处理方法,通过控制温度和时间,在高温下使材料中的残余应力释放,并改善其机械性能。

t10等温球化退火温度是指对t10钢进行等温球化退火时所采用的温度。

本文将详细介绍t10等温球化退火温度的相关内容,包括该钢材的特性、等温球化退火过程的原理、适宜的退火温度范围以及该过程对材料性能的影响。

2. t10钢的特性t10钢是一种优质碳素结构钢,具有高硬度、良好的韧性和强度。

其主要成分包括碳(C)、硅(Si)、锰(Mn)、磷(P)和硫(S)。

t10钢常用于制造刀具、弹簧和机械零件等需要高强度和耐磨损性能的应用领域。

3. 等温球化退火原理等温球化退火是指将金属材料加热至一定温度后保持一段时间,使材料内部的残余应力得以释放,并通过晶界扩散等机制改善材料的晶体结构和性能。

在退火过程中,材料中的碳原子会重新分布,并形成球状的碳化物。

4. t10等温球化退火温度范围t10钢的等温球化退火温度范围一般在700℃至800℃之间。

这个温度范围被认为是最适合t10钢进行等温球化退火的区间。

在这个温度范围内,碳原子能够充分扩散并重新分布,形成均匀分布的球状碳化物,从而改善材料的硬度和韧性。

5. t10等温球化退火过程t10钢进行等温球化退火的过程可以分为以下几个步骤:5.1 加热将t10钢加热至退火温度范围内(700℃至800℃)。

加热速率应适中,以避免产生不均匀加热和过快的晶粒长大。

5.2 保温将加热至退火温度后的t10钢保持在该温度下一定的时间。

保温时间一般取决于材料的厚度和所需的退火效果,通常为1至2小时。

5.3 冷却将退火后的t10钢从炉中取出,采用适当的冷却方式进行冷却。

常用的冷却方式包括自然冷却、空气冷却和水淬等。

选择合适的冷却方式可以进一步调控材料的硬度和韧性。

6. t10等温球化退火对材料性能的影响t10等温球化退火可以显著改善t10钢的机械性能,主要表现在以下几个方面:6.1 硬度经过适当温度范围内的等温球化退火处理后,t10钢的硬度会有所降低。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要T10钢车刀是用于车削加工的、具有一个切削部分的刀具。

车刀是切削加工中应用最广的刀具之一。

车刀的工作部分就是产生和处理切屑的部分,包括刀刃、使切屑断碎或卷拢的构造、排屑或容储切屑的空间、切削液的通道等构造要素。

在切削过程中,刀具的切削部分要承受很大的压力、摩擦、冲击和很高的温度。

因此,刀具材料必须具备高硬度、高耐磨性、足够的强度,韧性和抗氧化性,还需具有高的耐热性〔红硬性〕,即在高温下仍能保持足够硬度的性能。

[关键词] 切削耐磨高硬度红硬性技术要求高硬度,高耐磨性是刀具最重要的使用性能之一,假设没有足够的高的硬度是不能进展切削加工的。

否那么,在应力作用下,工具的形状和尺寸都要发生变化而失效。

高耐磨性那么是保证和进步工具寿命的必要性,除了以上要求红硬性及一定的强度和韧性。

在化学成分上,为了使工具钢尤其是刃具钢具有较高的硬度,通常都使其含有较高的的碳〔W〔C〕=0.65%~1.55%〕,以保证淬火后获得高碳马氏体,从而得到高的硬度和切断抗力,这对减少防止工具损坏是有利的。

大量的含碳质量分数又可进步耐磨性,碳素工具钢的理想淬火组织应该是细小的高碳马氏体和均匀细小的碳化物,工具钢在热处理前都应进展球化退火,以使碳化物呈细小的颗粒状且分布均匀。

工作条件及性能要求刃具在切削过程中,刀刃与工件外表金属互相作用,使切削产生变形与断裂,并从工件整体剥离下来。

故刀刃本身承受弯曲、改变、剪切应力和冲击、振动等负载荷作用。

由于切削层金属的变形及刃具与工件、切削的摩擦产生大量的摩擦热,均使刃具温度升高。

切屑速度越快,那么刃具的温度越高,有时刀刃温度可达600℃左右。

失效形式及使用性能刀刃是的失效形式有很多种,磨损是刀具失效的主要原因之一,如崩刃,折断和断裂等等。

〔1〕为了保证刃具的使用寿命,应要求有足够的耐磨性。

高的耐磨性不仅决定于高硬度,同时也取决于钢的组织。

在马氏体基体上分布着弥散的碳化物,尤其是各种合金碳化物能有效地进步刃具钢的耐磨才能。

〔2〕为了保证刀刃能进入工件并防止卷刀,必须使刃具具有高于被切削材料的硬度〔一般应在60HRC以上,加工软材料时可取45~55HRC〕,故工具钢应是以高碳马氏体为基体组织。

〔3〕由于在各种形式的切削过程中,工具承受冲击,振动等作用,应当要求刀具有足够的塑性和韧性,以防使用中崩刀或折断。

〔4〕为了使刀具能承受切削热的作用,防止在使用过程中因温度升高而导致硬度下降,应要求刃具具有高的红硬性。

钢的红硬性是指钢在受热条件下,仍能保持足够的硬度和切削才能,这种性能成为钢的红硬性。

红硬性可以用高温回火后在室温条件下测得的硬度直来表示。

所以红硬性是钢抵抗屡次高温回火软化的才能,本质上这是一个回火抗力的问题。

用T10钢制造形状简单的车刀,根本工艺道路为:矿石→铸态组织→锻造→热处理1→机加工→〔品质〕热处理2〔淬火+回火+外表热处理〕→磨加工〔磨削〕。

T10碳素刃具钢含碳量:W〔C〕=1%左右工作温度:低于200℃性能:高硬度,本钱低。

缺点:淬透性低,红硬性差,耐磨性缺乏。

热处理工艺:球化退火+淬火〔水油双淬火〕+低温回火〔150℃~250℃〕过共析钢:不完全淬火+低温回火组织:隐晶马氏体+未溶碳化物锻造锻造是利用锻压机械对金属坯料施加压力,使其产生塑性变形,以获得具有一定机械性能、一定形状和尺寸的锻件的加工方法。

锻造和冲压同属塑性加工性质,统称锻压。

锻造是机械制造中常用的成形方法。

通过锻造能消除金属的铸态疏松、焊合孔洞,锻件的机械性能一般优于同样材料的铸件。

机械中负载高、工作条件严峻的重要零件,除形状较简单的可用轧制的板材、型材或焊接件外,多采用锻件。

锻造按坯料在加工时的温度可分为冷锻和热锻。

热锻压是在金属再结晶温度以上进展的锻压。

进步温度能改善金属的塑性,有利于进步工件的内在质量,使之不易开裂。

高温度还能减小金属的变形抗力,降低所需锻压机械的吨位。

但热锻压工序多,工件精度差,外表不光洁,锻件容易产生氧化、脱碳和烧损。

冷锻压是在低于金属再结晶温度下进展的锻压,通常所说的冷锻压多专指在常温下的锻压,而将在高于常温、但又不超过再结晶温度下的锻压称为温锻压。

温锻压的精度较高,外表较光洁而变形抗力不大。

锻压可以改变金属组织,进步金属性能。

铸锭经过热锻压后,原来的铸态疏松、孔隙、微裂等被压实或焊合;原来的枝状结晶被打碎,使晶粒变细;同时改变原来的碳化物偏析和不均匀分布,使组织均匀,从而获得内部致密、均匀、细微、综合性能好、使用可靠的锻件。

热处理1球化退火对于含碳量大于0.6%的各种工具钢,磨具钢,轴承钢,共析、过共析钢的锻轧件等,为了改善其各类性能或进步最终热处理组织和性能,常常采用退火或球化退火工艺。

球化退火是高碳钢预先热处理工艺,退火一般为炉内缓冷,为其淬火工艺中均匀奥氏体化提供组织准备。

球化退火方法分为四类:1将钢加热到接近临界温度A1长时间保温。

2将钢加热到略高于临界温度A1并经短时间保温形成不均匀奥氏体及部分未溶碳化物,然后通过缓慢冷却或低于临界点等温分解,或在A1点上下循环加热冷却数次以使碳化物球化。

3高温固溶后淬火和高温回火。

4形变球化退火。

T10属于碳素工具钢,含碳量为1%左右。

球化退火的作用是消除钢中网状碳化物,改善金相组织,〔因为锻造后晶粒粗大,硬度较高。

〕进步塑性,韧性,降低钢的硬度,以利于切削加工,减少最终热处理时的变形开裂趋势,而且也为淬火做好组织上的准备。

退火温度为Ac1~Acm之间 ,必须严格控制退火加热温度。

退火后的组织为体基体上分布着均匀的、细小的碳化物颗粒。

硬度应到达41HRC左右。

T10钢球化退火后的组织:机加工机加工又叫机械加工,根本上有我们和熟悉的车,铣,刨,磨,钻,镗,线切割等等。

机械加工主要有手动加工和数控加工两大类。

手动加工是指通过机械工人手工操作铣床、车床、钻床和锯床等机械设备来实现对各种材料进展加工的方法。

手动加工合适进展小批量、简单的零件消费。

数控加工〔CNC〕是指机械工人运用数控设备来进展加工,这些数控设备包括加工中心、车嫌工中心、电火花线切割设备、螺纹切削机等。

目前,绝大多数的机加工车间都采用数控加工技术。

通过编程,把工件在笛卡尔坐标系中的位置坐标〔X,Y,Z〕转换成程序语言,数控机床的CNC控制器通过识别和解释程序语言来控制数控机床的轴,自动按要求去除材料,从而得到精加工工件。

数控加工以连续的方式来加工工件,合适于大批量、形状复杂的零件。

机加工过程中可以进展正火或退火处理,一般是按照图纸要求加工成我们需要的工件,这是粗加工的工艺过程,为后面的热处理和精加工做准备。

热处理2淬火:指将钢件加热到Ac3 或Ac1〔钢的下临界点温度〕以上某一温度,保持一定的时间,然后以适当的冷却速度,获得马氏体〔或贝氏体〕组织的热处理工艺。

常见的淬火工艺有盐浴淬火,马氏体分级淬火,贝氏体等温淬火,外表淬火和部分淬火等,淬火的目的是使过冷奥氏体进展马氏体或贝氏体转变,得到马氏体或下贝氏体组织,淬火加热温度的选择:通常亚共析钢淬火加热温度为Ac3+30~50℃,共析钢及过共析钢为Ac1+30~50℃,对于T10钢〔过共析钢〕,Ac1为730℃,其加热温度为Ac1+30~50℃,即770℃,780℃,790℃。

另外,选择淬火加热温度还要考虑工件的尺寸大小和形状,加热设备,合金成分等。

保温时间确实定:加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关,一般可按照经历公式来估算。

温时间的经历公式为:t=αKD(分钟),其中:D是工件有效厚度, 单位为mm; K是加热系数,一般K=1.0~1.5分钟/mm 热处理2是淬火+低温回火,淬火获得碳化物+马氏体,获得刀具应该的高硬度和高的硬度,淬火后的硬度大约为63HRC左右,可以进展几次的回火,使性能更稳定,回火为了获得回火马氏体,回火作用是使T10钢有一定的硬度,从而进步车刀的加工性能,低温回火使孪晶马氏体中过饱和碳原子沉淀析出碳化物弥散分布在马氏体相中,进步马氏体稳定性,同时使淬火微裂纹焊和,即进步钢的韧性,又保持较高的硬度,强度和耐磨性,减轻零件开裂可能性,缓解淬火造成的严重内应力状态回火后的硬度一般为58-64HRC,回火后硬度并没有降低。

回火的目的:1 消除淬火过程中产生的热应力和组织应力的剩余应力;2 是淬火马氏体时效析出碳化物,获得回火马氏体,回火屈氏体或回火索氏体组织,在不降低强度和硬度情况下进步材料的塑性和韧性,获得优良的机械性能;3 使淬火过程中不稳定的马氏体和剩余奥氏体转变成温度的组织,稳定零件尺寸。

淬火+低温回火后的T10钢:回火温度与硬度的关系:磨加工磨加工也称为磨削加工。

磨削就是用砂轮、油石和磨料〔氧化铝、碳化硅等微粒〕磨削是用磨具以较高的线速度对工件外表进展切削加工的方法,使材料可以获得较高的精度和外表粗糙度,它是工件精加工的常用方法之一。

通常把使用砂轮进展加工的机床称为磨床。

磨加工砂轮是有许多细小且极硬的磨料微粒,用结合剂粘结的一种切削工具。

从它的切削作用来看,砂轮外表上的每一颗微细磨粒,其作用相当于一把细微刀刃,磨加工如同无数细微刀刃同时切削。

磨削过程中,磨粒的棱角磨钝后,因切削力的作用,往往自行破碎或脱落而露出新的锋利的磨砺,这种现象称为砂轮的自锐性。

磨料磨削过程中产生大量热量,因此需要用大量流动的冷却水降温。

磨削加工的范围很广,几乎各种外表都可以用磨削进展加工,如内外圆柱面、内外圆锥面、各种平面以及螺纹、齿轮、花键、成型面等。

此外,磨削可加工淬火钢、硬质合金等一般刀具难以加工的较硬材料。

由于砂轮的多刃性、自锐性等特点,而且磨削是切削速度很高,以及磨床本身精度较高等原因,工件磨削后的精度和外表光洁度都很高,一般磨削精度达1-2级,朝精磨削时,精度可达1级以上,目前,磨加工一般都作为零件外表的精加工工序,但也可以用于毛坯的预加工和清理等粗加工工作。

磨削加工具有以下特点:1加工精度高、外表粗糙度小。

由于磨粒的刃口半径小,能切下一层极薄的材料,又由于砂轮外表上的磨粒多,磨削速度高,30-35m/s,同时参加切削的磨粒很多,在工件外表上形成细小而致密的网络磨痕,再加上磨床本身的精度高、液压传动平稳和微量进给机构。

因此,磨削的加工精度高,外表粗糙度小。

2径向分力大。

磨削加工时,由于磨削深度和磨粒的切削厚度都较小,但因为砂轮与工件的接触宽度大,磨粒的切削才能较差,3磨削温度高。

由于具有较大负前角的磨粒在高压和高速下对工件外表进展切削、划沟和滑擦作用,砂轮外表与工件外表之间的摩擦非常严重,消耗功率大,产生的切削热多。

又由于砂轮本身的导热性差。

因此,大量的磨削热在很短的时间内不易传出,使磨削区的温度很高,有时高达800-100度。

4砂轮有自锐性。

相关文档
最新文档
