JLINK仿真器与ST-LINK仿真器的安装与配置
KL_Link仿真器使用说明
KL-Link仿真器使用说明V1.2修订历史No. 版本 日期 说明1 V1.0 2016/01/04 创建文档2 V1.1 2016/01/15 完善虚拟串口和驱动安装部分3 V1.2 2016/03/11 添加U盘烧录和在线升级部分说明一、仿真器基本功能1.支持NXP的Kinetis（Cortex-M0+）系列MCU仿真、烧写、调试2.支持SWD接口方式调试B Micro B型接口供电，无需外接电源4.标准JTAG接口，2.54mm间距，第19脚可选输出电压0V/3.3V/5.0V5.电源通讯指示灯6.支持Keil /IAR 集成开发环境7.完全即插即用8.内嵌USB-UART虚拟串口，方便调试9.支持U盘烧录和在线升级功能10.支持Windows XP, Win7/Win8, 32位/64位操作系统产品连接图二、接口说明管脚信号名类型描述1、2 VTref 输入目标板参考电压输入3 TRST 输出JTAG复位5 TDI 输出目标板JTAG数据输入7 TMS /SWDIO 输出/输入目标板JTAG模式设定/ SWD双向数据9 TCK/SWDCLK 输出目标板JTAG/SWD时钟13 TDO 输入目标板输出JTAG信号15 SRST 输出目标CPU复位信号19 VREF 输出目标板供电5V/3.3V4 RXD 输入虚拟串口输入6 TXD 输出虚拟串口输出GND __ 与GND相连10、12、14、16、18、20三、 驱动安装驱动包含64位和32位系统，请对应安装，注意：安装时请使用管理员身份。
安装前请断开仿真器与个人计算机连接。
1．点击KL-LinkDrv_V12_x86.exe（32位系统）或KL-LinkDrv_V12_x64.exe（64位系统），进入安装主界面：2．点击下一步，进入许可界面，选择“我同意”3．点击下一步，进入安装路径选择界面，选择默认路径4．后面一直点击下一步，开始安装，直至安装完成，点击完成，退出安装界面。
STLINK和JLINK使用 SWD四线 调试 下载STM32
For my breadboarded test rig, I used a four pin Harwin M20 connector. Even on a half size micromouse, this will not take up much room and I may use it as the only debug/programming connector.The pins on the 20-pin standard JTAG connector to use are:Pin 1 – VCC:This is the traget board Vcc. It is used by the STLINK/V2Pin 7 – TMS/SWDIO:The SWD Data signalPin 8 – GND:Be sure there is a common groundPin 9 – TCK/SWCLKThe SWD Clock SignalPin 15 – nSRST/RESETSystem reset – probably optional(你可以不要这个复位pin，直接关电源再上电来复位)ST-Link/V2 JTAG/SWD接口定义：可以自己做一些转接PCB板子，现在USB四线的可以用起来。
做一个现在智能手机usb接口，接四根线就好SWD不单单可以下载还可以单步调试，速度比JTAG快。
有人问，那为什么要发明JTAG这个20pin 的接口呢？因为JTAG标准制定不是为了下载程序调试程序用的，它用来做“边界扫描”用的，什么是边界扫描不知道的可以搜搜一些，在国内谷歌需要翻墙软件才好用。
百度搜索专业术语类不好用，最近我发现好多东西搜搜比百度好用不少。
jlink使用说明
Jlink安装使用说明
一、安装
1、解压jlink至任意位置。
解压完成后包含以下三个文件。
2、双击Setup_JLink_V490.exe。
点击YES
点击next
选择位置后点击next
四个全部勾选点击next
点击next
等待安装完成
点击cancel
点击finish
桌面生成此图标
二、使用说明
双击桌面图标
选择create a new project
点击start-J-Flash
选择project setting…
界面配置1 配置完成点击应用
界面配置2 配置完成点击应用
依次点击红圈内选项，跳出如下界面：
选择红圈中条目点击OK
选择红圈中条目点击确定
点击connect
跳出下图connect succeeessful
点击open data file…
选择.hex
选中要烧录的hex文件点击打开
跳出如下界面
点击auto
等待第一次进度条完成
等待第二次进度条完成
出现最终成功界面程序烧录完成。

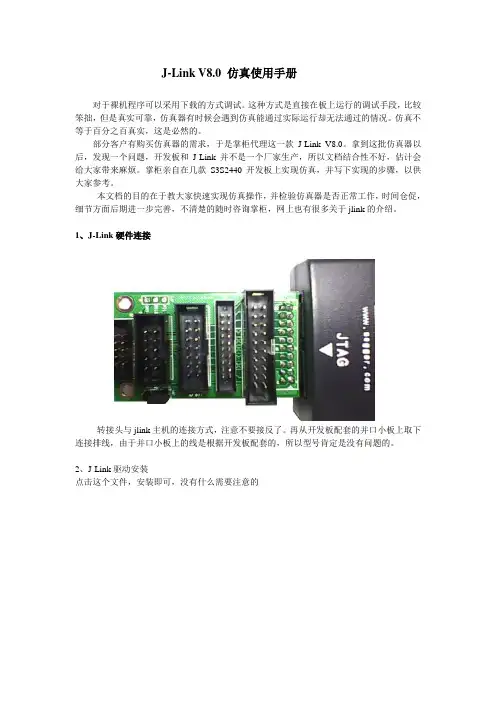

J-Link V8.0 仿真使用手册
J-Link V8.0 仿真使用手册对于裸机程序可以采用下载的方式调试。
这种方式是直接在板上运行的调试手段，比较笨拙，但是真实可靠，仿真器有时候会遇到仿真能通过实际运行却无法通过的情况。
仿真不等于百分之百真实，这是必然的。
部分客户有购买仿真器的需求，于是掌柜代理这一款J-Link V8.0。
拿到这批仿真器以后，发现一个问题，开发板和J-Link并不是一个厂家生产，所以文档结合性不好，估计会给大家带来麻烦。
掌柜亲自在几款S3S2440开发板上实现仿真，并写下实现的步骤，以供大家参考。
本文档的目的在于教大家快速实现仿真操作，并检验仿真器是否正常工作，时间仓促，细节方面后期进一步完善，不清楚的随时咨询掌柜，网上也有很多关于jlink的介绍。
1、J-Link硬件连接转接头与jlink主机的连接方式，注意不要接反了。
再从开发板配套的并口小板上取下连接排线，由于并口小板上的线是根据开发板配套的，所以型号肯定是没有问题的。
2、J-Link驱动安装点击这个文件，安装即可，没有什么需要注意的自动完成，可以手动完成，驱动安装好以后，jlink的绿色小灯会亮，点击J-Link commander故障的。
3、ads软件安装安装ads 很多人都不知道如何安装序列号，如上图所示选择crack 目录下的license 即可。
4、以ucos 例程为例生成一个axf 的调试文件S3C2440开发板都有ucos的实例，这里以仿真ucos为例，目前FL2440、TQ2440、MINI2440都可以按照以下步骤实现，贴图是用的TQ24440。
点击这个ads的工程文件，厂家已经配置好，不需你做任何配置了。
打开这个之后点击make编译成功，错误为0即可，警告不用管。
这时候删除uCOS-II_Data 这个目录就可以重新make了。
其中uCOS2_Image.bin为ucos的烧写文件，uCOS-II.axf为仿真调试的文件，对于jlink仿真，咱们就指望uCOS-II.axf了。

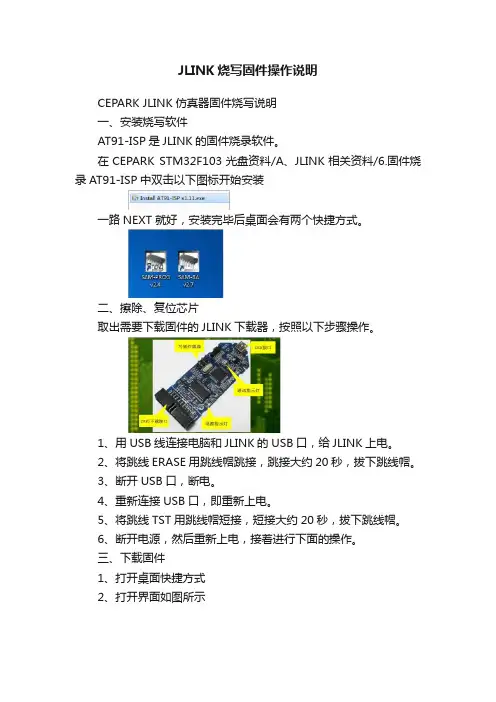

JLINK烧写固件操作说明
JLINK烧写固件操作说明CEPARK JLINK仿真器固件烧写说明一、安装烧写软件AT91-ISP是JLINK的固件烧录软件。
在CEPARK STM32F103光盘资料/A、JLINK相关资料/6.固件烧录AT91-ISP中双击以下图标开始安装一路NEXT就好，安装完毕后桌面会有两个快捷方式。
二、擦除、复位芯片取出需要下载固件的JLINK下载器，按照以下步骤操作。
1、用USB线连接电脑和JLINK的USB口，给JLINK上电。
2、将跳线ERASE用跳线帽跳接，跳接大约20秒，拔下跳线帽。
3、断开USB口，断电。
4、重新连接USB口，即重新上电。
5、将跳线TST用跳线帽短接，短接大约20秒，拔下跳线帽。
6、断开电源，然后重新上电，接着进行下面的操作。
三、下载固件1、打开桌面快捷方式2、打开界面如图所示如果红框此处显示为1，则说明JLINK擦除、复位芯片成功，否则重新刚才的操作，重新操作一遍，注意时间和顺序。
3、点击browse,打开要下载的固件程序，路径为“STM32光盘-A.JLINK相关资料-2.固件程序-Jlink FirmWare v7FULL.bin”4、加载完固件程序后，点击write flash，如下图所示将固件程序下载到JLINK中。
5、下载过程中会有动画提示，如下图，说明下载正在进行，操作成功。
烧写成功后，可以看到灯D2点亮。
重新上电后,D1长亮，D2先闪烁后常亮。
（说明：CEPARK JLINK仿真器在出厂之前已经烧好固件了，拿到后就可以直接使用，不用重新烧写固件。
以上讲解是针对不慎将JLINK 固件擦除的用户）。
J-LINK安装说明
关于J-LINK在ADS1.2中使用的方法说明经测试J-LINK ARM在笔记本电脑中的ADS1.2环境下可以使用。
系统：win7,XP软件：ADS1.2J-LINK驱动版本：win7下使用Setup_JLinkARM_V410i；XP下使用Setup_JLinkARM_V408l。
初始化方式如下：1、安装J-LINK驱动，安装完成后将J-LINK驱动安装目录下的JLinkARM.DLL文件复制到ADS1.2软件根目录下的bin文件夹中。
2、打开AXD debugger软件，选择菜单options->configure target，在对话框中单击ADD，选择J-LINK驱动根目录下JLinkRDI.dll文件。
3、初始化：（1）.如何做初始化?步骤: 进入ADS,选System Views,在下拉菜单中选Command Line Interface,在程序显示窗口下会出现Command Line Interface界面,在Debug >后输入"obey 初始化文件存放路径(最好不要含中文路径)",如:Debug >obeyE:\Smartarm2200\LPC2200.txt,然后回车即可注意:初始化要在编译之前做好,并且要清除options-->Configure Processor中的所有选项,主要是在Vector catch项选Clear All,去掉Semihosting前的对号,因为这两项会影响硬件断点的设置.（2）.如何保存初始化?步骤:接上步做完初始化后,点options-->Congfigure Interface..-->在弹出的对话框中选Session File菜单-->选中Reload Images和Run Configuration Script,并点Browse 将路径指到初始化文件存放的目录.Flie-->Save Session将所做的初始化保存,扩展名为.ses 下次打开ADS时会自动加载上次保存的初始化,要加载别的初始化,点Flie-->Load Session,指到所要加载的初始化存放目录即可.这样将初始化保存后,每次只要加载保存的.ses文件即可,避免了每次都要敲入命令的麻烦.完成上述步骤即可使用。
J-LINK J-FLASH 下载STM32单片机程序使用教程-V1
J-LINK J-FLASH 下载STM32单片机程序使用教程-V1.0 2023.05.09Introduction本教程用于演示如何使用JLINK V9配套J-FLASH软件烧写更新MCU程序的教程1. 安装提供的 JLINK驱动程序。
JLink_Windows_V722a.rar。
全程默认安装，只能安装在C盘，不可安装于其它盘。
安装驱动完成后，将JLINK V9仿真器上USB口插上电脑，系统会自动识别仿真器。
JLINK下载口使用专用接口扩展板上1.25间距 4PIN连接线与目标板上J5 连接器 SWD下载口进行连接。
然后目标板上电。
JLINK STLINK SWD转接板需要使用配套专用的转接板，如果是其它转接板需要根据转接接口的信号定义与板子SWD信号进行连接。
2. 安装完成在电脑开始菜单找到SEGGER-J-LINK V7.22f文件夹，点击打开 J-Flash V7.22点击 create a new project.（使用后可以在软件菜单File保存这个烧写工程，后续直接打开使用即可）选择Target interface 为 SWD 。
点击Target Device后面按钮，在弹出芯片Device中输入STM32L431. 在弹出菜单列表中选择STM32L431RC 。
然后点击OK点击 file, 点击File/Open data file, 选择要下载的程序（格式为.hex）点击软件target -contact 软件连接目标板如果连接成功，下方信息栏目会显示Connected successfully如果连接失败, 请确认目标板已上电，或重新插拔连接线与JLINK USB连接线。
或关闭J-FALSH软件重新连接。
点击Target- Manual Programming -Program & Verify,即可开始下载程序。
如果芯片有读写保护或下载失败，可以点击先Unsecure Chip(解除保护)再点击Erase Chip（擦除芯片），然后再烧重新烧写程序。
JLINK 驱动安装方法简单说明——jlink v9教程资料文档
JLINK 驱动安装方法简单说明
1、先去JLINK 官方网站下载最新驱动，默认出厂驱动已经更新到V6.52A，下载
地址如下：你们你们.segger.你们/downloads/jlink/JLink_Windows_V652a.exe 2、安装前先把keil mdk或者IAR等软件关闭掉，否则相应驱动会更新失败。
双
击软件JLink_Windows_V652a.exe按默认安装即可，如下图所示：
3、在J-Lnk V6.52a Setup中选择Next按钮即可。
4、License Agreement界面中，请选择I Agree按钮，执行下一步。
5、Choose Optional 你们ponents 默认安装即可，也可以选择Install a new instance。
6、Inst alling界面中，是安装过程，安装需要几秒钟。
7、J-Link DLL Updater V6.52a界面中，一定要勾选上MDK-ARM等选项。
8、安装完成，点击Finish即可。
9、会在桌面创建两个快捷键按钮，如下图所示：
注意：关于烧录使用教程，请参考我的另外一篇文章“J-FLASH烧录STM32F103ZET6芯片的说明”等。
jlink的使用方法
jlink的使用方法摘要：一、JLink简介二、JLink的安装与配置1.安装步骤2.配置方法三、JLink的使用方法1.连接设备2.烧写固件3.调试代码4.监控运行状态四、JLink的高级功能1.断点调试2.数据观察3.性能分析五、JLink的优缺点1.优点2.缺点六、总结与建议正文：一、JLink简介JLink是一款由SEGGER公司推出的硬件调试工具，广泛应用于嵌入式系统的开发与调试。
它支持多种处理器架构，如ARM、MIPS、AVR、STM32等，为开发者提供了便捷的编程与调试解决方案。
二、JLink的安装与配置1.安装步骤JLink的安装过程相对简单，只需遵循以下步骤：（1）下载JLink软件及驱动程序。
（2）安装JLink软件。
（3）根据设备类型及操作系统安装对应的驱动程序。
2.配置方法（1）打开JLink软件，设置目标设备型号、操作系统、调试器型号等参数。
（2）配置调试串口号、波特率等通信设置。
（3）连接设备并验证连接。
三、JLink的使用方法1.连接设备将JLink连接到目标设备，确保设备上电。
在JLink软件中配置好设备参数后，点击“Connect”按钮建立连接。
2.烧写固件在JLink软件中选择固件文件，点击“Download”按钮进行烧写。
烧写完成后，设备将自动重启。
3.调试代码在JLink软件中打开调试器，设置断点、监视变量等参数。
然后点击“Run”按钮，即可开始调试代码。
4.监控运行状态在调试过程中，可通过JLink观察运行状态、实时数据、内存使用情况等。
此外，还可使用JLink进行性能分析，找出代码中的瓶颈。
四、JLink的高级功能1.断点调试JLink支持断点调试，可以帮助开发者定位代码问题。
设置断点后，程序运行到断点位置时会自动暂停，方便进行调试。
2.数据观察JLink可以实时观察变量值、寄存器值等数据，便于分析程序运行状态。
3.性能分析JLink提供性能分析功能，可统计代码执行次数、执行时间等，帮助开发者优化代码。
jlink的使用方法
jlink的使用方法JLink是Segger公司开发的一款用于嵌入式系统的调试和仿真工具。
它是一种硬件和软件的解决方案，可用于调试和烧录各类微控制器，如ARM和Cortex-M系列。
在本文中，我将详细介绍JLink的使用方法，并提供一些常见问题的解决方案。
一、JLink的配置要使用JLink进行调试和仿真，首先需要进行一些基本的配置。
以下是配置JLink所需的步骤：1.安装JLink软件和驱动程序：在Segger官方网站上下载JLink软件并进行安装。
安装完成后，选择适合您的操作系统的驱动程序进行安装。
2.连接JLink调试器：将JLink调试器连接到电脑的USB接口上。
在连接之前，确保JLink调试器已插入目标设备上的JTAG或SWD接口。
3.配置调试选项：打开JLink软件，并选择目标设备的型号和调试接口类型。
您可以在菜单栏上的“文件”选项中找到这些选项。
4.配置调试连接：选择正确的调试连接选项，如JTAG或SWD。
您还可以选择连接速度和其他调试选项。
5.配置目标设备：选择目标设备的工作电压、频率等参数。
这些参数应与目标设备的规格书相匹配。
通过上述步骤配置JLink之后，您就可以开始使用JLink进行调试和仿真。
二、JLink的调试功能JLink具有强大的调试功能，可以帮助开发人员诊断和解决嵌入式系统中的问题。
以下是一些常见的JLink调试功能：1.断点调试：使用JLink可以设置断点，在程序执行到特定的代码行时暂停执行，以便开发人员检查程序状态和变量值。
2.单步调试：JLink支持单步调试功能，可以逐条执行程序，并在每个代码行上暂停执行，以便开发人员检查程序的执行流程。
3.变量监视：JLink可以监视变量的值，以便开发人员可以实时查看变量的值，并在程序运行时进行调试。
4.内存查看：JLink可以查看目标设备的内存内容，包括程序代码、数据和堆栈信息等。
这对于分析内存泄漏和其他相关问题非常有帮助。
MDK4.6中JLINK配置
MDK4.6中使用JLINK调试STM32的配置
1.安装JLINK驱动程序。
2.将JLINK一端接电脑USB口，一端接目标板，并给目标板供电。
3.电脑发现新硬件，应能识别到JLINK识别，否则无法仿真下载。
4.在识别到JLINK后，打开STM32例程中的工程文件。
5.如下图为打开某STM32工程文件：
6.编译程序，在编译为0个ERROR的情况下可进行仿真与下载。
7.打开OPTION选项：Project菜单下，如下图所示：
“Settings设置”：
9.如果目标板CPU没有搜到，会出现以下信息：
其中SW Device选项会为空。
如果目标板信息能收到，即可正常仿真下载。
10.在上图中“port：”下拉中，可选择“SW”模式，也可选择“JTAG”模式。
在JLINK信息能找到且Device信息同时有的情况下可进行下载与仿真。
如下图所示：
11.在对话框中打开最后页面“Utilities”.
12.选择JLINK仿真器，并点击Settings.
13.在FLASH Download页面，点击ADD，根据CPU型号，选择对应的FLASH
选项，添加即可。
14.在以上配置好可，即可在MDK中进行STM32芯片的仿真与下载。
如有问题，请联系QQ：53755787.（注：本QQ只针对客户提供技术服务）
Cache.Lee
2012.1.5。
JLINK仿真器与ST-LINK仿真器的安装与配置
学ARM从STM32开始STM32开发板库函数教程--软件篇2.2.1ST-LINK V2仿真器与大黄蜂STM32开发板连接方法序号大黄蜂STM32开发板ST-LINK仿真器CPU管脚1SWD SWDIO72.PA13 2SWC SWCLK76.PA14 3GND GND GND4VCC请使用USB数据线供电，仿真器的供电能力不足。
2.2.2驱动的安装从光盘或者网上找到st-link_v2_usbdriver.exe文件，与普通软件一样双击安装，保持默认路径。
安装完成后将ST-LINK V2插入电脑的USB接口，此时计算机会提示发现新硬件，并提示安装驱动，请选择自动安装。
如果是XP系统，当弹出如下的提示时：请选择“仍然继续”继续安装，如果是win7或者更高的系统，不会提示这个界面。
当提示安装完毕并且可以使用时。
我们打开计算机的设备管理器会发现在“通用串行总线控制器”选项里面，多了一个如下图所示的器件，这就是ST-LINK V2。
这样我们就完成了ST-LINK V2的安装。
2.2.3ST-LINK V2调试STM32下面讲解一下使用ST-LINK V2调试STM32需要做的一些简单配置。
ST-LINK V2需要Keil MDK-ARM从V4.20版本以上才能支持。
我们基于V4.72版本来讲解一下如何配置ST-LINK V2。
将ST-LINK V2与大黄蜂STM32目标板连接好后,使用keil4建立一个新的工程或者打开一个已经创建好的工程，OK以后，点击图标，进入设置属性对话框，选择Debug选项卡。
如下图：在右上角的选项中进行如下选择。
然后点击Settings。
在跳出的对话框中进行如下选择（ort中选择SW），可以看到SW Device信息框中出现目标芯片的信息。
点击确定。
然后再打开Utilities选项卡并进行如下设置。
点击Settings。
进行如下图的设置：再点击Add按钮添加芯片。
选中自己使用的芯片型号之后，点击Add按钮。
