我的岩土工程原位测试实验报告
岩土工程生产实习原位测试报告学院：土木与建筑工程学院专业：土木工程应用（岩土）班级： 2011级--1班学号： 3110510738 学生：日期： 2014年11月目录1静力载荷试验 (1)2静力触探试验 (8)3十字板试验 (12)4点荷载试验 (17)5原位剪切试验 (22)6回弹试验 (26)7旁压试验 (32)8渗透试验 (37)9轻型动力测试试验 (39)10波速测试试验 (43)参考文献及致谢 (46)《岩土工程原位测试报告》1静力载荷试验1.1 试验的目（1）确定地基土变形模量；（3）估算地基土的不排水抗剪强度；（4）确定地基土的基床系数（5）掌握静力载荷试验试验步骤和认识仪器设备；（6）提高对数据处理及科学计算的能力；（7）运用试验所得数据对场地的岩土工程性质进行初步评价。
1.2 试验的适用范围浅层平板载荷实验适用地表浅层地基土，包括各种填土和含碎石的土，也用于复合地基承载力评价。
1.3 试验的基本原理在拟建建筑场地上将一定尺寸和几何形状的刚性板，安放在被测的地基持力层上，逐级增加荷载，并测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载（p）-沉降（s）曲线。
典型的静力载荷试验p-s曲线可以划分为三个阶段，如下图所示。
静力载荷试验P-s曲线p，称为比（1）直线变形阶段：p-s呈线性关系，对应于此线性段的最大压力0例界限。
（2）剪切变形阶段：当荷载大于0p，而小于极限压力了u p，p-s关系由直线变为曲线关系，曲线的斜率逐渐增大。
（3）破坏阶段：当荷载大于极限压力pu时，即使维持荷载不变，沉降也会急剧增大，始终达不到稳定标准。
直线变形阶段：受荷土体中任意点产生的剪应力小于土体的抗剪强度，土的变形主要由土中空隙的压缩引起，并随时间趋于稳定。
可以用弹性理论进行分析。
1.4 试验仪器及工具（1）承压板：应具有足够的刚度，一般采用圆形或正方形钢质板；也可采用现浇或预制混凝土板，面积可采用0.25~0.50m2,不应小于0.1m2。
岩土工程测试技术报告
岩土工程测试技术报告标题：岩土工程测试技术报告引言概述：岩土工程测试技术是岩土工程领域中非常重要的一部份，通过测试技术可以获取岩土工程材料的物理力学性质和工程特性，为工程设计和施工提供重要的依据。
本报告将介绍岩土工程测试技术的相关内容，包括测试方法、仪器设备和数据分析等方面。
一、岩土工程测试方法1.1 岩土样品采集：岩土工程测试的第一步是采集样品，样品的采集方法和位置对测试结果有很大影响。
1.2 试验室室内试验：室内试验是岩土工程测试的常用方法，包括压缩试验、拉伸试验、剪切试验等。
1.3 野外试验：野外试验是对岩土工程材料在实际工程中的性能进行测试，包括原位试验、动力触探等。
二、岩土工程测试仪器设备2.1 岩土力学试验仪器：岩土工程测试中常用的仪器包括压力机、拉伸机、剪切机等，用于进行不同类型的力学试验。
2.2 岩土物理试验仪器：岩土工程测试中还需要使用一些物理试验仪器，如密度计、渗透仪等，用于测试岩土材料的物理性质。
2.3 数据采集仪器：为了准确记录测试数据，岩土工程测试中还需要使用数据采集仪器，如传感器、数据采集系统等。
三、岩土工程测试数据分析3.1 数据处理：岩土工程测试得到的原始数据需要进行处理和分析，以便得出准确的结论。
3.2 统计分析：通过统计分析岩土工程测试数据，可以揭示岩土材料的特性和规律。
3.3 结果评价：最终的测试结果需要进行评价，以确定岩土材料的工程性能和适合范围。
四、岩土工程测试质量控制4.1 样品质量控制：岩土工程测试的样品质量对测试结果的准确性有很大影响，需要严格控制样品的采集和处理过程。
4.2 仪器校准：岩土工程测试仪器的准确性也是测试质量的重要保障，需要定期进行校准和维护。
4.3 数据审核：对岩土工程测试得到的数据进行审核和验证，确保测试结果的可靠性和准确性。
五、岩土工程测试技术的应用5.1 工程设计：岩土工程测试技术在工程设计阶段可以为工程师提供重要的数据支持，匡助设计合理的工程方案。
岩土工程原位测试
岩土工程勘察
载荷试验
三、载荷试验的成果应用
1.地基承载力特征值可由载荷试验确定，方法如下：
（1）拐点法：
适用于有拐点的p-s曲线，在确定地基承载力特征值时，一般取p-s曲线中第 一个拐点py，即比例界限点所对应的荷载值为地基承载力特征值。当拐点不明显 或是无法确定时，可以利用p-△s/△p确定拐点。
（7）当出现下列情况之一时，可终止试验： ①承压板周边的土出现明显侧向挤出，周边岩土出现明显隆起或径向裂缝持续发 展； ②本级荷载的沉降量大于前级荷载沉降量的5倍，荷载与沉降曲线出现明显陡降； ③在某级荷载下24h沉降速率不能达到相对稳定标准； ④总沉降量与承压板直径（或宽度）之比超过0.06。
岩土工程勘察
酚类：
已从熏烟中鉴定出20多种酚类物质，其主要作用为抗 氧化作用、对产品的呈色呈味作用、抗菌防腐作用。
其中，抗氧化作用对烟熏制品最为重要，抗氧化作用 较强的主要是沸点较高的酚类，如2,5-二甲氧基酚，2， 5-二甲氧基-4-甲基酚等。
熏制品特有的风味主要与存在于气相的酚类有关，高 沸点酚类杀菌效果较强，主要对制品表面的细菌有抑制作 用。
岩土工程勘察
岩土工程原位测试
岩土工程中的原位测试常用技术包含如下种类：
（1）载荷试验（平板、螺旋板）； （2）静力触探试验； （3）圆锥动力触探试验； （4）标准贯入试验； （5）十字板剪切试验； （6）旁压试验； （7）扁铲侧胀试验 （8）现场剪切试验； （9）波速测试； （10）岩体原位应力测试； （11）激振发测试。
静力触探试验按测量机理分为机械式静力触 探和电测式静力触探；按探头功能分为单桥静力 触探试验、双桥静力触探试验和孔压静力触探试 验。
岩土工程实训报告
一、实习背景随着我国经济的快速发展，基础设施建设日益增多，岩土工程作为土木工程领域的重要组成部分，其重要性不言而喻。
为了更好地将理论知识与实践相结合，提高我们的专业技能，学校组织了本次岩土工程实训。
二、实习目的1. 了解岩土工程的基本概念、原理和方法；2. 掌握岩土工程勘察、设计、施工等基本技能；3. 培养团队合作精神和实际操作能力；4. 提高对岩土工程现场问题的分析和解决能力。
三、实习内容1. 岩土工程勘察（1）现场踏勘：实地考察岩土工程现场，了解地质条件、地貌特征、工程地质问题等。
（2）钻探取样：学习钻探设备的操作方法，掌握取土样的技术要领，了解不同土层的物理力学性质。
（3）原位测试：学习原位测试方法，如静力触探、动力触探等，掌握测试数据的处理和分析。
2. 岩土工程设计（1）基础设计：根据勘察资料，进行基础设计，包括地基承载力计算、基础类型选择等。
（2）边坡设计：分析边坡稳定性，设计边坡防护措施，如锚杆、喷锚支护等。
（3）地下工程设计与施工：学习地下工程的设计方法，如隧道、地下厂房等，了解施工工艺。
3. 岩土工程施工（1）施工组织设计：根据设计图纸，编制施工组织设计，明确施工方案、施工顺序、施工进度等。
（2）施工技术交底：对施工人员进行技术交底，确保施工质量。
（3）施工质量控制：掌握施工质量控制要点，如施工材料、施工工艺、施工设备等。
四、实习过程1. 实习前期：了解实习内容、实习目的，做好实习准备。
2. 实习中期：按照实习计划，分阶段完成各项实习任务。
3. 实习后期：总结实习经验，撰写实习报告。
五、实习成果1. 完成岩土工程勘察报告，包括现场踏勘、钻探取样、原位测试等数据。
2. 完成岩土工程设计方案，包括基础设计、边坡设计、地下工程设计等。
3. 完成岩土工程施工组织设计，明确施工方案、施工顺序、施工进度等。
4. 撰写实习报告，总结实习经验，提高自己的专业素养。
六、实习体会1. 理论与实践相结合：通过本次实习，我深刻体会到理论知识与实践操作的重要性，只有将两者相结合，才能更好地掌握岩土工程专业知识。

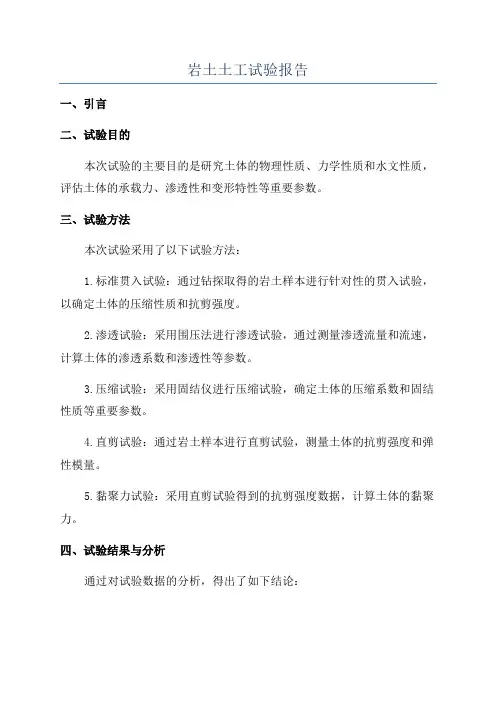

岩土土工试验报告
岩土土工试验报告一、引言二、试验目的本次试验的主要目的是研究土体的物理性质、力学性质和水文性质，评估土体的承载力、渗透性和变形特性等重要参数。
三、试验方法本次试验采用了以下试验方法：1.标准贯入试验：通过钻探取得的岩土样本进行针对性的贯入试验，以确定土体的压缩性质和抗剪强度。
2.渗透试验：采用围压法进行渗透试验，通过测量渗透流量和流速，计算土体的渗透系数和渗透性等参数。
3.压缩试验：采用固结仪进行压缩试验，确定土体的压缩系数和固结性质等重要参数。
4.直剪试验：通过岩土样本进行直剪试验，测量土体的抗剪强度和弹性模量。
5.黏聚力试验：采用直剪试验得到的抗剪强度数据，计算土体的黏聚力。
四、试验结果与分析通过对试验数据的分析，得出了如下结论：1.土体的抗剪强度为XXMPa，弹性模量为XXGPa，表明土体具有较好的抗剪性能和承载能力。
2. 渗透系数为XX cm/s，渗透性较好，符合设计要求。
3.土体的黏聚力为XXkPa，表明土体具有一定的黏聚性能。
4.压缩特性方面，土体的固结指数为XX，压缩模量为XXMPa，体积压缩指数为XX，土体为中等压缩性土。
5.试验结果符合相关规范要求，可为后续的土体工程设计和施工提供参考。
五、结论与建议本次岩土土工试验得出的试验结果对于岩土工程设计和施工具有一定的参考价值。
根据所得数据和分析结果，我们提出以下建议：1.在实际岩土工程设计中，应充分考虑土体的抗剪强度和黏聚力等参数，采取合适的土体强化措施，确保工程的稳定性。
2.对于土体的渗透性能较差的情况，可以采取排水措施，避免因水分的积聚而引起的不良影响。
3.在土体的压实过程中，要注意合适的压实方法和压实度，以减小土体的压缩变形，保证工程的使用寿命。
1.岩土工程设计规范，XX出版社，XXXX年。
2.地基与基础工程手册，XX出版社，XXXX年。
七、附录1.试验原始记录表2.试验数据处理计算表。
工程原位测试实训报告
一、实训目的通过本次工程原位测试实训，使学生掌握工程原位测试的基本原理、方法、仪器设备以及测试数据的整理与分析，提高学生的实际操作能力和工程意识。
二、实训时间2021年10月1日至2021年10月10日三、实训地点XX工程实训基地四、实训内容1. 工程原位测试基本原理及方法（1）工程原位测试的基本原理：通过直接在工程现场对土体、岩体、地基等进行物理力学性质和工程地质条件的测试，为工程设计、施工和监测提供依据。
（2）工程原位测试的方法：主要包括载荷试验、静力触探、旁压试验、圆锥动力触探、标准贯入试验、十字板剪切试验、抽注水试验等。
2. 工程原位测试仪器设备（1）载荷试验设备：加载设备、测力传感器、位移传感器、测斜仪等。
（2）静力触探设备：静力触探仪、贯入仪、深度计等。
（3）旁压试验设备：旁压试验仪、传感器、数据采集系统等。
（4）圆锥动力触探设备：圆锥动力触探仪、贯入仪、深度计等。
（5）标准贯入试验设备：标准贯入仪、贯入杆、深度计等。
3. 工程原位测试操作步骤（1）载荷试验：根据设计要求，布置试验场地，安装加载设备、测力传感器、位移传感器等，进行加载、记录数据，分析结果。
（2）静力触探：根据设计要求，布置试验场地，安装静力触探仪、贯入仪、深度计等，进行贯入、记录数据，分析结果。
（3）旁压试验：根据设计要求，布置试验场地，安装旁压试验仪、传感器、数据采集系统等，进行旁压试验、记录数据，分析结果。
（4）圆锥动力触探：根据设计要求，布置试验场地，安装圆锥动力触探仪、贯入仪、深度计等，进行贯入、记录数据，分析结果。
（5）标准贯入试验：根据设计要求，布置试验场地，安装标准贯入仪、贯入杆、深度计等，进行贯入、记录数据，分析结果。
4. 工程原位测试数据整理与分析（1）对测试数据进行整理，包括贯入深度、贯入速度、贯入阻力等。
（2）根据测试数据，绘制贯入曲线、载荷-位移曲线等。
（3）分析测试结果，评估土体、岩体、地基的物理力学性质和工程地质条件。
岩土工程原位测试试验报告
岩土工程原位测试试验报告岩土工程原位测试试验报告岩土工程是土地利用过程中不可避免的环节，其重要性不仅体现在建筑工程领域，还涉及到交通、水利、地质等各个领域。
而在岩土工程中，原位测试试验是不可或缺的一环。
因此，合格的原位测试试验报告至关重要。
本文将从以下几个方面来探讨岩土工程原位测试试验报告的重要性及其写作要点。
一、什么是原位测试试验？岩土工程中的原位测试试验是指在现场进行的试验，通过现场实验设备解决土壤和岩石力学性质的测定问题。
其测试结果更接近实际，对于工程的实际运用有着很高的参考价值。
原位测试试验可以反映地层的物理性质，确定地质条件和岩土层次结构信息等。
资料主要来源于土质信息、岩质信息等多方面。
常见的原位测试试验有标准探地雷达测试、电磁测量测试、隆起测试、钻孔位移测试等。
各种测试方法均有其独特的作用，不同的测试方法可以获取不同类型的地质信息。
二、岩土工程原位测试试验报告的重要性岩土工程原位测试试验报告对于工程实施具有重要的现实意义。
一方面，原位测试试验报告能够提供岩土地质信息，帮助工程师确定在建筑和施工中所采用的土地类型，预测工程中遇到的不利困难和异常情况。
通过原位测试试验，可以合理布置工程建设，保证工程建设的质量。
另一方面，岩土工程原位测试试验报告还可以为工程的调查和设计提供重要参考，有助于制定合理的设计方案和施工方案。
根据不同的测试方法获得的地质信息对于工程的施工方式、工程结构、地下水流等有着深远的影响。
三、岩土工程原位测试试验报告的要点在写岩土工程原位测试试验报告时，需要遵循一定的要点。
首先，应该准确地描述试验过程，明确测试方法、测试的区域和数据获取的详细信息。
其次，需要记录测试数据和结果，对数据进行分析和解释。
最后，根据测试结果，提出针对性的建议和对工程的合理化改进措施。
结语岩土工程原位测试试验报告对于岩土工程来说至关重要。
从测试方法到测试结果，从试验分析到建议指导，都需要有专业性和针对性的表述。
岩体原位实验报告
前言本次实习针对岩石岩体的工程地质特征，岩体（石）基本力学性质及地下开挖工程中岩体力学问题进行验证和试验探索。
目的是巩固加深理解课堂上所学知识，培养运用理论知识解决实践问题的能力；掌握实践工作的方法，如勘察、地质调查、测绘等的方法；培养在实践中分析问题、解决问题的综合能力。
本次实习进行的主要试验及项目有：岩体变形试验、岩体强度试验、岩石点荷载强度试验、岩体声波探测（硐室围岩松动圈的声波测试、声波测井、围岩分类的声波测试）、路基沉降观测试验、围岩收敛变形试验、利用回弹仪测定岩石强度试验、硐室的工程地质展示图10项内容。
由于本人水平有限，报告中难免存在的不足与错误，请各位老师批评指正。
目录绪言 (1)第一章岩体强度试验 (2)第二章岩体变形试验 (14)第三章回弹仪测岩体抗压强度 (22)第四章岩石点荷载强度试验 (29)第五章岩体声波探测 (38)第六章围岩的收敛变形试验 (51)第七章地下硐室的围岩分类 (54)第八章路基沉降观测试验 (59)第九章地下硐室工程地质展示图 (61)结束语 (65)附录 (66)第一章岩体强度试验一．试验目的岩体在工程荷载及地应力作用下所发生的失稳破坏其破坏机理有拉张破坏和剪切破坏两种，其中剪切破坏机理占大多数，因此，岩体的强度其本质主要是抗剪切强度。
在各种研究岩体强的试验方法中，人们普遍认为，工程岩体现场的原位强度试验是确定岩体强度的最直观和客观有效的方法。
二． 试验原理岩体的抗剪强度试验一般是采用双千斤顶法，即剪切面上的法向应力和剪切力分别由两个千斤顶施加。
在不同的法向应力（σ）作用下，岩体有与之对应的不同的极限剪应力（c τ），按照库仑定律，建立极限剪应力与法向应力的相关方程：c f c +=στ即可确定岩体的强度参数：f=tg υ—摩擦系数（υ为岩体的摩擦角）；C 为岩体的内聚力（结构连接力）。
C 、υ值是岩体强度的重要指标，它代表着岩体抵抗剪切破坏的性能。
岩土工程原位测试试验报告
岩土工程原位测试试验报告岩土工程原位测试试验报告摘要：原位测试（in Situ Test，或Field Test），从广义上讲，应包括原位检测和原位试验两部分，即指在被测试对象的原始位置，在不破坏、不扰动或少扰动被测试或检测对象原来（天热）状态情况下，通过试验手段测定特定的物理量，进而评价被测试对象的性能和状态；从狭义上讲，原位测试是岩土工程勘察与地基评价中的重要手段之一，是指利用一定的试验手段在天然状态（天然应力、天然结构和天然含水量）下，测试岩土的反应或一些特定的物理、力学指标，进而依据理论分析或经验公式评定岩土的工程性质和状态。
原位测试技术是岩土工程中的一个重要分支，它不仅是岩土工程勘察的重要组成部分和获得岩土设计参数的重要手段，而且是岩土工程施工质量检测的主要手段，并可用于施工过程中岩土体物理。
力学性质及状态参数变化的监测。
关键词：岩土工程原位测试勘察地基评价目录第一篇十字板剪切试验 0第二篇标准贯入试验 (2)第三篇静力触探试验 (4)第四篇旁压试验 (7)第五篇波速测试 (9)第一篇 十字板剪切试验一、试验概述十字板剪切试验（Vane Shear Test ，简称VST ）是一种通过对插入地基土中的规定形状和尺寸的十字板头施加扭矩，使十字板头在土体中等速扭转形成圆柱状破坏面，经过换算评定地基土不排水抗剪强度的现场试验。
二、试验原理十字板剪切试验的原理，即在钻孔某深度的软粘土中插入规定形状和尺寸的十字板头，施加扭转力矩，将土体剪切破坏，测定土体抵抗扭损的最大力矩，通过换算得到土体不排水抗剪强度u c 值（假定0≈ϕ）。
十字板头旋转过程中假设在土体中产生一个高度为H （十字板头的高度）、直径为D （十字板头的直径）的圆柱状剪损面，并假设该剪损面的侧面和上、下底面上每一点土的抗剪强度都相等。
三、试验目的十字板剪切试验的目的主要有如下几个方面：（1）测定原位应力条件下软黏土的不排水抗剪强度； （2）估算软黏土的灵敏度。
岩土工程原位测试-实验报告2
《岩土工程原位测试》试验报告学院专业班级姓名学号长安大学试验一浅层平板静力载荷试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据浅层平板静力载荷试验记录表试验编号：试验地点：试验土层：试验深度：m 反力装置：加荷方式：承压板形状：承压板面积：m2试验日期：六、试验资料整理1．绘制修正后的p -s 、s -lg t 和s - 1g p 曲线（可用计算机绘制并打印粘贴上）p -s 曲线 s -lg t 曲线s -lg p 曲线2．确定比例界限压力（p 0）和极限界限压力（p u ）七、试验成果的应用1．确定地基土的承载力（f ak ）2．计算地基土的变形模量（E 0）试验二静力触探试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验资料整理1．绘制单孔静力触探曲线（q c-h、f s-h、R f-h）2．根据曲线特征划分土层（在静探曲线上画出分层界线，标出土层名称）3．计算各分层土的触探指标平均值（列于下表中）六、试验成果的应用1．确定各土层的类型（列于下表中）2．确定各层地基土的承载力（f ak）西安地区的黄土，可采用经验公式f ak=0.08p s＋0.031（MPa）进行计算，采用双桥探头时，用公式p s =q c+6.41f s（MPa）换算成p s。
试验三圆锥动力触探试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据圆锥动力触探试验记录表测试孔编号：试验地点：水位埋深：m动探类型：探杆直径：mm 试验日期：六、试验资料整理1．绘制N10-h曲线（可用计算机绘制并打印粘贴上）N10-h曲线2．划分土层界线（在N10-h曲线上画出）3．计算单孔分层贯入指标平均值（列于下表中）七、试验成果的应用）试验四标准贯入试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据六、试验资料整理1．对实测锤击数进行杆长校正（将校正后的锤击数列于记录表中）2．绘制锤击数与深度的关系曲线（N-h曲线）七、试验成果的应用1．判定各层土的密实度（判定结果列于下面的表格中）3．判别砂土液化的可能性（依据“GB50011-2001”规范,西安市工程抗震设防烈度为8度，设计基本地震加速度值为0.20 g，设计地震分组属第一组。
第六章岩土工程原位测试
注：d/z为承压板直径和承压板底面深度之比。
岩土工程勘察
载荷试验
四、试验的仪器设备 平板载荷试验的常用设备包括四部分： （1）承压板 （2）加荷系统 （3）反力系统 （4）量测系统
岩土工程勘察
静力触探试验
第二节 静力触探试验
静力触探试验（简称CPT）是应用准静力以恒 定不变的贯入速率将一定规格和形状圆锥探头通 过一系列探杆压入土中，同时测量并记录贯入过 程中探头所受到的阻力，根据测得的贯入阻力大 小来间接判定土的物理力学性质指标的现场试验 方法。
s——与p对应的沉降（mm）；ω——与试验深度和土类有关的系数，可按表6.1选用。
岩土工程勘察
载荷试验
土类 d/z 0.30 0.25 0.20 0.15 0.10 0.05 0.01
表6.1 深层载荷试验计算系数ω
碎石土 砂土
粉土 粉质黏土
0.477 0.469 0.460 0.444 0.435 0.427 0.418
岩土工程勘察
岩土工程原位测试
不同的原位测试方法都有其适用范围和研究问题的针对性。因此，原位 测试方法的选择应充分考虑工程类型或岩土工程问题、岩土条件、设计对参数 的要求、地区经验和测试方法的实用性等因素。在选用原位测试方法和布置原 位测试时，应注意各原位测试方法之间及其与钻探、室内试验的配合和对比。 根据原位测试成果，利用地区经验关系估算岩土的物理力学参数和地基承载力 时，应检验其可靠性，并与室内试验和已有的工程反算参数进行对比。分析原 位测试成果资料时，应注意仪器设备、试验条件、试验方法等对试验成果的影 响，结合地层条件，剔除异常数据。
岩土工程勘察
载荷试验
（6）对慢速法，当实验对象为土体时，每级荷载施加后，间隔5min、5min、 10min、10min、15min、15min测读一次沉降，以后每隔30min测读一次沉降， 当连续两小时每小时沉降量小于等于0.1mm时，可认为沉降已达相对稳定标准， 施加下一级荷载；当实验对象是岩体时，每隔1min、2min、2min、5min测读 一次沉降，以后每隔10min测读一次，当连续三次读数差小于等于0.01mm时， 可认为沉降已达相对稳定标准，施加下一级荷载；
工程地质原位测试实习报告
实习报告：工程地质原位测试实习一、实习目的本次实习的主要目的是通过实地操作，了解和掌握工程地质原位测试的基本原理、方法和技巧，提高自己在实际工程中对地质情况的分析和判断能力。
实习内容包括岩石密度测试、抗压强度测试、抗拉强度测试、弹性模量测试等。
二、实习时间和地点实习时间：20XX年X月X日至20XX年X月X日实习地点：XX大学地质工程实验室三、实习过程在实习过程中，我在导师的指导下，参加了各种原位测试的操作，并详细了解了测试的原理和方法。
1. 岩石密度测试：我们使用了水中重法来测试岩石的密度。
首先，将岩石样品洗净并烘干，然后放入水中测量其浮力，根据阿基米德原理计算出岩石的密度。
2. 抗压强度测试：我们使用了压力机来测试岩石的抗压强度。
将岩石样品放置在压力机的承压板上，逐渐增加压力，直到岩石样品破碎，记录最大压力值，计算出岩石的抗压强度。
3. 抗拉强度测试：我们使用了拉伸机来测试岩石的抗拉强度。
将岩石样品制作成标准尺寸的试件，放置在拉伸机的夹具中，逐渐增加拉伸力，直到岩石样品断裂，记录最大拉伸力值，计算出岩石的抗拉强度。
4. 弹性模量测试：我们使用了超声波检测仪来测试岩石的弹性模量。
将岩石样品放置在超声波检测仪的探头上，通过超声波在岩石内部传播的速度来计算岩石的弹性模量。
四、实习成果通过实习，我掌握了各种工程地质原位测试的基本原理和方法，提高了实际操作能力。
同时，我也明白了原位测试在工程地质中的重要性，对工程地质的数据分析和判断有了更深入的理解。
五、实习体会通过这次实习，我对工程地质原位测试有了更深刻的认识，明白了理论知识和实际操作的重要性。
在今后的学习和工作中，我将不断努力，提高自己的实践能力，为工程地质领域的发展做出贡献。
原位测试实习报告
岩土工程原位测试实习报告系别：土木工程学院专业：勘查技术与工程方向：岩土工程土木工程学院勘察实验室2013.6目录一、实验一：深层水平位移监测试验-------------------------41、试验目的--------------------------------------------42、试验原理--------------------------------------------43、试验设备--------------------------------------------44、试验依据--------------------------------------------45、试验步骤--------------------------------------------56、试验结果与数据分析----------------------------------6 附表：深层水平位移（测斜）记录表-----------------------7二、实验二：基桩声波透射检测-----------------------------101、试验目的--------------------------------------------102、试验原理--------------------------------------------103、试验设备--------------------------------------------104、试验依据--------------------------------------------105、试验步骤--------------------------------------------116、试验结果与数据分析----------------------------------12 附表1：基桩声波透射检测记录表--------------------------14 附表2：声速-深度曲线图---------------------------------16 附表3：模拟桩场地平面布置图----------------------------17 三、实验三：基桩低应变检测-------------------------------181、试验目的--------------------------------------------182、试验原理--------------------------------------------183、试验设备--------------------------------------------184、试验依据--------------------------------------------185、试验步骤--------------------------------------------226、试验结果与数据分析----------------------------------22 附表：模拟桩场地平面布置图-----------------------------29 四、实习总结和感想---------------------------------------29试验一、深层水平位移监测试验一、实验目的土体和围护结构的深层水平位移通常采用钻孔测斜仪测定，当被测土体产生变形时，测斜管轴线产生挠度，用测斜仪测量测斜管轴线和铅垂线之间夹角的变化量，从而获得土体内部各点的水平位移。
工程原位测试实习报告
一、实习背景为了深入了解工程原位测试的基本原理、操作方法和应用，提高自身的实践能力，我在2023年6月参加了为期两周的工程原位测试实习。
本次实习由我国某知名工程检测公司组织，实习地点位于我国某大型建筑工地。
二、实习目的1. 掌握工程原位测试的基本原理和操作方法。
2. 了解不同工程原位测试技术的应用场景。
3. 培养团队协作精神和实际操作能力。
三、实习内容1. 基本原理学习实习期间，我们首先学习了工程原位测试的基本原理，包括电阻率法、电磁法、声波法、超声波法等。
通过学习，我们对各种测试方法的原理、优缺点有了初步的认识。
2. 实践操作在实习过程中，我们参与了以下几种工程原位测试的实践操作：（1）电阻率法：用于检测地基土的含水量、密实度等参数。
我们学习了电阻率仪的使用方法，并实际操作了电阻率测试。
（2）电磁法：用于检测地下管线、空洞等。
我们了解了电磁法的原理，并参与了实际操作。
（3）声波法：用于检测混凝土结构内部的裂缝、空洞等。
我们学习了声波仪的使用方法，并进行了实际操作。
（4）超声波法：用于检测混凝土厚度、钢筋位置等。
我们了解了超声波法的原理，并参与了实际操作。
3. 数据分析实习过程中，我们对测试数据进行了分析，掌握了如何根据测试结果判断工程质量。
四、实习总结通过本次实习，我收获颇丰：1. 掌握了工程原位测试的基本原理和操作方法。
2. 熟悉了不同工程原位测试技术的应用场景。
3. 增强了团队协作精神，提高了实际操作能力。
在今后的工作中，我将继续学习工程原位测试相关知识，为我国建筑事业贡献力量。
五、实习体会1. 实践是检验真理的唯一标准。
通过实习，我深刻体会到理论知识与实际操作相结合的重要性。
2. 团队协作是完成工程任务的关键。
在实习过程中，我学会了与同事相互配合，共同完成任务。
3. 严谨的工作态度是做好工程检测工作的基础。
在实习过程中，我时刻保持严谨的工作态度，确保测试结果的准确性。
总之，本次工程原位测试实习让我受益匪浅，为我今后的工作打下了坚实的基础。
岩土工程勘察实习报告范文
实习报告一、实习背景及目的随着我国经济的快速发展，土木工程领域对岩土工程的需求日益增长。
为了提高自己的实践能力和理论知识的应用能力，我选择了岩土工程勘察实习。
本次实习的主要目的是将所学专业知识与工程实际联系起来，理论联系实际，通过实习认识理解所学知识，同时培养我们热爱祖国大好河山的爱国主义精神，并且学习一线工作人员脚踏实地、忠于职守、乐于奉献的优秀品质。
二、实习内容实习期间，我参与了某工程项目的岩土工程勘察工作。
工作内容包括现场踏勘、钻孔布置、钻进深度确定、取土测试等。
1. 现场踏勘：在老师的带领下，我们来到工程现场，对地形、地貌、地质条件等进行观察和记录。
通过现场观察，我对工程地质条件有了更深入的了解。
2. 钻孔布置：根据现场踏勘结果，我们确定了钻孔的位置和数量。
钻孔布置要考虑地层结构、地基土的均匀性和设计要求等因素。
3. 钻进深度确定：在确定钻孔布置后，我们根据地质条件和工程需求，确定了钻进深度。
钻进深度的确定要考虑地层厚度、夹层或透镜体等因素。
4. 取土测试：我们采取了土试样并进行原位测试，以了解地基土的物理力学性质。
取土试样和原位测试的数量要根据地层结构、地基土的均匀性和设计要求确定。
三、实习收获通过本次实习，我收获颇丰。
首先，我学会了如何将理论知识应用于实际工程中，提高了自己的实践能力。
其次，我深入了解了岩土工程勘察的流程和方法，为今后从事相关工作奠定了基础。
再次，我培养了自己的团队合作意识和敬业精神，学会了如何与同事协作完成任务。
四、实习反思虽然本次实习取得了一定的成果，但我也意识到自己在理论和实践方面还存在不足。
今后，我将继续努力学习专业知识，提高自己的综合素质，为将来从事岩土工程勘察工作做好充分准备。
五、实习总结本次岩土工程勘察实习让我对岩土工程有了更直观的认识，提高了自己的实践能力。
我深刻体会到理论联系实际的重要性，决心在今后的工作中，不断学习，勇于实践，为我国岩土工程事业贡献自己的力量。
岩土工程原位测试实验
缺点：试样尺寸小，不能反映宏观结构和非均质性对岩土性质的 影响，代表性差；试样不可能真正保持原状，而且有些岩土也很难取 得原状试样。
1 静力载荷试验
试验目的：⑴、确定地基土的承载力 ⑵、推算地基土的平均变形模量 ⑶、估算土的不排水抗剪强度 ⑷、估算地基土的基床反力系数 试验示意图 主要试验成果：
⑵、设备：探为例：按探头每贯入10cm的击数计数，击数不累加 如N63.5=5，8，7，6，10，15，12，10，8，11
⑸、应用 ①、确定碎石土的密实度—《岩土工程勘察规范》（GB50021-2001）
②、确定地基承载力—《建筑地基基础设计规范》（GB50007-2002）
2 静力触探试验
试验目的：⑴、划分土层（划分地层时一般需要结合钻探成果，因此 该试验只能作为一种辅助勘探手段。） ⑵、评价地基土的承载力 ⑶、估算地基土层的物理力学性质 ⑷、帮助确定基础方案 ⑸、判断土层的液化趋势 单桥探头 双桥探头 孔压探头
3 圆锥动力触探试验
⑴、原理：利用落锤能量将探头打入土中，根据打入的难易程度来评价 土的物理力学性质。
注：对圆锥动力触探成果进行应用时，应注意是采用原始击数还是修正后的击数， 若需要采用修正后的击数，则要根据规范规定进行相应的计算。
4 标准贯入试验
⑴、原理：利用落锤能量（落锤质量63.5kg，落距76cm）将贯入器打入土 中，根据打入的难易程度来评价土的物理力学性质。
⑵、设备：
⑶、计数方法： ①、将贯入器预先打入15cm，不计数； ②、然后开始记录每10cm的击数，累计打入30cm； ③、最后将30cm的击数累加。 一般表示为：N=5+6+5 16 ④、如果击数达到50击时，贯入深度还未达到30cm，则 可停止试验，记录50击时的实际贯入深度，然后再 换算成30cm的击数，即N=30*50/ΔS； ⑤、如果贯入器进入碎石土或碎块状岩石层出现反弹， 则停止试验，击数记为 “反弹”。 ⑷、标贯试验和重型动力触探进行比较： ①、两者落锤质量和落距相同； ②、两者贯入器不同； ③、前者可取样，后者无法取样； ④、二者计数方法不一样。
原位测试实习报告
2011-2012学年第二学期岩土工程原位测试实习报告学院：土木工程学院班级：学号：姓名：指导老师：成绩：目录一前言 (3)二实习目的及要求 (5)三实习安排 (6)四实习内容 (7)五实习总结 (19)六实习感想 (20)一前言原位测试（in Situ Test,或Field Test）从广义上讲，应包括原位检测和原位试验两部分，即指在被检测对象的原始位置，在不破坏、不扰动或少扰动被测试或检测对象原有（天然）状态的情况下，通过试验手段测定特定的物理量，进而评价被测试对象的性能和状态；从狭义上讲，岩土工程原位测试是岩土工程勘察与地基评价中的重要手段之一，是利用一定的试验手段在天然状态（天然应力、天然结构和天然含水量）下，测试岩土的反应或一些特定的物理、力学指标，进而依据理论分析或经验公式评定岩土的功能性能和状态。
原位测试技术是岩土工程的一个重要分支，它不仅是岩土工程勘察的重要组成部分和获得岩土体设计参数的重要手段，而且是岩土工程施工质量检验的主要手段，并可用于施工过程中岩土体物理、力学性质及状态变化的检测。
岩土测试的目的在于获得有代表性的、能够反映岩土体现场实际下的岩土参数，认识岩土体的空间分布特征和物理力学特性，为岩土工程设计和治理提供工程设计参数。
这些参数包括：（1）岩土体的空间分布几何参数（如土层厚度）；（2）岩土体的物理参数和状态参数（如土的容重和颗粒土的实度）；（3）岩土体原位初始应力状态和应力历史参数（如静止侧压力系数和超固结比）；（4）岩土体的强度参数（如粘性土的不排水抗剪强度）；（5）岩土体的变形性质参数（如土的变形模量）；（6）岩土体的渗透性质参数（如固结参数和渗透参数）。
除了获得被测试岩土体的物理力学性质和渗透性质参数外，原位测试的试验结果还可以直接应用于岩土工程实践。
笼统地讲，原位测试可以用于以下几方面：（1）浅基础的设计，包括地基承载力的确定和进行浅基础的沉降计算；（2）深基础的设计，主要用于单桩竖向承载力和水平向承载力计算；（3）砂性土地基的液化评价；（4）地基加固效果监测与评价；（5）土质边坡滑动面的确定。
岩土工程原位测试
第二篇：岩土工程原位测试目录：一、原位测试的定义 (1)二、原位测试的特点: (2)三、几种原位测试的介绍 (2)（一）静力载荷试验 (2)（二）静力触探试验 (4)（三）圆锥动力触探试验 (6)(四）标准贯入试验 (7)（五）十字板剪切试验 (8)(六）旁压试验 (9)(七）扁铲侧胀试验 (11)（八)波速测试 (12)（九）现场直接剪切试验 (13)一、原位测试的定义在天然条件下原为测定岩土体的各种工程性质.由于是在岩土原来所处的位置进行的，因此不需要采取土样，被测土体在进行测试前不会受到扰动而基本保持其天然结构、含水率、原有应力状态,因此所测得的数据比较准确可靠，与室内试验相比，更加符合岩土体的实际情况.二、原位测试的特点：优点:1.可以测得难以取得不扰动土样的土的工程力学性质2.可以避免取样过程中应力释放的不良影响3.原位测试的土体影响范围远比室内试验大，因此具有较强的代表性4.可以节省时间，缩短岩土工程勘察的周期缺点：有一定的局限性，比如原位测试具有严格的试用条件，若使用不当会影响其效果，甚至得到错误的结果.三、几种原位测试的介绍（一）静力载荷试验（1）定义是在拟建建筑场地上，在挖至设计的基础埋置深度的平整坑底放置一定规格的方形或圆形承压板，在其上逐级加载，测定相应荷载作用下的地基土的稳定沉降量，分析研究地基土的强度与变形的特性，求得地基土容许承载力与变形模量等力学数据.（2）优点：该方法用于对建筑物地基承载力的确定，比其他测试方法更接近实际；当试验影响深度范围内的土质均匀时,用此方法确定该深度范围内的土的变形模量也比较可靠。
（3）设备构成：承压板、加荷系统、反力系统、观测系统（4）适用范围：根据承压板的形式和设置深度不同,可以将试验分成三种：1. 浅层平板载荷试验,适用于浅层地基土2. 深层平板载荷试验，适用埋深大于3m和地下水位以上的地基土3。
螺旋板载荷试验，适用于深层地基或地下水位以下的地基土。
