MATLAB绘图函数
matlabplot函数详解
matlabplot函数详解plot函数是MATLAB中最重要和最常用的绘图函数之一、它可以绘制多种类型的图形，如折线图、散点图、柱状图等。
在本文中，我们将详细介绍plot函数的用法和参数，以及一些实例演示。
plot函数的一般用法为：plot(x, y, LineSpec)，其中x和y分别是要绘制的数据点的横坐标和纵坐标，LineSpec是一个可选参数，用于指定线条的样式和颜色。
1.绘制简单的折线图首先，我们来绘制一个简单的折线图，假设我们有一个数据集x和一个对应的函数y = sin(x)。
我们可以使用以下代码绘制这个折线图：x = linspace(0, 2*pi, 100); % 生成0到2π之间的100个等间距点y = sin(x); % 计算对应的sin值plot(x, y) % 绘制折线图运行以上代码，我们就能得到一个以x为横轴，以y为纵轴的折线图。
2.指定线条样式和颜色我们可以使用LineSpec参数来指定线条的样式和颜色。
LineSpec是一个由3个部分组成的字符串，分别表示线条类型、标记类型和颜色。
例如，我们可以使用红色实线和圆形标记来绘制折线图，代码如下所示：plot(x, y, 'r-o')其中，'r'表示红色，'-'表示实线，'o'表示圆形标记。
运行以上代码，我们可以得到红色实线和圆形标记的折线图。
3.绘制多条曲线plot函数可以同时绘制多条曲线。
我们只需要将不同的数据点传递给x和y，然后用逗号分隔开即可。
例如，我们可以绘制一个由两条正弦曲线构成的图形，代码如下所示：y1 = sin(x);y2 = sin(2*x);plot(x, y1, x, y2)运行以上代码，我们将得到两条正弦曲线组成的图形。
title('折线图示例')xlabel('x')ylabel('y')5.修改坐标轴范围有时候，我们希望修改坐标轴的范围，以更好地展示数据。
MATLAB 常用函数3 绘图函数及命令
MATLAB 常用函数3 绘图函数及命令By D. J. Liu1绘图函数(1) plot (二维线图)plot (x, y, ‘r*-’, ‘linewidth’, 5, ‘markersize’, 5)linewidth 设置线条的宽度markersize 设置点的大小(2) plot3 (三维线图)plot3 (X, Y, Z, ‘r*-, ‘linewidth’, 5, ‘markersize’, 5)linewidth 设置线条的宽度markersize 设置点的大小(3) scatter (二维散点图)scatter (X, Y, ‘S’)S设置点的形式、大小及颜色等属性(4) scatter3 (三维散点图)scatter3 (X, Y, Z, ‘S’)S设置点的形式、大小及颜色等属性(5) subplot (子图绘制)subplot(m,n,p)m行, n列, p当前位置(将一个窗口分成m×n个小窗口)(6) mesh (三维网格图)mesh (X, Y, Z)注意：X和Y必须为向量，如果X和Y的长度分别为m和n，则Z必须为m×n的矩阵，即[m，n]=size（Z），在这种情况下网格线的顶点为（X（j），Y（i），Z（i，j））。
(7) surf (三维曲面图)surf (X, Y, Z)surf的调用方法与mesh命令类似，不同的是mesh函数绘制的图像是一个网格图，而surf命令绘制得到的是着色的三维曲面。
着色的方法是在得到相应的网格后，对每个网格依据该网格所代表的节点的色值来定义这一网格的颜色。
注意：第一，surf只支持笛卡尔坐标系（直角坐标系）。
第二，如果要让曲面圆滑，去掉网格，只需要在绘图命令后加入shading interp，这样matlab就会进行相应插值。
注意：X和Y必须为向量，如果X和Y的长度分别为m和n，则Z必须为m×n的矩阵，即[m，n]=size（Z），在这种情况下网格线的顶点为（X（j），Y（i），Z（i，j））(8) pie3(X)（三维饼图）pie3(X) 用X中的数据画一个三维饼形图(百分比例)，X中的每一个元素代表三维饼形图中的一部分。
MATLAB画图——基础篇
MATLAB画图——基础篇MATLAB画图——基础篇在MATLAB使⽤的过程中，学会画图是⼀项必要的技能。
在这⾥，我总结了部分简单的画图函数，同时附上代码（本⽂中的程序为了⽅便给出的数据都很简单，⼤家可以⾃⼰去尝试其他数据）。
这对刚刚开始接触MATLAB的⼩⽩来说，我认为还是很有帮助的。
⽂章⽬录⼀、plot（）函数1.⼆维图形（1）绘图选项线型颜⾊标记符号-实线b蓝⾊.点s⽅块：虚线g绿⾊o圆圈d菱形.-点划线r红⾊x叉v朝下三⾓符号-双划线c青⾊+加号^朝上三⾓符号m品红*星号<朝左三⾓符号y黄⾊>朝右三⾓符号p五⾓星k⿊⾊h六⾓星w⽩⾊（2）图形的辅助标注和窗⼝的分割title（图形说明）xlabel（x轴说明）ylabel（y轴说明）text（x，y图形说明）——在x，y轴处添加⽂字说明legend（图例⼀，图例⼆，…）subplot（m，n，p）——将绘图区域分割成m*n个⼦区域，并按照⾏从左⾄ 右，从上⾄下依次编号。
p表⽰第p个绘图⼦区域。
注意：如果是要两个图画到同⼀个坐标⾥⾯，则在两个plot函数之间添加⼀⾏hold on（3）格式plot（x）——缺省⾃变量绘图格式plot（x，y）——基本格式。
以y（x）的函数关系作图。
如果y是n*m的矩 阵，则x为⾃变量，作出m条曲线。
plot（x1，y1，x2，y2，…，xn，yn）——多条曲线绘图格式plot（x1，y1，选项1，x2，y2，选项2，…，xn，yn，选项n）——含选项的绘图格式x1=[1 2 3 4 5 6 7 8 9];x2=[2 4 6 8 10 12 14 16 18];y1=[1 4 9 16 25 36 49 64 81];y2=[18 16 14 12 10 8 6 4 2];subplot(4,1,1);plot(x1);title('例⼀');xlabel('⾃变量');ylabel('因变量');subplot(4,1,2);plot(x1,y1);title('例⼆');xlabel('⾃变量');ylabel('因变量');subplot(4,1,3);plot(x1,y1,x2,y2);title('例三');xlabel('⾃变量');ylabel('因变量');subplot(4,1,4);plot(x1,y1,'m+',x2,y2,'c*');title('例四');xlabel('⾃变量');ylabel('因变量');2.三维图形（1）格式plot3（x1，y1，z1，‘选项⼀’，x2，y2，z1，‘选项⼆’，…）x，y，z是长度相同的向量：⼀条曲线x，y，z是维度相同的矩阵：多条曲线（2）⽹格矩阵⽣成函数：meshgrid[X,Y]=meshgrid(x,y)x，y是给定的向量，X,Y是⽹格划分后得到的⽹格矩阵注意，这个函数⽤来⽣成⽹格矩阵，不是直接⽤来画图的，配合mesh使⽤。
matlab中绘图用的函数,语言
第四讲绘图功能作为一个功能强大的工具软件，Matlab 具有很强的图形处理功能，提供了大量的二维、三维图形函数。
由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面即常方便又高效。
4.1 二维图形一、plot函数函数格式：plot(x,y)其中x和y为坐标向量函数功能：以向量x、y为轴，绘制曲线。
【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)一、plot函数【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS（X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。
一、plot函数（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色，s表示线型。
【例3】用不同线型和颜色重新绘制例4.2图形，其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,'go',x,y2,'b-.')其中参数'go'和'b-.'表示图形的颜色和线型。
g表示绿色，o表示图形线型为圆圈；b表示蓝色，-.表示图形线型为点划线。
一、plot函数（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。
title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');一、plot函数（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。

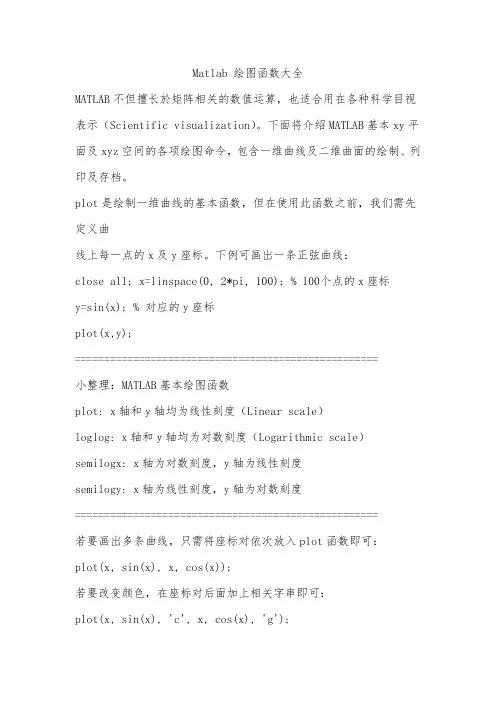

MATLAB绘图函数大全
Matlab 绘图函数大全MATLAB不但擅长於矩阵相关的数值运算，也适合用在各种科学目视表示（Scientific visualization）。
下面将介绍MATLAB基本xy平面及xyz空间的各项绘图命令，包含一维曲线及二维曲面的绘制、列印及存档。
plot是绘制一维曲线的基本函数，但在使用此函数之前，我们需先定义曲线上每一点的x及y座标。
下例可画出一条正弦曲线：close all; x=linspace(0, 2*pi, 100); % 100个点的x座标y=sin(x); % 对应的y座标plot(x,y);====================================================小整理：MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度====================================================若要画出多条曲线，只需将座标对依次放入plot函数即可：plot(x, sin(x), x, cos(x));若要改变颜色，在座标对后面加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜色及图线型态（Line style），也是在座标对后面加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');====================================================小整理：plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色 o 圆w 白色 x xb 蓝色 + +g 绿色 * *r 红色 - 实线c 亮青色 : 点线m 锰紫色 -. 点虚线-- 虚线====================================================图形完成后，我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis([0, 6, -1.2, 1.2]);此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线====================================================我们可用subplot来同时画出数个小图形於同一个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。
Matlab绘图命令
Matlab绘图命令：1.p lot(x,y):该命令用于描点法作图，给出x的范围，然后利用函数式计算出每一个x对应的y,注意，x间距取得越小，图像会画的越圆滑，这是因为plot描点法作图的原因.如：plot(x,y,’--’)2.f plot(y,[xstart xend]):该命令同样用于绘制图像，但是只需要给出x范围与y关于x的函数式即可，相比于plot 函数更加方便。
3.g rid on可以给图像加上网格4.h old on:用于连续绘图，如果想要在一个坐标系中画出多个图形的话，则需要在每次画完图形之前加入这个命令。
5.l egend(‘y’):在图上标出y曲线线型6.设置图线颜色：plot(x,y,’颜色’)7.a xis ( [xmin xmax ymin ymax] ):设置图像横纵坐标范围例：fplot('cos(x)',[-5 5],'r--'),axis ( [-5 5 -1 1] ),8.s ubplot(m, n, p):用于在一个窗口中绘制多个图像。
例：subplot(1, 2, 1);fplot('sin(x)',[-5 5],'b--');subplot(1, 2, 2);fplot('cos(x)',[-5 5],'r--');9.p lot(thea,r): 绘制极坐标图形，thea 是角变量，r是极轴长度例：a = 2;theta = [0:pi/90:2*pi];r = a*theta;polar(theta,r), title('阿基米德螺线')10.bar(x,y)：画直方图11.stem(t,f)：绘制针头图，这种图经常用来表示波动情况，或者各值和平均值的偏差，可以一目了然。
例：subplot(1, 2, 1)；plot(t,f),xlabel('时间(秒)'),ylabel('弹簧响应')；subplot(1, 2, 2)；stem(t,f),xlabel('时间(秒)'),ylabel('弹簧响应')；12.counter3(x,y,z,n):绘制三维等高图例：[x,y] = meshgrid(-2:0.1:2);z = y.*exp(-x.^2 - y.^2);contour3(x, y, z, 30)；surface(x,y,z,'EdgeColor',[.8 .8 .8],'FaceColor','none')；grid off；view(-15,20)；13.mesh(x,y,z):绘制普通三维图14.surf(x,y,z):绘制颜色渐变三维图15.。
MATLAB中的绘图函数介绍
MATLAB中的绘图函数介绍概述：MATLAB是一种非常强大的数值计算和科学绘图软件，在各个领域中都得到广泛的应用。
在MATLAB中，绘图函数是其中一个非常重要的功能，它可以帮助我们将数据可视化，并进行分析和解释。
在本文中，我们将详细介绍一些常用的MATLAB绘图函数及其功能。
一、plot函数：plot函数是MATLAB中最基本的绘图函数之一，它可以绘制线性图。
通过将一系列的点连接起来，我们可以绘制出数据的变化趋势。
下面是plot函数的一个简单示例：```matlabx = 0:0.1:10;y = sin(x);plot(x, y);```在这个例子中，我们首先定义了x的取值范围为0到10，间隔为0.1。
然后通过使用sin函数计算出对应的y值。
最后，调用plot函数将x和y的数值传入，即可得到一条关于sin函数的图形。
除了基本的线性图，plot函数还可以绘制不同颜色和线型的曲线，并添加标题、标签等。
它是进行简单数据可视化的利器。
二、scatter函数：相比于plot函数，scatter函数可以绘制散点图，用于展示多个不同数据点之间的分布关系。
通过scatter函数，我们可以方便地比较不同变量之间的相关性。
以下是scatter函数的一个示例：```matlabx = randn(100,1);y = 0.5*x + randn(100,1);scatter(x, y);```在这个例子中，我们首先生成了两组随机数x和y。
然后使用scatter函数将它们绘制成散点图。
通过观察散点图的分布，我们可以判断出x和y之间是否存在线性相关性。
scatter函数还支持设置散点的颜色、大小和透明度等参数，以满足不同的需求。
它是进行多变量分析的重要工具之一。
三、bar函数：bar函数可以用于绘制柱状图，常用于展示各个类别的数据之间的差异。
通过柱状图，我们可以清晰地比较不同类别之间的数值大小。
以下是bar函数的一个示例：```matlabx = categorical({'A', 'B', 'C', 'D'});y = [10, 15, 8, 12];bar(x, y);```在这个例子中，我们首先定义了四个类别，分别是'A'、'B'、'C'和'D'。
MATLAB绘图的指令
绘图的指令1、plot函数MATLAB中最常用的绘图函数是plot( )。
其基本调用格式为：plot(x, y )，其中x, y均为向量，该函数表示以x向量作为X轴，以y向量作为Y轴。
示例3：绘制从0 ~ 4范围的正弦函数曲线。
t = 0 : pi/20 : 4*pi;y = sin(t);plot(t, y);2、stem函数对于离散序列，MATLAB用stem( )命令实现其绘制。
示例4：绘制从0 ~ 4范围的正弦函数序列。
t = 0 : pi/10 : 4*pi;y = sin(t);stem(t, y);3、subplot函数如果要在一个绘图窗口中显示多个图形，可用subplot函数实现。
其基本调用格式为：subplot(m, n, k) 或subplot(m n k)，其中m, n, k取值为1 ~ 9。
该函数表示将绘图窗口划分为m×n个子窗口（子图），并在第k个子窗口中绘图。
示例5：在一个绘图窗口中绘制下列函数的图形。
t = 0 : 0.1 : 2;y1 = 2*exp(-3*t); % (a) 指数函数figure;subplot(221);plot(t,y1);xlabel('(a)');y2 = 2*t.*exp(-3*t); % (b) t乘指数函数subplot(222);plot(t,y2);xlabel('(b)');t1 = -4 : 0.1 : 4;y3 = 1/(2^0.5)*exp(-0.5*t1.^2); % (c) 正态分布函数subplot(223);plot(t1,y3);xlabel('(c)');t2 = -5 : 0.1 : 5;y4 = sinc(t2); % (d) 取样函数subplot(224);plot(t2,y4);xlabel('(d)');ylabel('sinc(t)');axis([-5 5 -0.25 1.1])grid on二维图形的修饰1、坐标轴名称标识函数xlabel、ylabel、title绘制 的nyquist 图和bode 图102.110)(2++=s s s G解MATLAB编程如下：»num=[10];»den=[1,1.2,10];»w=logspace(-2,2,1000); » nyquist(num,den,w)»grid»bode(num,den,w)»grid极小化»fx='10*exp(-x)*cos(x)';»fplot(fx,[2,5])»xmin=fmin(fx,2,5)xmin =2.35619746669214求零点»xzero=fzero(fx,5)xzero =4.71238898038469»xzero=fzero(fx,2)xzero =1.57079632679490曲线拟合»x=0:0.1:1;»y=[-.447 1.978 3.28 6.16 7.08 7.34 7.66 9.56 9.48 9.30 11.2];»p=polyfit(x,y,2);»xi=0:0.01:1;»yi=polyval(p,xi);»plot(x,y,xi,yi) 三维图形»x=-4:0.1:4;»y=x;»[x,y]=meshgrid(x,y);»z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) ...- 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) ...- 1/3*exp(-(x+1).^2 - y.^2);»mesh(x,y,z)二维图形»x=0:0.01:pi*3;»y=sin(x);»plot(x,y)»title('First Figure Example')»xlabel('Time(s)')»ylabel('Value(v)')»grid on»gtext(‘sinx’)»legend(‘sinx’)管理命令和函数help 在线帮助文件doc 装入超文本说明what M、MA T、MEX文件的目录列表 type 列出M文件lookfor 通过help条目搜索关键字which 定位函数和文件Demo 运行演示程序Path 控制MATLAB的搜索路径管理变量和工作空间Who 列出当前变量Whos 列出当前变量（长表） Load 从磁盘文件中恢复变量 Save 保存工作空间变量Clear 从内存中清除变量和函数Pack 整理工作空间内存Size 矩阵的尺寸Length 向量的长度disp 显示矩阵或与文件和*作系统有关的命令cd 改变当前工作目录Dir 目录列表Delete 删除文件Getenv 获取环境变量值! 执行DOS*作系统命令Unix 执行UNIX*作系统命令并返回结果Diary 保存MA TLAB任务控制命令窗口Cedit 设置命令行编辑 Clc 清命令窗口Home 光标置左上角Format 设置输出格式Echo 底稿文件内使用的回显命令more 在命令窗口中控制分页输出启动和退出MA TLABQuit 退出MATLABStartup 引用MA TLAB时所执行的M文件Matlabrc 主启动M文件*作符和特殊字符+ 加—减* 矩阵乘法.* 数组乘法^ 矩阵幂.^ 数组幂\ 左除或反斜杠/ 右除或斜杠./ 数组除Kron Kronecker张量积: 冒号( ) 圆括号[ ] 方括号. 小数点.. 父目录…继续, 逗号; 分号% 注释! 感叹号‘转置或引用= 赋值= = 相等< > 关系*作符& 逻辑与| 逻辑或~ 逻辑非xor 逻辑异或逻辑函数Exist 检查变量或函数是否存在Any 向量的任一元为真，则其值为真All 向量的所有元为真，则其值为真Find 找出非零元素的索引号三角函数Sin 正弦Sinh 双曲正弦Asin 反正弦Asinh 反双曲正弦Cos 余弦Cosh 双曲余弦Acos 反余弦Acosh 反双曲余弦Tan 正切Tanh 双曲正切Atan 反正切Atan2 四象限反正切Atanh 反双曲正切Sec 正割Sech 双曲正割Asech 反双曲正割Csc 余割Csch 双曲余割Acsc 反余割Acsch 反双曲余割Cot 余切Coth 双曲余切Acot 反余切Acoth 反双曲余切指数函数Exp 指数Log 自然对数Log10 常用对数Sqrt 平方根复数函数Abs 绝对值Argle 相角Conj 复共轭Image 复数虚部Real 复数实部特殊变量和常数Ans 当前的答案Eps 相对浮点精度Realmax 最大浮点数Realmin 最小浮点数Pi 圆周率I,j 虚数单位Inf 无穷大Nan 非数值Flops 浮点运算次数Nargin 函数输入变量数Nargout 函数输出变量数基本X—Y图形Plot 线性图形Loglog 对数坐标图形Semilogx半对数坐标图形（X轴为对数坐标） Semilogy 半对数坐标图形（Y轴为对数坐标） Fill 绘制二维多边形填充图特殊X—Y图形Polar 极坐标图Bar 条形图Stem 离散序列图或杆图Stairs 阶梯图Errorbar 误差条图Hist 直方图Rose 角度直方图Compass 区域图Feather 箭头图Fplot 绘图函数Comet 星点图图形注释Title 图形标题Xlabel X轴标记Ylabel Y轴标记Text 文本注释Gtext 用鼠标放置文本Grid 网格线MATLAB不但擅长於矩阵相关的数值运算，也适合用在各种科学目视表示（Scientific visualization）。
matlab曲线绘制函数
matlab曲线绘制函数一、概述MATLAB是一款强大的数学软件，它提供了丰富的绘图功能，可以方便地绘制各种函数曲线。
本文档将介绍如何使用MATLAB绘制曲线的基本步骤和常用函数。
二、基本步骤1. 导入数据：首先需要将需要绘制的函数数据导入MATLAB中，可以使用内置函数如load或data函数从文件中导入数据。
2. 创建函数句柄：使用内置函数如fun或expression创建函数句柄，该句柄将用于表示需要绘制的函数。
3. 创建绘图对象：使用内置函数如plot或hold on创建绘图对象，该对象将用于表示绘制曲线的位置和线条样式。
4. 添加标题和标签：使用内置函数如title或xlabel添加标题和坐标轴标签。
5. 保存图像：使用saveas或print函数将图像保存到本地文件或在线展示。
三、常用函数1. plot函数：用于绘制单条曲线，可以指定线条颜色、线型和线条宽度等参数。
2. hold on函数：用于在绘图区域中连续绘制多条曲线，当前绘制的曲线将在后面绘制的曲线覆盖上。
3. plotyy函数：用于在同一图中绘制两条垂直曲线，适合绘制一对互为函数的曲线。
4. legend函数：用于添加图例，以说明每条曲线的名称和对应的数据变量。
5. xlabel和ylabel函数：用于添加坐标轴标签，以便更好地描述曲线的坐标轴范围和单位。
6. title函数：用于添加图像标题，以便更好地概括图像的主题和内容。
7. meshgrid函数：用于生成网格坐标，可以方便地计算多个坐标点的数值和点集。
四、示例代码及图像展示下面是一个简单的示例代码，用于绘制正弦曲线和余弦曲线的图像。
代码中使用了MATLAB内置的sin和cos函数，以及plot函数绘制曲线。
```matlab% 导入数据x = -pi:0.1:pi; % 定义x轴范围y_sin = sin(x); % 计算正弦值y_cos = cos(x); % 计算余弦值% 创建绘图对象并绘制曲线figure; % 创建新图像窗口plot(x, y_sin); % 绘制正弦曲线hold on; % 在当前绘图区域中继续绘制曲线plot(x, y_cos); % 绘制余弦曲线hold off; % 移除前面绘制的覆盖层，使后续曲线可见% 添加标题和标签title('正弦余弦曲线比较'); % 添加图像标题xlabel('x轴'); % 添加x轴标签ylabel('y值'); % 添加y轴标签legend('sin', 'cos'); % 添加图例，说明每条曲线的名称和对应的数据变量```运行上述代码后，将得到一幅包含正弦曲线和余弦曲线的图像，如图所示：（请在此处插入图像）通过上述示例代码和图像展示，我们可以看到MATLAB绘制曲线的基本步骤和常用函数的用法。
matlab 函数subplot,plot和hold on及调用方法
matlab函数subplot,plot和holdon及调用方法在MATLAB中，我们常常会用到一些函数来进行图像的绘制。
今天我们来学习几个非常重要的函数，分别是subplot、plot、holdon以及它们的调用方法。
一、subplotsubplot是一个MATLAB的基本函数，它的作用是在同一个图形窗口中创建多个不同的图形窗口。
subplot函数的基本语法如下：subplot(m,n,p)其中，m表示当前图像窗口的行数，n表示当前图像窗口的列数，p表示当前图像窗口的编号。
例如，subplot(2,2,1)会在一个窗口中创建两个列的图像，其中第1个图像窗口是第1个图像。
二、plotplot函数是用来绘制二维图形的主要函数。
它的基本语法如下：plot(x,y)其中，x和y分别表示x轴和y轴的数据。
例如，如果我们有一个向量x=[1,2,3,4]，另一个向量y=[1,4,9,16]，那么我们就可以使用plot(x,y)来绘制一条从(1,1)到(4,9)的直线。
三、holdonholdon是一个MATLAB的常用命令，它的作用是将当前的图形窗口保持住，并在下一个绘图命令之后继续绘制图形。
例如，如果我们使用plot函数绘制了两个图形，并使用了holdon命令，那么这两个图形将会被合并成一个图形。
四、调用方法在实际使用中，我们常常会用到subplot、plot和holdon等函数组合起来进行绘图。
例如，如果我们想要在一个窗口中绘制两个不同的图形，我们可以先使用subplot函数创建一个窗口，然后在不同的子图上分别绘制两个图形。
具体步骤如下：1.使用subplot函数创建一个窗口，并指定行数、列数和编号；2.在第一个子图上绘制第一个图形；3.使用holdon命令将当前窗口保持住；4.在第二个子图上绘制第二个图形；5.关闭当前窗口。
以上就是Matlab函数subplot、plot和holdon及调用方法的基本介绍。
Matlab绘图教程大量实例
例7 在0≤x≤2区间内，绘制曲线y1=2e-0.5x和 y2=cos(4πx)，并给图形添加图形标注。
程序如下：
x=0:pi/100:2*pi;
极坐标图
polar函数用来绘制极坐标图，其调用格式为： polar(theta,rho,选项) 其中theta为极坐标极角，rho为极坐标矢径，选项
旳内容与plot函数相同。 例12 绘制r=sin(t)cos(t)旳极坐标图，并标识数据点。 程序如下： t=0:pi/50:2*pi; r=sin(t).*cos(t); polar(t,r,'-*');
plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n)
例6 在同一坐标内，分别用不同线型和颜色绘制曲 线y1=0.2e-0.5xcos(4πx) 和y2=2e-0.5xcos(πx)，标识两 曲线交叉点。
程序如下：
x=linspace(0,2*pi,1000);
y1=0.2*exp(-0.5*x).*cos(4*pi*x);
(2) 当输入参数有矩阵形式时，配正确x,y按相应列 元素为横、纵坐标分别绘制曲线，曲线条数等于 矩阵旳列数。
例3 分析下列程序绘制旳曲线。 x1=linspace(0,2*pi,100); x2=linspace(0,3*pi,100); x3=linspace(0,4*pi,100); y1=sin(x1); y2=1+sin(x2); y3=2+sin(x3); x=[x1;x2;x3]'; y=[y1;y2;y3]'; plot(x,y,x1,y1-1)
matlab绘图知识点总结
matlab绘图知识点总结一、Matlab基本绘图函数1. plot函数plot函数是Matlab中最基本的绘图函数之一，用于绘制二维图表。
其基本语法为：plot(x, y)。
其中x是横轴坐标数据，y是纵轴坐标数据。
通过plot函数可以绘制折线图、散点图等。
2. bar函数bar函数用于绘制条形图，其基本语法为：bar(x, y)。
其中x是条形的横轴坐标位置，y是条形的高度。
3. pie函数pie函数用于绘制饼图，其基本语法为：pie(x, labels)。
其中x是用来指定各个扇形区域的大小的矩阵，labels则是用来指定每个扇形区域的标签。
4. hist函数hist函数用于绘制直方图，其基本语法为：hist(x, bins)。
其中x是待绘制的数据，bins则是用来指定直方图的条形数目。
5. scatter函数scatter函数用于绘制散点图，其基本语法为：scatter(x, y)。
其中x和y分别是散点的横轴和纵轴坐标数据。
6. contour函数contour函数用于绘制等高线图，其基本语法为：contour(x, y, z)。
其中x和y分别是网格的横轴和纵轴坐标，z则是用来指定等高线的数值。
二、自定义图形1. 设置标题、标签和图例在Matlab中，可以使用title、xlabel、ylabel和legend等函数分别设置图表的标题、横轴和纵轴标签以及图例。
2. 设置图表样式可以使用line属性、marker属性以及color属性等来设置折线图、散点图等的样式。
3. 修改图表坐标轴可以使用xlim、ylim函数来设置图表的横轴和纵轴范围，并使用xticks和yticks函数来设置坐标刻度。
4. 绘制多个数据集可以使用hold on函数来绘制多个数据集，并使用hold off函数来结束绘制多个图表。
5. 设置图表背景可以使用grid、box、axis equal等函数来设置图表的背景。
三、子图表绘制1. subplot函数subplot函数用于在一个图形窗口中绘制多个子图表，其基本语法为：subplot(m,n,p)。
matlab中绘制数组的的函数
matlab中绘制数组的的函数
在MATLAB中，可以使用多种函数来绘制数组。
以下是一些常用的绘图函数：
1. plot函数，plot函数用于绘制2D折线图，可以用来展示数组的趋势和变化。
例如，可以使用plot(x, y)来绘制数组x和y的折线图。
2. stem函数，stem函数也用于绘制2D图形，但是它绘制的是离散的数据点，通常用于展示离散信号的波形。
可以使用stem(x, y)来绘制数组x和y的离散数据点图。
3. bar函数，bar函数用于绘制柱状图，可以用来比较不同类别的数据。
可以使用bar(x, y)来绘制数组x和y的柱状图。
4. hist函数，hist函数用于绘制直方图，可以用来展示数据的分布情况。
可以使用hist(data, bins)来绘制数据data的直方图。
5. surf函数，surf函数用于绘制3D表面图，可以用来展示数
组的三维数据分布情况。
可以使用surf(Z)来绘制二维数组Z的三维表面图。
以上是一些常用的函数，可以帮助你在MATLAB中绘制数组的图形。
除了这些函数外，MATLAB还提供了许多其他绘图函数，可以根据具体的需求选择合适的函数来绘制数组的图形。
希望这些信息能够帮助到你。
matlab的plot函数用法
matlab的plot函数用法MATLAB中的plot函数是最常用的绘图函数之一，用于创建二维图形。
以下是一些基本的plot函数用法和示例：基本用法：matlab复制代码plot(X, Y)其中，X和Y是等长的向量，分别表示x轴和y轴上的数据点。
例如：matlab复制代码X = [01234];Y = [014916];plot(X, Y);这将绘制一个y = x^2的图形。
2. 多条曲线：matlab复制代码plot(X1, Y1, 'LineSpec1', X2, Y2, 'LineSpec2', ...) 其中，LineSpec是一个字符串，用于指定线条的颜色、线型等。
例如：matlab复制代码X = [01234];Y1 = [014916];Y2 = [00.81.63.24.8];plot(X, Y1, 'r-', X, Y2, 'b--');这将绘制红色的实线和蓝色的虚线。
3. 添加标题、轴标签和图例：matlab复制代码plot(X, Y)title('标题')xlabel('x轴标签')ylabel('y轴标签')legend('图例1', '图例2', ...) 例如：matlab复制代码X = [01234];Y1 = [014916];Y2 = [00.81.63.24.8];plot(X, Y1, 'r-', X, Y2, 'b--');title('y = x^2 和y = 0.8x^2')xlabel('x')ylabel('y')legend('y = x^2', 'y = 0.8x^2') 其他选项：1.使用grid on或grid off来打开或关闭网格。
matlab画图函数
1.绘制二维曲线的最基本函数plot2.双纵坐标函数plotyy3.坐标控制函数的调用格式为：axis([xmin xmax ymin ymax zmin zmax])axis函数功能丰富，常用的用法还有：axis equal 纵、横坐标轴采用等长刻度axis square 产生正方形坐标系(缺省为矩形)axis auto 使用缺省设置axis off 取消坐标轴axis on 显示坐标轴grid on/off命令控制是画还是不画网格线，不带参数的grid命令在两种状态之间进行切换。
box on/off命令控制是加还是不加边框线，不带参数的box命令在两种状态之间进行切换。
4.图形窗口的分割subplot函数的调用格式为：subplot(m,n,p)5.绘制二维图形的其他函数1. 其他形式的线性直角坐标图在线性直角坐标系中，其他形式的图形有条形图、阶梯图、杆图和填充图等，所采用的函数分别是：bar(x,y,选项)stairs(x,y,选项)stem(x,y,选项)fill(x1,y1,选项1,x2,y2,选项2,…)6.极坐标图polar函数用来绘制极坐标图，其调用格式为：polar(theta,rho,选项)其中theta为极坐标极角，rho为极坐标矢径，选项的内容与plot函数相似。
7.对数坐标图形MATLAB提供了绘制对数和半对数坐标曲线的函数，调用格式为：semilogx(x1,y1,选项1,x2,y2,选项2,…)semilogy(x1,y1,选项1,x2,y2,选项2,…)loglog(x1,y1,选项1,x2,y2,选项2,…)8.对函数自适应采样的绘图函数fplot函数的调用格式为：fplot(fname,lims,tol,选项)9.绘制三维曲线的最基本函数plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)10.三维曲面1．平面网格坐标矩阵的生成(1)利用矩阵运算生成。
matlab极坐标绘图函数
matlab极坐标绘图函数Matlab是一款用于数值计算和数据可视化的高级商业语言及开发环境，通过Matlab可以实现图形操作、数据分析及数学建模等功能。
绘图函数是Matlab中应用最多的函数之一，也是进行数据可视化分析最常用的工具。
Matlab中拥有多种绘图函数，其中极坐标绘图函数polar函数也是Matlab中经常使用的函数之一。
Matlab中的极坐标绘图函数polar的汉语拼音为“polu”，即极坐标绘图函数。
极坐标绘图函数以极坐标系统为基础，以极轴半径和极轴角度为参数，将几何图形映射到极坐标系统中，并可以将几何图形转换成极坐标系。
极坐标绘图函数polar的基本语法格式如下：polar（theta，r）其中，theta是极轴角度，r是极轴半径。
用polar函数画图时，极轴角度theta是改变极点的位置，极轴半径r是改变极点到极轴的距离。
在Matlab中，极坐标绘图函数polar可以用于绘制各种极坐标几何图形，如圆形、椭圆形、正多边形、曲线等。
用极坐标绘图函数polar可以更方便快捷地创建极坐标几何图形，并可以设置极点位置和极点到极轴的距离。
此外，Matlab中的极坐标绘图函数polar还可以用于绘制极矢量图，即将矢量函数的关系图表示在极坐标系统中，从而可以更加直观地查看函数的变化趋势。
此外，Matlab中的极坐标绘图函数polar还可以用于绘制三维极坐标图形。
通过调用绘图函数，可以在三维极坐标系统中绘制各种三维几何图形，如圆柱体、椎体、棱柱等，使用起来更加方便。
总之，Matlab中的极坐标绘图函数polar可以用于绘制各类极坐标几何图形，也可以用于绘制极矢量图和三维极坐标图形，可以说是Matlab中重要的绘图函数之一，为Matlab中的数据可视化分析提供了强大的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、MA TLAB通用图形函数命令有关命令行环境的一些操作: (1) clc 擦去一页命令窗口,光标回屏幕左上角 (2)clear 从工作空间清除所有变量 (3) clf 清除图形窗口内容命令1 figure功能创建一个新的图形对象。
图形对象为在屏幕上单独的窗口，在窗口中可以输出图形。
用法figure 用缺省的属性值创建一个新的图形对象。
命令2 subplot功能生成与控制多个坐标轴。
把当前图形窗口分隔成几个矩形部分，不同的部分是按行方向以数字进行标号的。
每一部分有一坐标轴，后面的图形输出于当前的部分中。
用法subplot(m,n,p) 将一图形窗口分成m*n个小窗口，在第p个小窗口中创建一坐标轴。
则新的坐标轴成为当前坐标轴。
若p为一向量，则创建一坐标轴，包含所有罗列在p 中的小窗口。
命令3 hold功能保持当前图形窗口中的图形。
该命令是决定是否在当前坐标轴中只能增加新的图形对象还是覆盖原有图形对象。
用法hold on 保留当前图形与当前坐标轴的属性值，后面的图形命令只能在当前存在的坐标轴中增加图形。
但是，当新图形的数据范围超出了当前坐标轴的范围，则命令会自动地改变坐标轴的范围，以适应新图形。
hold off 在画新图形之前，重新设置坐标轴的属性为缺省值。
命令4 axis功能坐标轴的刻度与外在显示用法axis([xmin xmax ymin ymax]) 设置当前坐标轴的x-轴与y-轴的范围。
命令5 close功能关闭指定的图形窗口。
用法close 关闭当前的图形窗口。
二、MA TLAB绘图参数控制命令1 plot功能这是最基本、最常用的绘图函数，用于绘制线性二维图。
有多条曲线时，循环使用由坐标轴颜色顺序属性定义的颜色，以区别不同的曲线；之后再循环使用由坐标轴线型顺序属性定义的线型，以区别不同的曲线。
plot 作图时，可以通过四个参数选择控制曲线的类型。
1．线型（4种）2．线条宽度指定线条的宽度，取值为整数（单位为像素点）例如：plot( x, y, ‘linewidth’, 4 )3．颜色（8种）4．标记类型（13种）三、MATLAB图形标住函数命令1 title功能给当前轴加上标题。
每个axes图形对象可以有一个标题。
标题定位于axes的上方正中央。
用法title('string') 在当前坐标轴上方正中央放置字符串string作为标题。
命令2 xlabel、ylabel功能给x、y轴贴上标签用法xlabel('string')、ylabel(‘string’)给当前轴对象中的x、y轴贴标签。
命令3 grid功能给二维或三维图形的坐标面增加分隔线。
用法grid on 给当前的坐标轴增加分隔线。
grid off 从当前的坐标轴中去掉分隔线。
grid 转换分隔线的显示与否的状态。
命令4 legend功能在图形上添加图例。
该命令对有多种图形对象类型（线条图，条形图，饼形图等）的窗口中显示一个图例。
对于每一线条，图例会在用户给定的文字标签旁显示线条的线型，标记符号和颜色等。
用法legend('string1', 'string2',…, pos) 用指定的文字string在当前坐标轴中对所给数据的每一部分显示一个图例，在指定的位置pos放置这些图例。
命令5 gtext功能在当前二维图形中用鼠标放置文字。
当光标进入图形窗口时，会变成一个大十字，表明系统正等待用户的动作。
用法gtext('string') 当光标位于一个图形窗口内时，等待用户单击鼠标或键盘。
若按下鼠标或键盘，则在光标的位置放置给定的文字“string”命令6 text功能在当前轴中创建text对象。
函数text是创建text图形句柄的低级函数。
可用该函数在图形中指定的位置上显示字符串。
用法text(x,y,'string') 在图形中指定的位置(x,y)上显示字符串string。
命令7 zoom功能对二维图形进行放大或缩小。
放大或缩小会改变坐标轴范围。
用法zoom on 打开交互式的放大功能。
当一个图形处于交互式的放大状态时，有两种方法来放大图形：方法1：用鼠标左键单击坐标轴内的任意一点，可使图形放大一倍，这一操作可进行多次，直到matlab的最大显示为止；在坐标轴内单击右键，可使图形缩小一倍，这一操作可进行多次，直到还原图形为止。
方法2：用鼠标拖出要放大的部分，系统将放大选定的区域。
命令8 num2str, int2str功能将数字或整数转换为字符串，以便于图形标注。
用法st = num2str(x) 将变量x值表示为字符串st。
st = int2str(x) 将变量x的整数部分表示为字符串st。
四、其他二维图形绘制函数命令1 fplot功能在指定的范围limits内画出一元函数y=f（x）的图形。
用法fplot('function',limits) 在指定的范围limits内画出函数名为function的一元函数图形。
其中limits是一个指定x-轴范围的向量[xmin xmax]或者是x轴和y轴的范围的向量[xmin xmax ymin ymax]。
命令2 polar功能画极坐标图。
该命令接受极坐标形式的函数rho=f(θ)，在笛卡儿坐标系平面上画出该函数，且在平面上画出极坐标形式的格栅。
用法polar(theta,rho) 用极角theta和极径rho画出极坐标图形。
极角theta为从x轴到半径的单位为弧度的向量，极径rho为各数据点到极点的半径向量。
命令3 bar功能二维垂直条形图。
用垂直条形显示向量或矩阵中的值。
用法bar(x,y) 在指定的横坐标x上画出y，其中x为严格单增的向量。
若y为矩阵，则bar把矩阵分解成几个行向量，在指定的横坐标处分别画出。
命令4 compass功能从原点画箭头图。
箭头图为一显示起点为笛卡儿坐标系中的原点的二维或三维方向或向量的图形，同时在坐标系中显示圆形的分隔线。
用法compass(x, y) 参量x与y为同型的n维向量，则命令显示n个箭头，箭头的起点为原点，箭头的位置为[x(i), y(i)]。
命令5 comet功能二维彗星图。
彗星图为彗星头（一个小圆圈）沿着数据点前进的动画，彗星体为跟在彗星头后面的痕迹，轨道为沿着整个函数的实线。
用法comet(x,y) 彗星图动画显示向量x与y确定的路线。
命令6 feather功能画出速度向量图。
一羽毛图在横坐标上等距地显示向量。
用户要表示各个向量的、相对于原点的向量分量。
用法feather(u, v) 显示由参量向量u与v确定的向量，其中u包含作为相对坐标系中的x成分，v包含作为相对坐标系中的y成分。
命令7 stairs功能画二维阶梯图，这种图对与时间有关的数字样本系统的作图很有用处。
用法stairs(x, y) 结合x与y画阶梯图。
其中要求x与y为同型的向量或矩阵。
此外，x可以为行向量或为列向量，且y为有m=length（x）行的矩阵。
命令8 pie功能饼形图格式pie(X) 用x中的数据画一饼形图，x中的每一元素代表饼形图中的一部分。
X 中元素X(i)所代表的扇形大小通过X(i)/sum(X)的大小来决定。
若有sum(X)=1，则x中元素就直接指定了所在部分的大小；若sum(X)<1，则画出一不完整的饼形图。
MATLAB函数为了显示三维图形，MATLAB提供了各种各样的函数。
有一些函数可在三维空间中画线，而另一些可以画曲面与线格框架。
另外，颜色可以用来代表第四维。
当颜色以这种方式使用时，由于它不再象照片中那样显示信息的自然属性----色彩，而且也不是基本数据的内在属性，所以它称作伪彩色。
为了简化对三维图形的讨论，对颜色的介绍推迟到下一章。
在这一章，主要讨论绘制三维图形的基本概念。
以下所讨论的函数和它们的特征总结在表2、表3、表4和表5中：表2contour二维等值线图，即从上向下看contour3等值线图contour3等值线图fill3填充的多边形mesh网格图meshc具有基本等值线图的网格图meshz有零平面的网格图pcolor二维伪彩色绘图，即从上向下看surf图plot3直线图quiver二维带方向箭头的速度图surf曲面图surfc具有基本等值线图的曲面图surfl带亮度的曲面图waterfall无交叉线的网格图表示3axis修正坐标轴属性clf清除图形窗口clabel放置等值线标签close关闭图形窗口figure 创建或选择图形窗口getframe捕捉动画桢grid放置网格griddata对画图用的数据进行内插hidden隐蔽网格图线条hold保留当前图形meshgrid产生三维绘图数据movie放动画moviein创建桢矩阵，存储动画shading在曲面图和伪彩色图中用分块、平滑和插值加阴影subplot在图形窗口内画子图text在指定的位置放文本title放置标题view改变图形的视角xlabel放置x轴标记ylabel放置y轴标记zlabel放置z轴标记表4view(az,el)设置视图的方位角az和仰角elview([az,el])view([x,y,z])在笛卡儿坐标系中沿向量[x,y,z]正视原点设置视图，例如view([0 0 1])=view(0,90)view(2)设置缺省的二维视图，az=0，el=90view(3)设置缺省的三维视图，az=-37.5，el=30[az,el]=view 返回当前的方位角az和仰角elview(T)用一个4×4的转置矩阵T来设置视图T=view返回当前的4×4转置矩阵表5mmcont2(X,Y,Z,C)具有颜色映象的二维等值线图mmcont3(X,Y,Z,C)具有颜色映象的三维等值线图mmspin3d(N)旋转当前图形的三维方位角来制作动画mmview3d用滑标来调整视角另外提醒一点，Matlab的reshape函数是列优先的，如：y = 1 2 3 4 5 6reshape(y,3,2)=1 42 53 6而不是 1 2 34 5 6/blog/static/81626100200811163115741 7/&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& &&&&&&&&&&&&&&&&&&&&一、直接绘图函数直接绘图函数有两个，fplot和ezplot1.fplotfplot命令的调用格式主要有：（1）fplot(fun,lims,str,tol):直接绘制函数y=fun(x)的图形。
