喷砂机使用说明

喷砂机使用说明

1.概述1-1 工作原理1-2 本机特点1-3 用途1-4 主要技术规格2.机器的安装2-1 压缩空气源2-2 电源3.操作程序3-1 磨料的装入3-2 进砂量的调节3-3 压缩空气压力的调节3-4 分离器进风口的调整3-5 灰尘的清理3-6 开机操作4.常见故障及排除方法1.概述1-1 工作原理本机采用吸入式喷砂,即利用压缩空气在喷枪内高速流动形成负压产生引射作用,将旋风分离器贮箱内的磨料通过胶管吸入喷枪内,然后随压缩空气流由喷嘴高速喷射到工件的表面,达到喷砂加工的目的。

1-2 本机特点A.本机设计新颖、结构简单可靠,操作方便,加工效能好能源消耗低。

B.本机配置有可调式旋风分离器,能将可以再再继续使用的磨料和无用的微小粉尘分离,吸尘器只吸收粉尘,因此能大大降低磨料的消耗。

C.本机主要零部件采用优质进口件,安全可靠,使用寿命长。

1-3 用途:本机能完成清理锻铸件、焊接件、热处理件、冲压件及机械加工件的粗糙表面、去氧化皮、残盐和毛刺,用于喷涂、电镀前的预处理工序。

本机还用作喷玻璃丸、强化光饰零件表面。

本机适用于中、小零件单件小批量生产。

1-4 主要技术规格外形尺寸:1100mm×760mm×1600mm(长×宽×高)工作舱尺寸:760mm×600mm×580mm(长×宽×高)电源:220V,50HZ机器照明灯:220V,25W泛光白炽灯压缩空气源:压力5-7bar(kg/cm2)流量0.8-1.2 m3/min干燥清洁的压缩空气。

分离器电机:220V,50HZ,550W。

分离器风量:8.5m3/min。

除尘方式:本机配置袋式除尘箱,利用脚踏开关,启动气动除尘装置,振动清尘,操作工人则只需每隔一小时踩脚踏开关除尘一、二次。

机器承载量:80kg机器净量:220kg2.机器的安装喷砂机应安放在工作场地平整坚实的地面上,不需要地脚螺栓。

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书一、引言喷砂机是一种常用于表面处理和清洁的机械设备,通过高速喷射砂粒或其他颗粒物料,可以去除表面污垢、氧化物、涂层等。

本指导书旨在提供喷砂机的操作指导,包括设备准备、操作步骤、安全注意事项等,以确保作业安全和效果。

二、设备准备1. 确保喷砂机处于良好的工作状态,检查设备是否有损坏或漏气现象。

2. 准备所需的砂粒或其他颗粒物料,确保其质量符合要求。

3. 检查喷砂机的喷嘴和喷枪是否干净,如有污垢应及时清洁。

4. 确保喷砂机的气源供应充足,并检查气源管道是否正常。

三、操作步骤1. 穿戴个人防护装备,包括安全帽、护目镜、防尘口罩、耳塞等。

2. 将喷砂机连接至气源管道,并打开气源开关。

3. 调整喷砂机的喷射压力和流量,根据实际需要进行调节。

4. 将砂粒或颗粒物料放入喷砂机的料斗中,并确保喷砂机的喷嘴和喷枪干净。

5. 按下喷砂机的启动按钮,开始喷砂作业。

注意保持喷砂枪与作业表面的适当距离,以避免过度磨损或损坏。

6. 在喷砂作业过程中,保持喷砂机的稳定,并适时调整喷砂枪的角度和距离,以获得理想的喷砂效果。

7. 定期检查喷砂机的工作状态,如有异常应及时停机检修。

四、安全注意事项1. 在操作喷砂机前,务必熟悉设备的使用说明书和安全操作规程。

2. 操作人员应经过专业培训,并具备相关的操作经验。

3. 在喷砂作业过程中,应保持作业区域的通风良好,避免吸入粉尘。

4. 在操作喷砂机时,应注意周围人员的安全,确保无人进入作业区域。

5. 喷砂作业时应佩戴个人防护装备,包括安全帽、护目镜、防尘口罩、耳塞等。

6. 操作人员应定期检查喷砂机的工作状态,如有损坏或故障应及时维修或更换。

7. 喷砂作业结束后,应及时清理作业区域,清除残留的砂粒和颗粒物料。

五、常见问题及解决方法1. 喷砂机喷射效果不理想:可能是喷嘴堵塞或砂粒质量不合格,应清洁喷嘴或更换砂粒。

2. 喷砂机漏气现象:可能是气源管道连接不紧或气源压力不足,应检查并解决问题。

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书一、引言喷砂机是一种常用的表面处理设备,广泛应用于工业创造、汽车维修、船舶修理等领域。

本作业指导书旨在为操作人员提供喷砂机的正确操作方法和安全注意事项,以确保作业过程安全可靠。

二、作业准备1. 确保喷砂机及相关设备处于良好工作状态,如压缩空气供应、砂料供应等。

2. 确保操作人员穿戴好个人防护装备,包括护目镜、防尘口罩、耳塞、手套等。

3. 检查喷砂机周围环境,确保没有易燃、易爆物品,保持良好的通风。

三、操作步骤1. 打开喷砂机主电源开关,确保电源正常工作。

2. 调整喷砂机的喷砂压力和喷砂量,根据作业需要进行调整。

3. 将工件放置在喷砂机操作区域内,确保工件稳定,并根据需要使用夹具进行固定。

4. 按下喷砂机的启动按钮,开始喷砂作业。

5. 喷砂时,操作人员应保持适当的距离,避免过近接触喷砂喷嘴。

6. 喷砂方向应与工件表面垂直,均匀喷砂,确保喷砂均匀一致。

7. 定期检查喷砂机的砂料供应情况,及时补充砂料。

8. 喷砂作业完成后,关闭喷砂机主电源开关,并等待喷砂机住手工作。

四、安全注意事项1. 在操作喷砂机前,操作人员应接受相关的培训和指导,熟悉喷砂机的工作原理和操作方法。

2. 操作人员应穿戴好个人防护装备,包括护目镜、防尘口罩、耳塞、手套等,确保自身安全。

3. 在操作喷砂机时,应保持清醒状态,不得饮酒或者服用药物。

4. 喷砂机作业区域应保持整洁,避免杂物堆积,以免影响作业安全。

5. 喷砂机作业时,操作人员应保持适当的距离,避免过近接触喷砂喷嘴,以免受伤。

6. 喷砂机作业过程中,应注意周围人员的安全,确保他们远离作业区域。

7. 定期检查喷砂机的工作状态,如发现异常应及时停机检修。

8. 喷砂机作业结束后,应关闭主电源开关,并清理喷砂机及作业区域,确保设备和环境的整洁。

五、常见问题及解决方法1. 喷砂机喷砂不均匀:可能是砂料供应不足,需检查砂料供应系统。

2. 喷砂机喷砂压力不稳定:可能是压缩空气供应不稳定,需检查压缩空气供应系统。

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书引言概述喷砂机是一种常用的表面处理设备,通过高速喷射砂粒等介质对工件表面进行清理、除锈、打磨等处理,广泛应用于机械制造、汽车修理、船舶维护等领域。

为了确保喷砂机的安全操作和有效作业,制定一份喷砂机作业指导书是非常必要的。

一、操作前准备1.1 确认喷砂机的工作环境:确保喷砂机的周围没有易燃易爆物品,通风良好,避免操作过程中产生粉尘积聚和引发火灾。

1.2 检查喷砂机设备:检查喷砂机的各部件是否完好,喷砂枪、喷嘴、压缩空气管道等是否有损坏或堵塞,确保设备正常运转。

1.3 穿戴防护装备:操作人员应穿戴好防护眼镜、口罩、手套等防护装备,避免因操作过程中产生的粉尘、砂粒等物质对身体造成伤害。

二、操作步骤2.1 启动喷砂机:按照设备操作说明书的指导,正确启动喷砂机,调节好压缩空气压力和砂粒流量,确保工作效果和安全。

2.2 调整喷砂枪的角度和距离:根据工件的材质和表面要求,调整喷砂枪的角度和距离,保持均匀的喷砂效果,避免过度磨损或损坏工件表面。

2.3 定期清理喷砂机:在作业过程中,定期清理喷砂机的滤网、喷嘴等部件,避免堵塞影响作业效果,延长设备的使用寿命。

三、安全注意事项3.1 防止静电积聚:喷砂机作业容易产生静电,操作人员应定期清理设备和工件表面,避免静电积聚引发火灾事故。

3.2 避免砂粒飞溅:操作人员在使用喷砂机时,应保持安全距离,避免砂粒飞溅伤及眼睛和皮肤,同时注意周围人员的安全。

3.3 喷砂机故障处理:在作业过程中,如发现喷砂机出现异常噪音、异常振动等情况,应立即停机检查,避免故障扩大造成更大损失。

四、作业结束4.1 关闭喷砂机:在作业结束后,及时关闭喷砂机的电源和压缩空气源,清理好工作环境,确保设备和周围环境的安全。

4.2 清理工件:清理好喷砂后的工件,避免砂粒残留对工件表面造成二次污染,保证工件的质量和表面效果。

4.3 定期维护保养:定期对喷砂机进行维护保养,清洁设备、更换磨损部件,确保设备的正常运转和延长使用寿命。

喷砂机操作作业指导书[模板范例]

喷砂机操作作业指导书[模板范例]
1.目的
1.1本程序规定了喷砂机的使用方法和安全操作要求,保证操作的正确性,保证机器和人身安全
2.准备的安全防护物品和注意事项
2.1安全防护物品
安全眼镜,安全手套,口罩
2.2注意事项
·在整个过程中需一直佩戴安全防护物品.
·因喷砂机有可能泄漏砂子,在喷砂机附近走动时,要随时注意菲薄的砂子,否则很容易滑倒.
3.喷砂机的操作
3.1 开机
· 电源:
部电源在旁边的立柱上,在操作时注意电源的指示灯.
在喷砂机的前面析有一个绿色扭动开关,请身左扭动开机,此时,喷砂机已经进入通电状态.
·压缩空气:
本喷砂机不设总气阀开关.请保证喷砂机前面板的"喷砂压力"不低于5Kg/cm2
3.2 喷砂机的使用操作
· 放挡板:
从喷砂机的侧面把门打开,把需要喷砂的挡析放在机内的转盘上,注意一次不要放太多挡板,建议每次不要超过三块小的挡板.
5.2 在搬动挡板时,请务必小心谨慎,否则跌落的挡板可能对你造成伤害.
5.3 地上有砂子时会很滑,在搬挡板和负重走动时要特别小心.
日期
修订前
修订后
修订原因
2010-06-3
/
/
新建文件
·喷砂:
在开始喷砂前请先检查手套有无破损,各种防护物品有无问题,且都已穿戴好.
在喷砂机的前面有一脚踏开关,此开关控制喷砂气枪的开和关;把带好手套的手伸进喷砂机内,一手握住气枪,一手握住档析工件,通过脚踏开关的控制和手上气枪的配合,把挡板工件表面的脏东西喷掉.注意灵活使用机内的转盘,这样可以大大提高工作效率.
·取挡板:
同样从喷砂机的侧面把门打开,把已喷砂干净的挡析工件取出,但此时的挡板上会有一层砂,请先用水清洗一遍,再用拭布擦干,没有经过清洗的挡板工件绝对不能使用.擦干后的挡板放到专门的物料架或者挂钩上方便更换.

喷砂机说明手册

喷砂机说明手册

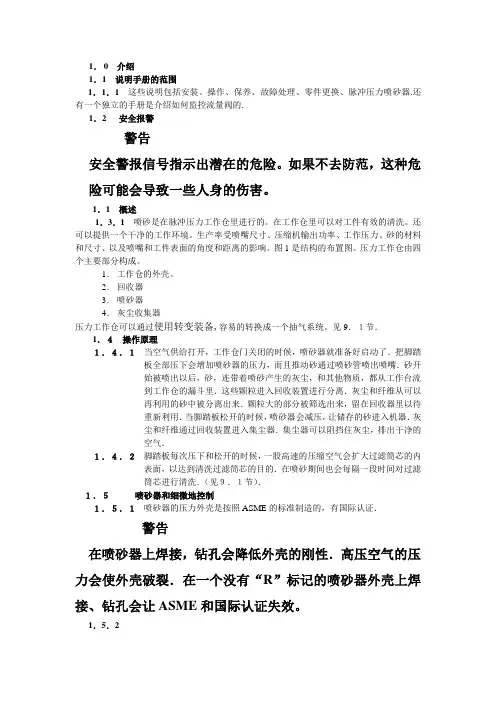

1.0 介绍1.1 说明手册的范围1.1.1这些说明包括安装、操作、保养、故障处理、零件更换、脉冲压力喷砂器.还有一个独立的手册是介绍如何监控流量阀的.1.2安全报警警告安全警报信号指示出潜在的危险。

如果不去防范,这种危险可能会导致一些人身的伤害。

1.1 概述1.3.1喷砂是在脉冲压力工作仓里进行的。

在工作仓里可以对工件有效的清洗。

还可以提供一个干净的工作环境。

生产率受喷嘴尺寸、压缩机输出功率、工作压力、砂的材料和尺寸、以及喷嘴和工件表面的角度和距离的影响。

图1是结构的布置图。

压力工作仓由四个主要部分构成。

1.工作仓的外壳。

2.回收器3.喷砂器4.灰尘收集器压力工作仓可以通过使用转变装备,容易的转换成一个抽气系统。

见9.1节.1.4操作原理1.4.1当空气供给打开,工作仓门关闭的时候,喷砂器就准备好启动了.把脚踏板全部压下会增加喷砂器的压力,而且推动砂通过喷砂管喷出喷嘴.砂开始被喷出以后,砂,连带着喷砂产生的灰尘,和其他物质,都从工作台流到工作仓的漏斗里.这些颗粒进入回收装置进行分离.灰尘和纤维从可以再利用的砂中被分离出来.颗粒大的部分被筛选出来,留在回收器里以待重新利用.当脚踏板松开的时候,喷砂器会减压,让储存的砂进入机器.灰尘和纤维通过回收装置进入集尘器.集尘器可以阻挡住灰尘,排出干净的空气.1.4.2脚踏板每次压下和松开的时候,一股高速的压缩空气会扩大过滤筒芯的内表面,以达到清洗过滤筒芯的目的.在喷砂期间也会每隔一段时间对过滤筒芯进行清洗.(见9.1节).1.5喷砂器和细微地控制1.5.1喷砂器的压力外壳是按照ASME的标准制造的,有国际认证.警告在喷砂器上焊接,钻孔会降低外壳的刚性.高压空气的压力会使外壳破裂.在一个没有“R”标记的喷砂器外壳上焊接、钻孔会让ASME和国际认证失效。

1.5.21.5.3警告过高的空气压力会导致喷砂器破裂。

为了避免受伤,不要超过喷砂器机的额定压力。

1.5.41.5.51.6 喷嘴事项1.6.1 如果清单里没有其他特别说明,那么工作仓里会有一个口为3/16英寸的钨碳化物的喷嘴.另外还有其他口为1/8,1/4,5/16英寸的喷嘴.5/16英寸的喷嘴只有在需要大容量空气的时候才用.当使用5/16英寸喷嘴时,沙的流量应该比较小.5/16英寸的喷嘴会充分的套在喷砂管子上.当砂的冲击性比较好的时候,就要用硼碳化物的喷嘴.1.7 HEPA 过滤器1.7.1 HEPA二次过滤可以进行再次过滤.这种过滤必须用在筛选主要物质,或者所有有毒物质的时候.见9.1节.警告长期在灰尘中工作会引起各种肺部疾病和死亡.短期的有毒物质的吸取,例如主要的灰尘或者其他重金属和腐蚀剂产生的灰尘会引起各种呼吸道疾病或者死亡.认清喷砂时产生的物质.如果在喷砂过程中产生过多有毒物质那么要使用HEPA二次过滤.1.8 流量阀的选择1.8.11.9 砂1.9.11.9.2 玻璃球1.9.3 氧化铝,炭化硅,石榴石1.9.4 钢1.9.5 沙子和残渣1.10 压缩空气的需求1.10.1 操作机床需要的压缩机的规格取决于喷嘴的尺寸和喷砂压力.除非有其他方面的特殊说明,一般用3/16英寸的喷嘴.看图2的表格来检查空气需求.表格显示出新喷嘴的消耗量.表格没有显示推荐的压缩机规格.当喷嘴磨损了,会多消耗70%到80%的空气.1.10.21.11 电气需求1.11.1 电气需求取决于电动机的相数和尺寸. 按照标准电器需求如下:1HP,115/230V,1-PH,60HZ.1.11.2 如果电压是115,一相,那么要提供一条电源线..如果电压是230或460,3相,那么需要在控制柜里有一个磁性开关.电源必须和他连接起来.其他的连接说明在2.4节.2.0 安装2.1 概述2.1.1 选择一个有压缩空气和电源的地方.机器安装位置必须尊从OSHA标准和安全规范. 2.2 连接压缩空气的管子2.2.1 在空气源的位置安装一个闸阀来降压.用一个1英寸或着大一点的管子连接空气源和空气过滤器的入口.小直径的管子可能会降低喷砂效率.警告如果采用扭转式管子的连接方式,会更加安全,而且会防止带压力下分离管子引起的事故.在有压力的情况下分离管子会导致受伤.2.3 地线2.3.1 为了防止静电产生,用外部的地线把地面和机器左后面的地线连接片连接起来.2.4 连接电源警告缺少电气部件会引起电力中断,或者设备的损坏.所有的电器工作都必须由合格的电工完成,而且要严格按照规范.注意: 115伏1相的配线图包括在这本手册里.配线完成以后,把图纸和手册放在一起,给将来的工作做参考,以及更换电器零件时使用。

喷砂机使用方法说明书

喷砂机使用方法说明书

喷砂机使用方法说明书使用简介:喷砂机是一种常见的表面处理设备,广泛应用于金属加工、汽车修复、建筑工程等领域。

本说明书将详细介绍喷砂机的使用方法,以确保用户正确操作,并能取得最佳的喷砂效果。

1. 准备工作在开始使用喷砂机之前,请确保已经进行了以下准备工作:- 检查喷砂机的外部是否有损坏或松动的部件,如有需要,请及时修理或更换。

- 检查喷砂机的气源供应是否正常,确保有足够的空气压力。

- 检查喷砂机的喷砂介质(常用的介质包括石英砂、钢丸等)是否充足,并确保介质储存容器与喷砂机连接稳固。

2. 设备操作2.1 打开气源开关,确保喷砂机获得足够的空气供应。

2.2 调整喷砂机的出气压力,根据具体工作需求将其设置在适当范围内。

压力过高或过低都会影响喷砂效果。

2.3 按下启动按钮,启动喷砂机。

同时,监测气压表,确保其指示值处于正常范围内。

2.4 使用喷砂枪瞄准待处理物体表面,按下喷砂枪的扳机,开始喷砂操作。

2.5 在喷砂过程中,要控制好喷砂枪的距离和角度,以及操作喷砂机的时间,以达到理想的喷砂效果。

3. 安全注意事项为确保使用喷砂机的安全性,以下是一些需要注意的事项:- 在使用喷砂机时,请佩戴安全防护装备,如护目镜、防护手套和护耳器等。

- 使用喷砂机时,应确保工作场所通风良好,以避免吸入过多尘埃和颗粒物。

- 操作喷砂机时,应保持稳定的站立姿势,并注意脚下的平稳。

- 在喷砂机启动之前,应确保周围没有人员或动物,并保持一定的安全距离。

- 喷砂机操作结束后,应关闭气源开关,并进行必要的清洁和维护工作。

4. 维护与保养为保证喷砂机的正常运行和延长使用寿命,需要进行定期维护与保养:- 每次使用结束后,清理喷砂机内的残留介质和污垢,确保喷嘴通畅。

- 定期检查喷砂机的气源管道和连接接头,如有发现漏气或损坏的情况,请及时修理或更换。

- 检查喷砂枪、喷砂嘴和喷砂管道的磨损情况,如有必要,请进行更换,以确保喷砂效果和使用安全。

总结:喷砂机是一种重要的表面处理设备,能够有效清除物体表面的污垢和氧化层。

操作规程(喷砂机)

操作规程(喷砂机)

操作规程(喷砂机)
标题:操作规程(喷砂机)
引言概述:
喷砂机是一种常用的表面处理设备,广泛应用于金属加工、汽车维修等领域。

正确的操作规程可以保证设备的安全运行,提高工作效率,延长设备使用寿命。

本文将详细介绍喷砂机的操作规程,帮助操作人员正确、安全地操作设备。

一、设备检查
1.1 确保设备处于停机状态
1.2 检查设备电源线是否接触良好
1.3 检查喷砂机的压缩空气管路是否漏气
二、操作步骤
2.1 打开喷砂机的电源开关
2.2 调节喷砂机的压缩空气压力
2.3 调节喷砂机的喷砂量和喷砂角度
三、注意事项
3.1 操作人员应佩戴防护眼镜和口罩
3.2 禁止在喷砂机工作时穿松散的衣物
3.3 禁止将手指或其他物体伸入喷砂机喷砂区域
四、维护保养
4.1 定期清洁喷砂机的喷砂嘴和喷砂管路
4.2 定期更换喷砂机的滤芯和滤网
4.3 定期检查喷砂机的压缩空气系统,确保正常运行
五、故障处理
5.1 喷砂机出现堵塞时,立即停止使用并清理堵塞物
5.2 喷砂机出现异常噪音或异味时,立即停机检查
5.3 喷砂机出现漏气现象时,检查气管连接处是否松动
结语:
正确的操作规程对于喷砂机的安全运行和使用寿命至关重要。

操作人员在操作喷砂机时应严格按照规程操作,确保设备的正常运行,同时注意安全防护措施,避免意外发生。

希望本文能够帮助操作人员更好地了解喷砂机的操作规程,保障工作安全。

操作规程(喷砂机)

操作规程(喷砂机)

操作规程(喷砂机)
一、设备检查
检查电源是否正常,有无断路或漏电现象。

检查喷砂机各部件是否齐全、完好,有无损坏。

检查砂箱和喷嘴是否清洁,有无杂物堵塞。

检查砂料是否干燥、清洁,有无杂质。

检查气源是否充足,有无漏气现象。

二、启动操作
打开电源开关,检查电源指示灯是否亮起。

打开气源开关,调整气压至适当值。

将砂料加入砂箱中,调整砂位至合适位置。

打开喷砂机控制开关,调整喷砂压力至适当值。

启动喷砂机,观察喷砂效果,调整喷砂角度和距离。

三、砂料选择
根据喷砂需求选择合适的砂料,如不同粒径的棕刚玉、石榴石等。

避免使用过细的砂料,以免堵塞喷嘴。

砂料应干燥、清洁,避免使用含有杂质的砂料。

不同种类的砂料不得混用。

根据喷砂效果及时更换砂料。

四、操作参数
调整喷砂压力和距离,控制喷砂效果。

调整砂位高度,控制砂流量。

调整喷嘴角度和旋转速度,控制覆盖面和均匀度。

控制气源压力,保持气压稳定。

控制喷砂时间和次数,避免过度喷砂导致损伤。

五、操作安全
操作人员必须佩戴防护眼镜、口罩和手套等个人防护用品。

避免在有易燃易爆物品的环境中使用喷砂机。

避免喷砂机在潮湿或雨天使用,防止漏电触电。

在使用过程中,不要随意拆卸或修理喷砂机。

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书一、引言喷砂机是一种常用于表面处理的机械设备,通过高速喷射磨料颗粒对工件表面进行清理、去除污垢、氧化层、涂层等工艺。

本作业指导书旨在为操作人员提供喷砂机的正确操作方法和安全注意事项,以确保作业的顺利进行和人员的安全。

二、操作准备1. 检查设备:确保喷砂机设备完好无损,各部件安装坚固,电源温和源供应正常。

2. 个人防护装备:操作人员应穿戴好防护眼镜、口罩、耳塞、手套等个人防护装备,以保护自身安全。

3. 工件准备:清理工件表面,确保无杂质和涂层,以提高喷砂效果。

三、操作步骤1. 打开喷砂机:按照设备说明书正确操作电源开关,确保设备正常启动。

2. 调整喷砂压力:根据工件材质和清理要求,调整喷砂机的喷砂压力。

通常,较硬的材料需要较高的压力,而较软的材料需要较低的压力。

3. 调整喷嘴角度:根据工件表面的形状和清理要求,调整喷嘴的角度。

通常,垂直喷射角度可用于清理平面表面,而较小的角度可用于清理棱角和凹陷处。

4. 开始喷砂:将工件放置在喷砂机的工作台上,用手持喷枪对工件表面进行喷砂。

喷砂时,要保持均匀的喷射速度和距离,以避免过度清理或者清理不均匀。

5. 检查清理效果:喷砂完成后,检查工件表面的清理效果。

如有需要,可以进行二次喷砂以达到理想效果。

6. 关闭喷砂机:操作完成后,按照设备说明书正确操作电源开关,关闭喷砂机。

四、安全注意事项1. 防护措施:操作人员应穿戴好个人防护装备,避免磨料颗粒和污垢对身体的伤害。

2. 通风环境:在喷砂作业过程中,应确保有良好的通风环境,以避免磨料颗粒和粉尘对呼吸系统的影响。

3. 喷砂区域限制:喷砂作业应在专用的喷砂区域进行,确保周围人员的安全。

4. 压力控制:操作人员应根据工件材质和清理要求,合理调整喷砂压力,避免过高压力导致工件损坏或者过低压力导致清理效果不佳。

5. 喷砂距离控制:操作人员应保持合适的喷砂距离,避免过近距离导致喷砂过度清理或者过远距离导致清理不均匀。

喷砂机使用说明

喷砂机使用说明

喷砂机使用说明一、喷砂机概述喷砂机是一种常用的表面处理设备,可以通过高速喷射磨料颗粒,将物体表面的污垢、氧化层等物质去除,达到清洁和增加粗糙度的效果。

喷砂机广泛应用于建筑、汽车、船舶、桥梁等行业,可以有效提高物体的外观质量和附着力。

二、喷砂机的安全操作1. 确保操作人员穿戴好个人防护装备,包括安全帽、防护眼镜、耳塞等。

2. 在操作喷砂机之前,需要对设备进行检查,确保各部件完好无损,无松动现象。

3. 确保喷砂机与电源连接正常,开关处于关闭状态。

4. 在操作喷砂机时,需要确保周围没有其他人员,以免发生意外伤害。

5. 在操作喷砂机前,需要确保工作区域的通风良好,以避免产生过多的砂尘。

三、喷砂机的操作步骤1. 将待处理的物体放置在喷砂机的工作台上,并固定好,以防滑动或倾斜。

2. 打开喷砂机的主电源开关,并调整气源压力,使其适合当前工作需求。

3. 打开喷砂机的喷砂开关,开始喷砂操作。

4. 在喷砂操作中,需要保持喷砂枪与物体表面保持一定的距离,通常为15-30厘米。

5. 喷砂时需要均匀移动喷砂枪,以避免对物体表面产生过度磨损或划伤。

6. 在喷砂操作中,可以根据需要调整喷砂角度和喷砂距离,以达到理想的处理效果。

7. 在喷砂操作完成后,关闭喷砂开关,停止喷砂。

8. 关闭喷砂机的主电源开关,断开电源连接。

四、喷砂机的维护保养1. 每次使用完喷砂机后,需要对设备进行清洁,清除喷砂室内的砂尘和残留物。

2. 定期检查喷砂机的各个部件,确保其正常工作,如发现异常及时进行修理或更换。

3. 定期检查喷砂机的电源线路,确保电气连接正常,避免发生安全隐患。

4. 定期添加润滑油或润滑脂,保持喷砂机的各个部件灵活运转。

5. 定期检查喷砂机的喷砂枪和喷嘴,如有磨损或堵塞,及时更换或清理。

6. 喷砂机长时间不使用时,应将其存放在干燥通风的地方,避免发生腐蚀或损坏。

五、喷砂机的注意事项1. 在使用喷砂机时,应注意避免砂尘的吸入,以免对身体健康造成危害。

喷砂机使用说明

喷砂机使用说明

磨(砂)料消耗(kg/h) 149.4 169.4 195.3 214.3 236.3
5.7~11.6
空气消耗(m3 /min) 2.56
2.9
3.25 3.62 3.94
8mm
功率消耗(kw)
14.79 16.75 18.78 20.91 22.76
10~20
磨(砂)料消耗(kg/h) 246.1 278.3 310 341.8 374.6
7
八、磨料和压缩空气消耗用清理效率
I.D.
Real pressure(mpa)
Efficency( m2/h)
0.42 0.49 0.56 0.63
0.7
Sa3~Sa2
6.5m m
空气消耗(m3 /min) 1.44 1.63 1.82 1.98 2.16
功率消耗(kw)
8.32 9.39 10.49 11.41 12.48
(1) 检查各接头、软管和喷嘴磨损情况,确保各联接 处密封,工作可靠。
(2) 检查呼吸用空气接管及气源,确保供气正常。 (3) 本机采用机械式泄气阀,防止电子仪表因频繁使
用造成损坏,而造成不灵,从而造成事故。 6、严禁在喷砂机上施行焊接和切割作业。 7、不要随意更换配件。 8、本机为手动式喷砂机。 9、本机需配 6 个立方空压机,工作气压为 0.4-0.6Mpa
11mm
功率消耗(kw)
27.27 31.08 35.07 38.48 40.73 16.9~33.8
磨(砂)料消耗(kg/h) 440.8 502.1 560.2 618.3 676.5
12.8m m
空气消耗(m3 /min) 功率消耗(kw)
磨(砂)料消耗(kg/h)

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书一、引言喷砂机是一种常用的表面处理设备,用于清除工件表面的污垢、氧化物和涂层,从而提供一个干净的表面供后续加工和涂装使用。

本作业指导书旨在提供喷砂机操作的详细步骤和注意事项,确保操作人员的安全和作业效果的质量。

二、操作准备1. 确保操作人员已经接受过相关的培训,了解喷砂机的工作原理、操作规程和安全注意事项。

2. 检查喷砂机的工作状态,包括喷嘴、喷砂缸、压缩空气供应等设备的完好性。

3. 确保操作区域的通风良好,并配备必要的个人防护装备,如护目镜、防尘口罩、耳塞、手套等。

三、操作步骤1. 将工件放置在喷砂机的工作台上,并确保固定牢固,以防止在喷砂过程中发生移动或倾斜。

2. 打开喷砂机的电源开关,并设置合适的喷砂压力和喷砂剂量,根据工件的材质和表面状况进行调整。

3. 按下喷砂机的启动按钮,开始喷砂作业。

注意保持喷砂枪与工件表面的适当距离,通常建议保持在20-30厘米之间。

4. 均匀移动喷砂枪,确保整个工件表面都能得到均匀的喷砂处理。

注意避免在同一区域停留过久,以防止过度清理或损坏工件表面。

5. 定期检查喷砂机的喷嘴和喷砂缸,清除堵塞物,以保持喷砂的连续性和效果。

6. 在喷砂作业完成后,关闭喷砂机的电源开关,并将喷砂枪放置在安全位置,避免误触和意外发生。

四、安全注意事项1. 在操作喷砂机之前,操作人员必须穿戴好个人防护装备,包括护目镜、防尘口罩、耳塞、手套等。

2. 在喷砂作业过程中,严禁将喷砂枪对准人体或其他人员,以免造成伤害。

3. 在操作喷砂机之前,必须确保操作区域的通风良好,以防止喷砂产生的粉尘积聚和呼吸不畅。

4. 在喷砂作业期间,操作人员应保持警觉,避免喷砂枪与电源线、气源管道等发生碰撞或纠缠。

5. 当喷砂机出现异常情况时,如异常声响、异味等,应立即停止作业并通知维修人员进行检修。

6. 定期对喷砂机进行维护保养,包括清洁喷嘴、更换磨损的零部件等,以确保其正常工作和安全性能。

五、作业效果评估1. 在喷砂作业完成后,对工件表面进行检查,确保达到预期的清洁度和粗糙度要求。

喷砂机操作指导书

喷砂机操作指导书
5.10 请按时保养及维护.
6.注意事项:
6.1喷吵作业时须戴好手套,以免砂尘直接喷射皮肤造成伤害.
6.2喷砂机内砂尘末被集尘箱完全抽吸前不得打开喷砂门,以免悬浮砂尘飘出,伤害身体.
6.3清理出的废砂须分类收集(可做清洁地面油污用).
6.4维护动作须在断电状态下进行.
编制:审核:批准:
喷砂机操作指导书
编 制:
审 核:
批 准:
更改日期
数量
更改单号
更改内容摘要
更改人
批 准
1.目的
为统一操作标准,达到安全合理定义

4.权责
4.1操作人员:厂务人员、工程人员
5.操作程序
5.1将模具放入喷砂机内中心位置.
5.2开启喷砂机电源.
5.3开启空压机电源.集尘箱马达电源
5.4将喷砂机主体及集尘箱,以所附软管连接.
5.5集尘袋套住抽风机出口以集废尘.
5.6将约5kg之砂材从铁网中倒入,并紧闭喷砂机门.
5.7 砂容量是否太多或太少.
5.8喷嘴内之空气嘴;,均套有保护橡皮管请随时注意橡皮管是否阻塞砂之、回路并修剪至原状。
5.9 若喷砂机发生异常情形,请立即通知厂务主管或维修厂商进行维修.

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书引言概述:喷砂机是一种常用的表面处理设备,广泛应用于金属加工、汽车维修、船舶修理等领域。

正确操作喷砂机不仅可以提高工作效率,还能保证工作安全。

本文将详细介绍喷砂机的操作指导,帮助操作人员正确、安全地使用喷砂机。

一、准备工作1.1 确认喷砂机的工作环境:确保喷砂机周围没有易燃物品,通风良好,避免气体积聚。

1.2 检查喷砂机设备:检查喷砂机的电源线、气源管道、压力表等是否正常,确保设备完好无损。

1.3 准备砂料:选择适合工作需求的砂料,确保砂料质量良好,无杂质。

二、操作步骤2.1 打开气源:先打开气源阀门,调节气源压力,确保喷砂机正常工作。

2.2 调节喷砂机参数:根据工作需求,调节喷砂机的喷砂压力、喷砂量等参数。

2.3 开始喷砂:将工件放入喷砂机内,按下启动按钮,开始进行喷砂作业。

三、注意事项3.1 戴好防护装备:操作喷砂机时应戴好防护眼镜、口罩、手套等防护装备,确保安全。

3.2 注意喷砂方向:喷砂时应注意喷砂方向,避免喷砂伤及自己或他人。

3.3 定期清理维护:使用完喷砂机后,应及时清理设备,保持设备干净,延长设备使用寿命。

四、故障排除4.1 喷砂效果不佳:检查砂料是否干燥、清洁,调节喷砂机参数。

4.2 喷砂机无法启动:检查电源线是否接触良好,气源是否正常,及时处理故障。

4.3 喷砂机异常噪音:检查喷砂机内部是否有异物,及时清理。

五、结束工作5.1 关闭气源:工作结束后,先关闭气源阀门,释放压力。

5.2 清理工作区域:清理工作区域,将砂料、碎屑等杂物清理干净。

5.3 整理设备:将喷砂机设备清洁整理好,存放在干燥通风的地方。

结语:通过本文的喷砂机作业指导书,希望能够帮助操作人员正确、安全地使用喷砂机,提高工作效率,保证工作安全。

操作人员在使用喷砂机时务必严格按照操作规程进行,确保工作顺利进行。

喷砂机使用说明范文

喷砂机使用说明范文

喷砂机使用说明范文喷砂机是一种常用的表面处理设备,它利用高速喷射的砂粒来清除物体表面的污垢、氧化物或涂层,以达到砂化、除锈、除污、表面粗糙化等处理效果。

喷砂机广泛应用于汽车制造、航空航天、建筑、桥梁、铁路、造船、防腐保温、机械制造和钢结构等领域。

喷砂机主要由气源系统、喷砂系统、废料处理系统和控制系统组成。

下面是喷砂机的详细使用说明:1.准备工作a.检查喷砂机的所有零部件是否安装到位,确认机器没有松动现象。

b.检查喷砂机的电源是否连接稳定,气源是否正常供应。

c.检查喷砂机的操作环境是否有防护措施,确保人员安全。

d.检查喷砂机的耗材是否足够,如砂粒、砂罐等。

2.气源系统操作a.打开气源开关,供应稳定的空气压力。

b.调节压力表,使其处于合适的工作范围内。

c.检查气管和连接件是否没漏气现象。

3.喷砂系统操作a.检查喷砂枪是否安装稳固,连接是否紧密。

b.检查喷嘴是否磨损严重,如有需要及时更换。

c.调整喷砂机的出砂量,根据需要调节。

d.打开喷砂机的电源开关,启动机器。

4.废料处理系统操作a.确保废料处理系统接通,能正常处理产生的废料。

b.检查废料处理系统的排放口是否通畅,不得堵塞。

5.控制系统操作a.了解喷砂机的各种控制功能,根据需要进行调节。

b.使用喷砂机过程中,严格按照操作要求进行操作。

c.定期检查喷砂机的电路、开关和控制系统的工作情况。

d.操作完毕后,关闭喷砂机的电源开关。

6.注意事项a.在使用喷砂机过程中,操作人员必须穿戴好防护装备,如帽子、面罩、手套、防护镜等。

b.操作人员不得将手或其他物品置于喷射出的砂射流前方,以免发生意外伤害。

c.喷砂机的操作地点应保持干燥,远离易燃物品。

d.使用使用完喷砂机后,应及时对喷砂机进行清洁、维护并存放到特定位置。

总结起来,喷砂机的使用需要进行详细准备工作,包括检查设备、准备气源和耗材,并要注意操作时的安全措施。

喷砂机的操作有严格的规范,包括调整喷砂量、选择合适的喷砂嘴、维护控制系统等。

喷砂机操作说明书

喷砂机操作说明书

喷砂机操作说明书
喷砂机正面如图所示:
空气压缩机控制面板如图所示:
1.打开喷砂机进气阀。

(喷砂机进气管为纯蓝色橡胶软管透过墙体与激光焊接车间中的压缩
机管道通过阀体连接。

进气阀手柄处于水平位置为关闭状态,竖直位置为接通状态。

)如下图所示:
2.如下图所示,按下空气压缩机控制面板中的绿色按钮启动空气压缩机。

3.接通电源,将缠绕在两个门把手的电源线打开并将插头插入电源插座。

4.按下图中绿色按钮打开喷砂机电源开关(照明灯亮,分离电动机)。

5.打开工作舱门放入待清理工件,关闭舱门。

6.调节喷砂机左上角压力旋钮调整喷枪喷砂压力的大小。

7.从两个大圆孔将双手插进橡胶手套,一只手把持工件另一只手持喷枪对准工件待清理部位。

8.用右脚踏下控制踏板喷枪开始工作,抬起踏板喷枪停止工作。

9.待工件清理完毕打开舱门取出工件,关上舱门。

10.关闭喷砂机电源开关,按下图中红色按钮。

11.拔下电源插头,将电源线缠绕起来放回原位。

12.如下图所示,按下空气压缩机控制面板中的红色按钮关闭空压机。

13. 将喷砂机阀体手柄转至水平位置,关闭喷砂机进气阀。

其他:电源右侧的压力表显示的压力为喷砂机接入压缩机的气体压力值。

喷砂机的维护及一般故障排除方法。

喷砂机作业指导书

喷砂机作业指导书

喷砂机作业指导书一、引言喷砂机是一种常用的表面处理设备,广泛应用于金属加工、建筑、船舶维修等行业。

本作业指导书旨在为操作人员提供详细的操作步骤和注意事项,确保喷砂作业的安全和高效进行。

二、操作准备1. 确保操作人员已经接受过相关的培训,并具备操作喷砂机的资格。

2. 检查喷砂机的工作环境,确保周围没有易燃易爆物品,并保持通风良好。

3. 检查喷砂机的各项设备是否正常运行,包括喷砂枪、喷砂嘴、气源等。

4. 准备好所需的喷砂材料,确保其质量符合要求。

三、操作步骤1. 穿戴个人防护装备,包括安全帽、防护眼镜、防尘口罩、防护手套等。

2. 将喷砂机连接至气源,确保气源压力稳定,并调整至适当的工作压力。

3. 调整喷砂机的喷砂嘴,根据工作需求选择合适的喷砂嘴直径和角度。

4. 将喷砂材料倒入喷砂机的料斗中,并调整喷砂机的喷砂量,确保喷砂材料的供给稳定。

5. 打开喷砂机的电源开关,启动喷砂机,并检查喷砂机的运行是否正常。

6. 拿起喷砂枪,将其对准需要喷砂的表面,保持一定的距离,并保持喷砂枪与表面垂直。

7. 按下喷砂枪的扳机,开始进行喷砂作业。

注意保持均匀的喷砂速度和喷砂距离,避免过度喷砂或漏喷。

8. 在喷砂作业过程中,注意观察喷砂效果,及时调整喷砂机的喷砂量和喷砂嘴的角度,以达到预期的喷砂效果。

9. 完成喷砂作业后,关闭喷砂机的电源开关,并将喷砂枪放置在安全位置。

10. 清理喷砂机和喷砂现场,包括清除喷砂机内的残留喷砂材料,清除喷砂现场的杂物和碎屑。

四、安全注意事项1. 操作人员必须穿戴个人防护装备,确保自身安全。

2. 在操作喷砂机之前,必须对喷砂机进行检查,确保其正常运行。

3. 操作喷砂机时,必须保持周围环境通风良好,避免喷砂材料的粉尘积聚。

4. 操作喷砂机时,必须保持喷砂枪与表面垂直,并保持适当的喷砂距离和喷砂速度。

5. 在喷砂作业过程中,禁止将喷砂枪对准人体或其他人员。

6. 在喷砂作业过程中,禁止将喷砂枪对准易燃易爆物品或其他危险物品。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

喷砂机操作说明书
喷砂机正面如图所示:
空气压缩机控制面板如图所示:
1.打开喷砂机进气阀。

(喷砂机进气管为纯蓝色橡胶软管透过墙体与激光焊接车间中的压缩
机管道通过阀体连接。

进气阀手柄处于水平位置为关闭状态,竖直位置为接通状态。

)如下图所示:
2. 如下图所示,按下空气压缩机控制面板中的绿色按钮启动空气压缩机。

3. 接通电源,将缠绕在两个门把手的电源线打开并将插头插入电源插座。

4.按下图中绿色按钮打开喷砂机电源开关(照明灯亮,分离电动机)。

5.打开工作舱门放入待清理工件,关闭舱门。

6.调节喷砂机左上角压力旋钮调整喷枪喷砂压力的大小。

7.从两个大圆孔将双手插进橡胶手套,一只手把持工件另一只手持喷枪对准工件待清理部
位。

8.用右脚踏下控制踏板喷枪开始工作,抬起踏板喷枪停止工作。

9.待工件清理完毕打开舱门取出工件,关上舱门。

10.关闭喷砂机电源开关,按下图中红色按钮。

11.拔下电源插头,将电源线缠绕起来放回原位。

12.如下图所示,按下空气压缩机控制面板中的红色按钮关闭空压机。

13.将喷砂机阀体手柄转至水平位置,关闭喷砂机进气阀。

其他:电源右侧的压力表显示的压力为喷砂机接入压缩机的气体压力值。

喷砂机的维护及一般故障排除方法
故障现象可能原因排除方法
好的磨料进入吸尘袋新吸尘袋分离器调节带开
口过大
磨料太细一般使用8小时后可消除调小开口采用较粗磨料
磨料地漏在工作场地吸尘袋有漏洞或未夹紧更换吸尘袋,重新夹紧吸
尘袋
喷砂时视野不清楚吸尘袋堵塞;
吸尘袋老化堵死;
磨料中含粉尘太多;振打吸尘袋;更换吸尘袋;更换磨料;。

相关文档
最新文档
