数码管的常见问题
数码管的内部结构及工作原理
数码管的内部结构及工作原理数码管是一种常见的电子显示器件，广泛应用于各种数字和字符显示。
其内部结构和工作原理是电子工程领域的重要知识。
下面将依次介绍数码管的内部结构、发光原理、七段显示、公共电极和段电极、亮度控制、动态扫描以及常用故障及检修等方面的内容。
1. 数码管结构数码管主要由显示管、驱动电路和外壳三部分构成。
显示管是数码管的核心部件，它由多个发光二极管（LED）按一定排列顺序组成。
这些LED通常为红色、绿色或蓝色，根据需要可以同时点亮或熄灭。
驱动电路是数码管的控制系统，它主要由集成电路和连接线路组成，用于产生控制信号来驱动显示管的LED。
外壳则是数码管的保护和支撑部分，同时起到防止电磁干扰的作用。
2. 发光原理数码管的发光原理是基于LED的特性。
当加正向电压时，即P-N结加上正向电压时，即P 端接正极，N端接负极，电子扩散有自由电子多数载流子少数载流子注入并越过势垒，两者在N区内由于电子而均衡，使得N区近P区的能隙变窄，电子能增加，当加反向电压时，即P-N结加上反向电压时，即P端接负极，N端接正极，空穴为多数载流子，不能注入到P区参与导电。
使得N区的电子浓度差越大，则电压越高，反向电流越小。
3. 七段显示数码管通常采用七段显示方式来显示数字和字符。
这七个LED段分别表示0、1、2、3、4、5、6、7、8、9等数字以及一些常见字符，如A、B、C、D、E、F、G等。
通过控制每个LED 段的亮灭状态，可以组合出不同的数字和字符。
4. 公共电极和段电极数码管中的每个LED都有一个公共电极和一个段电极。
公共电极是所有LED的共用电极，通常与电源正极相连。
段电极则是每个LED的独立控制电极，通过驱动电路产生的控制信号来控制每个LED的亮灭状态。
5. 亮度控制数码管的亮度可以通过调节电流或电压来实现。
一般来说，电流越大，LED亮度越高；电流越小，LED亮度越低。
另外，可以通过PWM（脉冲宽度调制）方式来调节亮度。
4bitled数码管
4bitled数码管4位LED数码管是一种常见的显示器件，它由四个独立的发光二极管组成，每个管子都可以显示0到9的数字。
它在电子设备、数码时钟、计算器等各种应用中得到广泛应用。
下面我将就4位LED数码管的原理、使用方法和一些常见问题进行详细介绍。
首先，4位LED数码管使用的是共阴共阳的工作方式。
通过控制四个管子的导通和不导通，可以实现不同数字的显示。
比如，要显示数字0，只需将1、2、3、4四个管子同时导通，其他数字也是相同的道理。
数码管是以数字编码的方式来控制数码管上的显示内容。
常见的编码方式有BCD码和7段码两种。
其中，BCD码是二进制编码的一种，使用4位二进制数来编码0到9的数字。
而7段码则是用7位二进制数来编码0到9的数字和一些字母、符号等。
在使用4位LED数码管时，需要接入控制电路，并通过该电路来实现数字的显示。
常用的控制电路有集成电路和单片机等。
集成电路是一种常见的控制4位LED数码管的方式。
通过将控制电路与数码管连接，可以实现不同数字的显示。
集成电路中有很多种类和型号，常用的有74HC138、74HC595等。
这些集成电路可以将控制信号转化为数码管的工作电压和电流，从而控制数码管的亮灭。
单片机也是常见的控制4位LED数码管的方式。
通过编写程序，将需要显示的数字发送到数码管的对应引脚上，就可以实现数字的显示。
单片机有很多种类和型号，常用的有51单片机、Arduino等。
在使用4位LED数码管时，还需要注意一些问题。
首先，需要合理选择控制电路的工作电压和工作电流，以免损坏数码管。
其次，需要正确连接数码管的引脚，以确保正常工作。
另外，要注意信号的稳定性和抗干扰能力，尽量避免信号的干扰和失真。
总结起来，4位LED数码管是一种常见的显示器件，它通过控制四个发光二极管的亮灭，可以实现不同数字的显示。
使用4位LED数码管需要接入控制电路，常见的控制方式有集成电路和单片机。
在使用过程中，需要注意电压电流的合理选择、引脚的正确连接和信号的稳定性等问题。
LED数码管的识别与检测方法 使用常识

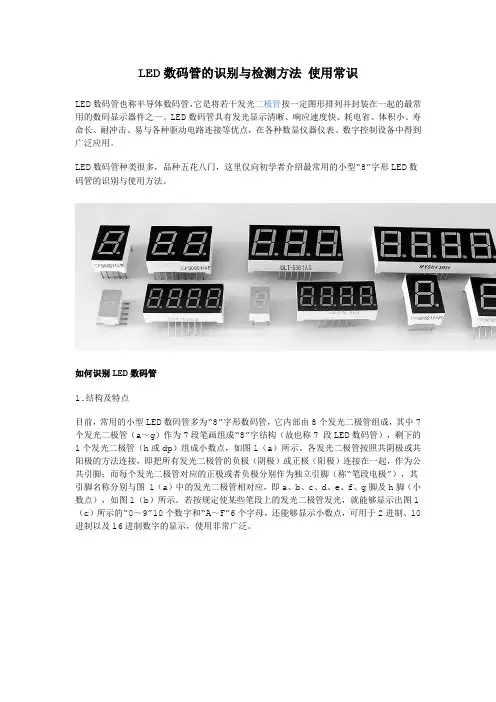

LED数码管的识别与检测方法使用常识LED数码管也称半导体数码管，它是将若干发光二极管按一定图形排列并封装在一起的最常用的数码显示器件之一。
LED数码管具有发光显示清晰、响应速度快、耗电省、体积小、寿命长、耐冲击、易与各种驱动电路连接等优点，在各种数显仪器仪表、数字控制设备中得到广泛应用。
LED数码管种类很多，品种五花八门，这里仅向初学者介绍最常用的小型“8”字形LED数码管的识别与使用方法。
如何识别LED数码管1.结构及特点目前，常用的小型LED数码管多为“8”字形数码管，它内部由8个发光二极管组成，其中7个发光二极管（a～g）作为7段笔画组成“8”字结构（故也称7 段LED数码管），剩下的1个发光二极管（h或dp）组成小数点，如图1（a）所示。
各发光二极管按照共阴极或共阳极的方法连接，即把所有发光二极管的负极（阴极）或正极（阳极）连接在一起，作为公共引脚；而每个发光二极管对应的正极或者负极分别作为独立引脚（称“笔段电极”），其引脚名称分别与图 1（a）中的发光二极管相对应，即a、b、c、d、e、f、g脚及h脚（小数点），如图1（b）所示。
若按规定使某些笔段上的发光二极管发光，就能够显示出图1（c）所示的“0～9”10个数字和“A～F”6个字母，还能够显示小数点，可用于2进制、10进制以及16进制数字的显示，使用非常广泛。
（a）结构图（b）电路图（c）显示符常用小型LED数码管是以印制电路板为基板焊固发光二极管，并装入带有显示窗口的塑料外壳，最后在底部引脚面用环氧树脂封装而成。
由于LED数码管的笔段是由发光二极管组成的，所以其特性与发光二极管相同。
LED数码管的主要特点：能在低电压、小电流条件下驱动发光，并能与CMOS、TTL电路兼容；它不仅发光响应时间极短（＜0.1μs）、高频特性好、单色性好、亮度高，而且体积小、重量轻、抗冲击性能好、使用寿命长（一般在10万小时以上，最高可达 100万小时）、成本低。
单片机数码管不亮的原因
单片机数码管不亮的原因单片机数码管不亮，这事儿就像你满心期待炉灶能开火做饭，结果它却一点动静没有，真让人头疼。
那这数码管为啥不亮呢？有时候就像电线在跟你玩捉迷藏。
可能是电路连接出了岔子，比如说电源线没接好。
这就好比水管没接稳，水根本流不到该去的地方，那数码管自然就得不到它需要的电，就像干涸的土地等不来灌溉的水，怎么可能有生机呢？你得好好检查一下电源线，看看是不是松了或者断了。
再说说数码管本身，它要是坏了，那就像灯炮灯丝断了一样，无论你怎么努力给电，它就是不亮。
这数码管可能在生产的时候就有小毛病，就像有些鸡蛋孵不出小鸡，天生就有点缺陷。
你可以换一个新的数码管试试，如果换了之后亮了，那之前那个肯定就是自身出问题了。
还有啊，程序这个事儿也不能忽视。
程序就像是数码管的指挥官，要是程序写错了，数码管就像迷失方向的士兵，不知道该干啥。
比如说，你让数码管显示一个数字，结果程序里少写了一行关键代码，那就像给人指路少说了一个关键转弯，人肯定到不了目的地。
你得仔细检查程序里关于数码管初始化、数据发送等部分的代码，看看有没有写错的地方。
有时候一个小小的符号错误，就像在精密的钟表里进了一粒沙子，整个运转就会出问题。
驱动电路也是个关键因素。
这驱动电路就像是数码管和电源之间的桥梁，如果这座桥塌了，数码管和电源就被隔开了，得不到电的数码管只能干瞪眼。
可能是驱动芯片坏了，或者是驱动电路里的电阻、电容等元件出故障了。
这就好比汽车的发动机和车轮之间的传动装置坏了，发动机转得再快，车轮也不会动。
你得用仪器检测一下驱动电路，看看是不是有元件损坏了。
限流电阻有时候也会捣乱。
限流电阻就像马路上的交警，控制着电流的大小。
如果限流电阻的阻值不对，可能会导致电流过大或者过小。
电流过大就像洪水冲进了小河道，可能会把数码管这个“小村子”给冲坏；电流过小呢，就像涓涓细流，根本无法满足数码管的需求，数码管也就亮不起来。
你要检查限流电阻的阻值是否符合要求。
动态数码管实验总结
动态数码管实验总结动态数码管（Dynamic Display）是一种常见的数字显示设备，具有在短时间内连续切换数字或字符的能力。
该设备广泛应用于计时器、计数器、电子钟、温度计等领域，被称为现代电子设备的"眼睛"。
在本次实验中，我们对动态数码管进行了研究和探讨，通过实践操作加深了对其工作原理的理解。
实验过程中，我们首先了解了动态数码管的基本结构和工作原理。
动态数码管是由多个LED灯组成的，每个LED灯分别代表数字中的一个线段，通过控制灯的亮灭状态，可以显示出不同的数字或字符。
同时，由于人眼的暂留效应，当切换速度达到一定程度时，我们可以感受到一个连贯的显示效果。
在实验中，我们使用了Arduino开发板进行了动态数码管的实验。
我们将动态数码管与开发板进行连接，通过编写代码来控制数码管的工作。
具体来说，我们通过数码管控制芯片74HC595实现对数码管的控制。
该控制芯片具有较低的功耗和较高的电流承载能力，可有效驱动动态数码管的工作。
在编写代码时，我们首先需要初始化数码管所使用的引脚，然后通过循环不断改变数码管的显示内容。
为了确保数码管显示的稳定性，我们需要控制刷新速度和亮灭时间的合理设置。
同时，我们还可以通过调整循环次数和延迟时间来改变数码管的刷新频率和显示效果。
在实验过程中，我们发现了一些常见问题和解决办法。
例如，数码管显示不稳定，可能是由于刷新速度太快或者引脚连接不正确导致的。
此时，我们需要检查代码中的设置和引脚连接，并适当调整刷新速度。
另外，数码管显示不全或者出现乱码，可能是由于电流不足或者引脚接触不良引起的。
此时，我们需要检查电源供电情况和引脚接触情况，并作出相应调整。
总而言之，通过本次实验，我们对动态数码管的工作原理和控制方法有了更深入的了解。
动态数码管在现代电子设备中具有重要的应用价值，我们可以根据实际需求，灵活运用动态数码管，实现不同的显示效果。
希望通过这次实验，我们可以进一步提升我们的实践操作能力和对数字显示设备的理解，为今后的电子制作提供更多的可能性。
LED数码管的识别与检测方法-使用常识

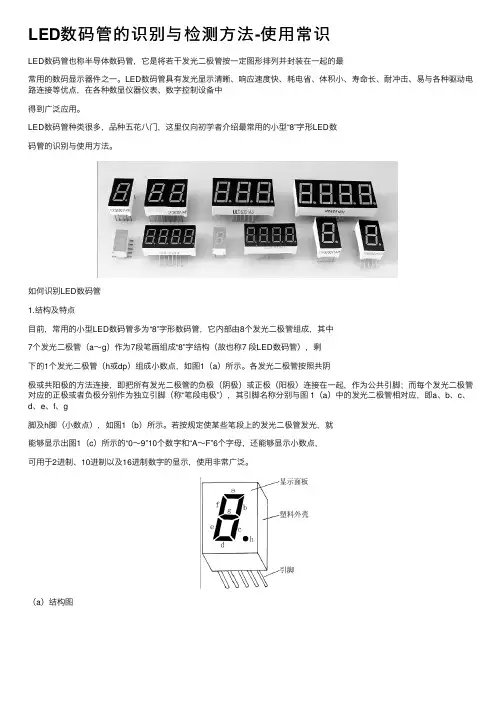

LED数码管的识别与检测⽅法-使⽤常识LED数码管也称半导体数码管，它是将若⼲发光⼆极管按⼀定图形排列并封装在⼀起的最常⽤的数码显⽰器件之⼀。
LED数码管具有发光显⽰清晰、响应速度快、耗电省、体积⼩、寿命长、耐冲击、易与各种驱动电路连接等优点，在各种数显仪器仪表、数字控制设备中得到⼴泛应⽤。
LED数码管种类很多，品种五花⼋门，这⾥仅向初学者介绍最常⽤的⼩型“8”字形LED数码管的识别与使⽤⽅法。
如何识别LED数码管1.结构及特点⽬前，常⽤的⼩型LED数码管多为“8”字形数码管，它内部由8个发光⼆极管组成，其中7个发光⼆极管（a～g）作为7段笔画组成“8”字结构（故也称7 段LED数码管），剩下的1个发光⼆极管（h或dp）组成⼩数点，如图1（a）所⽰。
各发光⼆极管按照共阴极或共阳极的⽅法连接，即把所有发光⼆极管的负极（阴极）或正极（阳极）连接在⼀起，作为公共引脚；⽽每个发光⼆极管对应的正极或者负极分别作为独⽴引脚（称“笔段电极”），其引脚名称分别与图 1（a）中的发光⼆极管相对应，即a、b、c、d、e、f、g脚及h脚（⼩数点），如图1（b）所⽰。
若按规定使某些笔段上的发光⼆极管发光，就能够显⽰出图1（c）所⽰的“0～9”10个数字和“A～F”6个字母，还能够显⽰⼩数点，可⽤于2进制、10进制以及16进制数字的显⽰，使⽤⾮常⼴泛。
（a）结构图（b）电路图（c）显⽰符常⽤⼩型LED数码管是以印制电路板为基板焊固发光⼆极管，并装⼊带有显⽰窗⼝的塑料外壳，最后在底部引脚⾯⽤环氧树脂封装⽽成。
由于LED数码管的笔段是由发光⼆极管组成的，所以其特性与发光⼆极管相同。
LED数码管的主要特点：能在低电压、⼩电流条件下驱动发光，并能与CMOS、TTL电路兼容；它不仅发光响应时间极短（＜0.1µs）、⾼频特性好、单⾊性好、亮度⾼，⽽且体积⼩、重量轻、抗冲击性能好、使⽤寿命长（⼀般在10万⼩时以上，最⾼可达 100万⼩时）、成本低。
数码管的常见问题
【技术分享】数码管显示常见问题总结2015-03-30吴鉴鹰（原创）一、数码管显示原理我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。
所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED 的亮灭来显示出不同的字形。
数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。
而共阳极就是将八个LED的阳极连在一起。
其原理图如下。
其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。
可以看出两个编码的各位正好相反。
如下图。
二、数码管出现暗红现象现象描述：单片机穿行口的范式0为同步移位寄存器方式，外接一个串入并出的移位寄存器，可以扩展为一个并行口。
但是发现数码管显示数据的时候，出现暗红现象。
电路连接图原因：数据在串行输出期间，输出允许控制端没有关闭，从而导致串口输出端不稳定产生暗红现象。
三、数码管闪烁1：动态扫描驱动的时候，时间调整的不对，时间太短，就会闪烁，时间太长，就会出玩不应该亮的位微亮，所以，这是调整延时时间的事2：有可能是程序要求这样闪烁吧，别说不可能，有时候在某些系统中，还故意设有这种功能。
3：即使用专用芯片，只要是扫描式的驱动，他也会闪烁，只是我们看起来不太明显。
4：如果从程序中讲的话，即使扫描时间合理，也有可能会因为程序的不合理性而出现闪动，这种情况一般为两种失误：a中断时间影响了扫描周期的时间，即中断时间长于扫描周期，就会出现闪烁 b闪烁的常用数据内存被快速更改后又改过来，属于寄存器的重复使用，这两种情况我都碰到过。
CH451或CH452的常见问题解答
CH451或CH452的常见问题解答转载来自官网需要设计参考资料（光盘资料可以参考FILELIST.TXT文档，网上资料更新）数码管LED显示驱动及键盘扫描的产品选型有CH451和CH452两种，都可以直接驱动数码管LED显示和键盘扫描，同时进行显示驱动和键盘扫描。
详细使用说明可以参考各自的使用手册，其中也有可供参考的应用电路图。
CH451比CH452的驱动电流大一倍，所以显示更亮些；CH452比CH451的功能更多些，并且支持兼容I2C的两线接口。
更详细的性能比较及特征说明请参考CH451PLN.PDF文档。
* 关于电源CH451和CH452都可以支持3.3V和5V电源电压，但是CH451用于3.3V时要外接振荡电阻才能避免显示闪烁。
考虑到直接驱动显示时消耗电流较大，布线时应该确保电源和地线有足够的宽度和良好的电源退耦。
* 刚通电数码管就全亮可能是数码管的极性错误，CH45X能够直接驱动共阴数码管，外加反相驱动器后才能驱动共阳数码管。
CH45X向LED供正向电压为亮，供反向电压为灭，复位后CH45X默认使LED灭，所以当极性反时就全亮。
* 显示或者操作无反应检查硬件接线是否正确，可以先试用公司提供的例子程序，确保硬件无误后再进一步开发。
如果连线距离较远，那么可以先在短距离下试用，无误后再加大距离，必要时可以用缓冲器加强信号的驱动能力。
对于支持4线接口和2线接口的CH452芯片，要检查H3L2引脚确保单片机接口程序与CH452是同一接口方式* 全部或者部分按键无反应1、确保发出设置命令启用了按键功能2、如果电源电压超过5V，或者是CH452S芯片直接驱动数码管，那么应该参考CH452手册在共阴数码管的公共端也就是每个DIG引脚上串接二极管，二级管应该串到LED显示电路中而非按键扫描电路中3、有其它优先极更高的键一直在按下，导致优先极较低的键始终无效，键码最小的按键优先极最高* 在实际未按键时，CH45X不断主动产生按键中断，或者总是有某个按键在按下，具有随机性1、只有当前一个按键值被读出后，CH45X的DOUT或者KEY#或者INT#引脚才会恢复默认的高电平2、检查线路板是否有漏电或者短路情况3、所接数码管或者LED发光管存在反向漏电现象。
如何正确连接并使用电子电路中的数码管
如何正确连接并使用电子电路中的数码管数码管是一种常见的输出设备，可以显示数字、字母和其他符号。
在电子电路设计和应用中，正确地连接和使用数码管是非常重要的。
本文将介绍如何正确连接并使用电子电路中的数码管。
一、数码管的连接方式数码管常用的连接方式有共阳极和共阴极两种。
1. 共阳极连接方式共阳极的数码管内部所有的阳极（Anode）都连接在一起，而每个数码管的阴极（Cathode）分别接入控制芯片或驱动电路。
连接共阳极的数码管时，需要将数码管的阳极接到正电压，而通过控制数码管的阴极电平来实现显示。
2. 共阴极连接方式共阴极的数码管内部所有的阴极（Cathode）都连接在一起，而每个数码管的阳极（Anode）分别接入控制芯片或驱动电路。
连接共阴极的数码管时，需要将数码管的阴极接到地线，而通过控制数码管的阳极电平来实现显示。
在实际应用中，需要根据具体的电路设计和要求选择合适的连接方式。
二、数码管的使用方法1. 控制方式数码管的控制方式可以通过直接控制每个数码管的阳极或阴极电平来实现。
通常使用集成电路或者单片机等来控制数码管的显示，这些控制器可以根据需要动态地控制数码管的亮灭和显示内容。
2. 显示内容数码管可以显示数字、字母以及其他符号。
不同的数码管布局和编码方式有所区别，使用时需要参考具体的数码管数据手册或者引脚连接图。
数字的显示是通过控制对应的数码管段亮灭实现，字母和符号的显示则需要根据具体编码方式进行设置。
3. 连接方法数码管的连接可以采用普通导线连接或者使用数字口扩展芯片等辅助控制器进行连接。
对于共阳极的数码管，需要将数码管的阳极连接到正电压（通常是Vcc），而每个数码管的阴极通过控制芯片或驱动电路来控制。
对于共阴极的数码管，需要将数码管的阴极连接到地线（GND），而每个数码管的阳极通过控制芯片或驱动电路来控制。
需要注意的是，连接数码管时应正确匹配各个引脚，确保信号传输的正确性。
三、使用示例以下是一个使用共阳极的4位数码管显示0-9的示例电路：1. 确定数码管的引脚分配，包括阳极和阴极的连接方案。
数码管的常见问题
【技术分享】数码管显示常见问题总结2015-03-30吴鉴鹰（原创）一、数码管显示原理二、我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。
所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED的亮灭来显示出不同的字形。
数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。
而共阳极就是将八个LED的阳极连在一起。
其原理图如下。
其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。
可以看出两个编码的各位正好相反。
如下图。
页脚内容1二、数码管出现暗红现象现象描述：单片机穿行口的范式0为同步移位寄存器方式，外接一个串入并出的移位寄存器，可以扩展为一个并行口。
但是发现数码管显示数据的时候，出现暗红现象。
电路连接图页脚内容2原因：数据在串行输出期间，输出允许控制端没有关闭，从而导致串口输出端不稳定产生暗红现象。
三、数码管闪烁1：动态扫描驱动的时候，时间调整的不对，时间太短，就会闪烁，时间太长，就会出玩不应该亮的位微亮，所以，这是调整延时时间的事2：有可能是程序要求这样闪烁吧，别说不可能，有时候在某些系统中，还故意设有这种功能。
3：即使用专用芯片，只要是扫描式的驱动，他也会闪烁，只是我们看起来不太明显。
4：如果从程序中讲的话，即使扫描时间合理，也有可能会因为程序的不合理性而出现闪动，这种情况一般为两种失误：a中断时间影响了扫描周期的时间，即中断时间长于扫描周期，就会出现闪烁b 闪烁的常用数据内存被快速更改后又改过来，属于寄存器的重复使用，这两种情况我都碰到过。
《数码管显示控制》课件
在工业自动化系统中，数码管显示控制用于实时显示各种参数和状态信息。
工业控制
智能家居
仪器仪表
在智能家居系统中，数码管显示控制用于显示温度、湿度、电量等家居环境信息。
在各种仪器仪表中，数码管显示控制用于显示测量结果和状态信息。
03
02
01
数码管显示控制原理
数码管显示控制发展趋势与展望
05Βιβλιοθήκη 智能化：随着人工智能和物联网技术的快速发展，数码管显示控制正朝着智能化方向发展。未来的数码管显示将具备自适应调节、智能识别等功能，能够根据环境和使用场景自动调整显示效果，提高用户体验。
更广泛的应用领域
随着技术的不断进步和应用领域的拓展，数码管显示控制将在更多领域得到应用。例如，在智能家居、智能交通、智能医疗等领域，数码管显示将发挥重要作用，提升人们的生活品质。
硬件需求
Arduino开发板、数码管显示模块、杜邦线等
详细描述：介绍如何使用STM32的HAL库，通过STM32的GPIO口来控制数码管的显示内容，实现更复杂的显示效果。
编程语言：C语言
实现功能：通过编程控制数码管显示更复杂的图案和动画效果。
硬件需求：STM32开发板、数码管显示模块、杜邦线等
总结词：基于STM32平台的编程实例
更高的显示效果
未来的数码管显示将具备更高的显示效果，包括更高的分辨率、更丰富的色彩、更低的延迟等，为用户提供更加清晰、逼真的视觉体验。
更强大的交互能力
未来的数码管显示将具备更强大的交互能力，能够实现更加自然、直观的交互方式，如手势控制、语音控制等，提升用户的操作体验。
更高效的生产工艺
随着生产工艺的不断改进和技术创新，未来的数码管显示将采用更加高效的生产工艺，降低成本，提高生产效率，进一步推动数码管显示控制的应用和发展。
数码管显示不稳定的解决方法
数码管显示不稳定的解决方法以数码管显示不稳定的解决方法为标题，写一篇文章数码管是一种常见的显示器件，广泛应用于各种电子设备中。
然而，在使用数码管的过程中，有时会遇到显示不稳定的问题，这给我们的使用带来了一定的困扰。
那么，面对这个问题，我们应该如何解决呢？要解决数码管显示不稳定的问题，我们需要了解显示不稳定的原因。
一般来说，数码管显示不稳定的原因有很多，比如电源波动、信号干扰、接触不良等。
下面，我将分别从这几个方面给大家介绍一些解决方法，希望对大家有所帮助。
电源波动是导致数码管显示不稳定的一个常见原因。
在使用数码管时，如果电源的电压不稳定，可能会导致数码管的亮度不均匀，甚至出现闪烁的情况。
为了解决这个问题，我们可以采取一些措施。
比如，可以使用稳压电源来提供稳定的电压，这样可以避免电源波动对数码管的影响。
另外，还可以加装电容滤波器，来减小电源波动对数码管的干扰。
信号干扰也是导致数码管显示不稳定的一个常见原因。
在使用数码管时，如果信号线受到干扰，可能会导致数码管显示不正确。
为了解决这个问题，我们可以采取一些措施。
比如，可以加装屏蔽罩，来减小外部信号对数码管的干扰。
另外，还可以采用差分信号传输方式，来提高信号的抗干扰能力。
此外，还可以加装滤波器，来滤除干扰信号。
接触不良也是导致数码管显示不稳定的一个常见原因。
在使用数码管时，如果数码管与控制电路之间的接触不良，可能会导致数码管显示不稳定。
为了解决这个问题，我们可以采取一些措施。
比如，可以检查数码管与控制电路之间的连接是否牢固，是否存在松动的情况。
如果存在松动，可以重新插拔连接线，确保连接牢固。
另外，还可以加装连接器，来提高连接的可靠性。
除了上述几个常见原因外，还有一些其他原因也可能导致数码管显示不稳定，比如温度变化、老化等。
针对这些原因，我们也可以采取一些相应的解决方法。
比如，可以采用温控装置，来控制温度的变化范围，从而减小温度变化对数码管的影响。
另外，还可以定期更换老化的数码管，来保证显示的稳定性。
LED数码管显示程序设计
选择合适的显示方式，如静态显示、动态显示等。
设计显示程序流程图
流程图设计
根据显示内容和方式，设计出相应的 程序流程图。
模块划分
将程序划分为不同的模块，以便于编 写和调试。
编写显示程序代码
代码编写
根据流程图，编写相应的程序代码。
代码优化
优化代码结构，提高程序执行效率。
调试与测试程序
调试
检查程序中是否存在错误或异常。
LED数码管显示程序设计
• LED数码管基础知识 • LED数码管显示程序设计基础 • LED数码管显示程序设计流程 • LED数码管显示程序设计实例 • LED数码管显示程序设计的常见问题
与解决方案 • LED数码管显示程序设计的未来发展
与展望
01
LED数码管基础知识
LED数码管简介
01
LED数码管是一种由多个LED发光 二极管组成的显示器件，通常用 于显示数字和某些字母。
编程语言
了解常用的编程语言，如 C语言、汇编语言等，以 便选择适合的编程语言进 行设计。
开发工具
了解常用的开发工具，如 编译器、调试器等，以便 选择适合的开发工具进行 设计。
LED数码管显示程序设计的编程语言基础
C语言基础
了解C语言的基本语法、数 据类型、控制结构等，以 便使用C语言进行程序设计。
数码管显示程序运行不稳定或出现错误
总结词
数码管显示程序运行不稳定或出现错误，可 能是由于硬件兼容性问题、程序代码错误或 系统资源不足等原因。
详细描述
检查硬件设备是否兼容，确保数码管与主控 制器等设备能够正常通信和协同工作。检查 程序代码中是否有逻辑错误或语法错误，导 致程序运行不稳定或出现错误。检查系统资 源是否充足，如内存、处理器等资源是否足
数码管焊接的温度范围
数码管焊接的温度范围1. 引言数码管是一种常见的电子显示器件，广泛应用于计时器、计数器、温度显示器等各种电子设备中。
在制作电子设备时，我们需要将数码管与电路板焊接在一起，以实现数字的显示功能。
然而，在进行数码管焊接时，温度是一个非常重要的因素。
本文将介绍数码管焊接的温度范围及其影响因素。
2. 数码管焊接的温度范围数码管焊接的温度范围是指在进行焊接过程中所使用的最适宜的温度区间。
过高或过低的温度都可能对数码管产生不利影响。
2.1 最低焊接温度最低焊接温度是指能够使得焊料充分熔化并与数码管引脚和电路板连接牢固所需的最低温度。
通常情况下，最低焊接温度为220摄氏度左右。
在这个温度下，焊料可以迅速熔化并形成均匀且牢固的连接。
2.2 最高焊接温度最高焊接温度是指在焊接过程中所能承受的最高温度。
超过最高焊接温度可能会导致数码管内部元件的损坏或烧毁。
一般来说，最高焊接温度为260摄氏度左右。
超过这个温度可能会引起焊点开裂、引脚变形等问题。
2.3 温度控制为了保证数码管焊接的质量和可靠性，需要对焊接温度进行精确控制。
常见的温度控制方式有以下几种：•烙铁调温：通过调节烙铁的加热功率和电压来控制焊接时的温度。
•红外线加热：使用红外线加热设备对整个焊接区域进行均匀加热，以达到所需的焊接温度。
•热风枪：利用热风枪产生的高温气流对焊接区域进行加热，以实现焊料的熔化和连接。
3. 影响数码管焊接温度范围的因素除了最低和最高焊接温度外，还有一些因素会影响数码管焊接的温度范围。
3.1 数码管封装材料数码管的封装材料对焊接温度范围有重要影响。
不同的封装材料具有不同的熔点和耐热性。
一般来说，常见的数码管封装材料如塑料、陶瓷等都能够在220-260摄氏度的温度范围内进行焊接。
3.2 焊接时间焊接时间也会对焊接温度产生影响。
如果焊接时间过长，即使在合适的温度下进行焊接，也可能造成数码管内部元件受热时间过长，导致损坏或失效。
因此，在进行数码管焊接时要控制好焊接时间，避免过长。
矩阵式键盘控制数码管显示
目录
CONTENTS
• 矩阵式键盘工作原理 • 数码管显示原理 • 矩阵式键盘控制数码管显示方案 • 矩阵式键盘控制数码管显示应用 • 矩阵式键盘控制数码管显示常见问题及
解决方案
01 矩阵式键盘工作原理
按键检测方式
直接检测法
通过直接检测按键是否按下，判断按键状态。
间接检测法
按键与数码管显示不匹配
01
总结词
按键与数码管显示不匹配是矩阵式键盘控制数码管显示中 常见的问题之一，表现为按下某个按键后数码管显示的内 容与预期不符。
02
详细描述
这可能是由于键盘编码与数码管显示编码不匹配导致的问题。 例如，按下数字键“1”，数码管却显示字母“A”。
03
解决方案
可以通过调整键盘编码与数码管显示编码的对应关系来解 决这个问题。具体来说，需要检查键盘编码与数码管显示 编码的映射关系，确保它们一一对应。同时，也需要检查 键盘扫描程序和数码管显示驱动程序的实现是否正确。
静态驱动
每个数码管的每个段都由一个独立的 I/O口控制，适用于数码管数量较少 的情况。
动态驱动
通过扫描方式逐个点亮数码管的各个 段，可以节省I/O口资源，适用于数码 管数量较多的情况。
03 矩阵式键盘控制数码管显 示方案
硬件连接方案
矩阵式键盘与微控制器连接
将矩阵式键盘的行和列连接到微控制器的输入/输出端口，以便读取按键状态。
优化显示逻辑
优化数码管显示的逻辑，例如使用动态扫描技术，减少数码管的亮灭时间，提高显示效果。
04 矩阵式键盘控制数码管显 示应用
电子密码锁
总结词
矩阵式键盘控制数码管显示在电子密码锁中应用广泛，能够实现密码输入、显示和安全 验证等功能。
两位数码管动态显示编程常见问题分析
两位数码管动态显示编程常见问题分析由于单片机技术的发展，才能使LED七段数码管能够在减少驱动器的情况下直接被驱动。
由于LED数码管显示技术的优势使得它被广泛应用在工业过程控制系统、智能仪表，智能产品等领域。
文章重点介绍了LED（light emission diode）数码管动态显示在编程中的常见问题分析。
标签：单片机；数码管；动态显示；问题分析1 动态显示1.1 动态显示的引入用数码管显示信息时，每个数码管至少需要8个I/O口，如果需要多个数码管，则需要太多的I/O口，而单片机的I/O口是有限的。
在实际应用中，一般采用动态显示的方式解决此问题。
即将所有位数码管的段选线并联在一起，由位选控制端决定数码管的工作状态。
多位数码管显示时应采用动态扫描方式。
1.2 动态显示的原理所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人感觉好像各位数码管同时都在显示。
动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。
2 两位数码管动态显示编程常见问题分析文章主要针对实现两位数码管显示24进制数的功能，即显示的数据范围为00～23。
在PROTEUS中选用的单片机的类型为AT89C51，7个电阻组成的排阻和2位共阴极的数码管。
两位数码管动态显示原理图如图1所示2.1 在KEIL软件使用时易出现的问题（1）在KEIL软件中使用小写的p0～p3。
KEIL软件编程时应注意区分字母的大小写。
在端口P0～P3应用时均使用大写字母，如sbit led=P2 ；因为在“regx51.h”文件中寄存器位置定义分别为“sfr P0= 0x80；”，“sfr P1=0x90；”“sfr P2= 0xA0；”“sfr P3 = 0xB0；”。
（2）添加.c文件不成功。
若是.c文件没有找到指定的存储位置，而是手动输入的名字，则在Keil软件中显示如：。
若是.c文件为空，说明在工程上添加.c 文件不成功。
数码管的常见问题
【技术分享】数码管显示常见问题总结2015-03-30吴鉴鹰（原创）一、数码管显示原理我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。
所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED的亮灭来显示出不同的字形。
数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED的另一端高电平，它便能点亮。
而共阳极就是将八个LED的阳极连在一起。
其原理图如下。
其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。
显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。
数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。
可以看出两个编码的各位正好相反。
如下图。
二、数码管出现暗红现象现象描述：单片机穿行口的范式0为同步移位寄存器方式，外接一个串入并出的移位寄存器，可以扩展为一个并行口。
但是发现数码管显示数据的时候，出现暗红现象。
电路连接图原因：数据在串行输出期间，输出允许控制端没有关闭，从而导致串口输出端不稳定产生暗红现象。
三、数码管闪烁1：动态扫描驱动的时候，时间调整的不对，时间太短，就会闪烁，时间太长，就会出玩不应该亮的位微亮，所以，这是调整延时时间的事2：有可能是程序要求这样闪烁吧，别说不可能，有时候在某些系统中，还故意设有这种功能。
3：即使用专用芯片，只要是扫描式的驱动，他也会闪烁，只是我们看起来不太明显。
4：如果从程序中讲的话，即使扫描时间合理，也有可能会因为程序的不合理性而出现闪动，这种情况一般为两种失误：a中断时间影响了扫描周期的时间，即中断时间长于扫描周期，就会出现闪烁b闪烁的常用数据内存被快速更改后又改过来，属于寄存器的重复使用，这两种情况我都碰到过。
数码管的常见失效模式与机理
数码管的常见失效模式与机理数码管的常见失效模式与机理一、数码管的失效分为二类：一类失效是由数码管本身的固有可靠性问题引起的，是由于数码管在设计或生产工艺中存在问题，留下潜在隐患，当数码管上机使用一段时间后，在外界各种应力的作用下，最终发生失效。
另一类失效是由于用户选型或使用不当，造成数码管失效。
本文介绍数码管常见的失效模式，并对失效机理进行分析，对生产、选择和使用数码管有一定参考价值。
二、数码管的常见失效模式及机理分析一般数码管采用强驱动CMOS集成电路与LED数码管相组装的工艺结构，它由寄存器、译码驱动器、数码管三部分构成，把BCD码的寄存、译码驱动、LED显示三合为一。
数码管的常见失效模式有以下几种：1、数码管某一“字段”不亮或闪烁不定数码管出现这种失效现象，大多由生产工艺问题引起。
以CL012数码管为例来进行分析。
CL012数码管原始失效现象是“2”、“5”、“6”显示不正确，“8”上段不显示。
以下是失效机理分析。
对CL012进行测试分析，发现（4）端、（11）端时通时断，受机械振动力及温度冲击影响最大。
将CL012模块解剖后进一步分析，发现导致数码管失效的主要原因是工艺问题。
集成电路管腔里有红色硬性有机固化剂，压焊丝深埋在固化剂中，当集成电路受到温度冲击时，压焊丝与固化剂的热胀冷缩不匹配，产生应力并拉断压焊丝，由于固化剂的固定作用，在热应力和振动冲击力作用下，开路点有时还会瞬时接通。
因此，集成电路管腔里不能填充固化物，应采用“空封”工艺。
2、数码管闩锁烧毁在数码管中，将寄存器和译码驱动器集成在一个芯片上，采用CMOS工艺制成，当数码管输入端受到较大电浪涌冲击时，CMOS电路会发生闩锁并烧毁电路。
3、数码管静电损伤由于数码管采用CMOS电路驱动，因此它是静电敏感器件，在使用中一定要注意防静电损伤。
静电对数码管损伤具有电压高、电流小、时间短的特点，而且是在不知不觉中发生的，静电放电常常会造成CMOS 管的栅击穿以及输入端对地漏电。
4位共阴极数码管
4位共阴极数码管4位共阴极数码管，是一种常见的数字显示器件。
它由四个共阴极的数码管组成，每个数码管可以显示0-9中的一个数字。
这种数码管广泛应用于各种电子设备中，如计算器、电子钟、电子秤等。
本文将介绍4位共阴极数码管的工作原理、使用方法以及一些常见问题。
让我们来了解一下4位共阴极数码管的工作原理。
共阴极数码管的每个数码管都有7个发光二极管组成，分别用来显示数字的各个线段。
这七个线段分别是a、b、c、d、e、f、g，每个线段都有一个对应的引脚。
当对应的引脚接通时，相应的线段就会发光，从而显示出数字。
通过控制每个数码管的引脚状态，就可以显示任意数字。
接下来，我们来讨论一下4位共阴极数码管的使用方法。
首先，需要将数码管的共阴极引脚连接到地线，以保证数码管的正常工作。
然后，将每个数码管的引脚连接到控制芯片或者微控制器的输出引脚。
通过控制这些引脚的高低电平，就可以控制每个数码管显示的数字。
通常情况下，需要使用多个引脚来控制4位共阴极数码管的显示，因此需要根据具体的控制芯片或者微控制器的引脚数量来确定连接方式。
在实际应用中，我们经常会遇到一些与4位共阴极数码管相关的问题。
下面是一些常见问题及解决方法：1. 数码管显示不正常：如果数码管显示的数字与预期不符，首先要检查数码管的引脚连接是否正确，并确保控制芯片或者微控制器的输出引脚工作正常。
另外，还要注意数码管的电源供电是否稳定。
2. 数字显示不清晰：如果数码管显示的数字模糊不清，可能是由于数码管的亮度不足。
可以通过调节控制芯片或者微控制器输出引脚的电压或者使用外部电阻来调节数码管的亮度。
3. 显示多位数：4位共阴极数码管通常只能显示一位数字，但是可以通过快速的切换数码管的显示来实现多位数的显示。
可以使用定时器或者延时函数来控制数码管的显示切换。
4. 数码管显示的数字闪烁：如果数码管显示的数字闪烁不定，可能是由于控制芯片或者微控制器的输出频率不稳定。
可以通过使用稳定的时钟源或者增加滤波电容来解决这个问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【技术分享】数码管显示常见问题总结
20１５—0３-30吴鉴鹰(原创)
一、数码管显示原理
我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。
所谓的八段就是指数码管里有八个小LＥD发光二极管，通过控制不同的LED的亮灭来显示出不同的字形.数码管又分为共阴极和共阳极两种类型,其实共阴极就是将八个ＬED的阴极连在一起,让其接地，这样给任何一个LED的另一端高电平，它便能点亮。
而共阳极就是将八个LED的阳极连在一起。
其原理图如下。
其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正５伏电源。
一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管,它们的段选线(即ａ，b，c，d,e，f,g，ｄp）连在一起，而各自的公共端称为位选线。
显示时,都从段选线送入字符编码，而选中哪个位选线,那个数码管便会被点亮。
数码管的８段,对应一个字节的8位,ａ对应最低位,ｄｐ对应最高位。
所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3ｆ;共阳数码管的字符编码为１１０0０000，即０xｃ0。
可以看出两个编码的各位正好相反.如下图。
二、数码管出现暗红现象
现象描述:
单片机穿行口的范式0为同步移位寄存器方式,外接一个串入并出的移位寄存器,可以扩展为一个并行口。
但是发现数码管显示数据的时候，出现暗红现象。
电路连接图
原因：数据在串行输出期间,输出允许控制端没有关闭，从而导致串口输出端不稳定产生暗红现象。
三、数码管闪烁
１:动态扫描驱动的时候，时间调整的不对,时间太短,就会闪烁,时间太长，就会出玩不应该亮的位微亮,所以，这是调整延时时间的事ﻫ2：有可能是程序要求
这样闪烁吧,别说不可能，有时候在某些系统中，还故意设有这种功能.
3:即使用专用芯片，只要是扫描式的驱动，他也会闪烁，只是我们看起来不太明显。
4：如果从程序中讲的话，即使扫描时间合理，也有可能会因为程序的不合理性而出现闪动，这种情况一般为两种失误:a中断时间影响了扫描周期的时间,即中断时间长于扫描周期，就会出现闪烁 b闪烁的常用数据内存被快速更改后又改过来，属于寄存器的重复使用，这两种情况我都碰到过。
四、数码管亮度不一致
现象：动态显示一连几个数码管,有的亮有的暗
ﻫ原因：
1、用单片机IO口驱动三极管从而去驱动数码管，三家管基极电阻选取不正常，三极管导通程度不一样，对于显示不同值时所需电流不同,当显示所需电流小的数字,显示比较亮，显示所需电流大的数字,三家管导通不彻底,从而每一个LEＤ上的电路偏小从而偏暗。
比如:每一个ＬＥD所需电流10０mA,但是在三家管最大限度导通最大电流只能有
500mA，则在数字5以下显示明亮,在5以上显示较暗。
2、动态数码管显示，两个数码管刷一次的间隔不一样,比如图中数码管1和数码管2刷屏间隔时间不一样，从而亮度也不一样。
