数码管静态显示
简要描述数码管的静态显示方式和动态显示方式
简要描述数码管的静态显示方式和动态显示方式数码管是一种常见的数字显示器件，它由多个发光二极管组成。
数码管广泛应用于各种仪器、仪表以及数码钟表等领域，方便人们对数字进行直观的观察。
数码管的显示方式可以分为静态显示和动态显示两种。
一、静态显示方式：静态显示方式是指在任意时刻，只有某一个数码管被点亮，显示对应的数字。
在静态显示模式下，每个数码管都有一个对应的驱动电路，通过给驱动电路加电来点亮相应的数码管。
这种方式显示的数字清晰、稳定，但相对来说比较耗能。
静态显示常用于对显示要求较高、静止不动的场合。
二、动态显示方式：动态显示方式是指通过快速切换多个数码管的点亮状态来显示一个完整的数字。
通常一次只有一个数码管被点亮，然后迅速关闭，接着点亮下一个数码管，如此循环往复，以达到显示多个数字的目的。
动态显示通过控制每个数码管点亮的时间片段，用肉眼看到的是所有数字都在不断刷新，形成一个连续的显示效果。
动态显示方式能够节省能源，适用于显示频繁切换的场合。
动态显示方式还可以分为多路复用和直接显示两种。
1. 多路复用动态显示方式：多路复用动态显示方式是指通过在每一个时间片段内，依次对每个数码管进行点亮，以形成数字的显示效果。
在每个时间片段内，通过给对应的驱动电路加电，在该时间段内点亮对应的数字。
通过快速地在不同的时间片段内切换数码管的点亮状态，人眼可以看到所有数字的完整显示。
这种方式能够降低驱动电路的复杂度，适用于需要显示较多位数的场合。
2. 直接显示动态显示方式：直接显示动态显示方式是指通过在每一个时间片段内，同时点亮多个数码管，以形成数字的显示效果。
在每个时间片段内，通过给对应的驱动电路加电，在该时间段内点亮多个数码管。
通过快速地在不同的时间片段内切换多个数码管的点亮状态，人眼可以看到所有数字的完整显示。
这种方式增加了驱动电路的复杂度，但能够提高数字的亮度，适用于需要显示较亮的数字的场合。
总结：数码管的静态显示方式和动态显示方式各有特点，适用于不同的场合。
数码管静态显示和动态显示原理
两位共阴数码管静态显示电路图
动态显示
动态显示旳特点是将全部位数码管旳段选线并联在一起，由位 选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示。所谓 动态扫描显示即轮番向各位数码管送出字形码和相应旳位选，利用发 光管旳余辉和人眼视觉暂留作用，使人旳感觉好像各位数码管同步都 在显示。显示屏旳亮度既与导通电流有关，也与点亮时间和间隔时间 旳百分比有关。调整电流和时间参数，可实现亮度较高较稳定旳显示。 动态显示旳亮度比静态显示要差某些，所以在选择限流电阻时应略不 不不大于静态显示电路中旳。若显示屏旳数目不不不大于8位，则控 制显示屏公共极电位只需8位口（称为位选口），控制各位显示屏所 显示旳字形也需一种8位口（成为段选口）。
八位一体共阴数码管动态显示电路图
74HC573锁存器旳使用
共阴型数码管编码措施
共阴极字形“ 0 0 1 1 0
g f com a b a
fgb ed c
dp
e d com c dp
LED数码显示方式及电路
静态显示方式 LED显示屏工作方式有两种：静态显示方式和动态显示 方式。静态显示旳特点是每个数码管旳段选必须接一种8位 数据线来保持显示旳字形码。当送入一次字形码后，显示字 形可一直保持，直到送入新字形码为止。这种措施旳优点是 占用CPU时间少，显示便于监测和控制。缺陷是硬件电路比 较复杂，成本较高。
第3讲 数码管静态显示和动态显示原理
▪ 数码管显示出字符原理 ▪ 数码管显示字符编码 ▪ 数码管静态显示电路和原理 ▪ 数码管动态显示电路和原理 ▪ 74HC573锁存器旳使用
显示屏及其接口
单片机系统中常用旳显示屏有： 发光二极管LED(Light Emitting Diode)显示屏、
实验03静态数码管显示
实验三 静态数码管显示一.实验目的 1.了解数码管内部电路结构； 2.学习7段数码管显示译码器的设计； 3. 学习LPM 兆功能模块的调用。
二. 准备知识为了对数字电路进行控制、直观观察数字电路的设计结果，CPLD/FPGA 器件往往要和一些外部接口电路相连，前面实验中实验的二极管、DIP 开关、脉冲信号源等都属于外部接口电路。
在编译前我们进行的锁定管脚，就是把设计电路（元件）的数字信号输入、输出连到相应的CPLD/FPGA 器件管脚；而CPLD/FPGA 器件的一些管脚在硬件上和外部的接口电路相连；这样就把设计的输入、输出管脚和外部的接口电路相通，以便对电路进行控制(输入)、观察结果(输出)。
通常的外部接口电路有：二极管、7VGA 接口、鼠标接口、键盘、时钟信号接口、A/D 接口、D/A 接口、UART 接口、I 2C 控制器接口等其它数字信号接口。
数码管LED 显示是工程项目中使用广泛的一种输出显示器件。
从数码管的个数上数码管分为单联和多联，单联数码管的封装结构如图3.1所示；从电路连接上数码管分为共阳极和共阴极2种，共阴极数码管是将8个发光二极管的阴极连接在一起作为公共端，如图3.2所示；而共阳极数码管是将8个发光二极管的阳极连接在一起作为公共端，如图3.3所示。
公共端通常称为位码或选通位，而将其它8位称为段码。
底部管脚 上部结构图数码管的e 、d 、c 、b 、a 。
我们以图3.3所A11脚为低电平，这样发光二极1”，就需要位码为高电平，BC 段码为低电平，正向导通而发光，而其他的段码为高电平，无电流通过不发光。
故8位段码的需要赋二进制值为“00000011”，位码赋值为高电平，这就是所谓的“译码”。
位码使用了三极管。
从硬件电路原理图上可知，FPGA 器件的IO 管脚为低电平时，数码管的位码管脚为高电平，导通。
本实验通过分频器得到1Hz 的时钟信号，加载于4位计数器的时钟输入端。
计数器循环输出0~9、A~F 共16个数。
数码管静态显示和动态显示原理
数码管静态显示和动态显示原理数码管是一种常见的显示设备，它由多个发光二极管（LED）组成，通过控制每个LED的点亮与否，可以显示数字、字母、符号等。
数码管的显示方式主要分为静态显示和动态显示两种。
静态显示即直接将需要显示的数字发送给数码管进行显示。
实现静态显示的原理是通过控制LED的正向电流，使其发光。
1.显示单个数码管静态显示一位数码管时，需要将需要显示的数字转换为对应的二进制编码，并通过控制数码管的引脚，将对应的编码信号送到数码管，从而点亮对应的LED。
LED管的引脚包括共阳（正）端和共阴（负）端，需要根据具体的数码管类型，将对应的编码信号送到相应的引脚上。
例如，常见的共阳数码管，其引脚对应的编码信号如下表所示：数码管编码，a，b，c，d，e，f，g，DOT二进制值，1，2，4，8，16，32，64，128我们可以选择使用并口或者串口的方式，将对应的编码信号通过控制引脚进行发送，从而实现对数码管的显示。
2.显示多位数码管如果需要显示多位数码管，可以依次控制每个数码管的引脚，逐个显示数字。
例如，如果需要显示一个四位的数字，可以选择多个数码管，然后依次对每个数码管进行静态显示。
对于多位数码管，如果静态刷新频率较低，人眼会觉得显示闪烁。
因此，在静态显示中，通常需要使用较高的刷新频率，以使得显示效果更加稳定。
动态显示是指通过间歇性显示不同的位数，从而实现连续显示的效果。
动态显示的原理是通过快速的切换不同的位数，让人眼产生连续显示的错觉。
1.时分复用最常见的动态显示原理是时分复用技术，即通过快速的切换不同的位数，以使得数码管在较短的时间内完成多个位数的显示。
例如，对于一个四位数码管的显示，可以快速切换每个数码管的引脚，使得数码管按照一定的频率逐个显示不同的数字。
实现时分复用的关键是要保证刷新频率足够高，以至于人眼无法察觉到刷新的效果。
2.位数切换在时分复用中，需要对每个数码管进行位数的切换，以显示对应的数字。
数码管静态显示

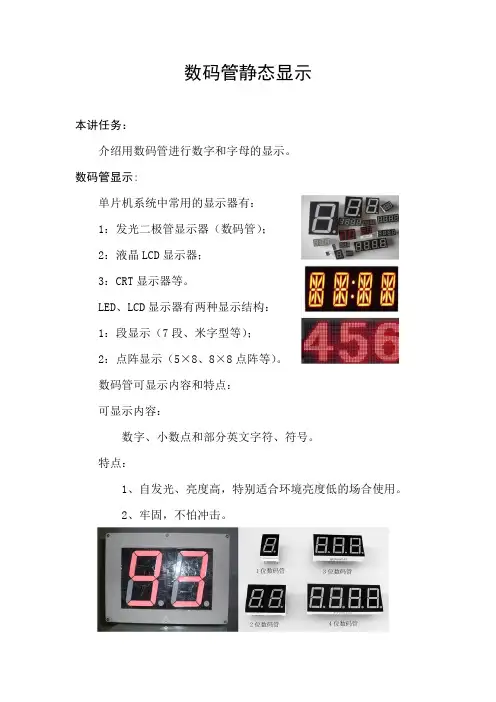

数码管静态显示本讲任务：介绍用数码管进行数字和字母的显示。
数码管显示:单片机系统中常用的显示器有：1：发光二极管显示器（数码管）；2：液晶LCD 显示器；3：CRT 显示器等。
LED 、LCD 显示器有两种显示结构：1：段显示（7段、米字型等）；2：点阵显示（5×8、8×8点阵等）。
数码管可显示内容和特点：可显示内容： 数字、小数点和部分英文字符、符号。
特点：1、自发光、亮度高，特别适合环境亮度低的场合使用。
2、牢固，不怕冲击。
数码管的结构：数码管内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的亮暗组合成字符。
常见数码管有10根管脚。
其中COM为公共端，根据内部发光二极管的接线形式可分为共阴极和共阳极两种。
使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。
每段发光二极管需5～10mA的驱动电流才能正常发光，一般需加限流电阻控制电流大小。
数码管显示原理：LED数码管的 a～g 七个发光二极管。
加正电压的发光，加零电压的不能发光，不同亮暗的组合就能形成不同的字型，这种组合称为字型码。
共阳极和共阴极的字型码是不同的。
共阴数码管字形码表：0x3f ,0x06 ,0x5b ,0x4f ,0x66 ,0x6d ,0x7d ,0x07 ,0x7f ,0x6f , 0 1 2 3 4 5 6 7 8 90x77 ,0x7c ,0x39 ,0x5e ,0x79 ,0x71 ,0x00A B C D E F 不显示静态显示驱动：静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动。
静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动（要知道一个89S51单片机可用的I/O端口才32个），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。
数码管动态驱动：动态驱动常用于多个数码管同时显示数字或字母，是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。
静态数码管显示(可编程)
电子信息与自动化学院《可编程逻辑器件》实验报告学号：姓名：实验名称：数码管静态显示一、实验原理七段数码管是电子开发过程中常用的输出显示设备。
在实验系统中使用的是四个共阳极型七段数码管。
由于七段数码管公共端连接到VCC（共阳极型），当送入一次字形码后，显示字形可一直保持，直到送入新字形码为止。
图1数码管原理图图2程序设计大致流程图二、实验步骤1、打开QuartusII软件，新建一个工程然后创建一个Verilog File，打开VHDL编辑对话框进行编程；2、主要程序如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity JINGTAI isport (clk:in std_logic;x: out std_logic_vector(6 downto 0);y: out std_logic_vector(3 downto 0));end JINGTAI;architecture behave of JINGTAI issignal number :integer range 50000000 downto 0;signal count: std_logic_vector (1 downto 0);signal key: std_logic_vector (3 downto 0);beginy<="0000";PROCESS(clk)begin if clk'event and clk='1' then if number<50000000 thennumber <= number+1;else number <= 0;key <= key +1;end if;end if;end process;process(key)begincase key iswhen "0000" => x <= "1000000" ;when "0001" => x <= "1111001" ;when "0010" => x <= "0100100" ;when "0011" => x <= "0110000" ;when "0100" => x <= "0011001" ;when "0101" => x <= "0010010" ;when "0110" => x <= "0000010" ;when "0111" => x <= "1111000" ;when others => null;end case;end process;end behave;3、引脚锁定图3 引脚锁定三、实验结果仿真图如下：图4时序仿真图由以上可知，实验结果符合要求，则设计成功。
数码管的显示方式
数码管的显示方式有两种：静态显示和动态显示。
1．静态显示方式。
所谓静态显示就是指无论是多少位数码管，同时处于显示状态。
如图2.19所示。
图2.19 4个共阳极数数码管静态显示时的连接方式与显示状态当单片机系统中使用静态数码管显示时，需要在每一个数码管上添加一个锁存器，当需要某个数码管显示其他内容时，只需要修改与其相连的锁存器的值即可。
由图2.19中可以看出，当数码管处于静态显示方式时，所有位选线（数码管的公共端）连接在一起，而各个数码管的段选线（数码管上各笔段的引出线）是相互分离的。
静态显示的优点是：数码管显示无闪烁，亮度高，软件控制比较容易；缺点是：需要的硬件电路较多（每一个数码管都需要一个锁存器），如果在全国大学生电子设计竞赛中使用，将造成很大的不便，同时由于所有数码管都处于被点亮状态，所以需要的电流很大，当数码管的数量增多时，对电源的要求也就随之增高。
所以，在大部分的硬件电路设计中，很少采用静态显示方式。
2．动态显示方式。
所谓动态显示，是指无论在任何时刻只有一个数码管处于显示状态，每个数码管轮流显示。
如图2.20所示。
图2.20 4个共阴极数码管动态显示时的连接方式与显示状态由图2.20中可以看出，当数码管处于动态显示时，所有位选线分离，而每个数码管的各条段选线相连。
当需要显示数字或字符时，需要将所有数码管轮流点亮，这时对每个数码管的点亮周期有了一个较严格的要求：由于发光体从通入电流开始点亮到完全发光需要一定的时间，叫做响应时间，这个时间对于不同的发光材质是不同的，通常情况下为几百微秒，所以数码管的刷新周期（所有数码管被轮流点亮一次的时间）不要过短，这也与数码管的数量有关，一般的数码管的刷新周期应控制在5ms~10ms，即刷新率为200Hz~100Hz，这样既保证了数码管每一次刷新都被完全点亮，同时又不会产生闪烁现象。
动态显示的优点是：硬件电路简单（数码管越多，这个优势越明显），由于每个时刻只有一个数码管被点亮，所以所有数码管消耗的电流较小；缺点是：数码管亮度不如静态显示时的亮度高，例如有8个数码管，以1秒为单位，每个数码管点亮的时间只有1/8秒，所以亮度较低；如果刷新率较低，会出现闪烁现象；如果数码管直接与单片机连接，软件控制上会比较麻烦等。
单片机led数码管的静态控制显示方式实验报告
单片机led数码管的静态控制显示方式实验报告开发环境：
本实验使用的是Keil uV5，MCU为STC89C52RC，和四位数码管模块。
实验目的：
本次实验是静态控制数码管显示，目的是使用单片机控制四位数码管上显示一个数字。
实验准备：
硬件：STC89C52RC单片机模块，4位数码管模块；
软件：Keil uV51.3 + STC-ISP软件；
实验原理：
单片机控制数码管显示，需要使用三个管脚控制，分别为A，B，C，当A为高电平时，B和C同时为低电平时，这时显示第一个数字；当B为高电平时，A和C同时为低电平时，这时显示第二个数字；当C为高电平时，A和B同时为低电平时，这时显示第三个数字。
实验步骤：
1. 设计电路：确定STC89C52RC控制四位数码管控制连接。
2. 安装软件：安装Keil uV5以及STC-ISP软件。
3. 编程：根据原理进行程序编写，编写完整的显示代码，实现任意数字的显示。
4. 烧录：将编写的程序通过STC-ISP软件烧录，然后重新启动单片机。
5. 测试：当烧写完成，四位数码管显示正确且稳定时，表示实验测试成功。
实验结果：
实验成功，STC89C52RC控制四位数码管显示正确且稳定。
实验结论：
实验证明，基于STC89C52RC芯片，通过编写程序，可以实现不同数字或字母在四位
数码管上的显示，达到定量和定性的要求。
led数码管 静态显示 电路
LED数码管及其在静态显示电路中的应用1. 介绍LED数码管的基本概念LED数码管是一种由发光二极管(LED)组成的数字显示器件，通常用于显示数字和少量特殊字符。
它们可以在各种设备中被发现，包括数字时钟、仪表盘和计算器等。
LED数码管通常由7段或14段LED组成，每个LED代表显示数字中的一个线条或段。
2. 静态显示电路的基本原理静态显示电路是指在不改变显示内容的情况下，通过给显示器件（如LED数码管）加电来显示一组固定的数字或字符。
在静态显示电路中，LED数码管的每个段由一个控制开关来控制，当控制开关打开时，相应的LED亮起，反之则灭。
3. LED数码管在静态显示电路中的连接方式在静态显示电路中，LED数码管的连接方式通常采用共阳或共阴的方式。
共阳接法是指LED数码管的阳极均接在一起，通过接通对应的阴极来控制显示内容。
而共阴接法则是LED数码管的阴极均接在一起，通过接通对应的阳极来控制显示内容。
4. 静态显示电路中的驱动电路设计静态显示电路需要配合驱动电路来实现稳定的显示效果。
驱动电路通常包括译码器、锁存器和显示数据输入端等部分，通过这些部件能够将外部输入的数字信号转换成LED数码管需要的控制信号，从而实现对LED数码管的静态显示。
5. 对LED数码管静态显示电路的个人理解和观点静态显示电路中LED数码管的应用非常广泛，不仅可以用于数字显示，还可以结合其他传感器等模块来实现更为复杂的功能。
在设计静态显示电路时，需要考虑电路的稳定性、功耗以及显示效果等因素，以确保显示效果的同时也保证电路的可靠性和稳定性。
6. 总结LED数码管在静态显示电路中的应用是一种常见且重要的应用场景。
通过合理的连接方式和驱动电路设计，能够实现稳定、清晰的数字显示效果，为各种电子设备的显示提供了便利和可靠性。
通过这篇文章的撰写，我对LED数码管在静态显示电路中的原理和应用有了更深入的了解。
希望这篇文章也能够帮助读者更好地理解LED数码管及其在静态显示电路中的应用。
简要描述数码管的静态显示方式和动态显示方式
简要描述数码管的静态显示方式和动态显示方式数码管是一种常见的数字显示设备，广泛应用于各种计数、计时、测量等数字显示场景。
数码管的显示方式主要分为静态显示和动态显示两种。
静态显示是指在一段时间内，数码管的每一位显示的数字保持不变。
这种显示方式简单直观，适合单个数字的显示。
静态显示通常采用共阴极或共阳极的数码管。
在共阴极的数码管中，所有的阴极端均连接在一起，而七段数码管的七段LED共阳极加电，使得每一位数字能够在给定的电压下点亮。
静态显示通过改变每一位数字对应的LED的亮灭状态来显示不同的数字。
例如，在显示数字2时，将数码管的第2位点亮（或者熄灭），其他位保持熄灭（或者点亮），就能实现数字2的显示。
动态显示是指在一段时间内，数码管的每一位显示的数字按照一定的时间顺序不断变化。
通过快速地轮流显示不同数字，可以实现多个数字的同时显示。
动态显示通常采用共阳极的数码管。
在动态显示中，数码管的每一位数字通过快速切换的方式显示，使得人眼有一种连续的感觉。
例如，在一个四位数码管中显示时间，可以将每一位数字的显示时间设定为几毫秒，然后按照设定的时间顺序切换每一位数字的显示。
这样，人眼看到的效果就是四个数字同时显示出来。
静态显示和动态显示各有适用的场景。
静态显示适用于杂乱信息较少、每次显示一个数字的场景，如计量、测量等。
而动态显示适用于需要同时显示多个数字的场景，比如显示时间、温度等。
同时，动态显示也可以通过频率的调整，实现变化的效果，如电子钟中的闪烁冒号。
总之，无论是静态显示还是动态显示，数码管都是一种非常便捷、可靠的数字显示设备。
其显示方式灵活多样，能够适应不同的显示需求。
无论是在家庭生活中还是工业领域中，数码管都发挥着重要的作用。
数码静态显示实训报告
一、实训目的通过本次实训，掌握数码管的基本工作原理，学习如何使用51单片机控制数码管进行静态显示，并了解静态显示的优缺点及在实际应用中的注意事项。
二、实训原理数码管是一种常用的显示器件，由多个发光二极管（LED）组成。
根据连接方式的不同，数码管可分为共阴极和共阳极两种类型。
共阴极数码管的段码共用负极，高电平点亮；共阳极数码管的段码共用正极，低电平点亮。
静态显示是指每个数码管的每个段码都由单片机的I/O口进行驱动，或使用BCD码二-十进位转换器进行驱动。
静态显示的优点是编程简单，显示亮度高，但缺点是占用I/O口多。
三、实训步骤1. 硬件连接：- 将共阴极数码管的段码（a-g、dp）连接到单片机的P0口。
- 将数码管的共阴极连接到单片机的GND。
- 将数码管的正极连接到单片机的VCC。
2. 软件设计：- 编写程序，定义数码管显示数字的字形码。
- 使用循环语句控制数码管依次显示0~9的数字。
- 使用延时函数实现数字显示的切换。
3. 程序代码：```c#include <reg51.h>// 定义数码管字形码，共阴极unsigned char code digit_code[10] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--)for (j = 110; j > 0; j--);}void main() {unsigned char i;while (1) {for (i = 0; i < 10; i++) {P0 = digit_code[i]; // 显示数字delay(500); // 延时}}}```4. 测试与调试：- 将程序烧录到单片机中。
- 连接数码管，观察数码管是否能够依次显示0~9的数字。
数码管静态显示
I/O(1)
I/O(2)
I/O(3)
I/O(4)
dp g f e d c b a dp g f e d c b a dp g f e d c b a dp g f e d c b a
COM
COM
COM
COM
4个图LED7-组5 合LE的D静静态态显显示方示式电路
GND
5
静态驱动的优缺点： 优点是编程简单，显示亮度高； 缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8＝40根I/O端口
1 0 0 1 1 0 0 1 R8
R7 R6 R5 R4 R3 R2 R1
1kΩ
P0.7 1
1kΩ
P0.6 0
1kΩ
P0.5 0
1kΩ 1kΩΒιβλιοθήκη P0.4 1 P0.3 1
与单片机相连
1kΩ
P0.2 0
1kΩ 1kΩ
P0.1 P0.0
0
1
10
3.静态显示驱动
4
静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机 的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。
2.数码管与单片机接线（以LN3161BS为例）
3
Vcc
2 6
3
1
com
com
a
f
b
g
e
c
d
h
abcdefgh
LN3161BS引脚结构图
它有10个管脚，2个内部相连的com端1 和6，8个位选端。
LN3161BS测试电路
将段选端a～h连接到单片机的P0口，则 通过程序即可控制字段的亮灭。
7
4
数码管静态显示实验
1、根据LED数码管连接电路（电路中U1是74LS244作为段码驱动电路；U5和U4是SN75452，与非门，作为位选信号电路），编写实验程序，实现1位数码管的静态显示，要求：内容为0~9循环显示。
2、接线方案：
P10~P17/51单片机 接 a、b…dp/数码管；
P2.0~P2.3/51单片机 接 s1~s4/数码管。
单 片 机实验报告
通信工程系13班（2016年5月19日 ）
姓名学号31130
实验题目：数码管静态显示实验
实验目的：
1.掌握8051单片机与七段LED数码管连接的设计方法；
2.掌握LED数码管静态显示的编程方法。
实验仪器：
51单片机、LED数码管
实验原理：
LED数码管静态显示的显示程序简单，显示亮度高，但所需的I/O端口较多，并且功耗较大。所以静态显示常用在显示位数较少的系统中。下表为共阴极LED数码管的段码表
实验步骤：
1.连接串行通信电缆盒电源线；
2.将C51单片机核心板上的三个开关分别拨到“独立”、”运行”“单片机”；
3.打开实验箱上的电源开关。
4.利用KeilC51创建实验程序，并进行编译生产后缀为.HEX的文件；
5.利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；
6.观察实验现象，并记录。若实验现象有误请重复第5、6步。
实验程序：
实验结果：
任课老师评语：
签名：__________
日期_____Leabharlann __月__
