三极管简单用用

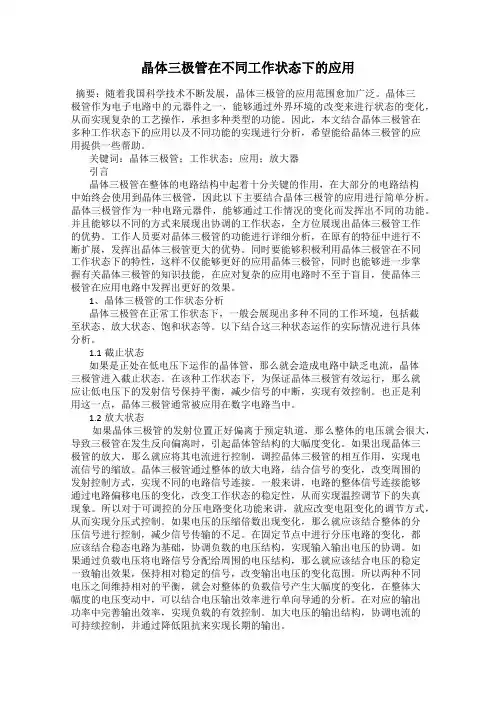

晶体三极管在不同工作状态下的应用
晶体三极管在不同工作状态下的应用摘要：随着我国科学技术不断发展，晶体三极管的应用范围愈加广泛。
晶体三极管作为电子电路中的元器件之一，能够通过外界环境的改变来进行状态的变化，从而实现复杂的工艺操作，承担多种类型的功能。
因此，本文结合晶体三极管在多种工作状态下的应用以及不同功能的实现进行分析，希望能给晶体三极管的应用提供一些帮助。
关键词：晶体三极管；工作状态；应用；放大器引言晶体三极管在整体的电路结构中起着十分关键的作用，在大部分的电路结构中始终会使用到晶体三极管，因此以下主要结合晶体三极管的应用进行简单分析。
晶体三极管作为一种电路元器件，能够通过工作情况的变化而发挥出不同的功能。
并且能够以不同的方式来展现出协调的工作状态，全方位展现出晶体三极管工作的优势。
工作人员要对晶体三极管的功能进行详细分析，在原有的特征中进行不断扩展，发挥出晶体三极管更大的优势。
同时要能够积极利用晶体三极管在不同工作状态下的特性，这样不仅能够更好的应用晶体三极管，同时也能够进一步掌握有关晶体三极管的知识技能，在应对复杂的应用电路时不至于盲目，使晶体三极管在应用电路中发挥出更好的效果。
1、晶体三极管的工作状态分析晶体三极管在正常工作状态下，一般会展现出多种不同的工作环境，包括截至状态、放大状态、饱和状态等。
以下结合这三种状态运作的实际情况进行具体分析。
1.1截止状态如果是正处在低电压下运作的晶体管，那么就会造成电路中缺乏电流，晶体三极管进入截止状态。
在该种工作状态下，为保证晶体三极管有效运行，那么就应让低电压下的发射信号保持平衡，减少信号的中断，实现有效控制。
也正是利用这一点，晶体三极管通常被应用在数字电路当中。
1.2放大状态如果晶体三极管的发射位置正好偏离于预定轨道，那么整体的电压就会很大，导致三极管在发生反向偏离时，引起晶体管结构的大幅度变化。
如果出现晶体三极管的放大，那么就应将其电流进行控制，调控晶体三极管的相互作用，实现电流信号的缩放。
s8550三极管 (2)
s8550三极管1. 引言S8550三极管是一种小功率PNP型晶体管，广泛应用于各种电子电路中。
本文将介绍S8550三极管的基本特性、引脚说明以及应用案例。
2. 基本特性S8550三极管的主要技术参数如下：•极性：PNP型•最大集电极电流（IC）：700mA•最大收集极-基极电压（VCBO）：40V•最大集电极-发射极电压（VCEO）：25V•最大基极-发射极电压（VEBO）：5V•最大功率（P）：625mW•最大温度（TJ）：150℃3. 引脚说明S8550三极管的引脚如下所示：----B | | C| |E | |----•B：基极（Base）•C：集电极（Collector）•E：发射极（Emitter）4. 应用案例S8550三极管由于其小功率特性，适用于许多电子电路中，以下是一个简单的应用案例：使用S8550三极管实现亮度调节。
4.1 原理图----V1 | | C| |---- R1 ---- LEDE | |----4.2 说明•通过电阻R1限制电流，以实现LED的亮度调节。
•通过控制输入电压V1的大小，改变电流流过R1，进而改变LED的亮度。
4.3 注意事项•确保输入电压V1不超过S8550三极管的最大集电极-基极电压（VCBO）。
•根据实际要求选择合适的电阻值R1，以控制LED的亮度在合适范围内。
5. 结论S8550三极管是一种小功率PNP型晶体管，具有较高的集电极电流和较低的最大功率，适用于各种电子电路中。
在设计和应用中，需要根据其特性和引脚说明进行正确的选型和连接，方能发挥其最佳性能。
以上是关于S8550三极管的简要介绍及应用案例。
单三极管led闪烁电路
单三极管led闪烁电路1.引言1.1 概述单三极管LED闪烁电路是一种简单而有效的电路设计，可以通过控制电流的流动来实现LED灯的闪烁效果。
在这个电路中，我们使用了一个三极管来控制电流的开关，并使LED灯以一定的频率闪烁。
本文旨在介绍单三极管LED闪烁电路的原理和构建步骤。
首先，我们将详细解释单三极管LED闪烁电路的原理，包括三极管的工作原理和电流的流动方式。
然后，我们将提供一个步骤指南，帮助读者设计和构建自己的单三极管LED闪烁电路。
单三极管LED闪烁电路具有许多应用和优点。
首先，它可以被广泛应用于各种电子设备中，例如数码钟、信号指示灯以及装饰照明等。
其次，相较于其他复杂的LED驱动电路，单三极管LED闪烁电路的设计简单易懂，制作成本较低。
此外，该电路还具有良好的稳定性和可靠性，能够在长时间使用过程中保持稳定的工作状态。
展望未来，随着技术的不断进步，我们可以预见单三极管LED闪烁电路将会不断发展和改进。
可能会出现更小型化、更高效能与更具可扩展性的电路设计。
此外，随着人们对绿色环保和节能的需求不断增加，未来单三极管LED闪烁电路也将会更加注重能源的有效利用和环境友好型设计。
通过本文的阅读，读者将可以更加深入地了解单三极管LED闪烁电路的概念、原理和应用。
同时，通过掌握构建该电路的步骤，读者将能够自己设计和实现单三极管LED闪烁电路。
希望本文能够为读者提供有关单三极管LED闪烁电路的全面指导，并启发读者在该领域进行更深入的研究和创新。
1.2 文章结构本文将围绕单三极管LED闪烁电路展开详细讨论。
文章结构包括以下几个部分：1. 引言：在本部分，我们将对单三极管LED闪烁电路的概述进行介绍。
首先，我们将说明LED闪烁电路的基本原理以及其在实际应用中的广泛应用。
接下来，我们将给出本文的目的和意义，以便读者更好地理解和把握文章的内容。
2. 正文：本部分将详细介绍单三极管LED闪烁电路的原理，并进一步探讨如何设计和构建这样的电路。
三极管npn用法
三极管npn用法
三极管NPN的使用方法：
NPN型三极管在用于开关状态时，大都是发射极接地，集电极接高电平，基极接控制信号。
当程序给P1.0一个低电平0，这时e极还是5V，于是e和b之间产生了压差，三极管e和b之间也就导通了，三极管e和b之间大概有0.7V的压降，那还有（5-0.7）V的电压会在电阻R47上。
这个时候，e和c之间也会导通了，那么LED小灯本身有2V的压降，三极管本身e和c之间大概有0.2V的压降，我们忽略不计。
那么在R41上就会有大概3V的压降，可以计算出来，这条支路的电流大概是3mA，可以成功点亮LED。
此外，还有一种PNP型三极管。
其工作原理与NPN相反。
具体来说，PNP的发射极（e）接高电平，集电极（c）接低电平，基极（b）接控制信号。
用e-b的电流（Ib）控制e-c的电流（Ic），e极电位最高，且正常放大时通常c极电位最低。
同理，NPN型三极管的放大倍数在100时，当Ib（基极电流）为1mA时，就允许100mA的电流通过Ice。
以上信息仅供参考，如有需要建议查阅相关文献或咨询专业人士。
光敏三极管结构
光敏三极管结构光敏三极管是一种基于光电效应的电子元器件，常用于光电传感、光电转换和光信号放大等应用中。
它的结构简单，由P型半导体、N型半导体和P型半导体组成，具有敏感度高、响应快、抗干扰能力强等特点。
光敏三极管的主要结构包括发射极、基极和集电极。
发射极为P型半导体，基极为N型半导体，集电极为P型半导体。
发射极和基极之间形成一个PN结，基极和集电极之间形成一个PN结，这两个PN结共同构成了光敏三极管的结构。
光敏三极管的工作原理是基于光电效应的。
当光照射到光敏三极管的发射极和基极之间的PN结上时，光子的能量会将PN结中的电子激发，使其跃迁到价带中，形成电子空穴对。
由于PN结的特殊结构，电子空穴对会在PN结中分离，电子向基极方向移动，空穴向发射极方向移动。
这样就产生了电流，即光敏三极管的输出信号。
光敏三极管的输出信号与光照强度呈正比关系，光照强度越大，输出信号越强。
在光照强度不变的情况下，光敏三极管的输出信号也会受到温度、电压等影响。
因此，在实际应用中，需要对光敏三极管进行校准和调整，以保证输出信号的准确性和稳定性。
光敏三极管具有敏感度高、响应快、抗干扰能力强等优点，因此在光电传感、光电转换和光信号放大等领域得到了广泛应用。
例如，在光电传感领域，光敏三极管可以用于检测光线的强弱，实现光的定量检测；在光电转换领域，光敏三极管可以将光信号转换为电信号，方便信号的处理和传输；在光信号放大领域，光敏三极管可以放大微弱的光信号，提高信号的可靠性和稳定性。
然而，光敏三极管也存在一些局限性，如对光照强度的范围有限、对环境温度和电压的要求较高等。
此外，光敏三极管的输出信号受到光照强度和环境条件的影响较大，容易受到干扰。
因此，在实际应用中，需要根据具体的需求和环境条件选择合适的光敏三极管，并进行适当的校准和调整，以保证其性能和稳定性。
光敏三极管是一种基于光电效应的电子元器件，具有敏感度高、响应快、抗干扰能力强等优点。
它的结构简单，包括发射极、基极和集电极。
三个最简单的三极管放大电路
一、最简单的电路
图1
上面这个电路够简单吧？你可以得到，只要是NPN晶体管都可以使用。
BC547三极管极性：字面朝上，左→右C、B、E
图2
LED、220欧姆电阻、晶体管的连接如照片中显示。
手指触摸图中的两个点可以点亮LED。
由于一只晶体管的放大倍数有限，想让LED发光更明亮，或许你需要用点力两只手分别捏住两个点。
你的身体相当于一个电阻，电流流过你的身体（手指）给三极管基极提供一个偏置电流。
晶体管将流
过你手指的电流放大约200倍，这足以点亮LED。
二、第二简单的电路
图3
图4
这是第二个最简单的电路。
已添加第二个晶体管将你的手指传递的电流进行放大。
该晶体管的增益约200，你的手指只需轻轻触摸图中的两个点，LED就会被点亮。
增添的三极管将通过你的手指的电流放大了约200倍再提供给原三极管，总放大倍数约40000倍。
三、放大八百万倍的高增益电路
图5
该电路有极高的放大倍数，它可以非接触检测电源线是否通电。
只需将它靠近墙壁，它会检测到电源线的位置。
它有约200×200×200 = 8,000,000的增益，该电路的输入端阻抗非常高，能够检测周围是否存在电场。
图6
这张照片显示了电路的连接，检测端接有一小块铜箔板，能增强检测电场的能力。
图7
在上面的电路基础上，这个电路增加一个压电蜂鸣器，当检测到市电时，LED点亮同时蜂鸣器会发声。
三极管恒流源电路
三极管恒流源电路
三极管恒流源电路
三极管恒流源电路是一种基于三极管的电路，它能够提供一个恒定的电流输出，即使负载电阻发生变化也会保持恒定的电流输出。
它的工作原理是：当负载电阻发生变化时，三极管的集电极电流会发生变化，此时三极管的基极电压也会发生变化，从而使此电路能够恒定的电流输出。
因此，三极管恒流源电路是一种简单的、经济的、快速的、可靠的电流源，用于恒流输出应用。
三极管恒流源电路的结构要求：
1、必须具备调整电压的可调电阻。
2、必须具有电流限制的电阻。
3、必须使用一个具有可调阈值的三极管来实现恒流源的功能。
4、必须具备反馈电路，以保持电流的恒定。
三极管恒流源电路的优点是：
1、恒定的电流输出，可以调节电流大小，方便使用。
2、较低的成本，耐久可靠。
3、可以有效地抑制电流的波动，提高系统的稳定性和可靠性。
4、结构简单，容易安装和维护。
npn三极管饱和简易示例
npn三极管饱和简易示例
NPN三极管是一种常见的半导体器件，由三个半导体层组成：发射极（E）、基极（B）和集电极（C）。
在NPN三极管中，电流从发射极流向集电极，而基极起到控制电流的作用。
当NPN三极管处于饱和状态时，意味着它的发射极和集电极之间的电压降非常低，这意味着电流在发射极和集电极之间流动得非常顺畅。
以下是一个简单的示例来说明NPN三极管如何进入饱和状态：
1. 不饱和状态：当基极电压低于发射极电压时，NPN三极管处于不饱和状态。
此时，电流从发射极流向集电极，但电流的大小受到基极电压的控制。
2. 饱和状态：当基极电压高于发射极电压时，NPN三极管进入饱和状态。
此时，发射极和集电极之间的电压降非常低，这意味着电流在发射极和集电极之间流动得非常顺畅。
需要注意的是，当NPN三极管处于饱和状态时，它的放大倍数会降低，因为电流在发射极和集电极之间流动得非常顺畅，这会降低对基极电压的控制能力。
此外，如果集电极电流过大，可能会导致三极管过热或烧毁。
因此，在使用NPN 三极管时，需要根据实际应用情况选择合适的电流和电压参数。
三极管简单功放电路
三极管简单功放电路
三极管简单功放电路是一种常见的放大电路，常用于实现低功率信号的放大。
其基本原理是利用三极管的放大特性，将输入信号增大，从而实现对输出信号的放大。
三极管简单功放电路通常包括一个三极管、若干个电阻和电容元件。
其中，三极管起放大作用，电阻和电容则用来控制放大的增益和频率特性。
该电路的工作原理如下：
1. 输入信号通过电容C1进入放大电路，被三极管的基极控制。
2. 三极管的基极通过电阻R1接地，形成电流流过三极管的基
极-发射极结，使三极管进入工作状态。
3. 当输入信号的幅值增大时，三极管的基极电流也相应增大，导致发射极电流增大，从而使三极管的输出电流增大。
4. 输入信号经过三极管放大后，经过电容C2进入输出电路，
从而输出增大的信号。
该电路的特点是结构简单，成本低。
然而，由于三极管的非线性特性等因素，其输出信号可能会存在畸变。
同时，功率放大能力有限，一般用于放大低功率信号。
总之，三极管简单功放电路是一种常用的放大电路，适用于放大低功率信号。
但需要注意的是，实际应用中可能需要进一步优化和调整电路参数，以满足具体的需求。
最简单三极管正弦波振荡电路
最简单三极管正弦波振荡电路随着科技的不断发展，电子设备在我们的生活中扮演着越来越重要的角色。
在各种电子设备中，三极管被广泛应用于各种电路中，其中最简单的三极管正弦波振荡电路是一种常见且重要的电路。
三极管正弦波振荡电路是一种能产生正弦波输出信号的电路，它在通信、信号发生器等领域有着广泛的应用。
本文将对进行深入探讨，分析其原理、特点以及在实际应用中的优缺点。
三极管正弦波振荡电路是一种基本的振荡电路，其原理是通过三极管的放大作用和反馈作用，实现信号的自激振荡。
在三极管正弦波振荡电路中，三极管的放大作用起到了关键作用。
三极管是一种具有放大功能的半导体器件，通过控制基极电流来控制集电极和发射极之间的电流，实现信号的放大。
在正弦波振荡电路中，三极管的放大作用可以使输出信号得到放大，从而产生正弦波信号。
除了三极管的放大作用，反馈也是正弦波振荡电路中不可或缺的一个环节。
反馈是指将一部分输出信号反馈到输入端，通过反馈作用，可以使系统产生稳定的振荡。
在正弦波振荡电路中，反馈作用可以使系统产生自激振荡，从而输出正弦波信号。
正弦波振荡电路中常用的反馈方式包括正反馈和负反馈，它们分别对应着不同的振荡特性。
在最简单三极管正弦波振荡电路中，通常采用基本的共射振荡电路结构。
共射振荡电路是一种常用的振荡电路结构，它通过三极管的放大作用和反馈作用，实现信号的自激振荡。
在共射振荡电路中，输入信号通过耦合电容和电阻输入到基极，经过三极管放大后输出到集电极，同时一部分信号经过反馈电路反馈到输入端，形成正反馈回路，从而实现自激振荡。
最简单的三极管正弦波振荡电路通常由三极管、电阻、电容等基本元件组成。
在电路中，电阻起到限流的作用，电容则起到储能和滤波的作用。
在正弦波振荡电路中，电阻和电容的选择对电路的振荡特性有着重要的影响。
通过合理选择电阻和电容的数值，可以调节电路的振荡频率、幅度以及稳定性。
值得注意的是，最简单的三极管正弦波振荡电路虽然结构简单，但其稳定性较差，容易受到温度、电源波动等外界因素的影响。
三极管代替比较器电路
三极管代替比较器电路
三极管可以代替比较器电路，但需要一些额外的配置和元件。
下面是一个简单的示例，说明如何使用三极管代替比较器电路：
1.配置三极管：选择一个适当类型的三极管（NPN或PNP），根据电路需求
将其基极（B）和集电极（C）连接到一个适当的输入和输出信号源。
2.设定参考电压：使用一个适当的电阻和电源，为三极管的基极提供一个参
考电压。
这个参考电压将决定比较器的阈值。
3.比较输入信号：当输入信号大于或等于参考电压时，三极管将导通并输出
相应的电流或电压信号。
否则，三极管将处于截止状态，不输出信号。
4.配置反馈电路：如果需要，可以在输出端与基极之间配置一个反馈电路，
以实现迟滞比较器的效果。
需要注意的是，使用三极管代替比较器电路可能存在一些限制和差异。
例如，三极管的放大倍数和阈值可能不如专用比较器精确和稳定。
因此，在实际应用中，如果对性能要求较高，或者需要比较器电路的特定功能（如高速、低功耗等），建议使用专用比较器芯片。
简单的三极菅逆变电路
以下是一个简单的三极管逆变电路的示例：
1. 整流部分：三相桥式整流器。
这个部分接收3相交流电源，然后通过整流桥将其转换为直流电源。
整流器应安装在通风良好的地方，保持一定的工作温度，以确保稳定的工作。
2. 逆变部分：这个部分采用绝缘栅双极晶体管（IGBT）。
这种晶体管结合了晶体管和MOSFET的优点，具有高输入阻抗和低导通压降的特性。
3. 控制部分：采用脉宽调制（PWM）技术对IGBT进行控制，调节输出电压和频率。
控制部分还需要进行过流、过压、欠压等保护，以确保逆变器的安全运行。
4. 滤波部分：这个部分通常包括一个电容器和一个电感器。
电容器的目的是减少交流输出电压中的纹波，电感器的目的是减小交流输出电流的波动。
5. 检测部分：包括电压、电流等检测装置。
这些检测装置可以监测输出电压和电流，并将这些信息反馈给控制部分，以实现闭环控制。
以上是一个简单的三极管逆变电路的基本构成。
请注意，具体的设计和应用可能因不同的需求和条件而有所不同。
在设计和应用逆变电路时，还需要考虑效率、可靠性、成本等多种因素。
三极管导通和关断条件
三极管导通和关断条件好嘞，咱们今天聊聊三极管的导通和关断条件。
嘿，听起来是不是有点高深？其实呢，三极管就像你家里的开关，时不时打开、关上，搞得你一头雾水。
不过别担心，今天我会用简单的语言来解释这些神奇的电子元件。
想象一下，三极管就像是一个小小的守门员，负责管理电流的进出。
想要它“开门”，得满足一些条件。
比如说，当你给它的基极施加足够的电压，哎，像给门上的钥匙转动一下，门就“吱呀”打开了，电流开始流动。
这时候三极管就处于“导通”状态，简直像开了闸的水流，滔滔不绝，热闹得不得了。
可别小看这个基极电压，它可是决定三极管能否工作的关键！就像你上班得先打卡，没打卡就别想进公司。
可是，有时候你又得把这个小家伙关上，别让它继续放电了。
这就涉及到“三极管的关断”了。
简单来说，就是把基极的电压降低到一个临界值，像是把钥匙抽出来，门立马关上，电流也就不流了，三极管“乖乖”关门。
这个过程就像是你晚上不想社交，懒得出门一样，直接关上了大门，谁也别想进来。
三极管的关断也是有条件的哦，必须保证基极电流足够小，才能让这个小家伙安静下来。
在生活中，我们常常会看到各种电子设备，比如说收音机、电视机，都是离不开三极管的。
在这些设备中，三极管通过导通和关断来控制信号的传递。
比如，当你调节音量时，实际上就是在调整三极管的基极电压，进而控制电流的大小。
这就像你在和朋友聊天时，偶尔提高音量，偶尔又低下声音，气氛一下子就变化了。
再说说三极管的“放大”功能。
它不仅能控制电流的通断，还能把微弱的信号放大。
想象一下，如果你在小巷子里大声叫唤，可能只有邻居能听见。
可是要是有个扩音器，把你的声音放大，整个街区的人都能听到。
这就是三极管在放大信号的过程。
信号从基极进来，经过小小的三极管，一下子变得响亮，哗啦啦传了出去。
三极管的导通和关断，实际上就是在演绎一场电流的舞蹈。
电流时而流畅，时而停滞，恰似人生的起伏，高兴迭起。
你想，生活中也总是有这样的时刻，一会儿高兴，一会儿失落，这不就是人生的常态吗？三极管的工作原理也在提醒我们，掌握好“开”和“关”的时机，才能让生活更加精彩。
光敏电阻三极管小制作电路
光敏电阻三极管小制作电路
光敏电阻三极管小制作电路可以用于感应小区域的光线变化，是一种简单而实用的电路。
以下是制作过程：
材料：
1. 1个光敏电阻三极管
2. 1个电容
3. 1个二极管
4. 1个电阻
5. 1个LED灯
6. 1个电池盒
7. 1个开关
步骤：
1. 将电容的一端连接到电池盒的正极，将另一端连接到三极管的基极。
2. 将电容的另一端通过二极管连接到三极管的发射极。
3. 将电阻连接到电池盒的负极，再通过三极管的集电极连接到LED灯的正极。
4. 将LED灯的负极连接到电池盒的负极。
5. 在电池盒和电容之间插入一个开关，方便控制电路的开关。
完成以上步骤之后，可以用手或者其他物体遮挡住光敏电阻三极管的探头，电路中的LED灯就会亮起来。
这是因为光敏电阻三极管对于光的敏感度很高，当光线被遮挡时，其输出信号就会发生改变，从而控制灯的亮灭。
需要注意的是，制作电路时应当注意电路元件之间的连接方式以及极性，以免烧毁元件或导致不良后果。
pnp型三极管工作原理
pnp型三极管工作原理三极管啊，听起来挺高大上的，其实它也有一番妙趣横生的故事呢。
今天咱们就来聊聊这个pnp型三极管。
你可能会想，啥是pnp？别急，咱慢慢说。
三极管就像是电子世界里的开关，有了它，电流可以变得更聪明、灵活。
你想啊，生活中哪个地方没有开关呢？开关让灯亮、让风扇转，三极管就是电子世界的“开关大哥”。
它的工作原理其实蛮简单，分成三个部分，发射极、基极和集电极。
就像一个好汉，发射极是他的强大动力，基极是他智慧的指挥官，集电极呢，则是最终的执行者。
说到发射极，想象一下一个大力士，他总是准备好去发射能量。
发射极负责将电子释放出来，仿佛在说：“来吧，大家快跟我走！”然后，这些电子就顺着基极跑去。
基极就像是一个小小的门卫，控制着进出的人。
要是基极收到信号，它就会张开双臂，欢迎更多电子加入；但如果没信号，基极就会说：“不好意思，今天不接客。
”这样一来，发射极释放出的电子就能顺利通过基极，流向集电极。
咱们得聊聊集电极。
这可不是个普通的角色。
集电极就像是舞台的明星，所有电子最终都要在这里集合。
它吸引着电子，完成整个过程。
想象一下，这就像一个盛大的派对，发射极是热情的DJ，基极是负责签到的门卫，而集电极则是欢呼的人群，大家齐聚一堂，热热闹闹的。
电子从发射极出发，经历了基极的考验，最终在集电极找到归宿，真是曲折而美好。
不过，pnp型三极管有个特别之处，就是它的电流方向。
它可不想和n型三极管一样，电流往前冲。
pnp就像是逆流而上，发射极电流总是流向基极。
为了让它工作，基极得有个比发射极低一点的电压，这样电子才能“逆袭”，顺利流动。
没错，这就是它的魅力所在，别看它小小的身躯，却能让电流在电子的世界里来个大翻转。
聊到这里，咱得提一下它的应用，嘿，这可真是个宝贝。
想想咱身边的电子设备，电视、音响、计算机，哪个不需要三极管的加持？它们的信号处理、放大功能，都是靠这小家伙在支撑。
有了三极管，声音更响亮，画面更清晰，真是让人惊叹不已。
利用三极管实现简单的键盘电路
利⽤三极管实现简单的键盘电路三极管的作业之三是改造此前⽤⼆极管实现的键盘电路，昨天⼀个下午都困顿于此。
对于三极管（Transistor），我可以说出很多关于它的知识，但是它就像语⾔中的⼀个“词”，只是会读会写会解词造句，是远远不够的，能够将它运⽤于实际“⽣活”中，来表达⼀种思路，⼀个态度，实现“沟通”的⽬的，那才是真正的“掌握”。
对于三极管的恐惧从⼤学时代就开始了，或者说从开始认识它起就开始了。
昨天画出来的第⼀个电路图真的是⾮常的“⽆知”！按照这个电路图连接成的电路，⽆论如何数码管的灯都不亮，不得不向Roadlabs请求帮助，他给的第⼀提⽰的是，所有集电极（C）都没有连接电源。
于是将电源正极连接到所有三极管的C上，结果⼀通电所有的灯都亮了（除了没连同的F），根本不必接通开关。
Roadlabs提醒我⾼电位直接连到发光⼆极管上了，因此⽆论三极管是否导通，数码管的灯都会亮。
我意识到在集电极与发射极构成的回路中，根本就没接负载，应该将数码管与发射极连接。
当我试图再努⼀把⼒，修改电路图时，已经是两眼昏花、精疲⼒尽了，只好结束⼀天的劳作，等第⼆天再说了。
今天早饭后，Roadlabs计划去中关村补充⼀些实验材料（随着电路的复杂度提⾼，对元件的消耗和⽤量也增加了），在Coffee Time时，他给我和初中⽣作了⼀次实验总结，试图将我们从⼆极管+三极管的泥沼中拯救出来。
为了将课程从最初的硬件与电路最终导向软件与逻辑，打分器与键盘电路将贯穿整个课程，因此，此时正是由电路转向逻辑运算的关键点。
实验总结很及时，也⾮常有针对性。
最后，roadlabs给出了⼀个只有三极管的打分器电路，令⼈茅塞顿开。
在他的启发之下，我⼀⿎作⽓改好了键盘电路，并完成了电路实验。
图中使⽤了8个三极管，⼀个数码管、⼀个电阻、三个开关、⼀个电源以及导线若⼲，不再有⼆极管混杂其中，变“堵”为“疏”，颇有⼤禹治⽔之风范，哈哈。
实验成功，有图为证！。
三极管简单电路
三极管简单电路
三极管是一种常用的电子元件，它可以被用来放大信号或者作为开关。
在简单电路中，三极管常常被用于放大音频信号或控制电流。
下面将介绍一些常见的三极管简单电路。
1. 三极管共射放大器电路：这种电路是最基本的三极管放大电路，它的基极连接信号源，发射极接地，集电极接负载。
当信号到达基极时，三极管将放大它，并将信号送到负载上。
2. 三极管共基放大器电路：在这种电路中，基极被接地，发射极连接信号源，集电极接负载。
相比于共射放大器电路，共基放大器电路具有更小的输出阻抗和更高的带宽。
3. 三极管反相器电路：这种电路将三极管作为开关使用，当输入信号为低电平时，三极管处于截止状态，输出为高电平；当输入信号为高电平时，三极管处于饱和状态，输出为低电平。
4. 三极管稳压器电路：这种电路可以用来保持输出电压的恒定值。
当输入电压变化时，三极管会自动调整输出电压以保持恒定。
以上是一些常见的三极管简单电路，它们可以被应用在各种电子设备中。
在设计电路时，需要根据具体需求选择合适的电路。
- 1 -。
三极管基极接地电路
三极管基极接地电路
三极管基极接地电路是一种常见的电路配置，用于控制电流的放大和开关操作。
在这种电路中，三极管的基极通过连接到地，起到了控制电流流动的作用。
基极接地电路的设计思路非常简单，但却具有重要的功能。
通过将三极管的基极接地，我们可以控制电流的流向和大小。
当输入信号施加在三极管的基极上时，它将控制电流的放大或开关操作。
这种电路配置被广泛应用于各种电子设备和电路中，包括放大器、开关和逻辑门等。
在三极管基极接地电路中，基极与地之间的连接起到了一个重要的作用。
这种连接方式使得基极处于一个固定的电位，从而确保了电流的稳定性和可控性。
通过调节输入信号的大小和极性，我们可以控制电流的流动方向和大小，从而实现对电路的控制和操作。
这种电路配置的优点是简单、实用和可靠。
由于基极接地，电路的设计和布线变得更加简单和直观。
此外，基极接地也可以提高电路的稳定性和抗干扰能力，从而提高整个电路的性能和可靠性。
然而，三极管基极接地电路也存在一些限制和局限性。
首先，由于基极接地，电路的输入电压范围受到限制。
其次，基极接地会引入一定的共模电压，可能会影响电路的工作和性能。
此外，基极接地也需要考虑电路的功耗和发热问题。
总的来说，三极管基极接地电路是一种简单实用的电路配置，可以用于控制电流的放大和开关操作。
通过基极接地，我们可以控制电流的流向和大小，从而实现对电路的控制和操作。
虽然这种电路配置存在一些限制和局限性，但在实际应用中仍然具有广泛的应用价值。
npn三极管导通电流
npn三极管导通电流1. 什么是npn三极管？嘿，朋友们，今天咱们来聊聊这个小家伙，npn三极管！你知道它是啥吗？简单说，它就像一个小开关，可以控制电流的流动。
想象一下你家里的灯，平时按下开关，电流就流动，灯就亮了；而npn三极管就是通过一个小信号来控制大电流，让它流动的神器。
1.1 npn三极管的构造npn三极管有三个部分：发射极（E）、基极（B）和集电极（C）。
发射极就像一个电流的源头，基极像个小门，集电极是电流的出口。
你只要给基极一个小小的电流，就能让发射极到集电极的电流流动，这就好比你在那儿轻轻一推，门就开了，流量大得很，哈哈，简直是“推门而入”！1.2 它是怎么工作的？那么，这个小开关是怎么工作的呢？实际上，npn三极管的工作原理就像是一个“调皮的孩子”，只要给它点儿糖，它就开始闹腾。
基极的电流一来，发射极的电子就开始像打了鸡血一样，迅速涌向集电极。
这个过程叫做导通，没错，就是电流流动的开始！所以，基极的电流越大，集电极的电流就会跟着越大，简直是成倍的效果，简直让人惊喜。
2. 导通电流的重要性2.1 导通电流的定义在谈导通电流之前，咱们得搞清楚这个“导通”到底啥意思。
简单来说，导通电流就是基极流入的电流，它负责打开“门”，让更多的电流流过。
这就好比你家里聚会，门一开，朋友们蜂拥而入，越开越热闹！要是没这个基极电流，那集电极那边就像死气沉沉的老鼠窝，啥人都不来。
2.2 导通电流的计算说到计算，很多人都皱起眉头，觉得好麻烦。
但其实，计算导通电流并没有想象中的复杂。
你只需要知道几个简单的公式，比如说放大倍数β，通常来说，β越大，导通电流就越小。
就是那种“咱们能省则省”的感觉，嘿嘿！所以，假设你要用的npn三极管的β是100，那如果你想让集电极电流是1安培，你只需提供10毫安的基极电流，简单吧？3. 应用实例3.1 npn三极管在电路中的应用好啦，咱们说了这么多，接下来聊聊它的应用。
npn三极管可不是只会在实验室里转圈，它在生活中可用的地方多得很！比如说，在音响设备里，它能帮助增强音质，让你的音乐“嗨”起来；在开关电源中，它能高效地控制电流，简直是电流的“调度员”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、最简单的电路
二、第二简单的电路
这是第二个最简单的电路。
已添加第二个晶体管将你的手指传递的电流进行放大。
该晶体管的增益约200，你的手指只需轻轻触摸图中的两个点，LED就会被点亮。
增添的三极管将通过你的手指的电流放大了约200倍再提供给原三极管，总放大倍数约40000倍。
三、放大八百万倍的高增益电路
该电路有极高的放大倍数，它可以非接触检测电源线是否通电。
只需将它靠近墙壁，它会检测到电源线的位置。
它有约200×200×200 = 8，000，000的增益，该电路的输入端阻抗非常高，能够检测周围是否存在电场。
这张照片显示了电路的连接，检测端接有一小块铜箔板，能增强检测电场的能力。
在上面的电路基础上，这个电路增加一个压电蜂鸣器，当检测到市电时，LED点亮同时蜂鸣器会发声。
三极管开关电路设计
下面主要通过使用NPN三极管进行开关电路设计，PNP三极管的开关电路与NPN的类似。
一、三极管开关电路设计的可行性及必要性
可行性：用过三极管的人都清楚，三极管有一个特性，就是有饱和状态与截止状态，正是因为有了这两种状态，使其应用于开关电路成为可能。
必要性：假设我们在设计一个系统电路中，有些电压、信号等等需要在系统运行过程中进行切断，但是又不能通过机械式的方式切断，此时就只能通过软件方式处理，这就需要有三极管开关电路作为基础了。
二、三极管基本开关电路概述
如下（图.1）就是一个最基本的三极管开关电路，NPN的基极需连接一个基极电阻（R2）、集电极上连接一个负载电阻（R1）
首先我们要清楚当三极管的基极没有电流时候集电极也没有电流，三极管处于截止状态，即断开；当基极有电流时候将会导致集电极流过更大的放大电流，即进入饱和状态，相当于关闭。
当然基极要有一个符合要求的电压输入才能确保三极管进入截止区与饱和区。
图.1 NPN基本开关电路
三、三极管开关电路设计及分析
（1）截止区、饱和区条件
1、进入截止区条件：上面提到了要使三级管进入截止区的条件是当基极没有电流时候，但是在什么情况下能达到此要求呢？对硅三极管而言，其基极跟发射极接通的正向偏压约为0.6V，因此欲使三极管截止，基极输入电压（Vin）必须低于0.6V，以使三极管的基极电流为零。
通常在设计时，为了令三极管必定处于截止状态，往往使Vin值低于0.3V。
当然基极输入电压愈接近0V愈能保证
三极管必处于截止状态。
2、进入饱和区条件：首先集电极要接一个负载电阻R1，基极要接一个基极电阻R2，如图.1所示。
欲将电流传送到负载上，则三极管的集电极与发射极必须短路。
因此必须使Vin达到足够高的电位，以驱动三极管进入饱和工作区工作。
三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则Vce便接近于0，而使三极管的集电极和发射极几乎呈短
路。
在理想状况下，根据欧姆定律，三极管呈饱和时，
1）集电极饱和电流应该为:
Ic(饱和)=Vcc/R1------------------（公式1）集电极饱和电流
2）基极电流最少应为：
Ib(饱和)=Ic(sat)/β=Vcc/(β*R1)--------（公式2）基极饱和电流
上式表达出了Ic和Ib之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间有着甚大的差异。
欲使开关闭合，则其Vin值必须够高，以送出超过或等于（公式2）式所要求的最低基极电流。
由于基极回路只是一个基极电阻、基极与发射极接面的串联电路，故Vin可由下式来求解：
3）基极输入电压Vin最少应为：
Vin=Ib(饱和)*R2 + 0.6V=====》Vin=（+0.6V*Vcc*R2）/（β*R1）----（公式3）基极饱和输入电压
一旦基极电压超过或等于(公式3) 式所求得的数值，三极管便导通，即进入饱和区，使全部的供应电压均跨在负载电阻R1上，而完成了开关的闭合动作。
（2）实例分析之用三极管做为灯泡开关
如下电路图.2所示，灯泡的内阻为16欧姆，基极串接电阻为1K，三极管的直流电流增益为150，现在我们要确定Vin的电压为多少时候可以使三极管处于截止、饱和状态，即可以使灯泡点亮或者熄灭。
图.2
1、灯泡熄灭
只要Vin小于0.3V，此时三极管进入截止区，集电极没有电流流过，灯泡自然就熄灭了。
2、灯泡点亮
要使灯泡点亮，则三极管的集电极必须有电流流过，即要进入饱和区。
根据公式可计算出:
集电极的饱和电流为（根据公式1）：Ic(饱和)=24V/16R=1.5A
基极饱和电流为（根据公式2）：Ib(饱和)=24V/(150*16)=10mA
基极输入电压为(根据公式3)：Vin=10mA*1K+0.6V=10.6V 所以，当Vin大于或等于10.6V时候，灯泡就会点亮；反之，当Vin小于或等于0.3V时候，灯泡会熄灭。
由此例子可以看出，欲利用三极管开关来控制大到1.5A的负载电流的启闭动作，只须要利用甚小的控制电压和电流即可。
此外，三极管虽然流过大电流，却不须要装上散热片，因为当负载电流流过时，三极管呈饱和状态，其Vce趋近于零，所以其电流和电压相乘的功率之非常小，根本不须要散热片。
（2）实例分析之用三极管做为电压输出开关
1、供电电压Vcc=9V；Vin使用MCU的GPIO口控制，输出电压为：0V与3.3V；要求Vout的输出电压为4V/10mA。
2、9014的技术参数：
集电极最大耗散功率PCM＝0.4W（Tamb=25℃）
集电极最大允许电流ICM=0.1A 集电极基极击穿电压BVCBO=50V 集电极发射极击穿电压BVCEO=45V 发射极基极击穿电压BVEBO=5V
基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)
β=150
图.3
3、计算集电极上的电阻（R1)的值
集电极最大允许电流ICM=0.1A，所以R1=Vcc/0.1A=9V/0.1A=90R，
所以最小集电极的电阻为90R，我们不妨定R1的电阻为10K。
所以我们取R1=10K。
由于Vout的电流输出最大为10mA，为了留够余量所以定为
20mA或者30mA。
现在我们定为20mA，R1的功率为PR1=20mA*4V=0.08W<1/8。
最后我们就可以定R1为10K贴片电阻（1/8W）。
4、计算负载电阻（R3的值）
当Vin=0V时候，三极管截止，9014的集电极没有电流流过，Vout的值是由R1、R2这两个电阻分压得来的。
根据分压我们就可以算出R3的电阻值
了：
R3=（R1*Vout）/（Vcc-Vout）=（10K*4V）/（9V-4V）=8K
由于8K电阻比较难买到，所以我们定一个较常见的8.2K，所以R3=8.2K贴片电阻（1/8W）。
5、计算基极电阻（R2的值）
我们已经知道了Vin的上限为3.3V，根据公式1、2、3就可以计算出R2
的值了：
R2=（Vin-Vbe）* β*R1/VCC=（3.3V-1V）*150*10K/9V=383K，最后定R2=370K/贴片电阻
确定的参数：R1=10K/0603
R2=370K/0603
R3=8.2K/0603
测试结果：
Vin=3.3V时候：测试Vbe=0.567V接近于0.6V，三极管已经进入饱和区。
万用表上显示的是Vout为0.1V，实际上就是Vce=0.1V<<4V。
Vin=0V时候：万用表上显示的是Vout为4.06V，即符合当初设想的4V 电压输出。
图.4（Vin=3.3V）三极管进入饱和区。
